1.3 Conguration des cavaliers (jumpers)

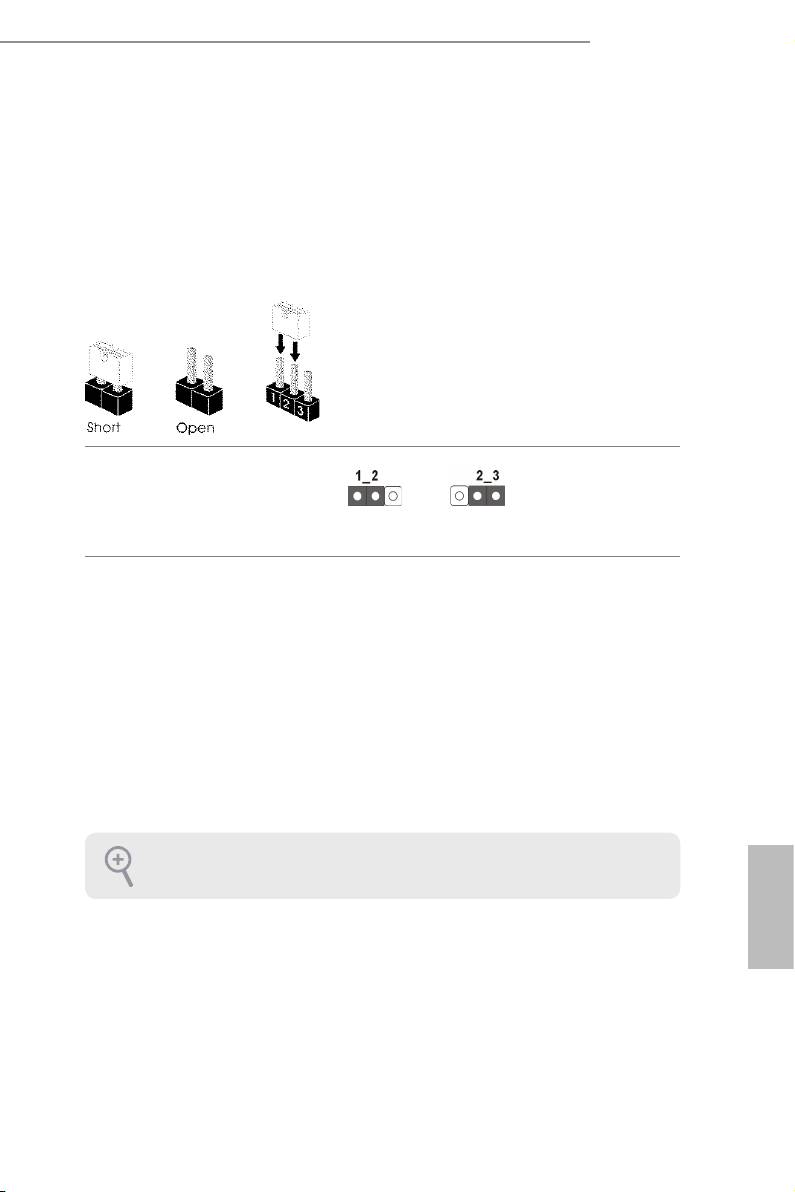

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers).

Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court-

circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est

«ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2

sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches.

Cavalier Clear CMOS

(CLRCMOS1)

Fonction Clear CMOSPar défaut

(voir p.1, No. 15)

CLRCMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les

paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre

ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis

utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3

sur CLRCMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédi-

atement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données

CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le

système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez

noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront

uniquement eacés en cas de retrait de la pile de la CMOS.

Le bouton Clear CMOS possède la même fonction que le cavalier (jumper) Clear

CMOS.

Français

47

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez

JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capu-

chon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement

votre carte mère.

Embase du panneau

Branchez le bouton de

système

mise en marche, le bouton

(PANNEAU1 à 9 broches)

de réinitialisation et le

(voir p.1, No. 21)

témoin d’état du système

présents sur le châssis sur

cette embase en respect-

ant la conguration des

broches illustrée ci-des-

sous. Repérez les broches

positive et négative avant

de brancher les câbles.

PWRBTN (bouton d’alimentation):

pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez

congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en

marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez

sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de

dysfonctionnement au démarrage.

PLED (LED d’alimentation du système) :

pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le

LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se

trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode

veille S4 ou hors tension (S5).

Français

HDLED (LED d’activité du disque dur) :

pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis.

Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de

panneau frontal est principalement composé d'un bouton de mise en marche, bouton

de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur

etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette em-

base, veillez à parfaitement faire correspondre les ls et les broches.

48

Z87 Extreme4/TB4

Embase LED

Veuillez brancher le LED

d’alimentation

d’alimentation du châssis

(PLED1 à 3 broches)

sur cette embase

pour in-

(voir p.1, No. 20)

diquer l’état d’alimentation

du système.

Connecteurs Serial ATA3

Ces huit connecteurs

(SATA3_0_1:

SATA3 sont compatibles

voir p.1, No. 10)

avec les câbles de données

(SATA3_2_3:

SATA3_A1_A2

SATA pour les appareils

voir p.1, No. 11)

de stockage internes avec

(SATA3_4_5:

un taux de transfert maxi-

voir p.1, No. 12)

mal de 6,0 Go/s. Si le port

SATA3_0_1SATA3_4_5 SATA3_2_3

(SATA3_A1_A2:

eSATA sur le panneau E/

voir p.1, No. 9)

S arrière a été connecté,

le SATA3_A2 interne ne

fonctionnera pas.

Pour minimiser le temps

au démarrage, utilisez les

ports Intel® Z87 SATA

(SATA3_0) pour vos ap-

pareils démarrables.

Embases USB 2.0

En plus des deux ports

(USB2_3 à 9 broches)

USB 2.0 sur le panneau

(voir p.1, No. 23)

E/S, cette carte mère est

(USB4_5 à 9 broches)

dotée de trois embases.

(voir p.1, No. 24)

Chaque embase USB 2.0

(USB6_7 à 9 broches)

peut prendre en charge

(voir p.1, No. 25)

deux ports.

Embases USB 3.0

En plus des quatre ports

Français

(USB3_4_5 à 19 broches)

USB 3.0 sur le panneau

(voir p.1, No. 8)

E/S, cette carte mère est

dotée d'une embase et

d'un port. Chaque embase

USB 3.0 peut prendre en

(USB3_6)

charge deux ports.

(voir p.1, No. 22)

49

Embase audio du panneau

Cette embase sert au

frontal

branchement des ap-

(HD_AUDIO1 à 9 bro-

pareils audio au panneau

ches)

audio frontal.

(voir p.1, No. 28)

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection

de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA

pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre

manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.

B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.

C. branchez la mise à terre (GND) sur mise à terre (GND).

D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il

est inutile de les brancher avec le panneau audio AC’97.

E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de

contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

Embase du haut-parleur

Veuillez brancher le haut-

du châssis

parleur du châssis sur

(SPEAKER1 à 4 broches)

cette embase.

(voir p.1, No. 18)

Connecteurs du châssis

Veuillez brancher les câ-

et de l’alimentation du

bles du ventilateur sur les

ventilateur

connecteurs du ventila-

(CHA_FAN1 à 4 broches)

teur, puis reliez le l noir

(voir p.1, No. 16)

à la broche de mise à terre.

Français

(CHA_FAN2 à 3 broches)

(voir p.1, No. 30)

(CHA_FAN3 à 3 broches)

(voir p.1, No. 29)

(PWR_FAN1 à 3 broches)

(voir p.1, No. 1)

50

Z87 Extreme4/TB4

Connecteurs du ventila-

Cette carte mère est dotée

teur du processeur

d’un connecteur pour

(CPU_FAN1 à 4 broches)

ventilateur de processeur

(voir p.1, No. 3)

(Quiet Fan) à 4 broches. Si

vous envisagez de connecter

(CPU_FAN2 à 3 broches)

un ventilateur de proces-

(voir p.1, No. 4)

seur à 3 broches, veuillez le

brancher sur la Broche 1-3.

Connecteur

Cette carte mère est

12

24

d’alimentation ATX

dotée d’un connecteur

(ATXPWR1 à 24 broches)

d’alimentation ATX à 24

(voir p.1, No. 7)

broches. Pour utiliser une

alimentation ATX à 20

1

13

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 13.

Connecteur

Cette carte mère est

d’alimentation ATX 12V

dotée d’un connecteur

(ATX12V1 à 8 broches)

d’alimentation ATX 12V

(voir p.1, No. 2)

à 8 broches. Pour utiliser

une alimentation ATX à 4

broches, veuillez eectuer

les branchements sur la

Broche 1 et la Broche 5.

Embase pour module

Cette embase prend en charge un

infrarouge

module sans-l d’émission et de

(IR1 à 5 broches)

réception infrarouge optionnel.

(voir p.1, No. 26)

Français

Embase pour port série

Cette embase COM1

(COM1 à 9 broches)

prend en charge un mod-

(voir p.1, No. 27)

ule de port série.

51

1.5 Boutons intelligents

La carte mère est équipée de trois boutons intelligents: bouton de mise en marche,

bouton de réinitialisation et bouton d’eacement CMOS qui permettent aux uti-

lisateurs d’allumer/éteindre le système, de réinitialiser le système ou d’eacer les

valeurs CMOS en toute simplicité.

Bouton de mise en

Le bouton de mise en

marche

marche permet aux

(PWRBTN)

utilisateurs d’allumer le

(voir p.1, No. 17)

système rapidement.

Bouton de réinitialisation

Le bouton de réinitialisa-

(RSTBTN)

tion permet aux utilisa-

(voir p.1, No. 19)

teurs de réinitialiser le

système rapidement.

Bouton d’eacement

Le bouton d’eacement

CMOS

CMOS permet aux utilisa-

(CLRCBTN)

teurs d’eacer les valeurs

(voir p.1, No. 13)

CMOS rapidement.

Cette fonction est uniquement disponible lorsque l’ordinateur est éteint et son cordon

d’alimentation débranché.

Interrupteur de sélection

Le sélecteur du BIOS permet au

du BIOS

système de démarrer depuis le

(BIOS_SEL1)

BIOS A ou le BIOS B.

(voir p.1, No. 14)

Français

Cette carte mère est dotée de deux BIOS – un BIOS principal (BIOS_A), et un BIOS

de sauvegarde (BIOS_B) – ce qui permet d’optimiser la protection et la stabilité du

système. En règle générale, le système utilise le BIOS principal. Toutefois, si le BIOS

principal venait à être corrompu ou endommagé, placez simplement le sélecteur en

position «B» et le BIOS de secours prendra automatiquement le relais au redémar-

rage du système. Après cela, utilisez «Secure Backup UEFI» depuis l’utilitaire de

conguration UEFI pour copier les chiers BIOS vers le BIOS principal et rétablir le

fonctionnement normal du système. Par souci de sécurité du système, l’utilisateur

ne peut pas mettre à jour le BIOS de secours manuellement. Pour identier le BIOS

actif, l’utilisateur peut consulter les témoins LED du BIOS (LED_BIOS_A ou LED_

BIOS_B).
