Terima kasih telah membeli motherboard ASRock Z87 Extreme4/TB4, yakni moth-
erboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan
ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih
Bahasa Indonesia
yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesikasi motherboard dan perangkat lunak BIOS dapat di-update, maka
isi dokumentasi ini akan berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.
Jika terdapat perubahan pada dokumentasi ini, maka versi baru akan tersedia di
situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan duku-
ngan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan
informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan
kartu VGA dan daar dukungan CPU terkini di situs web ASRock. Situs web ASRock
http://www.asrock.com.
1.1 Isi Kemasan
•
Motherboard ASRock Z87 Extreme4/TB4 (Bentuk dan Ukuran ATX)
•
Panduan Ringkas ASRock Z87 Extreme4/TB4
•
CD Dukungan ASRock Z87 Extreme4/TB4
•
4 x Kabel Data SATA (Serial ATA) (Opsional)
•
1 x Pelindung Panel I/O
•
1 x Kartu ASRock SLI_Bridge_2S
162
Z87 Extreme4/TB4
1.2 Spesikasi
Platform
•
Bentuk dan Ukuran ATX
•
Desain Premium Gold Capacitor (100% Kapasitor Polimer
Konduktif berkualitas tinggi buatan Jepang)
A-Style
•
Home Cloud
TM
•
Purity Sound
•
HDMI-In
Bahasa Indonesia
TM
CPU
•
Mendukung Intel® Core
i7 / i5/ i3/ Xeon®/ Pentium®/
Celeron® Generasi Ke-4 dalam Paket LGA1150
•
Desain Digi Power
•
Desain 12 Fase Daya
®
•
Mendukung Teknologi Intel
Turbo Boost 2.0
®
•
Mendukung CPU Intel
K-Series unlocked
•
Mendukung Overclock Lengkap ASRock BCLK
®
Chipset
•
Intel
Z87
Memori
•
Teknologi Memori DDR3 Kanal Ganda
•
4 x Slot DDR3 DIMM
•
Mendukung DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/
1866(OC)/1600/1333/1066 non-ECC, memori tanpa buer
•
Kapasitas maksimum memori sistem: 32GB (lihat PERHA-
TIAN)
®
•
Mendukung Intel
Extreme Memory Prole (XMP)1.3/1.2
•
Slot Bebas Distorsi
Slot Ek-
•
3 Slot PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4:satu pada
spansi
x16 (PCIE1), ganda pada x8 (PCIE1)/x8 (PCIE3), tiga pada x8
(PCIE1)/x4 (PCIE3)/x4 (PCIE4))
•
1 slot PCI Express 2.0 x1
•
2 x Slot PCI
TM
TM
•
Mendukung AMD Quad CrossFireX
, 3-Way CrossFireX
,
TM
dan CrossFireX
TM
TM
•
Mendukung NVIDIA® Quad SLI
dan SLI
163
Gras
•
Intel® HD Graphics Built-in Visuals dan output VGA hanya
didukung dengan prosesor yang terintegrasi GPU.
Bahasa Indonesia
•
Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick
Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW
Encode1, Intel® InTruTM 3D, Teknologi Intel® Clear Video
HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
•
Pixel Shader 5.0, DirectX 11.1
•
Memori bersama maksimum 1792MB
•
Tiga pilihan output VGA: D-Sub, Port HDMI dan Display-
Port/underbolt
•
Mendukung Tiga Monitor
•
Mendukung Teknologi HDMI dengan resolusi maksimum
hingga 4K × 2K (4096x2304) @ 24Hz.
•
Mendukung D-Sub dengan resolusi maksimum hingga
1920x1200 @ 60Hz
•
Mendukung DisplayPort/underbolt dengan resolusi mak-
simal hingga 4K x 2K (4096x2304) @ 24Hz
•
Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan
HBR (High Bit Rate Audio) dengan HDMI (memerlukan
monitor HDMI yang kompatibel)
•
Mendukung fungsi HDCP dengan port HDMI dan Display-
Port/underbolt
•
Mendukung pemutaran Blu-ray (BD) 1080p Full HD dengan
port HDMI dan DisplayPort/underbolt
•
Mendukung kecepatan transfer data hingga 10 Gbps dengan
port underbolt
•
Mendukung Daisy-chain hingga 6 perangkat underbolt
Audio
•
Audio HD 7.1 CH dengan Perlindungan Konten (Realtek
ALC1150 Audio Codec)
•
Mendukung audio Blu-ray premium
TM
•
Mendukung Purity Sound
- 115dB SNR DAC dengan amplier diferensial
- TI® NE5532 Premium Headset Amplier (mendukung
headset hingga 600 Ohm)
- Teknologi Direct Drive
- Penutup pelindung EMI
- Pelindung terisolasi PCB
•
Mendukung DTS Connect
164
Z87 Extreme4/TB4
LAN
•
Gigabit LAN 10/100/1000 Mb/s
•
Giga PHY Intel® I217V
•
Mendukung Teknologi Intel® Remote Wake
•
Mendukung Wake-On-LAN
•
Mendukung Energy Ecient Ethernet 802.3az
•
Mendukung PXE
Panel I/O
•
1 x Port Mouse/Keyboard PS/2
Belakang
•
1 x Port D-Sub
Bahasa Indonesia
•
1 x Port HDMI-Out
•
1 x Port HDMI-In
•
1 Input DisplayPort untuk port underbolt (TBT1 hanya
untuk pengujian)
•
2 Port underbolt (mendukung perangkat underbolt atau
Monitor DisplayPort)
•
1 x Port SPDIF Out Optik
•
1 x Konektor eSATA
•
2 x Port USB 2.0
•
4 x Port USB 3.0 (Hub ASMedia)
•
1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan
SPEED LED)
•
Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran
masuk/Speaker Depan/Mikrofon
Penyim-
•
6 Konektor SATA3 6,0 Gb/s dengan Intel® Z87, mendukung
panan
RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Stor-
age Technology 12, dan Intel Smart Response Technology),
NCQ, AHCI, serta Hot Plug
•
2 Konektor SATA3 6,0 Gb/s dengan ASMedia ASM1061,
mendukung NCQ, AHCI, dan Hot Plug (konektor SATA3_
A2 digunakan bersama port eSATA)
•
1 Konektor eSATA dengan ASMedia ASM1061, mendukung
NCQ, AHCI, Hot Plug, dan Pengganda Port
Konektor
•
1 x Header IR
•
1 x Header port COM
•
1 x Kepala LED daya
•
2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin)
•
3 x Konektor kipas chassis (1 x 4-pin, 2 x 3-pin)
165
•
1 x Konektor kipas daya (3-pin)
•
1 x Konektor daya ATX 24 pin
•
1 x Konektor daya 12V 8 pin (Konektor Daya dengan Kerapa-
tan Tinggi)
Bahasa Indonesia
•
1 x Konektor audio panel depan
•
3 x Header USB 2.0 (mendukung 6 port USB 2.0)
•
1 x USB 3.0 Vertikal Tipe A
•
1 x Header USB 3.0 (mendukung 2 port USB 3.0)
•
1 x Dr. Debug disertai LED
•
1 x Tombol Daya disertai LED
•
1 x Tombol Atur Ulang disertai LED
•
1 x Clear CMOS Switch
•
1 Switch Pilihan BIOS
Fitur BIOS
•
2 x 64Mb AMI UEFI Legal BIOS dengan dukungan GUI
Multibahasa (1 x Main BIOS dan 1 x BIOS Cadangan)
•
Mendukung Teknologi Pencadangan Aman UEFI
•
ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
•
Dukugan SMBIOS 2.3.1
•
Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
Dukungan
•
Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba),
CD
CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome
Browser dan Toolbar, Start8, MeshCentral, Splashtop Streamer
Perangkat
•
Sensor Suhu CPU/Chassis
Keras
•
Takometer CPU/Chassis/Kipas Daya
•
Kipas Hening CPU/Chassis (Memungkinkan Penyesuaian
Otomatis Kecepatan Kipas Chassis Berdasarkan Suhu CPU)
•
Kontrol Multikecepatan Kipas CPU/Chassis
•
Pemantauan Tegangan: +12V, +5V, +3,3V, CPU Vcore
OS
•
Kompatibel dengan Microso® Windows® 8 / 8 64-bit / 7 / 7
64-bit
Sertikasi
•
FCC, CE, WHQL
•
Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
166
Z87 Extreme4/TB4
* Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan
pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggu-
nakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas
sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat
sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertang-
gung jawab atas kemungkinan kerusakan karena overclocking.
Bahasa Indonesia
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena
akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi
Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan
ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan
Windows® tersebut.
167
1.3 Kongurasi Jumper
Gambar menunjukkan cara mengkongurasi jumper. Bila penutup jumper dil-
etakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang
diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper
Bahasa Indonesia
3-pin, yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper diletakkan pada
2 pin tersebut.
Clear CMOS Jumper
(CLRCMOS1)
Clear CMOSDefault
(lihat hal. 1, No. 15)
CLRCMOS1 memungkinkan Anda mengosongkan data di CMOS. Untuk men-
gosongkan dan mengatur ulang parameter sistem ke kongurasi default, matikan
komputer, lalu lepas kabel daya dari catu daya. Setelah menunggu selama 15 detik,
gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1
selama 5 detik. Namun, jangan kosongkan CMOS tepat setelah Anda meng-
update BIOS. Jika Anda harus mengosongkan CMOS setelah selesai meng-update
BIOS, boot up dulu sistem, lalu matikan sebelum melakukan tindakan clear-
CMOS. Perhatikan bahwa sandi, tanggal, waktu, dan prol default pengguna
akan dikosongkan hanya jika baterai CMOS dikeluarkan.
Tombol Clear CMOS memiliki fungsi yang sama seperti Clear CMOS jumper.
168
Z87 Extreme4/TB4
1.4 Header dan Konektor Onboard
Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup
jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header
dan konektor akan mengakibatkan kerusakan permanen pada motherboard.
Header Panel Sistem
Sambungkan switch daya,
Bahasa Indonesia
(PANEL1 9-pin)
atur ulang indikator sta-
(lihat hal. 1, No. 21)
tus sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum men-
yambungkan kabel.
PWRBTN (Switch Daya):
Sambungkan ke switch daya pada panel depan chassis. Anda dapat mengkongurasi
cara mematikan sistem menggunakan switch daya.
RESET (Switch Atur Ulang):
Sambungkan ke switch atur ulang pada panel depan chassis. Tekan switch atur ulang
untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melaku-
kan pengaktifan ulang normal.
PLED (LED Daya Sistem):
Sambungkan ke indikator status daya pada panel depan chassis. LED akan menyala
bila sistem sedang beroperasi. LED akan terus berkedip bila sistem dalam kondisi
tidur S1/S3. LED akan mati bila sistem dalam kondisi tidur S4 atau mati (S5).
HDLED (LED Aktivitas Hard Drive):
Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan men-
yala bila hard drive sedang membaca atau menulis data.
Desain panel depan dapat berbeda menurut chassis. Modul panel depan biasanya ter-
diri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker,
dll. Bila menyambungkan modul panel depan chassis ke header, pastikan penetapan
kabel dan pin disesuaikan dengan benar.
169

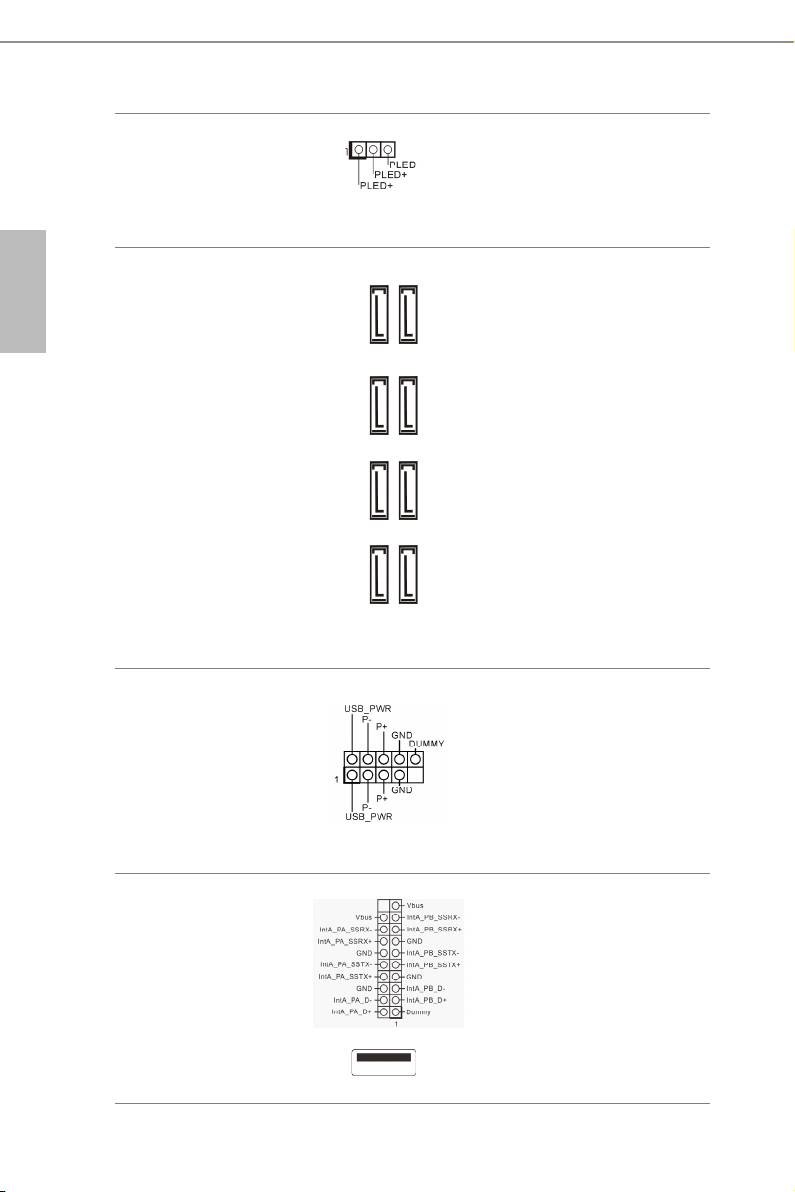

Header LED Daya
Sambungkan LED daya
(PLED1 3-pin)
chassis ke soket ini untuk
(lihat hal. 1, No. 20)
menunjukkan status daya
sistem.
Bahasa Indonesia
Konektor Serial ATA3
Kedelapan konektor
(SATA3_0_1:
SATA3 ini mendukung
lihat hal. 1, No. 10)
kabel data SATA untuk
(SATA3_2_3:
SATA3_A1_A2
perangkat penyim-
lihat hal. 1, No. 11)
panan internal dengan
(SATA3_4_5:
kecepatan transfer data
lihat hal. 1, No. 12)
hingga 6,0 Gb/s. Jika port
SATA3_0_1SATA3_4_5 SATA3_2_3
(SATA3_A1_A2:
eSATA pada I/O belakang
lihat hal. 1, No. 9)
telah tersambung, maka
SATA3_A2 internal tidak
akan berfungsi.
Untuk meminimalkan
waktu boot, gunakan port
Intel® Z87 SATA (SATA3_0)
untuk perangkat Anda
yang dapat di-boot.
Header USB 2.0
Selain dua port USB 2.0
(USB2_3 9-pin)
pada panel I/O, terdapat
(lihat hal. 1, No. 23)
tiga header pada mother-
(USB4_5 9-pin)
board ini. Masing-masing
(lihat hal. 1, No. 24)
header USB 2.0 dapat
(USB6_7 9-pin)
mendukung dua port.
(lihat hal. 1, No. 25)
Header USB 3.0
Selain empat port USB 3.0
(USB3_4_5 19-pin)
pada panel I/O, tersedia
(lihat hal. 1, No. 8)
juga satu header dan satu
port pada motherboard
ini. Masing-masing
header USB 3.0 dapat
(USB3_6)
mendukung dua port.
(lihat hal. 1, No. 22)
170
Z87 Extreme4/TB4
Header Audio Panel
Header ini untuk men-
Depan
yambungkan perangkat
(HD_AUDIO1 9-pin)
audio ke panel audio
(lihat hal. 1, No. 28)
depan.
1. Audio Denisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis
Bahasa Indonesia
harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam pan-
duan pengguna ini dan panduan pengguna chassis untuk menginstal sistem.
2. Jika Anda menggunakan panel audio AC’97, pasang ke header audio panel depan
dengan melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L.
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RET hanya untuk panel audio HD. Anda tidak perlu
menyambungkannya untuk panel audio AC’97.
E. Untuk mengaktian mikrofon depan, buka tab “FrontMic” pada Control panel
(Panel kontrol) Realtek, lalu sesuaikan “Recording Volume” (Volume Suara Pereka-
man).
Header Speaker Chassis
Sambungkan speaker
(SPEAKER1 4-pin)
chassis ke header ini.
(lihat hal. 1, No. 18)
Konektor Kipas Chassis
Sambungkan kabel kipas
dan Daya
ke konektor kipas, lalu
(CHA_FAN1 4-pin)
cocokkan kabel hitam
(lihat hal. 1, No. 16)
dengan pin ground.
(CHA_FAN2 3-pin)
(lihat hal. 1, No. 30)
(CHA_FAN3 3-pin)
(lihat hal. 1, No. 29)
(PWR_FAN1 3-pin)
(lihat hal. 1, No. 1)
171
Konektor Kipas CPU
Motherboard ini mem-
(CPU_FAN1 4-pin)
berikan konektor kipas
(lihat hal. 1, No. 3)
CPU 4-Pin (Kipas Hen-
ing). Jika Anda berencana
Bahasa Indonesia
(CPU_FAN2 3-pin)
untuk menyambungkan
(lihat hal. 1, No. 4)
kipas CPU 3-Pin, sam-
bungkan ke Pin 1-3.
Konektor Daya ATX
Motherboard ini mem-
12
24
(ATXPWR1 24-pin)
berikan konektor daya
(lihat hal. 1, No. 7)
ATX 24-pin. Untuk meng-
gunakan catu daya ATX
20-pin, pasang bersama
1
13
Pin 1 dan Pin 13.
Konektor Daya ATX 12V
Motherboard ini mem-
(ATX12V1 8-pin)
berikan konektor daya
(lihat hal. 1, No. 2)
ATX 12V 8-pin. Untuk
menggunakan catu daya
ATX 4-pin, pasang ber-
sama Pin 1 dan Pin 5.
Header Modul Infram-
Header ini mendukung modul
erah
transmisi nirkabel opsional dan
(IR1 5-pin)
menerima modul inframerah.
(lihat hal. 1, No. 26)
Header Port Seri
Header COM1 ini men-
(COM1 9-pin)
dukung modul port seri.
(lihat hal. 1, No. 27)
172
Z87 Extreme4/TB4
1.5 Tombol Pintar
Motherboard ini dilengkapi tiga tombol pintar: Tombol Daya, Tombol Atur Ulang,
dan Tombol Clear CMOS, yang memungkinkan pengguna menghidupkan/mema-
tikan sistem, mengatur ulang sistem, atau menghapus nilai CMOS dengan cepat.
Tombol Daya
Tombol Daya memung-
(PWRBTN)
kinkan pengguna meng-
(lihat hal. 1, No. 17)
hidupkan/mematikan
sistem dengan cepat.
Bahasa Indonesia
Tombol Atur Ulang
Tombol Atur Ulang
(RSTBTN)
memungkinkan peng-
(lihat hal. 1, No. 19)
guna mengatur ulang
sistem dengan cepat.
Tombol Clear CMOS
Tombol Clear CMOS
(CLRCBTN)
memungkinkan peng-
(lihat hal. 1, No. 13)
guna menghapus nilai
CMOS dengan cepat.
Fungsi ini dapat digunakan hanya bila Anda mematikan komputer dan melepas
catu daya.
Switch Pilihan BIOS
Tombol Pilihan BIOS memung-
(BIOS_SEL1)
kinkan sistem menjalankan boot
(lihat hal. 1 No. 14)
dari BIOS A atau BIOS B.
Motherboard ini memiliki dua chip BIOS, BIOS utama (BIOS_A), dan BIOS cadan-
gan (BIOS_B) yang akan menyempurnakan keamanan dan stabilitas sistem. Bias-
anya, sistem akan bekerja pada BIOS utama. Namun demikian, jika BIOS utama
korup atau rusak, balik Tombol Pilihan BIOS ke "B", lalu BIOS cadangan akan
mengambil alih pada boot sistem berikutnya. Setelah itu, gunakan "UEFI Cadangan
Aman" pada Utilitas Kongurasi UEFI untuk menggandakan salinan kerja le
BIOS ke BIOS utama guna memastikan pengoperasian sistem yang normal. Demi
keamanan, pengguna tidak dapat memperbarui pencadangan BIOS secara manual.
Pengguna dapat merujuk ke LED BIOS (BIOS_A_LED atau BIOS_B_LED) untuk
mengidentikasikan BIOS yang saat itu diaktian.
173
