1 Introducción
Gracias por comprar la placa base ASRock Z87 Extreme4/TB4, una placa base
able fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un
rendimiento excelente con un diseño resistente de acuerdo con el compromiso de
calidad y resistencia de ASRock.
Ya que las especicaciones de la placa base y el soware del BIOS podrán ser actu-
alizados, el contenido que aparece en esta documentación estará sujeto a modica-
ciones sin previo aviso. Si esta documentación sufre alguna modicación, la versión
actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita
asistencia técnica relacionada con esta placa base, visite nuestro sitio web para
obtener información especíca sobre el modelo que esté utilizando. Podrá encontrar
las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio
web de ASRock. Sitio web de ASRock http://www.asrock.com.
1.1 Contenido del paquete
•
Placa base ASRock Z87 Extreme4/TB4 (Factor de forma ATX)
•
Guía de instalación rápida de ASRock Z87 Extreme4/TB4
•
CD de soporte de ASRock Z87 Extreme4/TB4
•
4 cables de datos Serie ATA (SATA) (Opcional)
•
1 escudo panel I/O
•
1 tarjeta ASRock SLI_Bridge_2S
Español
65
1.2 Especicaciones
Plataforma
•
Factor de forma ATX
•
Diseño de los Condensadores: Premium Gold (Condensa-
dores de polímero conductor, de alta calidad, 100% fabrica-
dos en Japón)
A-Style
•
Home Cloud
TM
•
Purity Sound
•
Entrada HDMI
ª
TM
CPU
•
Compatible con 4.
Generación de Intel® Core
i7 / i5 / i3 /
Xeon® / Pentium® / Celeron® en paquete LGA1150
•
Diseño Digi Power
•
Diseño de 12 fases de alimentación
®
•
Compatible con la Tecnología de Intel
Turbo Boost 2.0
®
•
Compatible con CPU serie K desbloqueada de Intel
•
Overclocking de rango completo BCLK de ASRock
®
Conjunto
•
Intel
Z87
de chips
Memoria
•
Tecnología de memoria de Doble Canal DDR3
•
4 ranuras DDR3 DIMM
•
Compatible con memoria no-ECC, sin búfer
Español
DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/
1866(OC)/1600/1333/1066
•
Capacidad máxima de la memoria del sistema:
32GB(consulte la ADVERTENCIA)
•
Compatible con Extreme Memory Prole (XMP)1.3/1.2 de
®
Intel
•
Ranura sin distorsión
Ranura de
•
3 ranuras PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4: simple
expansión
a x16 (PCIE1); dual a x8 (PCIE1) / x8 (PCIE3); triple a x8
(PCIE1) / x4 (PCIE3) / x4 (PCIE4))
•
1 ranura PCI Express 2.0 x1
•
2 ranuras PCI
TM
•
Compatible con AMD Quad CrossFireX
, 3-Way Cross-
TM
TM
FireX
y CrossFireX
TM
TM
•
Compatible con NVIDIA® Quad SLI
y SLI
66
Z87 Extreme4/TB4
Grácos
•
La Tecnología visual integrada de grácos HD de Intel® y las
salidas de VGA son compatibles únicamente con procesa-
dores con GPU integrado.
•
Compatible con la Tecnología visual integrada de grácos
HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D)
y MPEG-2 Full HW Encode1, Intel® InTruTM 3D, Intel®
Clear Video HD Technology, Intel® InsiderTM, Intel® HD
Graphics 4400/4600
•
Pixel Shader 5.0, DirectX 11.1
•
Memoria compartida máxima: 1792MB
•
Tres opciones de salida VGA: D-Sub, Puertos HDMI y Dis-
playPort/underbolt
•
Compatible con monitores triples
•
Admite la tecnología HDMI con una resolución máxima de
4K x 2K (4096x2304) @ 24 Hz
•
Compatible con D-Sub con máxima resolución hasta
1920x1200 @ 60Hz
•
Compatible con DisplayPort/underbolt con máxima
resolución de hasta 4K × 2K (4096x2304) @ 24Hz
•
Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC
y HBR (audio de alta velocidad de bits) con HDMI (requiere
un monitor compatible con HDMI)
•
Compatible con función HDCP con puertos HDMI y Dis-
playPort/underbolt
•
Compatible con reproducción Blu-ray (BD) Full HD de
1080p con puertos HDMI y DisplayPort/underbolt
•
Compatible con una velocidad de transferencia de datos de
hasta 10 Gbps por el puerto underbolt
•
Permite una conexión en serie de hasta 6 dispositivos un-
Español
derbolt
Audio
•
7.1 Audio CH HD con Protección de contenido (Realtek
ALC1150 Audio Codec)
•
Compatible con audio Blu-ray Premium
TM
•
Compatible con Purity Sound
- 115dB SNR DAC con amplicador diferencial
- Amplicador de auriculares de alta calidad TI® NE5532
(admite auriculares de hasta 600 ohmios)
- Tecnología Direct Drive
- Cubierta protectora de EMI (interferencias electromagnéticas)
- Protección de aislamiento PCB (circuito impreso)
•
Compatible con DTS Connect
67
LAN
•
LAN Gigabit 10/100/1000 Mb/s
•
Giga PHY Intel® I217V
•
Compatible con la Tecnología Remote Wake de Intel®
•
Compatible con Wake-On-LAN
•
Compatible con Ethernet de consumo eciente de energía
802.3az
•
Compatible con PXE
Panel
•
1 puerto de ratón/teclado PS/2
trasero I/O
•
1 puerto D-Sub
•
1 puerto de salida HDMI
•
1 puerto de entrada HDMI
•
1 entrada de DisplayPort para puerto underbolt (TBT1
solamente para prueba)
•
2 puertos underbolt (compatibles con dispositivos un-
derbolt o monitores DisplayPort)
•
1 puerto de salida SPDIF óptica
•
1 conector eSATA
•
2 puertos USB 2.0
•
4 puertos USB 3.0 (Concentrador ASMedia)
•
1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED
LED)
•
Conector de audio HD: Altavoz trasero / Central / Graves /
Entrada de línea / Altavoz frontal / Micrófono
Alma-
•
6 conectores SATA3 de 6,0 Gb/s de Intel® Z87, compatibles
cenami-
con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnología
Español
Rapid Storage 12 de Intel y Tecnología Smart Response de
ento
Intel), NCQ, AHCI y Hot Plug.
•
2 conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, com-
patibles con NCQ, AHCI y Hot Plug (el conector SATA3_A2
se comparte con el puerto eSATA)
•
1 conector eSATA de ASMedia ASM1061, compatible con
NCQ, AHCI, Hot Plug y Multiplicador de puertos
Conectores
•
1 cabezal IR
•
1 cabezal de puerto COM
•
1 cabezal de indicador LED de alimentación
•
2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines)
•
3 conectores de ventilador del chasis (1 de 4 pines y 2 de 3 pines)
68
Z87 Extreme4/TB4
•
1 conector de ventilador de alimentación (de 3 pines)
•
1 conector de alimentación ATX de 24 pines
•
1 conector de alimentación de 8 pines y 12V (conector de
alimentación de alta densidad)
•
1 conector de audio del panel frontal
•
3 cabezales USB 2.0 (compatibles con 6 puertos USB 2.0)
•
1 USB 3.0 vertical de tipo A
•
1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0)
•
1 Dr. Debug con indicador LED
•
1 interruptor de alimentación con indicador LED
•
1 interruptor de reseteo con indicador LED
•
1 interruptor de borrado CMOS
•
1 interruptor de selección de BIOS
Función del
•
2 BIOS Legal UEFI AMI de 64Mb compatibles con interfaz
BIOS
gráca de usuario multilingüe (1 BIOS Principal y 1 BIOS de
copia de seguridad)
•
Compatible con tecnología UEFI de copia de seguridad segura
•
Eventos de reactivación conformes con ACPI 1.1
•
Compatible con SMBIOS 2.3.1
•
Multiajuste de voltaje de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de
•
Controladores, Utilidades, Soware AntiVirus (Versión de
soporte
prueba), Versión de prueba de CyberLink MediaEspresso
6.5, Explorador y Barra de herramientas de Google Chrome,
Start8, MeshCentral y Splashtop Streamer
Monitor del
•
Método de sensor de temperatura de la CPU/Chasis
•
Tacómetro del ventilador de alimentación/CPU/Chasis
•
Ventilador silencioso de la CPU/Chasis (permite ajustar
Español
automáticamente la velocidad del ventilador del chasis medi-
ante la temperatura de la CPU)
•
Control multivelocidad del ventilador de la CPU/Chasis
•
Control del voltaje: +12V, +5V, +3,3V, CPU Vcore
SO
•
Compatible con Microso® Windows® 8 / 8 de 64 bits / 7 / 7
de 64 bits
Certica-
•
FCC, CE, WHQL
ciones
•
Compatible con ErP/EuP (requiere toma de alimentación
compatible con ErP/EuP)
69
* Para obtener más información acerca del producto, visite nuestro sitio web:
http://www.asrock.com
Tenga en cuenta que existen ciertos riesgos relacionados con el overclocking
(sobreaceleración), incluyendo el ajuste de la conguración del BIOS, aplicando la
Tecnología overcloking no vinculada o utilizando las herramientas de overclocking
de tercera parte. El overclocking podría afectar la estabilidad de su sistema o incluso
dañar los componentes y dispositivos de su sistema. Si lo realiza, todos los riesgos y
gastos derivados del overclocking serán de su entera responsabilidad. No nos hace-
mos responsables de posibles daños producidos por el overclocking.
Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB
para reservar espacio para el uso del sistema en sistemas operativos Windows® de
32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones.
Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede
utilizar.
Español
70
Z87 Extreme4/TB4
1.3 Instalación de los puentes

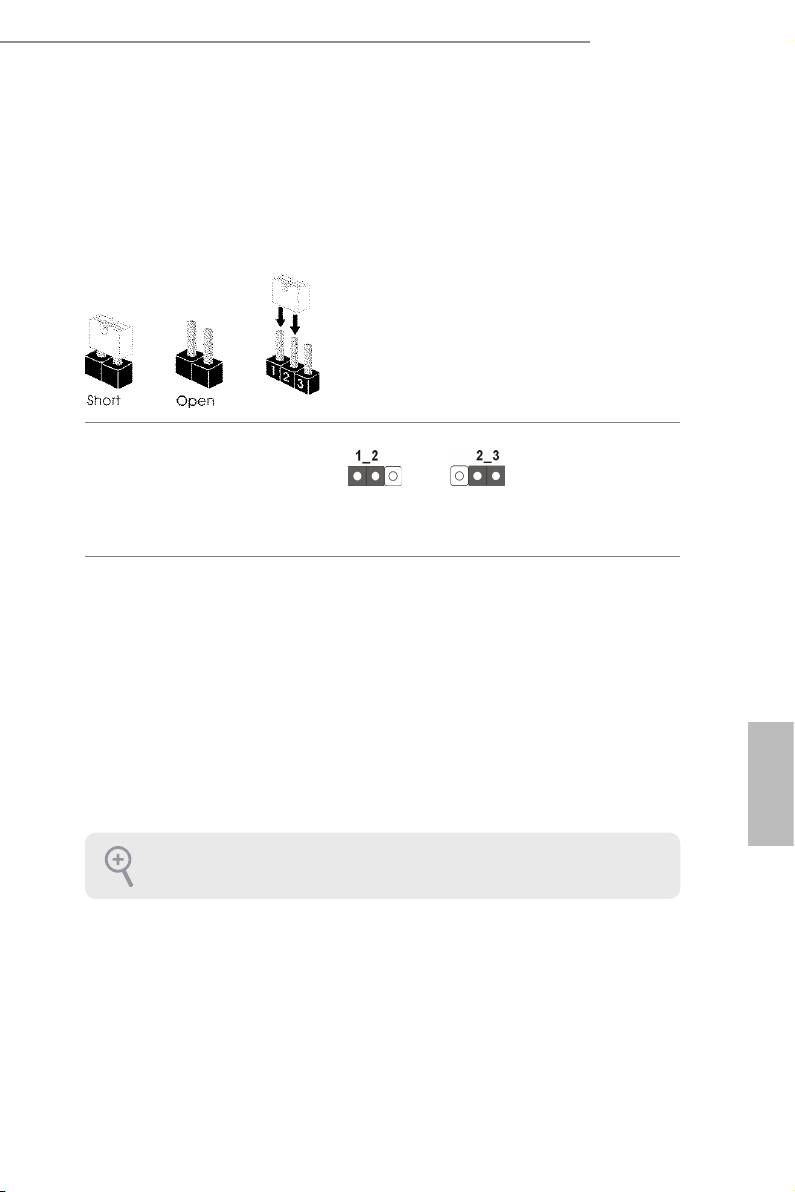

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente
se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los
pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo
pin 1 y pin 2 son “Cortos” cuando se coloca una tapa de puente en estos 2 pines.
Puente de borrado de
CMOS
(CLRCMOS1)
Borrado de CMOSPredeterminado
(consulte la pág.1, N.º 15)
CLRCMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los
parámetros del sistema a los valores predeterminados de instalación, apague el
ordenador y desenchufe el cable de alimentación de la toma de alimentación.
Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y
el pin3 en el CLRCMOS1 durante 5 segundos. Sin embargo, no borre el CMOS
justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando
acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación,
deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la
contraseña, la fecha, la hora y el perl de usuario predeterminado serán elimina-
dos únicamente si se retira la pila del CMOS.
Español
El botón de borrado CMOS tiene la misma función que el puente de borrado de
CMOS.
71
1.4 Conectores y cabezales incorporados
Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente
sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y
conectores dañará de forma permanente la placa base.
Cabezal del panel del
Conecte el interruptor de
sistema
alimentación, restablezca el
(PANEL1 de 9 pines)
interruptor y el indicador
(consulte la pág.1, N.º 21)
del estado del sistema del
chasis a los valores de este
cabezal, según los valores
asignados a los pines como
se indica a continuación.
Cerciórese de cuáles son
los pines positivos y los
negativos antes de conectar
los cables.
PWRBTN (Interruptor de alimentación):
Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá cong-
urar la forma en la que su sistema se apagará mediante el interruptor de aliment-
ación.
RESET (Interruptor de reseteo):
Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor
Español
de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de
forma normal.
PLED (Indicador LED de la alimentación del sistema):
Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El
indicador LED permanece encendido cuando el sistema está funcionando. El indica-
dor LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El
indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o
está apagado (S5).
HDLED (Indicador LED de actividad en el disco duro):
Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis.
El indicador LED permanece encendido cuando el disco duro está leyendo o escribi-
endo datos.
El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de
panel frontal consta principalmente de: interruptor de alimentación, interruptor de
reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro,
altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal,
asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.
72
Z87 Extreme4/TB4
Cabezal de indicador LED
Conecte el indicador LED
de alimentación
de alimentación del chasis
(PLED1 de 3 pines)
a este cabezal para
indicar
(consulte la pág.1, N.º 20)
el estado de alimentación
del sistema.
Conectores Serie ATA3
Estos ocho conectores
(SATA3_0_1:
SATA3 son compatibles
consulte la pág.1, N.º 10)
con cables de datos SATA
(SATA3_2_3:
SATA3_A1_A2
para dispositivos de alma-
consulte la pág.1, N.º 11)
cenamiento interno con una
(SATA3_4_5:
velocidad de transferencia
consulte la pág.1, N.º 12)
de datos de hasta 6,0 Gb/s.
SATA3_0_1SATA3_4_5 SATA3_2_3
(SATA3_A1_A2:
Si se ha conectado el puerto
consulte la pág.1, N.º 9)
eSATA en el panel trasero I/
O, no funcionará el puerto
interno SATA3_A2.
Para reducir el tiempo
de arranque, utilice
puertos SATA Z87 de
Intel® (SATA3_0) con sus
dispositivos de arranque.
Cabezales USB 2.0
Además de dos puertos
(USB2_3 de 9 pines)
USB 2.0 en el panel I/O,
(consulte la pág.1, N.º 23)
esta placa base contiene
(USB4_5 de 9 pines)
tres cabezales. Cada ca-
(consulte la pág.1, N.º 24)
bezal USB 2.0 admite dos
Español
(USB6_7 de 9 pines)
puertos.
(consulte la pág.1, N.º 25)
Cabezales USB 3.0
Además de cuatro puertos
(USB3_4_5 de 19 pines)
USB 3.0 en el panel de E/S,
(consulte la pág.1, N.º 8)
esta placa base cuenta con
una base de conexiones y
un puerto. Cada cabezal
USB 3.0 admite dos puer-
(USB3_6)
tos.
(consulte la pág.1, N.º 22)
73
Cabezal de audio del
Este cabezal se utiliza
panel frontal
para conectar dispositivos
(HD_AUDIO1 de 9 pines)
de audio al panel de audio
(consulte la pág.1, N.º 28)
frontal.
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor
de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con
HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican
en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel fron-
tal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic)
en el panel de control de Realtek y ajuste el “Volumen de grabación” (Recording
Volume).
Cabezal de altavoces del
Conecte el altavoz del
chasis
chasis a este cabezal.
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 18)
Español
Conectores del ventilador
Conecte los cables del
de alimentación y del cha-
ventilador a los conectores
sis
del ventilador y haga coin-
(CHA_FAN1 de 4 pines)
cidir el cable negro con el
(consulte la pág.1, N.º 16)
pin de conexión a tierra.
(CHA_FAN2 de 3 pines)
(consulte la pág.1, N.º 30)
(CHA_FAN3 de 3 pines)
(consulte la pág.1, N.º 29)
(PWR_FAN1 de 3 pines)
(consulte la pág.1, N.º 1)
74
Z87 Extreme4/TB4
Conectores del ventilador
Esta placa base contiene
de la CPU
un conector de ventilador
(CPU_FAN1 de 4 pines)
(ventilador silencioso) de
(consulte la pág.1, N.º 3)
CPU de 4 pines. Si tiene
pensando conectar un
(CPU_FAN2 de 3 pines)
ventilador de CPU de 3
(consulte la pág.1, N.º 4)
pines, conéctelo al Pin 1-3.
Conector de alimentación
Esta placa base contiene
12
24
ATX
un conector de aliment-
(ATXPWR1 de 24 pines)
ación ATX de 24 pines.
(consulte la pág.1, N.º 7)
Para utilizar una toma
de alimentación ATX de
20 pines, conéctela en los
1
13
Pines del 1 al 13.
Conector de alimentación
Esta placa base contiene
ATX de 12V
un conector de aliment-
(ATX12V1 de 8 pines)
ación ATX de 12V y 8
(consulte la pág.1, N.º 2)
pines. Para utilizar una
toma de alimentación
ATX de 4 pines, conéctela
en los Pines del 1 al 5.
Cabezal de módulo
Este cabezal admite un módulo
infrarrojo
infrarrojo opcional de transmis-
Español
(IR1 de 5 pines)
ión y recepción inalámbrico.
(consulte la pág.1, N.º 26)
Cabezal de puerto serie
Este cabezal COM1 ad-
(COM1 de 9 pines)
mite un módulo de puerto
(consulte la pág.1, N.º 27)
serie.
75
1.5 Interruptores inteligentes
La placa base contiene tres interruptores inteligentes: Interruptor de alimentación,
interruptor de reseteo e interruptor de borrado de CMOS; que permiten a los usuarios
encender y apagar rápidamente el sistema, resetearlo o borrar los valores de CMOS.
Interruptor de
El interruptor de
alimentación
alimentación permite a
(PWRBTN)
los usuarios encender y
(consulte la pág.1, N.º 17)
apagar rápidamente el
sistema.
Interruptor de reseteo
El interruptor de reseteo
(RSTBTN)
permite a los usuarios
(consulte la pág.1, N.º 19)
resetear rápidamente el
sistema.
Interruptor de borrado de
El interruptor de borrado
CMOS
de CMOS permite a los
(CLRCBTN)
usuarios borrar rápida-
(consulte la pág.1, N.º 13)
mente los valores de CMOS.
Esta función podrá utilizarla únicamente cuando apague su ordenador y desconecte
la corriente.
Español
Interruptor de selección
El interruptor de selección del
del BIOS
BIOS permite arrancar el sistema
(BIOS_SEL1)
desde el BIOS A o el BIOS B.
(consulte la pág. 1, N.º 14)
Esta placa base contiene dos chips de BIOS, un BIOS principal (BIOS_A) y un BIOS
de copia de seguridad (BIOS_B), que aumentan la seguridad y la estabilidad de su
sistema. Normalmente, el sistema funcionará con el BIOS principal. Sin embargo,
si el BIOS principal está dañado de alguna forma, deberá simplemente cambiar el in-
terruptor de selección del BIOS a la posición “B”. De esta forma, el sistema arrancará
desde el BIOS de copia de seguridad la próxima vez que lo inicie. Después, utilice
“Secure Backup UEFI” (copia de seguridad segura de UEFI) en “UEFI Setup Utility”
(herramienta de conguración de UEFI) para duplicar una copia de trabajo de los
archivos del BIOS en el BIOS principal con el objetivo de garantizar que el sistema
funcione correctamente. Por cuestiones de seguridad, los usuarios no pueden actu-
alizar el BIOS de copia de seguridad manualmente. Los usuarios deberán consultar
los indicadores LED del BIOS (BIOS_A_LED o BIOS_B_LED) para identicar qué
BIOS está activado en ese momento.
76
