Z87 Extreme4/TB4
1 Introdução
Obrigado por ter comprado a placa principal ASRock Z87 Extreme4/TB4, uma
placa principal ável produzida sob os rigorosos critérios de controlo de qualidade
da ASRock. Esta placa principal oferece um excelente desempenho com um design
robusto em conformidade com o compromisso da ASRock em fabricar produtos de
qualidade e resistentes.
Dado que as especicações da placa principal e o soware do BIOS poderão ser
actualizados, o conteúdo desta documentação estará sujeito a alterações sem aviso
prévio. Caso ocorram modicações a esta documentação, a versão actualizada estará
disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica
relacionada com esta placa principal, visite o nosso Web site para obter informações
especícas acerca do modelo que está a utilizar. Também poderá encontrar a lista
de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da
ASRock http://www.asrock.com.
1.1 Conteúdo da embalagem
•
Placa principal ASRock Z87 Extreme4/TB4 (Formato ATX)
•
Guia de instalação rápida do ASRock Z87 Extreme4/TB4
•
CD de suporte da placa ASRock Z87 Extreme4/TB4
•
4 x Cabos de dados Serial ATA (SATA) (Opcional)
•
1 x Painel de E/S
•
1 x Placa Bridge_SLI_2S ASRock
Português
89
1.2 Especicações
Plataforma
•
Formato ATX
•
Design de condensadores banhados a ouro de alta qualidade
(Condensadores de polímeros condutores de alta qualidade
100% fabricados no Japão)
Estilo A
•
Home Cloud
TM
•
Purity Sound
•
Entrada HDMI
TM
CPU
•
Suporta processadores
Intel® Core
i7 / i5 / i3 / Xeon® / Pen-
tium® / Celeron® de 4ª geração em socket LGA1150
•
Design Digi Power
•
Design com 12 fases de alimentação
®
•
Suporta a tecnologia Intel
Turbo Boost 2.0
®
•
Suporta CPU desbloqueado da série K da Intel
•
Suporte para overclocking ASRock BCLK Full-range
®
Português
Chipset
•
Intel
Z87
Memória
•
Tecnologia de memória DDR3 de dois canais
•
4 x ranhuras DIMM DDR3
•
Suporta memória DDR3 2933+(OC)/2800(OC)/2400(OC)/
2133(OC)/1866(OC)/1600/1333/1066, não ECC, sem memória
intermédia
•
Capacidade máxima da memória do sistema: 32GB(consultar
AVISO)
®
•
Suporta Extreme Memory Prole (XMP) 1.3/1.2 da Intel
•
Ranhura sem distorção
Ranhura
•
3 x ranhuras PCI Express 3.0 x16 (PCIE1/PCIE3/PCIE4:
de expan-
único a x16 (PCIE1); duplo a x8 (PCIE1) / x8 (PCIE3); triplo a
são
x8 (PCIE1) / x4 (PCIE3) / x4 (PCIE4))
•
1 x ranhura PCI Express 2.0 x1
•
2 x ranhuras PCI
TM
TM
•
Suporta AMD Quad CrossFireX
, 3-Way CrossFireX
e
TM
CrossFireX
TM
TM
•
Suporta Quad SLI
e SLI
da NVIDIA®
90
Z87 Extreme4/TB4
Grácos
•
Os grácos incorporados Intel® HD e as saídas VGA apenas
podem ser suportados com processadores com GPU integrada.
•
Suporta grácos incorporados Intel® HD: Tecnologia Intel®
Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW
Encode1, Intel® InTruTM 3D, tecnologia Intel® Clear Video
HD, Intel® InsiderTM, Intel® HD Graphics 4400/4600
•
Pixel Shader 5.0, DirectX 11.1
•
Memória partilhada máxima de 1792MB
•
Três opções de saída VGA: D-Sub, HDMI e DisplayPort/por-
tas underbolt
•
Suporta conguração com três monitores
•
Suporte para tecnologia HDMI com resolução máx. até 4K x
2K (4096x2304) @ 24 Hz
•
Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz
•
Suporte para DisplayPort/underbolt com resolução máx.
até 4K x 2K (4096x2304) @ 24 Hz
•
Suporta Auto sincronização labial, Deep Color (12bpc), xvY-
CC e HBR (High Bit Rate Audio) com HDMI (É necessário
um monitor compatível com HDMI)
•
Suporte para função HDCP com portas HDMI e DisplayPort/
underbolt
•
Suporte para a reprodução da norma Blu-ray de alta denição
Português
1080p (BD) com portas HDMI e DisplayPort/underbolt
•
Suporte para uma velocidade de transmissão de dados até 10
Gbps com porta underbolt
•
Suporte para função Daisy-chain para um máx. de 6 disposi-
tivos underbolt
Áudio
•
Áudio HD de 7.1 canais com protecção de conteúdo (Codec
de áudio Realtek ALC1150)
•
Suporte áudio Blu-ray superior
TM
•
Suporta Purity Sound
- 115dB SNR DAC com amplicador diferencial
- Amplicador de auscultadores TI® NE5532 Premium
(suporta auscultadores até 600 Ohms)
- Tecnologia de accionamento directo
- Cobertura de blindagem EMI
- Blindagem de isolamento PCB
•
Suporta a tecnologia DTS Connect
91
LAN
•
LAN Gigabit a 10/100/1000 Mb/s
•
Giga PHY Intel® I217V
•
Suporta tecnologia Intel® Remote Wake
•
Suporta Wake-On-LAN
•
Suporta IEEE 802.3az
•
Suporta PXE
E/S do
•
1 x Porta PS/2 para rato/teclado
painel
•
1 x Porta D-Sub
traseiro
•
1 x porta de saída HDMI
•
1 x porta de entrada HDMI
•
1 entrada DisplayPort para porta underbolt (TBT1 apenas
para teste)
•
2 portas underbolt (suporte para dispositivos underbolt
ou monitores DisplayPort)
•
1 x Porta de saída SPDIF óptica
•
1 x Conector eSATA
•
2 x portas USB 2.0
•
4 x Portas USB 3.0 (ASMedia Hub)
•
1 x Porta LAN RJ-45 com LED (LED ACT/LIGAÇÃO e LED
Português
DE VELOCIDADE)
•
Ficha de áudio HD: Altifalante traseiro / Central / Graves /
Entrada de linha / Altifalante frontal / Microfone
Armazena-
•
6 conectores SATA3 6,0 Gb/s Intel® Z87, suporte para as
mento
funções RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel
Rapid Storage Technology 12 e Intel Smart Response Tech-
nology), NCQ, AHCI e Hot Plug
•
2 conectores SATA3 6,0 Gb/s ASMedia ASM1061, suporte
para as funções NCQ, AHCI e Hot Plug (o conector SATA3_
A2 é partilhado com a porta eSATA)
•
1 conector eSATA ASMedia ASM1061, suporte para as
funções NCQ, AHCI, Hot Plug e multiplicador de portas
Conector
•
1 x Terminal IV
•
1 x Terminal de porta COM
•
1 x Conector para LED de alimentação
•
2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos)
•
3 x Conectores da ventoinha do chassis (1 x 4 pinos, 2 x 3 pinos)
92
Z87 Extreme4/TB4
•
1 x Conector da ventoinha de alimentação (3 pinos)
•
1 x conector de alimentação de 24 pinos ATX
•
1 x conector de alimentação de 12V com 8 pinos (Conector de
alimentação de alta densidade)
•
1 x conector de áudio do painel frontal
•
3 x terminais USB 2.0 (suporte para 6 portas USB 2.0)
•
1 x USB 3.0 Tipo A Vertical
•
1 x terminal USB 3.0 (suporte para 2 portas USB 3.0)
•
1 x Dr. Debug com LED
•
1 x Interruptor de alimentação LED
•
1 x Interruptor de reposição LED
•
1 x Interruptor para limpar o CMOS
•
1 x Interruptor de Selecção de BIOS
Funções
•
2 x BIOS UEFI ocial da AMI com 64Mb com suporte de in-
da BIOS
terface multilíngue (1 x BIOS principal e 1 x BIOS de reserva)
•
Suporta a tecnologia Secure Backup UEFI
•
Eventos de reactivação compatíveis com ACPI 1.1
•
Suporta SMBIOS 2.3.1
•
Multi-ajuste de tensão de CPU, DRAM, PCH 1,05V, PCH 1,5V
CD de
•
Controladores, Utilitários, Soware antivírus (versão de av-
suporte
aliação), CyberLink MediaEspresso 6.5 - Versão de avaliação,
Português
Navegador e Barra de Ferramentas Google Chrome, Start8,
MeshCentral, Splashtop Streamer
Hardware
•
Sensor de temperatura de CPU/Chassis
•
Taquímetro de ventoinha de CPU/Chassis/Alimentação
•
Ventoinha de CPU/Chassis silenciosa (Permite o ajuste
automático da velocidade da ventoinha do chassis através da
temperatura da CPU)
•
Controlo de velocidade da ventoinha de CPU/Chassis
•
Monitorização da tensão: +12V, +5V, +3,3V, CPU Vcore
Sistema
•
Compatível com Microso® Windows® 8 / 8 64-bits / 7 / 7 64-
Operativo
bits
Certi-
•
FCC, CE, WHQL
cações
•
Preparada para ErP/EuP (é necessária uma fonte de alimen-
tação preparada para ErP/EuP)
93
* Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com
Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo
o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a
utilização de ferramentas de overclocking de terceiros. O overclocking poderá afectar
a estabilidade do sistema, ou mesmo causar danos aos componentes e dispositivos
do seu sistema. Overclocking deverá ser efectuado por sua conta e risco. Não nos
responsabilizamos por possíveis danos causados pelo overclocking.
Devido às limitações, o tamanho real da memória de 4GB reservada para utilização
em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos
Windows® 64-bits não possuem essas limitações. Pode utilizar o ASRock XFast RAM
para dar uso à memória que o Windows® não utiliza.
Português
94
Z87 Extreme4/TB4

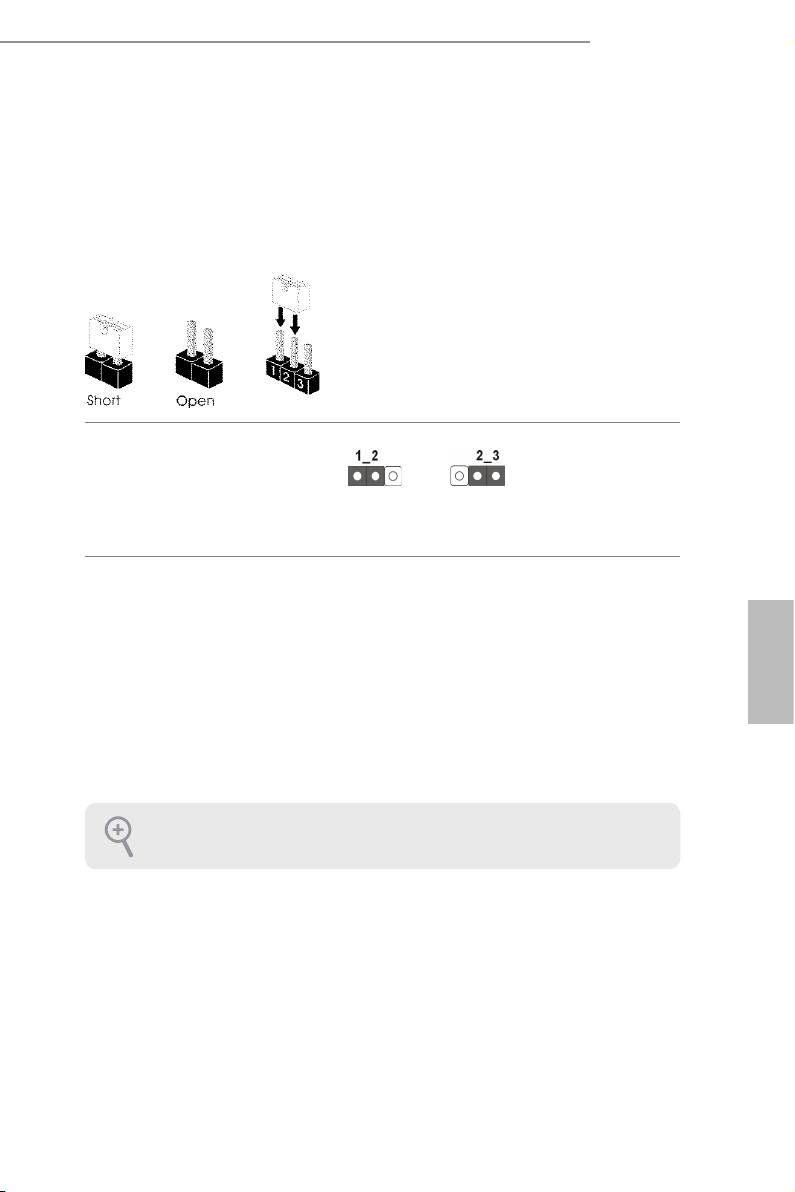

1.3 Conguração dos jumpers
A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de
jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos
pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
Limpar CMOSPredenição
(consultar p.1, N.º 15)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os
parâmetros do sistema para os valores predenidos, encerre o computador e
desligue a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa
de jumper para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No
entanto, não limpe o CMOS logo após ter efectuado a actualização da BIOS. Se
Português
precisar de limpar o CMOS logo após ter terminado uma actualização da BIOS,
deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de efectuar a acção
de limpeza do CMOS. Tenha em atenção que a palavra-passe, data, hora e perl
predenido de utilizador apenas serão limpos se a pilha do CMOS for retirada.
O botão Limpar CMOS tem a mesma função do conector Limpar CMOS.
95

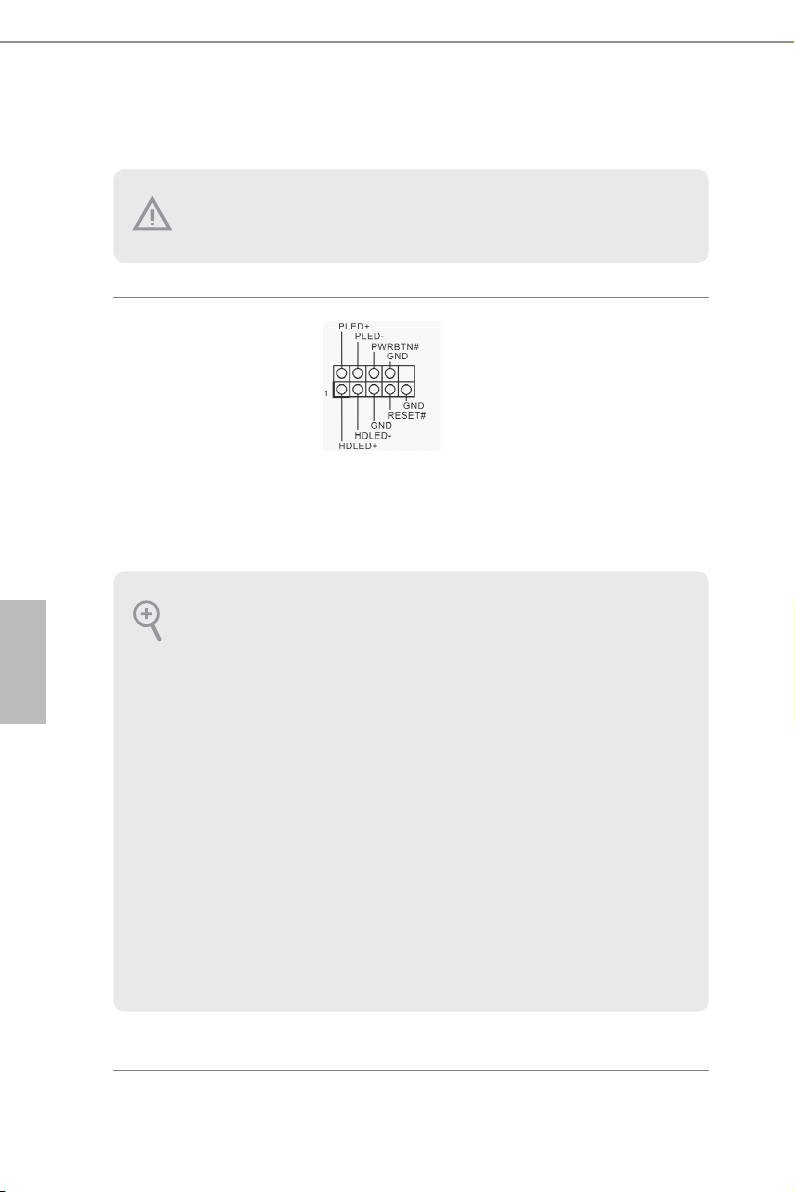

1.4 Terminais e conectores integrados
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de
jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os termi-
nais e conectores irá causar danos permanentes à placa principal.
Terminal do painel de
Ligue o botão de
sistema
alimentação, o botão de
(PAINEL1 de 9 pinos)
reposição e o indicador
(consultar p.1, N.º 21)
do estado do sistema no
chassis a este terminal de
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Português
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma
para desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição
para reiniciar o computador caso este bloqueie e não seja possível reiniciar normal-
mente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED
cará acesso quando o sistema estiver em funcionamento. O LED cará intermitente
quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado
quando o sistema estiver no estado de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará
acesso quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel
frontal consiste principalmente em um botão de alimentação, um botão de reposição,
um LED de alimentação, um LED de actividade do disco rígido, um altifalante, etc.
Ao ligar o seu módulo de painel frontal do chassis a este conector, certique-se de que
os os e os pinos têm uma correspondência exacta.
96
Z87 Extreme4/TB4

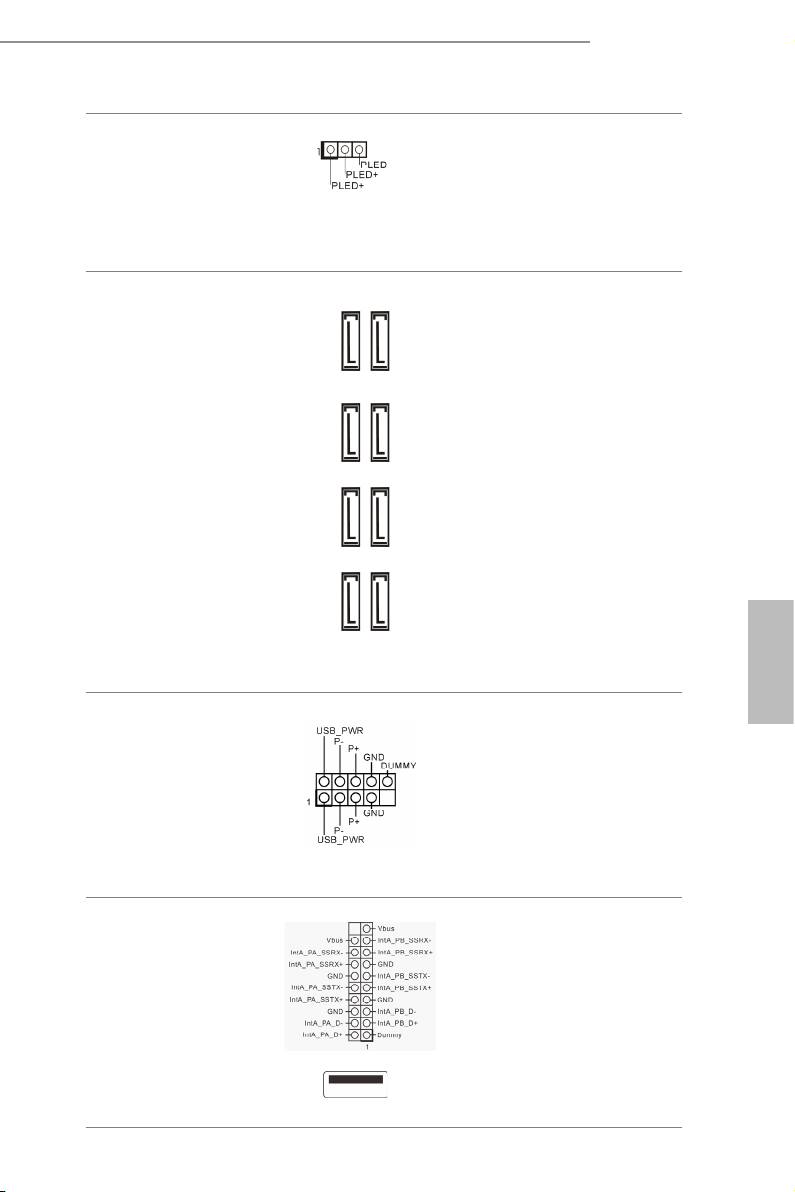

Conector do LED de
Ligue o LED de alimen-
alimentação
tação do chassis a este
(PLED1 de 3 pinos)
terminal para
indicar o
(consultar p.1, N.º 20)
estado de alimentação do
sistema.
Conectores ATA3 de série
Estes oito conectores
(SATA3_0_1:
SATA3 suportam cabos
consultar p.1, N.º 10)
de dados SATA para
(SATA3_2_3:
dispositivos de armazena-
SATA3_A1_A2
consultar p.1, N.º 11)
mento interno com uma
(SATA3_4_5:
velocidade de transferência
consultar p.1, N.º 12)
de dados de até 6,0 Gb/s. Se
SATA3_0_1SATA3_4_5 SATA3_2_3
(SATA3_A1_A2:
a porta eSATA no painel
consultar p.1, N.º 9)
traseiro de E/S estiver
ligada, a SATA3_A2 in-
terna não irá funcionar.
Para diminuir o tempo
de arranque, utilize as
portas SATA Intel® Z87
(SATA3_0) para os seus
dispositivos de arranque.
Português
Terminais USB 2.0
Para além das duas portas
(USB2_3 de 9 pinos)
USB 2.0 no painel de E/
(consultar p.1, N.º 23)
S, existem três terminais
(USB4_5 de 9 pinos)
nesta placa principal.
(consultar p.1, N.º 24)
Cada terminal USB 2.0
(USB6_7 de 9 pinos)
é capaz de suportar duas
(consultar p.1, N.º 25)
portas.
Terminais USB 3.0
Para além de quatro
(USB3_4_5 de 19 pinos)
portas USB 3.0 no painel
(consultar p.1, N.º 8)
de entrada/saída, existe
um conector e uma porta
nesta placa principal.
Cada terminal USB 3.0 é
(USB3_6)
capaz de suportar duas
(consultar p.1, N.º 22)
portas.
97

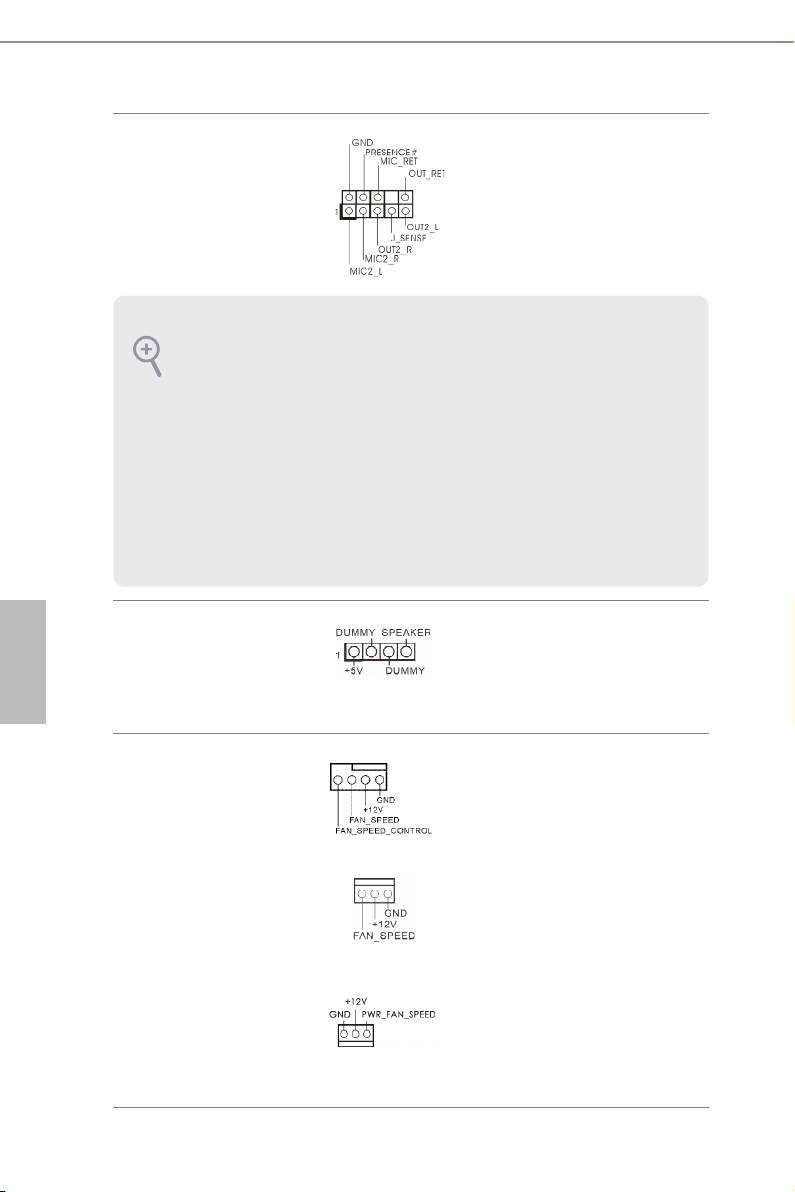

Terminal de áudio do
Este terminal destina-se
painel frontal
à ligação de dispositivos
(HD_AUDIO1 de 9 pinos)
áudio ao painel de áudio
(consultar p.1, N.º 28)
frontal.
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chas-
sis deverá suportar HDA para funcionar correctamente. Siga as instruções no nosso
manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no
painel de controlo Realtek e ajuste o “Volume de gravação”.
Português
Terminal do altifalante do
Ligue o altifalante do
chassis
chassis a este terminal.
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 18)
Conectores da ventoinha
Ligue os cabos da ven-
do chassis e alimentação
toinha aos conectores
(CHA_FAN1 de 4 pinos)
da ventoinha colocando
(consultar p.1, N.º 16)
o cabo preto no pino de
ligação à terra.
(CHA_FAN2 de 3 pinos)
(consultar p.1, N.º 30)
(CHA_FAN3 de 3 pinos)
(consultar p.1, N.º 29)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
98
Z87 Extreme4/TB4
Conectores da ventoinha
Esta placa principal inclui
da CPU
um conector de vento-
(CPU_FAN1 de 4 pinos)
inha de CPU (Ventoinha
(consultar p.1, N.º 3)
silenciosa) de 4 pinos. Se
pretender ligar uma vento-
(CPU_FAN2 de 3 pinos)
inha de CPU de 3 pinos,
(consultar p.1, N.º 4)
ligue-a ao Pino 1-3.
Conector de alimentação
12
24
Esta placa principal inclui
ATX
um conector de alimen-
(ATXPWR1 de 24 pinos)
tação de ATX de 24 pinos.
(consultar p.1, N.º 7)
Para utilizar uma fonte
de alimentação ATX de
1
13
20 pinos, introduza-a no
Pino 1 e Pino 13.
Conector de alimentação
Esta placa principal inclui
de 12V ATX
um conector de alimen-
(ATX12V1 de 8 pinos)
tação de 12V ATX de 8
(consultar p.1, N.º 2)
pinos. Para utilizar uma
fonte de alimentação ATX
de 4 pinos, introduza-a no
Português
Pino 1 e Pino 5.
Terminal do módulo de
Este terminal suporta
infra-vermelhos
um módulo de infra-
(IR1 de 5 pinos)
vermelhos opcional para
(consultar p.1, N.º 26)
transmissão e recepção
sem os.
Terminal de porta de série
Este terminal COM1
(COM1 de 9 pinos)
suporta um módulo de
(consultar p.1, N.º 27)
porta de série.
99

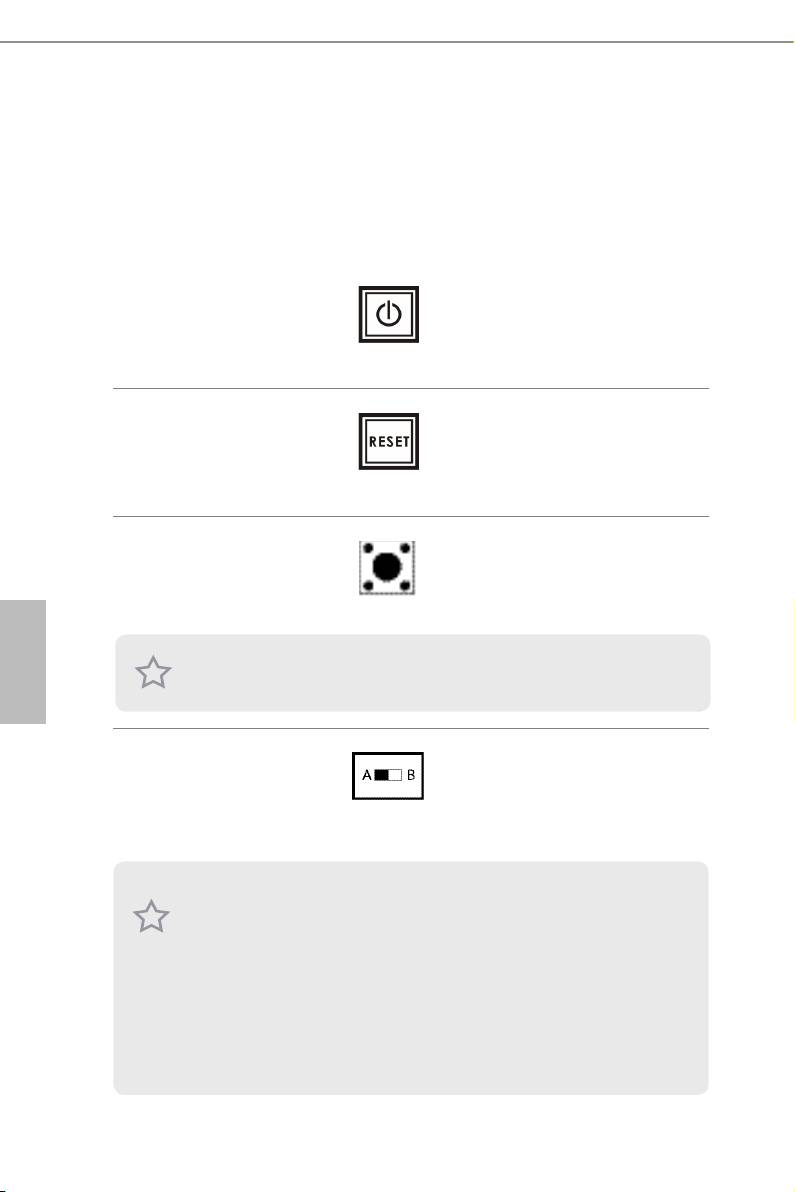

1.5 Interruptores inteligentes
A placa principal tem três interruptores inteligentes: Interruptor de Alimentação,
Interruptor de Reposição e Interruptor para Limpar o CMOS, que permitem aos
utilizadores ligar/desligar ou repor o sistema e limpar os valores CMOS rapida-
mente.
Interruptor de
O interruptor de
alimentação
alimentação permite aos
(PWRBTN)
utilizadores ligar/desligar
(consultar p.1, N.º 17)
o sistema rapidamente.
Interruptor de reposição
O interruptor de alimen-
(RSTBTN)
tação permite aos utili-
(consultar p.1, N.º 19)
zadores repor o sistema
rapidamente.
Interruptor para limpar o
O interruptor para limpar
CMOS
o CMOS permite aos utili-
(CLRCBTN)
zadores limpar os valores
Português
(consultar p.1, N.º 13)
CMOS rapidamente.
Esta função pode ser utilizada apenas quando o computador e a fonte de alimen-
tação estiverem desligados.
Interruptor de selecção de
O interruptor de selecção de
BIOS
BIOS permite que o sistema
(BIOS_SEL1)
arranque a partir do BIOS A ou
(consultar p.1, N.º 14)
BIOS B.
Esta placa principal possui dois chips de BIOS, um BIOS principal (BIOS_A) e um
BIOS de reserva (BIOS_B), que aumenta a segurança e estabilidade do seu sistema.
Em condições normais, o sistema funcionará no BIOS principal. No entanto, se o
BIOS principal estiver corrompido ou danicado, coloque o Interruptor de Selecção
de BIOS na posição "B" e o BIOS de reserva irá assumir as funções no próximo
arranque do sistema. Em seguida, utilize “Secure Backup UEFI“ no utilitário de
conguração do BIOS para duplicar a cópia de um cheiro de BIOS funcional para
o BIOS principal para garantir o funcionamento normal do sistema. Por motivos de
segurança, os utilizadores não podem actualizar manualmente a cópia de segurança
do BIOS. Os utilizadores podem consultar os LED da BIOS (BIOS_A_LED ou BIOS_
B_LED) para identicar qual o BIOS activado nesse momento.
100
