ASRock Z77 Extreme9: 1. Penjelasan

239

ASRock  Z77 Extreme9  Motherboard

Bahasa Indonesia

ASRock Mengingatkan...

Untuk mendapatkan performa lebih baik di Windows

®

 7/ 7 64-bit/ Vista

TM

/

Vista

TM

 64-bit, sebaiknya atur pilihan BIOS dalam Storage Con

fi

 guration

(Kon

fi

 gurasi Penyimpanan) ke mode AHCI. Untuk kon

fi

 gurasi BIOS, lihat

“Panduan Pengguna” dalam CD dukungan kami untuk informasi rinci.

1.  Penjelasan

Terima kasih telah membeli motherboard ASRock

Z77 Extreme9

, motherboard

andal yang diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten.

Motherboard ini memberikan performa terbaik dengan desain yang kokoh sesuai

komitmen ASRock untuk kualitas dan daya tahan.

Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan

panduan pemasangan langkah demi langkah. Informasi lengkap lainnya tentang

motherboard ini tersedia di buku panduan yang diberikan bersama Support CD (CD

Pendukung).

 Karena

spesi

fi

 kasi papan induk dan software BIOS barangkali dapat diperbarui, isi

dalam buku pedoman ini akan mengikuti perubahan tanpa peringatan. Dalam

kondisi terjadinya modi

fi

 kasi buku pedoman ini, versi baru akan diperlihatkan dalam

website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang

paling baru dan daftar bantuan CPU pada website ASRock.

Website ASRock  http://www.asrock.com

1.1  Isi Paket

Papan Induk

Z77 Extreme9

ASRock

    (Faktor Form ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Pemimpin Instalasi Cepat

Z77 Extreme9

ASRock

Support CD

Z77 Extreme9

 ASRock

6 x Kabel satu serial Data ATA (SATA) (bebas-pilih)

2 x Kabel Power Satu Serial ATA (SATA) HDD (bebas-pilih)

1 x Satu Pelindung I/O

2 x Kartu ASRock SLI_Bridge

1 x Kartu ASRock SLI_Bridge_3S

1 x Kartu ASRock 3-Way SLI Bridge

1 x ASRock Wi-SB Box

12 x Sekrup

240

ASRock  Z77 Extreme9  Motherboard

1.2  Spesifikasi

 Podium

- Faktor Form ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Desain Kapasitor Warna Emas Premium (100% Kapasitor

  Polimer Konduktif buatan Jepang berkualitas tinggi)

 CPU

- Mendukung Intel

®

 Core

TM

 i7 / i5 / i3 Generasi Ke-3 dan Ke-2

  dalam Paket LGA1155

- Digi Power Desain

- Desain daya 8 + 4 fase

- Menggunakan Teknologi Intel

®

 Turbo Boost 2.0

- Mendukung CPU K-Series jenis “unlocked”

- Menggunakan Teknologi Hyper-Threading

 Grup Chip

- Intel

®

 Z77

- Mendukung Intel

®

 Rapid Start Technology dan Smart

  Connect Technology

 Ingatan

- Teknologi ingatan DDR3 dwisaluran

- 4 x Alur DDR3 DIMM

- Mendukung memori DDR3 3000+(OC)/2400(OC)/2133(OC)

  /1866(OC)/1600/1333/1066 non-ECC yang tidak di-buffer

- Kapasitas paling banyak: 32GB

- Mendukung Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

 Alur Ekspansi

- 5 x slot PCI Express 3.0 x16 (PCIE2: x16 mode;

PCIE1/

  PCIE3/PCIE5/PCIE7: x16/0/16/0 atau x8/8/8/8 mode

)

  * PCIE 3.0 hanya didukung dengan Intel

®

 Ivy Bridge CPU.

    Dengan Intel

®

 Sandy Bridge CPU, hanya PCIE 2.0 yang

    didukung.

- 1 x PCI Express 2.0 x16 slot (PCIE4: x4 mode)

- 1 x PCI Express 2.0 x1 slot

- 1 x mini-PCI Express slot: Modul WiFi + BT

- Mendukung AMD Quad CrossFireX

TM

, 4-Way CrossFireX

TM

,

  3-Way CrossFireX

TM

 dan CrossFireX

TM

- Mendukung NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way SLI

TM

  dan SLI

TM

 Diagram

 *

Intel

®

 HD Graphics Built-in Visual dan output VGA hanya

  dapat didukung dengan prosesor yang mengintegrasikan

  GPU.

- Mendukung Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick

  Sync Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 dengan Intel

®

 Ivy Bridge CPU,

  Pixel Shader 4.1, DirectX 10.1 dengan Intel

®

 Sandy Bridge

Bahasa Indonesia

241

ASRock  Z77 Extreme9  Motherboard

Bahasa Indonesia

  CPU

- Ingatan sama Max. 1760MB

- Mendukung HDMI 1.4a Technology dengan resolusi

  maksimal hingga 1920x1200 @ 60Hz

- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC dan

  HBR (High Bit Rate Audio) dengan HDMI (memerlukan

  monitor HDMI yang kompatibel)

- Mendukung fungsi HDCP dengan port HDMI

- Mendukung pemutaran 1080p Blu-ray (BD) / HD-DVD

  dengan port HDMI

 Audio

- 7.1 CH HD Audio dengan Content Protection

  (Realtek ALC898 Audio Codec)

- Menggunakan Premium Blu-ray audio

- Menggunakan THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Menggunakan Wake-On-LAN

- Mendukung Energy Ef

fi

 cient Ethernet 802.3az

- Mendukung Dual LAN dengan fungsi Teaming

- Mendukung PXE

 LAN Nirkabel

WiFi + BT modul

 -

Mendukung

IEEE 802.11a/b/g/n

- Mendukung Dual-Band (2.4/5 GHz)

- Mendukung Bluetooth 4.0 kelas II

 Papan Belakang

I/O Panel

 I/O

- 1 x Port Keyboard/Mouse PS/2

- 1 x Port HDMI

- 1 x Port Keluaran Optical SPDIF

- 2 x Port USB 2.0 siap-dipakai

- 1 x Port eSATA3

- 8 x Port USB 3.0 siap-dipakai

- 2 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)

- 1 x Tombol Clear CMOS dengan LED

- 1 x Port IEEE 1394

- HD Audio Jack: Penyuara Belakang/Pusat/Bass/Line in/

  Penyuara Depan/mikropon

 SATA3

- 2 x penghubung Intel

®

 Z77 SATA3 6.0Gb/s, dapat digunakan

  RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

  Storage dan Intel Smart Response Technology), NCQ, AHCI

  dan fungsi fungsi “Hot Plug”

242

ASRock  Z77 Extreme9  Motherboard

- 4 x penghubung ASMedia ASM1061 SATA3 6.0Gb/s, dapat

  digunakan NCQ, AHCI dan fungsi fungsi “Hot Plug”

  (konektor SATA3_A4 dibagi dengan port eSATA3)

 USB 3.0

- 4 x Port Belakang USB 3.0 dari Intel

®

 Z77, mendukung

  USB 1.0/2.0/3.0 hingga 5Gb/s

- 4 x Port Belakang USB 3.0 dari Etron EJ188, mendukung

  USB 1.0/2.0/3.0 hingga 5Gb/s

- 2 x Port Depan USB 3.0 dari Etron EJ188 (menggunakan 4

  port USB 3.0), mendukung USB 1.0/2.0/3.0 hingga 5Gb/s

 Penghubung

- 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID

  (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

  Intel Smart Response Technology), NCQ, AHCI dan fungsi

  Hot Plug

- 6 x penghubung SATA3 6.0Gb/s

- 1 x IR header

- 1 x CIR header

- 1 x port header COM

- 1 x HDMI_SPDIF header

- 1 x IEEE 1394 header

- 1 x header power LED

- Penghubung KIPAS CPU/casis/power

- Penghubung power 24 pin ATX

- Penghubung power 8 pin 12V

- Penghubung power SLI/XFire

- Penghubung audio panel dapan

- 2 x USB 2.0 header (menggunakan 4 port USB 2.0)

- 1 x USB 3.0 header (menggunakan 2 port USB 3.0)

- 1 x Dr. Debug

 Beralih

- 1 x Clear CMOS LED

- 1 x kuasa beralih LED

- 1 x ulang beralih LED

Ciri-ciri BIOS

- 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

- Menggunakan “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Menggunakan jumperfree

- Penyokong AMBIOS 2.3.1

- Penyesuaian berbagai tegangan CPU Core, IGPU, DRAM,

  1.8V PLL, VTT, VCCSA

 Sokongan CD

- Driver, Utilitas, Perangkat Lunak Antivirus (Versi

  Percobaan), CyberLink MediaEspresso 6.5 Versi

  Percobaan, ASRock MAGIX Multimedia Suite - OEM

Bahasa Indonesia

243

ASRock  Z77 Extreme9  Motherboard

Bahasa Indonesia

 Fitur Unik

- ASRock Extreme Tuning Utility (AXTU)

- ASRock Instant Boot

- ASRock Instant Flash

- ASRock APP Charger

 -

ASRock

SmartView

- ASRock XFast USB

- ASRock XFast LAN

- ASRock XFast RAM

- ASRock Crashless BIOS

- ASRock OMG (Online Management Guard)

- ASRock Internet Flash

- Fungsi Penurunan Kelembaban ASRock

- Lucid Virtu Universal MVP

  * Lucid Virtu Universal MVP hanya dapat didukung dengan

    prosesor yang mengintegrasikan GPU.

- Hybrid Booster:

- Kontrol tanpa langkah Frekwensi CPU

-

ASRock

U-COP

- Penjaga kegagalan input (B.F.G.)

- Good Night LED

Penjaga

- Perasa Suhu CPU

 Hardware

- Perasa Suhu Casis

- Pengukur Kipas CPU/casis/power

- Kipas CPU/Sasis Senyap (Kecepatan Kipas Sasis Otomatis

  Disesuaikan Berdasarkan Temperatur CPU)

- Kontrol Multi-Kecepatan Kipas CPU/casis

- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore

 OS

- dapat digunakan Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 /

  Vista

TM

 64-bit / XP / XP 64-bit

 Serti

fi

 kasi

- FCC, CE, WHQL

- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready)

 * Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com

244

ASRock  Z77 Extreme9  Motherboard

Installing OS on a HDD Larger Than 2TB in AHCI Mode

This motherboard adopts UEFI BIOS that allows Windows

®

 OS to be installed on a

large size HDD (>2TB). Please follow the procedures below to install the operating

system.

1. Please make sure to use

Windows

®

 Vista

TM

 64-bit (with SP2 or above)

 or

Windows

®

 7 64-bit (with SP1 or above)

.

2. Press <F2> or <Delete> at system POST. Set

AHCI Mode

 in UEFI Setup Utility >

    Advanced > Storage Con

fi

 guration > SATA Mode.

3. Choose the item

“UEFI:xxx“

 to boot in UEFI Setup Utility > Boot > Boot Option #1.

    (“xxx” is the device which contains your Windows

®

 installation

fi

 les. Normally it is

    an optical drive.) You can also press <F11> to launch boot menu at system POST

    and choose the item

“UEFI:xxx“

 to boot.

4. Start Windows

®

 installation.

English

245

ASRock  Z77 Extreme9  Motherboard

Installing OS on a HDD Larger Than 2TB in RAID Mode

This motherboard adopts UEFI BIOS that allows Windows

®

 OS to be installed on a

large size HDD (>2TB). Please follow the procedures below to install the operating

system.

1. Please make sure to use

Windows

®

 Vista

TM

 64-bit (with SP2 or above)

 or

Windows

®

 7 64-bit (with SP1 or above)

.

2. Copy Intel

®

 RAID drivers into a USB

fl

 ash disk. You can download the driver from

    ASRock's website and unzip the

fi

 le into a USB

fl

 ash disk

OR

 copy the

fi

 le from

    ASRock motherboard support CD. (please copy the

fi

 les under following directory:

32 bit: ..\i386\Win7_Vista_Intel..

    64-bit: ..\AMD64\Win7-64_Vista64_Intel..

3. Create RAID array for you system. Please refer to "Intel RAID Installation Guide"

fi

 le for details.

4. Install Windows

®

 Vista

TM

 64-bit / 7 64-bit:

    A. Insert your Windows

®

 Vista

TM

 64-bit / 7 64-bit installation disc to the optical

         drive.

    B. Press <F11> to launch boot menu at system POST and choose the item

         “UEFI:xxx“ to boot.

    C. Start Windows

®

 Installation. When you see “Where do you want to install

         Windows?” page, please click “Load Driver”.

    D. Plug the USB

fl

 ash disk into your USB port; select “Browse” to

fi

 nd the RAID

         driver. Then choose the directory (xx\AMD64\) you have copied in the

fi

 rst

         step.

English

246

ASRock  Z77 Extreme9  Motherboard

If you install Windows

®

 7 64-bit / Vista

TM

 64-bit in a large hard disk (ex. Disk

volume > 2TB), it may take more time to boot into Windows

®

 or install driver/

utilities. If you encounter this problem, you will need to following instructions

to

fi

 x this problem.

Windows

®

 Vista

TM

 64-bit:

Microsoft

®

 does not provide hot

fi

 x for this problem. The steps listed below

are Microsoft

®

's suggested solution:

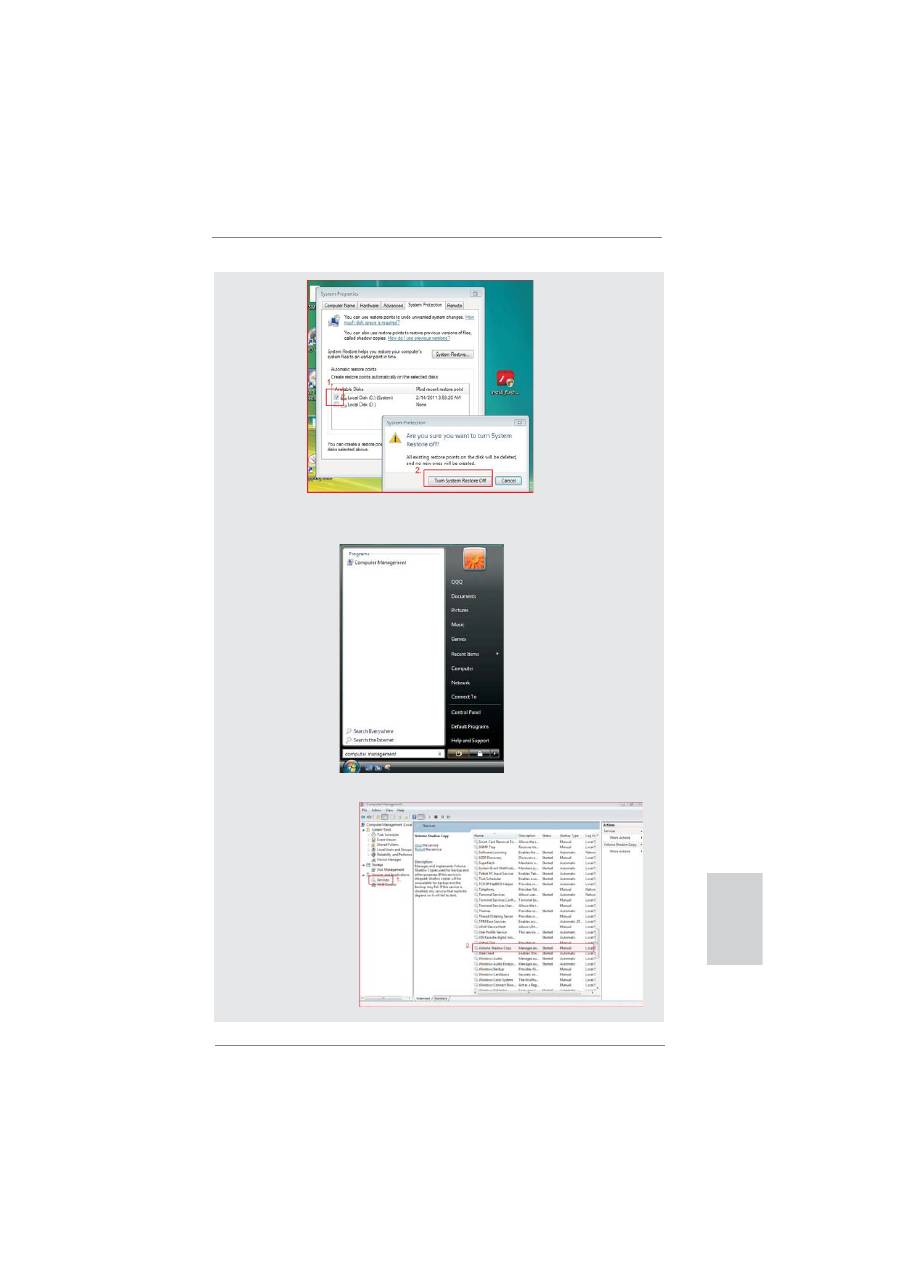

A. Disable System Restore.

     a. Type “systempropertiesprotection” in the Start Menu. Then press

         "Enter".

     b. De-select Local Disks for System Restore. Then Click “Turn System

         Restore Off” to con

fi

 rm. Then Press “Ok”.

    E. Please keep the USB

fl

 ash disk installed until the system

fi

 rst reboot.

    F. Continue to install OS by following the Windows

®

 instructions.

5. Follow Windows

®

 Installation Guide to install OS.

English

247

ASRock  Z77 Extreme9  Motherboard

B. Disable “Volume Shadow Copy” service.

     a. Type “computer management” in the Start Menu, then press “Enter”.

     b. Go to “Services and Applications>Services”; Then double click “Volume

         Shadow Copy”.

English

248

ASRock  Z77 Extreme9  Motherboard

     c. Set “Startup type” to “Disable” then Click “OK”.

C. Reboot your system.

D. After reboot, please start to install motherboard drivers and utilities.

Windows

®

 7 64-bit:

A. Please request the hot

fi

 x KB2505454 through this link:

    http://support.microsoft.com/kb/2505454/

B. After installing Windows

®

 7 64-bit, install the hot

fi

 x kb2505454.

    (This may take a long time; >30 mins.)

C. Reboot your system. (It may take about 5 minutes to reboot.)

D. Windows

®

 will install this hot

fi

 x then reboot by itself.

E. Please start to install motherboard drivers and utilities.

6. Finish.

English
