ASRock Z77 Extreme9: 1. 主機板簡介

223

ASRock  Z77 Extreme9  Motherboard

ASRock提醒您

ASRock提醒您...

若要在Windows

®

7 / 7 64位元 / Vista

TM

/ Vista

TM

64位元中發揮更好的效

能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊，請參閱支援光碟中的「使用者手冊」。

1.  主機板簡介

謝謝你採用了華擎

Z77 Extreme9

主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩

定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指

導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1  包裝盒內物品

華擎

Z77 Extreme9

主機板

(ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 )

華擎

Z77 Extreme9

快速安裝指南

華擎

Z77 Extreme9

支援光碟

六條 Serial ATA(SATA) 數據線 ( 選配 )

兩條 Serial ATA(SATA) 硬碟電源線 ( 選配 )

一塊 I/O 擋板

兩張華擎 SLI_Bridge 卡

一張華擎 SLI_Bridge_3S 卡

一張華擎 3-Way SLI Bridge 卡

一個華擎 Wi-SB 盒

十二顆螺絲

繁體中文

224

ASRock  Z77 Extreme9  Motherboard

1.2  主機板規格

 架構

- ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分

- 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

  容器）

 處理器

- 支援第三代和二代 Intel

®

 Core

TM

 i7 / i5 / i3 處理器

  (LGA1155 腳位 )

- Digi 電源設計

- 8 + 4 電源相位設計

- 支援 Intel

®

 Turbo Boost 2.0 技術

- 支援 K 系列解除鎖定 CPU

- 支援 Hyper-Threading 技術（詳見警告 1）

 晶片組

- Intel

®

 Z77

- 支持 Intel

®

快速啟動技術和 Intel

®

智能連接技術

 系統記憶體

- 支援雙通道 DDR3 記憶體技術（見警告 2）

- 4 個 DDR3 DIMM 插槽

- 支援 DDR3 3000+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866

  ( 超頻 )/1600/1333/1066 non-ECC、un-buffered 記憶體

- 最高支援 32GB 系統容量（見警告 3）

- 支援 Intel

®

 Extreme Memory Profile(XMP)1.3/1.2

 擴充插槽

- 5 x PCI Express 3.0 x16 插槽 (PCIE2: x16 模式、PCIE1/

  PCIE3/PCIE5/PCIE7: x16/0/16/0 模式或 x8/8/8/8 模式 )

 （見警告 4）

  * PCIE 3.0 僅適用 Intel

®

 Ivy Bridge CPU。Intel

®

 Sandy

    Bridge CPU 僅支援 PCIE 2.0。

- 1 x PCI Express 2.0 x16 插槽 (PCIE4: x4 模式 )

- 1 x PCI Express 2.0 x1 插槽

- 1 x mini-PCI Express 插槽：適用 WiFi + BT 模組

- 支援 AMD Quad CrossFireX

TM

, 4-Way CrossFireX

TM

, 3-Way

  CrossFireX

TM

和 CrossFireX

TM

技術

- 支援 NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way SLI

TM

和 SLI

TM

  技術

 內建顯示

* 只有整合 GPU 的處理器才支援 Intel

®

 HD Graphics 內建視覺

  技術 (Built-in Visuals) 與 VGA 輸出。

- 支援 Intel

®

 HD Graphics 內建視覺技術 (Built-in

  Visuals)：Intel

®

 Quick Sync Video 2.0、Intel

®

 InTru

TM

  3D、Intel

®

 Clear Video HD Technology、Intel

®

  Insider

TM

、Intel

®

 HD Graphics 2500/4000

- Intel

®

 Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11

  技術。Intel

®

 Sandy Bridge CPU 支援 Pixel Shader 4.1、

  DirectX 10.1 技術

繁體中文

225

ASRock  Z77 Extreme9  Motherboard

繁體中文

- 最大共享記憶體 1760MB（見警告 5）

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、

  xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )

  ( 詳見警告 6）

- HDMI 接口支援 HDCP 功能

- HDMI 接口可播放 1080p 藍光光碟 (BD) / HD-DVD 光碟

 音效

- 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC898 音

  效編解碼器 )

- 支援高級藍光音效

- 支援 THX TruStudio

TM

 網路功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支援網路喚醒（Wake-On-LAN）

- 支援 Energy Efficient Ethernet 802.3az

- 支援雙 LAN 彙整功能

- 支援 PXE

 無線區域網路

WiFi + BT 模組

-

支援 IEEE 802.11a/b/g/n

-

支援 Dual-Band (2.4/5 GHz)

-

支援藍牙 4.0 Class II

 Rear Panel I/O

I/O 界面

 ( 後背板輸入 /

- 1 個 PS/2 鍵盤 / 滑鼠接口

 輸出接口 )

- 1 個 HDMI 接口

- 1 個光纖 SPDIF 輸出接口

- 2 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 8 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

  LED)

- 1 個 IEEE 1394 接口

- 1 個 LED CMOS 數據清除開關

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

  / 前置喇叭 / 麥克風 ( 見警告 7)

 SATA3

- 2 x Intel

®

 Z77 的 SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0,

  RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和 Intel

  Smart Response 技術 ), NCQ, AHCI 和熱插拔功能

- 4 x ASMedia ASM1061 的 SATA3 6.0Gb/s 接頭，支援 NCQ,

  AHCI 和熱插拔功能 (SATA3_A4 接頭和 eSATA3 接口共享資源 )

 USB 3.0

- 4 x Intel

®

 Z77 的後置 USB 3.0 接頭，支援 USB 1.0/2.0/3.0

  到 5Gb/s

226

ASRock  Z77 Extreme9  Motherboard

- 4 x Etron EJ188 的後置 USB 3.0 接頭，支援 USB 1.0/2.0/3.0

  到 5Gb/s

- 2 x Etron EJ188 的前置 USB 3.0 接頭 ( 支援 4 個 USB 3.0 接

  頭 )，支援 USB 1.0/2.0/3.0 到 5Gb/s

 接頭

- 4 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1, RAID

  5, RAID 10, Intel Rapid Storage 和 Intel Smart Response

  技術 ), NCQ, AHCI 和熱插拔功能

- 6 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 序列埠

- 1 x HDMI_SPDIF 接頭

- 1 x IEEE 1394 接頭

- 1 x 電源指示燈接頭

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- SLI/XFire 電源接頭

- 前置音效接頭

- 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

- 1 x Dr. Debug (7 段顯示器偵錯 LED)

 快速開關

- 1 個 LED CMOS 數據清除開關

- 1 個 LED 電源開關

- 1 個 LED 重置開關

 BIOS

- 64Mb AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能

  調節

 支援光碟

- 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 8）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 9）

- 華擎 APP Charger（見警告 10）

- 華擎 SmartView（見警告 11）

- 華擎 XFast USB（見警告 12）

- 華擎 XFast LAN（見警告 13）

繁體中文

227

ASRock  Z77 Extreme9  Motherboard

- 華擎 XFast RAM（見警告 14）

- 華擎 Crashless BIOS（見警告 15）

- 華擎 OMG (Online Management Guard)（見警告 16）

- 華擎 Internet Flash（見警告 17）

- 華擎除濕功能（見警告 18）

- Lucid Virtu Universal MVP（見警告 19）

  * 只有整合 GPU 的處理器才支援 Lucid Virtu Universal

   MVP。

- Hybrid Booster( 安心超頻技術 ):

  - 支援 CPU 無級頻率調控（見警告 20）

  - ASRock U-COP（見警告 21）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 晚安 LED 指示燈

 硬體監控

- CPU 溫度偵測

- 主機板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

  度 )

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

 操作系統

- Microsoft

®

 Windows

®

 7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元（見警告 22）

 認證

- FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

 （見警告 23）

 * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

繁體中文

228

ASRock  Z77 Extreme9  Motherboard

    警告！

1、 關於“Hyper-Threading Technology＂的設置，請參考 CD 光碟中的“User

Manual＂第 79 頁。

2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 20 頁的記憶體安裝指南。

3、 由於作業系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際記憶體容量可能小於 4GB。對於 Windows

®

作業系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。您可以透過華擎 XFast  RAM 來利用 Windows

®

無法使

用的記憶體。

4、 僅 PCIE1、PCIE2、PCIE3、PCIE5、PCIE6 和 PCIE7 插槽可支援 Gen 3 速

度。若要以 Gen 3 速度執行 PCI Express，請務必安裝 Ivy Bridge CPU。

如果安裝 Sandy Bridge CPU，則僅會以 PCI Express Gen 2 速度執行 PCI

Express。請閱讀第 22 頁了解詳情。

5、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel

®

網站

了解最新訊息。

6、 只有 Windows

®

  7  64 位元 /7 可支持 xvYCC 與 Deep  Color。只有當銀幕在

EDID 中支援 12bpc 時 ,Deep  Color 模式才會被開啟。只有 Windows

®

  7  64

位元 /7/Vista

TM

64 位元 /Vista

TM

支援 HBR。

7、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音效

輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請

參閱第 3 頁的表格瞭解正確的連接方式。

8、 ASRock  Extreme  Tuning  Utility  (AXTU) 是一款多合一的工具，易於操

作的使用者介面便於微調不同的系統功能（例如：Hardware  Monitor、

Fan  Control、Overclocking、OC  DNA 及 IES）。Hardware  Monitor 可顯

示系統的主要讀數；Fan  Control 可顯示並可供您調整風扇速度及溫度；

Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，

您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設

定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intelligent

Energy Saver)，當 CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量

以改善效率，並可兼顧運算效能。有關 ASRock  Extreme  Tuning  Utility

(AXTU) 的操作程序說明，請造訪 ASRock 網站。

華擎網站：http://www.asrock.com

9、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開機自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程式。啟動這一

程式後 , 只需把新的 B I O S 文件保存在隨身碟、磁盤或硬碟中 , 輕鬆點選

滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其他複雜的

更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。

10、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod  touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。只需安

裝 APP  Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP  Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可以在電腦

進入待命 (S1)、待命 (S3)、休眠 (S4) 或關機 (S5) 模式下持續為設備充電。

只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的充電體驗。

繁體中文

229

ASRock  Z77 Extreme9  Motherboard

11、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合

了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全

數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功

能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友

保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為

Windows

®

  7  /  7  64 位元  /  Vista

TM

  /  Vista

TM

  64 位元，而且您的瀏覽器

版本是 IE8。

ASRock 網站：http://www.asrock.com/Feature/SmartView/index.asp

12、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。

13、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

14、 華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項

新功能。它能充分利用 Windows

®

操作系統 32-bit CPU 無法使用的記憶體空

間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加快網路瀏

覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華

擎 XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻率，從而延長它

門的使用壽命。

15、 華擎 Crashless BIOS 能讓使用者安心地更新他們的 BIOS，而不用擔心發生

故障。如果在 BIOS 更新過程中斷電，華擎 Crashless BIOS 會在電源恢復後

自動完成 BIOS 更新程序。請注意，BIOS 文件需存放在 USB 的根目錄中。此

功能只支援 USB2.0 插槽。

16、 系統管理員能夠透過 OMG 制定網際網路的限制使用時間，或限制只可在規定

的時間存取網際網路。您可排程授予其他使用者進行網際網路存取的開始與

結束時間。為防止使用者規避 OMG 的限制，必須新增無權更改系統時間的訪

客帳號。

17、 Internet  Flash 在線升級功能會從我們的伺服器搜尋可用的 UEFI 韌體。

也就是說，系统可以自動從我們的伺服器上偵測到最新的 U E F I 檔案，且

不需要進入 W i n d o w s 操作系统即可進行更新。請注意：您需要使用 D H C P

設定下的電腦以啟用此功能。

18、 您可以透過開啓“除濕功能＂來防止主機板因受潮而損壞。當開啓除濕功

能後，電腦在進入 S4/S5 狀態時，會自動開機進行系統除濕。

19、 VIRTU  Universal  MVP 包括 Virtu 通用技術的基本功能，可虛擬化整合式

GPU 和獨立式 GPU，使 Breed 功能達到最佳效果。此外，它還採用 Virtual

Vsync

TM

技術，提供優良的視覺效果。利用 HyperFormance 技術所帶來的優

勢，VIRTU Universal MVP 透過智慧地減少 CPU、GPU 和顯示器之間數據流

的冗餘渲染任務，提高遊戲效能。

20、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準

C P U 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 C P U 和

主機板。

21、 當檢測到 C P U 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 C P U 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

繁體中文

230

ASRock  Z77 Extreme9  Motherboard

繁體中文

22、 Microsoft

®

  Windows

®

  XP  /  XP  64-bit 系統不支援華擎 XFast  RAM。Mi-

crosoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit 系統不

支援 WiFi + BT 模組、Intel

®

智能連接技術和 Intel

®

 USB 3.0 接頭。

23、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

支援 EuP 的電源供應器。根據 Intel

®

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

231

ASRock  Z77 Extreme9  Motherboard

繁體中文

默認設置

清除 CMOS

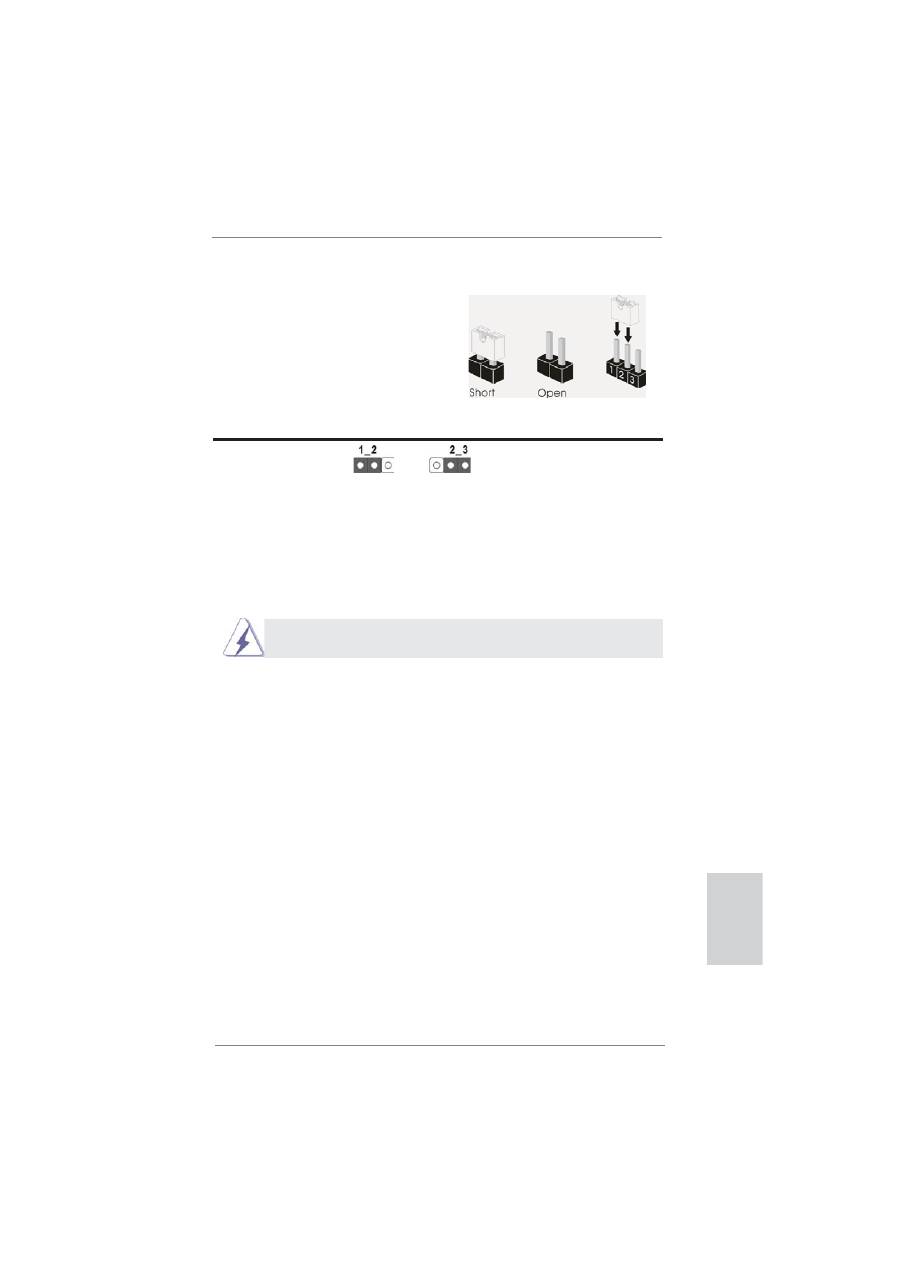

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接＂。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路＂。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接＂。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 22 項 )

註：

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

Clear CMOS開關的功能與Clear CMOS跳線相同。

232

ASRock  Z77 Extreme9  Motherboard

Serial ATA (SATA)

SATA 數據線的任意一端均可連

數據線

接 SATA/SATA2/SATA3 硬碟或者

( 選配 )

主機板上的 SATA2/SATA3 接口。

Serial ATA2 接口

這裡有四組 Serial ATA2

(SATA2_2_3: 見第 2 頁第 15 項 )

(SATA2) 接口支援 SATA 數據線

(SATA2_4_5: 見第 2 頁第 16 項 )

作為內部儲存設置。目前 SATA2

界面理論上可提供高達 3.0Gb/s

的數據傳輸速率。

Serial ATA3 接口

這裡有六組 Serial ATA3

(SATA3_A1_A2: 見第 2 頁第 12 項 )

(SATA3) 接口支援 SATA 數據線

(SATA3_A3_A4: 見第 2 頁第 13 項 )

作為內部儲存設置。目前 SATA3

(SATA3_0_1: 見第 2 頁第 14 項 )

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。若在後方 I/O

的 eSATA3 連接埠安裝硬碟，內

部 SATA3_A4 將失去作用。

1.4  接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

USB 2.0 擴充接頭

除了位於 I/O 面板的兩個 USB

(9 針 USB2_3)

2.0 接口之外，這款主機板有三

( 見第 2 頁第 26 項 )

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接

口。

繁體中文

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

Serial ATA (SATA)

請將 SATA 電源線黑色的一端連

電源線

接到 SATA 驅動器的電源接口。

( 選配 )

然後將 SATA 電源線白色的一端

連接到電源適配器的電源接口。

連接到電源

適配器

連接到 SATA 硬碟

電源接口

233

ASRock  Z77 Extreme9  Motherboard

繁體中文

USB 3.0 擴充接頭

除了位於 I/O 面板的八個 USB

(19 針 USB3_9_10)

3.0 接口之外，這款主機板有兩

( 見第 2 頁第 10 項 )

組 USB 3.0 接針。每組 USB 3.0

接針可以支援兩個 USB 3.0 接口

。

(19 針 USB3_11_12)

( 見第 2 頁第 9 項 )

紅外線模組接頭

這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

( 見第 2 頁第 33 項 )

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 36 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

IRTX

+5VSB

DUMMY

IRRX

GND

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 29 項 )

1

ATX+5VSB

IRTX

GND

IRRX

(9 針 USB4_5)

( 見第 2 頁第 27 項 )

(9 針 USB6_7)

( 見第 2 頁第 28 項 )

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

234

ASRock  Z77 Extreme9  Motherboard

系統面板接頭

可接各種不同燈，電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

( 見第 2 頁第 20 項 )

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開

關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接

到此接頭時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭

請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

( 見第 2 頁第 21 項 )

繁體中文

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

   Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

   和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

   A. 將 Mic_IN(MIC) 連接到 MIC2_L。

   B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

   C. 將 Ground(GND) 連接到 Ground(GND)。

   D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到 AC＇97 音效面板。

   E. 開啟前置麥克風。

      在 Windows

®

 XP / XP 64 位元作業系統中 :

      選擇＂Mixer＂。選擇＂Recorder＂。接著點選＂FrontMic＂。

      在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系統中 :

      在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording Volume＂。

235

ASRock  Z77 Extreme9  Motherboard

繁體中文

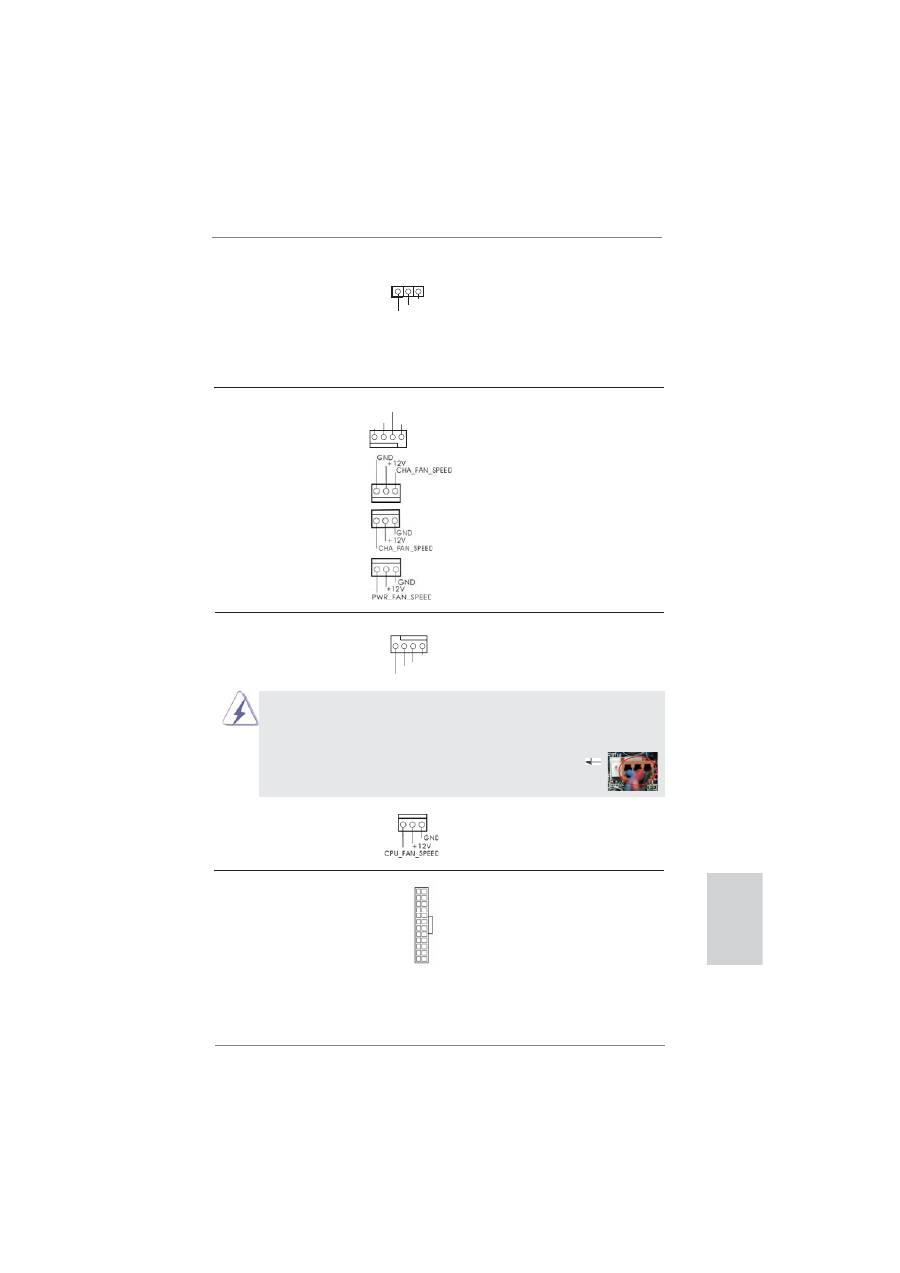

機箱 , 電源風扇接頭

請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 2 頁第 31 項 )

CHA_FAN1、CHA_FAN2 和

CHA_FAN3 支援風扇控制。

(3 針 CHA_FAN2)

( 見第 2 頁第 30 項 )

(3 針 CHA_FAN3)

( 見第 2 頁第 46 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 3 項 )

CPU 風扇接頭

請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，並讓黑線與接地的針腳相接

( 見第 2 頁第 4 項 )

。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

(4 針 CPU_FAN2)

( 見第 2 頁第 5 項 )

ATX 電源接頭

請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 8 項 )

12

 1

24

13

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

電源指示燈接頭

請將機箱電源指示燈連接到此接

(3 針 PLED1)

頭，以指示系統電源狀態。當系

( 見第 2 頁第 19 項 )

統正在運行時，LED 指示燈亮。

在 S1/S3 模式下，LED 指示燈會

不停閃爍。在 S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

1

PLED+

PLED+

PLED-

236

ASRock  Z77 Extreme9  Motherboard

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口

請將 ATX 12V 電源供應器連接到

(8 針 ATX12V1)

這個接頭。

( 見第 2 頁第 1 項 )

序列埠

這個序列埠 COM1 支援一個序列

(9 針 COM1)

埠的裝置。

( 見第 2 頁第 34 項 )

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音效輸出至 HDMI 顯示卡，支援

( 見第 2 頁第 35 項 )

將電腦連接至帶 HDMI 的數位電

視 / 投影機 / 液晶銀幕等設備。

請將 HDMI 顯示卡的 HDMI_SPDIF

接口連接到這個接頭。

8

   5

4

   1

繁體中文

8                  5

4                  1

SPDIFOUT

GND

1

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

SLI/XFIRE 電源接頭

一般不需要使用這個接頭，但是

(4 針 SLI/XFIRE_POWER1)

如果主機板上同時插入兩張顯示

( 見第 2 頁第 45 項 )

卡時，請將它連接到硬碟電源接

口。

IEEE 1394 接口

除了位於 I/O 面板的一個默認

(9 針 FRONT_1394)

IEEE 1394 接口之外，這款主機

( 見第 2 頁第 32 項 )

板有一組 IEEE 1394 接針。這組

IEEE 1394 接針可支援一個 IEEE

1394 接口。

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

237

ASRock  Z77 Extreme9  Motherboard

繁體中文

1.5 快速開關

本主機板有三個快速開關 : 電源開關 , 重置開關與 C M O S 數據清除開關 , 可讓用戶快

速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。

電源開關

電源開關是一種快速開關 , 可

(PWRBTN)

讓用戶快速開啟 / 關閉系

( 見第 2 頁第 18 項 )

統。

重置開關

重置開關是一種快速開關 , 可

(RSTBTN)

讓用戶快重置系統。

( 見第 2 頁第 17 項 )

CMOS 數據清除開關

CMOS 數據清除開關是一種快

(CLRCBTN)

速開關 , 可讓用戶快速清除

( 見第 3 頁第 17 項 )

CMOS 中的數據。
