82

ASRock  Z77 Extreme9  Motherboard

1.  Introduction

Merci pour votre achat d’une carte mère ASRock

Z77 Extreme9

, une carte mère

très

fi

 able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans noti

fi

 cation. Au

cas où n’importe qu’elle modi

fi

 cation intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

Z77 Extreme9

(Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm)

Guide d’installation rapide ASRock

Z77 Extreme9

CD de soutien ASRock

Z77 Extreme9

Six câbles de données de série ATA (SATA) (en option)

Deux câble d’alimentation de série ATA (SATA) HDD (en option)

Un I/O Panel Shield

Deux carte Pont_ASRock SLI

Un carte 3S_Pont_ASRock SLI

Un carte pont à trois voies SLI ASRock

Un boîtier ASRock Wi-SB

Douze vis

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

7 / 7 64 bits

/ Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer l'option BIOS

dans Con

fi

 guration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

background image

83

ASRock  Z77 Extreme9  Motherboard

Français

1.2  Spécifications

 Format

- Facteur de forme ATX:

  12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Design de condensateur Premium Gold (condensateurs

  polymère conducteur de qualité supérieure 100% fabriqués

  au Japon)

 CPU

- Prend en charge les processeurs Intel

®

 Core

TM

 i7 / i5 / i3

  2ème et 3ème génération sur socket LGA1155

- Conception Digi Power

- 8 + 4 Power Phase conception

- Prend en charge la technologie Intel

®

 Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

  série K

- Prise en charge de la technologie Hyper-Threading

  (voir

ATTENTION 1

)

 Chipsets

- Intel

®

 Z77

- Prend en charge les technologies Intel

®

 Rapid Start et Smart

  Connect

 Mémoire

- Compatible avec la Technologie de Mémoire à Canal

  Double (voir

ATTENTION 2

)

- 4 x slots DIMM DDR3

- Supporter DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)

  /1600/1333/1066 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 32GB

  (voir

ATTENTION 3

)

- Prend en charge le pro

fi

 l de mémoire extrême Intel

®

 (XMP)

  1.3/1.2

 Slot d’extension

- 5 x slots PCI Express 3.0 x16 (PCIE2 : mode x16;

  PCIE1/PCIE3/PCIE5/PCIE7 : mode x16/0/16/0 ou mode

  x8/8/8/8) (voir

ATTENTION 4

)

  * PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

®

    Ivy Bridge. Avec le processeur Intel

®

 Sandy Bridge, seul

    PCIE 2.0 est pris en charge.

- 1 x slot PCI Express 2.0 x16 (PCIE4 : mode x4)



- 1 x slot PCI Express 2.0 x1

- 1 x emplacement mini-PCI Express : pour module wi-

fi

  + BT

- Prend en charge AMD Quad CrossFireX

TM

, 4-Way

  CrossFireX

TM

, 3-Way CrossFireX

TM

 et CrossFireX

TM

- Prend en charge NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way

  SLI

TM

 et SLI

TM

background image

84

ASRock  Z77 Extreme9  Motherboard

Français

 VGA sur carte

 *

Intel

®

 HD Graphics avec visuels intégrés (Built-in Visuals) et

  les sorties VGA sont uniquement pris en charge par les

  processeurs à GPU intégré.

- Supporte Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick

  Sync Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 avec CPU Intel

®

 Ivy Bridge,

  Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

®

 Sandy

  Bridge

- Mémoire partagée max 1760MB (voir

ATTENTION 5

)

- Prend en charge le HDMI 1.4a avec une résolution

  maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

  HBR (High Bit Rate Audio : Audio à haut débit binaire) avec

  HDMI (Moniteur compatible HDMI requis)

  (voir

ATTENTION 6

)

- Prise en charge de la fonction HDCP avec port HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

  port HDMI

 Audio

- 7,1 CH HD Audio avec protection de contenu

  (Realtek ALC898 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Support du Wake-On-LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

- Prend en charge le protocole double LAN avec fonction

  pairage

- Supporte PXE

LAN sans

fi

 l

Module WiFi + BT



- Prend en charge le IEEE 802.11a/b/g/n

 -

Prend en charge le Dual-Band (2.4/5 GHz)

- Prise en charge Bluetooth 4.0 classe 2

 Panneau arrière

I/O Panel

- 1 x port clavier/souris PS/2

- 1 x port HDMI

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

background image

85

ASRock  Z77 Extreme9  Motherboard

Français

- 8 x ports USB 3.0 par défaut

- 2 x ports LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE

  et LED VITESSE)

- 1 x port IEEE 1394

- 1 x interrupteur d’effacement du CMOS avec LED

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

  Entrée Ligne / Haut-parleur frontal / Microphone

  (voir

ATTENTION 7

)



 SATA3

- 2 x connecteurs SATA3 6,0 Gb/s par Intel

®

 Z77, prennent en

  charge les fonctions RAID (RAID 0, RAID 1, RAID 5,

  RAID 10, Intel Rapid Storage et Intel Smart Response),

  NCQ, AHCI et « Hot Plug » (Branche ment à chaud)



- 4 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061,

  prennent en charge les fonctions NCQ, AHCI et « Hot

  Plug » (Branche ment à chaud) (le connecteur SATA3_A4

  est partagé avec le port eSATA3)

 USB 3.0

- 4 x ports USB3.0 à l’arrière par Intel

®

 Z77, prennent en

  charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 4 x ports USB3.0 à l’arrière par Etron EJ188, prennent en

  charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 2 x barrette USB3.0 en façade (prend en charge 4 ports

  USB 3.0) par Etron EJ188, prend en charge USB 1.0/2.0/3.0

  jusqu’à 5 Gb/s

 Connecteurs

- 4 x connecteurs SATA2, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 3.0Go/s,

  supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage et Intel Smart Response), NCQ, AHCI et

  Hot Plug (Branchement à chaud)

- 6 x connecteurs SATA3, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x connecteur IEEE 1394

- 1 x Connecteur de LED d’alimentation

- Connecteur pour ventilateur de CPU/Châssis/pouvoir

  Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

background image

86

ASRock  Z77 Extreme9  Motherboard

Français

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

  supplémentaires)

- 2 x En-tête USB 3.0 (prendre en charge 4 ports USB 3.0

  supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

 Interrupteur

- 1 x interrupteur d’effacement du CMOS avec LED

rapide

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

 BIOS

- 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

  Multi-ajustement

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite multimédia

  ASRock MAGIX - OEM

 Caractéristique

-

Utilitaire ASRock Extreme Tuning (AXTU)

unique

  (voir

ATTENTION 8

)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir

ATTENTION 9

)

- Chargeur ASRock APP (voir

ATTENTION 10

)

- ASRock SmartView (voir

ATTENTION 11

)

- ASRock XFast USB (voir

ATTENTION 12

)

- ASRock XFast LAN (voir

ATTENTION 13

)

- ASRock XFast RAM (voir

ATTENTION 14

)

- ASRock Crashless BIOS (voir

ATTENTION 15

)

- ASRock OMG (Online Management Guard)

  (voir

ATTENTION 16

)

- ASRock Internet Flash (voir

ATTENTION 17

)

- Fonction déshumidi

fi

 cateur ASRock (voir

ATTENTION 18

)

- Lucid Virtu Universal MVP (voir

ATTENTION 19

)

  * Lucid Virtu Universal MVP est uniquement pris en charge

    par les processeurs à GPU intégré.

- L’accélérateur hybride:



- Contrôle direct de la fréquence CPU

  (voir

ATTENTION 20

)

- ASRock U-COP (voir

ATTENTION 21

)

- Garde d’échec au démarrage (B.F.G.)

- DEL veilleuse

background image

87

ASRock  Z77 Extreme9  Motherboard

Français

 ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

ATTENTION!

1.  En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 79 du manuel de l’utilisateur sur le CD tech-

nique.

2.  Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 20

pour réaliser une installation correcte.

3.  Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

®

7 /

Vista

TM

 / XP. Avec Windows

®

 OS avec CPU 64 bits, il n’y a pas ce genre

de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

mémoire que Windows

®

 ne peut pas utiliser.

4.  PCIE1, PCIE2, PCIE3, PCIE5, PCIE6 et PCIE7 prend en charge une

vitesse pouvant atteindre Gen 3. Pour pouvoir utiliser PCI Express en

 Surveillance

- Détection de la température de l’UC

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/pouvoir

  ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

  réglage automatique de la vitesse du ventilateur pour

  châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis à plusieurs

  vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

  / XP / XP 64-bit (voir

ATTENTION 22

)

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

  (voir

ATTENTION 23

)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

background image

88

ASRock  Z77 Extreme9  Motherboard

Français

vitesse Gen 3, vous devez installer le processeur Ivy Bridge. Si vous

installez le processeur Sandy Bridge, PCI Express ne fonctionnera qu’en

vitesse PCI Express Gen 2. Veuillez lire à la page 22 pour plus d’informa-

tions.

5.  La dimension maximum du memoire partage est de

fi

 nie par le vendeur

de jeu de puces et est sujet de changer. Veuillez veri

fi

 er la Intel

®

 website

pour les informations recentes SVP.

6.  xvYCC et Deep Color ne sont pris en charge que sous Windows

®

 7 64-

bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en

charge 12bpc en EDID. HBR est pris en charge sous Windows

®

 7 64-bit /

7 / Vista

TM

 64-bit / Vista

TM

.

7.  Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

8.  ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une

interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du

ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de

périphériques, il af

fi

 che les valeurs principales de votre système.

Dans Contrôle du ventilateur, il af

fi

 che la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

 un

pro

fi

 l et les partager avec vos amis. Vos amis pourront alors installer

 le

pro

fi

 l OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne

sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

9.  O ASRock Instant Flash é um utilitário de

fl

 ash do BIOS incorporado

na memória Flash ROM. Esta prática ferramenta de actualização do

BIOS permite-lhe actualizar o BIOS do sistema sem necessitar de entrar

nos sistemas operativos, como o MS-DOS ou o Windows

®

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de con

fi

 guração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo

fi

 cheiro de BIOS numa unidade

fl

 ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com apenas

alguns cliques sem ter de utilizar outra disquete ou outro complicado

utilitário de

fl

 ash. Note que a unidade

fl

 ash USB ou a unidade de disco

rígido devem utilizar o sistema de

fi

 cheiros FAT32/16/12.

10.  Si vous désirez un moyen plus rapide et moins contraignant de recharger

background image

89

ASRock  Z77 Extreme9  Motherboard

Français

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suf

fi

 t d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même pris

en charge lorsque le PC passe en mode Veille (S1), Suspension à

la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

11.  SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en

exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le

contact avec vos amis itinérants. Pour utiliser la fonction SmartView,

veuillez vous assurez que votre version de système d’exploitation est

Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits, et que vous utilisez le

navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/

SmartView/index.asp

12.  ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

13.  ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez con

fi

 gurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du tra

fi

 c : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des

fi

 chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les

fl

 ux

de données que vous êtes en train de transférer.

14.  ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité

l’espace mémoire que les processeurs du système d’exploitation Win-

dows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue

le temps de chargement des sites Internet précédemment visités, ren-

dant la navigation sur le web plus rapide que jamais. Il rend également

l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage

indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à

vos SSD ou HDD a

fi

 n d’accroitre leur durée de vie utile.

15.  ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

background image

90

ASRock  Z77 Extreme9  Motherboard

Français

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les

fi

 chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

16. Via OMG, les administrateurs ont la possibilité d’instaurer un couvre-

feu Internet ou de spéci

fi

 er des plages horaires durant lesquelles l’accès

Internet sera restreint. Il est ainsi possible de con

fi

 gurer l’heure de début

et l’heure de

fi

 n autorisant l’accès à Internet par les autres utilisateurs.

A

fi

 n d’éviter que ces derniers ne puissent contourner le système OMG,

il est nécessaire de créer des comptes invité non dotés d’un accès aux

réglages de l’heure du système.

17.  La fonction Internet Flash recherche les mises à jour disponibles pour le

microprogramme UEFI sur nos serveurs. En d’autres termes, le système

est capable de détecter automatiquement la mise à jour UEFI la plus

récente sur nos serveurs et la transmet sans avoir à accéder au système

d’exploitation Windows. Veuillez noter que le service DHCP doit être ac-

tivé sur votre ordinateur pour pouvoir utiliser cette fonction.

18.  L’utilisateur peut prévenir les dégâts sur la carte mère dus à l’humidité en

activant la “ Fonction déshumidi

fi

 cateur “. Lors de l’activation de la fonc-

tion déshumidi

fi

 cateur, l’ordinateur se met en marche automatiquement

pour déshumidi

fi

 er le système après être entré à l’état S4/S5.

19.  VIRTU Universal MVP intègre toutes les fonctionnalités de base de la

technologie Virtu Universal, qui virtualise GPU intégrée et GPU discrète

pour des fonctionnalités optimales. Il est également doté de la fonction

Virtual Vsync

TM

 pour une qualité visuelle sans compromis. Ajoutez à cela

les avantages de la technologie HyperFormance, et VIRTU Universal

MVP vous permettra d’obtenir des performances de jeu inégalées en

réduisant intelligemment les tâches redondantes du rendu lors du

fl

 ux

entre le CPU, le GPU de la carte graphique et l’écran.

20.  Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

21.  Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-

tiquement. Avant de redémarrer le système, veuillez véri

fi

 er que le ven-

tilateur d’UC sur la carte mère fonctionne correctement et débranchez le

cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation

de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU

le dissipateur lors de l’installation du PC.

22.  ASRock XFast RAM n’est pas pris en charge par Microsoft

®

 Windows

®

XP / XP 64-bit. Module WiFi + BT, les technologie Intel

®

 Smart Connect

et ports Intel

®

 USB 3.0 n’est pas pris en charge par Microsoft

®

 Windows

®

Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit.

23.  EuP, qui signi

fi

 e Energy Using Product (Produit Utilisant de l’Energie), est

une disposition établie par l’Union Européenne pour dé

fi

 nir la consom-

background image

91

ASRock  Z77 Extreme9  Motherboard

Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 22)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

mation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’ef

fi

 cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

background image

92

ASRock  Z77 Extreme9  Motherboard

Français

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

 mere.

Connecteurs Série ATA2

Ces quatre connecteurs Série

(SATA2_2_3: voir  p.2  No. 15)

ATA2 (SATA2) prennent en

(SATA2_4_5: voir  p.2  No. 16)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces six connecteurs Série

(SATA3_A1_A2: voir  p.2  No. 12)

ATA3 (SATA3) prennent en

(SATA3_A3_A4: voir  p.2  No. 13)

charge les câbles SATA pour

(SATA3_0_1: voir  p.2  No. 14)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s. Si vous

installez le disque dur sur le

port eSATA3 sur le panneau

E/S arrière, le connecteur

SATA3_A4 interne ne

 fonctionne

pas.

1.4  En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

background image

93

ASRock  Z77 Extreme9  Motherboard

Français

En-tête USB 3.0

En plus des huit ports USB

(USB3_9_10 br.19)

3.0 par défaut sur le panneau

(voir  p.2  No. 10)

E/S, il y a deux barrette USB 3.0

sur la carte mère. Chaque

embase USB 3.0 peut prendre

en charge 2 ports USB 3.0.

(USB3_11_12 br.19)

(voir  p.2  No. 9)

En-tête USB 2.0

A côté des deux ports USB 2.0

(USB2_3 br. 9)

par défaut sur le panneau E/S,

(voir  p.2  No. 26)

il y a trois embases USB 2.0

sur cette carte mère. Chaque

embase USB 2.0 peut prendre

(USB4_5 br. 9)

en charge 2 ports USB 2.0.

(voir  p.2  No. 27)

(USB6_7 br. 9)

(voir  p.2  No. 28)

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

Cordon d’alimentation

Veuillez connecter l’extrémité

Série ATA (SATA)

noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon

d’alimentation SATA sur le

connecteur d’alimentation de

l’unité d’alimentation électrique.

c o n n e c t e r   à

l’unité

d’alimentation

électrique

connecter au connecteur

d’alimentation du disque

dur SATA

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

background image

94

ASRock  Z77 Extreme9  Motherboard

Français

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che, mais le

fi

 l

    de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

    correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

    châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous:



    A. Connectez Mic_IN (MIC) à MIC2_L.



    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).



    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.



    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1 br. 9)

plusieurs fonctions du panneau

(voir  p.2  No. 20)

 système

frontal.

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1 br. 5)

infrarouge optionnel de transfert

(voir  p.2  No. 33)

et de réception sans

fi

 l.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connecteur audio panneau

C’est une interface pour un

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir  p.2  No. 36)

permet le branchement et le

contrôle commodes de

 périphériques

audio.

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2  No. 29)

background image

95

ASRock  Z77 Extreme9  Motherboard

Français

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

 en-tête.

(voir  p.2  No. 21)

LED di accensione

Collegare il LED di accensione

(PLED1 br. 3)

chassi per indicare lo stato di

(voir  p.2  Nr. 19)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

background image

96

ASRock  Z77 Extreme9  Motherboard

Français



Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

(CPU_FAN2 br. 3)

(voir  p.2  No. 5)

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 8)

 tête.

12

 1

24

13

12

 1

24

13

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 4)

noir sur la broche de terre.

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

(voir  p.2  No. 31)

pour ventilateur et faites



correspondre

le

fi

 l noir à la

(CHA_FAN2 br. 3)

broche de terre. CHA_FAN1,

(voir  p.2  No. 30)

CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3)

contrôle du ventilateur.

(voir  p.2  No. 46)

(PWR_FAN1 br. 3)

(voir  p.2  No. 3)

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

background image

97

ASRock  Z77 Extreme9  Motherboard

Français

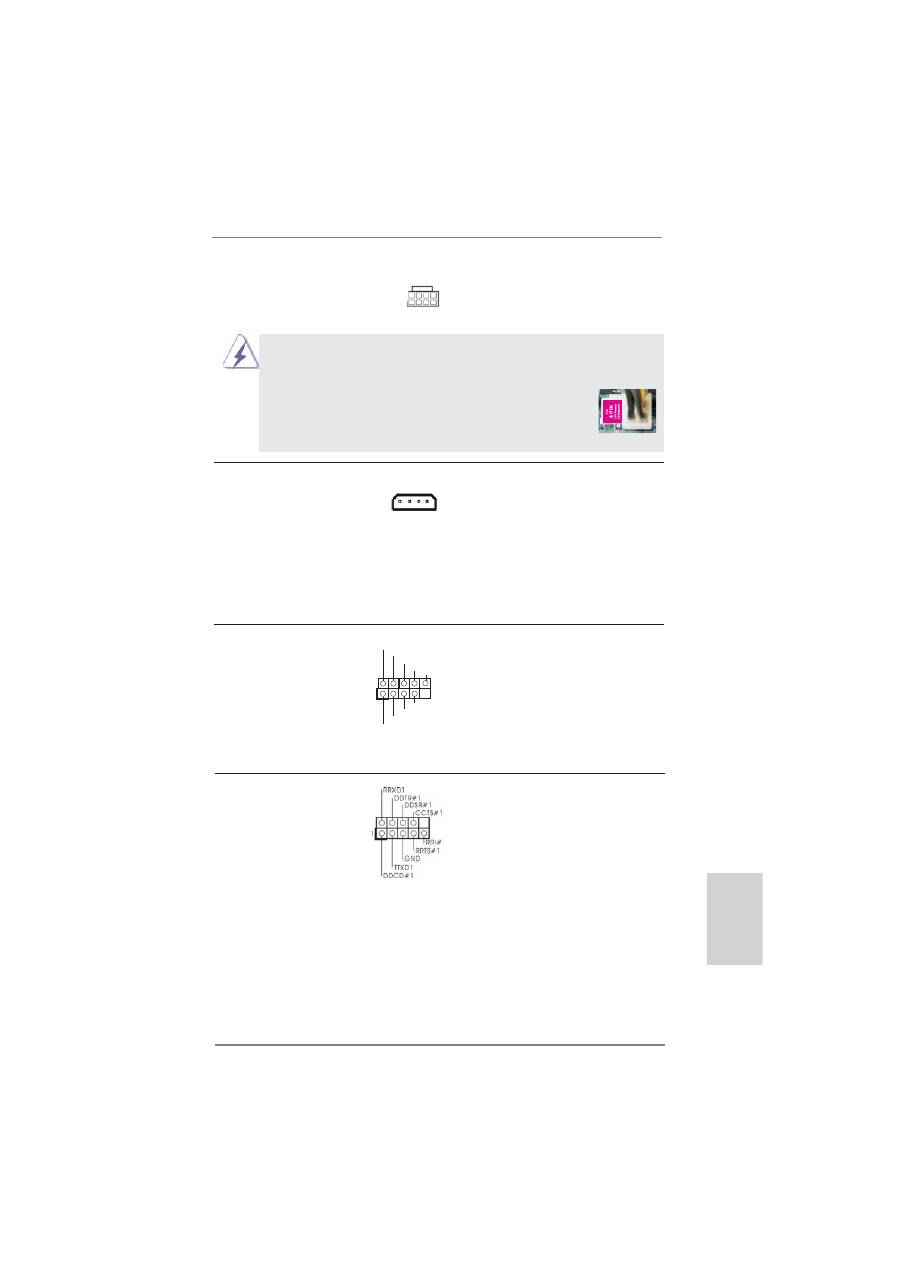

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 34)

un module de port COM.

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

 d’alimentation

électrique

ATX

(voir  p.2  No. 1)

12V sur ce connecteur.

8                  5

4                  1

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

  la

broche

5.

4-Installation d’alimentation à 4 broches ATX 12V

8

   5

4

   1

Connecteur d’alimentation SLI/XFIRE

Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER1 br. 4)

ce connecteur, mais veuillez le

(voir  p.2  No. 45)

brancher avec un connecteur

d’alimentation pour disques

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

 temps.

Header de IEEE 1394

Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir  p.2  No. 32)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

 1394.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

background image

98

ASRock  Z77 Extreme9  Motherboard

Français

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.2  No. 17)

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.

L’interrupteur d’effacement de

CMOS est un interrupteur rapide

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Interrupteur d’effacement de CMOS

(CLRCBTN)

(voir  p.3  No. 17)

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.2  No. 18)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.2  No. 35)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

SPDIFOUT

GND

1
