ASRock Z77 Extreme9: 1. Introducción

118

ASRock  Z77 Extreme9  Motherboard

1.  Introducción

Gracias por su compra de ASRock

Z77 Extreme9

 placa madre, una placa de con-

fi

 anza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especi

fi

 caciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modi

fi

 cación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock    http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra

página web con el número de modelo especí

fi

 co de su placa.

 www.asrock.com/support/index.asp

1.1  Contenido de la caja

Placa base ASRock

Z77 Extreme9

(Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”)

Guía de instalación rápida de ASRock

Z77 Extreme9

CD de soporte de ASRock

Z77 Extreme9

Seis cables de datos Serial ATA (SATA) (Opcional)

Dos cables de alimentación HDD Serial ATA (SATA) (Opcional)

Una protección I/O

Dos tarjeta ASRock SLI_Bridge

Una tarjeta ASRock SLI_Bridge_3S

Una tarjeta SLI Bridge de 3 direcciones de ASRock

Una caja ASRock Wi-SB

Doce tornillos

ASRock le recuerda...

Para mejorar el rendimiento en Windows

®

7 / 7 64 bits / Vista

TM

/ Vista

TM

64 bits,  es recomendable establecer la opción del BIOS de la con

fi

 gura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la con

fi

 guración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Español

119

ASRock  Z77 Extreme9  Motherboard

Español

1.2  Especificación

 Plataforma

- Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”

- Diseño de condensadores de oro de calidad superior

  (condensadores de polímero conductor de alta calidad de

  fabricación 100% japonesa)

 Procesador

- Admite procesadores Intel

®

 Core

TM

 i7 / i5 / i3 de la 3ª y 2ª

  generación en el paquete LGA1155

- Diseño de alimentación digital

- Diseño de fases de potencia 8 + 4

- Admite la tecnología Intel

®

 Turbo Boost 2.0 Technology

- Admite procesador desbloqueado de la serie K

- Admite tecnología Hyper Threading (ver

ATENCIÓN 1

)

 Chipset

 -

Intel

®

 Z77

- Admite las tecnologías Intel

®

 Rapid Start y Smart Connect

 Memoria

- Soporte de Tecnología de Memoria de Doble Canal

  (ver

ATENCIÓN 2

)

- 4 x DDR3 DIMM slots

- Apoya DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)/

  1600/1333/1066 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 32GB

  (vea

ATENCIÓN 3

)

- Compatible con Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

Ranuras de

- 5 x ranuras PCI Express 3.0 x16 (PCIE2: modo x16; PCIE1/

Expansión

  PCIE3/PCIE5/PCIE7: modo x16/0/16/0 o modo x8/8/8/8)

  (vea

ATENCIÓN 4

)

  * PCIE 3.0 solamente se admite con una CPU Intel

®

 Ivy

    Bridge. Con una CPU Intel

®

 Sandy Bridge, solamente

    admite PCIE 2.0.

- 1 x ranura PCI Express 2.0 x16 (PCIE4: modo x4)

- 1 x ranura PCI Express 2.0 x1

- 1 x ranura de mini-PCI Express: para el módulo WiFi + BT

- Compatible con AMD Quad CrossFireX

TM

, 4-Way

  CrossFireX

TM

, 3-Way CrossFireX

TM

 y CrossFireX

TM

- Compatible con NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way

  SLI

TM

 y SLI

TM

VGA OnBoard

* Los efectos visuales incorporados con grá

fi

 cos de alta

  de

fi

 nición Intel

®

 y las salidas VGA sólo se soportan con

  procesadores con GPU integrada.

 -

Admite

Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick Sync

  Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

120

ASRock  Z77 Extreme9  Motherboard

Español

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 con CPU Intel

®

 Ivy Bridge, Pixel

  Shader 4.1, DirectX 10.1 con CPU Intel

®

 Sandy Bridge

- 1760MB de Memoria máxima compartida (vea

ATENCIÓN 5

)

- Admite HDMI 1.4a con una resolución máxima de 1920x1200

  a 60 Hz

- Admite Sincronización automática entre audio y vídeo, Deep

  Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con

  HDMI (se necesita un monitor compatible con HDMI)

  (ver

ATENCIÓN 6

)

- Admite la función HDCP con puerto HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

  con puerto HDMI

Audio

- 7.1 CH HD Audio con Protección de Contenido

  (Realtek ALC898 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

- Compatible con THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Soporta Wake-On-LAN

- Compatible con Ethernet 802.3az de bajo consumo

  energético

- Admite LAN dual con la función de trabajo en equipo

- Compatible con PXE

LAN inalámbrica

Módulo WiFi + BT

- Compatible con IEEE 802.11a/b/g/n

 -

Compatible con Dual-Band (2.4/5 GHz)

- Admite Bluetooth 4.0 clase 2

Entrada/Salida

de

I/O Panel

 Panel Trasero

- 1 x puerto de teclado/ratón PS/2

- 1 x puerto HDMI

- 1 x puerto de salida óptica SPDIF

- 2 x puertos USB 2.0 predeterminados

- 1 x Conector eSATA3

- 8 x puertos USB 3.0 predeterminados

- 2 x puertos LAN RJ-45 con LED (LED de ACCIÓN/ENLACE

  y LED de VELOCIDAD)

- 1 x puerto IEEE 1394

- 1 x conmutador de borrado de memoria CMOS con

  indicador LED

121

ASRock  Z77 Extreme9  Motherboard

Español

- Conexión de audio: Altavoz trasero / Central / Bajos /

  Entrada de línea / Altavoz frontal / Micrófono

  (ver

ATENCIÓN 7

)

 SATA3

- 2 x conectores SATA3 de 6,0 Gb/s con chip Intel

®

 Z77 con

  funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage y tecnología Intel Smart Response), NCQ,

  AHCI y de “Hot Plug” (conexión en caliente)

- 4 x conectores SATA3 de 6,0 Gb/s con chip ASMedia

  ASM1061 con funciones NCQ, AHCI y de “Hot Plug” (conexión

  en caliente) (los puertos SATA3_A4 y eSATA3 son

  compartidos)

 USB 3.0

- 4 x puertos USB 3.0 traseros de Intel

®

 Z77, compatible con

  USB 1.0/2.0/3.0 de hasta 5 GB/s

- 4 x puertos USB 3.0 traseros de Etron EJ188 compatible con

  USB 1.0/2.0/3.0 de hasta 5 GB/s

- 2 x cabecera USB 3.0 delantera (compatible con 4 puertos

  USB 3.0) de Etron EJ188, compatible con USB 1.0/2.0/3.0

  de hasta 5 GB/s

Conectores

- 4 x conexiones SATA2, admiten una velocidad de

  transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID

  0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología

  Intel Smart Response), NCQ, AHCI y de Hot Plug

- 6 x conexiones SATA3, admiten una velocidad de

  transferencia de datos de hasta 6,0Gb/s

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

  consumidor

- 1x En-tête de port COM

- 1 x cabecera HDMI_SPDIF

- 1 x cabecera IEEE 1394

- 1 x cabecera de indicador LED de encendido

- Conector de ventilador de CPU / chasis / alimentación

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power

- Cabezal de alimentación SLI/XFIRE

- Conector de audio de panel frontal

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)

- 2 x Cabezal USB 3.0 (admite 4 puertos USB 3.0 adicionales)

- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

 Conmutador

- 1 x conmutador de borrado de memoria CMOS con

rápido

  indicador LED

- 1 x conmutador de encendido con indicador LED

122

ASRock  Z77 Extreme9  Motherboard

Español

- 1 x conmutador de reinicio con indicador LED

 BIOS

- 64Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

  VCCSA Voltage

 CD de soport

- Controladores, utilidades, software de antivirus (versión de

  prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto

  multimedia ASRock MAGIX - OEM

 Característica

- ASRock Extreme Tuning Utility (AXTU) (vea

ATENCIÓN 8

)

 Única

- ASRock Instant Boot

- ASRock Instant Flash (vea

ATENCIÓN 9

)

- ASRock APP Charger (vea

ATENCIÓN 10

)

- ASRock SmartView (vea

ATENCIÓN 11

)

- ASRock XFast USB (vea

ATENCIÓN 12

)

- ASRock XFast LAN (vea

ATENCIÓN 13

)

- ASRock XFast RAM (vea

ATENCIÓN 14

)

- ASRock Crashless BIOS (vea

ATENCIÓN 15

)

- ASRock OMG (Online Management Guard)

  (vea

ATENCIÓN 16

)

- ASRock Internet Flash (vea

ATENCIÓN 17

)

- Función Deshumidi

fi

 cador ASRock (vea

ATENCIÓN 18

)

- Lucid Virtu Universal MVP (vea

ATENCIÓN 19

)

  * Lucid Virtu Universal MVP sólo se soporta con

    procesadores con GPU integrada.

- Ampli

fi

 cador Híbrido:

  - Stepless control de frecuencia de CPU

    (vea

ATENCIÓN 20

)

  - ASRock U-COP (vea

ATENCIÓN 21

)

  - Protección de Falla de Inicio (B.F.G..)

- Indicador LED nocturno

Monitor

- Sensibilidad a la temperatura del procesador

Hardware

- Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU /

  chasis / alimentación

- Ventilador silencioso del procesador y el chasis (ajuste

  automático de la velocidad del ventilador del chasis en

  función de la temperatura del procesador)

123

ASRock  Z77 Extreme9  Motherboard

Español

 ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.

ATENCIÓN !

1.  Por favor consulte página 79 del Manual del Usuario en el soporte CD

sobre la con

fi

 guración de Hyper-Threading Technology.

2.  Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 20 para

su correcta instalación.

3.  Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

®

7 / Vista

TM

 / XP. Para equipos con Windows

®

 OS con CPU de 64-bit, no

existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la

memoria que no puede usar Windows

®

.

4.  Además, solamente la ranura PCIE1, PCIE2, PCIE3, PCIE5, PCIE6 y

PCIE7 admite la velocidad Gen 3. Para conseguir que PCI Express fun-

cione a una velocidad Gen 3, debe instalar la CPU Ivy Bridge. Si instala

la CPU Sandy Bridge, PCI Express solamente funcionará a velocidad

PCI Express Gen 2. Por favor lea en la página 22 para obtener detalles.

5.  El tamaño de la memoria compartido máximo es de

fi

 nido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site

de Intel

®

 para la información más última.

- Control de ajuste de la velocidad del ventilador de la CPU /

  chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS

- En conformidad con

Microsoft

®

 Windows

®

 7 / 7 64 bits /

  Vista

TM

 / Vista

TM

 64 bits / XP / XP 64 bits (vea

ATENCIÓN 22

)

Certi

fi

 caciones

- FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

  alimentación que cumpla con la directiva ErP/EuP)

  (vea

ATENCIÓN 23

)

 * Para más información sobre los productos, por favor visite nuestro sitio web:

    http://www.asrock.com

124

ASRock  Z77 Extreme9  Motherboard

Español

6.  Las funciones xvYCC y Deep Color solamente se admiten con el sistema

operativo Windows

®

 7 de 64 bits/ 7. El modo Deep Color solamente se

habilitará si la pantalla admite 12 bpc en EDID. HBR se admite en Win-

dows

®

 7 64 bits / 7 / Vista

TM

 64 bits / Vista

TM

.

7.  Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece

soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales.

Consulte la tabla en la página 3 para una conexión correcta.

8.  ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema

mediante una interfaz sencilla, que incluye supervisión de hardware,

control de ventiladores, función de aumento de la velocidad del reloj,

DNA OC y IES. La función de supervisión de hardware, muestra las

principales lecturas del sistema. La función de control de los

ventiladores, muestra la velocidad y la temperatura de los ventiladores y

permite ajustarlas. La función de aumento de la velocidad del reloj,

permite aumentar la frecuencia de la CPU para conseguir un rendimiento

óptimo del sistema. La función DNA OC permite guardar la con

fi

 guración

OC como un per

fi

 l y compartirla con sus amigos. Después, sus

amistados pueden cargar el per

fi

 l OC en sus propios sistemas para

obtener la misma con

fi

 guración OC. En el protector de energía

inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede

reducir el número de fases de salida para mejorar la e

fi

 ciencia cuando

los núcleos de la CPU están inactivos sin que el rendimiento de cálculo

disminuya. Visite nuestro sitio Web para obtener los procedimientos de

funcionamiento de ASRock Extreme Tuning Utility (AXTU).

Sitio Web de ASRock: http://www.asrock.com

9.  ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

MS-DOS o Windows

®

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al menú de

con

fi

 guración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad

fl

 ash USB, unidad de disco

fl

 exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco

fl

 exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad

fl

 ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

10.  Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

125

ASRock  Z77 Extreme9  Motherboard

Español

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes.

Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

11.  SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

de su sistema operativo es Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

12.  ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del

dispositivo.

13.  ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede con

fi

 gurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede re-

ducir la latencia en los mismos. Gestionar el trá

fi

 co: Puede ver vídeo en

alta de

fi

 nición de Youtube y descargar archivos simultáneamente. Análi-

sis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

fi

 riendo actualmente.

14.  ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que

no se puede utilizar con procesadores de 32 bits en sistemas operativos

Windows

®

. ASRock XFast RAM acorta el tiempo de carga de los sitios

Web visitados con anterioridad, lo que permite navegar por Internet

mucho más rápido que nunca. Además, también aumenta la velocidad

de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es

que reduce la frecuencia de acceso a las unidades de estado sólido (SSD)

o las unidades de disco duro (HDD), lo que prolonga el período de vida

útil de las mismas.

15.  ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro

de energía durante el proceso de actualización del BIOS, ASRock Crash-

less BIOS

fi

 nalizará de manera automática el proceso de actualización

126

ASRock  Z77 Extreme9  Motherboard

Español

una vez se restablezca en suministro de energía. Tome en cuenta que

los archivos del BIOS deben colocarse en el directorio raíz de su disco

USB. Sólo los puertos USB 2.0 soportan esta función.

16. Los administradores pueden establecer cortes de acceso a Internet o

acceso restringido a Internet en horarios especi

fi

 cados mediante OMG.

Puede programar las horas de inicio y

fi

 nalización del acceso a Internet

para los usuarios. Para evitar que los usuarios eviten OMG, se necesitan

cuentas de invitado que no tengan permiso para modi

fi

 car la hora del

sistema.

17.  Internet Flash busca actualizaciones de

fi

 rmware de UEFI disponibles

en nuestro servidores. En otras palabras, el sistema puede detectar

automáticamente la última versión de UEFI existente en nuestros servi-

dores y copiarla sin entrar en el sistema operativo Widows. Para poder

habilitar esta función, debe trabajar en un equipo con

fi

 gurado con DHCP.

18.  Los usuarios pueden evitar daños en la placa base por humedad habili-

tando la “Función Deshumidi

fi

 cador”. Al habilitar la Función Deshumidi-

fi

 cador, el equipo se encenderá automáticamente para deshumidi

fi

 car el

sistema después de entrar en el estado S4/S5.

19. VIRTU Universal MVP incluye las funciones básicas de la tecnología

Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para

obtener las mejores de las funcionalidades. También incluye Virtual

Vsync

TM

, que proporciona una calidad visual sin concesiones. Con las

ventajas añadidas de la tecnología HyperFormance, VIRTU Universal

MVP mejora el rendimiento de los juegos reduciendo inteligentemente

las tareas de representación redundantes en el flujo entre la CPU, la

GPU y la pantalla.

20.  Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

21.  Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala

el sistema de PC.

22.  ASRock XFast RAM no se admite en Microsoft

®

 Windows

®

 XP / XP 64

bits.  Módulo WiFi + BT, las tecnologías Intel

®

 Smart Connect y puertos

Intel

®

 USB 3.0 no se admite en Microsoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64

bits / XP / XP 64 bits.

23.  EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

127

ASRock  Z77 Extreme9  Motherboard

Español

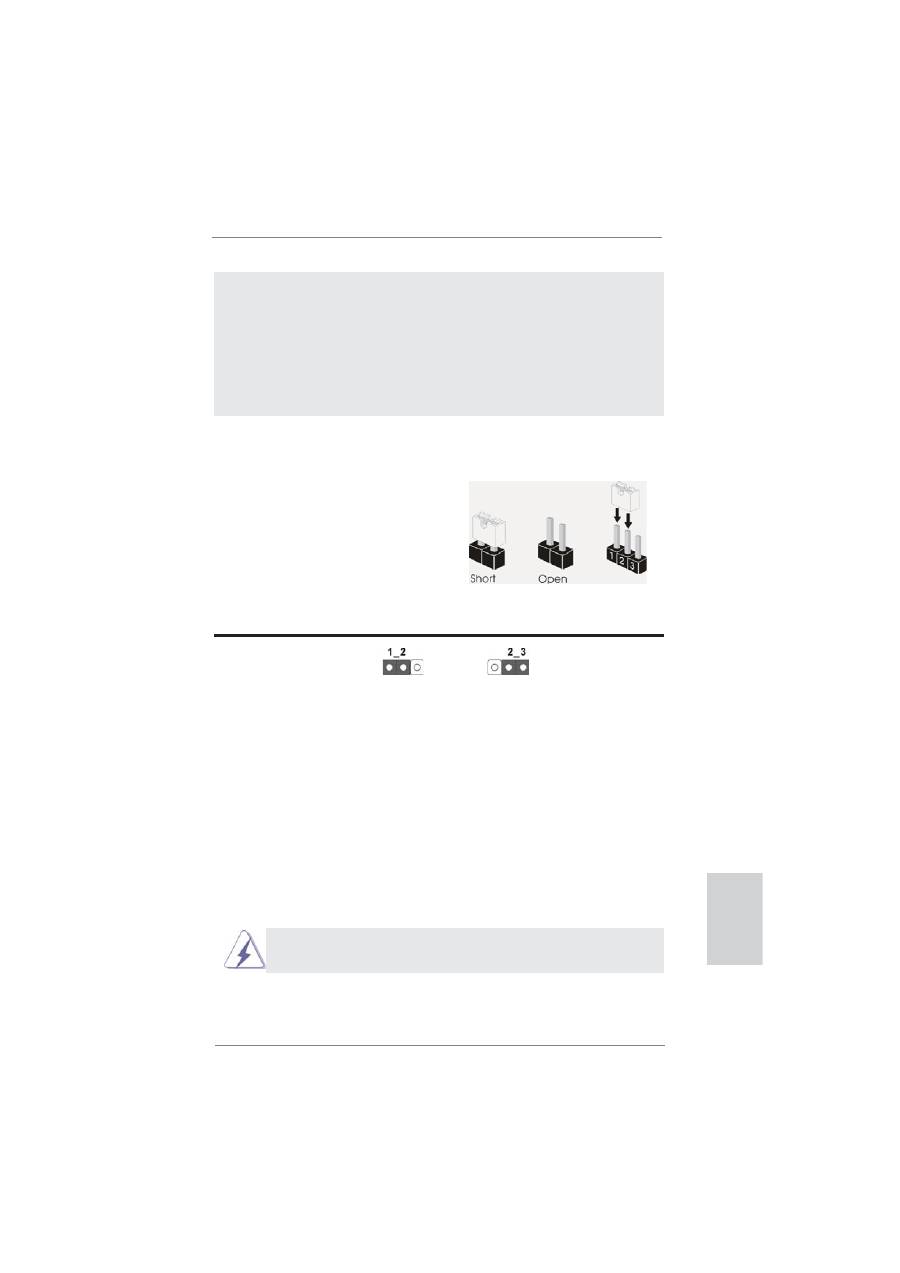

1.3  Setup de Jumpers

La ilustración muestra como los jumpers

son con

fi

 gurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper

   Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver  p.2,  N. 22)

Nota:  CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la con

fi

 guración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el per

fi

 l

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

Valor  predetermi-

nado

Restablecimiento de

la CMOS

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la e

fi

 ciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.

128

ASRock  Z77 Extreme9  Motherboard

Español

1.4  Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA2

Estas cuatro conexiones de

(SATA2_2_3: vea  p.2,  N. 15)

serie ATA2 (SATA2) admiten

(SATA2_4_5: vea  p.2,  N. 16)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 actual permite

una velocidad de transferencia

de 3.0 Gb/s.

Conexiones de serie ATA3

Estas seis conexiones de

(SATA3_A1_A2: vea  p.2,  N. 12)

serie ATA3 (SATA3) admiten

(SATA3_A3_A4: vea  p.2,  N. 13)

cables SATA para dispositivos

(SATA3_0_1: vea  p.2,  N. 14)

de almacenamiento internos. La

interfaz SATA2 / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s. Si

instala la unidad de disco duro

en el puerto eSATA3 situado en

la E/S posterior, el conector

SATA3_A4 interno no funciona

 rá.

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

en esta placa base.

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

Connettere all’ailmentazione

dei dischi SATA

Connettere al gruppo

di alimentazione

Cable de alimentación

Conecte el extremo negro del

de serie ATA (SATA)

cable de SATA al conector de

(Opcional)

energía de la unidad. A

continuación, conecte el

extremo blanco del cable de

alimentación SATA a la

conexión de alimentación de la

fuente de alimentación.

129

ASRock  Z77 Extreme9  Motherboard

Español

Cabezal USB 2.0

Además de dos puertos USB

(9-pin  USB2_3)

2.0 predeterminados en el

(vea  p.2,  N. 26)

panel de E/S, hay tres bases de

conexiones USB 2.0 en esta

placa base. Cada una de estas

bases de conexiones admite

(9-pin  USB4_5)

dos puertos USB 2.0.

(vea  p.2,  N. 27)

(9-pin  USB6_7)

(vea  p.2,  N. 28)

Cabezal USB 3.0

Además de ocho puertos USB

(19-pin  USB3_9_10)

3.0 predeterminados situados

(vea  p.2,  N. 10)

en el panel E/S, hay dos bases

de conexiones USB 3.0 en esta

placa base. Cada una de estas

bases de conexiones admite

dos puertos USB 3.0.

(19-pin  USB3_11_12)

(vea  p.2,  N. 9)

Cabezal de Módulo Infrarrojos

Este cabezal soporta un módulo

(5-pin IR1)

infrarrojos de transmisión y

(vea  p.2,  N. 33)

recepción wireless opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

1

ATX+5VSB

IRTX

GND

IRRX

Base de conexiones del módulo de

Esta base de conexiones se

infrarrojos para el consumidor

puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea  p.2,  N. 29)

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

130

ASRock  Z77 Extreme9  Motherboard

Cabezal de panel de sistema

Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea  p.2,  N. 20)

 sistema.

Español

1. El Audio de Alta De

fi

 nición soporta la detección de conector, pero el

    cable de panel en el chasis debe soportar HDA para operar

    correctamente. Por favor, siga las instrucciones en nuestro manual y

    en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

    del panel frontal de la siguiente manera:

    A. Conecte Mic_IN (MIC) a MIC2_L.

    B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

    C. Conecte Ground (GND) a Ground (GND).

    D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

         necesitará conectarlos al panel de sonido AC’97.

    E. Activación del micrófono frontal.

    En sistemas operativos Windows

®

 XP / XP 64-bit:

    Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

    A continuación, haga clic en “FrontMic” (Micrófono frontal).

    En sistemas operativos Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Acceda a la

fi

 cha “FrontMic” (Micrófono frontal) del panel de control

    Realtek. Ajuste la posición del control deslizante “Recording Volume”

    (Volumen de grabación).

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

  cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede con

fi

 gurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Conector de audio de

Este es una interface para

panel frontal

cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea  p.2,  N. 36)

conveniente de apparatos de

 Audio.

131

ASRock  Z77 Extreme9  Motherboard

Español

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1/S3. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo

datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis

Conecte el altavoz del chasis a

(4-pin SPEAKER1)

 su

cabezal.

(vea  p.2,  N. 21)

Cabecera de indicador

Conecte el indicador LED de

LED de encendido

encendido del chasis a esta

(3-pin PLED1)

cabecera para conocer el

(vea  p.2,  N. 19)

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1/S3. El indicador

LED se apagará en los estados

S4 o S5 (apagado).

1

PLED+

PLED+

PLED-

Conectores de ventilador de

Por favor, conecte los cables

chasis / alimentación

del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea  p.2,  N. 31)

el cable negro con la patilla de

masa. CHA_FAN1, CHA_FAN2

(3-pin CHA_FAN2)

y CHA_FAN3 admiten control

(vea  p.2,  N. 30)

de

ventilador.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

132

ASRock  Z77 Extreme9  Motherboard

Español

       Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

      de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

      funcionando correctamente incluso sin la función de control de velocidad de

      ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

      conector del ventilador de procesador de esta placa base, conéctelo al contacto

      1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

(3-pin CPU_FAN2)

(vea  p.2,  N. 5)

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea  p.2,  N. 8)

12

 1

24

13

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea  p.2,  N. 4)

con el conector de tierra.

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

12

 1

24

13

Cabezal de alimentación ATX 12V

Conecte la fuente de

(8-pin  ATX12V1)

alimentación ATX 12V a su

(vea  p.2,  N. 1)

cabezal.

8                  5

4                  1

(3-pin CHA_FAN3)

(vea  p.2,  N. 46)

(3-pin PWR_FAN1)

(vea  p.2,  N. 3)

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

133

ASRock  Z77 Extreme9  Motherboard

Español

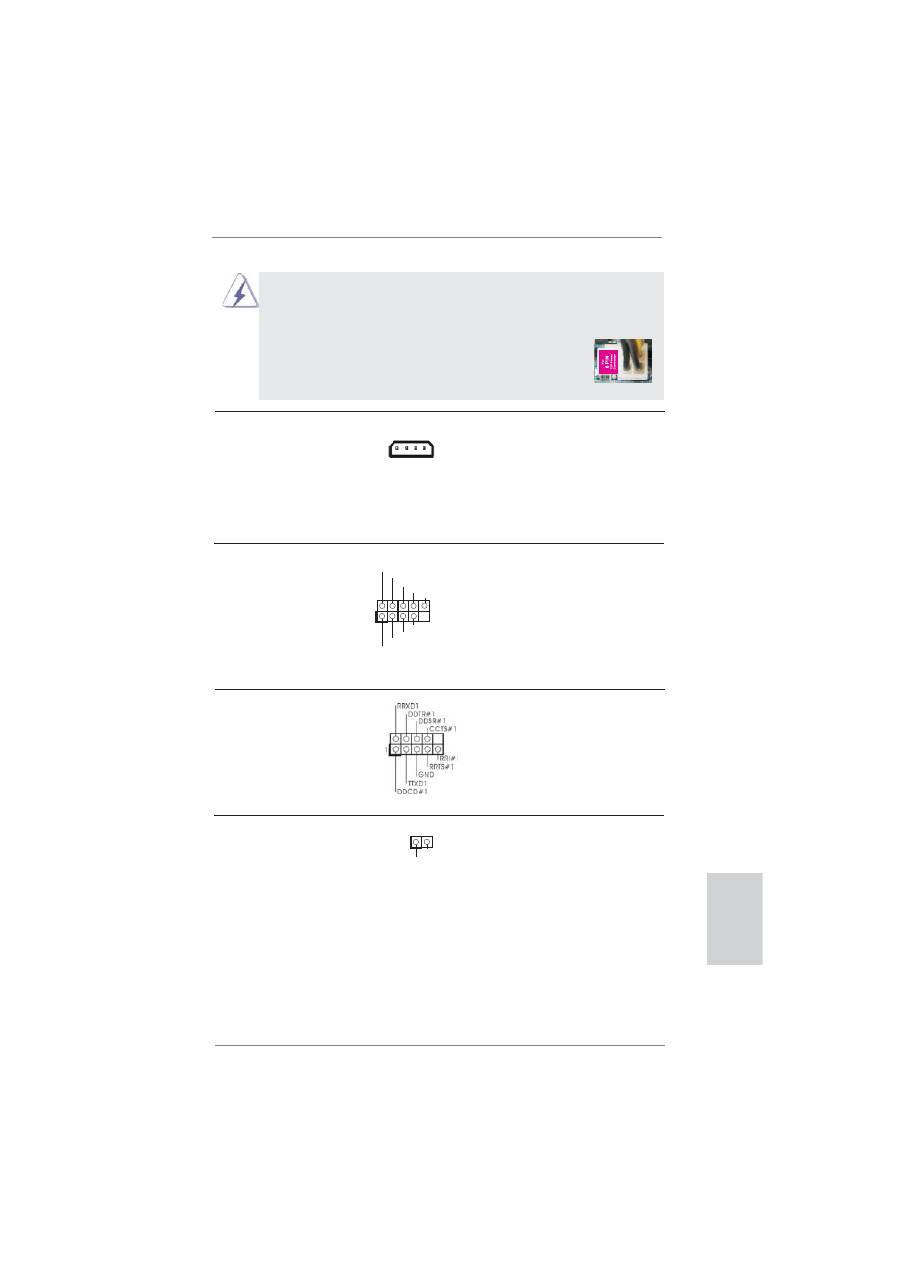

Cabezal del puerto COM

Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea  p.2,  N. 34)

módulo de puerto COM.

Cabecera HDMI_SPDIF

Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea  p.2,  N. 35)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

 cabecera.

SPDIFOUT

GND

1

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

8

   5

4

   1

Conector de alimentaciónSLI/XFIRE

No es necesario utilizar este

(4-pin SLI/XFIRE_POWER1)

conector. Conéctelo al conector

(vea  p.2,  N. 45)

de alimentación del disco duro

     cuando

se

conecten

dos

tarjetas

grá

fi

 cas a esta placa base al

     mismo

tiempo.

Jefe de IEEE 1394

Además de un puerto de IEEE

(9-pin FRONT_1394)

1394 del defecto en el panel de

(ver  p.2,  N. 32)

I/O, hay un jefe de IEEE 1394

(FRONT_1394) en esta placa

base. Este jefe de IEEE 1394

puede apoyar un puerto de

 IEEE

1394.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

134

ASRock  Z77 Extreme9  Motherboard

Español

1.5

Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen-

dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos

conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien

borrar el contenido de la memoria CMOS.

Conmutador de encendido

(PWRBTN)

(vea p.2, N. 18)

Conmutador de reinicio

(RSTBTN)

(vea p.2, N. 17)

El conmutador de borrado de

memoria CMOS es un

conmutador rápido que permite

al usuario borrar rápidamente el

contenido de la memoria CMOS.

El conmutador de reinicio es un

conmutador rápido que permite

al usuario reiniciar rápidamente

el sistema.

El conmutador de encendido es

un conmutador rápido que

permite al usuario encender /

apagar rápidamente el sistema.

Conmutador de borrado de memoria CMOS

(CLRCBTN)

(vea p.3, N. 17)
