ASRock P75 Pro3: 1. Introduzione

53

ASRock  P75 Pro3  Motherboard

Italiano

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

1.  Introduzione

Grazie per aver scelto una scheda madre ASRock

P75 Pro3

, una scheda madre

af

fi

 dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono essere

aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre, visitare

il nostro sito per informazioni speci

fi

 che sul modello che si sta usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

P75 Pro3

(ATX Form Factor: 12.0-in x 7.0-in, 30.5 cm x 17.8 cm)

Guida di installazione rapida ASRock

P75 Pro3

CD di supporto ASRock

P75 Pro3

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

54

ASRock  P75 Pro3  Motherboard

Italiano

1.2  Speci

fi

 che

 Piattaforma

- ATX Form Factor: 12.0-in x 7.0-in, 30.5 cm x 17.8 cm

- Design condensatore robusto

 Processore

- Supporta Intel

®

 Core

TM

 i7 / i5 / i3 di 3a e 2a generazione in un

  pacchetto LGA1155

- Supporto della tecnologia Intel

®

 Turbo Boost 2.0

Chipset

- Intel

®

 B75

- Supporta Intel

®

 Small Business Advantage

- Supporta tecnologia Intel

®

 Rapid Start Technology e Smart

  Connect Technology

Memoria

- Supporto tecnologia Dual Channel Memory

- 2 x slots DDR3 DIMM

- Supporto DDR3 2200(OC)*/1600/1333/1066 non-ECC,

  momoria senza buffer (DDR3 1600 con CPU Intel

®

 Ivy Bridge,

  DDR3 1333 con CPU Intel

®

 Sandy Bridge)

  * DDR3 2200(OC) è supportato soltanto con la CPU Intel

®

    Core

TM

 i7 3770K

- Capacità massima della memoria di sistema: 16GB

- Supporto di Intel

®

 XMP (Extreme Memory Pro

fi

 le)1.3/1.2

Slot di

- 1 x Alloggio PCI Express 3.0 x16 (PCIE1 : modalità x16)

 espansione

  * PCIE 3.0 è supportato soltanto con la CPU Intel

®

 Ivy Bridge.

    Con la CPU Intel

®

 Sandy Bridge, supporta solamente PCIE

    2.0.

- 1 x Alloggio PCI Express 2.0 x16 (PCIE3 : modalità x4)

- 2 x Alloggio PCI Express 2.0 x1

- 2 x Alloggio PCI

- Supporto di AMD Quad CrossFireX

TM

 e CrossFireX

TM

 Audio

- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)

  * Per con

fi

 gurare l’ audio 7.1 devi usare un modulo frontale HD

    e abilitare il Multi Channel Audio dal pannello di controllo dei

    tuoi driver.

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN

- Supporto di Energy Ef

fi

 cient Ethernet 802.3az

  -

Supporta

PXE

Pannello

 I/O

Panel

posteriore I/O

- 1 x porta PS/2 per tastiera/mouse

- 1 x porta parallela: supporto ECP/EPP

55

ASRock  P75 Pro3  Motherboard

Italiano

- 1 x porta COM

- 1 x porta coassiale SPDIF Out

- 4 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

  LED velocità)

- Connettore HD Audio: ingresso linea / cassa frontale /

  microfono

 SATA3

- 1 x Connettori SATA3 6,0Gb/s, supporto e delle funzioni NCQ,

  AHCI e Hot Plug

 USB 3.0

- 2 x porte USB 3.0 posteriori amministrate dal controller,

  supporto di USB 1.1/2.0/3.0

fi

 no a 5Gb/s

- 1 x header USB 3.0 frontale (supporta 4 porte USB 3.0)

  amministrato dal controller, supporto di USB 1.1/2.0/3.0

fi

 no a

  5Gb/s

 Connettori

- 5 x connettori SATA2 3.0Go/s, sopporta e delle funzioni NCQ,

  AHCI e Hot Plug

- 1 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x Collettore modulo infrarosso consumer

- 1 x connettore HDMI_SPDIF

- 1 x LED di accensione

- 1 x header di intrusione dello chassis

- 1 x Connettore CPU ventola (4-pin)

- 2 x Connettore Chassis ventola (1 x 4-pin, 1 x 3-pin)

- 1 x Connettore Alimentazione ventola (3-pin)

- 24-pin collettore alimentazione ATX

- 4-pin connettore ATX 12V

- Connettore audio sul pannello frontale

- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)

- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)

 BIOS

- 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU Core, DRAM, 1.8V PLL,

  VTT, VCCSA

 CD di

- Driver, Utilità, Software AntiVirus (versione di prova),

 supporto

  CyberLink MediaEspresso 6.5 Trial, Suite multimediale

  ASRock MAGIX - OEM

56

ASRock  P75 Pro3  Motherboard

Italiano

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/potenza

Alimentazione

- Ventola CPU/Chassis silenziosa (permette la regolazione

  automatica della ventola dello chassis in base alla temperatura

  della CPU)

- Ventola CPU/chassis con controllo di varie velocità

- Rilevamento CASE APERTO

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibilità

- Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit / XP /

 SO

  XP 64 bit

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

  predisposta per il sistema ErP/EuP)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

57

ASRock  P75 Pro3  Motherboard

Italiano

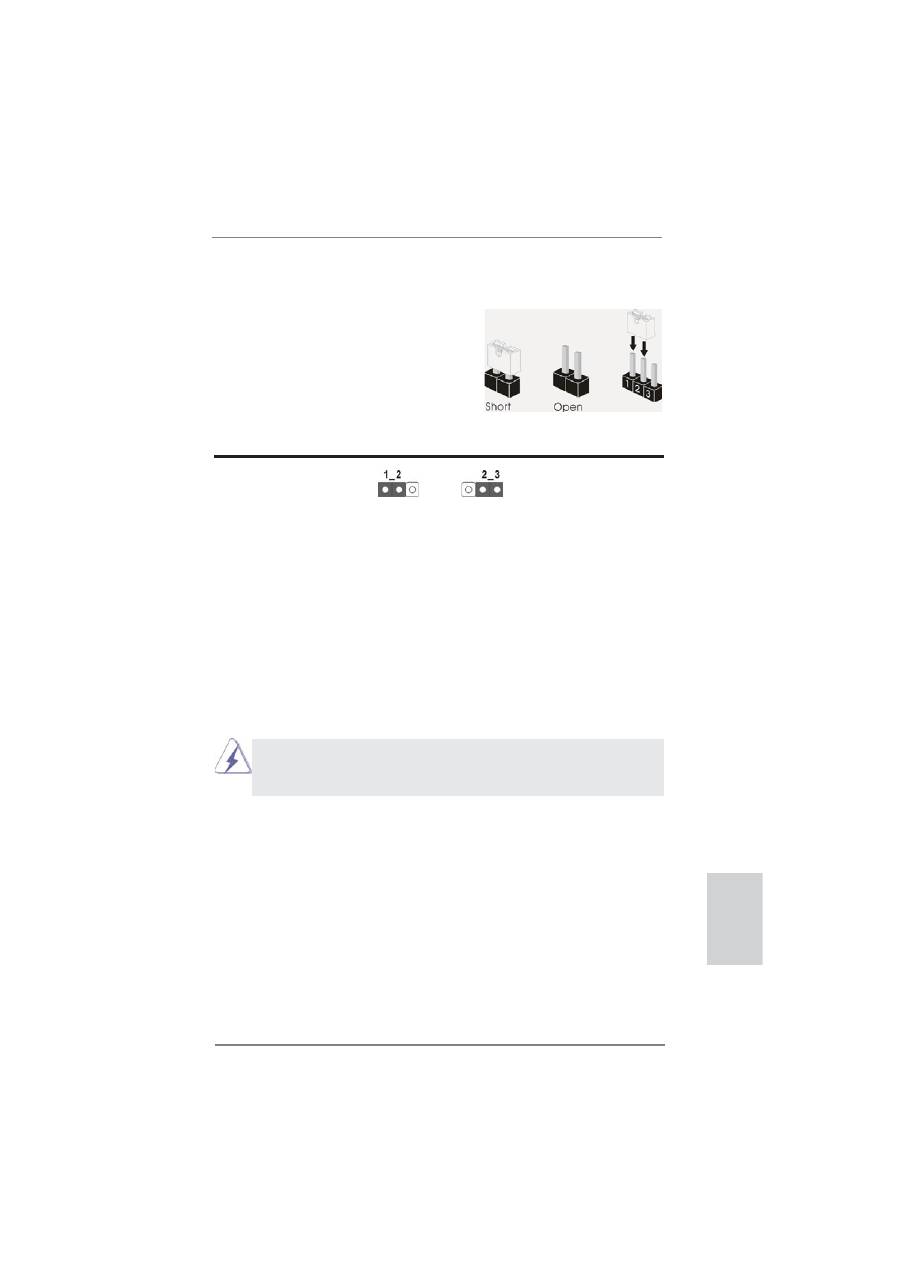

1.3

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2  Nr. 22)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

Se si cancella la CMOS, potrebbe essere rilevata l’apertura del case.Rego-

lare l’opzione del BIOS “Clear Status” (Cancella stato) per cancellarela

registrazione del precedente stato d’intrusione chassis.

58

ASRock  P75 Pro3  Motherboard

Italiano

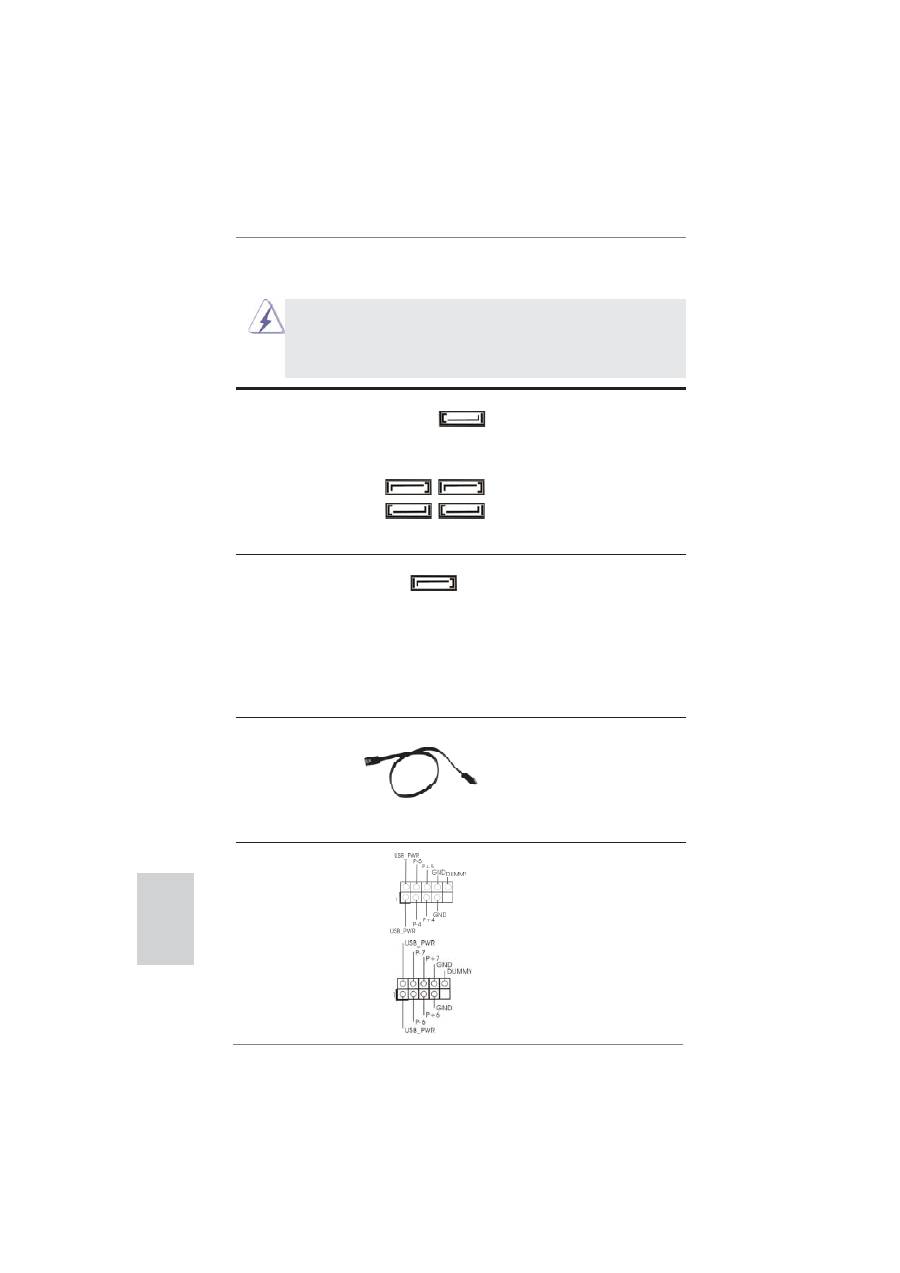

1.4  Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA2

Questi cinque connettori Serial

(SATA2_1: vedi p.2  Nr. 15)

ATA2 (SATA2) supportano cavi

(SATA2_2: vedi p.2  Nr. 11)

dati SATA per dispositivi di

(SATA2_3: vedi p.2  Nr. 14)

 immagazzinamento

interni.

(SATA2_4: vedi p.2  Nr. 12)

L’interfaccia SATA2 attuale

(SATA2_5: vedi p.2  Nr. 10)

permette velocità di

 trasferimento

dati

fi

 no a 3.0

 Gb/s.

Connettori Serial ATA3

Questo connettori Serial

(SATA3_0: vedi p.2  Nr. 9)

ATA3 (SATA3) supportano cavi

dati SATA per dispositivi di

 immagazzinamento

interni.

L’interfaccia SATA3 attuale

permette velocità di

 trasferimento

dati

fi

 no a 6.0

 Gb/s.

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

 cartolina

base.

SATA2_2       SATA2_4

SATA2_1       SATA2_3

SATA2_5

SATA3_0

Collettore USB 2.0

Oltre alle quattro porte USB 2.0

(9-pin USB4_5)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 18)

scheda madre dispone di due

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB6_7)

due porte USB 2.0.

(vedi p.2  Nr. 17)

59

ASRock  P75 Pro3  Motherboard

Italiano

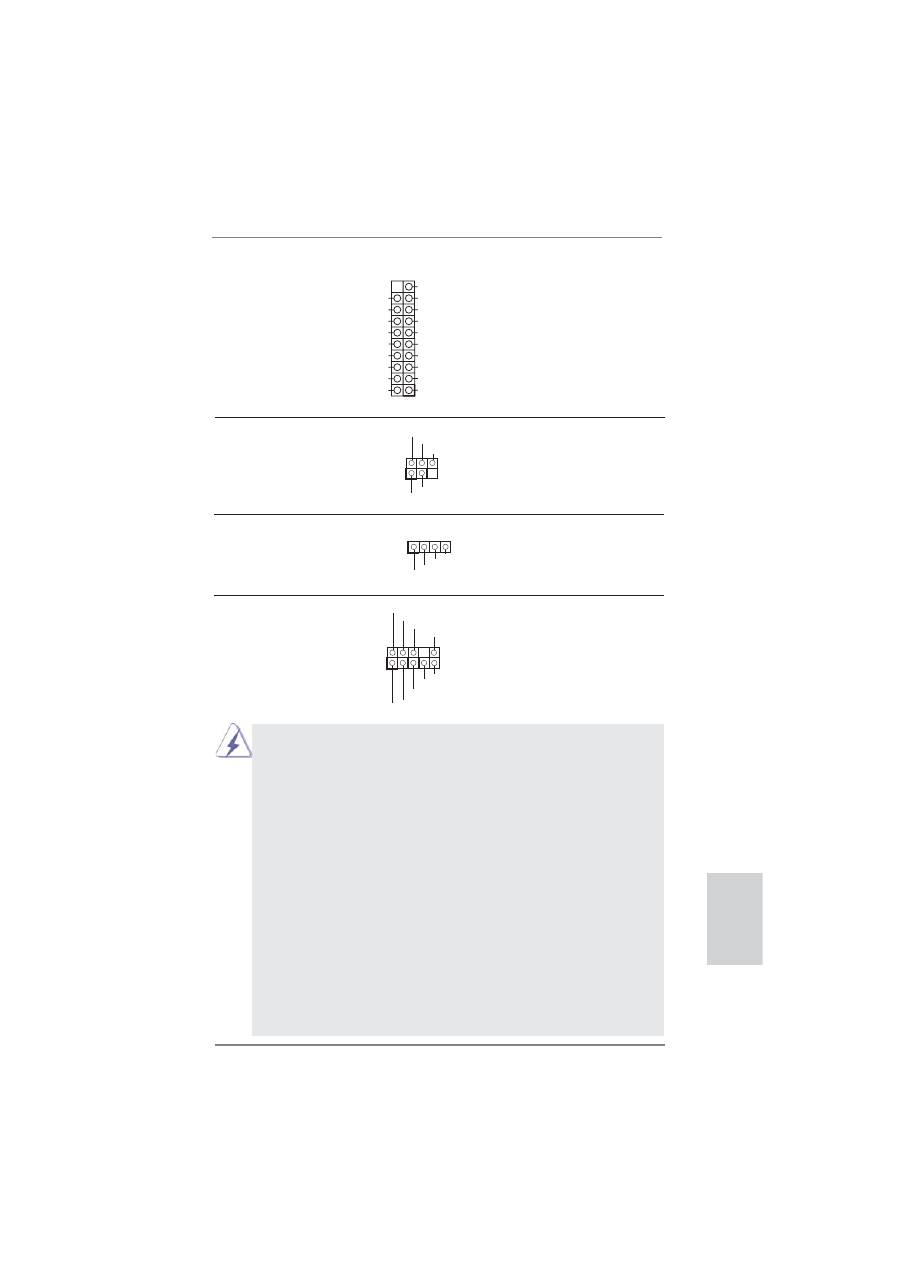

Collettore USB 3.0

Oltre alle due porte USB 3.0

(19-pin USB3_2_3)

standard del pannello I/O,

(vedi p.2  Nr. 6)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 29)

dei dispositivi audio.

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

    (High De

fi

 nition Audio) per far sì che questa operi in modo corretto. Attenersi alle

    istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

    pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

    E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2  Nr. 20)

la trasmissione e la ricezione

 senza

fi

 li.

1

IRTX

+5VSB

DUMMY

IRRX

GND

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2  Nr. 19)

ricevitore remoto.

1

ATX+5VSB

IRTX

GND

IRRX

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

60

ASRock  P75 Pro3  Motherboard

Italiano

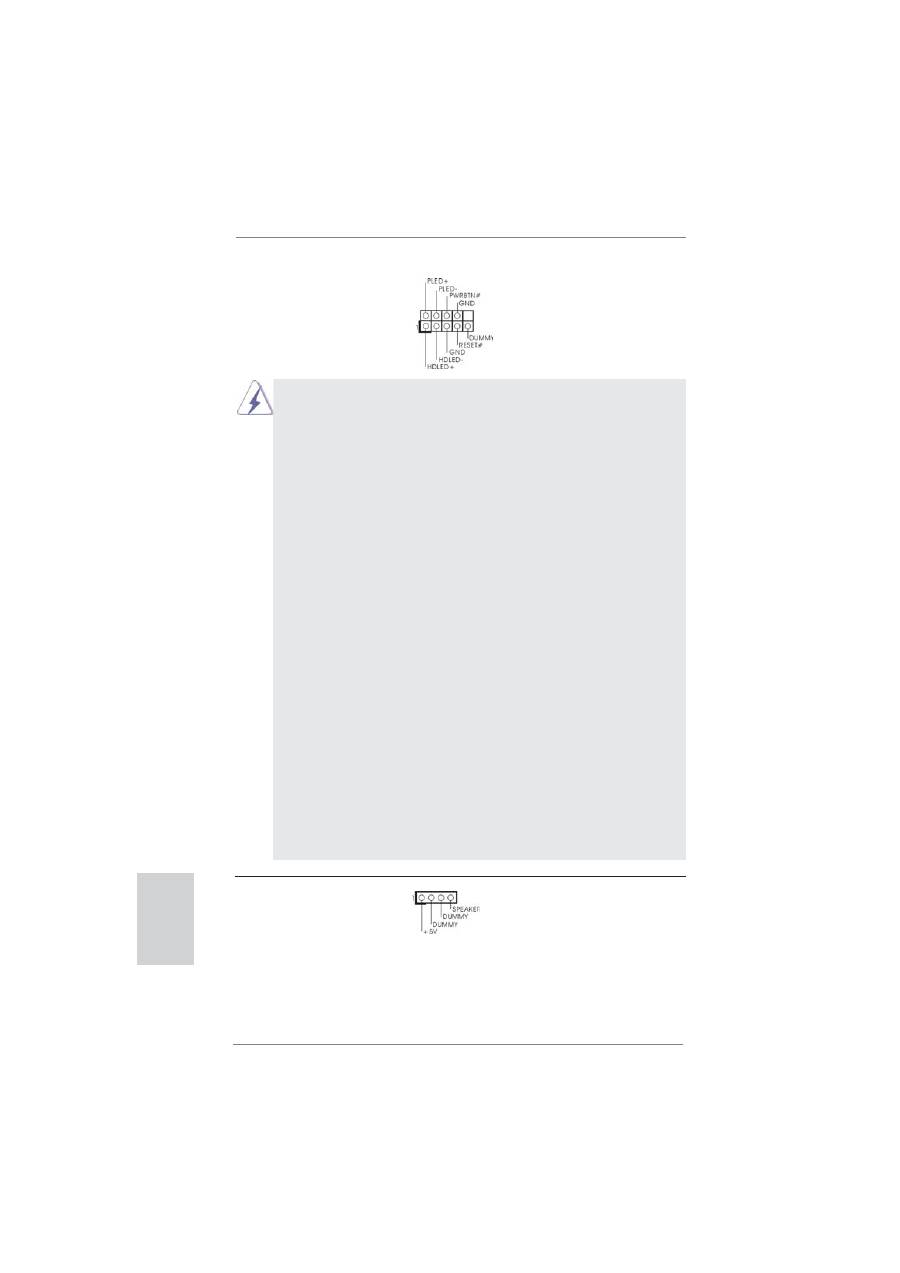

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 16)

 pannello

frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 21)

61

ASRock  P75 Pro3  Motherboard

Italiano

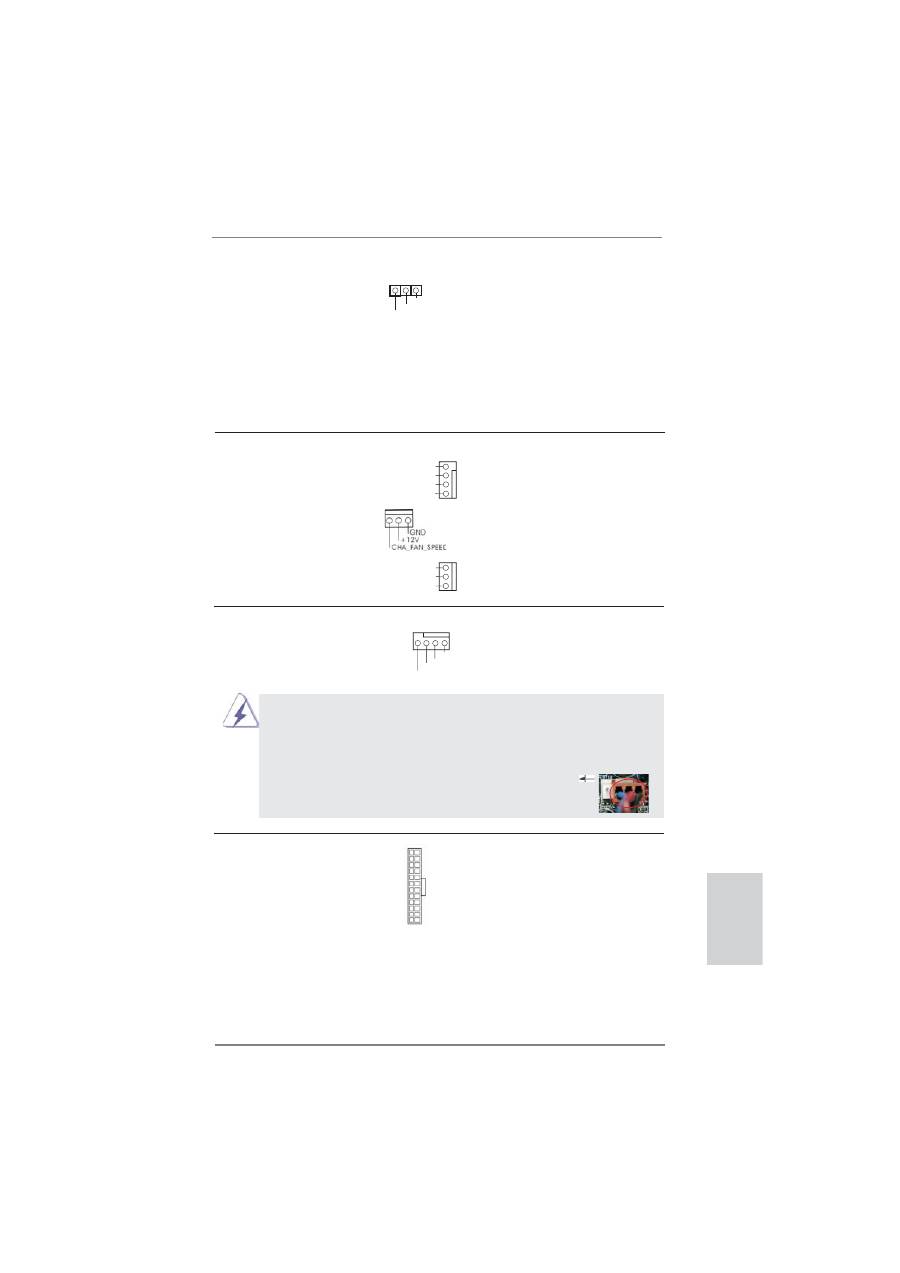

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti

connettori

(vedi p.2  Nr. 33)

facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2  Nr. 13)

(3-pin PWR_FAN1)

(vedi p.2  Nr. 32)

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 1)

 combaciare

il

fi

 lo nero al pin

 terra.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

       Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4

     piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

     anche senza la funzione di controllo della velocità della ventola. Se si intende

     collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

     scheda madre, collegarla ai piedini 1-3.

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 5)

 connettore.

12

 1

24

13

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 24)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

 (spegnimento).

1

P

L

E

D+

P

L

E

D+

P

L

E

D-

GND

+12V

P

WR_FAN_S

PEE

D

FAN_S

PEE

D_CONTROL

GND

+12V

CHA_FAN_S

PEE

D

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

62

ASRock  P75 Pro3  Motherboard

Italiano

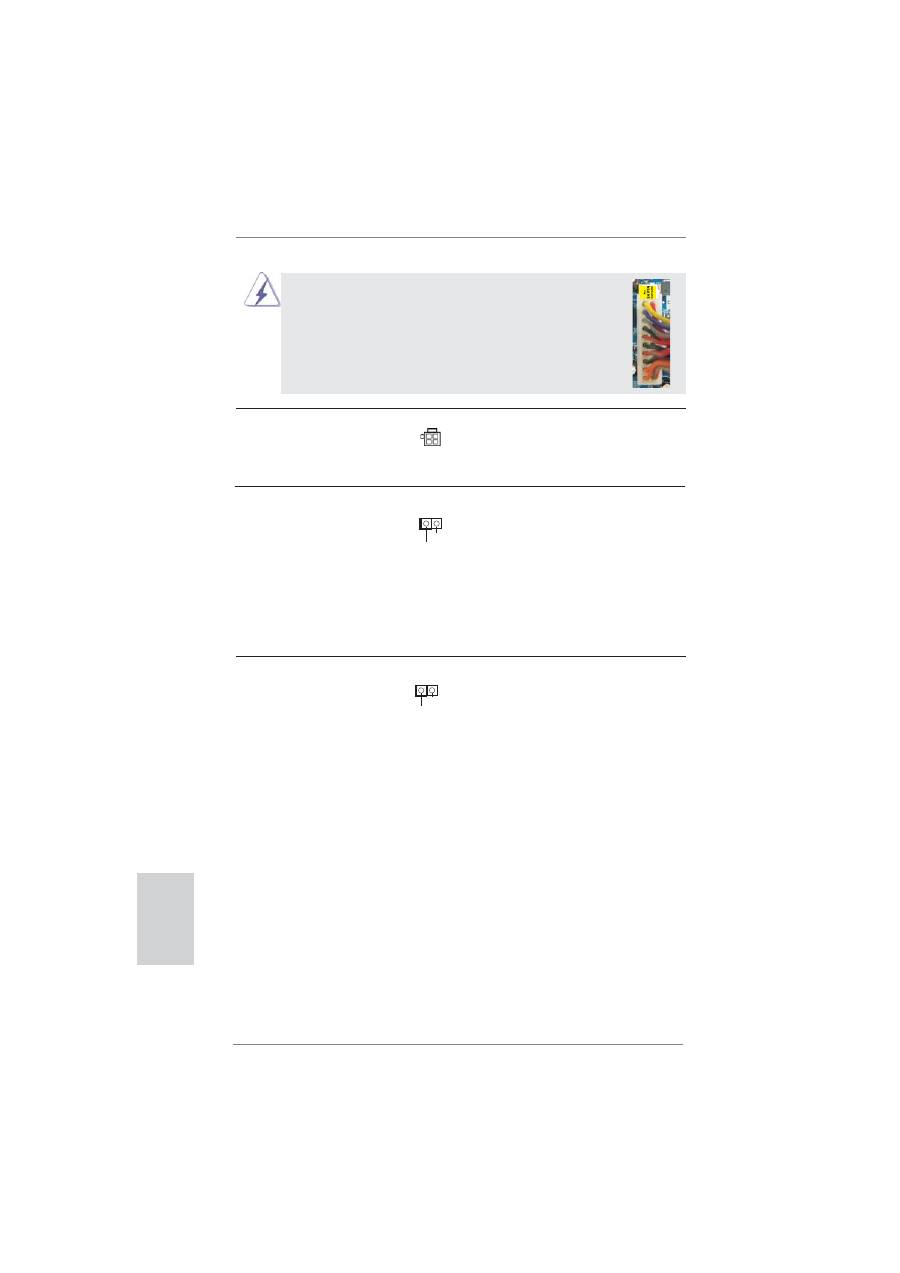

Header di intrusione dello chassis

Questa scheda madre supporta

(2-pin CI1)

la funzione di rilevamento del

(vedi p.2  Nr. 23)

CASE APERTOche rileva che

il coperchio dellochassis è stato

rimosso.Questa

funzione

richiede unochassis con

struttura dirilevamento di

intrusione

dellochassis.

1

Signal

GND

Connettore ATX 12 V

Collegare un alimentatore ATX

(4-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 3)

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

12

 1

24

13

Header HDMI_SPDIF

Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2  Nr. 30)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

S

P

DIFOUT

GND

1
