1. 主機板簡介: ASRock P75 Pro3

background image

138

ASRock  P75 Pro3  Motherboard

ASRock提醒您

ASRock提醒您...

若要在Windows

®

7 / 7 64位元 / Vista

TM

/ Vista

TM

64位元中發揮更好的效

能,建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊,請參閱支援光碟中的「使用者手冊」。

1.  主機板簡介

謝謝你採用了華擎

P75 Pro3

主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性

好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您

可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址:http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1  包裝盒內物品

華擎

P75 Pro3

主機板

(ATX 規格 : 12.0 英吋 x 7.0 英吋 , 30.5 公分 x 17.8 公分 )

華擎

P75 Pro3

快速安裝指南

華擎

P75 Pro3

支援光碟

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

繁體中文

background image

139

ASRock  P75 Pro3  Motherboard

繁體中文

1.2  主機板規格

 架構

- ATX 規格 : 12.0 英吋 x 7.0 英吋 , 30.5 公分 x 17.8 公分

- 全固態電容設計

 處理器

- 支援第三代和二代 Intel

®

 Core

TM

 i7 / i5 / i3 處理器

  (LGA1155 腳位 )

- 支援 Intel

®

 Turbo Boost 2.0 技術

 晶片組

- Intel

®

 B75

- 支援 Intel

®

 Small Business Advantage

- 支持 Intel

®

快速啟動技術和智能連接技術

 系統記憶體

- 支援雙通道 DDR3 記憶體技術

- 2 個 DDR3 DIMM 插槽

- 支援 DDR3 2200( 超頻 )*/1600/1333/1066 non-ECC、

  un-buffered 記憶體 (Intel

®

 Ivy Bridge CPU 支援 DDR3

  1600,Intel

®

 Sandy Bridge CPU 支援 DDR3 1333)

  * DDR3 2200( 超頻 ) 僅適用 Intel

®

 Core

TM

 i7 3770K CPU

- 最高支援 16GB 系統容量

- 支援 Intel

®

 Extreme Memory Profile(XMP)1.3/1.2

 擴充插槽

- 1 x PCI Express 3.0 x16 插槽 (PCIE1:x16 模式 )

  * PCIE 3.0 僅適用 Intel

®

 Ivy Bridge CPU。Intel

®

 Sandy

    Bridge CPU 僅支援 PCIE 2.0。

- 1 x PCI Express 2.0 x16 插槽 (PCIE3:x4 模式 )

- 2 x PCI Express 2.0 x1 插槽

- 2 x PCI 插槽

- 支援 AMD Quad CrossFireX

TM

和 CrossFireX

TM

技術

 音效

- 7.1 聲道高清晰音效 (Realtek ALC887 音效編解碼器 )

  * 要啟動 7.1 聲道音效輸出,必須使用高清晰音效模組的前方

   面板音源輸出接出,並透過音效軟體選擇多聲道音效功能。

 網路功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支援網路喚醒(Wake-On-LAN)

- 支援網路線偵測功能

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鍵盤 / 滑鼠接口

 ( 後背板輸入 /

- 1 個平行埠 ( 支援 ECP/EPP)

 輸出接口 )

- 1 個序列埠

- 1 個同軸 SPDIF 輸出接口

- 4 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

background image

140

ASRock  P75 Pro3  Motherboard

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

  LED)

- 高清晰音效插孔:音效輸入 / 前置喇叭 / 麥克風

 SATA3

- 1 x SATA3 6.0Gb/s 接頭,支援 NCQ, AHCI 和熱插拔功能

 USB 3.0

- 2 x 後置 USB 3.0 接口,支援 USB 1.1/2.0/3.0 到 5Gb/s

- 1 x 前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接口 ),支援 USB

  1.1/2.0/3.0 到 5Gb/s

 接頭

- 5 x SATA2 3.0Gb/s 接頭 , 支援 NCQ, AHCI 和熱插拔功能

- 1 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組插座

- 1 x 消費性紅外線模組插座

- 1 x HDMI_SPDIF 接頭

- 1 x 電源指示燈接頭

- 1 x 機殼開啟警告功能接頭

- 1 x CPU 風扇接頭 (4 針 )

- 2 x 機箱風扇接頭 (1 x 4 針,1 x 3 針 )

- 1 x 電源風扇接頭 (3 針 )

- 24 針 ATX 電源接頭

- 4 針 12V 電源接頭

- 前置音效接頭

- 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

 BIOS

- 64Mb AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用(Plug and Play,PnP)

- ACPI 1.1 電源管理

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU Core, DRAM, 1.8V PLL, VTT, VCCSA 電壓多功能調節

 支援光碟

- 驅動程式 , 工具軟體 , 防毒軟體(試用版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM

 硬體監控

- CPU 溫度偵測

- 主機板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

  度 )

- CPU/ 機箱風扇多速控制

- 機殼開啟偵測

- 電壓範圍:+12V, +5V, +3.3V, 核心電壓

 操作系統

- Microsoft

®

 Windows

®

 7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元

繁體中文

background image

141

ASRock  P75 Pro3  Motherboard

默認設置

清除 CMOS

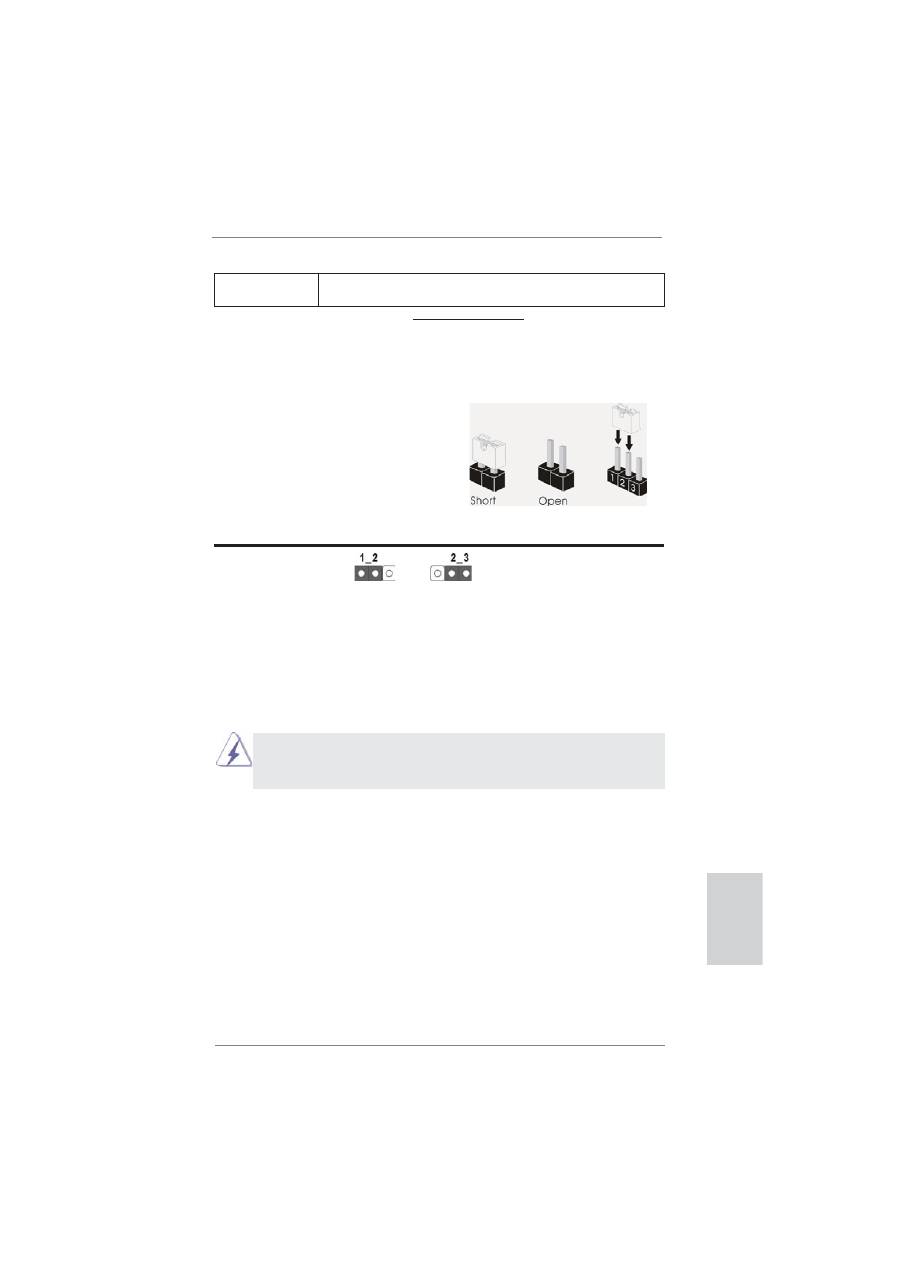

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接"。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路"。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接"。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 22 項 )

註:

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定,請先關閉電腦電源,並從電源插座中拔下電源線,等待 15 秒鐘之後,使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS,您必須先開機再關機,然後再執行 CMOS

清除操作。請注意,只有在移除 C M O S 電池的情況下,密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

如果您清除了 C M O S , 機殼開啟功能可能會被偵測到。請調整 B I O S 選

項"Clear Status"( 清除狀態 ) 清除之前機殼防盜偵測狀態的紀錄。

 認證

- FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

 * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

background image

142

ASRock  P75 Pro3  Motherboard

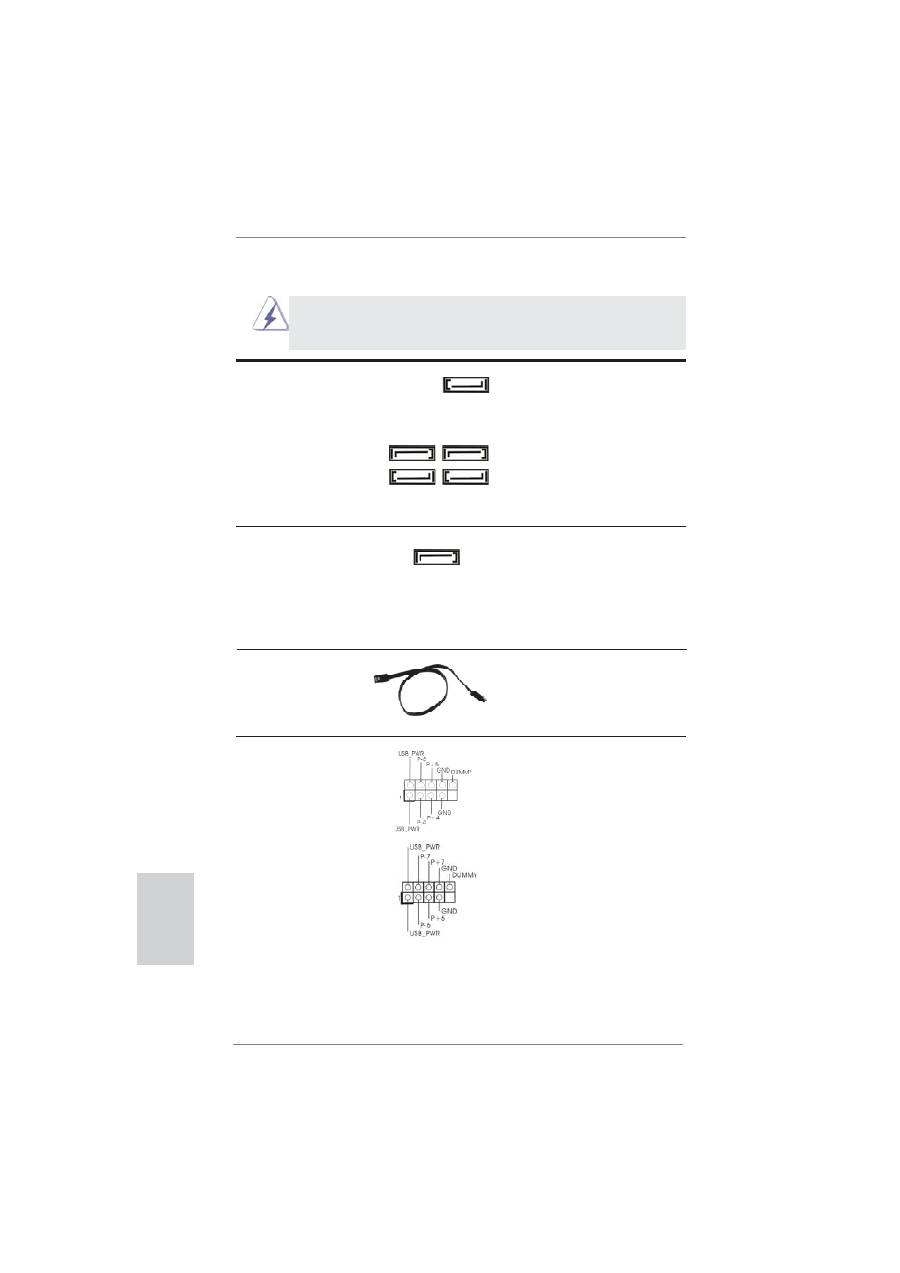

Serial ATA (SATA)

SATA 數據線的任意一端均可連

數據線

接 SATA/SATA2/SATA3 硬碟或者

( 選配 )

主機板上的 SATA2/SATA3 接口。

Serial ATA2 接口

這裡有五組 Serial ATA2

(SATA2_1: 見第 2 頁第 15 項 )

(SATA2) 接口支援 SATA 數據線

(SATA2_2: 見第 2 頁第 11 項 )

作為內部儲存設置。目前 SATA2

(SATA2_3: 見第 2 頁第 14 項 )

界面理論上可提供高達 3.0Gb/s

(SATA2_4: 見第 2 頁第 12 項 )

的數據傳輸速率。

(SATA2_5: 見第 2 頁第 10 項 )

Serial ATA3 接口

這裡有一組 Serial ATA3

(SATA3_0: 見第 2 頁第 9 項 )

(SATA3) 接口支援 SATA 數據線

作為內部儲存設置。目前 SATA3

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。

1.4  接頭

此類接頭是不用跳線帽連接的,請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

USB 2.0 擴充接頭

除了位於 I/O 面板的四個 USB

(9 針 USB4_5)

2.0 接口之外,這款主機板有兩

( 見第 2 頁第 18 項 )

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接

口。

(9 針 USB6_7)

( 見第 2 頁第 17 項 )

繁體中文

SATA2_2       SATA2_4

SATA2_1       SATA2_3

SATA2_5

SATA3_0

background image

143

ASRock  P75 Pro3  Motherboard

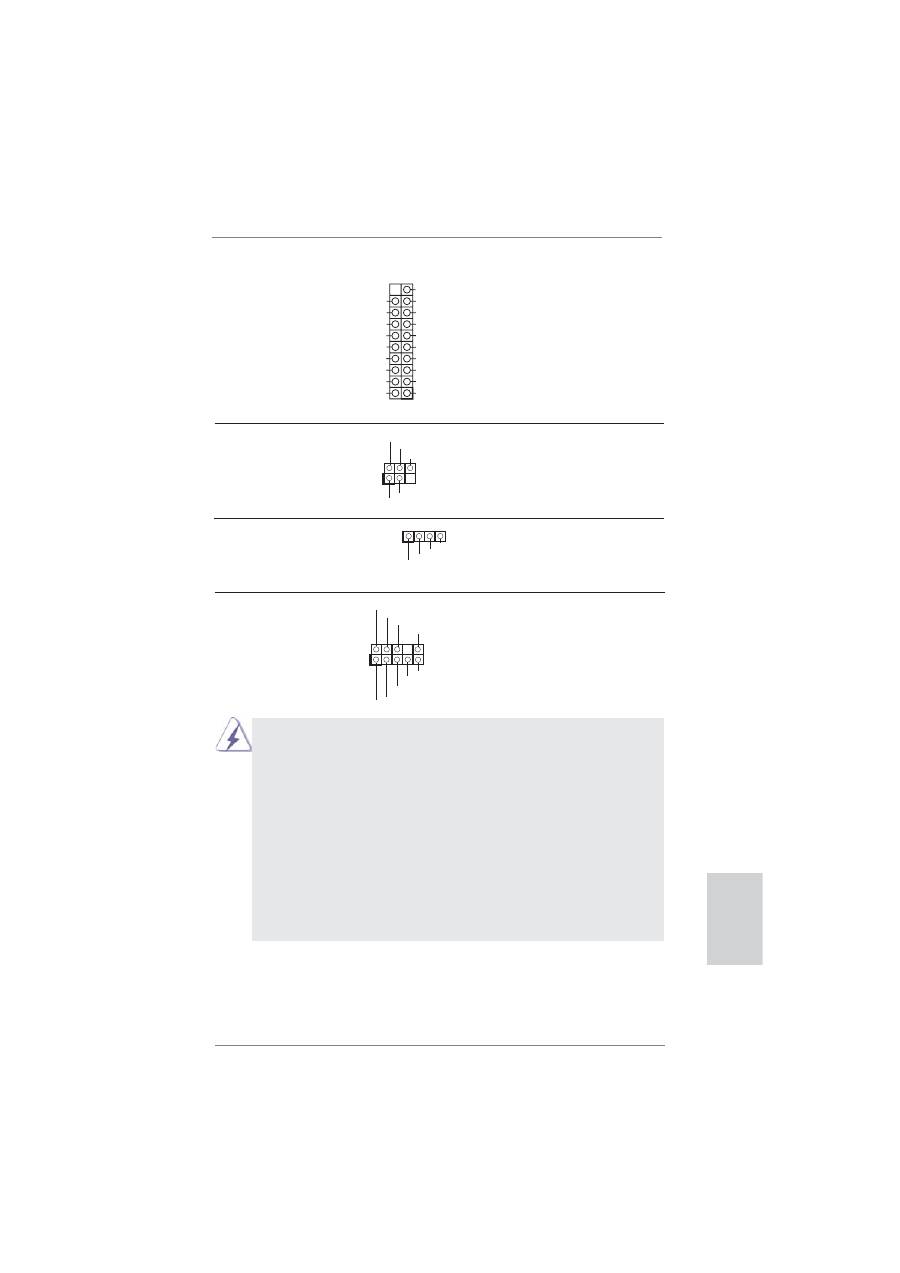

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 29 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

   Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

   和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC'97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

   A. 將 Mic_IN(MIC) 連接到 MIC2_L。

   B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

   C. 將 Ground(GND) 連接到 Ground(GND)。

   D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到 AC'97 音效面板。

   E. 開啟前置麥克風。

      在 Windows

®

 XP / XP 64 位元作業系統中 :

      選擇"Mixer"。選擇"Recorder"。接著點選"FrontMic"。

      在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系統中 :

      在 Realtek 控制面板中點選"FrontMic"。調整"Recording Volume"。

USB 3.0 擴充接頭

除了位於 I/O 面板的兩個 USB

(19 針 USB3_2_3)

3.0 接口之外,這款主機板有一

( 見第 2 頁第 6 項 )

組 USB 3.0 接針。這組 USB 3.0

接針可以支援兩個 USB 3.0 接

口。

紅外線模組接頭

這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

( 見第 2 頁第 20 項 )

1

IRTX

+5VSB

DUMMY

IRRX

GND

繁體中文

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 19 項 )

1

ATX+5VSB

IRTX

GND

IRRX

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

background image

144

ASRock  P75 Pro3  Motherboard

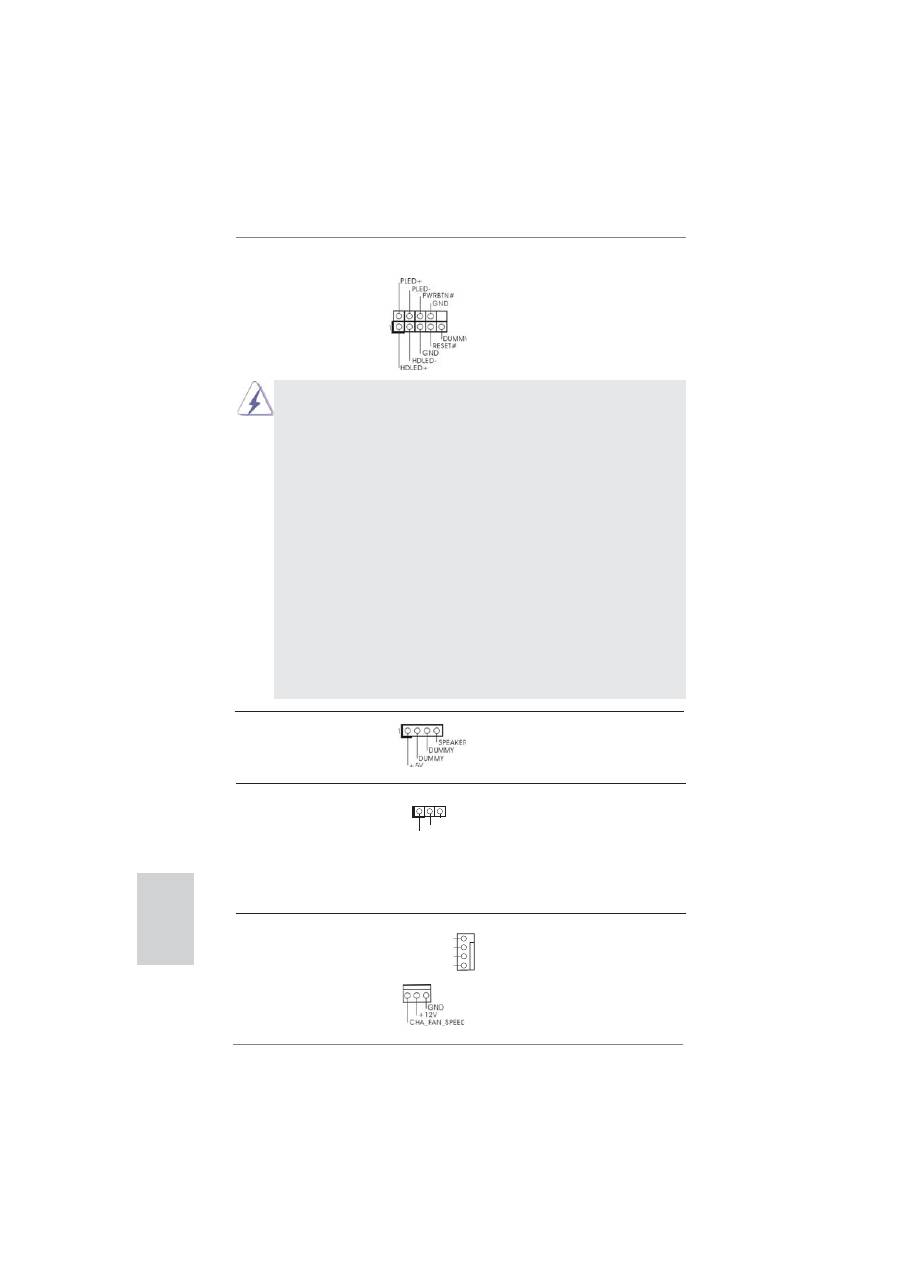

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開

關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接

到此接頭時 , 請確認連接線與針腳上的說明相對應。

機箱喇叭接頭

請將機箱喇叭連接到這個接頭。

(4 針 SPEAKER1)

( 見第 2 頁第 21 項 )

機箱 , 電源風扇接頭

請將風扇連接線接到這個接頭,

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 2 頁第 33 項 )

(3 針 CHA_FAN2)

( 見第 2 頁第 13 項 )

繁體中文

系統面板接頭

可接各種不同燈,電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

( 見第 2 頁第 16 項 )

電源指示燈接頭

請將機箱電源指示燈連接到此接

(3 針 PLED1)

頭,以指示系統電源狀態。當系

( 見第 2 頁第 24 項 )

統正在運行時,LED 指示燈亮。

在 S1/S3 模式下,LED 指示燈會

不停閃爍。在 S4 或 S5 模式 ( 關

機 ) 下,LED 指示燈會熄滅。

1

P

L

E

D+

P

L

E

D+

P

L

E

D-

FAN_S

PEE

D_CONTROL

GND

+12V

CHA_FAN_S

PEE

D

background image

145

ASRock  P75 Pro3  Motherboard

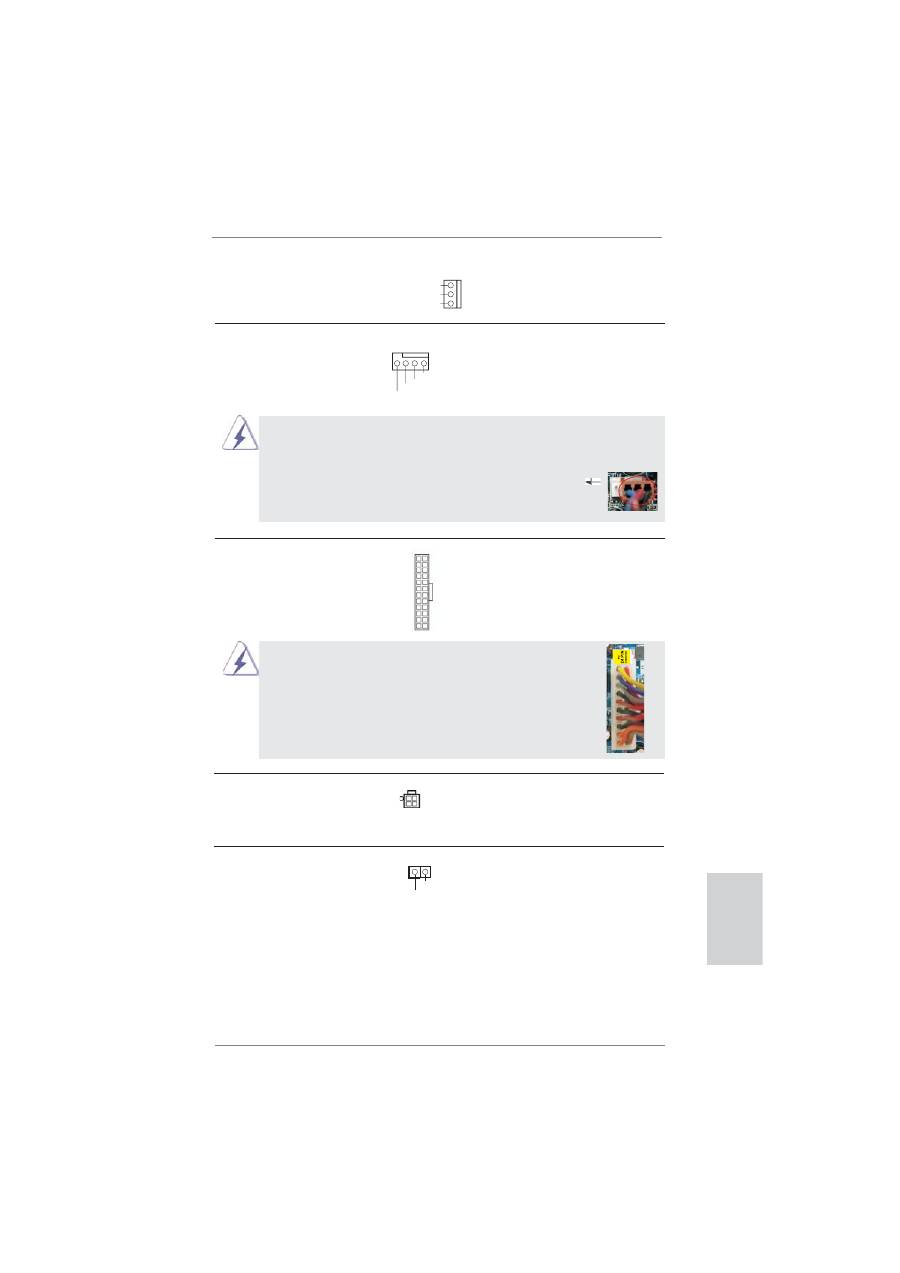

ATX 12V 電源接口

請將 ATX 12V 電源供應器連接到

(4 針 ATX12V1)

這個接頭。

( 見第 2 頁第 3 項 )

ATX 電源接頭

請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 5 項 )

12

 1

24

13

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

繁體中文

1

Signal

GND

機殼開啟警告功能接頭

此主機板支援機殼開啟偵測

(2 針 CI1)

功能 , 可偵測機殼蓋是否被移

( 見第 2 頁第 23 項 )

動。此功能需機殼具備機殼

開啟偵測設計。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

CPU 風扇接頭

請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭,並讓黑線與接地的針腳相接

( 見第 2 頁第 1 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 32 項 )

GND

+12V

P

WR_FAN_S

PEE

D

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL
