ASRock Fatal1ty X79 Champion: 1. Introduction

1. Introduction

Merci pour votre achat d’une carte mère Fatal1ty X79 Champion Series, une

carte mère très able produite selon les critères de qualité rigoureux de ASRock.

Elle offre des performances excellentes et une conception robuste conformément

à l’engagement d’ASRock sur la qualité et la abilité au long terme. Ce Guide

d’installation rapide présente la carte mère et constitue un guide d’installation pas

à pas. Des informations plus détaillées concernant la carte mère pourront être trou-

vées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans notication. Au

cas où n’importe qu’elle modication intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock: http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère Fatal1ty X79 Champion Series

(Facteur de forme ATX: 12.0 pouces x 10.5 pouces, 30.5 cm x 26.7 cm)

Guide d’installation rapide Fatal1ty X79 Champion Series

CD de soutien Fatal1ty X79 Champion Series

Six câbles de données de série ATA (SATA) (en option)

Deux câble d’alimentation de série ATA (SATA) HDD (en option)

Un I/O Panel Shield

Un panneau avant USB 3.0

Quatre HDD vis

Six châssis vis

Un support arrière USB 3.0

Deux carte Pont_ASRock SLI

Un carte 3S_Pont_ASRock SLI

Français

Un carte pont à trois voies SLI ASRock

Un carte pont à trois voies SLI-2S2S ASRock

ASRock vous rappelle...

®

Pour bénécier des meilleures performances sous Windows

7 / 7 64 bits

TM

TM

/ Vista

/ Vista

64 bits, il est recommandé de paramétrer l'option BIOS

dans Conguration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

84

Fatal1ty X79 Champion Series Motherboard

1.2 Spécifications

Format - Facteur de forme ATX: 12.0 pouces x 10.5 pouces, 30.5 cm

x 26.7 cm

- Design de condensateur Premium Gold (condensateurs

polymère conducteur de qualité supérieure 100% fabriqués

au Japon)

®

TM

CPU - Compatible avec la famille de processeurs Intel

Core

i7

our le socket LGA 2011

- Conception Digi Power

- Conception avancée 12 + 2 Power Phase

- MOSFET Dual-Stack (DSM) (voir ATTENTION 1)

®

- Prend en charge la technologie Intel

Turbo Boost 2.0

- Prise en charge de la technologie Hyper-Threading

(voir ATTENTION 2)

- Prend en charge la technologie Untied Overclocking

®

Chipsets - Intel

X79

Mémoire - Technologie de mémoire quadri-canal DDR3

(voir ATTENTION 3)

- 8 x slots DIMM DDR3

- Supporter DDR3 2500+(OC)/2133(OC)/1866(OC)/1600/

1333/1066 non-ECC, sans amortissement mémoire

- Pend en charge la mémoire sans tampon DDR3 CCE, avec

®

®

processeurs de la gamme Intel

Workstation 1S Xeon

E5

16xx/26xx/46xx sur socket LGA 2011

- Capacité maxi de mémoire système: 64GB

(voir ATTENTION 4)

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

Slot d’extension - 5 x slots PCI Express 3.0 x16 (PCIE1/PCIE5: mode x16/16;

PCIE1/PCIE3/PCIE5: mode x16/8/8; PCIE1/PCIE4/PCIE7:

mode x16/8/8; PCIE1/PCIE3/PCIE5/PCIE7: mode x16/8/8/8)

(voir ATTENTION 5)

- 2 x slots PCI Express 2.0 x1

TM

- Prend en charge AMD Quad CrossFireX

, 4-Way

TM

TM

TM

CrossFireX

, 3-Way CrossFireX

et CrossFireX

®

TM

TM

- Prend en charge NVIDIA

Quad SLI

, 4-Way SLI

, 3-Way

Français

TM

TM

SLI

et SLI

Audio - 7,1 CH HD Audio

- Son quadri-cœur et processeur vocal Creative Sound

Core3D

85

Fatal1ty X79 Champion Series Motherboard

TM

- Prend en charge THX TruStudio

PRO

- Prend en charge CrystalVoice

- Prend en charge le mode Scout

- Prend en charge EAX1.0 to EAX5.0

- Amplicateur de casque premium (PHA) (voir ATTENTION 6)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Support du Wake-On-LAN

- Prend en charge la norme Energy Efcient Ethernet 802.3az

- Prend en charge le protocole double LAN avec fonction

pairage

- Supporte PXE

Panneau arrière I/O Panel

- 1 x port clavier PS/2

- 1 x port de sortie optique SPDIF

- 1 x port USB 2.0 par défaut

- 1 x Fatal1ty port souris (USB 2.0)

- 2 x connecteurs eSATA3

- 8 x ports USB 3.0 par défaut

- 2 x ports LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE

et LED VITESSE)

- 1 x port IEEE 1394

- 1 x interrupteur d’effacement du CMOS

- Prise HD Audio: Haut-parleur arrière /Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

(voir ATTENTION 7)

®

SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intel

X79, prennent en

charge les fonctions RAID (RAID 0, RAID 1, RAID 5, RAID

10 et Intel Rapid Storage 3.0), NCQ, AHCI et Hot Plug

- 4 x connecteurs SATA3 6,0 Gb/s par Marvell SE9230,

prennent en charge les fonctions RAID (RAID 0, RAID 1 et

RAID 10), NCQ, AHCI et Hot Plug

®

USB 3.0 - 8 x ports USB3.0 à l’arrière par TI

, prennent en charge

Français

USB 1.0/2.0/3.0 jusqu’à 5Gb/s

- 2 x barrette USB3.0 en façade (prend en charge 4 ports

®

USB 3.0) par TI

, prend en charge USB 1.0/2.0/3.0 jusqu’à

5Gb/s

Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 3.0Go/s,

supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10 et Intel

Rapid Storage 3.0), NCQ, AHCI et Hot Plug

86

Fatal1ty X79 Champion Series Motherboard

- 6 x connecteurs SATA3, prennent en charge un taux de

transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x en-tête du module infrarouge

- 1 x barrette pour module à infrarouges grand public

- 1 x en-tête de port COM

- 1 x connecteur HDMI_SPDIF

- 1 x connecteur IEEE 1394

- 1 x connecteur de LED d’alimentation

TM

- 1 x V-Probe

: 7 paires de points de mesure de la tension

sur carte intégrés

- Connecteur pour ventilateur de CPU/Châssis/pouvoir

Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

- 3 x en-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 2 x en-tête USB 3.0 (prendre en charge 4 ports USB 3.0

supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

- 1 x Véricateur d’état des postes (PSC) (voir ATTENTION 8)

Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED

rapide - 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Tension Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite multimédia

ASRock MAGIX - OEM

Caractéristique - F-Stream (voir ATTENTION 9)

unique - ASRock l’Instant Boot

Français

- ASRock Instant Flash (voir ATTENTION 10)

- Chargeur ASRock APP (voir ATTENTION 11)

- ASRock SmartView (voir ATTENTION 12)

- ASRock XFast USB (voir ATTENTION 13)

87

Fatal1ty X79 Champion Series Motherboard

- ASRock XFast LAN (voir ATTENTION 14)

- ASRock XFast RAM (voir ATTENTION 15)

- ASRock Crashless BIOS (voir ATTENTION 16)

- ASRock OMG (Online Management Guard)

(voir ATTENTION 17)

- ASRock Internet Flash (voir ATTENTION 18)

- Technologie ASRock HyperDuo Plus (voir ATTENTION 19)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

(voir ATTENTION 20)

- ASRock U-COP (voir ATTENTION 21)

- Garde d’échec au démarrage (B.F.G.)

- DEL veilleuse

Surveillance - Détection de la température de l’UC

système - Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/pouvoir

ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour

châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis à plusieurs vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

OS - Microsoft

Windows

7 / 7 64-bit / Vista

/ Vista

64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

(voir ATTENTION 22)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

Français

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

88

Fatal1ty X79 Champion Series Motherboard

ATTENTION!

1. Le MOSFET double-stack (DSM) est un concept novateur des transis-

tors à effet de champ à grille isolée, ou MOSFET. La zone de la puce

siliconée est en effet doublée par l’entassement de deux puces dans un

MOSFET. Plus cette zone est large, plus faible sera le Rds(on). Comparé

aux traditionnels et discrets MOSFET, le DSM offre ainsi une zone de

microplaquette plus élargie et un Rds(on) moins élevé, de telle sorte que

l’alimentation du processeur Vcore soit encore plus performante.

2. En ce qui concerne le paramétrage “Hyper-Threading Technology”, veuil-

lez consulter la page 79 du manuel de l’utilisateur sur le CD technique.

3. Cette carte mère supporte la technologie de mémoire quadri-canal

DDR3. Avant d’intégrer la technologie de mémoire quadri-canal DDR3,

assurez-vous de bien lire le guide d’installation des modules mémoire en

page 18 pour réaliser une installation correcte.

4. Du fait des limites du système d’exploitation, la taille mémoire réelle

®

réservée au système pourra être inférieure à 4 Go sous Windows

7 /

TM

®

Vista

. Avec Windows

OS avec CPU 64 bits, il n’y a pas ce genre de

limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

®

mémoire que Windows

ne peut pas utiliser.

®

5. Actuellement, le processeur Intel

Socket 2011 Sandy Bridge-E ne prend

pas en charge le standard PCIE 3.0, mais cette carte-mère est d’ores

et déjà prête à accueillir les équipements PCIE 3.0. Tout dépend de

l’activation du PCIE 3.0 par les processeurs Intel. Veuillez consulter le

site Internet de Intel pour plus d’informations sur les futures mises à jour

et disponibilités des processeurs.

6. Pour les gamers les plus exigeants et les enthousiastes qui ne peuvent

tolérer un audio médiocre, l’Amplicateur de casque premium (PHA) of-

fre une bande passante élargie, un taux de balayage plus rapide, le tout

avec un bruit et une distorsion atténués. Il prend également en charge

les casques haut de gamme de 250 Ohms pour la diffusion d’un audio

net et cristallin dans les oreilles des utilisateurs.

7. Pour l’entrée microphone, cette carte mère supporte les deux modes sté-

réo et mono. Pour la sortie audio, cette carte mère supporte les modes

2-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en

page 5 pour effectuer la bonne connexion.

8. Le Véricateur d’état des postes (PSC) permet de diagnostiquer l’état de

l’ordinateur au moment de sa mise en route par l’utilisateur. Il émet une

lumière rouge pour indiquer que le processeur, la mémoire, le VGA ou

le stockage est défaillant. Si ces quatre composants sont en bon état de

fonctionnement, la lumière s’éteint.

9. F-Stream est un utilitaire tout-en-un qui permet de régler précisément dif-

Français

férentes fonctions du système, via une interface facile à utiliser, incluant

Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC

DNA et IES. Dans Moniteur de périphériques, il afche les valeurs princi-

pales de votre système. Dans Contrôle du ventilateur, il afche la vitesse

89

Fatal1ty X79 Champion Series Motherboard

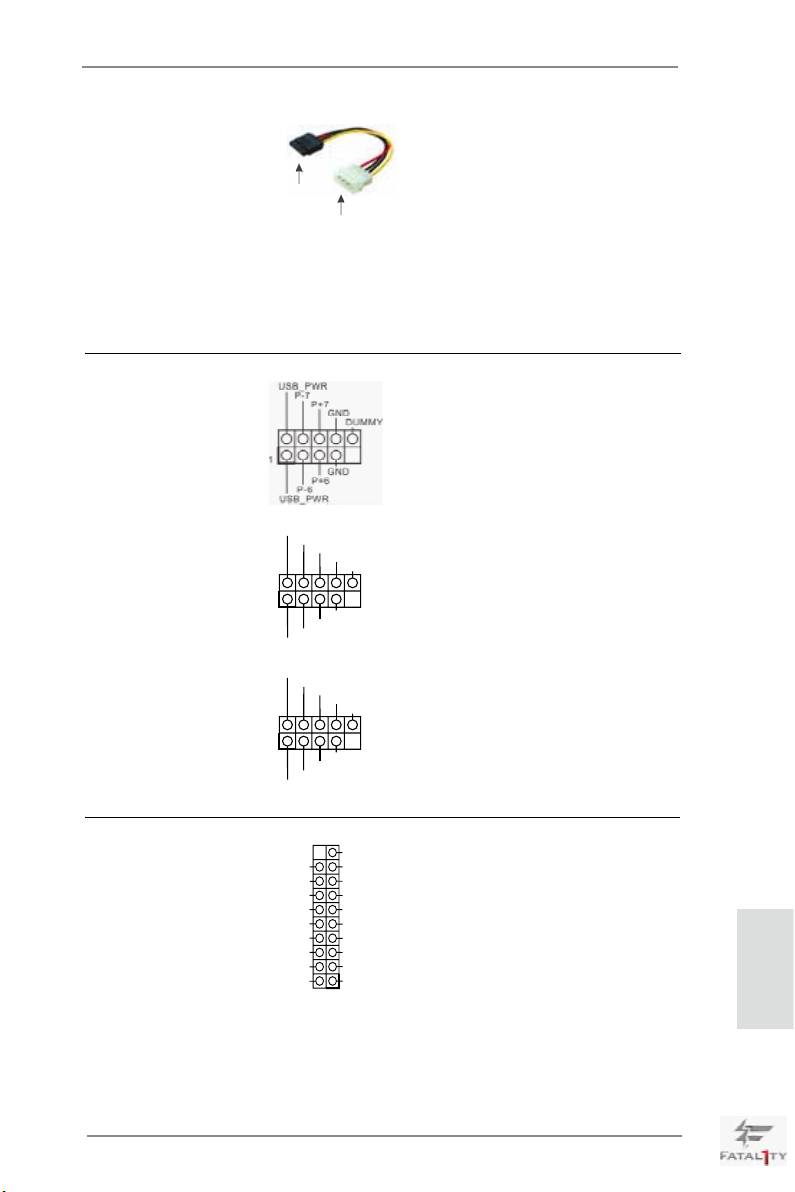

(USB3_9_10 br.19)

(voir p.4 No. 14)

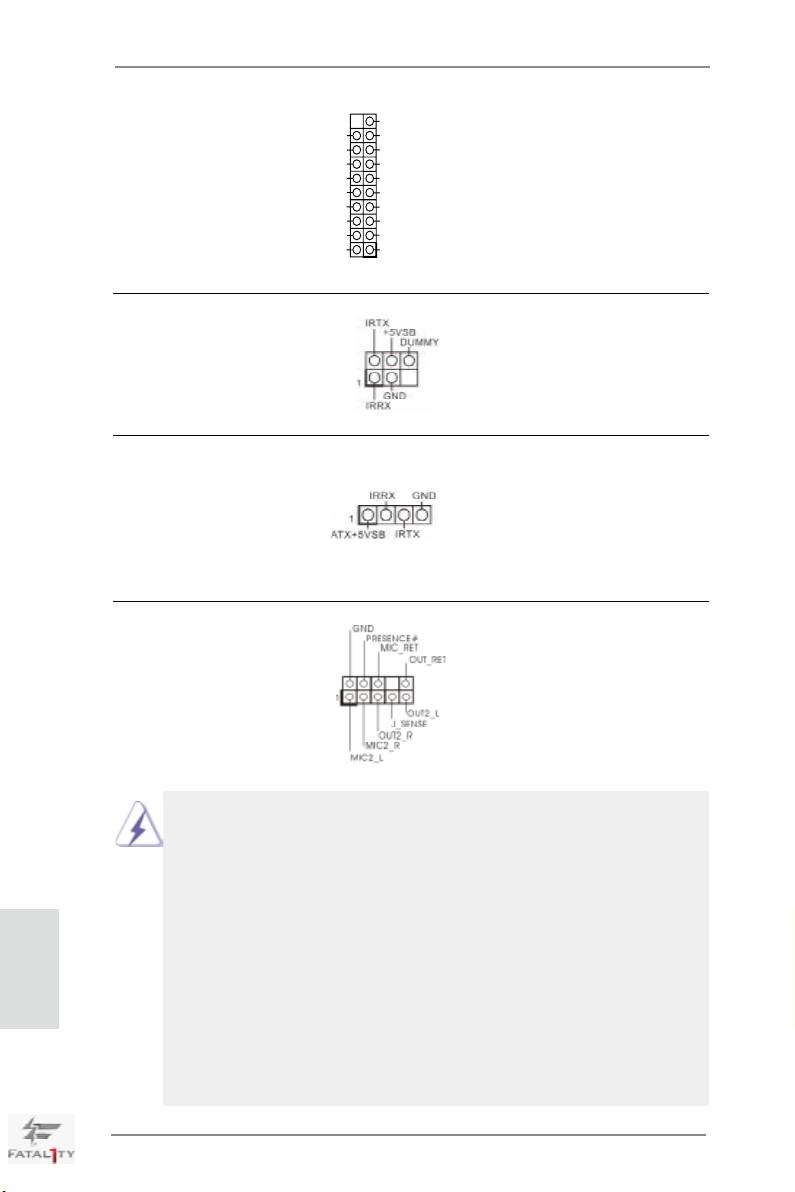

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br.5)

infrarouge optionnel de transfert

(voir p.4 No. 37)

et de réception sans l.

96

Fatal1ty X79 Champion Series Motherboard

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des modules à

(voir p.4 No. 35)

infrarouges grand public,

comme chaînes hi-,

décodeurs, etc.

Connecteur audio panneau C’est une interface pour un

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir p.4 No. 40)

permet le branchement et le

contrôle commodes de

périphériques audio.

1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

Français

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

TM

Pour les systèmes d’exploitation Windows

7 / 7 64 bits / Vista

/

TM

Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

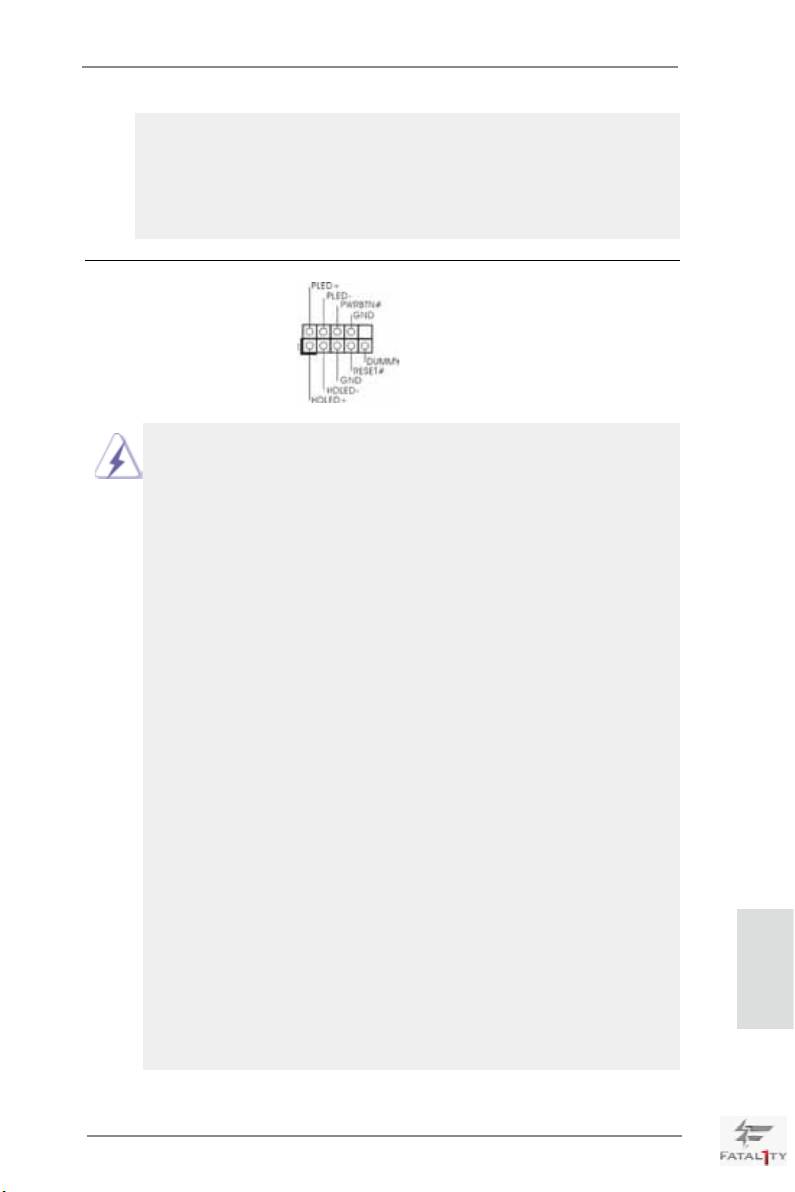

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br.9)

plusieurs fonctions du panneau

(voir p.4 No. 23)

système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

Français

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

97

Fatal1ty X79 Champion Series Motherboard

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

en-tête.

(voir p.4 No. 28)

LED di accensione Collegare il LED di accensione

(PLED1 br. 3)

chassi per indicare lo stato di

(voir p.2 Nr. 24)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br.4)

ventilateur aux connecteurs

(voir p.4 No. 30)

pour ventilateur et faites

correspondre le l noir à la

broche de terre. CHA_FAN1,

(CHA_FAN2 br. 3)

CHA_FAN2 et CHA_FAN3

(voir p.4 No. 29)

prennent en charge la fonction

contrôle du ventilateur.

(CHA_FAN3 br. 3)

(voir p.4 No. 12)

(PWR_FAN1 br. 3)

(voir p.4 No. 48)

98

Fatal1ty X79 Champion Series Motherboard

CHA_FAN_SPEED

+12V

GND

GND

+12V

PWR_FAN_SPEED

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

Français

(CPU_FAN1 br. 4)

connecteur et brancher le l

(voir p.4 No. 5)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.4 No. 8)

12

24

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.4 No. 11)

tête.

1

13

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

8 5

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.8)

d’alimentation électrique ATX

(voir p.4 No. 3)

12V sur ce connecteur.

4 1

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

8 5

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

Français

4 1

la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

99

Fatal1ty X79 Champion Series Motherboard

Connecteur d’alimentation SLI/XFIRE Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER2 br. 4)

ce connecteur, mais veuillez le

(voir p.4 No. 38)

brancher avec un connecteur

d’alimentation pour disques

SLI/XFIRE_POWER2

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

temps.

Header de IEEE 1394 Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.4 No. 27)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

1394.

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.4 No. 36)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir p.4 No. 39)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

Français

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

100

Fatal1ty X79 Champion Series Motherboard

TM

V-Probe

Les utilisateurs ont la possibilité

GND

VCORE

(7-pin VOL_CON1)

de mesurer la tension des

VCCSA

(voir p.4 No. 9)

composants sur carte, dont

DRAM_CD

DRAM_AB

VCORE, VCCSA, DRAM_CD,

VTT

DRAM_AB et VTT.

GND

Français

101

Fatal1ty X79 Champion Series Motherboard

Le Guide d’installation du panneau USB 3.0 frontal

Étape 1

Préparez le panneau USB 3.0 frontal

Étape 2

Vissez le HDD/SSD 2,5” sur le panneau

fourni, quatre vis HDD et six vis de châssis.

USB 3.0. frontal avec les quatre vis HDD.

Étape 3

Installez le panneau USB 3.0 frontal

Étape 4

Vissez le panneau USB 3.0 frontal dans la

dans la baie de disque 2,5” du châssis.

baie de disque avec les six vis de châssis.

Étape 5

Branchez le câble USB 3.0 dans le

Étape 6

Le panneau USB 3.0 frontal peut maintenant

connecteur USB 3.0 (USB3_9_10 ou

être utilisé.

USB3_11_12) de la carte mère.

Le Guide d'installation du Support arrière USB 3.0

Étape 1

Dévissez les deux vis du panneau

Étape 2

Assemblez le câble USB 3.0 et le

avant USB 3.0.

support arrière USB 3.0.

Français

Étape 3

Vissez les deux vis dans le support

Étape 4

Placez le support arrière USB 3.0

arrière USB 3.0.

dans le châssis.

102

Fatal1ty X79 Champion Series Motherboard

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

L’interrupteur d’alimentation est

(PWRBTN)

un interrupteur rapide, qui

(voir p.4 No. 26)

Power

permet à l’utilisateur d’allumer/

éteindre rapidement le système.

Interrupteur de réinitialisation

L’interrupteur de réinitialisation

(RSTBTN)

est un interrupteur rapide, qui

(voir p.4 No. 25)

permet à l’utilisateur de réinitia-

Reset

liser rapidement le système.

Interrupteur d’effacement de CMOS

L’interrupteur d’effacement de

(CLRCBTN)

CMOS est un interrupteur

(voir p.5 No. 17)

rapide qui permet à l’utilisateur

d’effacer rapidement les valeurs

du CMOS.

Français

103

Fatal1ty X79 Champion Series Motherboard
