ASRock Fatal1ty X79 Champion: 1. Giriş
1. Giriş: ASRock Fatal1ty X79 Champion
1. Giriş
ASRock’ın kesintisiz titiz kalite denetimi altında üretilen güvenilir bir anakart olan
Fatal1ty X79 Champion Series anakartını satın aldığınız için teşekkür ederiz.
ASRock’ın kalite ve dayanıklılık konusundaki kararlılığına uygun güçlü tasarımıyla
mükemmel bir performans sunar. Bu Hızlı Takma Kılavuzu anakarta giriş ve adım
adım takma kılavuzu içerir. Anakart hakkında daha ayrıntılı bilgiyi Destek CD’sinde
sunulan kullanıcı kılavuzunda bulabilirsiniz.
Anakart özellikleri ve BIOS yazılımı güncelleştirilebileceğinden bu kılavuzun içeriği
önceden haber verilmeksizin değişebilir. Bu belgede değişiklik yapılması durumunda,
güncelleştirilmiş sürüm ayrıca haber verilmeksizin ASRock web sitesinde sunulur. En
son VGA kartlarını ve CPU destek listelerini de ASRock web sitesinde bulabilirsiniz.
ASRock web sitesi http://www.asrock.com
Bu anakartla ilgili teknik desteğe ihtiyacınız olursa, kullandığınız modele özel bilgiler
için lütfen web sitemizi ziyaret edin.
www.asrock.com/support/index.asp
1.1 Paket İçindekiler
Fatal1ty X79 Champion Series Anakart
(ATX Form Faktörü: 12,0-inç x 10,5-inç, 30,5 cm x 26,7 cm)
Fatal1ty X79 Champion Series Hızlı Takma Kılavuzu
Fatal1ty X79 Champion Series Destek CD’si
6 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
2 x Seri ATA (SATA) HDD Güç Kablosu (İsteğe Bağlı)
1 x G/Ç Panel Kalkanı
1 x USB 3.0 Ön Panel
4 x HDD Vida
6 x kasaya Vida
1 x Arka USB 3.0 Braketi
2 x ASRock SLI_Bridge Kartı
1 x ASRock SLI_Bridge_3S Kartı
1 x ASRock 3-Yollu SLI Köprü Kart
1 x ASRock 3-Yollu SLI-2S2S Köprü Kart
Türkçe
ASRock Size Şunu Hatırlatır...
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit ile daha iyi performans
elde etmek için, Depolama Kongürasyonundaki BIOS seçeneğini AHCI
moduna ayarlamanız tavsiye edilir. BIOS ayarı için, ayrıntıları öğrenmek
üzere lütfen destek CD'mizdeki "Kullanıcı Kılavuzu"na bakın.
164
Fatal1ty X79 Champion Series Motherboard
1.2 Özellikler
Platform - ATX Form Faktörü: 12,0-inç x 10,5-inç, 30,5 cm x 26,7 cm
- Birinci Sınıf Altın Kapasitör tasarımı (%100 Japon malı yüksek
kaliteli İletken Polimer Kapasitörler)
®
TM
CPU - LGA 2011 soketi için Intel
Core
i7 işlemci ailesini destekler
- Digi Güç Tasarımı
- Gelişmiş 12 + 2 Güç Fazı Tasarımı
- İkili Yığın MOSFET (DSM) (bkz. DİKKAT 1)
®
- Intel
Turbo Boost 2.0 Teknolojisini destekler
- Hyper-Threading Teknolojisini destekler (bkz. DİKKAT 2)
- Untied Overclocking Teknolojisini destekler
®
Yonga seti - Intel
X79
Bellek - Dört Kanallı DDR3 Bellek Teknolojisi (bkz. DİKKAT 3)
- 8 x DDR3 DIMM yuva
- DDR3 2500+(OC)/2133(OC)/1866(OC)/1600/1333/1066 ECC
olmayan, ara belleksiz bellek
- Ara bellek kullanmayan DDR3 ECC’yi, socket LGA 2011
®
®
üzerindeki Intel
Workstation 1S Xeon
işlemcileri E5 16xx/
26xx/46xx serileri ile birlikte destekler
- Sistem belleğinin maks. kapasitesi: 64 GB (bkz. DİKKAT 4)
®
- Intel
Extreme Bellek Prolini (XMP)1.3/1.2 destekler
Genişletme - 5 x PCI Express 3.0 x16 yuva (PCIE1/PCIE5: x16/16 modu;
Yuvası PCIE1/PCIE3/PCIE5: x16/8/8 modu; PCIE1/PCIE4/PCIE7:
x16/8/8; PCIE1/PCIE3/PCIE5/PCIE7: x16/8/8/8 modu)
(bkz. DİKKAT 5)
- 2 x PCI Express 2.0 x1 yuva
TM
TM
- AMD Quad CrossFireX
, 4-Way CrossFireX
, 3-Way
TM
TM
CrossFireX
ve CrossFireX
’i destekler
®
TM
TM
TM
TM
- NVIDIA
Quad SLI
, 4-Way SLI
, 3-Way SLI
ve SLI
’yı
destekler
Ses - 7,1 Kanal HD Ses (Realtek ALC898 Ses Codec’i)
- Creative Sound Core3D dört çekirdekli ses işlemcisi
TM
- THX TruStudio
PRO’yu destekler
- CrystalVoice’u destekler
- Keşif Modunu Destekler
Türkçe
- EAX1.0’den EAX5.0’a kadar destekler
- Premium Kulaklık Hoparlörü (PHA) (bkz. DİKKAT 6)
LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/sn
- Broadcom BCM57781
- LAN’da Uyan özelliğini destekler
165
Fatal1ty X79 Champion Series Motherboard
- Enerji Verimli Ethernet 802.3az desteği
- Ekip oluşturma işlevi Çift LAN’ı destekler
- PXE’yi destekler
Arka Panel G/З Paneli
G/З - 1 x PS/2 Klavye Portu
- 1 x Optik SPDIF Зэkэюэ Portu
- 1 x Kullanэma Hazэr USB 2.0 Portu
- 1 x Fatal1ty Fare Portu (USB 2.0)
- 2 x eSATA3 konektör
- 8 x Kullanэma Hazэr USB 3.0 Portu
- 2 x RJ-45 LAN Portu, LED’li (AKT/LЭNK LED’i ve HIZ LED’i)
- 1 x IEEE 1394 Konektörü
- 1 x CMOS’u Temizleme Anahtarı
- HD Ses Jakı: Arka Hoparlör/Orta/Bas/Hat Girişi/Ön Hoparlör/
Mikrofon (bkz. DİKKAT 7)
®
SATA3 - 2 x SATA3 6,0Gb/sn Intel
X79 konektör, donanım RAID
(RAID 0, RAID 1, RAID 5, RAID 10 ve Intel Rapid Storage3.0),
NCQ, AHCI ve “Sistem Açıkken Bileşen Takma” işlevlerini
- 4 x SATA3 6,0Gb/sn Marvell SE9230 konektör, donanım RAID
(RAID 0, RAID 1 ve RAID 10), NCQ, AHCI ve “Sistem Açıkken
Bileşen Takma” işlevlerini
®
USB 3.0 - TI
tarafından 8 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye
kadar USB 1.0/2.0/3.0
®
- TI
tarafından 2 x Ön USB 3.0 bağlantısı (2 USB 3.0 bağlantı
noktasını destekler), 5Gb/s’ye kadar USB 1.0/2.0/3.0
Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID
5, RAID 10 ve Intel Rapid Storage3.0), NCQ, AHCI ve “Sistem
Açıkken Bileşen Takma” işlevlerini
- 6 x SATA3 6.0 Gb/sn konektör
- 1 x KÖ şi
- 1 x Kullanıcı Kızılötesi Modül Bağlantısı
- 1 x COM portu şi
- 1 x HDMI_SPDIF şi
- 1 x IEEE 1394 şi
Türkçe
- 1 x Güç LED’i şi
TM
- 1 adet V-Probe
: 7 adet seri yerleşik gerilim ölçme noktası
seti
- CPU/Kasa/Güç FAN konektörü
- 24 pin ATX güç konektörü
- 8 pin 12V güç konektörü
- SLI/XFire güç konektörü
166
Fatal1ty X79 Champion Series Motherboard
- Ön panel ses konektörü
- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)
- 2 x USB 3.0 ş (4 USB 3.0 portu destekler)
- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)
- 1 x Post Durum Denetleyicisi (PSC) (bkz. DİKKAT 8)
Akıllı Anahtar - 1 x LED’li Güç Anahtarı
- 1 x LED’li Sıfırlama Anahtarı
- 1 x LED’li CMOS’u Temizleme Anahtarı
BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS
- “Tak Çalıştır”ı destekler
- ACPI 1.1 Uyumlu Uyandırma Olayları
- Jumpersız ayarlamayı destekler
- SMBIOS 2.3.1 Desteği
- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V
Voltaj Çoklu ayarı
Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme
Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,
ASRock MAGIX Multimedya Seti - OEM
Benzersiz - F-Stream (bkz. DİKKAT 9)
Özellik - ASRock Anında Önyükleme
- ASRock Anında Flash (bkz. DİKKAT 10)
- ASRock APP Charger (bkz. DİKKAT 11)
- ASRock SmartView (bkz. DİKKAT 12)
- ASRock XFast USB (bkz. DİKKAT 13)
- ASRock XFast LAN (bkz. DİKKAT 14)
- ASRock XFast RAM (bkz. DİKKAT 15)
- ASRock Crashless BIOS (bkz. DİKKAT 16)
- ASRock OMG (Online Management Guard) (bkz. DİKKAT 17)
- ASRock Internet Flash (bkz. DİKKAT 18)
- ASRock HyperDuo Plus Teknolojisi (bkz. DİKKAT 19)
- Hibrit Yükseltici:
- CPU Frekans Adımsız Kontrol (bkz. DİKKAT 20)
- ASRock U-COP (bkz. DİKKAT 21)
- Önyükleme Hatası Koruması (B.F.G.)
- İyi Geceler LED’i
Donanım - CPU Sıcaklık Duyarlılığı
Monitör - Kasa Sıcaklık Duyarlılığı
Türkçe
- CPU/Kasa/Güç Fan Takometresi
- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı
ile Otomatik Ayar’ına izin verir)
- CPU/Kasa Fan Çoklu-Hız Kontrolü
167
Fatal1ty X79 Champion Series Motherboard
- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
®
®
TM
TM
İS - Microsoft
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit
uyumlu
Sertikalar - FCC, CE, WHQL
- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)
(bkz. DİKKAT 22)
* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com
UYARI
Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya
üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla
ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya
hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı
siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.
DİKKAT!
1. İkili Yığın MOSFET (DSM) MOSFET’ler arasındaki en yenilikçi tasarımdır.
Silikon kalıp alanı, iki kalıp bir MOSFET’e yüklenerek iki katına çıkarılmıştır.
Daha geniş kalıp alanı, ısı direnci daha düşük gerilim beslemesi. Gelenek-
sel ayrık MOSFET’ler ile karşılaştırıldığında, DSM daha geniş kalıp alanı
ve Isı direnci daha düşük gerilim beslemesi sağlayayabilir, böylece CPU
Vcore için güç tedariği daha verimli olur.
2. "Hyper Threading Teknolojisi" ayarı hakkında lütfen destek CD'sindeki
"Kullanıcı Kılavuzu"nda sayfa 79'ye bakın.
3. Bu anakart Çift Kanallı Bellek Teknolojisi'ni destekler. Çift Kanallı Bellek
Teknolojisi'ni uygulamadan önce, uygun yükleme hakkında sayfa 18'teki
bellek modüllerinin yükleme kılavuzunu okuduğunuzdan emin olun.
®
TM
4. İşletim sistemi kısıtlaması nedeniyle, Windows
7 / Vista
/ XP altında
Türkçe
sistem kullanımı için ayırmak için gerçek bellek boyutu 4 GB'den az olabilir.
®
®
64-bit CPU'lu Windows
OS için bu tür bir sınırlama yoktur. Windows
’un
kullanamadığı bellekten yararlanmak için ASRock XFast RAM’i kullanabilir-
siniz.
®
5. Şu anda Intel
Socket 2011 Sandy Bridge-E İşlemci PCIE 3.0’I destekl-
ememektedir, ancak bu ana kart halihazırda PCIE 3.0 donanımı hazır
tiptedir. PCIE 3.0’ı kullanımı Intel işlemcisine bağlıdır. Gelecekteki İşlemci
güncellemeleri ve yeni sürümleri hakkında bilgi için, lütfen Intel’in
168
Fatal1ty X79 Champion Series Motherboard
websitesine gözatın.
6. Premium Kulaklık Hoparlörü (PHA) vasat sese katlanamayan ciddi oyuncu-
lar ve bilgisayar tutkunları için daha az gürültü ve parazite karşın daha fazla
bant genişliği ve yüksek döndürme hızı sağlar. Ayrıca, kullanıcılara daha
net ses sağlayan 250 Ohm’ye kadar yüksek kalite kulaklıkları destekler.
7. Mikrofon çıkışı için, bu anakart hem stereo hem de mono modlarını
destekler. Ses çıkışı için, bu anakart 2 kanallı, 6 kanallı ve 8 kanallı modları
destekler. Düzgün bağlantı için sayfa 5’teki tabloyu kontrol edin.
8. Post Durum Denetleyicisi (PSC) kullanıcı gücü açtığında bilgisayarı
denetler. CPU, Bellek, VGA veya depolamanın işlevsiz olması durumunda
kırmızı bir ışık yayar. Yukarıda adı geçen bölümlerin tümü normal olarak
çalıştığında ışık söner.
9. F-Stream ist ein Alles-in-einem-Werkzeug zur Feineinstellung
verschiedener Systemfunktionen an einer benutzerfreundlichen
Schnittstelle; diese beinhaltet Hardware-Überwachung, Lüftersteuerung,
Übertaktung, OC DNA und IES. Über die Hardware-Überwachung
können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt
Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei
der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler
Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung
Ihrer OC-Einstellungen als Prol, welches Sie mit Freunden teilen können.
Ihre Freunde können das OC-Prol dann in ihrem System laden und so
die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver)
kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl
an Ausgangsphasen zur Steigerung der Efzienz reduzieren – ohne die
Rechenleistung zu beeinträchtigen.
10. ASRock Anında Flash, Flash ROM’a katıştırılmış bir BIOS ash yardımcı
programıdır. Bu kullanışlı BIOS güncelleme aracı, sistem BIOS’unu MS-
®
DOS veya Windows
gibi ilk önce işletim sistemine girmeden güncelle
menizi sağlar. Bu yardımcı programla, POST sırasında <F6> tuşuna bas-
abilirsiniz veya BIOS ayarları menüsünün ASRock Anında Flash’a erişmesi
için <F2> tuşuna basabilirsiniz. Bu aracı başlatın ve yeni BIOS dosyasını
USB ash sürücünüze, diskete veya sabit sürücüye kaydedin, sonra
BIOS’unuzu yalnızca birkaç tıklatma ile ek bir disket veya diğer karmaşık
ash yardımcı programlarını hazırlamadan güncelleyebilirsiniz. Lütfen USB
ash sürücünün veya sabit diskin FAT32/16/12 dosya sistemi kullanması
gerektiğini unutmayın.
11. iPhone/iPad/iPod Touch gibi Apple cihazlarınızı şarj etmek için daha
hızlı ve daha özgür bir biçimde şarj etmek istiyorsanız, ASRock sizin için
mükemmel bir çözüm hazırladı - ASRock APP Charger. Sadece APP
Charger sürücünü kurarak, iPhone’unuzu bilgisayarınızdan daha çabuk ve
Türkçe
eskisinden 40% daha hızlı şekilde şarj edebilirsiniz. ASRock APP Charger
birçok Apple cihazını aynı anda ve hızlı bir biçimde şarj etmenize olanak
tanır ve hatta bilgisayarınız Bekleme modunda (S1), RAM’de Askıya Al
modunda (S3), uyku modunda (S4) veya kapalı(S5) iken sürekli şarj etmeyi
destekler. APP Charger sürücüsü kurulu iken kolaylıkla şimdiye hiç
169
Fatal1ty X79 Champion Series Motherboard
olmadığı kadar harika bir şarj deneyimi yaşayabilirsiniz.
ASRock internet sitesi: http://www.asrock.com/Feature/AppCharger/index.
asp
12. İnternet tarayıcısının yeni bir işlevi olan SmartView, en sık ziyaret ettiğiniz
web sitelerini, geçmişinizi, Facebook arkadaşlarınızı ve sizin gerçek
zamanlı haber beslemelerinizi, daha kişisel bir İnternet deneyimi için
geliştirilmiş bir görünümde birleştiren IE için akıllı başlangıç sayfasıdır.
ASRock anakartları, hareket halindeki arkadaşlarınızla irtibat halinde
kalmanıza yardım eden SmartView yardımcı programı ile donatılmıştır.
®
SmartView özelliğini kullanmak için işletim sistemi sürümünüzün Windows
TM
TM
7 / 7 64 bit / Vista
/ Vista
64 bit, ve tarayıcı sürümünüzün IE8 olmasına
dikkat edin. ASRock web sitesi: http://www.asrock.com/Feature/SmartView/
index.asp
13. ASRock XFast USB, USB bellek aygıtı performansını arttırabilir. Perfor-
mans aygtının özelliğine göre değişiklik gösterebilir.
14. ASRock XFast LAN hızlı internet erişimi sağlarken aşağıdaki avantajlara
da sahiptir. LAN uygulaması Önceliklendirmesi: Uygulama önceliğinizi ideal
şekilde yapılandırabilir ve/veya yeni programlar ekleyebilirsiniz. Oyunda
Daha Az Gecikme Zamanı: Çevrimiçi oyun önceliğini daha yükseğe
ayarladığınızda, oyundaki gecikmeler azalabilir. Trak Şekillendirme: You-
tube HD video izleyebilir ve aynı anda dosyaları indirebilirsiniz. Verilerinizin
Gerçek Zamanlı Analizi: Durum penceresi ile, şu anda aktardığınız hangi
verilerin akışının yapıldığını kolaylıkla yapılandırabilirsiniz.
®
15. ASRock XFast RAM, F-Stream eklenen yeni bir işlev. Windows
32-bit
işletim sistemi CPU’su altında kullanılamayan bellek alanından tamamen
yararlanır. ASRock XFast RAM webde sörfü şimdiye kadar olmadığı kadar
hızlandırırken önceden ziyaret edilen web sitelerinin yüklenme süresini
kısaltır. Ayrıca Adobe Photoshop’ın hızını 5 kat arttırır. ASRock XFast
RAM’in başka bir avantajı da, SSD veya HDD’lerinize erişim sıklığını
azaltarak kullanım ömürlerini uzatması.
16. ASRock Crashless BIOS kullanıcıların arıza çıkma korkusu olmadan
BIOS’larını güncellemesine imkan verir. BIOS güncelleme işlemi sırasında
güç kaybı yaşanırsa, ASRock Crashless BIOS güç geri geldiğinde
BIOS güncelleme işlemini otomatik olarak tamamlayacaktır. Lütfen,
BIOS dosyalarının USB diskinizin kök dizinine yerleştirilmesi gerektiğini
unutmayın. Bu özelliği yalnızca USB2.0 bağlantı noktaları desteklemektedir.
17. Yöneticiler OMG vasıtasıyla bir internet yasaklı saat oluşturabilir veya
belirli saatlerde internet erişimini sınırlandırabilirler. Başka kullanıcılara
Türkçe
sağlanan internet erişim izni başlangıç ve bitiş saatlerini programlayabil-
irsiniz. Kullanıcıların OMG’yi atlatmasını önlemek için, sistem saatinde
değişiklik yapma izni olmayan ziyaretçi hesaplarına ihtiyaç duyulur.
18. Internet Flash, sunucularımızda bulunan UEFI ürün yazılımı güncellemel-
erini araştırır. Başka bir deyişle, sistem sunucularımızdaki en son UEFI’yi
otomatik olarak algılar ve Windows İşletim Sistemi’ne girmeden yükselt-
me işlemini yapar. Bu işlevi etkinleştirmek için DHCP yapılandırılmış bir
bilgisayarda çalışıyor olmanız gerektiğini lütfen unutmayın.
170
Fatal1ty X79 Champion Series Motherboard
19. 14 kat daha hızlı bir performans elde edin! Bir SSD ve HDD bağlıyken,
TM
HyperDuo Plus
SSD’yi HDD’nin önbelleği haline getirir ve SSD
performansını arttırır.
20. Bu anakart adımsız kontrole izin verse de aşırı hızlandırma uygulamanız
önerilmez. Önerilen CPU veri yolu frekansları dışındaki frekanslar sistemin
dengesiz olmasına veya CPU’nun zarar görmesine neden olabilir.
21. CPU aşırı ısınması algılandığında, sistem otomatik olarak kapatılır. Sistemi
devam ettirmeden önce, lütfen anakarttaki CPU fanının düzgün çalıştığını
kontrol edin ve güç kablosunu çıkarın, sonra geri takın. Isı geçişini artırmak
için, PC sistemini yüklediğinizde CPU ile ısı emici arasına ısı macunu
sürmeyi unutmayın.
22. Enerji Kullanan Ürün anlamına gelen EuP, tamamlanmış sistemler için güç
tüketimini tanımlamak için Avrupa Birliği tarafından düzenlenen bir gerekli-
liktir. EuP’a göre, kapalı mod durumunda tamamlanmış sistemin toplam AC
gücü 1,00W altında olmalıdır. EuP standardını karşılamak için, EuP hazır
anakart ve EuP hazır güç kaynağı gerekir. Intel’in önerisine göre, EuP
hazır güç kaynağının 100 mA akım tüketiminde 5v beklemede güç etkinliği
%50’den yüksektir standardını karşılaması gerekir. EuP hazır güç kaynağı
seçimi için, daha fazla ayrıntı için güç kaynağı üreticisine başvurmanızı
öneririz.
Türkçe
171
Fatal1ty X79 Champion Series Motherboard
1.3 Jumper'ların Ayarı
Şekilde jumper'ların nasıl ayarlandıkları
gösterilmektedir. Jumper kapağı pinler üzerine
yerleştirildiğinde jumper "Kapalı" dır. Jumper
kapağı pinler üzerindeyken jumper "Açık" tır.
Şekilde pin1 ve pin2'si "Kapalı" olan jumper
kapağı bu 2 pine yerleştirilmiş 3-pinli jumper
gösterilmektedir.
Jumper Ayar
CMOS’u temizleme
(CLRCMOS1, 3-pinli jumper)
(bkz. s.4 No. 31)
Clear CMOSDefault
Not:
CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem
parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı
kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten
sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası
kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.
BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,
ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini
gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı
varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında
temizleneceğini lütfen aklınızda bulundurunuz.
CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve
sahiptir.
Türkçe
172
Fatal1ty X79 Champion Series Motherboard
1.4 Yerleşik Fişler ve Konektörler
Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

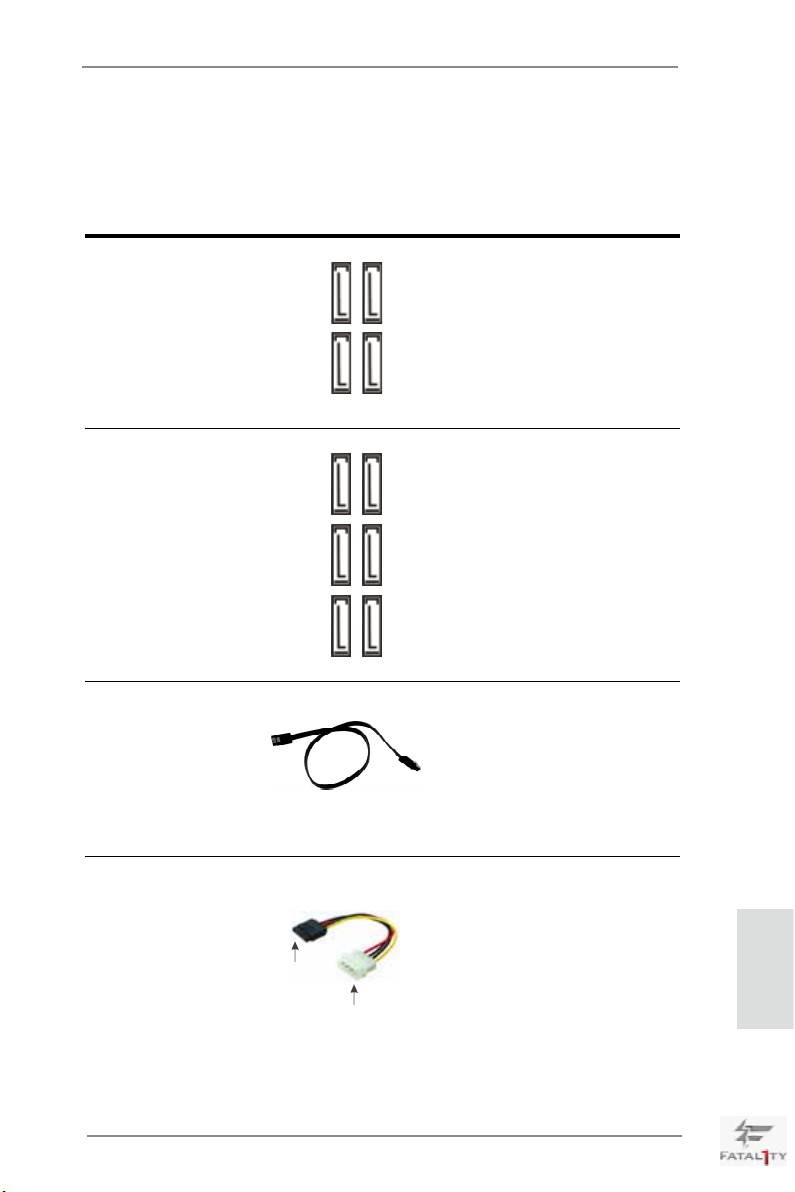

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_0_1: bkz. s.4, No. 17)
konektör, dahili depolama
(SATA2_2_3: bkz. s.4, No. 18)
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
SATA2_2 SATA2_0
SATA2_3 SATA2_1
Seri ATA3 Konektörler Bu altı Seri ATA3 (SATA3)
(SATA3_0_1: bkz. s.4, No. 19)
konektör, dahili depolama
SATA3_0
SATA3_1
(SATA3_M0_M1: bkz. s.4, No. 20)
cihazları için SATA veri
(SATA3_M2_M3: bkz. s.4, No. 21)
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SATA3_M2 SATA3_M0
SATA3_M3 SATA3_M1
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
Seri ATA (SATA) Güç Kablosu Lütfen SATA güç kablosunun
(İsteğe bağlı)
siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
SATA HDD güç konektörüne
kablosunun beyaz ucunu güç
Türkçe
bağlama
kaynağının güç konektörüne
güç kaynağına bağlama
bağlayın.
173
Fatal1ty X79 Champion Series Motherboard

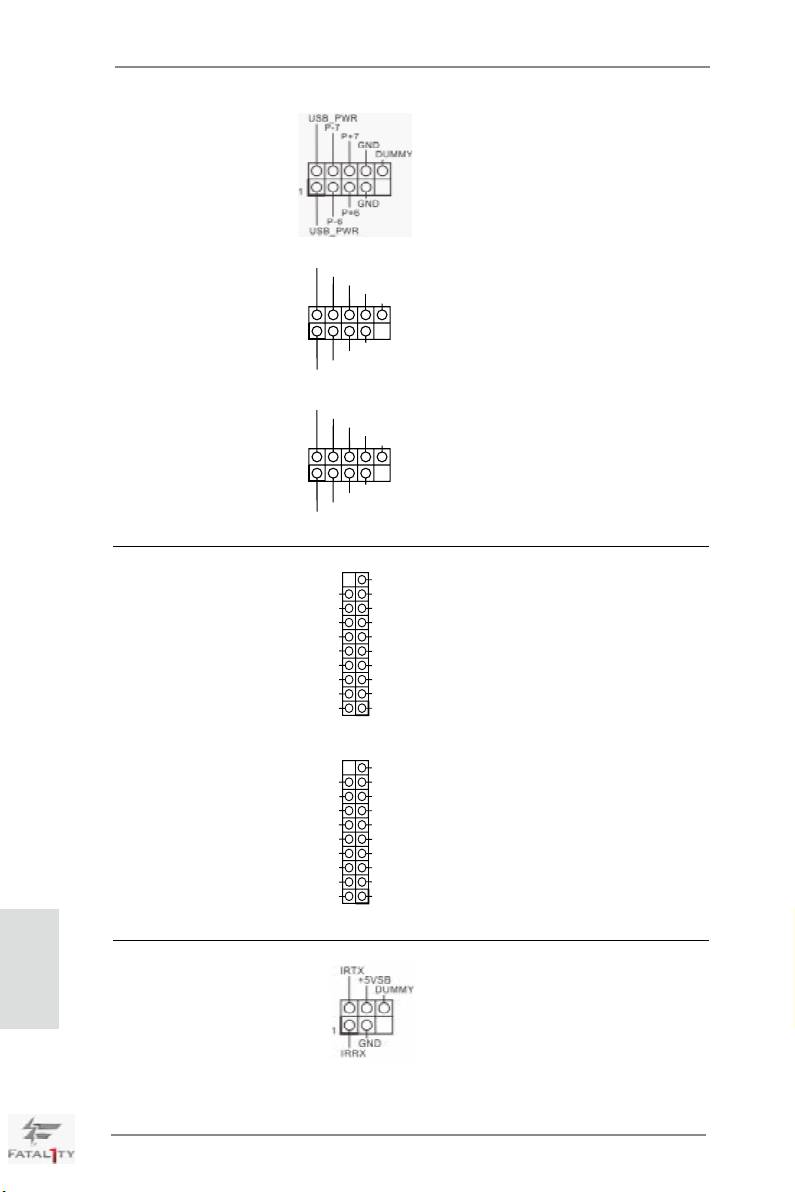

USB 2.0 Fişleri G/Ç panelindeki varsayılan
(9-pinli USB_6_7)
iki USB 2.0 portundan başka,
(bkz. s.4 No. 32)
bu anakartta üç USB 2.0 şi
bulunur. Her USB 2.0 şi iki
USB 2.0 portunu destekler.
(9-pinli USB_4_5)
USB_PWR
P-5
(bkz. s.4 No. 33)
P+5
GND
DUMMY
1
GND
P+4
P-4
USB_PWR
USB_PWR
(9-pinli USB_2_3)
P-3
P+3
(bkz. s.4 No. 34)
GND
DUMMY
1
GND
P+2
P-2
USB_PWR
USB 3.0 Fişleri I/O panelinde bulunan sekiz
(19-pinli USB3_11_12)
adet varsayılan USB 3.0
(bkz. s.4 No. 13)
bağlantı noktasının yanı sıra, bu
ana kart üzerinde iki adet USB
3.0 bağlantısı bulunur. Bu USB
3.0 bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
(19-pinli USB3_9_10)
(bkz. s.4 No. 14)
Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.4 No. 37)
modülünü destekler.
174
Fatal1ty X79 Champion Series Motherboard
VbusVbus
Vbus
IntA_P12_SSRX-
IntA_P11_SSRX-
IntA_P12_SSRX+
IntA_P11_SSRX+
GND
GND
IntA_P12_SSTX-
IntA_P11_SSTX-
IntA_P12_SSTX+
IntA_P11_SSTX+
GND
GND
IntA_P12_D-
IntA_P11_D-
IntA_P12_D+
IntA_P11_D+
Dummy
1
VbusVbus
Vbus
IntA_P10_SSRX-
IntA_P9_SSRX-
IntA_P10_SSRX+
IntA_P9_SSRX+
GND
GND
IntA_P10_SSTX-
IntA_P9_SSTX-
IntA_P10_SSTX+
IntA_P9_SSTX+
GND
GND
IntA_P10_D-
IntA_P9_D-
IntA_P10_D+
IntA_P9_D+
Dummy
1
Türkçe
Kullanıcı Kızılötesi Modül Bağlantısı Bu bağlantı, HI-FI ve TV setleri
(4-pinli CIR1)
gibi isteğe bağlı kullanıcı
(bkz. s.4 No. 35)
kızılötesi cihazlarını bağlamak
için kullanılabilir.
Ön Panel Ses Fişi Bu, panel ses kablosu için
(9-pinli HD_AUDIO1)
uygun bağlantı sağlayan ve
(bkz. s.4 No. 40)
ses cihazlarını kontrol etmeyi
sağlayan bir arayüzdür.
1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun
HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek
için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Ground'u (GND) Ground'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses
paneli için bağlamanız gerekmez.
E. Ön mikrofonu etkinleştirmek için
®
Windows
XP / XP 64-bit İS için:
“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.
®
TM
TM
Windows
7 / 7 64-bit / Vista
/ Vista
64-bit İS için:
Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses
Seviyesi”ni ayarlayın.
Sistem Paneli Fişi Bu ş, birçok sistem ön paneli
(9-pinli PANEL1)
işlevini barındırır.
(bkz. s.4 No. 23)
Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu
Türkçe
göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.
Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.
175
Fatal1ty X79 Champion Series Motherboard
PWRBTN (Güç Anahtarı):
Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını
kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
PLED (Sistem Gücü LED’i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED’i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe
(4-pinli SPEAKER1)
bağlayın.
(bkz. s.4 No. 28)
Güç LED’i Fişi Sistem gücü durumunu
(3-pinli PLED1)
belirtmek için lütfen kasa güç
(bkz. s.2 No. 24)
LED’ini bu şe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S4
durumunda veya S5 durumun
Türkçe
da (güç kapalı) kapalıdır.
176
Fatal1ty X79 Champion Series Motherboard
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(3-pinli CHA_FAN1)
fanına bu konektöre bağlayın
(bkz. s.4 No. 30)
ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1,
(3-pinli CHA_FAN2)
CHA_FAN2 ve CHA_FAN3
(bkz. s.4 No. 29)
destekli Fan Denetimi.
(3-pinli CHA_FAN3)
(bkz. s.4 No. 12)
(3-pinli PWR_FAN1)
(bkz. s.4 No. 48)
177
Fatal1ty X79 Champion Series Motherboard
CHA_FAN_SPEED
+12V
GND
FAN_SPEED_CONTROL
CHA_FAN_SPEED
+12V
GND
CHA_FAN_SPEED
+12V
GND
GND
+12V
PWR_FAN_SPEED
CPU Fan Konektörü Lütfen fan kablolarını CPU
4-pinli CPU_FAN1)
fanına bu konektöre bağlayın
(bkz. s.4 No. 5)
ve siyah kabloyu toprak pinine
bağlayın.
Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU
fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.
3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı
planlıyorsanız, lütfen Pin 1-3'e bağlayın.
Pin 1-3 Bağlı
3-Pinli Fanı Takma
(3-pinli CPU_FAN2)
(bkz. s.4 No. 8)
12
24
ATX Güç Konektörü Lütfen bir ATX güç kaynağını
(24-pinli ATXPWR1)
bu konektöre bağlayın.
(bkz. s.4 No. 11)
1
13
Türkçe
Bu anakart 24-pinli ATX güç konektörü sağlasa da
12
24
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
20-Pinli ATX Güç Kaynağını Takma
1
13
8 5
ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(8-pinli ATX12V1)
kaynağını bu konektöre
(bkz. s.4 No. 3)
bağlayın.
4 1
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
8 5
4-Pinli ATX 12V Güç Kaynağını Takma
4 1
SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç
(4-pinli SLI/XFIRE_PWR2)
kaynağını bu konektöre
(bkz. s.4 No. 38)
bağlayın.
SLI/XFIRE_POWER2
IEEE 1394 Fişi Bu anakartta G/Ç panelindeki
(9-pinli FRONT_1394)
bir varsayılan IEEE 1394 portu
(bkz. s.4 No. 27)
nun yanı sıra, bir IEEE 1394 ş
(FRONT_1394) de bulunur. Bu
IEEE 1394 şi bir IEEE 1394
portunu destekler.
Türkçe
Seri port Fişi Bu COM şi bir seri port
(9-pinli COM1)
modülünü destekler.
(bkz. s.4 No. 36)
178
Fatal1ty X79 Champion Series Motherboard

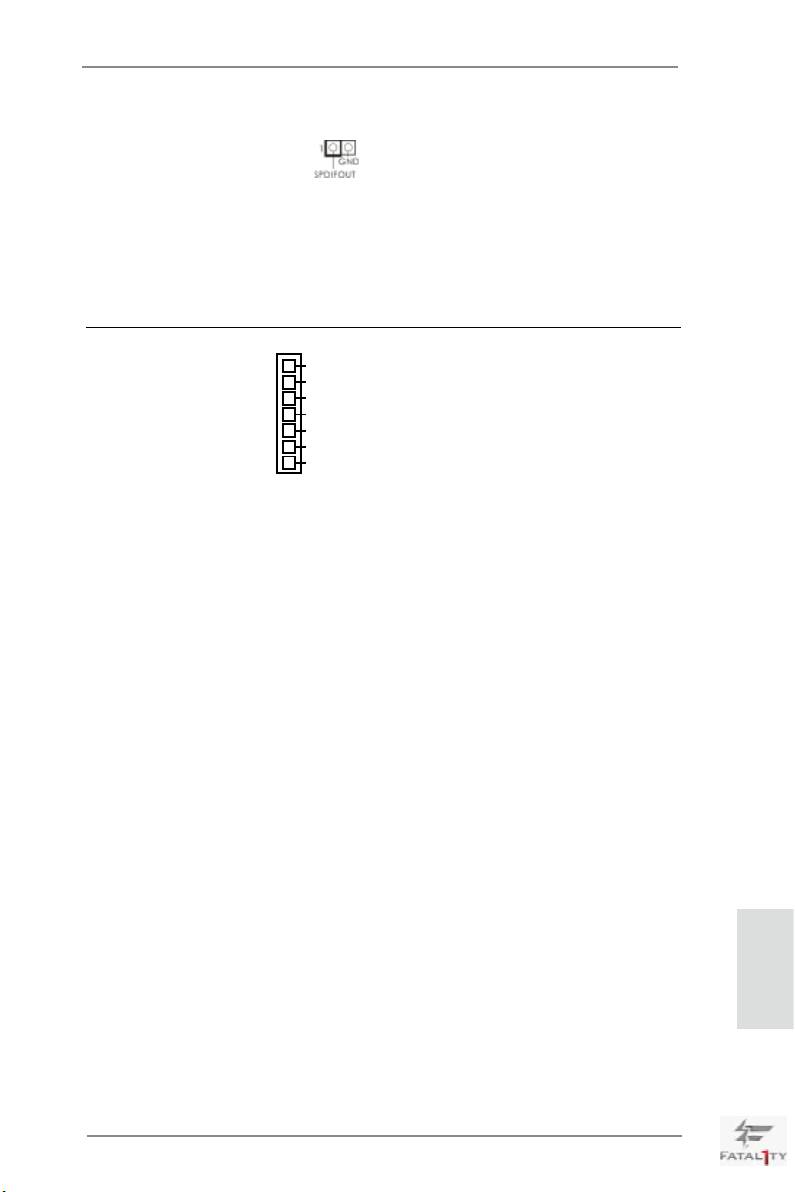

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses
(2-pinli HDMI_SPDIF1)
çıkışını HDMI VGA kartına
(bkz. s.4 No. 39)
sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
şe bağlayın.
TM
V-Probe
Kullanıcılar VCORE, VCCSA,
GND
VCORE
(7-pinli VOL_CON1)
DRAM_CD, DRAM_AB ve
VCCSA
(bkz. s.4 No. 9)
VTT’yi içeren yerleşik parçaların
DRAM_CD
DRAM_AB
gerilimini ölçebilir.
VTT
GND
Türkçe
179
Fatal1ty X79 Champion Series Motherboard

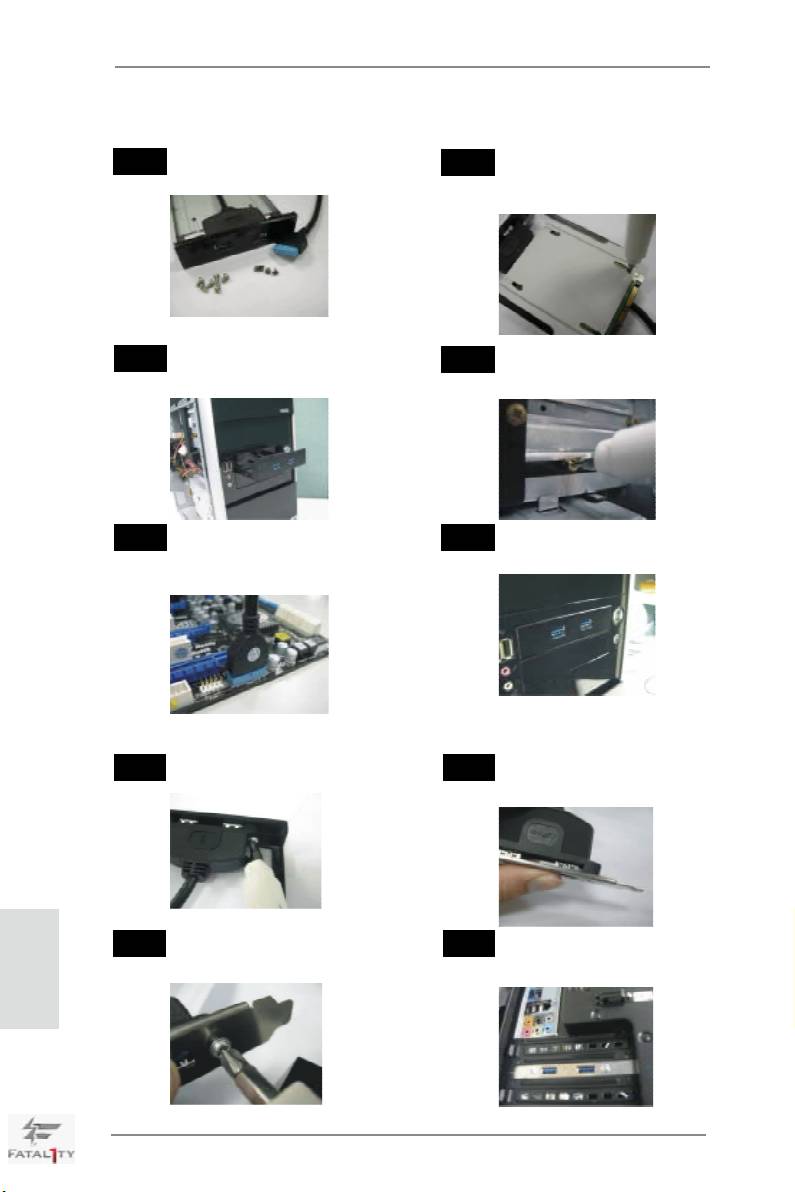

Ön USB 3.0 Panelinin Kurulum Kılavuzu
Adım 1
Verilen Ön USB 3.0 Panelini, dört HDD
Adım 2
2,5” HDD/SSD’yi Ön USB 3.0 Paneline
vidasını ve altı şasi vidasını hazırlayın.
dört adet HDD vidasını kullanarak
vidalayın.
Adım 3
Ön USB 3.0 Panelini şasinin 2,5” sürücü
Adım 4
Ön USB 3.0 Panelini altı şasi vidası ile
yuvasına kurun.
sürücü yuvasına vidalayın.
Adım 5
Ön USB 3.0 kablosunu anakarttaki USB 3.0
Adım 6
Ön USB 3.0 Paneli zaten kullanılıyor.
başlığına (USB3_9_10 veya USB3_11_12)
takın.
Arka USB 3.0 Braketinin Kurulum Kılavuzu
Adım 1 Adım 2
Ön USB 3.0 Panelinden iki vidayı sökün.
USB 3.0 kablosunu ve arka USB 3.0
braketini bir araya getirin.
Türkçe
İki vidayı arka USB 3.0 braketine
Adım 4Adım 3
Arka USB 3.0 braketini kasaya
vidalayın.
yerleştirin.
180
Fatal1ty X79 Champion Series Motherboard
1.5 Akıllı Anahtarlar
Bu anakartta üç akıllı anahtar bulunur: güç anahtarı, sıfırlama anahtarı ve CMOS'u
temizleme anahtarı; bunlar kullanıcıların hızlı bir şekilde sistemi açıp kapatmalarını
veya CMOS değerlerini temizlemelerini sağlar.
Güç Anahtarı Güç Anahtarı, kullanıcıların
(PWRBTN)
hızlı bir şekilde sistemi açıp
(bkz. s.4 No. 26)
kapatmalarını sağlayan akıllı
Power
bir anahtardır.
Sıfırlama Anahtarı Sıfırlama Anahtarı, kullanıcıların
(RSTBTN)
hızlı bir şekilde sistemi
(bkz. s.4 No. 25)
sıfırlamalarını sağlayan akıllı bir
Reset
anahtardır.
CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı,
(CLRSBTN)
kullanıcıların hızlı bir şekilde
(bkz. s.5 No. 17)
CMOS değerlerini
temizlemelerini sağlayan akıllı
bir anahtardır.
Türkçe
181
Fatal1ty X79 Champion Series Motherboard
Оглавление
- 1. Introduction
- 2. Installation
- 3. BIOS Information
- 1. Einführung
- 2. BIOS-Information
- 1. Introduction
- 2. Informations sur le BIOS
- 1. Introduzione
- 2. Informazioni sul BIOS
- 1. Introducción
- 2. BIOS Información
- 1. Введение
- 2. Информация о BIOS
- 1. Giriş
- 2. BIOS Bilgileri
- 1. 제품소개
- 2. 시스템 바이오스 정보
- 1. 主板簡介
- 2. BIOS 信息
- 1. 主機板簡介
- 2. BIOS 訊息
- 1. Penjelasan
- Installing OS on a HDD Larger Than 2TB
