1. Einführung

Wir danken Ihnen für den Kauf des Fatal1ty X79 Champion Series Motherboard,

ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrol-

len von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes

Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese

Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Instal-

lation ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf

der Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

Fatal1ty X79 Champion Series Motherboard

(ATX-Formfaktor: 30.5 cm x 26.7 cm; 12.0 Zoll x 10.5 Zoll)

Fatal1ty X79 Champion Series Schnellinstallationsanleitung

Fatal1ty X79 Champion Series Support-CD

Sechs Serial ATA (SATA) -Datenkabel (optional)

Zwei Serial ATA (SATA) -Festplattenstromkabel (optional)

Ein I/O Shield

Ein USB 3.0-Frontblende

Vier Festplatte Schrauben

Sechs Gehäuses Schrauben

Ein USB 3.0-Blech an der Rückwand

Zwei ASRock SLI_Bridge Karte

Ein ASRock SLI_Bridge_3S-Karte

Ein ASRock 3-Wege-SLI-Brücke-Karte

Ein ASRock 3-Wege-SLI-2S2S-Brücke-Karte

ASRock erinnert...

Deutsch

®

TM

TM

Zur besseren Leistung unter Windows

7 / 7, 64 Bit / Vista

/ Vista

64 Bit empfehlen wir, die Speicherkonguration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

63

Fatal1ty X79 Champion Series Motherboard

1.2 Spezifikationen

Plattform - ATX-Formfaktor: 30.5 cm x 26.7 cm; 12.0 Zoll x 10.5 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

®

TM

CPU - Unterstützt Prozessoren der Intel

Core

i7-Familie für LGA

2011-Sockel

- Digi Power-Design

- Erweitertes 12 + 2-Stromphasen Design

- Dual-Stack MOSFET (DSM) (siehe VORSICHT 1)

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt Hyper-Threading-Technologie

(siehe VORSICHT 2)

- Unterstützt Untied-Übertaktungstechnologie

®

Chipsatz - Intel

X79

Speicher - Vierkanal-DDR3-Speichertechnologie

(siehe VORSICHT 3)

- 8 x Steckplätze für DDR3

- Unterstützt DDR3 2500+(OC)/2133(OC)/1866(OC)/1600/

1333/1066 non-ECC, ungepufferter Speicher

- Unterstützt in DDR3 ECC (ungepufferten Speicher) mit

®

®

Prozessoren der Intel

Workstation 1S Xeon

E5 16xx-/

26XX/46xx-Serie in Sockel LGA 2011

- Max. Kapazität des Systemspeichers: 64GB

(siehe VORSICHT 4)

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 5 x PCI-Express-3.0-x16-Steckplätze (PCIE1/PCIE5: x16/16

steckplätze -Modus; PCIE1/PCIE3/PCIE5: x16/8/8-Modus; PCIE1/

PCIE4/PCIE7: x16/8/8-Modus; PCIE1/PCIE3/PCIE5/PCIE7:

x16/8/8/8-Modus) (siehe VORSICHT 5)

- 2 x PCI Express 2.0 x1-Steckplätze

TM

TM

- Unterstützt AMD Quad CrossFireX

, 4-Way CrossFireX

,

TM

TM

3-Way CrossFireX

und CrossFireX

®

TM

TM

TM

TM

Deutsch

- NVIDIA

Quad SLI

, 4-Way SLI

, 3-Way SLI

und SLI

Audio - 7.1

CH HD Audio

- Creative Sound Core3D, Quad-Core-Klang- und

Sprachprozessor

TM

- Unterstützt THX TruStudio

PRO

- Unterstützt CrystalVoice

- Unterstützt Scout-Modus

- Unterstützt EAX1.0 bis EAX5.0

64

Fatal1ty X79 Champion Series Motherboard

- Premium Headset Amplier (PHA) (siehe VORSICHT 6)

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt Dual-LAN mit Teaming-Funktion

- Unterstützt PXE

E/A-Anschlüsse I/O Panel

an der Rückseite - 1 x PS/2-Tastaturanschluss

- 1 x optischer SPDIF-Ausgang

- 1 x Standard-USB 2.0-Anschlüsse

- 1 x Fatal1ty Mausanschluss (USB 2.0)

- 2 x eSATA3-Anschlüsse

- 8 x Standard-USB 3.0-Anschlüsse

- 2 x RJ-45 LAN Ports mit LED (ACT/LINK LED und SPEED

LED)

- 1 x IEEE 1394 Port

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher hinten / Mitte/Bass /

Audioeingang / Lautsprecher vorne / Mikrofon

(siehe VORSICHT 7)

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID- (RAID 0,

RAID 1, RAID 5, RAID 10 und Intel Rapid Storage 3.0),

NCQ-, AHCI-und „Hot Plug“-Funktionen

- 4 x SATA 3-Anschlüsse (6,0 Gb/s) durch Marvell SE9230;

unterstützt RAID- (RAID 0, RAID 1 und RAID 10), NCQ-,

AHCI-und „Hot Plug“-Funktionen

®

USB3.0 - 8 x USB 3.0-Ports an der Rückseite durch TI

, unterstützt

USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 2 x USB 3.0-Header (unterstützt vier USB 3.0-Ports) an der

®

Vorderseite durch TI

, unterstützt USB 1.0/2.0/3.0 mit bis zu

5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

0, RAID 1, RAID 5, RAID 10 und Intel Rapid Storage 3.0),

NCQ-, AHCI-und „Hot Plug“-Funktionen

- 6 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

Deutsch

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x IEEE 1394-Anschluss

65

Fatal1ty X79 Champion Series Motherboard

- 1 x Betriebs-LED-Header

TM

- 1 x V-Probe

: 7-teiliges Set von Onboard-

Spannungsmesspunkten

- CPU/Gehäuse/Strom lüfter-Anschluss

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- SLI/XFIRE-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB

2.0-Anschlüsse)

- 2 x USB 3.0-Anschlüsse (Unterstützung 4 zusätzlicher USB

3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

- 1 x Post Status Checker (PSC) (siehe VORSICHT 8)

Schnellschalter - 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion, ASRock MAGIX-

Multimedia-Suite - OEM

Einzigartige - F-Stream (siehe VORSICHT 9)

Eigenschaft - ASRock Sofortstart

- ASRock Instant Flash (siehe VORSICHT 10)

- ASRock APP Charger (siehe VORSICHT 11)

- ASRock SmartView (siehe VORSICHT 12)

- ASRock XFast USB (siehe VORSICHT 13)

- ASRock XFast LAN (siehe VORSICHT 14)

Deutsch

- ASRock XFast RAM (siehe VORSICHT 15)

- ASRock Crashless BIOS (siehe VORSICHT 16)

- ASRock OMG (Online Management Guard)

(siehe VORSICHT 17)

- ASRock Internet Flash (siehe VORSICHT 18)

- ASRock HyperDuo Plus-Technologie (see CAUTION 19)

- Hybrid Booster:

66

Fatal1ty X79 Champion Series Motherboard

- Schrittloser CPU-Frequenz-Kontrolle

(siehe VORSICHT 20)

- ASRock U-COP (siehe VORSICHT 21)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Gute Nacht-LED

Hardware Monitor - Überwachung der CPU-Temperatur

- Motherboardtemperaturerkennung

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

tomatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse

lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

TM

Betriebssysteme - Unterstützt Microsoft

Windows

7 / 7 64-Bit / Vista

/

TM

Vista

64-Bit

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

(siehe VORSICHT 22)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

Deutsch

67

Fatal1ty X79 Champion Series Motherboard

VORSICHT!

1. Dual-Stack MOSFET (DSM) ist ein innovatives neues MOSFET-Design.

Die Silikon-Chipäche wird durch Stapelung von zwei Chips in einem

MOSFET verdoppelt. Je größer die Chipäche, desto geringer RDS(on).

Verglichen mit herkömmlichen separaten MOSFETs kann DSM größere

Chipäche und geringeren RDS(on) bieten, sodass die Stromversorgung

für die Kernspannung des Prozessors efzienter ist.

2. Die Einstellung der “Hyper-Threading Technology”, nden Sie auf Seite

79 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

3. Dieses Motherboard unterstützt vierkanal-DDR3-Speichertechnologie.

Vor Implementierung der vierkanal-DDR3-Speichertechnologie müssen

Sie die Installationsanleitung für die Speichermodule auf Seite 18 zwecks

richtiger Installation gelesen haben.

4. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

®

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ etwas

®

Speicher zur Nutzung durch das System reserviert wird. Unter Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie können AS-

®

Rock XFast RAM zur Nutzung des Speichers, den Windows

nicht ver-

wenden kann, einsetzen.

®

5. Aktuell unterstützt der Intel

Sandy Bridge-E-Sockel-2011-Prozessor

PCIE 3.0 nicht; dieses Motherboard basiert jedoch bereits auf PCIE

3.0-Hardware. Die Aktivierung von PCIE 3.0 ist von der Intel-CPU ab-

hängig. Bitte suchen Sie auf der Intel-Webseite nach Informationen zu

künftigen CPU-Aktualisierungen und -Veröffentlichungen.

6. Für echte Gamer und Liebhaber, die keine mittelmäßige Audioqualität

tolerieren können, bietet der Premium Headset Amplier (PHA) größere

Bandbreite und höhere Anstiegsrate mit geringerem Rauschen und weni-

ger Verzerrung. Zudem unterstützt es hochmoderne Headsets mit bis zu

250 Ohm, sorgt beim Benutzer für glasklaren Klang.

7. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand

der Tabelle auf Seite 5 her.

8. Post Status Checker (PSC) diagnostiziert den Computer, wenn der

Benutzer das Gerät einschaltet. Er gibt ein rotes Licht aus, das anzeigt,

ob Probleme mit Prozessor, Speicher, VGA oder Festplatte auftreten. Die

Deutsch

Lichter erlöschen, falls die vier oben genannten Punkte normal funktion-

ieren.

9. F-Stream ist ein Alles-in-einem-Werkzeug zur Feineinstellung

verschiedener Systemfunktionen an einer benutzerfreundlichen

Schnittstelle; diese beinhaltet Hardware-Überwachung, Lüftersteuerung,

Übertaktung, OC DNA und IES. Über die Hardware-Überwachung

können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt

Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei

68

Fatal1ty X79 Champion Series Motherboard

der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler

Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung

Ihrer OC-Einstellungen als Prol, welches Sie mit Freunden teilen

können. Ihre Freunde können das OC-Prol dann in ihrem System laden

und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent

Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-

Kerne die Anzahl an Ausgangsphasen zur Steigerung der Efzienz

reduzieren – ohne die Rechenleistung zu beeinträchtigen.

10. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

®

systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

11. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Auadung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Auadung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

ASRock-Webseite:

http://www.asrock.com/Feature/AppCharger/index.asp

12. SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

®

TM

TM

mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

/ Vista

64 Bit

Deutsch

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

13. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

69

Fatal1ty X79 Champion Series Motherboard

Gerätes variieren.

14. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

15. ASRock XFast RAM ist eine neue Funktion, die beim F-Stream integriert

ist. Sie ermöglicht die vollständige Nutzung des Speicherplatzes, der un-

®

ter Windows

-Betriebssystemen mit 32-Bit-CPU nicht verwendet werden

kann. ASRock XFast RAM verkürzt die Ladezeit zuvor besuchter Web-

seiten, was das Surfen im Internet mehr denn je beschleunigt. Auch die

Arbeit mit Adobe Photoshop erfolgt fünfmal schneller. Ein weiterer Vorteil

von ASRock XFast RAM liegt in der Reduzierung der Häugkeit des Zug-

riffs auf SSDs bzw. HDDs zur Verlängerung deren Lebenszeit.

16. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

17. Per OMG können Administratoren eine Internet-Sperrstunde einrichten

oder den Internetzugang auf bestimmte Zeiten beschränken. Sie kön-

nen die Start- und Endzeiten festlegen, zu denen anderen Benutzern der

Zugriff auf das Internet gewährt werden soll. Damit Benutzer OMG nicht

umgehen können, sind Gästekonten ohne Berechtigung zur Modikation

der Systemzeiten erforderlich.

18. Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf

unseren Servern. Mit anderen Worten: Das System erkennt aktuellste

UEFI-Firmware auf unseren Servern automatisch und aktualisiert die

Geräte-Firmware ohne Zutun von Windows. Bitte beachten Sie, dass

diese Funktion nur mit DHCP-kongurierten Computern möglich ist.

19. Erhalten Sie 14-mal schnellere Leistung! Während eine SSD und eine

TM

HDD angeschlossen sind, macht HyperDuo Plus

die SSD zum Cache

Deutsch

der HDD, wodurch diese SSD-artige Leistung erbringt.

20. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

21. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

70

Fatal1ty X79 Champion Series Motherboard

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

22. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal-

tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges

Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß

einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem

Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von

100 mA die 5-Volt-Standby-Energieefzienz höher als 50% sein sollte. Für

die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere

Details beim Hersteller der Stromversorgung abzufragen.

Deutsch

71

Fatal1ty X79 Champion Series Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.4, No. 31)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

72

Fatal1ty X79 Champion Series Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-

(SATA2_0_1: siehe S.4 - No. 17)

(SATA2-)Verbínder

(SATA2_2_3: siehe S.4 - No. 18)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA2- Schnittstelle

SATA2_2 SATA2_0

SATA2_3 SATA2_1

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3-

(SATA3_0_1: siehe S.4 - No. 19)

(SATA3-)Verbínder

SATA3_0

SATA3_1

(SATA3_M0_M1: siehe S.4 - No. 20)

unterstützten SATA-Datenkabel

(SATA3_M2_M3: siehe S.4 - No. 21)

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

Datenübertragungsrate bis

6,0 Gb/s.

SATA3_M2 SATA3_M0

SATA3_M3 SATA3_M1

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

werden.

Deutsch

73

Fatal1ty X79 Champion Series Motherboard

Serial ATA- (SATA-) Verbinden Sie das schwarze

Stromversorgungskabel Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Verbindung zum

Laufwerk. Verbinden Sie dann

SATA-HDD-Stromanschluss

das weiße Ende des SATA-

Verbindung zum

Stromversorgungskabels mit

Netzteil

dem Stromanschluss des

Netzteils.

USB 2.0-Header Zusätzlich zu den zwei

(9-pol. USB_6_7)

üblichen USB 2.0-Ports an den

(siehe S.4 - No. 32)

I/O-Anschlüssen benden sich

drei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

USB_PWR

(9-pol. USB_4_5)

USB 2.0-Ports unterstützt.

P-5

P+5

(siehe S.4 - No. 33)

GND

DUMMY

1

GND

P+4

P-4

USB_PWR

USB_PWR

(9-pol. USB_2_3)

P-3

P+3

(siehe S.4 - No. 34)

GND

DUMMY

1

GND

P+2

P-2

USB_PWR

USB 3.0-Header Neben acht Standard-USB

(19-pol. USB3_11_12)

3.0-Ports am E/A-Panel

(siehe S.4 - No. 13)

bendet sich zwei USB 3.0-

Header an diesem

Motherboard. Pro USB 3.0-

Anschlussleiste werden zwei

USB 3.0-Ports unterstützt.

74

Fatal1ty X79 Champion Series Motherboard

VbusVbus

Vbus

IntA_P12_SSRX-

IntA_P11_SSRX-

IntA_P12_SSRX+

IntA_P11_SSRX+

GND

GND

IntA_P12_SSTX-

IntA_P11_SSTX-

IntA_P12_SSTX+

IntA_P11_SSTX+

GND

GND

IntA_P12_D-

IntA_P11_D-

IntA_P12_D+

IntA_P11_D+

Dummy

1

Deutsch

(19-pol. USB3_9_10)

(siehe S.4 - No. 14)

75

Fatal1ty X79 Champion Series Motherboard

VbusVbus

Vbus

IntA_P10_SSRX-

IntA_P9_SSRX-

IntA_P10_SSRX+

IntA_P9_SSRX+

GND

GND

IntA_P10_SSTX-

IntA_P9_SSTX-

IntA_P10_SSTX+

IntA_P9_SSTX+

GND

GND

IntA_P10_D-

IntA_P9_D-

IntA_P10_D+

IntA_P9_D+

Dummy

1

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.4 - No. 37)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.4 - No. 35)

Empfänger.

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.4 - No. 40)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Deutsch

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.4 - No. 23)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Deutsch

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

76

Fatal1ty X79 Champion Series Motherboard

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.4 - No. 28)

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 24)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1/S3-Zustand. Im S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.4, No. 30)

wobei der schwarze Draht an

den Schutzleiterstift

angeschlossenwird. CHA_FAN

(3-pin CHA_FAN2)

1/2/3-Lüftergeschwindigkeit

(siehe S.4 - No. 29)

kann über UEFI oder AXTU

gesteuert werden. CHA_FAN1-,

(3-pin CHA_FAN3)

CHA_FAN2- und CHA_FAN3-

(siehe S.4 - No. 12)

unterstützen Lüftersteuerung.

(3-pin PWR_FAN1)

(siehe S.4 - No. 48)

77

Fatal1ty X79 Champion Series Motherboard

CHA_FAN_SPEED

+12V

GND

FAN_SPEED_CONTROL

CHA_FAN_SPEED

+12V

GND

CHA_FAN_SPEED

+12V

GND

GND

+12V

PWR_FAN_SPEED

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.4 - No. 5)

Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Deutsch

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

(3-pin CPU_FAN2)

CPU_FAN_SPEED

(sieche S.4 - No. 8)

+12V

GND

12

24

ATX-Netz-Header Verbinden Sie die ATX-

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.4 - No. 11)

Header.

1

13

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

13

8 5

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.4 - No. 3)

Stromversorgung an.

4 1

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V

Deutsch

Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein.

8 5

Installation der 4-Pin ATX 12V Energieversorgung

4 1

78

Fatal1ty X79 Champion Series Motherboard

SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss

(4-pin SLI/XFIRE_PWR2)

nicht zwingend verwenden.

(siehe S.4 - No. 38)

Wenn allerdings zwei

Grakkarten gleichzeitig am

SLI/XFIRE_POWER2

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss bitte mit einem

Festplatten-Stromversorgungs-

stecker.

IEEE-1394 Header Außer einem vorgegebenem

(9-pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

(siehe S.4 - No. 27)

Ausgabe Paneel, gibt es einen

IEEE-1394 Header

(FRONT_1394) auf dieser

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

Port unterstützen.

COM-Anschluss-Header Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.4 - No. 36)

COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.4 - No. 39)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

Deutsch

HDMI-VGA-Karte mit diesem

Anschluss.

79

Fatal1ty X79 Champion Series Motherboard

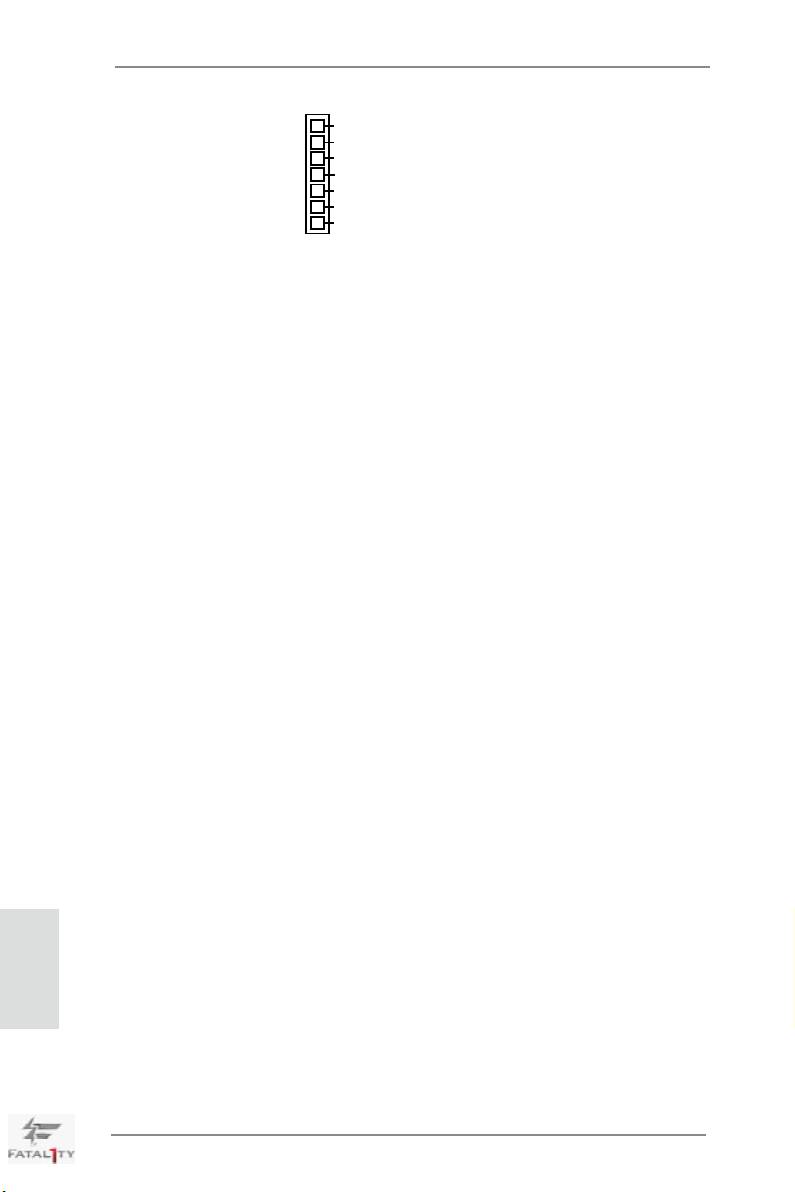

TM

V-Probe

Benutzer können die

GND

VCORE

(7-pin VOL_CON1)

Spannung von Onboard-

VCCSA

(siehe S.4 - No. 9)

Komponenten messen,

DRAM_CD

DRAM_AB

inklusive VCORE, VCCSA,

VTT

DRAM_CD, DRAM_AB und

GND

VTT.

Deutsch

80

Fatal1ty X79 Champion Series Motherboard

Installationsanleitung der USB 3.0-Frontblende

Schritt 1

Halten Sie die mitgelieferte USB 3.0-

Schritt 2

Montieren Sie die 2,5 Zoll-HDD/SSD

Frontblende, vier Festplattenschrauben

mit vier Festplattenschrauben an der

und sechs Gehäuseschrauben bereit.

USB 3.0-Frontblende.

Schritt 3

Installieren Sie die USB 3.0-Frontblende im

Schritt 4

Montieren Sie die USB 3.0-Frontblende

2,5 Zoll-Festplatteneinschub des Gehäuses.

mit sechs Gehäuseschrauben am

Festplatteneinschub.

Schritt 5

Schließen Sie das Kabel der

Schritt 6

Die USB 3.0-Frontblende ist nun

USB 3.0-Frontblende am USB 3.0-Header

einsatzbereit.

(USB3_9_10 oder USB3_11_12) am

Motherboard an.

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schritt 1

Lösen Sie die beiden Schrauben am

Schritt 2

Schließen Sie das USB 3.0-Kabel an

USB 3.0-Panel.

das USB 3.0-Blech an.

Schritt 3

Fixieren Sie das USB 3.0-Blech mit

Schritt 4

Setzen Sie das USB 3.0-Blech an

Schrauben an der Rückwand.

der Rückwand des Gehäuses ein.

Deutsch

81

Fatal1ty X79 Champion Series Motherboard

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.4 - No. 26)

Benutzer das System schnell

Power

ein-/ausschalten können.

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.4 - No. 25)

Benutzer das System schnell

Reset

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.5 - No. 17)

Benutzer die CMOS-Werte

schnell löschen können.

Deutsch

82

Fatal1ty X79 Champion Series Motherboard
