ASRock Fatal1ty X79 Champion: 1. 主機板簡介

1.2 主機板規格

架構 - ATX 規格 :12.0 英吋 x 10.5 英吋 , 30.5 公分 x 26.7 公分

- 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

容器）

®

TM

處理器 - 支援 LGA2011 腳位的 Intel

Core

i7 處理器家族

- 數位式脈衝寬度調變設計

- 高級 12 + 2 電源相位設計

- Dual-Stack MOSFET (DSM) （詳見警告 1）

®

- 支援 Intel

Turbo Boost 2.0 技術

- 支援 Hyper-Threading 技術（詳見警告 2）

- 支援非同步超頻技術

®

晶片組 - Intel

X79

系統記憶體 - 支援四通道 DDR3 記憶體技術（見警告 3）

- 8 個 DDR3 DIMM 插槽

- 支援 DDR3 2500+( 超頻 )/2133( 超頻 )/1866( 超頻 )/1600/

1333/1066 non-ECC、un-buffered 記憶體

®

®

- Intel

Workstation 1S Xeon

處理器 E5 16xx/26xx/46xx

系列（LGA 2011 接口）支援 DDR3 ECC 無緩存內存

- 最高支援 64GB 系統容量（見警告 4）

®

- 支援 Intel

Extreme Memory Profile(XMP)1.3/1.2

擴充插槽 - 5 x PCI Express 3.0 x16插槽 (PCIE1/PCIE5: x16/16模式;

PCIE1/PCIE3/PCIE5: x16/8/16 模式 ; PCIE1/PCIE4/PCIE7:

x16/8/8 模式 ; PCIE1/PCIE2/PCIE4/PCIE5: x16/8/8/8 模式 )

（見警告 5）

- 2 x PCI Express 2.0 x1 插槽

TM

TM

- 支援 AMD Quad CrossFireX

, 4-Way CrossFireX

, 3-Way

TM

TM

CrossFireX

和 CrossFireX

技術

®

TM

TM

TM

TM

- 支援 NVIDIA

Quad SLI

, 4-Way SLI

, 3-Way SLI

和 SLI

技術

音效 - 7.1 聲道高清晰音效

- Creative Sound Core3D 四核心音效及語音處理器

TM

- 支援 THX TruStudio

PRO

- 支援 CrystalVoice

繁體中文

- 支援 Scout 模式

- 支援 EAX1.0 至 EAX5.0

- Premium Headset Amplifier (PHA) （見警告 6）

網路功能 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支援網路喚醒（Wake-On-LAN）

- 支援 Energy Efficient Ethernet 802.3az

240

Fatal1ty X79 Champion Series Motherboard

- 支援雙 LAN 彙整功能

- 支援 PXE

Rear Panel I/O I/O 界面

( 後背板輸入 / - 1 個 PS/2 鍵盤接口

輸出接口 ) - 1 個光纖 SPDIF 輸出接口

- 1 個可直接使用的 USB 2.0 接口

- 1 個 Fatal1ty 滑鼠接口 (USB 2.0)

- 2 個 eSATA3 接口

- 8 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

LED)

- 1 個 IEEE 1394 接口

- 1 個 CMOS 數據清除開關

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

/ 前置喇叭 / 麥克風 ( 見警告 7)

®

SATA3 - 2 x Intel

X79 的 SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0,

RAID 1, RAID 5, RAID 10 和 Intel Rapid Storage3.0),

NCQ, AHCI 和熱插拔功能

- 4 x Marvell SE9230的SATA3 6.0Gb/s接頭，支援RAID (RAID

0, RAID 1 和 RAID 10), NCQ, AHCI 和熱插拔功能

®

USB 3.0 - 8 x TI

的後置 USB 3.0 接頭，支援 USB 1.0/2.0/3.0 到

5Gb/s

®

- 2 x TI

的前置 USB 3.0 接頭 ( 支援 4 個 USB 3.0 接頭 )，支

援 USB 1.0/2.0/3.0 到 5Gb/s

接頭 - 4 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1, RAID

5, RAID 10 和 Intel Rapid Storage3.0), NCQ, AHCI 和熱插

拔功能

- 6 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 序列埠

- 1 x HDMI_SPDIF 接頭

- 1 x IEEE 1394 接頭

- 1 x 電源指示燈接頭

TM

- 1 x V-Probe

：設置 7 組主機板上的電壓測量點

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

繁體中文

- SLI/XFire 電源接頭

- 前置音效接頭

- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )

241

Fatal1ty X79 Champion Series Motherboard

- 2 x USB 3.0 接頭 （可支援 4 個額外的 USB 3.0 接口）

- 1 x Dr. Debug （7 段顯示器偵錯 LED）

- 1 x Post Status Checker (PSC) （詳見警告 8）

快速開關 - 1 個 LED 電源開關

- 1 個 LED 重置開關

- 1 個 LED CMOS 數據清除開關

BIOS - 64Mb AMI UEFI Legal BIOS （支援 GUI）

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V 電壓

多功能調節

支援光碟 - 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM

獨家功能 - F-Stream（詳見警告 9）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 10）

- 華擎 APP Charger（見警告 11）

- 華擎 SmartView（見警告 12）

- 華擎 XFast USB（見警告 13）

- 華擎 XFast LAN（見警告 14）

- 華擎 XFast RAM（見警告 15）

- 華擎 Crashless BIOS（見警告 16）

- 華擎 OMG (Online Management Guard)（見警告 17）

- 華擎 Internet Flash（見警告 18）

- 華擎 HyperDuo Plus 技術（見警告 19）

- Hybrid Booster( 安心超頻技術 ):

- 支援 CPU 無級頻率調控（見警告 20）

- ASRock U-COP（見警告 21）

- Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 晚安 LED 指示燈

硬體監控 - CPU 溫度偵測

- 主機板溫度偵測

繁體中文

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

度 )

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

TM

TM

操作系統 - Microsoft

Windows

7/7 64 位元 /Vista

/Vista

64 位元

認證 - FCC, CE, WHQL

242

Fatal1ty X79 Champion Series Motherboard

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

（見警告 22）

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

警告！

1、 Dual-Stack MOSFET (DSM)為MOSFET創新的設計。將兩個晶粒堆疊入

MOSFET，使矽晶粒面積加倍。晶粒面積越大，Rds(on) 越小。與傳統獨立

MOSFET 比較之下，DSM 可以提供更大的晶粒面積與更小的 Rds(on)，進而

提升 CPU Vcore 的供電效率。

2、 關於“Hyper-Threading Technology”的設置，請參考 CD 光碟中的“User

Manual”第 79 頁。

3、 這款主機板支援四通道記憶體技術。在您使用四通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 18 頁的記憶體安裝指南。

®

TM

4、 由於作業系統的限制，在 Windows

7 / Vista

下，供系統使用的實際記

®

憶體容量可能小於 4GB。對於 Windows

作業系統搭配 64 位元 CPU 來說 ,

®

不會存在這樣的限制。您可以透過 ASRock XFast RAM 來利用 Windows

無

法使用的內存。

®

5、 目前 Intel

2011 腳位 Sandy Bridge-E 處理器不支援 PCIE 3.0，但此主機

板已做好支援 PCIE 3.0 硬體的準備。是否能啟用 PCIE 3.0 取決於 Intel 的

CPU。有關未來 CPU 更新和發布情況的資訊，請訪問 Intel 網站。

6、 對於無法忍受普通音效的重度遊戲玩家與電腦玩家而言，Premium Headset

Amplifier (PHA) 提供更寬廣的頻寬、更高的轉換率及更少的雜訊與失真。

Premium Headset Amplifier 亦支援最高達 250 Ohm 的高階頭戴式耳機，

繁體中文

向使用者呈現更清晰的聲音。

7、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音效

輸出方面，這款主機板支援 2 聲道、6 聲道以及 8聲道模式。請參閱第 5

頁的表格瞭解正確的連接方式。

243

Fatal1ty X79 Champion Series Motherboard

8、 Post Status Checker (PSC) 會在使用者將電腦開機時診斷電腦。Post

Status Checker 會發出紅光表示 CPU、記憶體、VGA 或儲存裝置是否異常。

上述四種裝置正常運作後，紅光便會熄滅。

9、 F-Stream 是一款多合一的工具，易於操作的使用者介面便於微調不同的

系統功能（例如：Hardware Monitor、Fan Control、Overclocking、OC

DNA 及 IES）。Hardware Monitor 可顯示系統的主要讀數；Fan Control

可顯示並可供您調整風扇速度及溫度；Overclocking 可供您進行 CPU 超頻

以獲得最佳系統效能。透過 OC DNA，您可將自己的 OC 設定另存為設定檔

並與朋友分享，您的朋友可將此OC 設定檔上傳至自己的系統中，以取得

相同的 OC 設定。透過 IES (Intelligent Energy Saver)，當 CPU 處於閒

置狀態時，電壓調整器能降低輸出相位數量以改善效率，並可兼顧運算效

能。

10、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這個

®

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

)

即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或在 BIOS 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。啟動這一

程式後 , 只需把新的 BIOS 文件保存在隨身碟、磁盤或硬碟中 , 輕鬆點選

滑鼠就能完成 BIOS 的更新 , 而不再需要準備額外的磁碟片或其他複雜的

更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。

11、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。只需安

裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可以在電腦

進入待命(S1)、待命(S3)、休眠(S4)或關機(S5)模式下持續為設備充電。

只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的充電體驗。

12、 SmartView 是網際網路瀏覽器的新功能，也是 IE 的起始頁面，其中結合

了您最常瀏覽的網站、您的記錄、Facebook 朋友和即時新聞摘要，並全

數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功

能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友

保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為

®

TM

TM

Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元，而且您的瀏覽器

版本是 IE8。

ASRock 網站：http://www.asrock.com/Feature/SmartView/index.asp

13、 華擎XFast USB可提升 USB儲存裝置的效能（效能可能須視裝置特性而定）。

14、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

繁體中文

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

15、 ASRock XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的

®

一項新功能。它能充分利用 Windows

操作系統 32-bit CPU 無法使用的內

存空間。ASRock XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加

快網路瀏覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍

之多。ASRock XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻

率，從而延長它門的使用壽命。

16、 ASRock Crashless BIOS 能讓使用者安心地更新他們的 BIOS，而不用擔心

244

Fatal1ty X79 Champion Series Motherboard

發生故障。如果在 BIOS 更新過程中斷電，ASRock Crashless BIOS 會在電

源恢復後自動完成 BIOS 更新程序。請注意，BIOS 文件需存放在 USB 的根

目錄中。此功能只支援 USB2.0 插槽。

17、 系統管理員能夠透過 OMG 制定網際網路的限制使用時間，或限制只可在規定

的時間存取網際網路。您可排程授予其他使用者進行網際網路存取的開始與

結束時間。為防止使用者規避 OMG 的限制，必須新增無權更改系統時間的訪

客帳號。

18、 Internet Flash 在線升級功能會從我們的伺服器搜尋可用的 UEFI 韌體。

也就是說，系统可以自動從我們的伺服器上偵測到最新的UEFI 檔案，且

不需要進入 Windows 操作系统即可進行更新。請注意：您需要使用 DHCP

設定下的電腦以啟用此功能。

TM

19. 使效能提升 14 倍！連接固態硬碟與傳統硬碟時，HyperDuo Plus

會把固態

硬碟當作是傳統硬碟的快取使用，提供接近固態硬碟的效能。

20、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準

CPU 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 CPU 和

主機板。

21、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

22、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

®

支援 EuP 的電源供應器。根據 Intel

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

繁體中文

245

Fatal1ty X79 Champion Series Motherboard

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽放置在針腳上時,這個跳線就是“短

接”。如果針腳上沒有放置跳線帽 , 這個

跳線就是“開路”。插圖顯示了一個3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳 設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

(見第4頁第31項)

默認設置

清除 CMOS

註：

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除CMOS 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

Clear CMOS開關的功能與Clear CMOS跳線相同。

繁體中文

246

Fatal1ty X79 Champion Series Motherboard

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

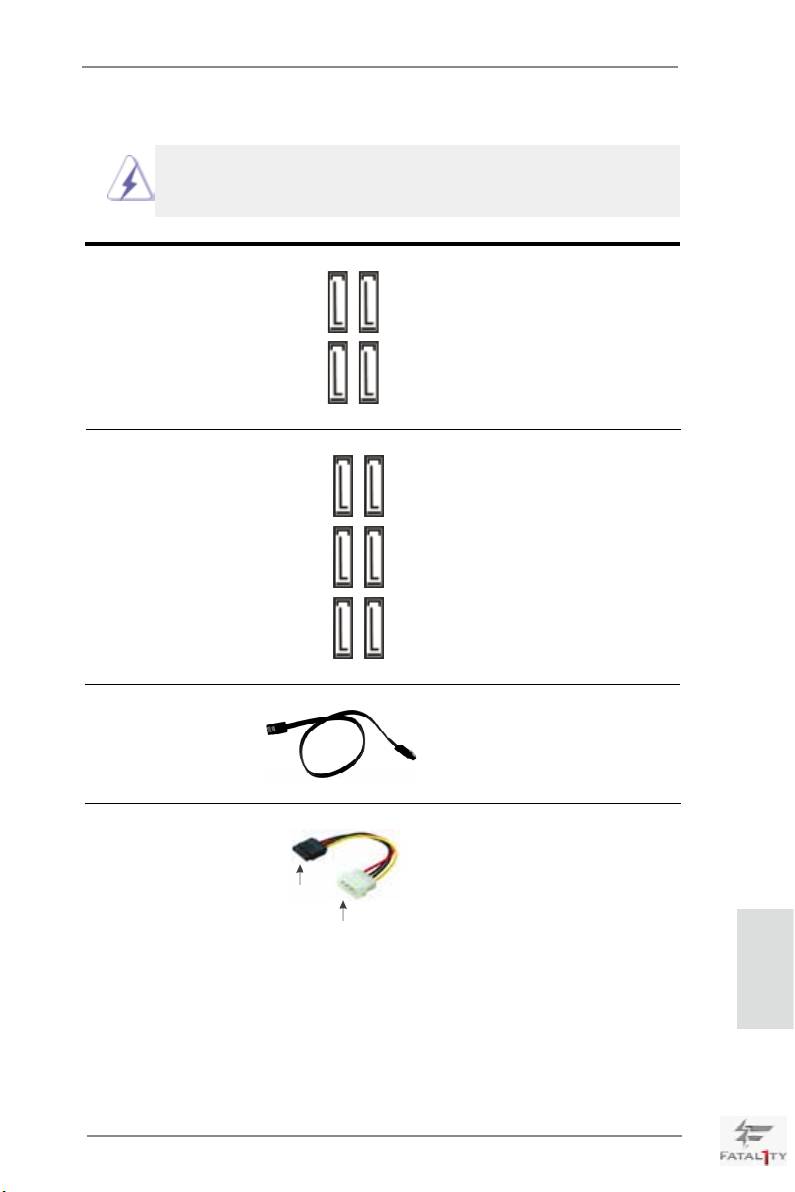

Serial ATA2 接口 這裡有四組 Serial ATA2

(SATA2_0_1: 見第 4 頁第 17 項 )

(SATA2) 接口支援 SATA 數據線

(SATA2_2_3: 見第 4 頁第 18 項 )

作為內部儲存設置。目前 SATA2

界面理論上可提供高達 3.0Gb/s

的數據傳輸速率。

SATA2_2 SATA2_0

SATA2_3 SATA2_1

Serial ATA3 接口 這裡有六組 Serial ATA3

(SATA3_0_1: 見第 4 頁第 19 項 )

(SATA3) 接口支援 SATA 數據線

SATA3_0

SATA3_1

(SATA3_M0_M1: 見第 4 頁第 20 項 )

作為內部儲存設置。目前 SATA3

(SATA3_M2_M3: 見第 4 頁第 21 項 )

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。

SATA3_M2 SATA3_M0

SATA3_M3 SATA3_M1

Serial ATA (SATA) SATA 數據線的任意一端均可連

數據線 接 SATA/SATA2/SATA3 硬碟或者

(選配)

主機板上的 SATA2/SATA3 接口。

Serial ATA (SATA) 請將 SATA 電源線黑色的一端連

電源線 接到 SATA 驅動器的電源接口。

(選配)

然後將 SATA 電源線白色的一端

連接到 SATA 硬碟

連接到電源適配器的電源接口。

電源接口

連接到電源

適配器

繁體中文

247

Fatal1ty X79 Champion Series Motherboard

USB 2.0 擴充接頭 除了位於 I/O 面板的兩個 USB

(9 針 USB_6_7)

2.0 接口之外，這款主機板有三

(見第4頁第32項)

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接口

。

USB_PWR

P-5

(9 針 USB_4_5)

P+5

GND

(見第4頁第33項)

DUMMY

1

GND

P+4

P-4

USB_PWR

USB_PWR

P-3

(9 針 USB_2_3)

P+3

GND

(見第4頁第34項)

DUMMY

1

GND

P+2

P-2

USB_PWR

USB 3.0 擴充接頭 除了位於 I/O 面板的八個 USB

(19 針 USB3_11_12)

3.0 接口之外，這款主機板有兩

(見第4頁第13項)

組 USB 3.0 接針。每組 USB 3.0

接針可以支援兩個 USB 3.0 接口

。

(19 針 USB3_9_10)

(見第4頁第14項)

紅外線模組接頭 這個接頭支援一個選配的模組 ,

(5 針 IR1)

可用來無線傳輸和接收紅外線。

(見第4頁第37項)

248

Fatal1ty X79 Champion Series Motherboard

繁體中文

消費性紅外線模組插座 此插座可用於連接遙控器。

(4 針 CIR1)

(見第4頁第35項)

前置音效接頭 可以方便連接音效設備。

(9 針 HD_AUDIO1)

(見第4頁第40項)

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET和OUT_RET僅用於HD音效面板。您不必將它們連接到AC’97音效面板。

E. 開啟前置麥克風。

®

在 Windows

XP / XP 64 位元作業系統中 :

選擇”Mixer”。選擇”Recorder”。接著點選”FrontMic”。

®

TM

TM

在 Windows

7 / 7 64 位元 / Vista

/ Vista

64 位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。

系統面板接頭 可接各種不同燈，電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

(見第4頁第23項)

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

繁體中文

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

249
