ASRock 970DE3__U3S3: 1. Introduzione

57

ASRock  970DE3/U3S3  Motherboard

Italiano

1.  Introduzione

Grazie per aver scelto una scheda madre ASRock

970DE3/U3S3

, una scheda

madre af

fi

 dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni speci

fi

 che sul modello che si

 sta

usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

970DE3/U3S3

(ATX Form Factor: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm)

Guida di installazione rapida ASRock

970DE3/U3S3

CD di supporto ASRock

970DE3/U3S3

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

58

ASRock  970DE3/U3S3  Motherboard

1.2 Specifiche

 Piattaforma

- ATX Form Factor: 12.0-in x 7.5-in, 30.5 cm x 19.1 cm

- Design condensatore compatto

 Processore

- Supporto di processori Socket AM3+

- Supporto di processori Socket AM3: AMD Phenom

TM

 II X6 / X4

  / X3 / X2 (fatta eccezione per 920 / 940) / Athlon II X4 / X3 / X2

  / Sempron

- CPU Otto-Core Ready

- Design Digi Power

- Supporta CPU

fi

 no a 140 W

- Supporta AMD OverDrive

TM

 con funzione ACC (Advanced

  Clock Calibration)

- Supporto tecnologia AMD Cool ‘n’ Quiet

TM

- FSB 2600 MHz (5.2 GT/s)

- Supporta la tecnologia overclocking “slegata”

  (vedi

ATTENZIONE 1

)

- Supporta la tecnologia Hyper-Transport 3.0 (HT 3.0)

Chipset

- Northbridge: AMD 770

- Southbridge: AMD SB710

Memoria

- Supporto tecnologia Dual Channel Memory

                                  (vedi

ATTENZIONE 2

)

- 4 x slot DDR3 DIMM

- Supporto DDR3 1866(OC)/1600(OC)/1333/1066/800

  non-ECC, momoria senza buffer (vedi

ATTENZIONE 3

)

- Capacità massima della memoria di sistema: 32GB

  (vedi

ATTENZIONE 4

)

Slot di

- 1 x alloggiamenti PCI Express 2.0 x16 (PCIE3: modalità x16)

espansione

- 3 x slot PCI Express 2.0 x1

- 2 x slot PCI

 Audio

- 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

- Supporto THX TruStudio

TM

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Supporta Wake-On-LAN

- Supporta il rilevamento cavo LAN

- Supporto di Energy Ef

fi

 cient Ethernet 802.3az

  -

Supporta

PXE

Italiano

59

ASRock  970DE3/U3S3  Motherboard

Italiano

Pannello

 I/O

Panel

posteriore

- 1 x porta PS/2 per mouse

I/O

- 1 x porta PS/2 per tastiera

- 1 x Porta seriale: COM 1

- 4 x porte USB 2.0 già integrate

- 2 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

   LED velocità)

- Connettore HD Audio: ingresso linea / cassa frontale /

microfono

 SATA3

- 2 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto

  delle funzioni NCQ, AHCI e “Hot Plug”

 USB 3.0

- 2 x porte USB 3.0 posteriori amministrate dal controller

  ASMedia ASM1042, supporto di USB 1.0/2.0/3.0

fi

 no a 5Gb/s

Connettori

- 6 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

  RAID 10 e JBOD) e delle funzioni NCQ, AHCI e “Hot Plug”

- 2 x connettori SATA3 6.0Go/s

- 1 x connettori ATA133 IDE (supporta

fi

 no a 2 dispositivi IDE)

- 1 x porta Floppy

- 1 x Collettore modulo infrarossi

- 1 x Header HDMI_SPDIF

- 1 x LED di accensione

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Connettori audio interni

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

 BIOS

- 8Mb AMI BIOS

- Suppor AMI legal BIOS

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

  -

Supporta

jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU, VCCM, NB

CD di

- Driver, utilità, software antivirus (Versione dimostrativa),

 supporto

 Utilità AMD OverDrive

TM

, CyberLink MediaEspresso 6.5 Trial,

  Suite multimediale ASRock MAGIX - OEM

60

ASRock  970DE3/U3S3  Motherboard

 Caratteristi-

- Sintonizzatore ASRock OC (vedi

ATTENZIONE 5

)

ca speciale

- ASRock Intelligent Energy Saver (ASRock Risparmio

  intelligente dell’energia) (vedi

ATTENZIONE 6

)

  -

ASRock

Instant

Boot

- ASRock Instant Flash (vedi

ATTENZIONE 7

)

- ASRock OC DNA (vedi

ATTENZIONE 8

)

- Caricatore ASRock APP Charger (vedi

ATTENZIONE 9

)

  -

ASRock

SmartView

(vedi

ATTENZIONE 10

)

- ASRock XFast USB (vedi

ATTENZIONE 11

)

- ASRock XFast LAN (vedi

ATTENZIONE 12

)

- ASRock XFast RAM (vedi

ATTENZIONE 13

)

  -

Booster

ibrido:

- Stepless control per frequenza del processore

  (vedi

ATTENZIONE 14

)

- ASRock U-COP (vedi

ATTENZIONE 15

)

- Boot Failure Guard (B.F.G.)

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/potenza

Alimentazione

- Ventola CPU silenziosa

- Ventola CPU/Chassis/potenza con controllo di varie

velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi-

- Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit

 lità SO

  / XP / XP Media Center / XP 64 bit

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione predis

  posta per il sistema ErP/EuP) (vedi

ATTENZIONE 16

)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

Italiano

61

ASRock  970DE3/U3S3  Motherboard

Italiano

ATTENZIONE!

1.  Questa scheda madre supporta la tecnologia overclocking “slegata”.

Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 23.

2.  Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 13, per seguire

un’installazione appropriata.

3.  Il fatto che la velocità della memoria da 1866/1600MHz sia supportata o

meno, dipende dagli AM3/AM3+ CPU utilizzati. Se si desidera adottare il

modulo di memoria DDR3 1866/1600 su questa scheda madre, fare riferi-

mento all’elenco delle memorie supportate nel nostro sito web per scoprire

quali sono i moduli compatibili.

Sito web ASRock http://www.asrock.com

4.  A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

all’uso del sistema sotto Windows

®

7 / Vista

TM

 / XP. Per Windows

®

 OS con

CPU 64-bit, non c’è tale limitazione.

5.  Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado

di implementare il controllo del sistema tramite la funzione di hardware

monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore

prestazione in Windows

®

. Prego visitare il nostro sito Internet per ulteriori

dettagli circa l‘uso del Sintonizzatore ASRock OC.

 ASRock

website:

http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche

la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Over-

clocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking

può in

fl

 uenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle

periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi

non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.

62

ASRock  970DE3/U3S3  Motherboard

6.  Grazie ad un innovative hardware proprietario ed alla progettazione

speci

fi

 ca del software, Intelligent Energy Saver (Risparmio intelligente

dell’energia), è una tecnologia rivoluzionaria che consente di realizzare

risparmi energetici senza pari. Il regolatore di tensione è in grado di ridur-

re il numero di fasi in uscita in modo da migliorare l’ef

fi

 cienza quando

i nuclei della CPU sono inattivi. In alter parole, permette di realizzare

risparmi energetica senza pari e di migliorare l’ef

fi

 cienza energetica sen-

za ridurre le prestazioni del computer. Per usare la funzione Intelligent

Energy Saver (Risparmio intelligente dell’energia), attivare l’opzione Cool

‘n’ Quiet nella con

fi

 gurazione avanzata del BIOS. Si prega di visitare

il nostro sito Internet per le procedure di funzionamento dell’Intelligent

Energy Saver (Risparmio intelligente dell’energia).

Sito Internet di ASRock: http://www.asrock.com

7.  ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

or Windows

®

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo

fi

 le BIOS nell’unità

Flash USB, dischetto (disco

fl

 oppy) o disco rigido; poi si può aggiornare il

BIOS con pochi clic, senza preparare altri dischetti (dischi

fl

 oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

8.  Il nome stesso del software – OC DNA – dice di cosa è capace. OC DNA,

una utilità esclusiva sviluppata da ASRock, fornisce un modo comodo per

registrare le impostazioni OC e condividerle con gli altri. Aiuta a salvare le

registrazioni di overclocking nel sistema operativo e sempli

fi

 ca la compli-

cata procedura di registrazione delle impostazioni di overclocking. Con OC

DNA, puoi salvare le impostazioni OC come un pro

fi

 lo da condividere con

gli amici! I tuoi amici possono scaricare il pro

fi

 lo OC sul loro sistema opera-

tivo per ottenere le tue stesse impostazioni OC! Si prega di notare che

il pro

fi

 lo OC può essere condiviso e modi

fi

 cato solo sulla stessa scheda

madre.

9.  Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPad/iPod Touch, ASRock ha preparato una soluzione mera-

vigliosa: ASRock APP Charger. Basta installare il driver APP Charger per

caricare l’iPhone più rapidamente rispetto al computer, con una velocità

maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

 Sito

ASRock:

http://www.asrock.com/Feature/AppCharger/index.asp

Italiano

63

ASRock  970DE3/U3S3  Motherboard

Italiano

10.  SmartView, una nuova funzione del browser Internet, è la pagina d’avvio

intuitiva di IE che combina i siti visitati più spesso, la cronologia, gli amici

di Facebook ed i Feed News in tempo reale in una veduta

migliorata per un’esperienza più personale di Internet. Le schede madre

ASRock hanno in dotazione esclusiva l’utilità SmartView che aiuta a

stare in contatto con gli amici mentre si è in movimento. Per usare la

funzione SmartView, assicurarsi che la versione del sistema operativo

sia Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

 64 bit e che la versione del

browser sia IE8.

 Sito

ASRock:

http://www.asrock.com/Feature/SmartView/index.asp

11.  ASRock XFast USB può accelerare le prestazioni del dispositivo d’archi-

viazione USB. Le prestazioni dipendono dalle proprietà del dispositivo.

12.  ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti bene

fi

 ci. Priorità alle applicazioni LAN: è possibile con

fi

 gu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Con

fi

 gurazione del traf

fi

 co: è possibile seguire video HD su

Youtube e scaricare

fi

 le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla

fi

 nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

13.  Utilizza completamente lo spazio che non può essere utilizzato da CPU

Windows

®

 32-bit.  ASRock XFast RAM accorcia i tempi di caricamento

dei siti visitati in precedenza, rendendo la navigazione più veloce che

mai. Inoltre accelera di 5 volte la velocità di Adobe Photoshop. Un altro

vantaggio di ASRock XFast RAM è che riduce la frequenza d’accesso

alle unità SSD o HDD per allungare la loro durata.

14.  Anche se questa motherboard offre il controllo stepless, non si consiglia di

effettuare l’overclocking. L’uso di frequenze diverse da quelle raccomanda-

te per il bus CPU possono provocare l’instabilità del sistema o danneggiare

la CPU.

15.  Se il processore si surriscalda, il sistema si chiude automaticamente. Prima

di riavviare il sistema, assicurarsi che la ventolina CPU della scheda madre

funzioni correttamente; scollegare e ricollegare il cavo d’alimentazione. Per

migliorare la dissipazione del calore, ricordare di applicare l’apposita pasta

siliconica tra il processore e il dissipatore quando si installa il sistema.

64

ASRock  970DE3/U3S3  Motherboard

Italiano

16.  EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che de

fi

 niva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una sche-

da elettrica predisposti EuP. In base ai suggerimenti Intel l’alimentatore

predisposto EuP deve soddisfare lo standard secondo cui l’ef

fi

 cienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di veri

fi

 care ulteriori dettagli con il produttore.

65

ASRock  970DE3/U3S3  Motherboard

Italiano

1.3  Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 38)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

66

ASRock  970DE3/U3S3  Motherboard

Italiano

Connettori Serial ATAII

Questi sei connettori Serial

(SATAII_1 (PORT 0): vedi p.2  Nr. 20)

ATAII (SATAII) supportano cavi

(SATAII_2 (PORT 1): vedi p.2  Nr. 19)

dati SATA per dispositivi di

(SATAII_3 (PORT 2): vedi p.2  Nr. 18)

 immagazzinamento

interni.

(SATAII_4 (PORT 3): vedi p.2  Nr. 17)

ATAII (SATAII) supportano cavi

(SATAII_5 (PORT 4): vedi p.2  Nr. 16)

SATA per dispositivi di memoria

(SATAII_6 (PORT 5): vedi p.2  Nr. 15)

interni. L’interfaccia SATAII

attuale permette velocità di

 trasferimento

dati

fi

 no a

 3.0

Gb/s.

Lato del Pin1 con la striscia rossa

1.4

Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettore del

Floppy disk

(33-pin FLOPPY1)

(vedi p.2  Nr. 27)

Nota:  Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1

 del

connettore.

Connettore IDE primario (nero)

(39-pin IDE1, vedi p.2  Nr. 36)

       Connettore blu

Connettore nero

       alla schedamadre

all’hard disk drive

          Cavo ATA 66/100/133 a 80 Pin

Nota:  Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori

 dettagli.

SATAII_1     SATAII_3

(PORT 0)    (PORT 2)

SATAII_2     SATAII_4

(PORT 1)    (PORT 3)

SATAII_5

(PORT 4)

SATAII_6

(PORT 5)

67

ASRock  970DE3/U3S3  Motherboard

Collettore USB 2.0

Oltre alle quattro porte USB 2.0

(9-pin USB4_5)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 22)

scheda madre dispone di

tre intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB6_7)

(vedi p.2  Nr. 21)

(9-pin USB8_9)

(vedi p.2  Nr. 23)

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

 cartolina

base.

Italiano

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

P-7

P+7

GND

DUMMY

USB_PWR

USB_PWR

P-

6

P+

6

GND

1

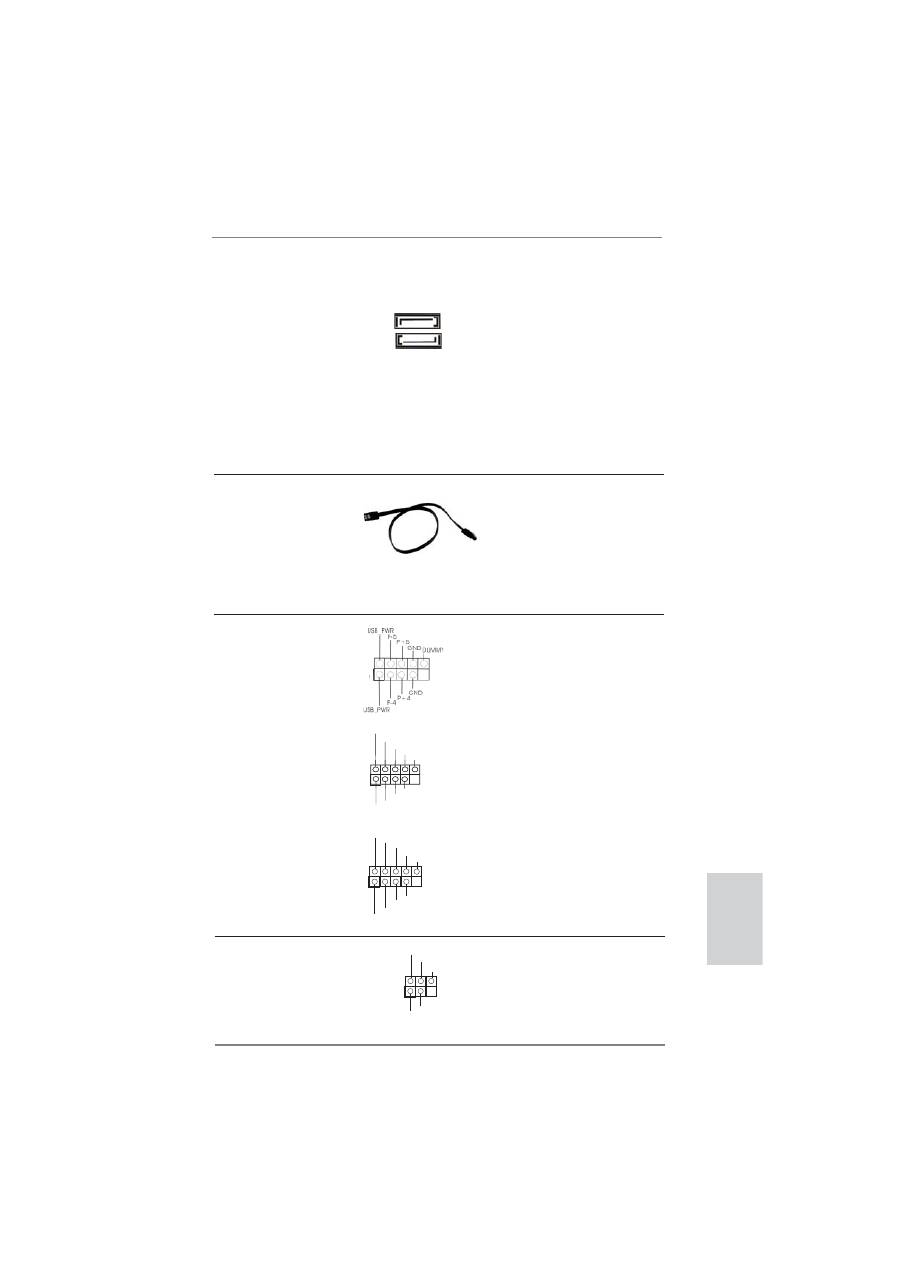

Connettori Serial ATA3

Questi due connettori Serial

(SATA3_1 (PORT 6): vedi p.2  Nr. 11)

ATA3 (SATA3) supportano cavi

(SATA3_2 (PORT 7): vedi p.2  Nr. 9)

dati SATA per dispositivi di

 immagazzinamento

interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

 trasferimento

dati

fi

 no a

 6.0

Gb/s.

SATA3_1

(PORT 6)

SATA3_2

(PORT 7)

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2  Nr. 31)

per la trasmissione e la

 ricezione

senza

fi

 li.

1

I

R

TX

+

5V

SB

D

UMM

Y

I

RR

X

GN

D

68

ASRock  970DE3/U3S3  Motherboard

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 29)

dei dispositivi audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

     necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 24)

 pannello

frontale.

Italiano

CD

-L

G

N

D

G

N

D

CD

-

R

CD1

Connettori audio interni

Permettono di ricevere input

(4-pin CD1)

stereo audio  da fonti di

(vedi p.2  Nr. 28)

suono come CD-ROM, DVD -

ROM,TV tuner, o schede

 MPEG.

69

ASRock  970DE3/U3S3  Motherboard

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

Italiano

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 26)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 25)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

1

P

L

E

D

+

P

L

E

D

+

P

L

E

D-

70

ASRock  970DE3/U3S3  Motherboard

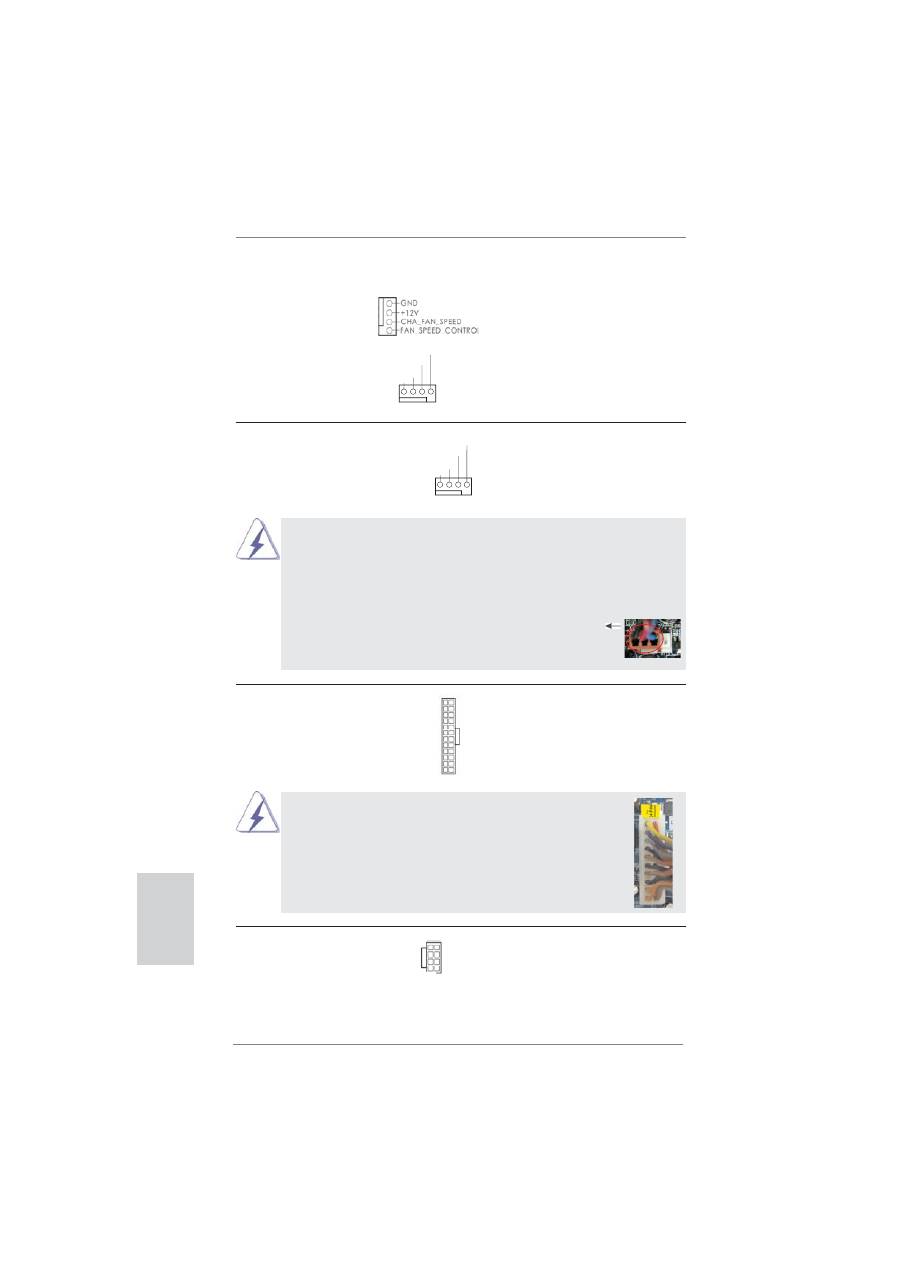

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2  Nr. 12)

facendo combaciare il cavo

nero col pin di terra.

(4-pin PWR_FAN1)

(vedi p.2  Nr. 2)

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 3)

 combaciare

il

fi

 lo nero al pin

 terra.

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 10)

 connettore.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

  piedini

1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

12

 1

24

13

Italiano

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GN

D

+

12V

PWR

_F

AN

_

SPEE

D

F

AN

_

SPEE

D_CO

N

T

R

OL

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

12

 1

24

13

Connettore ATX 12 V

Collegare un alimentatore ATX

(8-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 1)

5                1

8                4

71

ASRock  970DE3/U3S3  Motherboard

Italiano

Header HDMI_SPDIF

Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2  Nr. 30)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a  4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

5                         1

8                         4
