ASRock 970DE3__U3S3: 1. 主機板簡介

163

ASRock  970DE3/U3S3  Motherboard

繁體中文

1. 主機板簡介

謝謝你採用了華擎

970DE3/U3S3

主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩

定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指

導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎

970DE3/U3S3

主機板

(ATX 規格 : 12.0 英吋 x 7.5 英吋 , 30.5 公分 x 19.1 公分 )

華擎

970DE3/U3S3

快速安裝指南

華擎

970DE3/U3S3

支援光碟

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

ASRock提醒您...

若要在Windows

®

7 / 7 64位元 / Vista

TM

/ Vista

TM

64位元中發揮更好的效

能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊，請參閱支援光碟中的「使用者手冊」。

164

ASRock  970DE3/U3S3  Motherboard

1.2  主機板規格

 架構

- ATX 規格 : 12.0 英吋 x 7.5 英吋 , 30.5 公分 x 19.1 公分

- 全固態電容設計

 處理器

- 支援 Socket AM3+ 處理器

- 支援 Socket AM3 處理器 : AMD Phenom

TM

 II X6 / X4 /

  X3 / X2(920 / 940 除外 ) / Athlon II X4 / X3 / X2

  / Sempron 處理器

- 八核心 CPU 就緒

- Digi 電源設計

- 支援高達 140W 的 CPU

- 透過 ACC( 先進時脈校正 ) 技術支援 AMD OverDrive

TM

系統調

  整

- 支援 AMD Cool ｀n＇ Quiet 冷靜技術

- 支援 FSB 2600 MHz (5.2 GT/s)

- 支援非同步超頻技術（詳見警告 1）

- 支援 Hyper-Transport 3.0 (HT 3.0) 技術

 晶片組

- 北橋 : AMD 770

- 南橋 : AMD SB710

 系統記憶體

- 支援雙通道記憶體技術（見警告 2）

- 4 個 DDR3 DIMM 插槽

- 支援 DDR3 1866( 超頻 )/1600( 超頻 )/1333/1066/800

  non-ECC、un-buffered 記憶體 ( 見警告 3）

- 系統最高支援 32GB 容量（見警告 4）

 擴充插槽

- 1 x PCI Express 2.0 x16 插槽 (PCIE3: x16 模式 )

- 3 x PCI Express 2.0 x1 插槽

- 2 x PCI 插槽

 音效

- 5.1 聲道高清晰音效 (Realtek ALC662 音效編解碼器 )

- 支援 THX TruStudio

TM

 網路功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- 支援網路喚醒（Wake-On-LAN）

- 支援網路線偵測功能

- 支援 Energy Efficient Ethernet 802.3az

- 支援預先開機執行環境（PXE）

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 滑鼠接口

 ( 後背板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個序列埠 : COM1

- 4 個可直接使用的 USB 2.0 接口

- 2 個可直接使用的 USB 3.0 接口

繁體中文

165

ASRock  970DE3/U3S3  Motherboard

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 高清晰音效插孔：音效輸入 / 前置喇叭 / 麥克風

 SATA3

- 2 x ASMedia ASM1061 的 SATA3 6.0Gb/s 接頭，支援 NCQ,

  AHCI 和熱插拔功能

 USB 3.0

- 2 x ASMedia ASM1042 的後置 USB 3.0 接頭，支援 USB 1.0

　/2.0/3.0 到 5Gb/s

 接頭

- 6 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1,

  RAID 10 和 JBOD), NCQ, AHCI 和熱插拔功能

- 2 x SATA3 6.0Gb/s 接頭

- 1 x ATA133 IDE 插座 ( 最高支援 2 個 IDE 驅動器 )

- 1 x 磁碟機接頭

- 1 x 紅外線模組接頭

- 1 x HDMI_SPDIF 接頭

- 1 x 電源指示燈接頭

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 內置音效接頭

- 前置音效接頭

- 3 x USB 2.0 接口 ( 可支援 6 個額外的 USB 2.0 接口 )

 BIOS

- 8Mb AMI Legal BIOS

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援喚醒功能

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU,VCCM,NB 電壓多功能調節器

 支援光碟

- 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),AMD

  OverDrive

TM

,CyberLink MediaEspresso 6.5 試用版 , 華擎

  MAGIX 多媒體套餐 - OEM

 獨家功能

- 華擎 OC Tuner（詳見警告 5）

- 華擎 Intelligent Energy Saver（見警告 6）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 7）

- 華擎 OC DNA （見警告 8）

- 華擎 APP Charger（見警告 9）

- 華擎 SmartView（見警告 10）

- 華擎 XFast USB（見警告 11）

- 華擎 XFast LAN（見警告 12）

- 華擎 XFast RAM（見警告 13）

繁體中文

166

ASRock  970DE3/U3S3  Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

- Hybrid Booster( 安心超頻技術 ):

  - 支援 CPU 無級頻率調控（見警告 14）

  - ASRock U-COP（見警告 15）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

 硬體監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU 靜音風扇

- CPU/ 機箱 / 電源風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

 操作系統

- Microsoft

®

 Windows

®

 7/7 64 位元 /Vista

TM

/Vista

TM

64

  位元 /XP/XP Media Center/XP 64 位元

 認證

- FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應

  器 )（見警告 16）

 * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

繁體中文

167

ASRock  970DE3/U3S3  Motherboard

警告 !

1.  這款主板支援非同步超頻技術。請閱讀第 23 頁的＂Untied Overclocking

Technology＂( 非同步超頻技術 ) 了解詳情。

2.  這款主板支持雙通道記憶體技術。在您使用雙通道記憶體技術之前，為能正

確安裝，請確認您已經閱讀了第 13 頁的記憶體模組安裝指南。

3.  1866/1600MHz 記憶體頻率是否支援在於您使用的 AM3/AM3+ CPU。如果您想

在這款主板上使用 DDR3 1866/1600 記憶體 , 請查閱我們網站的記憶體支援

列表了解相容的記憶體。華擎網站：http://www.asrock.com

4.  由於作業系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際記憶體容量可能小於 4GB。對於 Windows

®

  作業系統搭配 64 位元 CPU 來

說 , 不會存在這樣的限制。

5.  這是一款具有易使用介面的華擎超頻工具 , 讓您通過硬體監控功能監控您

的系統 , 幫助您在 W i n d o w s

®

環境下對硬體進行超頻以獲得最佳的系統性

能。請參閱我們的網站了解 ASRock OC Tuner 的使用方法。

華擎網站 : http://www.asrock.com

6.  Intelligent Energy Saver 採用先進的軟硬體專利設計 , 這項革新技術帶

來極佳的節能效果。當 C P U 核心閒置時 , 電壓調節器可以減小輸出電壓的

相數 , 有助於提升能源效率。換句話說 , 它可以在不犧牲性能的前提下 ,

讓系統更省電 , 並提高能源效率。為了使用 Intelligent  Energy  Saver

的功能 , 請在 BIOS 的進階設置裡啟用 Cool  ｀n＇  Quiet 選項。請參閱我

們的網站了解 Intelligent Energy Saver 的使用方法。

華擎網站 : http://www.asrock.com

7.  華擎 Instant  Flash 是一個內建於 Flash  ROM 的 BIOS 更新工具程式。這

個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或

Windows

®

) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或

在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程式。

啟動這一程式後 , 只需把新的 B I O S 文件保存在隨身碟、磁盤或硬碟中 ,

輕鬆點選滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其

他複雜的更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。

8.  軟體的名字本身 -OC DNA 已經向您透露了它的用途。OC DNA 是華

擎 獨

家研發的創新工具程式 , 它為用戶提供一種記錄超頻設置並與他人分享的

簡單方法。這個好用的工具程式可幫助您在操作系統中存取超頻記錄 , 大

大簡化了超頻設置的記錄過程。有了 OC  DNA, 您可以將超頻設置存取為一

個設置文件並與朋友分享 ! 請注意 : 超頻設置文件只能在同款的主機板上

分享和使用。

9.  若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod  touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。只需安

裝 APP  Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP  Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可以在電腦

進入待命 (S1)、待命 (S3)、休眠 (S4) 或關機 (S5) 模式下持續為設備充電。

只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的充電體驗。

繁體中文

168

ASRock  970DE3/U3S3  Motherboard

10. SmartView 是網際網路瀏覽器的一項新功能 , 為 IE 的智慧型起始頁面 , 可

將您最常瀏覽的網站、歷程記錄、F a c e b o o k 朋友與及時新聞摘要相互整

合 , 以強化檢視功能 , 為您提供更為個人化的網際網路體驗。華擎主機板

獨家配備 SmartView 公用程式 , 可讓您隨時隨地與朋友保持聯繫。如欲使

用 SmartView 的絕佳功能 , 請確定您的作業系統版本為 Windows

®

  7/7  64

位元 /Vista

TM

/Vista

TM

64 位元 , 且瀏覽器版本為 IE8。

華擎網站 : http://www.asrock.com/Feature/SmartView/index.asp

11. 華擎 XFast  USB 可以提升 USB 儲存裝置的效能。效能可能需視裝置特性而

定。

12. 華擎 XFast  LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優

先應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲

延遲：在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：

您可以在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的

數據：透過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

13. 華擎 XFast  RAM 能充分利用 Windows

®

操作系統 32-bit  CPU 無法使用的記

憶體空間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加

快網路瀏覽速度。此外，它還能提升 Adobe  Photoshop 執行的速度高達五

倍之多。華擎 XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻率，

從而延長它門的使用壽命。

14. 儘管本主板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準 CPU 前

匯流排的非標準頻率可能會使系統不穩定，甚至會損害 CPU 和主板。主板的

處理器主頻由跳線裝置決定。

15. 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請檢

查主板上的 CPU 風扇是否正常運轉並拔出電源線，然後再將它插回。為了提

高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗上一層散熱膏。

16. EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

支援 EuP 的電源供應器。根據 Intel

®

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

繁體中文

169

ASRock  970DE3/U3S3  Motherboard

默認設置

清除 CMOS

1.3  跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接＂。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路＂。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接＂。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 38 項 )

註：

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

繁體中文

170

ASRock  970DE3/U3S3  Motherboard

繁體中文

Serial ATAII 接口

這裡有六組 Serial ATAII

(SATAII_1 (PORT 0):

(SATAII) 接口支援 SATA 數據

見第 2 頁第 20 項 )

線作為內部儲存設置。

(SATAII_2 (PORT 1):

目前 SATAII 界面理論上

見第 2 頁第 19 項 )

可提供高達 3.0Gb/s 的數據

(SATAII_3 (PORT 2):

傳輸速率。

見第 2 頁第 18 項 )

(SATAII_4 (PORT 3):

見第 2 頁第 17 項 )

(SATAII_5 (PORT 4):

見第 2 頁第 16 項 )

(SATAII_6 (PORT 5):

見第 2 頁第 15 項 )

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA3_1 (PORT 6): 見第 2 頁第 11 項 )

(SATA3) 接口支援 SATA 數據

(SATA3_2 (PORT 7): 見第 2 頁第 9 項 )

線作為內部儲存設置。

目前 SATA3 界面理論上

可提供高達 6.0Gb/s 的數據

傳輸速率。

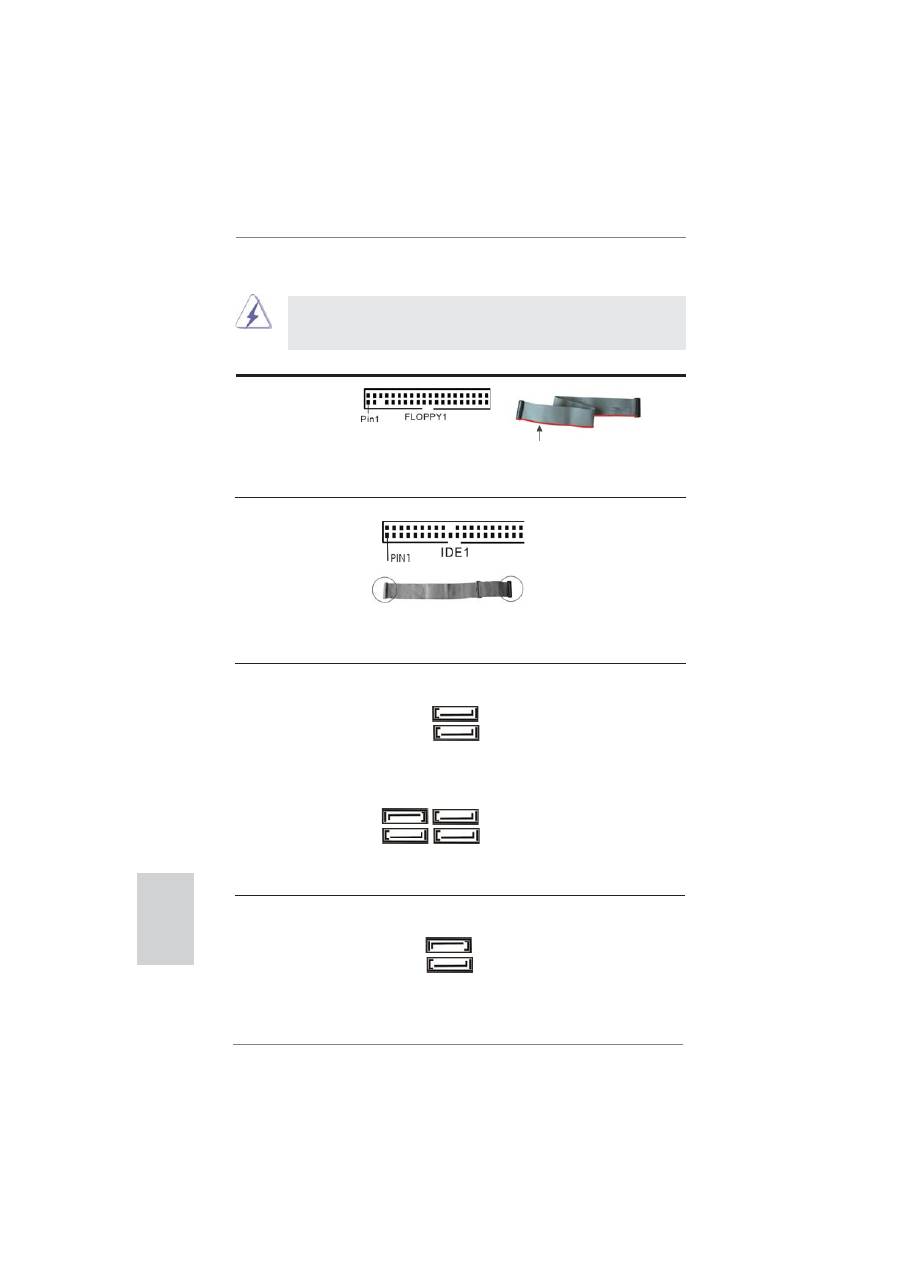

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭

圖示

說明

磁碟機接頭

（33 針 FLOPPY1）

( 見第 2 頁第 27 項 )

注意 :  請確保數據線標紅色的一邊插入接頭第 1 針腳 (Pin1) 的位置。

將標示紅色的一邊插入第 1 針腳 (Pin1)

主 IDE 接頭 ( 黑色 )

(39 針 IDE1，見第 2 頁第 36 項 )

注意 :  請查閱您的 IDE 驅動器供應商提供的說明書了解詳細資料。

藍色端接到主機板上

黑色端接到硬碟驅動器上

80 針的 ATA 66/100/133 排線

SATAII_1     SATAII_3

(PORT 0)    (PORT 2)

SATAII_2     SATAII_4

(PORT 1)    (PORT 3)

SATAII_5

(PORT 4)

SATAII_6

(PORT 5)

SATA3_1

(PORT 6)

SATA3_2

(PORT 7)

171

ASRock  970DE3/U3S3  Motherboard

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII/SATA3 硬

( 選配 )

碟或者主機板上的 SATA3 接口。

USB 2.0 擴充接頭

除了位於 I/O 面板的四個

(9 針 USB4_5)

USB 2.0 接口之外，這款

( 見第 2 頁第 22 項 )

主機板有三組 USB 2.0 接

針。每組 USB 2.0 接針可以

支援兩個 USB 2.0 接口。

(9 針 USB6_7)

( 見第 2 頁第 21 項 )

(9 針 USB8_9)

( 見第 2 頁第 23 項 )

紅外線模組接頭

這個接頭支援一個選配的模

(5 針 IR1)

組 , 可用來無線傳輸和接收紅

( 見第 2 頁第 31 項 )

外線。

1

I

R

TX

+

5V

SB

D

UMM

Y

I

RR

X

GN

D

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

P-7

P+7

GND

DUMMY

USB_PWR

USB_PWR

P-

6

P+

6

GND

1

繁體中文

CD

-L

G

N

D

G

N

D

CD

-

R

CD1

內置音效接頭

可以透過 CD-ROM，DVD-ROM，

(4 針 CD1)

T V  T u n e r 或 M P E G 卡接收音效

(CD1 見第 2 頁第 28 項 )

輸入。

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 29 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

172

ASRock  970DE3/U3S3  Motherboard

          1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC＇97 音效面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元作業系統中 :

選擇＂Mixer＂。選擇＂Recorder＂。接著點選＂FrontMic＂。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系

統中 :

在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording

Volume＂。

系統面板接頭

可接各種不同燈，電源開關及

(9 針 PANEL1)

重啟鍵等各種連線。

( 見第 2 頁第 24 項 )

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

按下重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

繁體中文

173

ASRock  970DE3/U3S3  Motherboard

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 26 項 )

機箱 , 電源風扇接頭

請將風扇連接線接到這個接

(4 針 CHA_FAN1)

頭， 並 讓 黑 線 與 接 地 的 針 腳

( 見第 2 頁第 12 項 )

相接。

(4 針 PWR_FAN1)

( 見第 2 頁第 2 項 )

電源指示燈接頭

請將機箱電源指示燈連接到

(3 針 PLED1)

此接頭，以指示系統電源狀

( 見第 2 頁第 25 項 )

態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

1

P

L

E

D

+

P

L

E

D

+

P

L

E

D-

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 3 項 )

相接。

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

繁體中文

GN

D

+

12V

PWR

_F

AN

_

SPEE

D

F

AN

_

SPEE

D_CO

N

T

R

OL

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

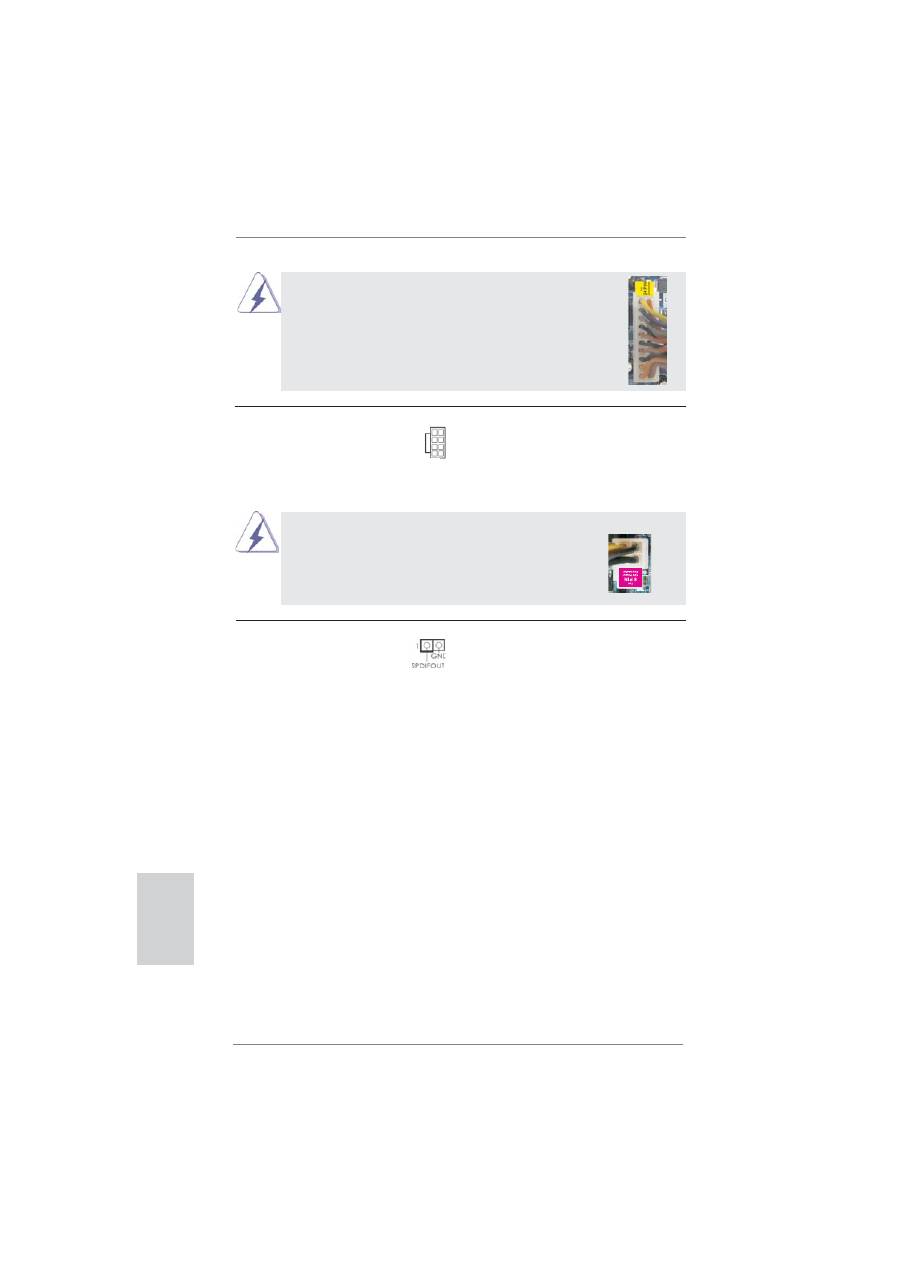

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 10 項 )

12

 1

24

13

174

ASRock  970DE3/U3S3  Motherboard

ATX 12V 電源接口

請注意，必需將帶有 ATX 12V

(8 針 ATX12V1)

插頭的電源供應器連接到這個

( 見第 2 頁第 1 項 )

插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

5                1

8                4

5                         1

8                         4

繁體中文

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音 效 輸 出 至 H D M I 顯 示 卡， 支

( 見第 2 頁第 30 項 )

援將電腦連接至帶 HDMI 的數

位電視 / 投影機 / 液晶銀幕等

設備。請將 HDMI 顯示卡的

HDMI_SPDIF 接口連接到這個

接頭。
