ASRock 970DE3__U3S3: 1. Introducción

73

ASRock  970DE3/U3S3  Motherboard

1.  Introducción

Gracias por su compra de ASRock

970DE3/U3S3

 placa madre, una placa de con-

fi

 anza producida bajo el control de calidad estricto y persistente. La placa madre

provee realización excelente con un diseño robusto conforme al compromiso de

calidad y resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especi

fi

 caciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modi

fi

 cación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock    http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite

nuestra página web con el número de modelo especí

fi

 co de su placa.

 www.asrock.com/support/index.asp

1.1  Contenido de la caja

Placa base ASRock

970DE3/U3S3

(Factor forma ATX: 30,5 cm x 19,1 cm, 12,0” x 7,5”)

Guía de instalación rápida de ASRock

970DE3/U3S3

CD de soporte de ASRock

970DE3/U3S3

Dos cables de datos Serial ATA (SATA) (Opcional)

Una protección I/O

ASRock le recuerda...

Para mejorar el rendimiento en Windows

®

7 / 7 64 bits / Vista

TM

/ Vista

TM

64 bits,  es recomendable establecer la opción del BIOS de la con

fi

 gura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la con

fi

 guración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Español

74

ASRock  970DE3/U3S3  Motherboard

1.2 Especificación

 Plataforma

- Factor forma ATX: 30,5 cm x 19,1 cm, 12,0” x 7,5”

- Todo diseño de Capacitor Sólido

 Procesador

- Compatibilidad con procesadores con conector AM3+

- Compatibilidad con procesadores con conector AM3:

  procesador AMD Phenom

TM

 II X6 / X4 / X3 / X2 (excepto 920

  / 940) / Athlon II X4 / X3 / X2 / Sempron

- Compatible con CPU de ocho núcleo

- Diseño de alimentación digital

- Compatible con CPU de hasta 140W

- Compatible con AMD OverDrive

TM

 con la función ACC

  (Calibración Avanzada de Reloj)

- Con soporte para tecnología Cool ‘n’ Quiet

TM

 de AMD

- FSB 2600 MHz (5.2 GT/s)

- Admite tecnología de aumento de velocidad liberada

    (vea

ATENCIÓN 1

)

  - Soporta Tecnología de Hiper-Transporte 3.0 (HT 3.0)

 Chipset

   - North Bridge: AMD 770

   - South Bridge: AMD SB710

 Memoria

- Soporte de Tecnología de Memoria de Doble Canal

  (ver

ATENCIÓN 2

)

- 4 x DDR3 DIMM slots

- Apoya DDR3 1866(OC)/1600(OC)/1333/1066/800 non-ECC,

  memoria de un-buffered (vea

ATENCIÓN 3

)

- Máxima capacidad de la memoria del sistema: 32GB

  (vea

ATENCIÓN 4

)

Ranuras de

- 1 x ranura PCI Express 2.0 x16 (PCIE3: modo x16)

Expansión

- 3 x ranuras PCI Express 2.0 x1

- 2 x ranuras PCI

Audio

- 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

- Compatible con THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Realtek RTL8111E

- Soporta Wake-On-LAN

- Admite detección de conexión de cable LAN

- Compatible con Ethernet 802.3az de bajo consumo

  energético

 -

Admite

PXE

Español

75

ASRock  970DE3/U3S3  Motherboard

Español

Entrada/Salida

  I/O Panel

de Panel

  - 1 x puerto de ratón PS/2

Trasero

  - 1 x puerto de teclado PS/2

  - 1 x puerto serial: COM 1

  - 4 x puertos USB 2.0 predeterminados

  - 2 x puertos USB 3.0 predeterminados

  - 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/

    ENLACE y LED de VELOCIDAD)

  - Conexión de audio: Entrada de línea / Altavoz frontal /

     Micrófono

 SATA3

  - 2 x conectores SATA3 de 6,0 Gb/s con chip ASMedia

     ASM1061 con funciones NCQ, AHCI y de “Hot Plug”

 USB 3.0

  - 2 x puertos USB 3.0 traseros de ASMedia ASM1042,

    compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s

Conectores

  - 6 x conexiones SATA2, admiten una velocidad de

      transferencia de datos de hasta 3,0Gb/s, soporta RAID

      (RAID 0, RAID 1, RAID 10 y JBOD), NCQ, AHCI y

    “Conexión en caliente”

  - 2 x conexiones SATA3, admiten una velocidad de

      transferencia de datos de hasta 6,0Gb/s

  - 1 x ATA133 conexiones IDE

    (admite hasta 2 dispositivos IDE)

- 1 x puerto Floppy

      - 1 x Cabezal de Módulo Infrarrojos

      - 1 x cabecera HDMI_SPDIF

      - 1 x cabecera de indicador LED de encendido

      - Conector de ventilador de CPU / chasis / alimentacion

      - 24-pin cabezal de alimentación ATX

      - 8-pin conector de ATX 12V power

  - Conector de Audio Interno

      - Conector de audio de panel frontal

      - 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0

        adicionales)

 BIOS

-

8Mb

AMI

BIOS

  - AMI legal BIOS

  - Soporta “Plug and Play”

  - ACPI 1.1 compliance wake up events

      - Soporta “jumper free setup”

      - Soporta SMBIOS 2.3.1

  - Múltiple ajuste de CPU, VCCM, NB Voltage

76

ASRock  970DE3/U3S3  Motherboard

 CD de soport

  - Controladores, Utilerías, Software de Anti Virus (Versión

      de prueba), Utilidad AMD OverDrive

TM

, Prueba de

    CyberLink MediaEspresso 6.5, Conjunto multimedia

    ASRock MAGIX - OEM

 Característica

  - Sintonizador de ASRock OC (vea

ATENCIÓN 5

)

 Única

  - ASRock Administrador de energía inteligente

      (vea

ATENCIÓN 6

)

  - ASRock Instant Boot

  - ASRock Instant Flash (vea

ATENCIÓN 7

)

  - ASRock OC DNA (vea

ATENCIÓN 8

)

  - ASRock APP Charger (vea

ATENCIÓN 9

)

  - ASRock SmartView (vea

ATENCIÓN 10

)

  - ASRock XFast USB (vea

ATENCIÓN 11

)

  - ASRock XFast LAN (vea

ATENCIÓN 12

)

  - ASRock XFast RAM (vea

ATENCIÓN 13

)

-

Ampli

fi

 cador Híbrido:

- Stepless control de frecuencia de CPU

  (vea

ATENCIÓN 14

)

- ASRock U-COP (vea

ATENCIÓN 15

)

- Protección de Falla de Inicio (B.F.G..)

Monitor

  - Sensibilidad a la temperatura del procesador

Hardware

  - Sensibilidad a la temperatura de la placa madre

  - Taquímetros de los ventiladores del procesador y del CPU

    / chasis / alimentación

  - Ventilador silencioso del procesador

  - Control de ajuste de la velocidad del ventilador de la CPU

    / chasis / alimentación

  - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS

- En conformidad con

Microsoft

®

 Windows

®

 7 / 7 64 bits /

     Vista

TM

 / Vista

TM

 64 bits / XP / XP Media Center / XP 64 bits

Certi

fi

 caciones

  - FCC, CE, WHQL

  - Cumple con la directiva ErP/EuP (se requiere una fuente

      de alimentación que cumpla con la directiva ErP/EuP)

    (vea

ATENCIÓN 16

)

 * Para más información sobre los productos, por favor visite nuestro sitio web:

    http://www.asrock.com

Español

77

ASRock  970DE3/U3S3  Motherboard

ATENCIÓN!

1.  Esta placa base admite la tecnología de aumento de velocidad liberada.

Por favor lea “Tecnología de Forzado de Reloj (Overclocking) no relacio-

nado” en la página 23 para obtener detalles.

2.  Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de

leer la guía de instalación de módulos de memoria en la página 13 para

su correcta instalación.

3.  Que la velocidad de memoria de 1866/1600 MHz se admita o no se ad-

mita, depende de la con

fi

 guración AM3/AM3+ Procesador que adopte.

Si desea adoptar el módulo de memoria DDR3 1866/1600 en esta placa

base, consulte la lista de compatibilidad de memorias en nuestro sitio

Web para obtener los módulos de memoria compatibles.

Sitio Web de ASRock: http://www.asrock.com

4.  Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

®

7 / Vista

TM

 / XP. Para equipos con Windows

®

 OS con CPU de 64-bit, no

existe dicha limitación.

5.  Es una herramienta de overclocking de ASRock de usuario-fácil que le

permite a supervisar su sistema por la función de monitor de hardware y

overclock sus dispositivos de hardware para obtener el mejor funciona-

miento del sistema bajo el entorno de Windows

®

. Por favor visite nuestro

sitio web para los procedimientos de operación de Sintonizador de

ASRock OC.

Sitio web de ASRock: http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la

velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velo-

cidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes.

El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los

componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia

responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por

los posibles daños causados por el aumento de la velocidad del reloj.

Español

78

ASRock  970DE3/U3S3  Motherboard

6.  Gracias a su avanzado hardware de propietario y diseño de software,

Intelligent Energy Saver (Economizador de energía inteligente) es una

revolucionaria tecnología que ofrece un ahorro de energía sin

igual. El regulador de voltaje permite reducir el número de fases de

salida para mejorar la e

fi

 ciencia cuando los núcleos de la CPU están

inactivos. En otras palabras, permite ofrecer un ahorro

excepcional de energía y mejorar la e

fi

 ciencia energética sin

 sacri

fi

 car el rendimiento del equipo. Para utilizar la función Intelligent

Energy Saver (Economizador de energía inteligente) , active la opción

Cool ‘n’ Quiet en la con

fi

 guración de BIOS. Visite nuestro sitio web

para conocer los procedimientos de uso de Intelligent Energy Saver

(Economizador de energía inteligente).

Sitio web de ASRock: http://www.asrock.com

7.  ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her-

ramienta de actualización de BIOS le permitirá actualizar el BIOS del

sistema sin necesidad de acceder a ningún sistema operativo, como

MS-DOS o Windows

®

. Gracias a esta utilidad, sólo necesitará pulsar

<F6> durante la fase POST o pulsar <F2> para acceder al menú de

con

fi

 guración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta

herramienta y guarde el archivo correspondiente al sistema BIOS nuevo

en su unidad

fl

 ash USB, unidad de disco

fl

 exible o disco duro para poder

actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de

preparar un disco

fl

 exible adicional ni utilizar complicadas utilidades de

programación. Recuerde que la unidad

fl

 ash USB o disco duro utilizado

debe disponer del sistema de archivos FAT32/16/12.

8.  El nombre del propio software, OC DNA, indica con claridad aquello de lo

que es capaz. OC DNA, una exclusiva utilidad desarrollada por ASRock,

representa para el usuario una forma cómoda de grabar su con

fi

 gura-

ción de OC y compartirla con otras personas. Esta utilidad le permitirá

guardar sus registros de aceleración en el sistema operativo y simpli

fi

 car

el complicado proceso de grabación de la con

fi

 guración de aceleración.

¡Gracias a OC DNA podrá guardar su con

fi

 guración de OC como per

fi

 l

y compartirlo con sus amigos! ¡Sus amigos podrán cargar entonces el

per

fi

 l de OC en su propio sistema y disfrutar de la con

fi

 guración de OC

creada por usted! Recuerde que el per

fi

 l de OC creado sólo funcionará

en placas base similares, por lo que sólo podrá compartirlo con usuarios

que cuenten con la misma placa base que usted.

Español

79

ASRock  970DE3/U3S3  Motherboard

9.  Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPod o iPad Touch, ASRock

ha creado una fantástica solución para usted: ASRock APP Charger.

Simplemente mediante la instalación del controlador de APP Charger,

podrá cargar su iPhone de forma mucho más rápida que antes, hasta un

40%, desde su equipo. ASRock APP Charger le permite cargar de forma

rápida muchos dispositivos de Apple simultáneamente e incluso podrá

continuar la carga cuando su PC entre en modo de espera (S1), suspen-

dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez

instalado el controlador de APP Charger, podrá disfrutar fácilmente de

una fantástica carga sin precedentes. Sitio web de ASRock: http://www.

asrock.com/Feature/AppCharger/index.asp

10.  SmartView, una nueva función el explorador de Internet, es la página de

inicio inteligente para IE que combina los sitios Web más visitados, su

historial, sus amigos de Facebook y su fuente de noticias en una vista

mejorada para disfrutar de una experiencia en Internet más personal.

Las placas base ASRock están exclusivamente equipadas con la utilidad

SmartView que le ayuda a seguir en contacto con sus amigos sobre la

marcha. Para utilizar la función SmartView asegúrese de que la versión

de su sistema operativo es Windows

®

 7 / 7 64 bits / Vista

TM

 / Vista

TM

 64

bits y que la versión de su explorador es IE8. Sitio Web de ASRock:

 http://www.asrock.com/Feature/SmartView/index.asp

11.  ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades

del dispositivo.

12.  ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de

aplicaciones LAN: Puede con

fi

 gurar la prioridad de las aplicaciones de

forma ideal y/o agregar nuevos programas. Menor latencia en los juegos:

Después de aumentar la prioridad de los juegos en línea, se puede

reducir la latencia en los mismos. Gestionar el trá

fi

 co: Puede ver vídeo

en alta de

fi

 nición de Youtube y descargar archivos simultáneamente.

Análisis de sus datos en tiempo real: Con la ventana de estado, puede

reconocer fácilmente qué transmisiones en secuencias se están trans-

fi

 riendo actualmente.

13.  Utiliza completamente el espacio de memoria que no se puede utilizar

con procesadores de 32 bits en sistemas operativos Windows

®

. ASRock

XFast RAM acorta el tiempo de carga de los sitios Web visitados con

anterioridad, lo que permite navegar por Internet mucho más rápido que

nunca. Además, también aumenta la velocidad de Adobe Photoshop 5

veces. Otra ventaja de ASRock XFast RAM es que reduce la frecuencia

de acceso a las unidades de estado sólido (SSD) o las unidades de

disco duro (HDD), lo que prolonga el período de vida útil de las mismas.

Español

80

ASRock  970DE3/U3S3  Motherboard

Español

14.  Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re-

comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

15.  Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe

si el ventilador de la CPU de la placa base funciona apropiadamente y

desconecte el cable de alimentación, a continuación, vuelva a conec-

tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal

grease entre el procesador y el disipador de calor cuando usted instala el

sistema de PC.

16.  EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el

consumo total de energía de un sistema. Según la disposición EuP, la ali-

mentación de CA total para el sistema completo ha de ser inferior a 1,00W

en modo apagado. Para cumplir con el estándar EuP, se requieren una

placa base y una fuente de alimentación que cumplan con la directiva

EuP. Según las directrices de Intel, una fuente de alimentación que cum-

pla con la directiva EuP debe satisfacer el estándar, es decir, la e

fi

 ciencia

de energía de 5v en modo de espera debería ser mayor del 50% con un

consumo de corriente de 100mA. Para seleccionar una fuente de alimen-

tación que cumpla la directiva EuP, le recomendamos que consulte con

el fabricante de la fuente de alimentación para obtener más detalles.

81

ASRock  970DE3/U3S3  Motherboard

Español

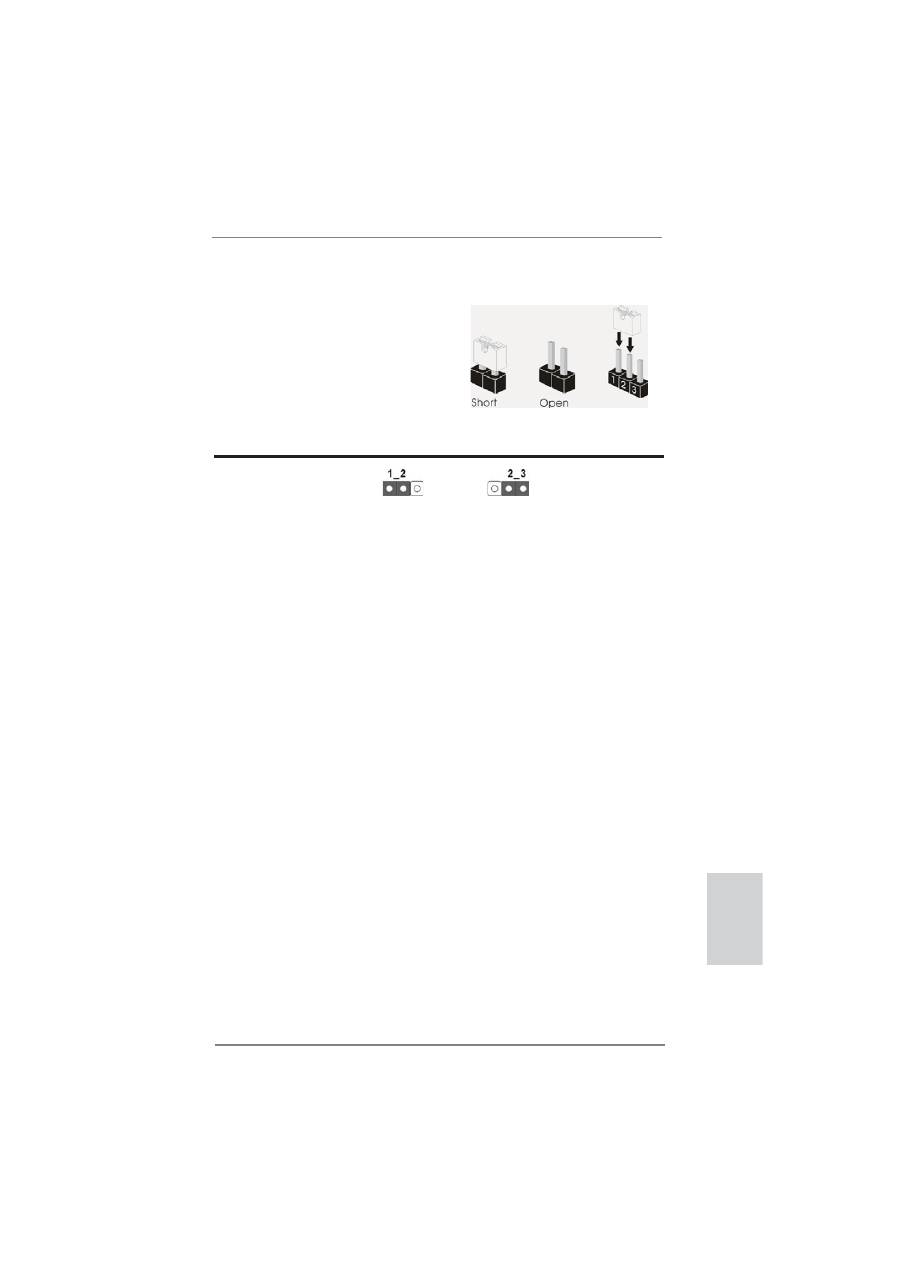

1.3  Setup de Jumpers

La ilustración muestra como los jumpers

son con

fi

 gurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper

Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver  p.2,  No. 38)

Nota:  CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la con

fi

 guración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el per

fi

 l

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

Valor  predetermi-

nado

Restablecimiento de

la CMOS

82

ASRock  970DE3/U3S3  Motherboard

Español

la banda roja debe quedar en

el mismo lado que el contacto 1

1.4

Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conector de disquetera

(33-pin FLOPPY1)

(vea  p.2,  N. 27)

Atención:  Asegúrese que la banda roja del cable queda situado en el mismo lado

que el contacto 1 de la conexión.

Conexiones de serie ATAII

Estas seis conexiones de

(SATAII_1 (PORT 0): vea  p.2,  N. 20)

serie ATAII (SATAII) admiten

(SATAII_2 (PORT 1): vea  p.2,  N. 19)

cables SATA para dispositivos

(SATAII_3 (PORT 2): vea  p.2,  N. 18)

de almacenamiento internos.

(SATAII_4 (PORT 3): vea  p.2,  N. 17)

La interfaz SATAII actual

(SATAII_5 (PORT 4): vea  p.2,  N. 16)

permite una velocidad de

(SATAII_6 (PORT 5): vea  p.2,  N. 15)

transferencia de 3.0 Gb/s.

IDE conector primario (negro)

(39-pin IDE1, vea  p.2,  N. 36)

Atención:  Consulte las instrucciones del distribuidor del dispositivo IDE para

conocer los detalles.

Conector azul

a placa madre

Conector negro

a aparato IDE

Cable ATA 66/100/133 de conducción 80

SATAII_1     SATAII_3

(PORT 0)    (PORT 2)

SATAII_2     SATAII_4

(PORT 1)    (PORT 3)

SATAII_5

(PORT 4)

SATAII_6

(PORT 5)

83

ASRock  970DE3/U3S3  Motherboard

Español

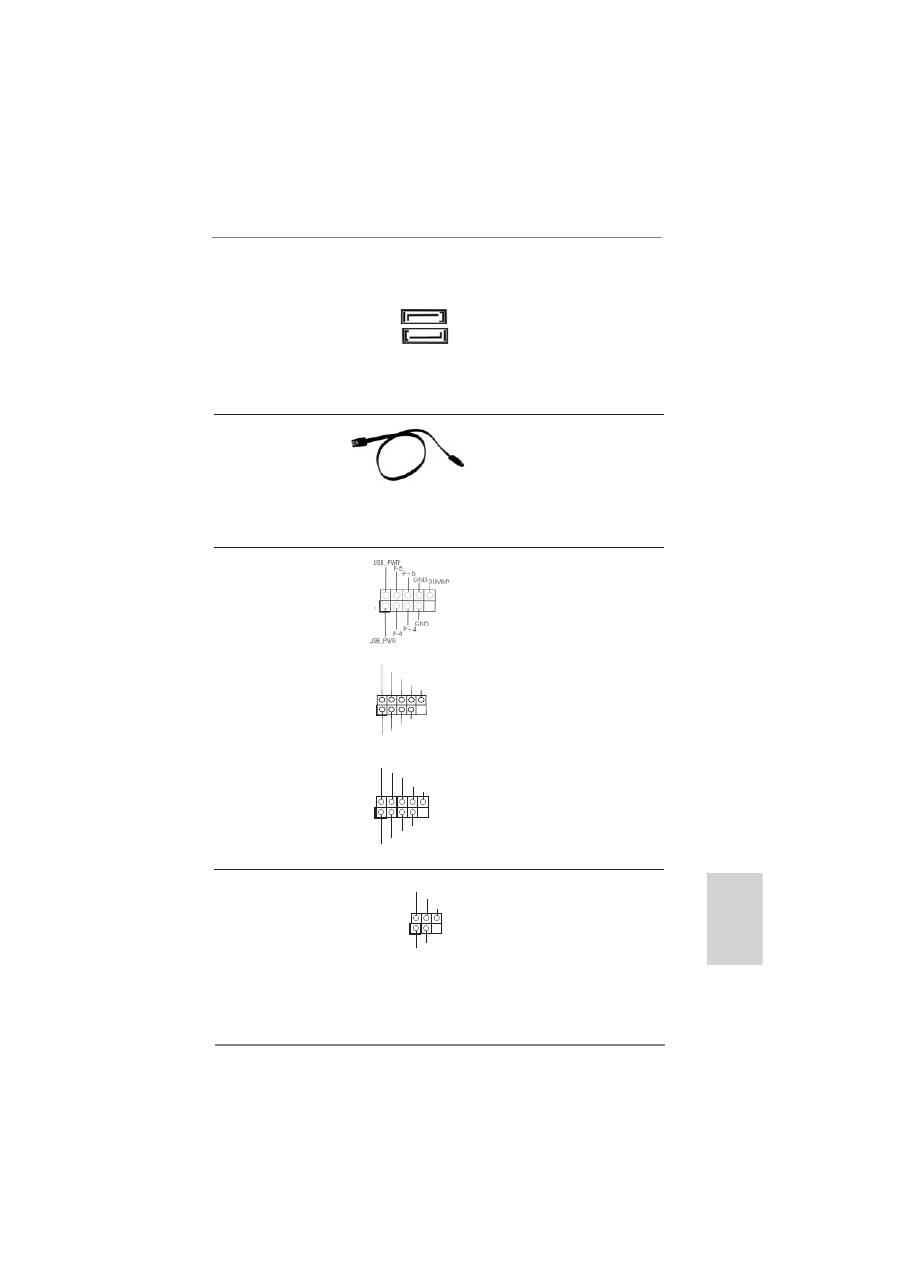

Cabezal USB 2.0

Además de cuatro puertos

(9-pin  USB4_5)

USB 2.0 predeterminados en el

(vea  p.2,  N. 22)

panel de E/S, hay tres bases

de conexiones USB 2.0 en

esta placa base. Cada una de

estas bases de conexiones

(9-pin  USB6_7)

admite dos puertos USB 2.0.

(vea  p.2,  N. 21)

(9-pin  USB8_9)

(vea  p.2,  N. 23)

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro

de SATA / SATAII / SATA3 o el

conectador de SATAII / SATA3

en esta placa base.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

P-7

P+7

GND

DUMMY

USB_PWR

USB_PWR

P-

6

P+

6

GND

1

Conexiones de serie ATA3

Estas dos conexiones de

(SATA3_1 (PORT 6): vea  p.2,  N. 11)

serie ATA3 (SATA3) admiten

(SATA3_2 (PORT 7): vea  p.2,  N. 9)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATAII / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s.

SATA3_1

(PORT 6)

SATA3_2

(PORT 7)

Cabezal de Módulo Infrarrojos

Este cabezal soporta un

(5-pin IR1)

módulo infrarrojos de

(vea  p.2,  N. 31)

transmisión y recepción

 wireless

opcional.

1

I

R

TX

+

5V

SB

D

UMM

Y

I

RR

X

GN

D

84

ASRock  970DE3/U3S3  Motherboard

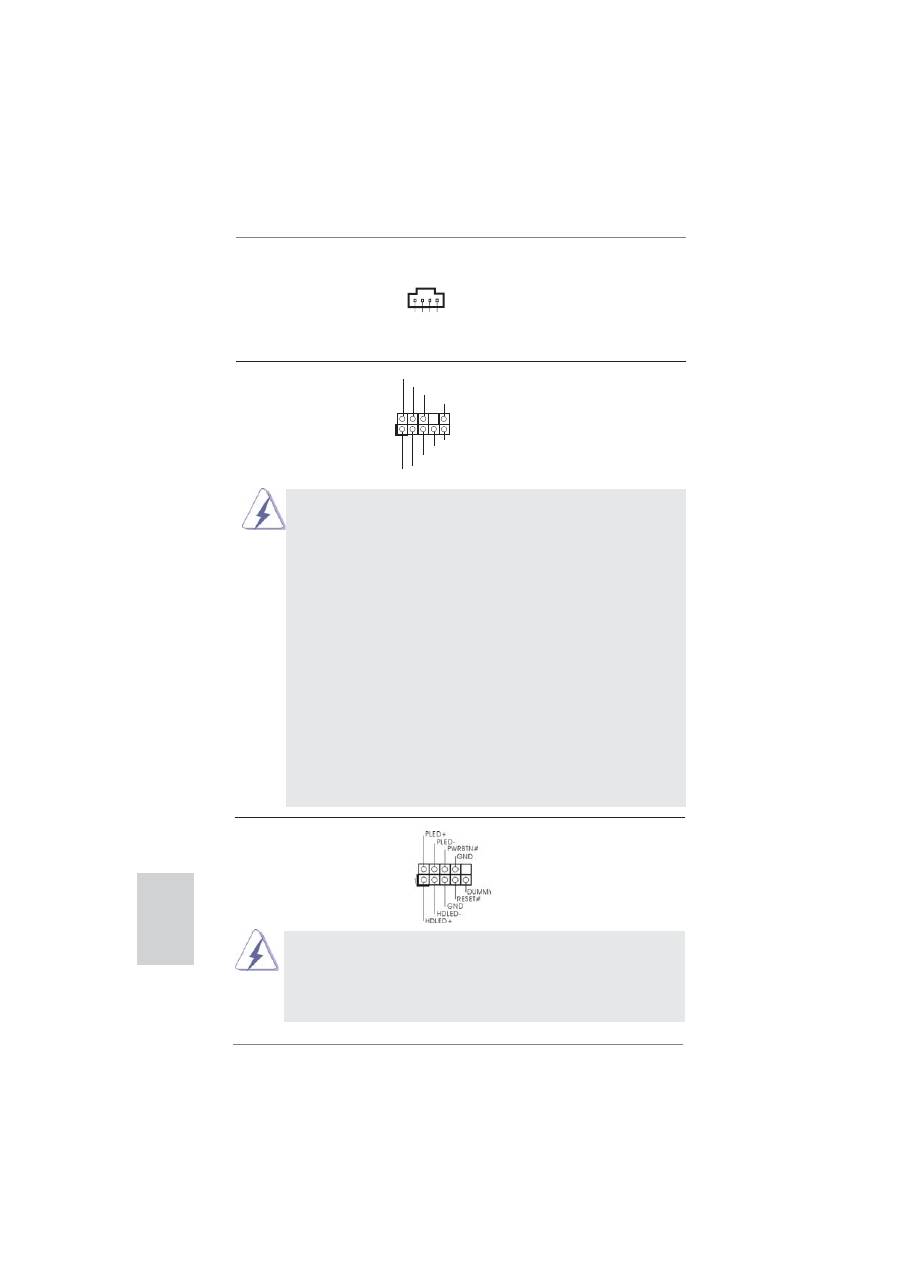

Conector de audio de

Este es una interface para

panel frontal

cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea  p.2,  N. 29)

conveniente de apparatos de

 Audio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. El Audio de Alta De

fi

 nición soporta la detección de conector, pero

    el cable de panel en el chasis debe soportar HDA para operar

    correctamente. Por favor, siga las instrucciones en nuestro manual y

    en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

    del panel frontal de la siguiente manera:

    A. Conecte Mic_IN (MIC) a MIC2_L.

    B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

    C. Conecte Ground (GND) a Ground (GND).

    D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

        necesitará conectarlos al panel de sonido AC’97.

    E. Activación del micrófono frontal.

    En sistemas operativos Windows

®

 XP / XP 64-bit:

    Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

    A continuación, haga clic en “FrontMic” (Micrófono frontal).

    En sistemas operativos Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Acceda a la

fi

 cha “FrontMic” (Micrófono frontal) del panel de control

    Realtek. Ajuste la posición del control deslizante “Recording Volume”

    (Volumen de grabación).

Español

Cabezal de panel de sistema

Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea  p.2,  N. 24)

sistema.

CD

-L

G

N

D

G

N

D

CD

-

R

CD1

Conector de audio interno

Permite recepción de input

(4-pin CD1)

audio de fuente sónica como

(vea  p.2,  N. 28)

CD-ROM, DVD-ROM, TV tuner,

o tarjeta MPEG.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

  cables.

85

ASRock  970DE3/U3S3  Motherboard

Español

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede con

fi

 gurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S3/S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo

datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis

Conecte el altavoz del chasis a

(4-pin SPEAKER1)

 su

cabezal.

(vea  p.2,  N. 26)

Cabecera de indicador LED de encendido

Conecte el indicador LED de

(3-pin PLED1)

encendido del chasis a esta

(vea  p.2,  N. 25)

cabecera para conocer el

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1. El indicador

LED se apagará en los estados

S3/S4 o S5 (apagado).

1

P

L

E

D

+

P

L

E

D

+

P

L

E

D-

86

ASRock  970DE3/U3S3  Motherboard

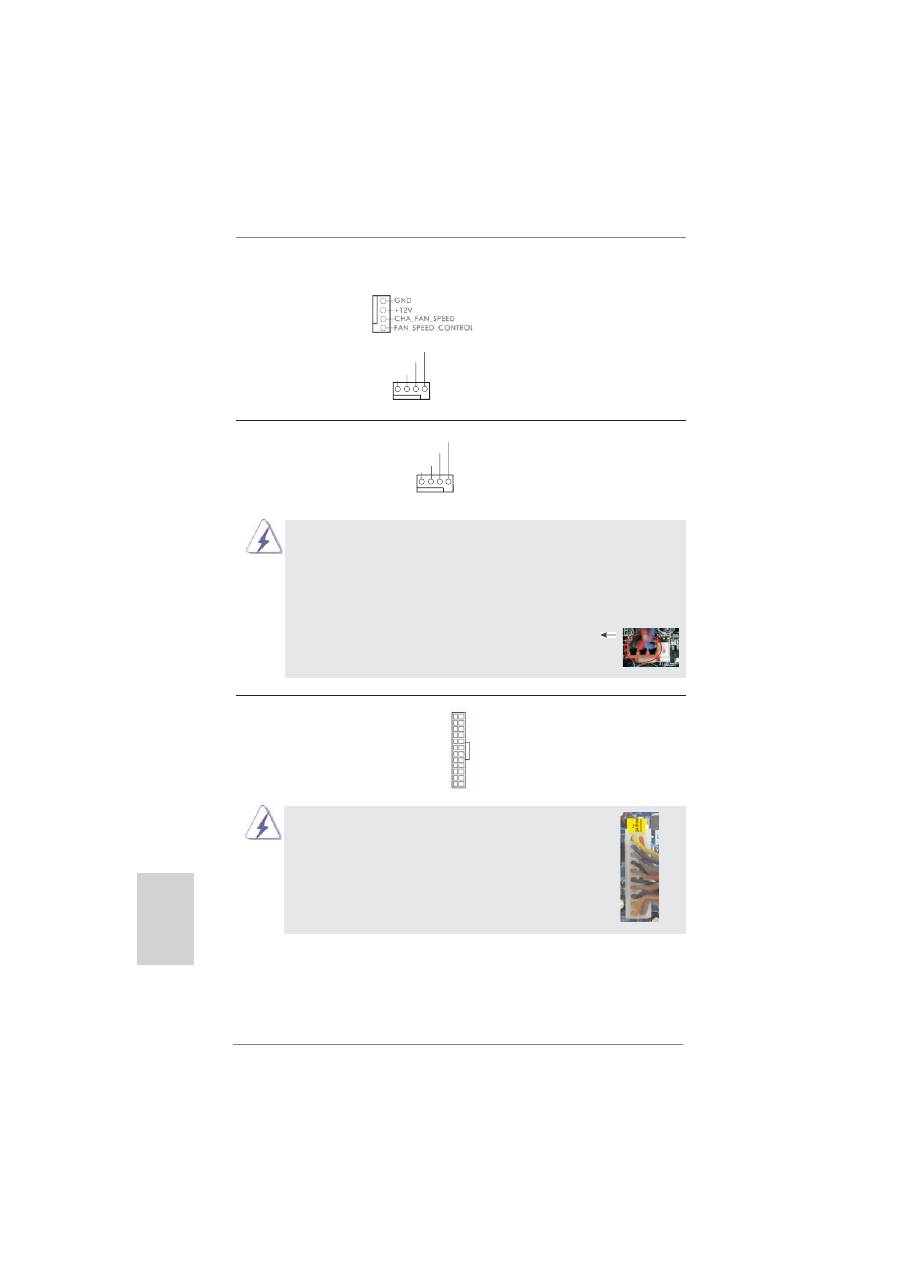

Conectores de ventilador de chasis

y alimentación

(4-pin CHA_FAN1)

(vea  p.2,  N. 12)

(4-pin PWR_FAN1)

(vea  p.2,  N. 2)

Por favor, conecte los cables

del ventilador a los conectores

de ventilador, haciendo coincidir

el cable negro con la patilla de

masa.

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.2, N. 3)

con el conector de tierra.

Español

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 10)

Aunque esta placa base proporciona compatibilidad para un ventilador

(silencioso) de procesador de 4 contactos, el ventilador de procesador

de 3 contactos seguirá funcionando correctamente incluso sin la función

de control de velocidad del ventilador. Si pretende enchufar el ventilador

de procesador de 3 contactos en el conector del ventilador de

procesador de esta placa base, conéctelo al contacto 1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

12

 1

24

13

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GN

D

+

12V

PWR

_F

AN

_

SPEE

D

F

AN

_

SPEE

D_CO

N

T

R

OL

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

12

 1

24

13

87

ASRock  970DE3/U3S3  Motherboard

Español

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

Cabecera HDMI_SPDIF

Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea p.2, N. 30)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

 cabecera.

5                         1

8                         4

Conector de ATX 12V power

Tenga en cuenta que es

(8-pin  ATX12V1)

necesario conectar este

(vea p.2, N. 1)

conector a una toma de

corriente con el enchufe ATX

12V, de modo que proporcione

 su

fi

 ciente electricidad. De lo

contrario no se podrá encender.

5                1

8                4
