21
FR
et positionner les cavaliers de raccordement
conformément aux indications du tableau et des
figures ci-dessous.
4. Positionner les fils conformément aux indications
du tableau et des figures ci-dessous et procéder au
raccordement en serrant à fond toutes les vis des
bornes.
Tension type et
fréquence réseau
Raccordements électriques
Bornier
400V 3-N ~
50/60 Hz
Triphasé 400
5. Fixer le câble d’alimentation dans le serre-câble
correspondant et fermer le couvercle.
Triphasé 400
Branchement du câble d’alimentation au réseau
électrique
En cas de raccordement direct au réseau, il faut
intercaler entre l’appareil et le réseau un interrupteur
à coupure omnipolaire ayant au moins 3 mm
d’écartement entre les contacts.
!
L’installateur est responsable du bon raccordement
électrique de l’appareil et du respect des normes de
sécurité.
Avant de procéder au branchement, s’assurer que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance
maximale de l’appareil, indiquée sur la plaque
signalétique de l’appareil ;
• la tension d’alimentation est bien comprise entre les
valeurs indiquées sur la plaque signalétique;
• la prise est bien compatible avec la fiche de
l’appareil. Si ce n’est pas le cas, remplacer la prise
ou la fiche, ne pas utiliser de rallonges ni de prises
multiples.
!
Après installation de l’appareil, le câble électrique et
la prise de courant doivent être facilement accessibles
Cavalier
Neutre
Terre
Phase
Phase
Phase
1
2
3
5
4
!
Le câble ne doit être ni plié ni excessivement écrasé.
!
Le câble doit être contrôlé périodiquement et ne peut
être remplacé que par un technicien agréé.
!
Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.
!
Ne retirer ou ne remplacer en aucun cas le câble
d’alimentation. Toute opération d’enlèvement ou de
remplacement annule automatiquement la garantie
et la marque CE INDESIT décline toute responsabilité
en cas d’accidents ou de dommages dérivants
de l’enlèvement ou du remplacement du câble
d’alimentation original. Seul le remplacement effectué
par un technicien agréé INDESIT utilisant une pièce
détachée originale est autorisé.
Foyers extensibles
Certains modèles sont équipés de foyers extensibles.
Ces derniers peuvent avoir soit une forme circulaire et
s’étendre pour former des foyers doubles ou triples.
Illustration des commandes présentes sur les modèles
équipés de ces options.
Foyer extensible circulaire
• Touche
ALLUMAGE FOYER DOUBLE
pour activer
le foyer double (
voir Mise en marche et Utilisation
).
• Voyant
FOYER DOUBLE ALLUMÉ
: il signale
l’allumage du foyer double.
• Touche
ALLUMAGE FOYER TRIPLE
pour activer le
foyer triple (
voir Mise en marche et Utilisation
).
• Voyant
FOYER TRIPLE ALLUMÉ
: il signale
l’allumage du foyer triple.
Voyant
FOYER
DOUBLE
ALLUMÉ
Touche
ALLUMAGE
FOYER DOUBLE
Voyant
FOYER
TRIPLE ALLUMÉ
Touche
ALLUMAGE
FOYER TRIPLE
22
FR
Mise en marche et
utilisation
!
La colle utilisée pour les joints laisse des traces
de graisse sur le verre. Nous conseillons de les
éliminer avant d’utiliser l’appareil à l’aide d’un produit
d’entretien non abrasif. Une odeur de caoutchouc
peut se dégager au cours des premières heures
d’utilisation, elle disparaîtra très vite.
!
Un bip retentit quelques secondes après la mise sous
tension de la table de cuisson. A partir de ce moment-
là, l’allumage de la table est possible.
!
Une pression prolongée sur les touches
-
et
+
accélère l’avancement rapide des niveaux de
puissance et des minutes du minuteur.
Mise sous tension de la table de cuisson
Pour mettre la table de cuisson sous tension, appuyer
sur la touche
pendant une seconde environ.
Allumage des foyers
Chaque foyer est activé par une touche de sélection
et par un dispositif de réglage de la puissance à
double touche
-
et
+
.
• Pour mettre en marche un foyer, appuyer sur la
commande correspondante et sélectionner la
puissance voulue à l’aide des touches
-
et
+
.
Extinction des foyers
Pour éteindre un foyer, le sélectionner à l’aide de la
touche de sélection correspondante
et :
• Appuyer sur la touche
-
: la puissance du foyer
descend progressivement jusqu’à extinction.
Fonction power
Une fonction power permet d’accélérer la montée
en température des foyers. Allumer le foyer désiré
et régler sa puissance comme décrit dans le
paragraphe précédent.. Appuyer pendant au moins
2 secondes de suite sur la touche de sélection du
foyer choisi
. L’afficheur, indicateur de puissance,
affiche alternativement la lettre “P” et le niveau de
puissance sélectionné précédemment jusqu’à ce que
le niveau de puissance voulu soit atteint. Dès qu’il est
atteint, l’afficheur retourne à l’affichage du niveau de
puissance sélectionné. Pour désactiver cette fonction,
appuyer pendant au moins 2 secondes de suite sur
la touche de sélection du foyer où la fonction
est
activée, ou bien choisir un autre niveau de puissance à
l’aide des touches
-
et
+
.
Les éléments chauffants
La table de cuisson, selon les modèles, peut être
équipée de deux types d’éléments chauffants :
halogènes et radiants.
Les halogènes transmettent la chaleur par irradiation
de la lampe halogène qu’ils contiennent.
Ils se caractérisent par leurs propriétés qui rappellent
celles du gaz : une prompte réponse aux commandes,
visualisation immédiate de la puissance.
Les radiants sont composés d’une multitude de spires
qui garantissent une répartition uniforme de la chaleur
sur le fond du récipient pour réussir parfaitement
toutes les cuissons lentes et le mijotage : daubes,
sauces ou plats à réchauffer.
Verrouillage des commandes
Pendant le fonctionnement de la table, il est possible
de verrouiller les commandes pour empêcher toute
intervention extérieure sur le réglage (enfants,
nettoyage...). Appuyer sur la touche
pour
verrouiller les commandes, le voyant situé au
-
dessus
de la touche s’allume.
Pour pouvoir modifier les réglages (interrompre la
cuisson par ex.) il faut déverrouiller les commandes
: appuyer sur la touche
pendant quelques
instants, le voyant s’éteint et les commandes sont
déverrouillées.
Extinction de la table de cuisson
Appuyer sur la touche
pour éteindre l’appareil.
Si les commandes de l’appareil ont été verrouillées,
elles le seront encore au rallumage de la table. Pour
pouvoir rallumer la table de cuisson, il faut d’abord
déverrouiller les commandes.
Conseils d’utilisation de l’appareil
Pour obtenir de meilleures performances de la table de
cuisson :
• Utiliser des casseroles à fond plat et de forte
épaisseur pour qu’elles adhèrent parfaitement à la
zone de chauffe
23
FR
• Utiliser des casseroles dont le diamètre couvre
complètement la zone de chauffe de façon à ce que
toute la chaleur disponible puisse être utilisée.
• Veiller à ce que la base des casseroles soit toujours
parfaitement sèche et propre pour garantir un bon
contact et une longue durée de vie des foyers mais
aussi des casseroles.
• Eviter d’utiliser les mêmes casseroles que sur les
brûleurs à gaz. la concentration de chaleur sur les
brûleurs à gaz peut déformer le fond de la casserole
qui perd de son adhérence.
Les sécurités
Détection de récipient
Chaque foyer est équipé d’une détection de casserole.
Le foyer ne délivre de puissance qu’en présence d’une
casserole adaptée au foyer. Le voyant clignotant peut
signaler :
• une casserole incompatible
• une casserole de trop petit diamètre
• que la casserole a été soulevée
Indicateurs de chaleur résiduelle
Chaque foyer est équipé d’un indicateur de chaleur
résiduelle. Cet indicateur signale les foyers dont
la température est encore élevée. Si l’afficheur de
puissance affiche
, c’est que le foyer est encore
chaud. On peut par exemple s’en servir pour garder
un plat au chaud ou faire fondre du beurre ou du
chocolat. Lors du refroidissement du foyer, l’afficheur
de puissance affiche
. L’afficheur s’éteint dès que le
foyer a suffisamment refroidi.
Surchauffe
En cas de surchauffe de ses composants
électroniques, la table s’éteint automatiquement et
l’afficheur indique
F
suivi d’un chiffre clignotant. Cet
affichage disparaît et la table est à nouveau utilisable
dès que la température est redescendue à un niveau
acceptable.
Interrupteur sécurité
L’appareil est équipé d’un interrupteur de sécurité
qui interrompt instantanément le fonctionnement des
foyers dès qu’un temps limite de fonctionnement à
un niveau de puissance donné est atteint. Pendant
l’interruption de sécurité, l’afficheur indique “0”.
Exemple : le foyer arrière droit est réglé sur 5, tandis
que le foyer avant gauche est réglé sur 2. Le foyer
arrière droit s’éteindra au bout de 5 heures de
fonctionnement tandis que le foyer avant gauche
s’éteindra au bout de 8 heures.
Puissance
1
2
3
4
5
6
7
8
9
Durée limite de fonctionnement
9
8
7
6
5
4
3
2
1
Signal sonore
Des anomalies, comme par exemple :
• un objet (casserole, couvert, ...) placé plus de 10
secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression prolongée sur une touche, peuvent
déclencher un signal acoustique. Eliminer la cause
de dysfonctionnement pour stopper le signal
sonore. Si la cause de l’anomalie n’est pas éliminée,
le signal sonore continue à retentir et la table
s’éteint.
24
FR
Conseils utiles pour la cuisson
ª
Mise en pression
Autocuisser
Friture
Grillade
Ebullition
Cuiccon très vive
Cuisson vive
Cuisson moyenne
Cuisson douce
Cuisson
très douce
• • ¶
Crêpes
Saise et coloration
(Rotis, Steack, Escalope, Filets de poisson,
Oeufs au plat)
¶ §
Réduction rapide (Sauce liquides)
Eau Frémissante (Pates, Riz, Légumes)
Lait
§ S
Réduction lente (Sauce épaisses)
S ¢
Cuisson au bain-marie
Cuisson Autocuiseur après chuchotement
¢ £ ™
Mijotage (Ragouts)
Réchauffage des préparations
™ ¡
Sauce chocolat
Maintien au chaud
25
FR
Précautions et conseils
!
Cet appareil a été conçu et fabriqué conformément
aux normes internationales de sécurité. Ces consignes
de sécurité sont très importantes et doivent être lues
attentivement.
Cet appareil est conforme aux Directives
Communautaires suivantes :
- 2006/95/CEE du 12.12.06 (Basse Tension) et
modifications successives
- 2004/108/CEE du 15/12/04 (Compatibilité
électromagnétique) et modifications successives
- 93/68/CEE du 22/07/93 et modifications successives.
- 1275/2008 stand-by/off mode.
Sécurité générale
!
S’assurer que la prise d’air à travers la grille du
ventilateur ne soit jamais bouchée. La table à encastrer
exige en effet une bonne aération pour le refroidissement
des composants électroniques.
• Cet appareil a été conçu pour un usage familial, de
type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même
dans un endroit abrité, il est en effet très dangereux de
le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l’appareil si l’on est pieds nus ou si
l’on a les mains ou les pieds mouillés ou humides.
•
Cet appareil qui sert à cuire des aliments ne doit
être utilisé que par des adultes conformément
aux instructions du mode d’emploi. Toute autre
utilisation (comme par exemple le chauffage
d’une pièce) est impropre et donc dangereux. Le
fabricant décline toute responsabilité en cas de
dommages provoqués par un usage impropre ou
erroné.
• Le plan vitrocéramique résiste aux chocs
mécaniques, il peut toutefois se fendre (ou même
se briser) sous l’effet d’un choc provoqué par un
objet pointu, tel qu’un ustensile par exemple. Dans
ce cas, débrancher immédiatement l’appareil
du réseau électrique et s’adresser à un centre
d’assistance technique.
• Eviter que le cordon d’alimentation d’autres petits
électroménagers touche à des parties chaudes de
la table de cuisson.
• Ne pas oublier que la température des foyers reste
assez élevée pendant trente minutes au moins
après leur extinction. La chaleur résiduelle est
aussi signalée par un voyant (
voir Mise en marche et
Utilisation
).
• Garder à bonne distance de la table de cuisson tout
objet qui pourrait fondre, des objets en plastique ou
en aluminium par exemple, ou des produits à haute
teneur en sucre. Faire très attention aux emballages,
au film plastique et au papier aluminium : au contact
des surfaces encore chaudes ou tièdes, ils risquent
d’endommager gravement la table.
• S’assurer que les manches des casseroles soient
toujours tournés vers l’intérieur de la table de
cuisson pour éviter tout risque d’accident.
• Ne pas tirer sur le câble pour débrancher la fiche de
la prise de courant.
• N’effectuer aucune opération de nettoyage ou
d’entretien sans avoir auparavant débranché la fiche
de la prise de courant.
• Il n’est pas prévu que cet appareil soit utilisé par
des personnes (enfants compris) présentant des
capacités physiques, sensorielles ou mentales
réduites ou qui n’ont pas l’expérience ou les
connaissances indispensables, à moins qu’elles
ne le fassent sous la surveillance de quelqu’un
responsable de leur sécurité ou qu’elles aient été
dûment formées sur l’utilisation de l’appareil.
• Si des foyers halogènes équipent votre appareil, ne
les fixez pas des yeux trop longtemps.
• S’assurer que les enfants ne jouent pas avec
l’appareil.
• Ne pas poser d’objets métalliques (couteaux,
cuillères, couvercles, etc.) sur la table, ils risquent
de devenir brûlants.
•
Le dispositif n’est pas destiné à être mis en
œuvre par une minuterie externe ou un système
de télécommande séparée.
Mise au rebut
• Mise au rebut du matériel d’emballage : se conformer
aux réglementations locales, les emballages pourront
ainsi être recyclés.
• La directive européenne 2002/96/CE relative aux
déchets d’équipements électriques et électroniques
(DEEE), prévoit que les électroménagers ne peuvent
pas être traités comme des déchets solides urbains
courants. Les appareils usagés doivent faire l’objet
d’une collecte séparée pour optimiser le taux de
récupération et de recyclage des matériaux qui les
composent et empêcher tout danger pour la santé
et pour l’environnement. Le symbole de la poubelle
barrée est appliqué sur tous les produits pour rappeler
qu’ils font l’objet d’une collecte sélective.
Pour de plus amples renseignements sur la mise au
rebut des électroménagers, les possesseurs peuvent
s’adresser au service public prévu à cet effet ou aux
commerçants.
26
FR
Nettoyage et entretien
Mise hors tension
Avant toute opération de nettoyage ou d’entretien
couper l’alimentation électrique de l’appareil.
Nettoyage de l’appareil
!
Ne jamais utiliser de détergents abrasifs ou corrosifs,
tels que des bombes aérosols pour grilloirs et fours,
des détacheurs et des anti-rouille, des poudres
à récurer ou des éponges à surface abrasive : ils
risquent de rayer irrémédiablement la surface.
!
Ne jamais nettoyer l’appareil avec des nettoyeurs
vapeur ou haute pression.
• Pour un entretien courant, passer une éponge
humide sur la surface de la table et essuyer avec du
papier essuie-tout.
• Si la table est particulièrement sale, frotter avec un
produit d’entretien adapté au verre vitrocéramique,
rincer et essuyer.
• Pour enlever les salissures en relief, utiliser un
grattoir prévu à cet effet. Intervenir dès que
possible, ne pas attendre que l’appareil ait refroidi
afin d’éviter toute incrustation des salissures.
L’utilisation d’une éponge en fil d’acier inoxydable,
spéciale verre vitrocéramique, imprégnée d’eau
savonneuse donne d’excellents résultats.
• Tout objet, matière plastique ou sucre ayant
accidentellement fondu sur la table de cuisson doit
être aussitôt enlevé à l’aide du grattoir tant que la
surface est encore chaude.
• Une fois que la table est propre, elle peut être traitée
avec un produit d’entretien et de protection spécial :
celui-ci forme un film invisible qui protège la surface
en cas de débordement accidentel. Opérer de
préférence quand l’appareil est tiède ou froid.
• Prendre soin de toujours bien rincer à l’eau claire
et d’essuyer la table : les résidus des produits
pourraient en effet s’incruster lors d’une prochaine
cuisson.
Cadre en acier inox
(uniquement pour les modèles
avec encadrement)
Un contact prolongé avec une eau très calcaire ou
l’utilisation de nettoyants contenant du phosphore
peuvent tacher l’acier inox.
Nous conseillons de rincer abondamment et de bien
essuyer après entretien. Il est préférable d’éliminer
aussitôt tout débordement d’eau.
!
Certaines tables ont un cadre en aluminium
ressemblant à de l’acier inox. Ne pas utiliser de
produits d’entretien et de dégraissage ne convenant
pas pour l’aluminium.
Démontage de la table
Si le démontage de la table de cuisson s’avère
nécessaire :
1. enlever les vis qui fixent les ressorts de centrage sur
les côtés;
2. desserrer les vis des crochets de fixation dans les
coins;
3. dégager la table de cuisson du meuble.
!
Il est vivement déconseillé d’essayer d’accéder
aux mécanismes internes pour tenter une réparation.
En cas de panne, contacter le service d’assistance
technique.
Description technique des modèles
Ces tableaux indiquent, modèle par modèle, les valeurs d’absorption d’énergie, le type d’élément chauffant et le
diamètre de chaque foyer.
Légende :
H = hilight simple
HD = hilight double
HT = hilight triple
AD = halogène double
Tables de cuisson
Foyers
Arrière gauche
Arrière droit
Avant gauche
Avant droit
Puissance totale
Puissance (en W)
HD 2300
H 1400
H 1200
H 1800
Diamètre (en mm)
210/140
160
145
180/120
6700
Puissance (en W)
HT 2200/1000
H 1400
H 1200
H 1800
Diamètre (en mm)
210/140
160
145
180
6600
VRA 640 X S
VRA 641 D B S
VRA 641 D X S
VRA 640 C S
VRA 640 C S
27
ES
Instalación
!
Es importante conservar este manual para poder
consultarlo en todo momento. En el caso de venta,
de cesión o de mudanza, verifique que permanezca
junto al aparato para informar al nuevo propietario
sobre su funcionamiento y sobre las advertencias
correspondientes.
!
Lea atentamente las instrucciones: contienen
importante información sobre la instalación, el uso y la
seguridad.
Colocación
!
Los embalajes no son juguetes para niños y se
deben eliminar según las normas para la recolección
diferenciada de desechos (
ver Precauciones y consejos
).
!
La instalación se debe realizar siguiendo estas
instrucciones y por personal profesionalmente
calificado. Una instalación incorrecta puede producir
daños a personas, animales o cosas.
Empotramiento
Para garantizar un buen funcionamiento del aparato
es necesario que el mueble tenga las características
adecuadas:
• el plano de apoyo debe ser de material resistente
al calor, a una temperatura de aproximadamente
100ºC;
• si se desea instalar la encimera sobre un horno, el
mismo debe poseer un sistema de enfriamiento con
ventilación forzada;
• evite instalar la encimera sobre un lavavajillas:
pero si fuera necesario, interponga un elemento de
separación estanco entre los dos aparatos;

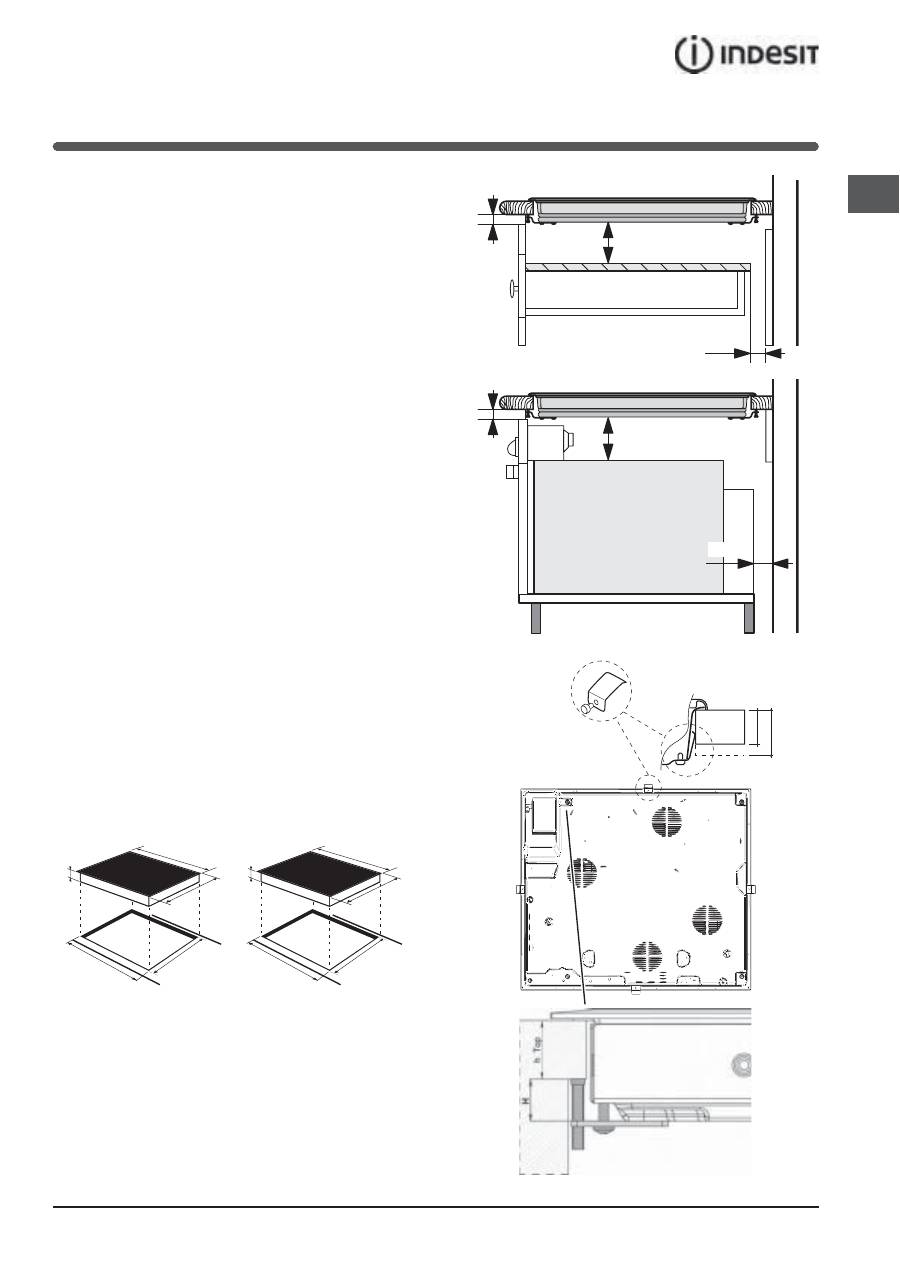

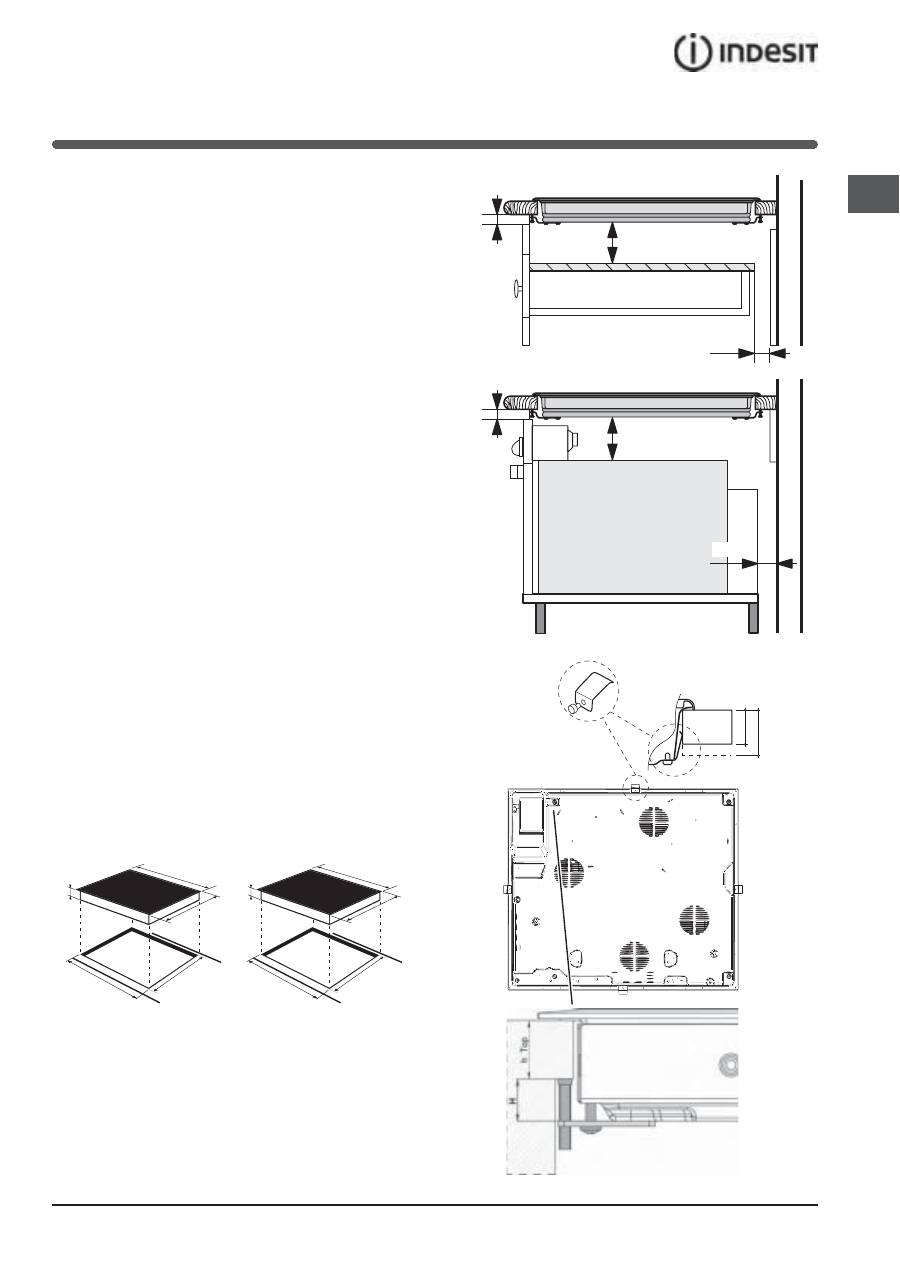

• según el tipo de encimera que se desea instalar (
ver
las fi guras
), el espacio disponible en el mueble debe
tener las siguientes dimensiones:
560 +/- 1
490 +/- 1
48
590
520
560 +/- 1
490 +/- 1
48
574
504
Aireación
Para permitir una adecuada aireación y para evitar
el sobrecalentamiento de las superficies que rodean al
aparato, la encimera se debe colocar:
• a una distancia mínima de 40 mm de la pared
posterior;
• de modo que se mantenga una distancia mínima de
20 mm entre el hueco para el empotramiento y el
mueble que se encuentra debajo.
• Los muebles situados a un costado, cuya altura
PARTE DELANTERA
DE LA ENCIMERA
PLANO DE
APOYO
30
40
ENCIMERA
VOLCADA
5 mm
min. 20 mm
min. 20 mm
min. 40 mm
CAJÓN
5 mm
min. 40 mm
HORNO
VENTILADO
28
ES
supere la de la superficie de trabajo, deben estar
situados a 600 mm., como mínimo, del borde de la
misma.
Fijación
La instalación del aparato se debe realizar
sobre una
superficie de apoyo perfectamente plana.
Las deformaciones que se podrían provocar por una
mala fijación, pueden alterar las características y las
prestaciones de la encimera.
La longitud del tornillo de regulación de los ganchos
de fijación se debe determinar antes de su montaje en
base al espesor de la superficie de apoyo:
• espesor de 30 mm: tornillo de 17,5 mm;
• espesor de 40 mm: tornillo de 7,5 mm.
Para realizar la fijación, el procedimiento es el
siguiente:
1. Con los tornillos cortos sin punta, enrosque los 4
muelles de centrado en los orificios ubicados en el
centro de cada costado de la encimera;
2. introduzca la encimera en el hueco del mueble,
céntrela y ejerza una adecuada presión sobre todo
el perímetro para que se adhiera perfectamente a la
superficie de apoyo.
3. en las encimeras con perfiles laterales: después de
haber colocado la encimera en el mueble, introduzca
los 4 ganchos de fijación (cada uno con su perno) en
el perímetro inferior de la encimera enroscándolos con
los tornillos largos con punta hasta que el vidrio se
adhiera a la superficie de apoyo.
!
Es indispensable que los tornillos de los muelles de
centrado permanezcan accesibles.
!
En conformidad con las normas de seguridad, una
vez empotrado el aparato, no se deben producir
contactos con las piezas eléctricas.
!
Todas las partes que garantizan la protección se
deben fijar de modo tal que no puedan ser quitadas
sin la ayuda de una herramienta.
Conexión eléctrica
!
La conexión eléctrica de la encimera y la de un horno
empotrado deben ser realizadas por separado, tanto
por razones de seguridad eléctrica como para facilitar
las operaciones de extracción del horno.
Tablero de bornes
El aparato posee, en su parte inferior, una caja para su
conexión a diferentes tipos de alimentación eléctrica
(la imagen es sólo indicativa y puede no corresponder
al modelo adquirido).
Conexión monofásica
La encimera posee un cable
de alimentación eléctrica ya
conectado y preparado para la
conexión monofásica. Realice
la conexión de los cables de
acuerdo con la tabla y los
dibujos que se muestran a
continuación:
Tensión tipo y
frecuencia de la red
Cable eléctrico
Conexión de los cables
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: amarillo/verde;
N: los 2 cables azules juntos
L: el marrón junto al negro
Otros tipos de conexión
Si las características de la instalación eléctrica
coinciden con alguna de las siguientes:
Tensión tipo y frecuencia de la red
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Separe los cables y realice la conexión de acuerdo
con la tabla y los dibujos que se muestran a
continuación:
Tensión tipo y
frecuencia de la red
Cable eléctrico
Conexión de los cables
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60 Hz
: amarillo/verde;
N
: los 2 cables azules
juntos
L1
: negro
L2
: marrón
400V - 2+2N ~
50/60 Hz
: amarillo/verde;
N1
: azul
N2
: azul
L1
: negro
L2
: marrón
Si las características de la instalación eléctrica
coinciden con alguna de las siguientes:
Tensión tipo y frecuencia de la red
• 400V 3 - N ~ 50/60 Hz
proceda de la siguiente manera:
!
El cable suministrado con el aparato no se puede
utilizar para estos tipos de instalación.
1. Utilice un cable de alimentación apropiado, tipo
H05RR-F o de valor superior y de dimensiones
adecuadas (sección del cable: 25 mm).
2. Utilizando un destornillador, haga palanca en las
lengüetas de la tapa del tablero de bornes y ábrala
(
ver la imagen Tablero de bornes
).
3. Desenrosque el tornillo de la mordaza de terminal
de cable y los tornillos de los bornes correspondientes
ENCIMERA
VOLCADA
29
ES
al tipo de conexión necesaria y coloque los puentes de
conexión de acuerdo con la tabla y los dibujos que se
muestran a continuación.
4. Coloque los cables de acuerdo con la tabla y los
dibujos que se muestran a continuación y realice la
conexión apretando a fondo todos los tornillos de los
bornes.
Tensión tipo y
frecuencia de la red
Conexiones eléctricas
Tablero de bornes
400V 3-N ~
50/60 Hz
Trifásico 400
5. Fije el cable de alimentación en el correspondiente
sujetacable y cierre la tapa.
Trifásica
400
Conexión del cable de alimentación eléctrica a la
red
En el caso de conexión directa a la red, es necesario
interponer entre el aparato y la red, un interruptor
omnipolar con apertura mínima entre los contactos de
3 mm.
!
El instalador es responsable de la correcta conexión
eléctrica y del cumplimiento de las normas de
seguridad.
Antes de efectuar la conexión verifique que:
• la toma tenga conexión a tierra y que sea conforme
con la ley;
• la toma sea capaz de soportar la carga máxima de
potencia de la máquina indicada en la placa de
características que se encuentra en el aparato;
• la tensión de alimentación eléctrica esté
comprendida dentro de los valores indicados en la
placa de características;
• la toma sea compatible con el enchufe del aparato.
Si no es así, sustituya la toma o el enchufe; no utilice
prolongaciones ni conexiones múltiples.
!
Una vez instalado el aparato, el cable eléctrico y la
toma de corriente deben ser fácilmente accesibles.
!
El cable no debe sufrir pliegues ni compresiones.
!
El cable debe ser revisado periódicamente y
sustituido sólo por técnicos autorizados.
!
La empresa declina toda responsabilidad cuando
estas normas no sean respetadas.
!
No quitar ni sustituir por ninguna razón el cable
de alimentación. Si se sustituye o extrae caduca
la garantía y la marca CE. INDESIT no se asume la
responsabilidad en caso de accidentes o daños
derivados de la sustitución o remoción del cable de
alimentación original. Se admite exclusivamente la
sustitución con un repuesto original y realizada por
personal autorizado por INDESIT.
Fase
Fase
Fase
Neutro
Tierra
1
2
3
5
4
Puente
Zonas de cocción extensibles
Algunos modelos poseen placas extensibles.
Dichas placas pueden tener distinta forma y distinta
extensibilidad (placa doble o triple). Se muestran a
continuación los mandos correspondientes, presentes
sólo en los modelos que poseen estas opciones.
Placa extensible circular
• Botón
ENCENDIDO DE LA PLACA DOBLE
para
activar la placa doble (
ver Puesta en funcionamiento
y uso
).
• Piloto
PLACA DOBLE ENCENDIDA
: indica el
encendido de la placa doble.
• Botón
ENCENDIDO DE LA PLACA TRIPLE
para
activar la placa triple (
ver Puesta en funcionamiento y
uso
).
• Piloto
PLACA TRIPLE ENCENDIDA
: indica el
encendido de la placa triple.
Piloto
PLACA
DOBLE
ENCENDIDA
Botón
ENCENDIDO
DE PLACA DOBLE
Piloto
PLACA
TRIPLE
ENCENDIDA
Botón
ENCENDIDO
DE PLACA
TRIPLE
30
ES
Puesta en funcionamiento
y uso
!
La cola aplicada sobre las juntas deja algunas trazas
de grasa en el vidrio. Antes de utilizar el aparato, se
recomienda eliminarlas con un producto específico
para el mantenimiento, no abrasivo. Durante las
primeras horas de funcionamiento, es posible advertir
un olor a goma que pronto desaparecerá.
!
Cuando la encimera se conecta a la red de
alimentación eléctrica, después de algunos segundos
se emite una breve señal sonora. Sólo a partir de ese
momento es posible encender la encimera.
!
La presión prolongada de los botones
-
y
+
permite el avance veloz de los niveles de potencia y
de los minutos del temporizador.
Encendido de la encimera
El encendido de la encimera se produce manteniendo
presionado el botón
durante un segundo
aproximadamente.
Encendido de las zonas de cocción
Cada zona de cocción se acciona utilizando un botón
de selección
y un dispositivo de regulación de
la potencia compuesto por un doble botón
-
y
+
.
• Para poner en funcionamiento una zona de cocción,
pulse el correspondiente botón de mando y fije la
potencia deseada utilizando los botones
-
y
+
.
Apagado de las zonas de cocción
Para apagar una zona de cocción, selecciónela
mediante el correspondiente botón de selección
y:
• Presione el botón
-
: la potencia de la zona de
cocción desciende progresivamente, hasta que se
apaga.
Función power
Para disminuir los tiempos de calentamiento de
las zonas de cocción, es posible activar la función
power. Encienda y fije la potencia de la zona de
cocción deseada
como se describe en el párrafo
precedente. Presione y mantenga presionado durante
2 segundos, como mínimo, el botón de selección
de la zona de cocción elegida
. En la pantalla
indicadora de la potencia, se alterna la visualización
de la letra “P” y del nivel de potencia precedentemente
fijado durante todo el tiempo necesario para que se
alcance dicho nivel de potencia. Una vez alcanzado, la
pantalla volverá a visualizar el nivel de potencia fijado.
Para desactivar esta función, presione y mantenga
presionado durante 2 segundos, el botón de selección
de la zona de cocción para la que está activada la
función
, o elija un nivel de potencia diferente
utilizando los botones
-
y
+
.
Los elementos calentadores
Según el modelo, en la encimera se pueden instalar
dos tipos diferentes de elementos calentadores:
halógenos y radiantes.
Los halógenos transmiten el calor debido a la
irradiación de la lámpara halógena que contienen.
Se caracterizan por las propiedades muy similares
a los típicos de gas: rápida respuesta a los mandos,
visualización instantánea de la potencia.
Los radiantes están compuestos por múltiples espiras
que garantizan la distribución uniforme del calor en
el fondo del recipiente, logrando perfectas cocciones
con el fuego bajo: estofados, salsas o platos para
calentar.
Bloqueo de los mandos
Cuando la encimera está en funcionamiento, es
posible bloquear el panel de control para evitar el
peligro de modificaciones fortuitas de las regulaciones
(niños, operaciones de limpieza, etc.). Presionando el
botón
, los mandos se bloquean y el piloto que se
encuentra encima del botón se enciende.
Para poder volver a realizar regulaciones (por ej.:
interrumpir la cocción), es necesario desbloquear
los mandos: presione el botón
durante algunos
instantes, la luz testigo se apagará y el panel de
control se desbloqueará.
Apagado de la encimera
Presionando el botón
, el aparato se apagará.
Si los mandos del aparato fueron bloqueados,
continuarán estando bloqueados incluso después
de haber vuelto a encender la encimera. Para poder
encender nuevamente la encimera, es necesario
primero desbloquear los mandos.
31
ES
Consejos prácticos para el uso del
aparato
Para obtener las mejores prestaciones de la encimera:
• Utilice ollas con fondo plano y de gran espesor para
asegurarse que se adhieran perfectamente a la
zona calentadora
• Utilice ollas de un diámetro suficiente para cubrir
completamente la zona de cocción, de ese modo
se garantiza el aprovechamiento de todo el calor
disponible.
• Verifique que el fondo de las ollas esté siempre
perfectamente seco y limpio para garantizar una
correcta adherencia y mayor duración, no sólo de
las zonas de cocción, sino también de las ollas.
• Evite utilizar las mismas ollas utilizadas en los
quemadores a gas: la concentración de calor en los
quemadores a gas puede deformar el fondo de la
olla que, en consecuencia, pierde adherencia.
Dispositivos de seguridad
Detección de los recipientes
Cada zona de cocción está provista de un dispositivo
de detección de la olla. La placa emite calor
únicamente en presencia de una olla de dimensiones
adecuadas para esa zona de cocción. La luz testigo
centelleante puede indicar:
• una olla incompatible
• una olla de diámetro insuficiente
• que se ha levantado la olla
Indicadores de calor residual
Cada zona de cocción está provista de un indicador
de calor residual. Dicho indicador señala cuáles son
las zonas de cocción que todavía están a temperatura
elevada. Si la pantalla de potencia visualiza
, la
zona de cocción todavía está caliente. Por ejemplo, es
posible mantener caliente una comida o hacer derretir
mantequilla o chocolate. Cuando se enfría la zona
de cocción, la pantalla de potencia visualiza
. La
pantalla se apaga cuando la zona de cocción se ha
enfriado lo suficiente.
Sobrecalentamiento
En el caso de un sobrecalentamiento de los
componentes electrónicos, la encimera se apagará
automáticamente y en la pantalla aparecerá
F
seguida de un número centelleante. Este mensaje
desaparecerá y la encimera se podrá volver a utilizar
apenas la temperatura haya descendido a un nivel
aceptable.
Interruptor de seguridad
El aparato posee un interruptor de seguridad que
apaga las zonas de cocción automáticamente cuando
se alcanza un tiempo límite de uso a un determinado
nivel de potencia. Durante la interrupción de
seguridad, el display indica “0”.
Ejemplo: la placa posterior derecha se ha fijado en
5, mientras que la placa delantera izquierda en 2. La
posterior derecha se apagará después de 5 horas de
funcionamiento, la delantera izquierda después de 8
horas.
Nivel de potencia
1
2
3
4
5
6
7
8
9
Límite de duración de funcionamento en horas
9
8
7
6
5
4
3
2
1
Señal sonora
Algunas anomalías, como:
• un objeto (olla, cubierto, etc.) dejado sobre el área
de mandos durante más de 10 segundos
• un derrame sobre el área de mandos,
• la presión sobre un botón ejercida por demasiado
tiempo, pueden provocar la emisión de una señal
sonora. Para interrumpirla, elimine la causa del
mal funcionamiento. Si no se elimina la causa de la
anomalía, la señal sonora persiste y la encimera se
apagará.
32
ES
Consejos prácticos para la cocción
ª
Cocción a presión
Olla a presión
Freído
Asado
Ebullición
Cocción a fuego
muy fuerte
Cocción a
fuego fuerte
Cocción a fuego medio
Cocción a
fuego bajo
Cocción
a fuego
muy bajo
• • ¶
Crêpe
Cocción a fuego fuerte y dorado
(Asados, Bistec, Escalopes, Filetes de
pescado, Huevo frito)
¶ §
Espesamiento rápido (Salsas líquidas)
Agua hirviendo (Pasta, arroz, Verduras)
Leche
§ S
Espesamiento lento (Salsas consistentes)
S ¢
Cocción a Baño María
Cocción olla a presión después del silbido
¢ £ ™
Cocción a fuego
bajo (guisados)
Calentar comidas
™ ¡
Salsa al chocolate
Mantener caliente
33
ES
Precauciones y consejos
!
El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
Este aparato es conforme con las siguientes Normas
Comunitarias:
-2006/95/CEE del 12.12.06 (Baja Tensión) y
sucesivas modificaciones
- 2004/108/CEE del 15/12/04 (Compatibilidad
Electromagnética) y sucesivas modificaciones
- 93/68/CEE del 22/07/93 y sucesivas modificaciones.
- 1275/2008 stand-by/off mode.
Seguridad general
!
Controle que no se obstruya nunca la toma de aire
a través de la rejilla del ventilador. La encimera para
empotrar necesita una correcta aireación para el
enfriamiento de los componentes electrónicos.
• El aparato ha sido fabricado para un uso de tipo no
profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco
si el espacio está protegido porque es muy peligroso
dejarlo expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies
mojados o húmedos.
•
El aparato debe ser utilizado para cocinar
alimentos, sólo por personas adultas y
siguiendo las instrucciones contenidas en este
manual. Cualquier otro uso (como por ejemplo:
calefacción de ambientes) se debe considerar
impropio y, por lo tanto, peligroso. El fabricante
no puede ser considerado responsable por los
daños derivados de usos impropios, erróneos e
irracionales.
• La encimera de vidriocerámica es resistente a los
choques mecánicos, no obstante, se puede rajar (o
eventualmente quebrantarse) si es golpeada con
un objeto con punta, como por ejemplo un utensilio.
Si esto sucediera, desconecte inmediatamente el
aparato de la red de alimentación eléctrica y llame
al Servicio de Asistencia Técnica.
• Evite que el cable de alimentación eléctrica de otros
electrodomésticos entre en contacto con las partes
calientes de la encimera.
• No olvide que la temperatura de las zonas de
cocción permanece bastante elevada durante
treinta minutos, como mínimo, después que se han
apagado. El calor residual también está señalado
por un indicador (
ver Puesta en funcionamiento y uso
).
• Mantenga cualquier objeto que se pueda fundir a
una debida distancia de la encimera, por ejemplo,
objetos de plástico, de aluminio o productos con
un elevado contenido de azúcar. Tenga particular
cuidado con los embalajes y películas de plástico
o aluminio: si se dejan sobre las superficies todavía
calientes o tibias pueden causar un grave daño a la
encimera.
• Verifique que los mangos de las ollas estén siempre
dirigidos hacia dentro de la encimera para evitar
que sean chocados accidentalmente.
• No desconecte el aparato de la toma de corriente
tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin
haber desconectado primero el aparato de la red
eléctrica.
• No está previsto que el aparato sea utilizado por
personas (incluidos los niños) con capacidades
físicas, sensoriales o mentales disminuidas, por
personas inexpertas o que no tengan familiaridad
con el producto, salvo que estén vigiladas por una
persona responsable de su seguridad, o que no
hayan recibido instrucciones preliminares sobre el
uso del aparato.
• Si están presentes, no guarde mucho tiempo las
zonas de cocción halógenas.
• Evitar que los niños jueguen con el aparato.
• No coloque objetos metálicos (cuchillos, cucharas,
cubiertos, etc.) sobre la encimera porque pueden
calentarse.
•
El aparato no se debe poner en funcionamiento
a través de un temporizador externo o de un
sistema de mando a distancia.
Eliminación
• Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes podrán
ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de
aparatos eléctricos y electrónicos (RAEE), establece
que los electrodomésticos no se deben eliminar de la
misma manera que los desechos sólidos urbanos. Los
aparatos en desuso se deben recoger separadamente
para optimizar la tasa de recuperación y reciclaje
de los materiales que los componen e impedir
potenciales daños para la salud y el medio ambiente.
El símbolo de la papelera tachada se encuentra en
todos los productos para recordar la obligación de
recolección separada.
Para obtener mayor información sobre la correcta
eliminación de electrodomésticos, los poseedores
de los mismos podrán dirigirse al servicio público
responsable o a los revendedores.
34
ES
Mantenimiento y cuidados
Interrumpir el suministro de corriente
eléctrica
Antes de realizar cualquier operación, desconecte el aparato
de la red de alimentación eléctrica.
Limpiar el aparato
!
Evite el uso de detergentes abrasivos o corrosivos, como
aerosoles para barbacoas y hornos, quitamanchas y
productos anticorrosivos, jabones en polvo y esponjas con
superficie abrasiva, pueden rayar irremediablemente la
superficie.
!
No utilice nunca limpiadores a vapor o de alta presión para
la limpieza del aparato.
• Para un mantenimiento ordinario, es suficiente lavar la
encimera con una esponja húmeda, secándola luego con
un papel absorbente para cocina.
• Si la encimera está particularmente sucia, refriéguela con
un producto específico para la limpieza de las superficies
de vidriocerámica, enjuáguela y séquela.
• Para eliminar las acumulaciones de suciedad más
consistentes utilice una raedera especial. Intervenga
lo antes posible, sin esperar que el aparato se enfríe
para evitar que los residuos formen costras. Se pueden
obtener excelentes resultados usando una esponja con
hilos de acero inoxidable especial para encimeras de
vidriocerámica, embebida en agua y jabón.
• Si sobre la encimera se hubieran fundido accidentalmente
objetos o materiales como plástico o azúcar, elimínelos
inmediatamente con la raedera, mientras la superficie
está todavía caliente.
• Una vez limpia, la encimera se puede tratar con
un producto específico para el mantenimiento y la
protección: la película invisible que deja este producto
protege la superficie en caso de escurrimientos durante la
cocción. Se recomienda realizar estas operaciones con el
aparato tibio o frío.
• Recuerde siempre enjuagar la encimera con agua limpia
y secarla cuidadosamente: en efecto, los residuos de
productos podrían encostrarse durante la siguiente
cocción.
Estructura de acero inoxidable
(sólo en los modelos con
marco)
El acero inoxidable puede mancharse por la acción de agua
muy calcárea dejada por un período de tiempo prolongado
en contacto con el mismo o debido a productos para la
limpieza con contenido de fósforo.
Se aconseja enjuagar abundantemente y secar con cuidado
después de la limpieza de la encimera. Si se derramara
agua, seque rápidamente y con cuidado.
!
Algunas encimeras poseen un marco de aluminio que se
asemeja al acero inoxidable. No utilice productos para la
limpieza y el desengrase no adecuados para el aluminio.
Desmontar la encimera
Cuando sea necesario, se puede desmontar la encimera:
1. quite los tornillos que fijan los muelles de centrado en los
costados;
2. afloje los tornillos de los ganchos de fijación en las
esquinas;
3. extraiga la encimera del mueble.
!
Se recomienda evitar acceder a los mecanismos internos
para intentar una reparación. En caso de avería, llame al
Servicio de Asistencia Técnica.
Descripción técnica de los modelos
En estas tablas se encuentran, modelo por modelo, los valores de absorción energética, el tipo de elemento
calentador y el diámetro de cada zona de cocción.
Leyenda:
H = hilight individual
HD = hilight doble
HT = hilight triple
AD = halógena doble
Encimeras
Zonas de cocción
Posterior izquierda
Posterior derecha
Delantera izquierda
Delantera derecha
Potencia total
Potencia (en W)
HD 2300
H 1400
H 1200
H 1800
Diámetro (en mm)
210
160
145
180
6700
Potencia (en W)
HT 2200/1000
H 1400
H 1200
H 1800
Diámetro (en mm)
210/140
160
145
180
6600
VRA 640 X S
VRA 641 D B S
VRA 641 D X S
VRA 640 C S
VRA 640 C S
35
PT
Instalação
!
É importante guardar este folheto para poder
consultá-lo a qualquer momento. No caso de venda,
cessão ou mudança, assegure-se que o mesmo
permanece com o aparelho para informar o novo
proprietário sobre o funcionamento e sobre as
respectivas advertências.
!
Leia com atenção as instruções: há informações
importantes sobre a instalação, a utilização e a
segurança.
Posicionamento
!
As embalagens não são brinquedos para as crianças
e devem ser eliminadas em conformidade com as
regras de colecta diferenciada (
veja em Precauções e
Conselhos
).
!
A instalação deve ser realizada segundo estas
instruções e por pessoal profissional qualificado. Uma
instalação errada pode causar danos a pessoas,
animais ou objectos.
Encaixe
Para garantir um bom funcionamento do aparelho
é necessário que o móvel seja de características
adequadas.
• o material do plano de apoio deve resistir a uma
temperatura de aproximadamente 100ºC;
• se desejar instalar o plano de cozedura sobre um
forno, este deve ser equipado com de um sistema
de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma
máquina de lavar louça: se for faze-lo, instale um
elemento de separação entre os dois aparelhos
com retenção hermética;
• conforme o plano de cozedura que desejar instalar
(
veja fi guras
), o vão do móvel deverá ter as seguintes
dimensões:
560 +/- 1
490 +/- 1
48
590
520
560 +/- 1
490 +/- 1
48
574
504
Ventilação
Para consentir uma adequada ventilação e para evitar
o superaquecimento das superfícies ao redor do
aparelho, o plano de cozedura deve ser posicionado:
• a uma distância mínima de 40 mm da parede de
trás;
• de forma a manter uma distância mínima de 20 mm
entre o vão para o encaixe e o móvel abaixo dele.
• Os móveis situados ao lado, com altura superior
LADO ANTERIOR DO
PLANO DE COZEDURA
PLANO
DE APOIO
30
40
PLANO DE
COZEDURA VIRADO
5 mm
min. 20 mm
min. 20 mm
min. 40 mm
GAVETA
5 mm
min. 40 mm
FORNO VENTILADO
36
PT
aquela do plano de trabalho, devem ser situados ao
menos 600 mm do bordo do mesmo plano.
Fixação
A instalação do aparelho deve ser realizada
sobre uma
superfície de apoio perfeitamente plana.
As deformações eventualmente provocadas por uma
fixação errada poderão alterar as características e as
performances do plano de cozedura.
O comprimento do parafuso de regulação dos
ganchos de fixação deve ser configurado antes da sua
montagem,
conforme a espessura do plano de apoio:
• 30 mm de espessura: parafuso 17,5 mm;
• 40 mm de espessura: parafuso 7,5 mm.
Para a fixação proceder da seguinte maneira:
1. Com os parafusos sem ponta, parafusar as 4 molas
de centragem nos furos colocados no centro de cada
lado do plano;
2. introduza o plano de cozedura no vão do móvel a
exercer uma adequada pressão no inteiro perímetro
para o plano de cozedura prender-se perfeitamente no
plano de apoio.
3. para os planos com perfis laterais: após ter inserido
o plano de cozedura no móvel, inserir os 4 ganchos
de fixação (cada um com o seu perno) no perímetro
inferior do plano de cozedura, parafusando-os com os
parafusos compridos com ponta até que o vidro fique
aderente ao plano de apoio.
!
É indispensável que os parafusos das molas de
centragem sejam acessíveis.
!
Em conformidade com as normas de segurança,
depois de instalar o aparelho encaixado, não deve ser
possível o contacto com componentes eléctricos.
!
Todos os componentes de garantia da protecção
precisam estar presos de modo que não possam ser
tirados sem o emprego de uma ferramenta.
Ligação eléctrica
!
A ligação eléctrica do plano de cozedura e a de um
eventual forno de encaixar precisam ser realizadas
separadamente, seja por razões de segurança
eléctrica, seja para facilitar uma eventual remoção do
forno.
Caixa de bornes
O aparelho é equipado, na parte inferior, com uma
caixa para a ligação aos vários tipos de alimentação
eléctrica (a imagem é indicativa e pode não
corresponder ao modelo comprado).
Ligação monofásica
O plano está provido de cabo
de alimentação já ligado e
predisposto na fábrica para a
ligação monofásica. Efectuar a
ligação dos fios de acordo com
a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico
Ligação fios
230-240V 1+N ~
220-240V 1+N ~
50/60 Hz
: verde/amarelo
N
: os 2 fios azuis juntos
L
: marrom junto ao preto
Outros tipos de ligações
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 230-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Soltar os cabos e efectuar a ligação dos fios de acordo
com a tabela e os desenhos a seguir:
Tensão tipo e
frequência rede
Cabo eléctrico
Ligação fios
400V - 2+N ~
50/60 Hz
230-240V 3 ~
220-240V 3 ~
50/60 Hz
: verde/amarelo;
N
: os 2 fios azuis juntos
L1
: preto
L2
: marrom
400V - 2+2N ~
50/60 Hz
: verde/amarelo;
N1
: azul
N2
: azul
L1
: preto
L2
: marrom
Se o sistema eléctrico corresponder à uma dessas
características:
Tensão tipo e frequência de rede
• 400V 3 - N ~ 50/60 Hz
proceder da seguinte maneira:
!
O eventual cabo em dotação não pode ser utilizado
para estes tipos de instalação.
1. Utilizar um cabo de alimentação apropriado, tipo
H05RR-F ou de valor superior, com medias adaptas
(secção do cabo: 25 mm).
2. Utilize uma chave de fenda, para fazer alavanca nas
linguetas laterais da tampa da caixa de bornes e abri-
la (
veja imagem Caixa de bornes
).
3. Desatarraxe o parafuso do grampo do cabo e os
parafusos dos bornes relativos ao tipo de ligação
PLANO DE
COZEDURA VIRADO
37
PT
necessária e posicione os grampos de ligação
conforme a tabela e os desenhos a seguir.
4. Posicione os fios de acordo com a tabela e os
desenhos abaixo e efectue a ligação apertando todos
os parafusos dos bornes.
Tensão tipo e
frequência rede
Ligações eléctricas
Caixa de bornes
400V 3-N ~
50/60 Hz
Trifásica 400
5. Fixe o cabo de alimentação na apropriada
braçadeira e feche a tampa.
Trifásica
400
Ligação do cabo de alimentação à rede
No momento de efectuar a ligação directamente na
rede, instalar entre o aparelho e a rede um interruptor
omnipolar com uma abertura mínima de 3 mm entre os
contactos.
!
O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na placa
de identificação colocada no aparelho;
• a tensão de alimentação seja entre os valores da
placa de identificação;
• a tomada seja compatível com a ficha do aparelho.
Em caso contrário, substitua a tomada ou a ficha;
não empregue extensões nem tomadas múltiplas.
!
Depois de ter instalado o aparelho, o acesso ao cabo
eléctrico e à tomada da corrente deve ser fácil.
!
O cabo não deve ser dobrado nem comprimido.
!
O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados.
!
A empresa exime-se de qualquer
responsabilidade se estas regras não forem
obedecidas.
!
Não remover ou substituir por motivo algum o cabo
de alimentação. A eventual remoção ou substituição
do mesmo fará decair a garantia e a marca CE. A
INDESIT exime-se de qualquer responsabilidade
por incidentes ou danos derivados da substituição/
remoção do cabo de alimentação original. Admite-
se exclusivamente a substituição com uma peça de
reposição original, efectuada por pessoal autorizado
INDESIT.
Fase
Fase
Fase
Neutro
Terra
1
2
3
5
4
Grampo
Zonas de cozedura extensíveis
Alguns modelos dispõem de chapas extensíveis. Estas
podem ter várias formas e várias extensibilidades
(chapa dupla ou tripla). Aqui estão ilustrados os
respectivos comandos, presentes apenas nos modelos
dotados destas opções.
Chapa extensível circular
• Botão
LIGAR CHAPA DUPLA
para ligar/desligar a
chapa dupla (
veja Início e utilização
).
• Indicador luminoso
CHAPA DUPLA LIGADA
: indica
que a chapa dupla está ligada.
• Botão
LIGAR CHAPA TRIPLA
para ligar/desligar a
chapa tripla (
veja Início e utilização
).
• Indicador luminoso
CHAPA TRIPLA LIGADA
:
indica que a chapa tripla está ligada.
Indicador
luminoso
CHAPA DUPLA
LIGADA
Botão
LIGAR
CHAPA DUPLA
Indicador
luminoso
CHAPA
TRIPLA LIGADA
Botão
LIGAR
CHAPA TRIPLA
38
PT
Início e utilização
!
A cola aplicada nas guarnições deixa alguns traços
de graxa no vidro. Antes de utilizar o aparelho, é
recomendável eliminá-la com um produto não abrasivo
específico para a manutenção. Durante as primeiras
horas de funcionamento, pode ser que note odor de
borracha, que em todo o caso logo desaparecerá.
!
Quando o plano de cozedura for ligado
electricamente, toca um breve sinal acústico depois de
alguns segundos. Somente neste ponto será possível
ligar o plano de cozedura.
!
Uma prolongada pressão das teclas
-
e
+
permite
um avançamento rápido dos níveis de potência e dos
minutos do timer.
Acender o plano de cozedura
Para acender o plano de cozedura manter
pressionada a tecla
por aproximadamente um
segundo.
Acender as zonas de cozedura
Cada uma as zonas de cozedura é accionada
mediante um botão de selecção
e um
dispositivo de regulação da potência constituído por
um botão
-
e
+
.
• Para colocar em funcionamento uma zona de
cozedura, carregue na respectivo botão de
comando e defina a potência que desejar mediante
os botões
-
e
+
.
Desligar as zonas de cozedura
Para desligar uma zona de cozedura, seleccione-a
mediante o respectivo botão de selecção
e:
• Carregue na tecla
-
: a potência da zona de
cozedura descerá progressivamente até desligar-
se.
Função power
Para acelerar os tempos de aquecimento das zonas
de cozedura, é possível activar a função power.
Ligar e configurar a potência da zona de cozedura
desejada
como descrito no parágrafo anterior.
Pressionar e manter pressionado por no mínimo 2
segundos, o botão de selecção da zona de cozedura
escolhida
. No display, indicador da potência,
alterna-se a visualização da letra “P” e do nível de
potência configurado anteriormente, por todo o
tempo necessário ao alcance do nível de potência
desejado. Quando o nível for alcançado, o display
voltará a visualizar o nível de potência configurado.
Para desactivar esta função, pressionar e manter
pressionado por no mínimo 2 segundos o botão de
selecção da zona de cozedura na qual foi activada
a função
ou escolher um outro nível de potência
através dos botão
-
e
+
.
Elementos aquecedores
No plano de cozedura, conforme os modelos, podem
ser instalados elementos aquecedores de dois tipos:
halógenos e irradiantes.
Os halógenos transmitem o calor mediante irradiação
da lâmpada halógena que contém.
Caracterizam-se pelas propriedades similares às
típicas do gás: rápida resposta aos comandos,
visualização instantânea da potência.
Os elementos radiantes são constituídos por uma
multiplicidade de espirais que asseguram uma
repartição uniforme do calor no fundo do recipiente,
para um resultado perfeito de todas as cozeduras com
fogo lento: cozidos, molhos ou para aquecer pratos.
Bloqueio dos comandos
Quando um plano de cozedura estiver a funcionar, é
possível bloquear os comandos para evitar riscos de
modificações acidentais das regulações (crianças,
operações de limpeza etc.). Carregando no botão
os comandos se bloquearão e o indicador luminoso
situado acima do botão se acenderá.
Para voltar a modificar as regulações (por. exemplo
interromper a cozedura), será necessário desbloquear
os comandos: carregue no botão
por alguns
instantes; o indicador luminoso se apagará e os
comandos se desbloquearão.
Desligar o plano de cozedura
Carregue no botão
; o aparelho se desligará.
Se os comandos do aparelhagem estiverem
bloqueados, continuarão bloqueados mesmo depois
de ter acendido novamente o plano de cozedura. Para
poder acender novamente o plano, será necessário
primeiro desbloquear os comandos.
39
PT
Conselhos práticos para utilizar esta
aparelhagem
Para obter as melhores performances do plano de
cozedura:
• Empregue panelas com fundo chato e elevada
espessura, para ter a certeza que haverá uma
perfeita aderência à zona de aquecimento.
• Empregue panelas com diâmetro suficiente para
cobrir inteiramente a zona de aquecimento, de
maneira que se aproveite inteiramente o calor
disponível.
• Certifique-se que o fundo das panelas esteja
sempre perfeitamente enxuto e limpo, para
assegurar uma aderência certa e uma longa
durabilidade não somente das zonas de cozedura,
mas também das próprias panelas.
• Evite utilizar as mesmas panelas que emprega nos
queimadores a gás: a concentração de calor nos
queimadores a gás poderá deformar o fundo das
panelas, que desta maneira perderá aderência.
Dispositivos de segurança
Detecção de recipientes
Cada uma das zonas de cozedura é equipada com
um dispositivo de detecção de panela. A chapa emite
calor unicamente se houver uma panela de medidas
adequadas na respectiva zona de cozedura. O
indicador a piscar pode indicar:
• uma panela incompatível
• uma panela de diâmetro insuficiente
• que a panela está levantada
Indicadores de calor resíduo.
Cada uma das zonas de cozedura é equipada
com um indicador de calor resíduo. Este indicador
sinaliza as zonas de cozedura que ainda estão com
uma temperatura elevada. Se o display de potência
visualizar
, a zona de cozedura ainda está quente.
É possível, por exemplo, manter os alimentos
aquecidos ou derreter manteiga ou chocolate. Com
o arrefecimento da zona de cozedura, o display
visualizará
. O display desliga-se quando a zona de
cozedura estiver suficientemente arrefecida.
Aquecimento excessivo
No caso de superaquecimento dos componentes
electrónicos, o plano de cozedura desliga-se
automaticamente e no display aparece
F
seguido por
um número intermitente. Esta mensagem desaparece
e o plano volta a ser utilizável mal a temperatura
desceu a um nível aceitável.
Interruptor de segurança
O aparelho é dotado de um interruptor de segurança
que desliga as zonas de cozedura automaticamente
quando é alcançado um tempo máximo de utilização
a um determinado nível de potência. Durante uma
interrupção de segurança, o display indicará “0”.
Exemplo: a chapa posterior direita está programada
no 5, enquanto a chapa anterior esquerda no 2.
A posterior direita irá desligar-se após 5 horas de
funcionamento, a anterior esquerda após 8 horas.
Nível de potência
1
2
3
4
5
6
7
8
9
Limitação da duração de functionamento em horas
9
8
7
6
5
4
3
2
1
Sinal acústico
Algumas anomalias, nomeadamente:
• um objecto (panela, talher etc.) foi deixado mais de
10 segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um
botão, podem provocar uma sinalização acústica.
Resolva a causa do mau funcionamento para o sinal
sonoro deixar de tocar. Se a causa da anomalia não
for removida, o sinal acústico persistirá e o plano irá
desligar-se.
40
PT
Conselhos práticos para a cozedura
ª
Cozedura à pressão
Panela de pressão
Frituras
Assado
Ebulição
Cozedura em
fogo altíssimo
Cozedura
em fogo alto
Cozedura em fogo médio
Cozedura em fogo
brando
Cozedura em
fogo muito
brando
• • ¶
Crêpe
Cozedura em fogo alto e doiramento
(Assados, Bifes, Escalopes, Filés de peixe,
Ovos fritos)
¶ §
Adensamento rápido (molhos líquidos)
Água fervente (Massas, Arroz, Verduras)
Leite
§ S
Adensamento lento (molhos consistentes)
S ¢
Cozedura em banho-maria
Cozedura Panela de pressão após o síbilo
¢ £ ™
Cozedura em fogo brando
(estufados)
Aquecimento dos alimentos
™ ¡
Caldo de chocolate
Manter o alimento quente
