Indesit PIM 604: Ввімкнення і використання

UA

43

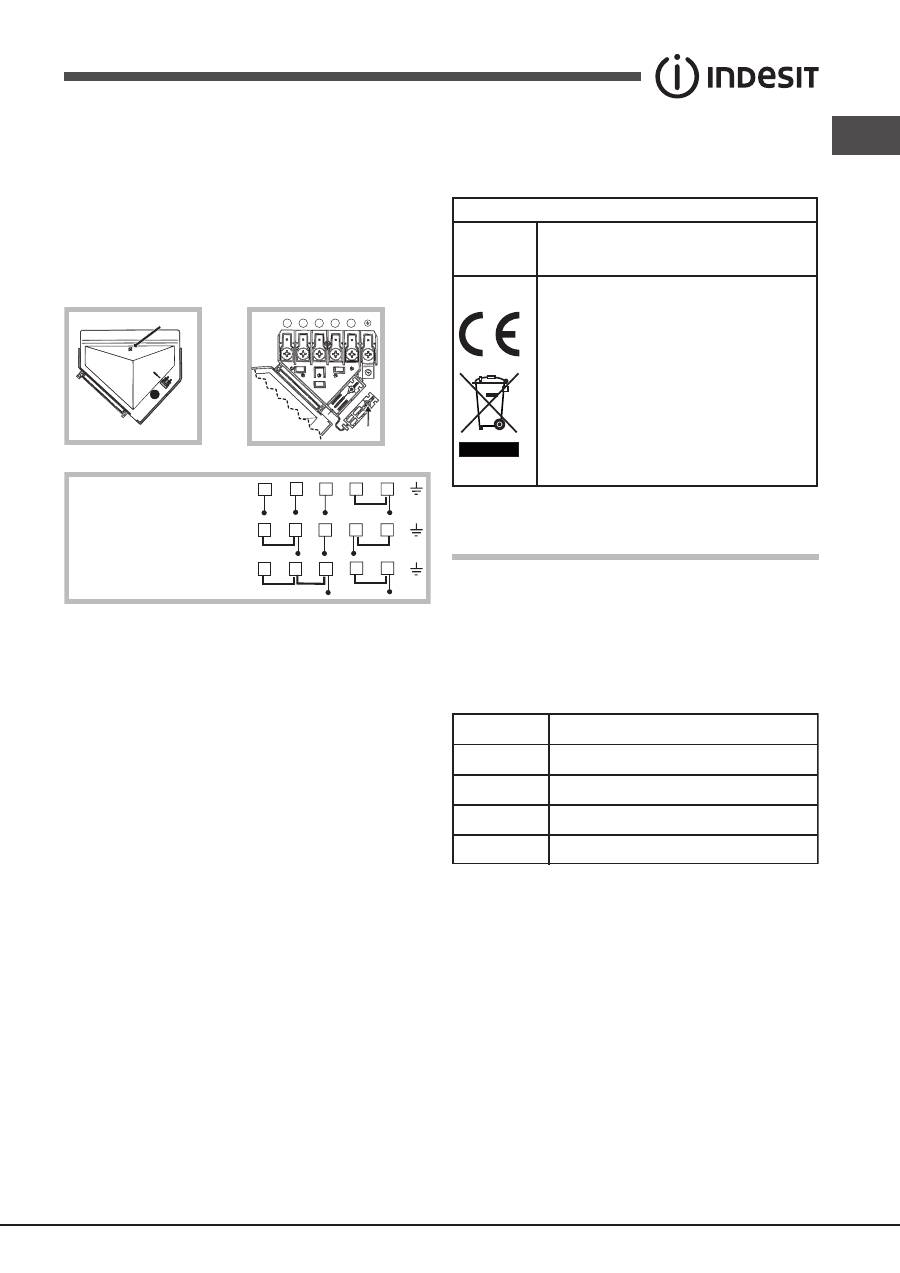

Електричне підключення

Електричні варильні поверхні постачаються без кабелю

живлення, тому що кабель повинен підбиратися відповідно

до  типу  електричного  підключення  (дивіться  схему

підключення). Для під’єднання кабелю виконайте наступні дії:

•  відкрийте  розподільну  коробку,  відкрутивши  гвинти

«

V

» та відкривши кришку (див. малюнок).

•  Під’єднайте проводи як вказано на схемі.

•  Зафіксуйте кабель, використовуючи клему кабелю «

F

»,

замініть кришку та затягніть гвинти «

V

» (див. малюнок).

F

V

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

1

2

3

4

5

R

S

T

N

R S N

R

N

380-400V 3N~

H05RR-F 5x1.5 CEI-UNEL 35363

380-400V 2N~

H05RR-F 4x1.5 CEI-UNEL 35363

220-230V 1N~

H05RR-F 3x2.5 CEI-UNEL 35363

Підключення кабелю живлення до мережі

Встановити  стандартизований  штепсель  відповідно

донавантаження, вказаного на табличці.Багатополюсний

вимикач з мінімальною відстанню 3 ммміж контактами,

відповідно  до  електричногонавантаження  і  місцевими

стандартами,має бути розміщений між плитою і мережею в

разіпрямого підключення до електричної мережі.Вимикач

повинен  бути  придатним  для  підключення  домережі  і

повинен  відповідати  діючим  правиламелектробезпеки

(провід заземлення не повиненперериватися вимикачем).

Кабель живлення не повинніконтактувати з поверхнею,

яка має температуру вище50°С.

!

 Монтажник повинен переконатися у правильностіелектричних

з’єднань, які були під’єднані і що вонивідповідають правилам

техніки безпеки.

Перед підключенням до джерела живлення,переконайтеся

у тому, що:

•  Плита заземлена і відповідає діючим нормам;

•  Розетка повинна бути розрахована на максимальнуспоживану

потужність плити, яка вказана в таблиці;

•  Напруга відповідає діапазону значень, зазначеного

втаблиці;

•  Розетка  повинна  бути  сумісна  з  вилкою  плити.

Якщорозетка  несумісна  з  вилкою,  запитайте

фахівців  зтехнічної  підтримки,  щоб  замінити  її.  Не

використовуйтеподовжувачі та трійники.

!

  Кабель  живлення  і  розетки  повинні  бути  легко

доступні,після встановлення плити.

!

 Кабель не повинен бути зігнутим або затиснутим.

!

 Кабель повинен регулярно перевірятися і підлягатизаміні

тільки уповноваженими техніками (дивітьсяПідтримку).

!

 У випадку недотримання вище вказаних заходівбезпеки,

виробник не несе ніякої відповідальності.

Електричні

з'єднання

Таблиця

Напруга 220-230В/380-400В~3Р 50/60 Гц

(див. табличку з тех. даними)

максимальна потужність 5600 Вт

Дана плита відповідає наступним

директивам

Європейського економічного

співтовариства:

- 2006/95/ЄЕC від 12/12/06 (Низька

Напруга) інаступні поправки

- 2004/108/ЄEC від15/12/04

(Електромагнітна Сумісність) та

наступніпоправки

- 93/68/ЄЕС від 22/07/93 та наступні

поправки.

- 2012/19/ЄC і наступні зміни та

доповнення.

Ввімкнення і використання

!

 Положення відповідної електричної плитки вказано на

ручках керування.

Електричні плити

В і д п о в і д н у   р у ч к у   м о ж н а   п о в е р н у т и   з а

годинниковоюстрілкою або проти годинникової стрілки

і встановити ушістьох різних положеннях:

Настройка Звичайна або швидка конфорка

0

Виключено

1

Низька потужність

2 - 5

Середня потужність

6

Висока потужність

!

  Для  вивчення  списку  відповідних  положення  та

рекомендацій з її використання звертайтеся до розділу

“Практичні поради з використання пристрою”.
