Mr Handsfree Blue Compact Microphone: ОПИСАНИЕОПИСАНИЕ

RU - 3

Вариант комплектации Pro

11.  Комплект кабелей с коммутирующим устройством (MB1) и кабелями SC4 с ISO разъемами для подключения к

электронным сетям автомобиля.

Вариант комплектации Pro Music 100

12.  Комплект коммутирующих кабелей с антенными переходниками типа FAKRA/ISO/DIN и двумя зарядными

кабелями с разъемами для iPod и Mini USB.

ОПИСАНИЕ ОПИСАНИЕ

БЛОК ГРОМКОЙ СВЯЗИ (SM2)

Блок громкой связи включает в себя цифровой эхо- и шумоподавитель, динамик и Bluetooth

®

 модуль, обеспечиваю-

щий связь с мобильными телефонами, поддерживающие протокол Bluetooth

®

.

Блок имеет следующие разъемы для подключения внешних устройств:

1.

Разъем для подключения кабеля дисплея (D2).

2.

Гнездо подключения микрофона (M1).

3.  Гнездо подключения внешнего динамика (3-6 В, минимум 8 Ом). (Используйте только оригинальные аксес-

суары mr Handsfree). При подключении внешнего динамика через гнездо 3, встроенный динамик отключается

автоматически.

4.  Разъем для подключения кабелей SC2, SC3, MB1 или Pro Music 100.

1

2

3

4

ДИСПЛЕЙ (D2)

Выносной дисплейный блок включает в себя:

1.

ЖК экран с текстовым и символьным меню.

2.

Настраиваемая система фиксации, позволяющая выбрать наиболее удобное положение дисплея.

3.

Подсветка экрана с возможностью выбора цвета, а также дневного или ночного режима.

Короткое нажатие:

-  Прием вызова.

-  Установка соединения с зарегистрирован-

ным устройством.

Длинное нажатие:

-  Включение режима регистрации.

Поворот кнопки-джойстка вправо или

влево:

- Навигация в меню.

Нажатие кнопки-джойстка:

- Подтверждение выбора.

- Вход в меню.

Короткое нажатие:

- Завершение вызова.

- Отклонение вызова.

-  Возврат на один уровень меню.

- Удаление введенных данных.

Длинное нажатие:

-  Возврат в режим ожидания.

RU - 4

МИКРОФОН (M1)

Микрофон разработан для использования в составе устройства Blue Compact. Выбор подходящего места для установ-

ки микрофона способствует улучшению качества работы устройства (смотрите раздел “

Установка

”).

Для регулировки чувствительности микрофона на корпусе микрофона имеется кнопка. Нажатая кнопка  соответствует

более высокому уровню чувствительности.

СИСТЕМНЫЕ КАБЕЛИ SC2 И SC3

(

вариант комплектации Standart, также может быть приобретен

дополнительно

)

Системный кабель SC2 предназначен для подключения к источнику питания, к системе зажигания автомобиля и

проводу отключения звука автомобильной магнитолы.

Системный кабель SC3 предназначен для быстрого (plug&drive) подключения к бортовой сети автомобиля через

прикуриватель.

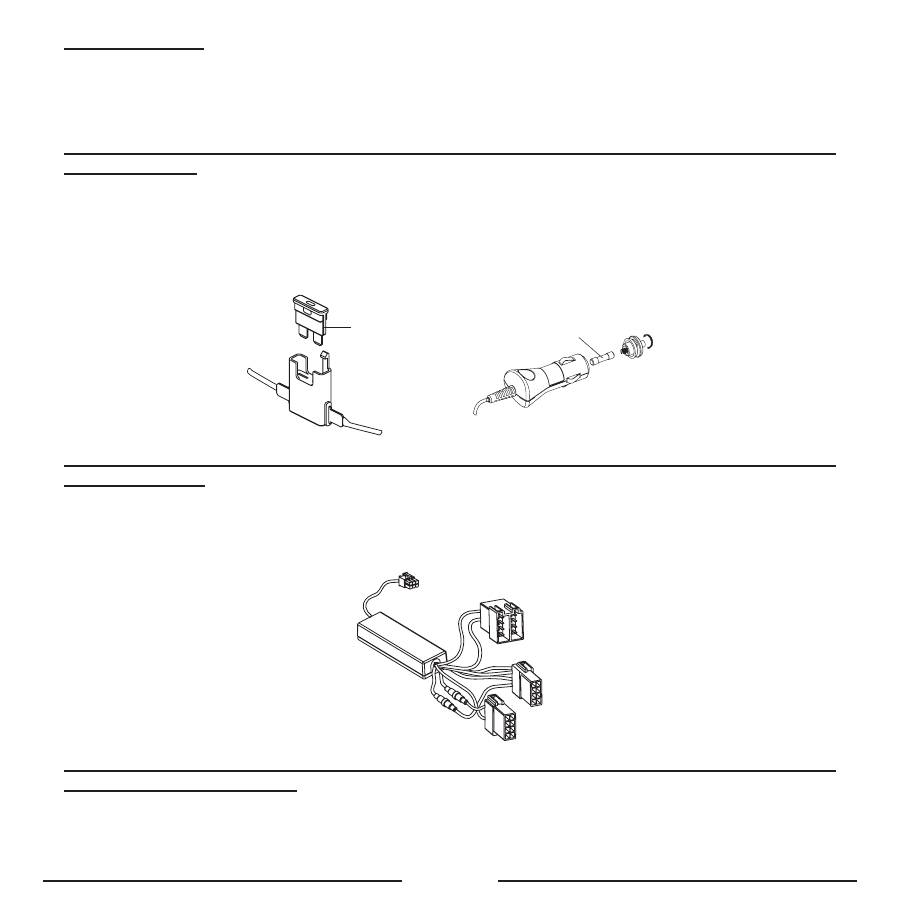

Адаптеры обоих кабелей оснащены заменяемыми предохранителями. Инструкция по замене предохранителей

приведена на рисунке ниже.

Предохранитель

SC2

SC3

Предохранитель

СИСТЕМНЫЙ КАБЕЛЬ MB1 (

вариант комплектации Pro, также может быть приобретен

дополнительно

)

Системный кабель MB1 предназначенный для подключения к источнику питания, к системе зажигания автомобиля,

проводу отключения звука автомобильной магнитолы и к двум передним автомобильным динамикам. В комплект

входит коммутирующее устройство и кабель с ISO разъемами (смотрите раздел «

Установка

», где приведена схема

подключения.

Системный кабель PRO MUSIC 100 (

вариант комплектации Pro Music 100, также может быть

приобретен дополнительно

)

Системный кабель Pro Music 100 предназначен для подключения к питанию, системе зажигания автомобиля, проводу

отключения звука автомобильной магнитолы, динамикам автомобиля, а также к MP3 плееру и антенне автомобиля.

(смотрите раздел «Установка», где приведена схема подключения).
