Mr Handsfree Blue Compact Microphone: BESCHRIJVINGBESCHRIJVING

NL - 3

13.  CD met handleiding en drivers

14.  USB kabel voor herprogrammering

15. Quick Reference Guide

16. Schroevendraaier

17.

 toets

18. Draaiknop

19.

 toets

BESCHRIJVING BESCHRIJVING

HANDSFREE TOESTEL (SM2)

Het handsfree toestel bevat een ingebouwde luidspreker, een echo-compensator, een geluidsdemper en Bluetooth

®

 draad-

loze technologie, die zorgt voor een draadloze verbinding met Bluetooth

®

 mobiele telefoons.

Het handsfree toestel heeft de volgende aansluitingen voor de verbinding van externe toestellen:

1.  Aansluiting voor de schermkabel (D2).

2. Microfoonaansluiting

M1.

3.  Aansluiting voor externe luidspreker (3-6W, min 8 Ohm). Indien de externe luidspreker verbonden is met aansluiting 3,

zal de ingebouwde luidspreker automatisch uitgeschakeld worden.

4.  Aansluiting voor kabels SC2, SC3, MB1 of Pro Music 100.

1

2

3

4

SCHERM (D2)

Het scherm bevat:

1.  LCD met grote symbolen en iconen.

2.  Gemakkelijk aanpasbaar bevestigingssysteem dat u toelaat de beste positie van het LCD scherm te bepalen.

3.  Achtergrondverlichting met verschillende kleuren en een dag- en nachtmodus.

Bij het drukken:

-  Aanvaardt u een oproep.

- Verbindt u de gekoppelde telefoon in

Handsfree of Headset profiel.

Bij het ingedrukt houden:

-  Activeert u de koppelingsmodus.

Bij het naar links of rechts draaien van de

draaiknop:

-  Navigeert u in het menu.

Bij het drukken van de draaiknop:

- OK toets.

-  Opent u het menu.

Bij het drukken:

-  Beëindigt u een oproep.

-  Weigert u een inkomende oproep.

-  Keert u terug naar het vorige niveau in het

 menu.

-  Verwijdert u ingevoerde gegevens.

Bij het ingedrukt houden:

-  Keert u terug naar Standby positie.

NL - 4

MICROFOON (M1)

De microfoon werd speciaal ontwikkeld voor gebruik in de wagen. De locatie van de microfoon heeft een belangrijke

invloed op de akoestische kwaliteit. Voor een aanbeveling van een locatie voor de microfoon, zie het hoofdstuk “

Instal-

latie

”. De microfoon bevat een toets waarmee u de gevoeligheid van het geluid kunt aanpassen. Druk op de toets van de

microfoon om het volume voor de persoon aan de andere kant van de lijn te verhogen.

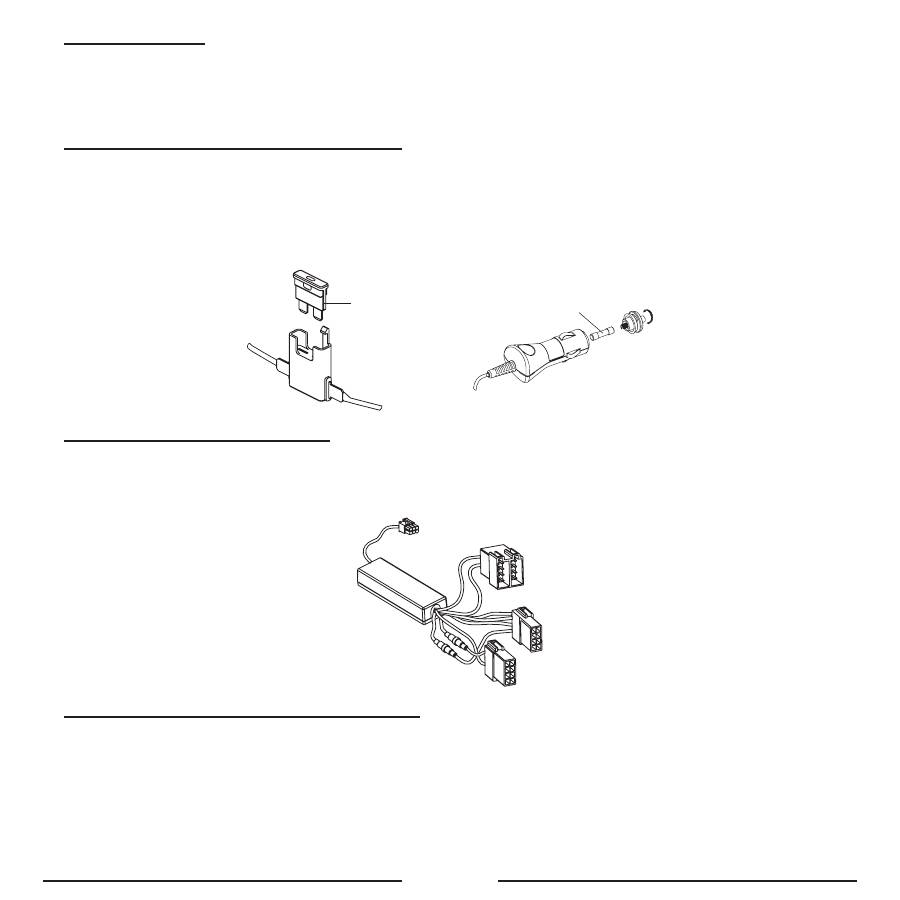

SYSTEEMKABELS SC2 EN SC3

(

Optioneel

)

De systeemkabel SC2 verbindt het handsfree toestel met de stroomvoorziening en wordt gebruikt voor de “mute”- functie

van de radio.

De systeemkabel SC3 wordt gebruikt voor de plug & drive installatie. De kabel voorziet een stroomvoorziening via de

sigarenaansteker.

Beide systeemkabels worden geleverd met een verwisselbare zekering. Hoe u de zekeringen kunt vervangen, wordt uit-

gelegd in onderstaande tekening.

Zekering

Zekering

SC2

SC3

SYSTEEMKABEL MB1 (

Optioneel

)

De systeemkabel verbindt het handsfree toestel met de stroomvoorziening, de geschakelde stroomdraad, de ‘mute’ aansluiting

van de autoradio en de 2 luidsprekers vooraan in de wagen. De kabel bevat de mute box met verbindingscomponenten

en een systeemkabel met ISO standaard aansluitingen. Gelieve het hoofdstuk “

Installatie

” te raadplegen, waar het

verbindingsdiagram wordt getoond.

SYSTEEMKABEL PRO MUSIC 100 (

Optioneel

)

Deze kabel verbindt het handsfree toestel met de stroomvoorziening, de geschakelde stroomdraad, de “mute” draad van de auto-

radio, de luidsprekers en de radio van de auto. De kabel voorziet ook een verbinding tussen uw MP3 speler en antennekabels.

Gelieve het hoofdstuk “

Installatie

” te raadplegen, waar het verbindingsdiagram wordt getoond.
