Mr Handsfree Blue Compact Microphone: DESCRIPTIONDESCRIPTION

F - 3

13.  CD avec le mode d’emploi et les pilotes

14.  Câble USB pour la reprogrammation

15. Guide d’Installation Rapide

16. Tournevis

17. Bouton

18. Bouton rotatif

19. Bouton

DESCRIPTION DESCRIPTION

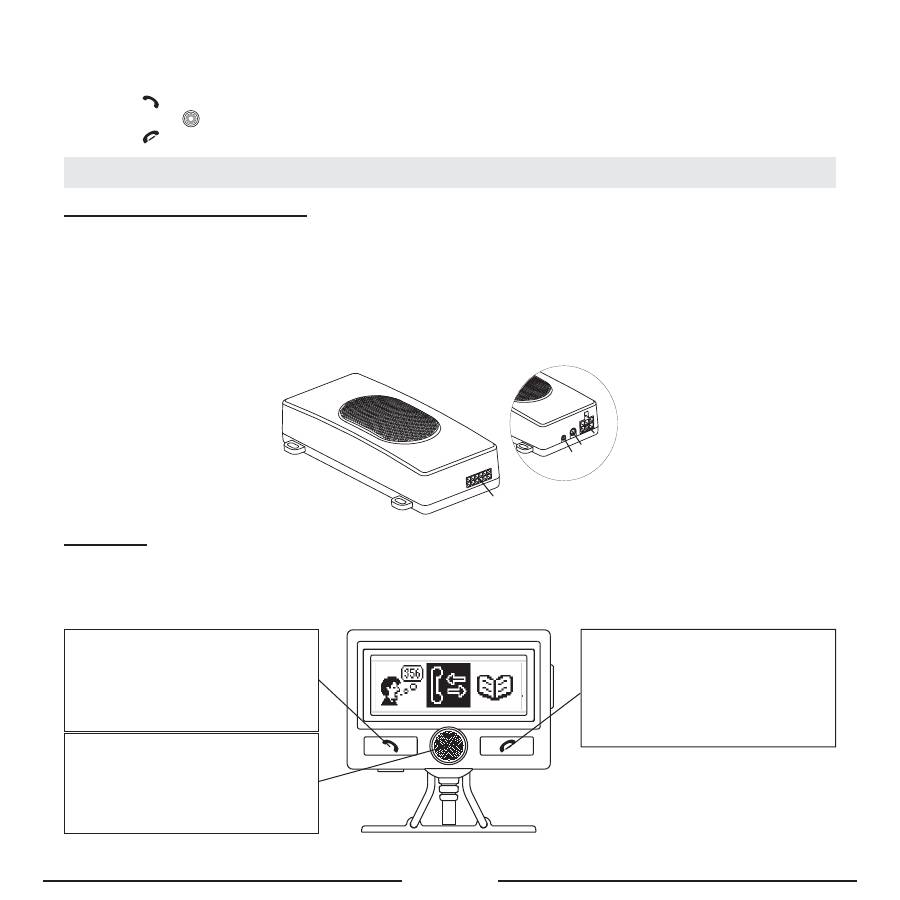

MODULE MAINS LIBRES (SM2)

Le module mains libres inclut un haut-parleur intégré, un compensateur d’écho, un atténuateur de bruit ainsi que la tech-

nologie sans fil Bluetooth

®

, qui permet la connexion sans fil avec des téléphones portables Bluetooth

®

.

Le module mains libres comporte les prises suivantes pour la connexion de modules externes:

1.  Prise pour câble de l’écran (D2).

2.  Prise pour microphone M1.

3.  Prise pour haut-parleur externe (3-6W, min 8 Ohm). Si le haut-parleur externe est branché sur la prise 3, le haut-par-

leur intégré sera éteint automatiquement.

4.  Prise pour câbles SC2, MB1 ou Pro Music 100.

1

2

3

4

ÉRAN (D2)

Le module écran comporte:

1.  Un écran LCD avec de grands symboles et de grandes icônes.

2. Un

syst

è

me de fixation réglable pratique qui permet de choisir la meilleure position de lecture de l’écran LCD.

3.  Un rétroéclairage avec des param

è

tres de réglage des couleurs et des param

è

tres de jour et de nuit.

Appuyer:

-   Prendre un appel.

-   Connecter avec un téléphone mobile lié en

profil mains libres ou en profil casque.

Appuyer et maintenir:

-   Basculer en mode de liaison.

Tourner le bouton rotatif vers la gauche

ou la droite:

-   Navigation dans le menu.

Appuyer sur le bouton rotatif:

-  Bouton OK.

-   Ouvrir le menu.

Appuyer:

-   Terminer un appel.

-   Refuser un appel entrant.

-   Retourner au niveau précédent du menu.

-   Effacer des données entrées.

Appuyer et maintenir:

-   Retourner en position Standby.

F - 4

MICROPHONE (M1)

Le microphone est conçu spécialement pour une utilisation en voiture. L’emplacement du microphone influence con-

sidérablement la qualité acoustique. Le chapitre «

Installation

» propose des recommandations sur l’emplacement du

microphone.

Le microphone comporte un bouton de réglage de la sensibilité. Appuyez sur le bouton du microphone afin d’augmenter

le volume pour votre interlocuteur.

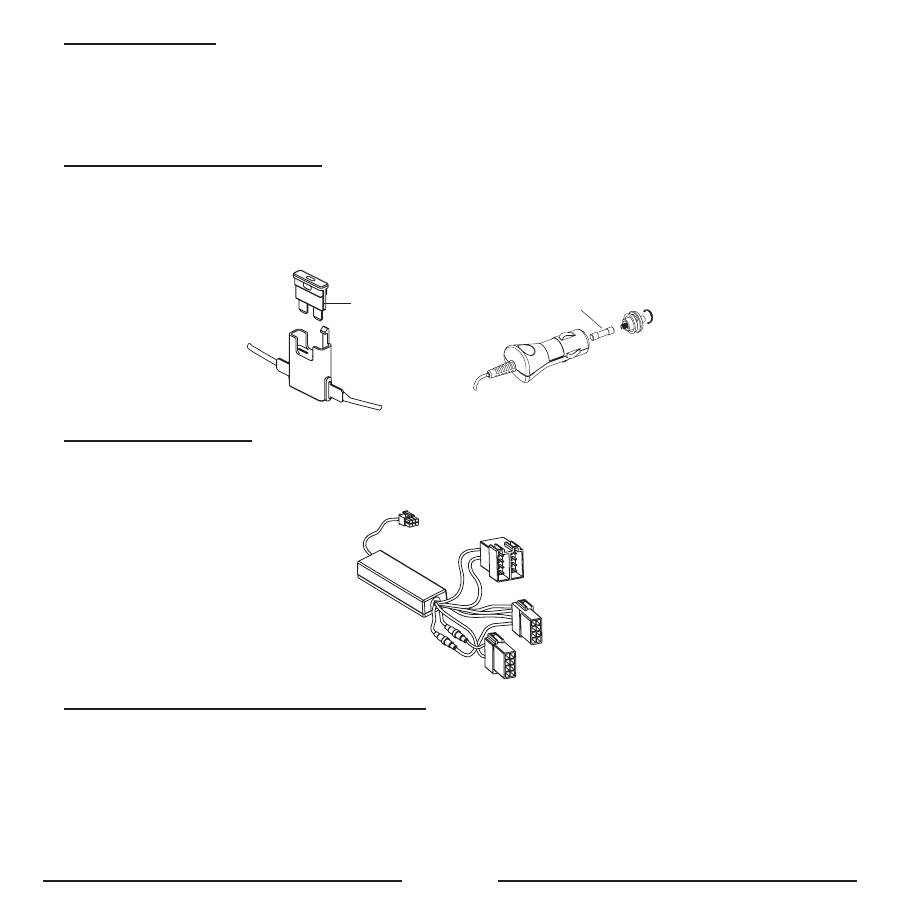

CÂBLES SC2 ET SC3

(

Optionnel

)

Le câble syst

è

me SC2 connecte le module mains libres

à

 l’alimentation et au contact et est utilisé pour mettre l’autoradio

en mode “mute”.

Le câble syst

è

me SC3 est utilisé pour l’installation «plug & drive». Il assure l’alimentation via l’allume-cigare.

Les deux câbles sont fournis avec des fusibles remplaçables. La procédure de remplacement des fusibles est indiquée

dans l’image ci-dessous.

Fusible

SC2

SC3

Fusible

CÂBLE MB1 (

Optionnel

)

Le câble syst

è

me MB1 connecte le module mains libres

à

 l’alimentation, au contact,

à

 la prise “mute” de l’autoradio et

aux 2 haut-parleurs

à

 l’avant de la voiture. Il comprend la boîte «mute» avec des composantes de relais et un câble avec

des prises ISO. Veuillez consulter le chapitre «

Installation

» dont vous trouverez le diagramme de connexion.

CÂBLE SYST

È

ME PRO MUSIC 100 (

Optionnel

)

Ce câble connecte l’unité mains libres

à

 l’alimentation, au syst

è

me d’allumage, au socket silencieux, aux haut-parleurs et

à

 la radio de la voiture. Il fournit également une connexion

à

 votre lecteur MP3 et aux câbles d’antenne.

Veuillez consulter le chapitre «

Installation

» o

ù

 vous verrez le diagramme de connexion.
