Alexika HB 10: Использование по назначению

26

•

Применение

- Термостатирование материалов в теплопередающей

жидкости.

- Применение совместно с ротационными испарителями RV

10 и RV 8.

Запрещается использовать аппарат для

приготовления пищи! !

Использование по назначению

•

Область применения

- Лаборатории

- Учебные заведения

- Аптеки

- Университеты

Защита пользователя не гарантируется, если аппарат

эксплуатируется с принадлежностями, которые поставлены

не производителем или не рекомендованы им, или если

аппарат эксплуатируется не в соответствии с назначением

или вопреки данным производителя, или если на аппарате

или печатной плате третьим лицом выполнены изменения.

Ввод в эксплуатацию

Перед вводом в эксплуатацию определите объем

жидкости в соответствии с размером гильзы испарителя

(приблизительно 2,5 л жидкости со стандартной 1 л гильзой

испарителя).

Установка температуры



  AВключите  функцию  SET  (Настройка)  и  задайте  температуру  с

помощью регулятора-кнопки (C).



  Появляется  начальный  экран  (рис.  6),  и  в  течение  пяти  секунд

включается режим установки максимально допустимой

температуры.  Мигает  индикация  SafeTemp  (Максимально

допустимая  температура)  (см.  раздел  "Установка  максимально

допустимой температуры").



  Затем  индикация  SafeTemp  (Максимально  допустимая

температура)  сменяется  индикацией  Temp  (Температура),  и

включается функция SET (Настройка).



  С  помощью  регулятора-кнопки  (C)  задайте  требуемую

температуру нагрева (см. рис. 8).



 В течение нескольких секунд мигает индикация SET (Настройка).



  BЗадайте  значение,  нажимая  регулятор-кнопку  (C).  Без

подтверждения заданное значение отменяется.



 Индикация SET на дисплее больше не мигает.



 Включите нагрев с помощью регулятора-кнопки (C).

Режимы работы

Режим работы A



 Включите аппарат с помощью переключателя (B).



 Нагрев отключен.



 На дисплее в течение 5 секунд отображается индикация Safe Temp

(Максимально допустимая температура) (рис. 3).



 Установлено значение 20°C.



 Заданное значение можно изменить.



 Регулятор температуры рабочей среды настроен на воду.



 При неполадках в сети электропитания необходимо перезапустить

нагрев.



 При регулировке устанавливаются или изменяются:

- заданное значение,

- цепь аварийной защиты,

- положение регулятора температуры рабочей жидкости.



  После включения сетевого переключателя на дисплее

отображается символ A (рис. 10).

Заводские настройки: Режим A

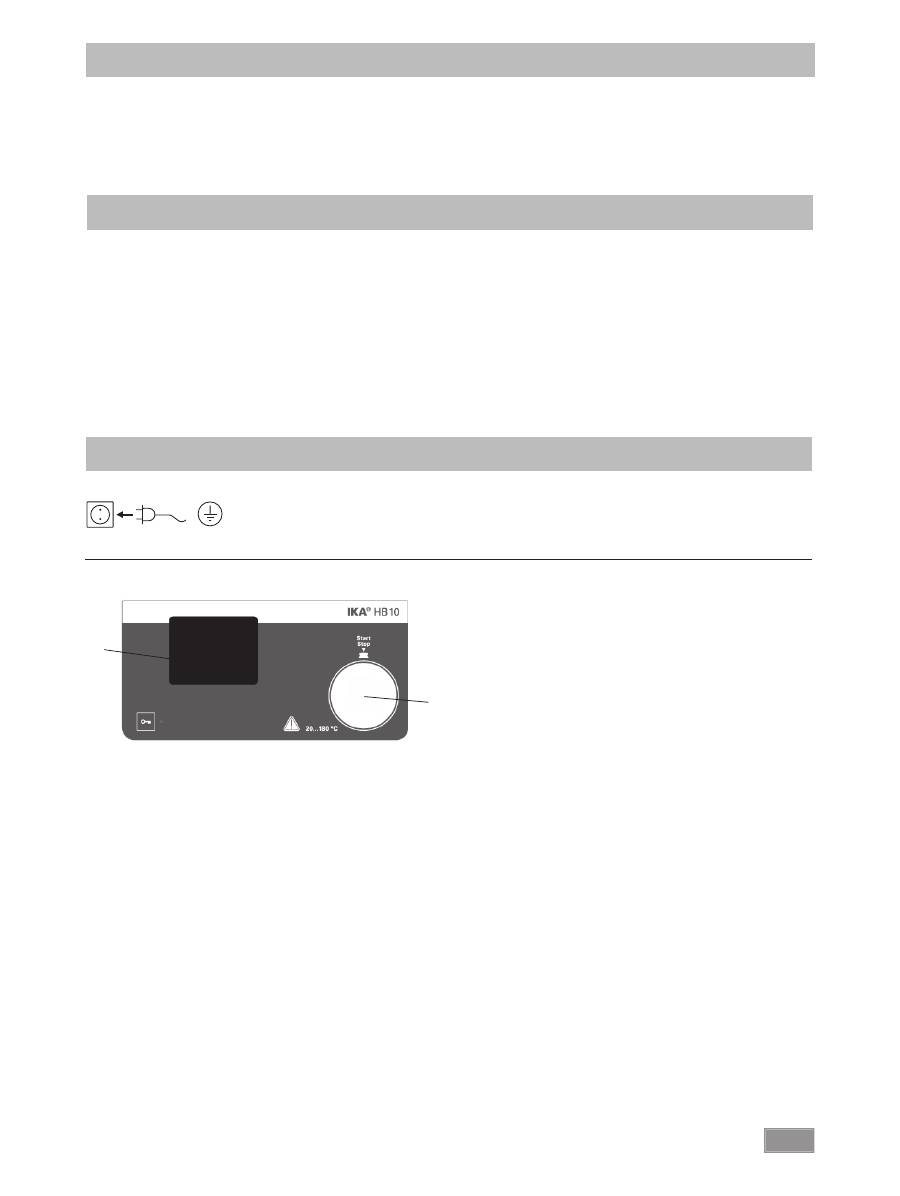

Органы управления, см. рис. 11



 Включите устройство при помощи основного

переключателя (B) (см. рис. 1).



 При каждом включении выполняется индикация версии

установленного программного обеспечения и режима

работы (см. рис. 10).



 Температура нагревательной бани поддерживается

постоянной с помощью контура регулирования

устройства, а также контролируется цепью аварийной

защиты. В случае ошибки контура регулирования

нагревательная баня необратимо отключается от цепи

аварийной защиты.

   Ошибки в контуре регулирования или цепи аварийной

защиты отображаются на ЖК-дисплее (см. рис. 5).

   Включить нагрев в этом случае невозможно.



 При выключении нагрева, если температура рабочей

среды выше 50°C, на ЖК-дисплее попеременно

отображаются сообщения OFF (Выкл.) и HOT (Горячо) (см.

рис. 4 и 6).

C

D

рис. 11

При выполнении этих условий после

подсоединения сетевого штекера

аппарат готов к эксплуатации.

Распаковка

•

Распаковка

- Осторожно распакуйте аппарат

- При наличии повреждений немедленно выясните их

причину (почта, железная дорога или транспортное

агентство)

• Комплект поставки

Нагревательная баня IKA

®

 HB 10

- Нагревательная баня

- Кабель питания

- Инструкция по эксплуатации

27

При настройке цепи аварийной защиты максимальная

температура нагрева задается в диапазоне от 50 °С до 190 °С.

1. Использование силиконовых масел

Если повышенная безопасность не требуется,

максимально допустимая температура составляет 190 °C.

Если температура жидкости вследствие ошибки

поднимается до 190 °С, цепь аварийной защиты

автоматически необратимо отключает баню.

2. Использование деминерализованной воды

Если повышенная безопасность не требуется, регулятор

цепи аварийной защиты может оставаться в крайнем

правом положении. Пока в нагревательной бане есть

дистиллированная вода, температура рабочей жидкости

в случае ошибки поднимается максимум до 100 °C. При

полном испарении воды и достижении максимальной

температуры 190 °C цепь аварийной защиты необратимо

отключает баню.

3. Чувствительные или легковоспламеняющиеся

жидкости в ротационном испарителе

В случае если температура бани не может превышать

какое-либо значение ни при каких обстоятельствах,

настройте цепь аварийной защиты как описано ниже.

Настройка цепи аварийной защиты



 С помощью регулятора (С) задайте требуемую температуру

нагрева в течение 5 секунд после появления на дисплее

сообщения, показанное на рис. 3.

Проверка цепи аварийной защиты

Проверка производится пользователем не реже одного раза

в год.



 Залейте в баню 1 л воды в качестве теплопередающей

среды.



 Задайте максимально допустимую температуру 100 °C.



 Задайте температуру нагрева 80 °C.



 Включите нагрев с помощью кнопки ON/OFF (Вкл./Выкл.) (B).



 При достижении заданной температуры выключите и

включите баню при помощи переключателя питания.



 Задайте максимально допустимую температуру 70 °C.



 Таким образом текущая температура жидкости на 10 K

выше максимально допустимой, при этом срабатывает

цепь аварийной защиты, а на дисплее отображается код

ошибки E24 (см. рис. 5).

Регулировка температуры среды

Температура среды ограничена заданной максимальной

температурой. Температура среды регулируется с помощью

ПИД-регулятора. Измеряется температура рабочей среды с

помощью датчика температуры PT 1000. Нагрев происходит

максимально быстро, не превышая при этом заданную

рабочую температуру.

ПИД-регулятор может работать с различными

теплопередающими жидкостями и обеспечивает надежный

контроль температуры с минимальным запаздыванием и

минимальными отклонениями.

Оптимальная регулировка возможна только при

перемешивании среды с помощью вращающейся гильзы

испарителя.



 С помощью регулятора (С) задайте требуемую температуру

среды в диапазоне между комнатной температурой и 180

°С. Максимальная температура рабочей среды не должна

превышать максимально допустимую температуру минус

10 °C.



 Отображение на ЖК-дисплее см. на рис. 7

Режим работы B



 Включите аппарат с помощью переключателя (B).



 Нагрев отключен.



  На дисплее в течение 5 секунд отображается индикация

Safe Temp (Максимально допустимая температура) (рис. 3).



  Устанавливается значение 20°C или последнее заданное

значение температуры.



 Регулятор температуры рабочей среды настроен на воду

или на последнюю заданную жидкость.



 При неполадках в сети электропитания необходимо

перезапустить нагрев.



 При регулировке устанавливаются или изменяются:

- установленное заданное значение,

- положение регулятора температуры рабочей жидкости.



 Для цепи аварийной защиты используется последнее

установленное значение, которое нельзя изменить.



 При включении аппарата с помощью сетевого

переключателя на дисплее отображается символ B.

Режим работы C



 Включите аппарат с помощью переключателя (B).



 Нагрев включается или выключается в соответствии с

последней выбранной установкой.



  На дисплее в течение 5 секунд отображается индикация

Safe Temp (Максимально допустимая температура) (рис. 3).



 Принимается последнее заданное значение,

установленное в режиме B.



 Принимается установка регулятора температуры рабочей

среды перед последним выключением в режиме В.



 Не устанавливаются и не изменяются:

- заданное значение,

- цепь аварийной защиты,

- положение регулятора температуры рабочей жидкости.



 При включении аппарата с помощью сетевого

переключателя на дисплее отображается символ C.

Переключение режимов работы



 Выключите аппарат с помощью сетевого переключателя.



  Удерживая  нажатой  кнопку-регулятор  (C),  включите

аппарат с помощью сетевого переключателя. Отпустите

кнопку-регулятор (C) примерно через 2 секунды.



 Последовательность: A, B, C, A и т.д.



 Информация об установленном режиме работы

отображается  на  дисплее  при  включении  аппарата  (см.

рис. 10).

Цепь аварийной защиты

Цепь аварийной защиты предотвращает перегрев

нагревательной бани в следующих случаях:

- при ошибке регулятора,

- при случайном повороте регулятора температуры.



 При достижении максимально допустимой температуры

нагрева аппарат необратимо отключается.

Таким же образом обнаруживается отсутствие жидкости в

нагревательной бане.



 Аппарат необратимо отключается.

Определение отсутствия жидкости служит для выявления

нагрева бани без рабочей жидкости, а также случаев

убывания воды вследствие испарения, если задана

температура выше 60°C. При этом на дисплей выводится

сообщение об ошибке E26, а нагревательная баня

необратимо отключается. Способ устранения этой

проблемы см. в главе "Сообщения об ошибках".
