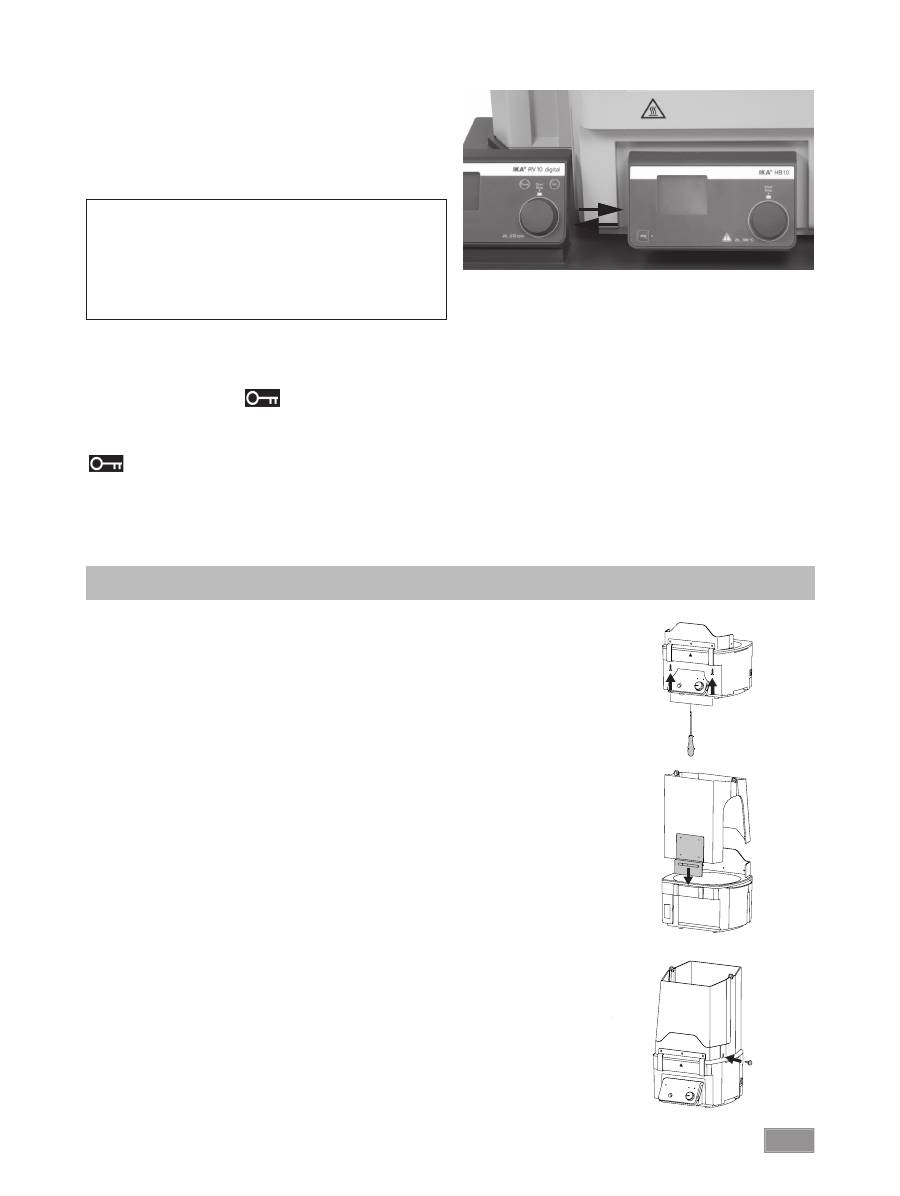

Alexika HB 10: Montage Zubehör Schutzschild und Schutzhaube

7



 Starten Sie die Funktion Heizen mit der Taste ON/OFF (B).



 Auf der LCD-Anzeige erscheint ein animiertes Heizsymbol, sie-

he Fig. 7.



 Das Heizbad wird auf die eingestellte Temperatur aufgeheizt.



 Auf der LCD-Anzeige werden Soll- und Ist-Temperatur bezo-

gen auf das Medium angezeigt, siehe Fig. 7.

Auswahl Temperiermedium



 Wird ein Sollwert > 90 °C eingestellt, wird die PID-Regelung

speziell für Öl angepasst.



 Auf der LCD-Anzeige erscheint das Symbol OIL, siehe Fig. 8.



 Wird der Sollwert auf 20 °C zurückgestellt, wird die PID-Re-

gelung wieder speziell für Wasser angepasst.



 Auf der LCD-Anzeige erlischt das Symbol OIL wieder, siehe

z.B. Fig. 7.

Key Lock Taste

Die Betriebseinstellungen lassen sich durch Drücken (zwei Sekun-

den) der Key Lock Taste (E)          sperren, damit während des

Betriebes keine versehentlichen Änderungen möglich sind. Dies

wird durch das Aufl euchten der roten Funktions-LED angezeigt.

Durch erneutes Drücken (zwei Sekunden) der Key Lock Taste (E)

            werden die Betriebseinstellungen freigegeben, worauf die

rote Funktions-LED erlischt.

Schnittstelle

Datenübertragung via IR-Schnittstelle

Das Heizbad übermittelt Daten mittels IR-Schnittstellen. Diese

befi nden sich an der linken Displayseite des Heizbades bzw. an

der rechten Displayseite der Antriebseinheit. Stellen Sie keine Ge-

genstände zwischen die zwei Bedieneinheiten, da ansonsten die

Datenübertragung gestört ist (Fig. 12)!

Remote Modus

Mit der Laborgeräte-Software “labworldsoft” und dem Rotati-

onsverdampfer RV 10 digital/ control kann das Gerät im Modus

“Remote” betrieben werden. In diesem Modus ist die Bedienung

am Gerät nicht möglich.



 LCD-Anzeige siehe Fig. 9

Hinweis: Beachten Sie hierzu bitte die Systemvorausetzungen

sowie die Betriebsanleitung und Hilfestellungen der Software.

Fig. 12

Montage Zubehör Schutzschild und Schutzhaube

Montage Schutzschild HB 10.1



 Montieren Sie das Schutzschild gemäß der Abbildung.

- Setzen Sie die Halterung des Schutzschildes auf den vorderen Rand des Heizbades.

- Befestigen Sie das Schutzschild indem Sie die Schrauben mit einem Schraubendre-

her anziehen.

Montage Schutzhaube HB 10.2



 Montieren Sie Schutzschild und Schutz-haube gemäß der Abbildung.

- Schieben Sie das abgewinkelte Blech am hinteren Teil der Schutzhaube in die Füh-

rungsschiene auf der Rückseite des  Heizbades.

- Verschrauben Sie den hinteren und vorderen Teil der Schutzhaube mit dem Schutz-

schild.

Fig. 15

Fig. 14

Fig. 13

IR
