Déballage

•

Déballage

- Déballez l'appareil avec précaution

  - En cas de dommage, établiez immédiatement un constat

     correspondant (poste, chemins de fer ou transporteur)

•  Volume de livraison

Bain chauffant IKA

®

 HB 10

- Bain chauffant

- Câble connecteur

- Mode d’emploi

•

Application

Thermostatisation des milieux placés dans le récipient de bain.

Utilisation avec la série d'évaporateurs rotatifs RV 10 et RV 8.

L'appareil ne doit pas être utilisé pour la préparation de

repas!!

Utilisation selon des directives

•

Secteur d’utilisation

- Laboratoires

- Écoles

- Pharmacies

- Universités

La protection de l’utilisateur n’est plus garantie si l’appareil est

utilisé avec un accessoire n’ayant pas été fourni ou conseillé par

le fabricant ou si l’appareil est utilisé de manière non conforme

aux prescriptions du fabricant ou si l’appareil ou le circuit impri-

mé sont modifi é par tiers.

Mise en service

Avant la mise en service évaluez la quantité du milieu de mise à

température dû à la dimension du ballon d’évaporation (env. 2,5

l milieu de mise à température en cas d’utilisation d’un 1 l ballon

d’évaporation standard).

Régler la température de consigne



 Activez la fonction «SET» et confi rmez la valeur de consigne réglée en

appuyant sur le bouton-poussoir/bouton rotatif (C).



 L'écran d'ouverture Fig. 6 s'affi  che et le réglage de la température

de sécurité est activé pendant cinq secondes. L'affi  chage "SafeTemp"

clignote, voir pour cela "Réglage de la température de sécurité".



 Finalement, l'affi  chage «SafeTemp» passe à «Temp» et la fonction

«SET» est activée.



  Réglez la température de consigne souhaitée du bain chauffant en

tournant le bouton-pressoir/bouton rotatif (C), voir fi g. 8.



  La fonction «SET» clignote pendant quelques secondes.



 Confi rmez la valeur en appuyant à nouveau sur le bouton-poussoir/

bouton rotatif (C). Si vous ne confi rmez pas la valeur réglée, elle ne

sera pas prise en compte.



  La fonction «SET» ne clignote plus.



 Lancez le processus de chauffe en appuyant sur le bouton-poussoir/

bouton rotatif (C).

Modes de fonctionnement

Mode de fonctionnement A



 Allumez l'appareil au moyen de l'interrupteur (B).



 La fonction de chauffage est désactivée.



 Safe Temp (température de sécurité) s'affi  che pendant 5 secondes (fi g. 3).



 La valeur théorique est réglée sur 20 °C.



 La valeur théorique réglée peut être modifi ée.



 Le régulateur du milieu de mise en température est réglé sur eau.



 Après une interruption du secteur, la fonction de chauffage doit être

redémarrée.



 Il est possible de régler ou de modifi er:

- la valeur de consigne,

- la boucle de sécurité,

- le régulateur du milieu de mise en température.



 Lors de l'allumage avec l'interrupteur secteur, A s'affi  che (fi g. 10).

0

Réglage d'usine : Mode A

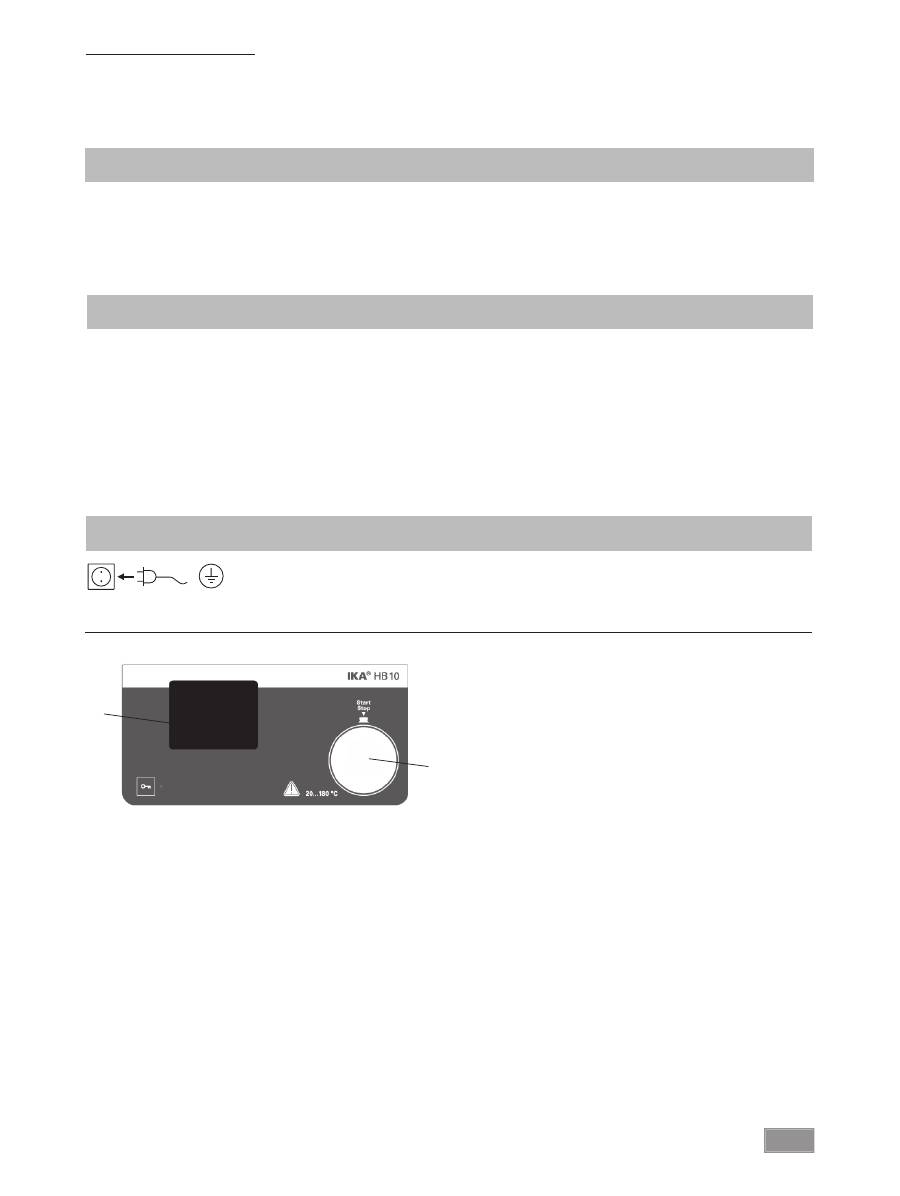

Élements de commande, voir fi g. 11



 Allumer l'appareil au moyen de l'interrupteur principal (B), voir

fi g. 1.



 À chaque mise en marche, la version du logociel et le mode

de fonctionnement sont indiqués, voir fi g. 10.



 La température du bain chauffant est maintenue constante

par la boucle de régulation de l'appareil et est en outre con-

trôlée par la boucle de sécurité.

   En cas d'erreur dans la boucle de régulation, le bain chauffant

est désactivé de façon permanente par la boucle de sécurité.

   En cas d'erreur dans la boucle de régulation ou la boucle de

sécurité, celle-ci est affi  chée à l'écran LCD, voir fi g. 5.

   La fonction de chauffage ne peut plus être démarrée.



 En cas de désactiver la fonction de chauffage lorsque la tem-

pérature du milieu est supérieure à 50 °C, l'écran LCD affi  che

alternativement OFF et HOT, voir fi g. 4 et 6.

C

D

Fig. 11

L’appareil est prêt à fonctionner

après avoir connecté la prise de

secteur.

Pour la protection de l’appareil

•  L'indication de tension de la plaque d’identification doit cor-

res-pondre avec la tension du réseau.

• La prise de courant utilisée doit être mise à la terre (contact de

la masse mécanique).

•

 Evitez les coups sur l'appareil et les accessoires.

•

Seules les personnes spécialisées sont autorisées à ouvrir l'ap-pareil.

20

1. En cas d'utilisation d'huiles silicone comme milieu de mise

à température

Si une sécurité plus élevée n’est pas nécessaire, la température

de la boucle de sécurité reste à 190 °C.

La température du milieu de mise à température monte en cas

de défaut à 190 °C au maximum. Puis la boucle de sécurité

éteint le bain de façon permanente.

2. En cas d'utilisation d'eau déminéralisée comme milieu de

mise à température

Si une sécurité plus élevée n’est pas nécessaire, le bouton de

réglage de la boucle de sécurité reste en butée droite. Tant

qu’il y a de l’eau démineralisée dans le bain chauffant, la tem-

pérature du milieu de mise à température monte à 100 °C au

maximum en cas de défaut. Si l’eau est évaporée complète-

ment, la température du milieu de mise à température monte

à 190 °C au maximum. Puis la boucle de sécurité éteint le bain

de façon permanente.

3.En cas de milieux sensibles à la température ou facilement

infl ammables dans l'évaporateur rotatif

Si la température du bain réglée ne doit être dépassée en au-

cun cas réglez la boucle de sécurité comme indiqué ci-des-

sous.

Régler la boucle de sécurité



 Dans les 5 secondes suivant l'affi  chage à l'écran représenté

fi g. 3, réglez la température de sécurité souhaitée en tournant

le bouton rotatif (C).

Contrôler la boucle de sécurité

La  boucle  de  sécurité  doit  être  contrôlée  une  fois  par  an  par

l'utilisateur.



 Remplissez le bain chauffant avec 1 l d'eau comme milieu de

mise à température.



 Réglez la température de sécurité sur 100 °C.



 Réglez la température de consigne sur 80 °C.



 Démarrez la fonction de chauffage à l'aide de la touche Mar-

che/Arrêt (B).



 SUne fois la température de consigne atteinte, désactivez puis

réactivez le bain chauffant au moyen de l'interrupteur prin-

cipal.



 Réglez la température de sécurité sur 70 °C.



 La température du milieu se situe ainsi 10 K au-dessus de la

température de sécurité, la boucle de sécurité réagit et l'écran

LCD affi  che E 24, voir fi g. 5.

Régulation de la température du milieu

La température du milieu est limitée à la température de sécurité

réglée. La régulation de la température du milieu s'effectue via

un régulateur PID. La température du milieu est mesurée par la

sonde de température PT 1000 et le chauffage à la température

réglée se fait le plus rapidement possible sans dépassement.

Le régulateur PID s'adapte aux différents milieux de mise à tem-

pérature et autorise une régulation optimale de la température

avec une dérive en température et une ondulation réduites.

Une régulation optimale n'a lieu qu'en mélangeant le liquide par

un ballon d'évaporation rotatif.



 Réglez la température du milieu souhaitée entre température

ambiante et 180 °C en tournant le bouton rotatif (C). La tem-

pérature maximale réglable est la température de sécurité

moins 10 °C.



 Affi  chage à l'écran LCD, voir fi g. 7

Mode de fonctionnement B



 Allumez l'appareil au moyen de l'interrupteur (B).



 La fonction de chauffage est désactivée.



 Safe Temp (température de sécurité) s'affi  che pendant 5 se-

condes (fi g. 3).



 La valeur théorique est réglée sur 20 °C ou sur la dernière

température réglée.



 Le régulateur du milieu de mise en température est réglé sur

eau ou sur le dernier milieu réglé.



 Après une interruption du secteur, la fonction de chauffage

doit être redémarrée.



 Il est possible de régler ou de modifi er:

- la valeur théorique réglée,

- le régulateur du milieu de mise en température.



 La boucle de sécurité est réglée à la dernière valeur réglée et

ne peut pas être modifi ée.



 À l'allumage avec l'interrupteur secteur, B s'affi  che.

Mode de fonctionnement C



 Allumez l'appareil au moyen de l'interrupteur (B).



 La fonction de chauffage est activée ou désactivée selon la

dernière réglage choisi.



 Safe Temp (température de sécurité) s'affi  che pendant 5 se-

condes (fi g. 3).



 La dernière valeur de consigne réglée en mode B est reprise.



 La réglage du régulateur du milieu de mise en température

avant le dernier arrêt en mode B est repris.



 Il n'est pas possible de régler ou de modifi er:

- la valeur de consigne,

- a boucle de sécurité,

- le régulateur du milieu de mise en température.



 À l'allumage avec l'interrupteur secteur, C s'affi  che..

Commutation des modes de fonctionnement



 Éteignez l'appareil au moyen de l'interrupteur secteur.



 Maintenez enfoncé le bouton rotatif (C) et allumez l'appareil

au moyen de l'interrupteur secteur. Après 2 secondes environ,

relâchez le bouton rotatif (C).



 Ordre A, B, C, A .... etc.



 Le mode de fonctionnement réglé est affi  ché au démarrage

de l'appareil, voir fi g. 10.

Boucle de sécurité

La boucle de sécurité réglable empêche que la température

du bain chauffant soit trop élevée suite à l'un des événements

suivants:

- en cas d'erreur du régulateur

- en cas de rotation involontaire du bouton rotatif "température".



 Lorsque la température de sécurité est atteinte, l'appareil

s'éteint de façon permanente.

Suite à ceci, une marche à sec du bain chauffant est détectée.



 L'appareil s'éteint de façon permanente.

La fonction de marche à sec détecte la chauffe involontaire du

bain chauffant sans liquide ainsi qu'une marche à sec résultant

de la perte d'eau due à l'évaporation à partir d'une température

de consigne réglée de 60 °C. Le message d'erreur E 26 apparaît

et le bain chauffant se coupe durablement. Voir le chapitre "Mes-

sage d'erreur" pour l'annulation.

Lorsque la boucle de sécurité est réglée, une limite supérieure de

température est fi xée entre 50 et 190 °C.
