Alexika HB 10: Montage des accessoires capot de protection et bouclier anti-projections

21



 Démarrez la fonction de chauffage à l'aide de la touche Mar-

che/Arrêt (B).



 Un symbole de chauffage animé s'affi  che à l'écran LCD, voir

fi g. 7.



 Le bain chauffant est chauffé à la température réglée.



 La température de consigne et la température réelle s'affi  chent

à l'écran LCD en fonction du milieu, voir fi g. 7.

Sélection du milieu de mise en température



 Si une valeur théorique > 90 °C est réglée, la régulation PID

est spécialement adaptée pour l'huile.



 Le symbole OIL s'affi  che à l'écran LCD, voir fi g. 8.



 Si la valeur théorique est à nouveau réglée sur 20 °C, la régu-

lation PID est spécialement adaptée pour l'eau.



 Sur l'écran LCD, le symbole OIL s'éteint à nouveau, voir fi g.

7 par exemple.

Touche "Key Lock"

Les réglages de fonctionnement peuvent être bloqués en ap-

puyant (2 secondes) sur la touche "Key Lock" (E)

p o u r

qu'aucune  modifi cation  involontaire  ne  soit  possible  pendant

le fonctionnement. C'est ce qu'indique l'allumage de la LED

de fonction rouge. En rappuyant (deux secondes) sur la touche

"Key  Lock"  (E)      ,  les

réglages de fonctionnement sont

débloqués, suite à quoi la LED de fonction rouge s'éteint.

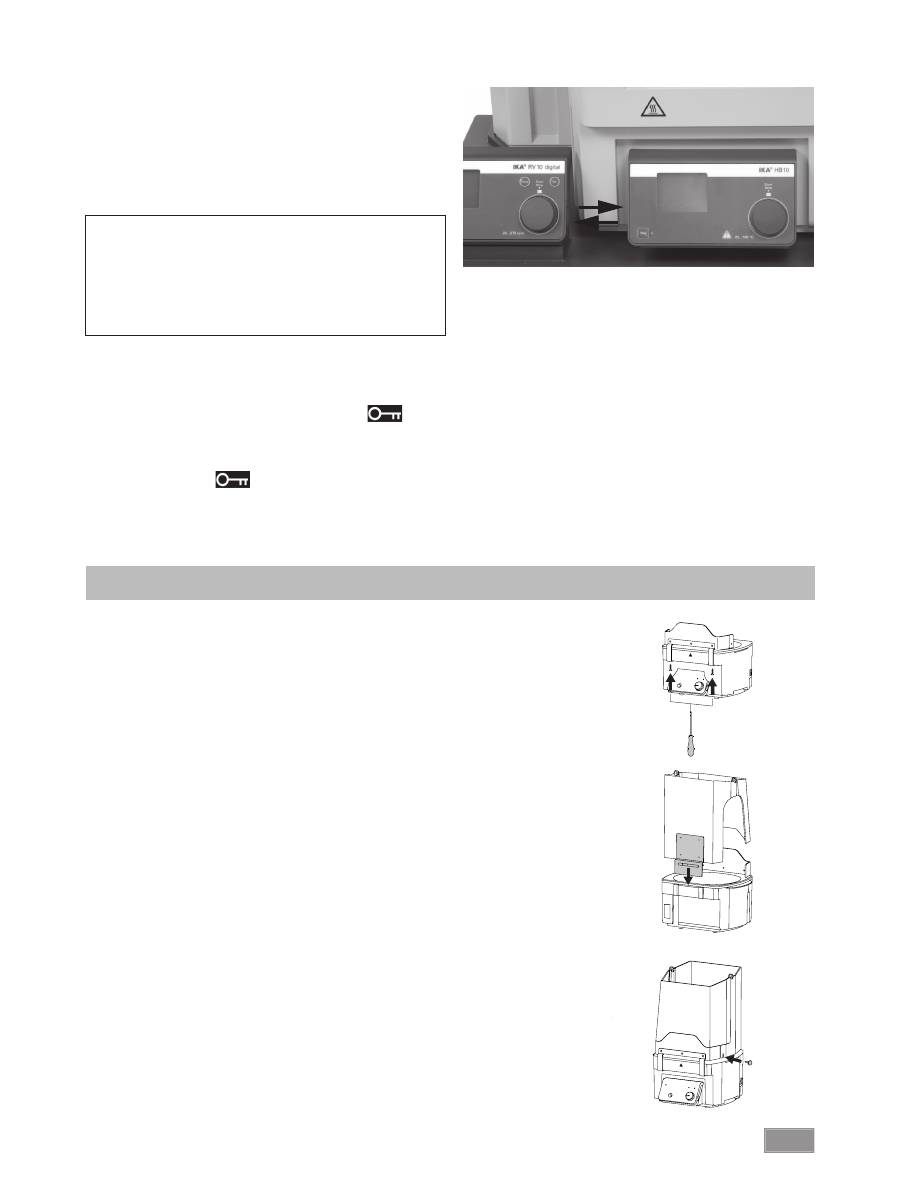

Interface

Transmission des données via des ports IR

Le bain chauffant transmet des données via des ports IR. Ceux-ci

se trouvent à gauche de l'écran du bain chauffant et à droite de

l'écran de l'unité d'entraînement. Ne placez pas d'objet entre les

deux unités de commande pour ne pas entraver la transmission

des données (fi g. 12)!

Mode Remote

L'appareil peut fonctionner en mode “Remote” avec le logiciel

de laboratoire “labworldsoft” et l’évaporateur rotatif RV 10 digi-

tal/ control. Dans ce mode, la commande au niveau de l'appareil

est impossible.



 Affi  chage à l'écran LCD, voir fi g. 9

Remarque : pour ce faire, respectez la confi guration minimale

requise et le mode d'emploi et les aides du logiciel.

Montage des accessoires capot de protection et bouclier anti-projections

Montage bouclier anti-projections HB 10.1



 Monter le bouclier anti-projections comme indiqué sur la fi gure.

- Placer le support de bouclier anti-projections sur l'arête avant du bain chauffant.

- Fixer le bouclier anti-projections en serrant les vis avec un tournevis.

Montage du capot de protection HB 10.2



 Monter le bouclier anti-projections et le capot de protection comme indiqué sur

la fi gure.

- Faire glisser la tôle pliée sur la partie arrière du capot de protection dans le rail de

guidage à l'arrière du bain chauffant.

- Visser la partie arrière et avant du capot de protection avec le bouclier anti-projections.

Fig. 15

Fig. 14

Fig. 13

IR

Fig. 12
