Auspacken

•

Auspacken

- Packen Sie das Gerät vorsichtig aus

- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf

(Post, Bahn oder Spedition)

• Lieferumfang

Heizbad IKA

®

 HB 10

- Heizbad

- Netzkabel

- Betriebsanleitung

•

Verwendung

- Temperieren von in den Badbehälter eingefüllten Medien.

- Verwendung zusammen mit den Serien der Rotationsver-

 dampfer RV 10 und RV 8.

Das Gerät darf nicht zur Zubereitung von Speisen verwen-

det werden!

Bestimmungsgemäßer Gebrauch

•

Verwendungsgebiet

- Laboratorien

- Schulen

- Apotheken

- Universitäten

Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn

das Gerät mit Zubehör betrieben wird, welches nicht vom Her-

steller geliefert oder empfohlen wird oder wenn das Gerät in

nicht bestimmungsgemäßem Gebrauch entgegen der Herstel-

lervorgabe betrieben wird oder wenn Veränderungen an Gerät

oder Leiterplatte durch Dritte vorgenommen werden.

Inbetriebnahme

Ermitteln Sie vor Inbetriebnahme die Füllmenge des Temperier-

mediums aufgrund der verwendeten Verdampferkolbengröße

(bei  Verwendung  eines  Standard  1  l  Verdampferkolbens  ca.

2,5 l Temperiermedium).

Solltemperatur einstellen



 Aktivieren Sie die SET-Funktion und bestätigen Sie den einge-

stellten Sollwert durch Drücken des Dreh-/Druckknopfes (C).



 Der Eröffnungsbildschirm Fig. 6 erscheint und für fünf Sekun-

den ist die Einstellung der Sicherheitstemperatur aktiviert. Die

Anzeige "SafeTemp" blinkt, siehe hierzu "Einstellen der Sicher-

heitstemperatur".



 Anschließend wechselt die Anzeige "SafeTemp" auf "Temp"

und die SET-Funktion ist aktiviert.



 Stellen Sie die gewünschte Heizbad-Solltemperatur durch Dre-

hen des Dreh-/Druckknopfes (C) ein, siehe Fig. 8.



 Die SET-Funktion blinkt sekundenweise.



 Bestätigen Sie den Wert durch erneutes Drücken des Dreh-/

Druckknopfes (C). Bei Nicht-Bestätigung wird der eingestellte

Wert nicht übernommen.



 Die SET-Funktion blinkt nicht mehr.



 Starten Sie den Heizvorgang durch Drücken des Dreh-/Druck-

knopfes (C).

Betriebsmodi

Betriebsmodus A



 Schalten Sie das Gerät am Geräteschalter (B) ein.



 Die Funktion Heizen ist ausgeschaltet.



 Safe Temp (Sicherheitstemperatur) wird 5 Sek. lang angezeigt

(Fig. 3).



 Der Sollwert ist auf 20 °C eingestellt.



 Der eingestellte Sollwert kann verändert werden.



 Der Regler Temperiermedium ist auf Wasser eingestellt.



 Nach einer Netzunterbrechung muss die Heizfunktion neu ge-

startet werden.



 Eingestellt bzw. verändert werden kann:

- der Sollwert,

- der Sicherheitskreis,

- der Regler Temperiermedium.



Beim Einschalten mit dem Netzschalter wird A angezeigt (Fig. 10).

Werkseinstellung: Modus A

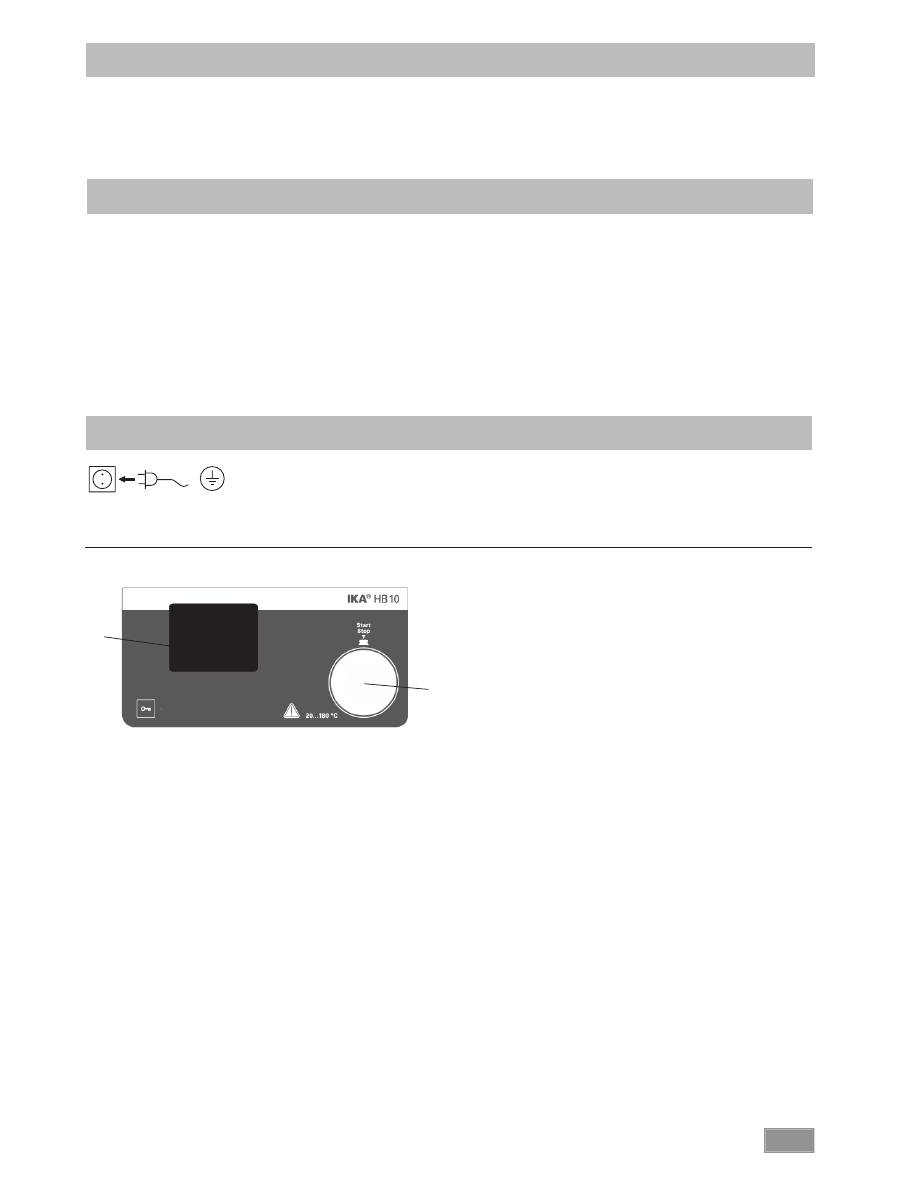

Bedienelemente, siehe Fig. 11



  Schalten  Sie  das  Gerät  am  Netzhauptschalter  (B)  ein,  siehe

Fig. 1.



 Bei jedem Einschalten werden die verwendete Software-Ver-

sion und der eingestellte Betriebsmodus angezeigt, siehe Fig.

10.



 Die Heizbadtemperatur wird vom Regelkreis des Gerätes kon-

stant gehalten, zusätzlich vom Sicherheitskreis überwacht.

Bei einem Fehlerfall im Regelkreis wird das Heizbad vom Si-

cherheitskreis bleibend ausgeschaltet.

   Ein Fehler im Regel- oder Sicherheitskreis wird auf dem Display

angezeigt, LCD- Anzeige siehe Fig. 5.

   Die Funktion Heizen läßt sich nicht mehr starten.



 Ist beim Ausschalten der Heizfunktion die Mediumstempera-

tur höher als 50 °C, erscheint auf der LCD-Anzeige OFF und

HOT im Wechsel, siehe Fig. 4 und 6.

C

D

Fig. 11

Das Gerät ist nach Einstecken des

Netzsteckers betriebsbereit.

6

Mit dem Einstellen des Sicherheitskreises wird eine obere Tempe-

raturbegrenzung zwischen 50 und 190 °C festgelegt.

1. Bei Silikonölen als Temperiermedium

Falls keine erhöhte Sicherheit notwendig ist bleibt die Tempe-

ratur des Sicherheitskreises auf 190 °C.

Temperatur des Temperiermediums steigt im Fehlerfall auf

maximal 190 °C. Dann schaltet der Sicherheitskreis das Bad

bleibend aus.

2. Bei demineralisiertem Wasser als Temperiermedium

Falls keine erhöhte Sicherheit erforderlich ist, bleibt der Ein-

stellknopf des Sicherheitskreises auf Rechtsanschlag. Solange

destilliertes Wasser im Heizbad ist, steigt die Temperatur des

Temperiermediums im Fehlerfall auf max. 100 °C. Ist das Was-

ser vollständig verdampft, steigt die Temperatur des Tempe-

riermediums auf max. 190 °C. Dann schaltet der Sicherheits-

kreis das Bad bleibend aus.

3. Bei temperaturempfi ndlichen oder leicht brennbaren Me-

dien im Rotationsverdampfer

Falls die eingestellte Badtemperatur in keinem Fall überschrit-

ten werden darf, muss der Sicherheitskreis eingestellt werden,

wie nachfolgend beschrieben.

Sicherheitskreis einstellen



 Stellen Sie innerhalb von 5 Sekunden nach Erscheinen der

LCD-Anzeige Fig. 3 auf dem Display die gewünschte Sicher-

heitstemperatur durch Drehen des Drehknopfes (C) ein.

Sicherheitskreis prüfen

Der Sicherheitskreis muss einmal im Jahr vom Anwender geprüft

werden.



 Befüllen Sie das Heizbad mit 1 l Wasser als Temperiermedium.



 Stellen Sie die Sicherheitstemperatur auf 100 °C ein.



 Stellen Sie die Solltemperatur auf 80 °C ein.



 Starten Sie die Funktion Heizen mit dem ON/OFF-Taster (B).



 Schalten Sie nach Erreichen der Solltemperatur das Heizbad

am Geräteschalter aus und wieder ein.



 Stellen Sie die Sicherheitstemperatur auf 70 °C ein.



 Damit liegt die Mediumstemperatur 10 K über der  Sicher-

heitstemperatur, der Sicherheitskreis spricht an, die LCD- An-

zeige zeigt E 24, siehe Fig. 5.

Regelung Mediumstemperatur

Die Mediumstemperatur wird über die eingestellte Sicherheits-

temperatur begrenzt. Die Regelung der Mediumstemperatur

erfolgt über einen PID-Regler. Die Mediumstemperatur wird

durch den Temperaturmessfühler PT 1000 erfasst und schnellst-

möglichst ohne Überschwingen auf die eingestellte Temperatur

aufgeheizt.

Der PID-Regler passt sich an die unterschiedlichen Temperier-

medien an und gewährt eine optimale Temperaturführung mit

geringem Temperaturdrift und Welligkeit.

Eine optimale Regelung fi ndet nur bei Durchmischung des Medi-

ums durch einen rotierenden Verdampferkolben statt.



 Stellen Sie die gewünschte Mediumstemperatur zwischen

Raumtemperatur und 180 °C durch Drehen des Drehknopfes

(C) ein. Max. einstellbare Mediumstemperatur ist Sicherheits-

temperatur minus 10 °C.



 LCD-Anzeige siehe Fig. 7

Betriebsmodus B



 Schalten Sie das Gerät am Geräteschalter (B) ein.



 Die Funktion Heizen ist ausgeschaltet.



 Safe Temp (Sicherheitstemperatur) wird 5 Sek. lang angezeigt

(Fig. 3).



 Der Sollwert ist auf 20 °C eingestellt bzw. auf die zuletzt ein-

gestellte Temperatur.



 Der Regler Temperiermedium ist auf Wasser eingestellt bzw.

auf das zuletzt eingestellte Medium.



 Nach einer Netzunterbrechung muss die Heizfunktion neu ge-

startet werden.



 Eingestellt bzw. verändert werden kann:

- der eingestellte Sollwert,

- der Regler Temperiermedium.



 Der Sicherheitskreis ist mit dem zuletzt eingestellten Wert ein-

gestellt und kann nicht verändert werden.



 Beim Einschalten mit dem Netzschalter wird B angezeigt.

Betriebsmodus C



 Schalten Sie das Gerät am Geräteschalter (B) ein.



 Die Funktion Heizen ist ein- oder ausgeschaltet je nach zuletzt

gewählter Einstellung.



 Safe Temp (Sicherheitstemperatur) wird 5 Sek. lang angezeigt

(Fig. 3).



 Der zuletzt im Modus B eingestellte Sollwert wird übernom-

men.



 Die Einstellung des Reglers für das Temperiermedium vor dem

letzten Ausschalten im Modus B wird übernommen.



 Nicht eingestellt bzw. nicht verändert werden kann:

- der Sollwert,

- der Sicherheitskreis,

- der Regler Temperiermedium.



 Beim Einschalten mit dem Netzschalter wird C angezeigt.

Umschalten der Betriebsmodi



 Schalten Sie das Gerät mit dem Netzschalter aus.



 Halten Sie den Drehknopf (C) gedrückt und schalten Sie das

Gerät mit dem Netzschalter ein. Lassen Sie nach ca. 2 Sekun-

den den Drehknopf (C) los.



 Reihenfolge A, B, C, A .... usw.



 Der eingestellte Betriebsmodus wird beim Start des Gerätes

auf dem Display angezeigt, siehe Fig. 10.

Sicherheitskreis

Der einstellbare Sicherheitskreis verhindert eine zu hohe Heiz-

badtemperatur infolge:

- eines Fehlerfalles am Regler

- von versehentlichem Drehen am Drehknopf “Temperatur”.



 Bei Erreichen der Sicherheitstemperatur schaltet das Gerät

bleibend aus.

Desweiteren wird ein Trockenlauf des Heizbades erkannt.



 Das Gerät schaltet bleibend aus.

Die Trockenlauffunktion erkennt ein unbeabsichtigtes Aufheizen

des Heizbades ohne Badfl üssigkeit sowie ein Trockenlauf durch

Wasserverlust bei Verdunsten ab einer eingestellten Solltempe-

ratur von 60 °C. Es erscheint die Fehlermeldung E 26 und das

Heizbad schaltet bleibend aus, Behebung siehe Kapitel "Fehler-

meldung"
