Elica OXYGENE: 22 Panneau de contrôle

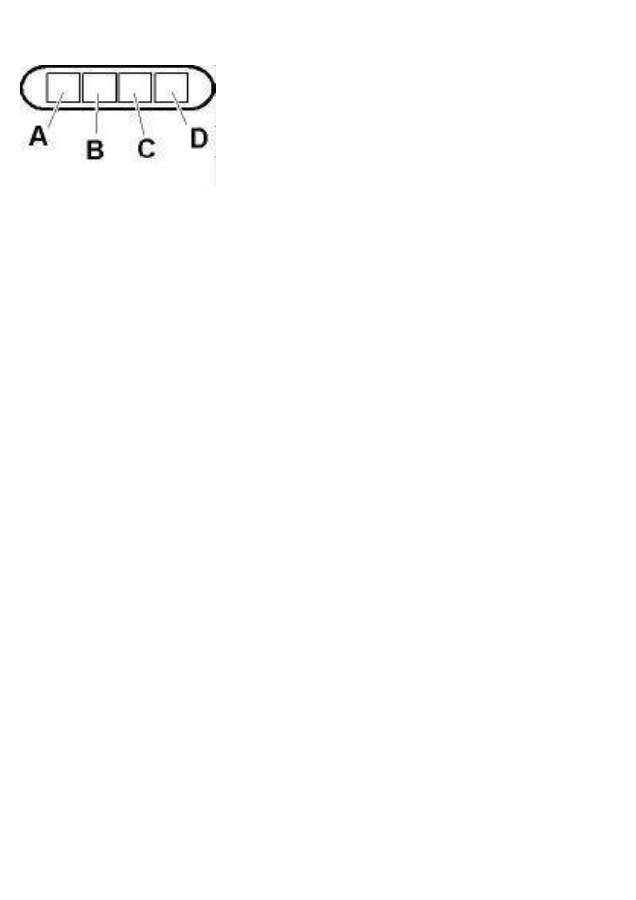

22  Panneau de contrôle

A. touche ON/OFF éclairage

B. touche OFF/ON aspiration et sélection puissance minimum

B+C. touche selection puissance d’aspriration moyenne

B+D. touche selection puissance d’aspiration maximum

Entretien

Attention! Avant toute opération de nettoyage ou

d’entretien, débrancher la hotte du circuit électrique en

enlevant la prise ou en coupant l’interrupteur général de

l’habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l’intérieur et à

l’extérieur (au moins à la même fréquence que pour l’entretien

des filtres à graisse). Pour le nettoyage, utiliser un chiffon

humidifié avec un détergent liquide neutre. Ne pas utiliser de

produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

Attention:

Il y a risque d’incendie si vous ne respectez pas les

instructions concernant le nettoyage de l’appareil et le

remplacement ou le nettoyage du filtre.

La responsabilité du constructeur ne peut en aucun cas être

engagée dans le cas d’un endommagement du moteur ou

d’incendie liés à un entretien négligé ou au non respect des

consignes de sécurité précédemment mentionnées.

Panneau

Fig. 2

Démontage:

Appuyer fortement sur le panneau vers le haut, le panneau se

décroche et tourne librement vers le bas, LE SOUTENIR EN

CONTINU AVEC LA MAIN DURANT L’OPERATION.

Dévisser le pommeau de sécurité S et décrocher le panneau

en l’enlevant des pivots de crochet.

Nettoyage:

Le panneau doit être nettoyé à la même fréquence que le filtre

anti-graisses, utiliser un chiffon humidifié avec des détergents

liquides neutres.

Eviter l’utilisation de produits contenant des abrasifs. NE PAS

UTILISER D’ALCOOL!

Montage :

Accompagner le panneau en le faisant tourner vers le haut et

appuyer afin que les pivots du panneau s’encastrent

correctement dans la fente de la hotte.

Attention! toujours vérifier que le panneau soit bien fixé à sa

place.

Filtre anti-gras

Fig. 3

Le filtre doit être nettoyé une fois par mois avec des

détergents non agressifs, à la main ou dans le lave-vaisselle à

faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle

peut en provoquer la décoloration. Toutefois, les

caractéristiques de filtrage ne seront en aucun cas modifiées.

Enlever le châssis de support filtre en tournant de 90°  les

boutons  (g) qui le fixent à la hotte.

Filtre à charbon actif (uniquement pour version  recyclage)

Fig. 5

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois avec

de l’eau chaude et au moyen de détergents appropriés ou

dans le lave-vaisselle à 65°C (dans le cas de lavage dans le

lave-vaisselle suivre un cycle de lavage complet sans

vaisselle à l’intérieur).

Enlever l’eau qui excède en faisant attention de ne pas

abîmer le filtre, ensuite le mettre dans le four pendant 10

minutes à 100°C pour le sécher définitivement. Remplacer le

coussinet tous les 3 ans et chaque fois que le filtre sera

abîmé.

Montage

Placer le rembourrage autour du filtre à graisse et le fixer à

l’aide des dispositifs de blocage prévus.

Appliquer le couvercle supérieur et le fixer à l’aide du ressort

de fixation.

Pour l’opération de démontage procéder en sens inverse.

Remplacement des lampes

Fig. 4

Débrancher l’appareil du réseau électrique

Attention!  Avant de toucher les lampes, assurez-vous

qu’elles soient froides.

1.  sortir la protection en utilisant un petit tournevis à lame

plate ou tout autre outil similaire.

2.  Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max

- G4 (Adaptée à un système d’éclairage ouvert), en

ayant soin de ne pas les toucher avec les mains.

3.  Refermer le plafonnier (fixation par encliquetage).

Dans l’éventualité où l’éclairage ne devait pas fonctionner,

vérifier si les lampes ont été introduites correctement dans

leur logement, avant de contacter le service après-vente.
