ASRock Z77E-ITX: 1. Introdução

109

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

1.  Introdução

Gratos por comprar nossa placa–mãe

Z77E-ITX

 um produto con

fi

 ável feito com AS-

Rock um estrito controle de qualidade consistente. Com um excelente desempenho,

essa placa é dotada de um projeto robusto que atende a ASRock de compromisso

com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especi

fi

 cações da placa mãe e o software de BIOS poderiam

ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso.

Em caso de qualquer modi

fi

 cação deste manual, a versão atualizada

estará disponível no website de ASRock sem prévio aviso. Pode também

encontrar as listas das mais recentes placas VGA e das CPUs suportadas

no site da web da ASRock.

Website de ASRock    http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor visite

o nosso sítio da internet para informação especí

fi

 ca acerca do modelo que

está a utilizar.

 www.asrock.com/support/index.asp

1.1  Este pacote contém

Placa-mãe ASRock

Z77E-ITX

(Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm)

Guia de instalação rápida da ASRock

Z77E-ITX

CD de suporte da placa ASRock

Z77E-ITX

Dois cabo de dados ATA Serial (SATA) (Opcional)

Uma Antena ASRock WiFi 2.4GHz (Opcional)

DVI-to-D-Sub conversor (Opcional)

Uma proteção I/O

A ASRock recorda-lhe...

Para obter melhor desempenho em Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit, recomendamos que de

fi

 na a opção Con

fi

 guração  de Ar-

mazenamento na BIOS para o modo AHCI. Para mais detalhes acerca

da con

fi

 guração da BIOS consulte o “Manual de utilizador” no nosso CD

de suporte.

110

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

1.2  Especificações

 Plataforma

- Formato Mini-ITX: 6,7 pol. x 6,7 pol., 17,0 cm x 17,0 cm

- Design de condensadores banhados a ouro de alta qualidade

  (Condensadores de polímeros condutores de alta qualidade

  100% fabricados no Japão)

CPU

- Suporta Intel

®

 Core

TM

 i7 / i5 / i3 de 3ª e 2ª geração no pacote

  LGA1155

- Design de Poder Digital

- Alimentação de 6 + 2 fases

- Suporta a tecnologia Intel

®

 Turbo Boost 2.0

- Suporta K-Series desbloqueado CPU

- Suporta a tecnologia Hyper-Threading (veja o

AVISO 1

)

- Suporta a tecnologia Rapid Start da Intel

®

 e a tecnologia

  Smart Connect com CPU Ivy Bridge da Intel

®

Chipsets

- Intel

®

 Z77

Memória

- Suporte à tecnologia de memória de duplo canal

  (veja o

AVISO 2

)

- 2 x slots de DDR3 DIMM

- Suporta memória DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

  (OC)/1600/1333/1066, não ECC, sem tampão

- Capacidade máxima de memória do sistema: 16GB

  (veja o

AVISO 3

)

- Suporta Extreme Memory Pro

fi

 le (XMP)1.3/1.2 da Intel

®

 Slots de

-

1 x slot de PCI Express 3.0 x16 (PCIE1: versão x16)

Expansão

  (veja o

AVISO 4

)

  * O modo PCIE 3.0 apenas é suportado com a CPU Ivy Bridge

    da Intel

®

 A CPU Sandy Bridge da Intel

®

 apenas suporta o

    modo PCIE 2.0.

- 1 x ranhura de mini-PCI Express: Para o módulo WiFi

VGA integrado

* As saídas Intel

®

 HD Graphics Built-in Visuals e VGA são

  suportadas apenas por processadores com GPU integrada.

- Suporta Intel

®

 HD Graphics Embutido Visuals: Intel

®

 Quick

  Sync Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 com Intel

®

 Ivy Bridge CPU, Pixel

  Shader 4.1, DirectX 10.1 com processadores Intel

®

 Sandy

  Bridge CPU

- Memória partilhada máxima 1760MB (veja o

AVISO 5

)

- Multi opções de saída VGA: DVI, HDMI, DisplayPort e D-Sub

  com DVI-to-D-Sub conversor (veja o

AVISO 6

)

111

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

- Suporta HDMI 1.4a Tecnologia com resolução máxima até

  1920x1200 @ 60Hz

- Suporta DVI com resolução máxima até 1920x1200 @ 60Hz

- Suporta DisplayPort com resolução máxima até 2560x1600 @

  60Hz

- Suporta D-Sub com resolução máxima até 2048x1536 @

  75Hz

- Suporta as funções Auto Lip Sync (Sincronização automática

  do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e

  HBR (áudio de taxa de bits elevada) com HDMI (é necessário

  um monitor compatível com a norma HDMI) (veja o

AVISO 7

)

- Suporta função HDCP com portas DVI, HDMI e DisplayPort

- Suporta a norma Blu-ray de alta de

fi

 nição 1080p (BD) / e a

  reprodução de DVDs de alta de

fi

 nição com portas DVI, HDMI

  e DisplayPort

Áudio

- Áudio HD de 7.1 canais com protecção de conteúdo

  (Realtek ALC898 Audio Codec)

- Suporte áudio Blu-ray superior

- Suporta TruStudio

TM

 da THX

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Suporta Wake-On-LAN

- Suporta Ethernet com E

fi

 ciência Energética 802.3az

- Suporta PXE

 Wireless LAN

 Módulo

WiFi-802.11n

- 300Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps

  IEEE 802.11b

- Suporta o modo de Estação (Modo de infra-estrutura e modo

Ad-hoc)

Entrada/Saída

I/O

Panel

pelo painel

- 2 x portas de Antena

- 1 x porta para teclado/mouse PS/2

- 1 x porta DVI-I

- 1 x porta HDMI

- 1 x DisplayPort

- 1 x Porta de saída SPDIF óptica

- 2 x portas USB 2.0 padrão

- 1 x Conector eSATA2

- 4 x portas USB 3.0 padrão

- 1 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

  VELOCIDADE)

- 1 x Interruptor para limpar o CMOS com LED

112

ASRock  Z77E-ITX  Motherboard

- Ficha de áudio HD: Altifalante traseiro/Central/Baixos/Entrada

  de linha/Altifalante frontal/Microfone (veja o

AVISO 8

)

 SATA3

- 2 x conectores SATA3 a 6,0 Gb/s, com suporte para RAID

  (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e Intel

  Smart Response Technology), NCQ, AHCI e funções Hot Plug

 USB3.0

- 2 x Portas USB 3.0 traseiras através de Z77 da Intel

®

, com

  suporte para USB 1.0/2.0/3.0 até 5Gb/s

- 2 x Portas USB 3.0 traseiras através de ASM1042 da

  ASMedia, com suporte para USB 1.0/2.0/3.0 até 5Gb/s

- 1 x Conector USB 3.0 frontal (suporta 2 portas USB 3.0)

  através de Z77 da Intel

®

, com suporte para USB 1.0/2.0/3.0

  até 5Gb/s

 Conectores

- 2 x conectores SATA2 a 3,0 Gb/s, com suporte para RAID

  (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e Intel

  Smart Response Technology), NCQ, AHCI e funções Hot Plug

- 1 x conector mSATA 3,0 Gb/s (Conector de Unidade de

  Estado Sólido), suporta RAID (RAID 0, RAID 1, RAID 5, RAID

  10, Intel Rapid Storage e Intel Smart Response Technology),

  funções NCQ, AHCI e Full-size

módulo de mini-PCI Express

-

2 x conectores SATA3, suporte a taxa de transferência de

  dados de até 6,0 Gb/s

- 1 x Conector CIR

- Conector do ventilador da CPU/chassis

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector Áudio do painel frontal

- 2 x cabezal USB 2.0 (suporta 4 portas USB 2.0)

- 1 x cabezal USB 3.0 (suporta 2 portas USB 3.0)

BIOS

- 64Mb BIOS UEFI o

fi

 cial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, VCCSA Voltage Multi-adjustment

 CD de suporte

- Controladores, utilitários, software antivírus (Experimentacao

  Versao), CyberLink MediaEspresso 6.5 versão de

  demonstração, ASRock MAGIX Multimedia Suite - OEM

 Funcionalidade

- ASRock Extreme Tuning Utility (AXTU) (veja o

AVISO 9

)

 Única

- ASRock Instant Boot

- ASRock Instant Flash (veja o

AVISO 10

)

- ASRock APP Charger (veja o

AVISO 11

)

Po

rtuguês

113

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

- ASRock SmartView (veja o

AVISO 12

)

- ASRock XFast USB (veja o

AVISO 13

)

- ASRock XFast LAN (veja o

AVISO 14

)

- ASRock XFast RAM (veja o

AVISO 15

)

- ASRock Crashless BIOS (veja o

AVISO 16

)

- ASRock OMG (Online Management Guard) (veja o

AVISO 17

)

- ASRock Internet Flash (veja o

AVISO 18

)

- Lucid Virtu Universal MVP (veja o

AVISO 19

)

  * Lucid Virtu Universal MVP é suportado apenas por

    processadores com GPU integrada.

- Booster híbrido:

- Controlo contínuo de frequência da CPU

  (veja o

AVISO 20

)

- ASRock U-COP (veja o

AVISO 21

)

- B.F.G. (Boot Failure Guard)

- Good Night LED

Monitor do HW

- Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador

- Tacômetros de ventilador do chassis

- Ventoinha silenciosa para a CPU/chassis (Permitir velocidade

  Chassis Auto-Ajuste de temperatura da CPU)

- CPU/Chassis Fan Controle Multi-Velocidade

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Sistema

- Microsoft

®

 Windows

®

 7 / 7 de 64 bits / Vista

TM

/ Vista

TM

de 64

Operacional

  bits / XP / XP de 64 bits (veja o

AVISO 22

)

 Certi

fi

 cações

- FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

   EuP Ready”) (veja o

AVISO 23

)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

AVISO

Tenha em atenção que a operação de overclocking envolve alguns riscos, nomeadamente

no que diz respeito ao ajuste das de

fi

 nições do BIOS, à aplicação da tecnologia Untied

Overclocking ou à utilização de ferramentas de overclocking de terceiros. O overclocking

pode afectar a estabilidade do seu sistema ou até mesmo causar danos ao nível

dos componentes e dispositivos que integram o sistema. Esta operação é da total

responsabilidade do utilizador. Não nos responsabilizamos pelos possíveis danos

resultantes do overclocking.

114

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

AVISO!

1.  Sobre a con

fi

 guração da “Tecnologia Hyper Threading”, consulte a

página 47 do Manual do Usuário no CD de suporte. (Somente inglês)

2.  Esta placa-mãe suporta a tecnologia de memória de duplo canal. Antes

de implementar a tecnologia de memória de duplo canal, certi

fi

 que-se

de ler o guia de instalação dos módulos de memória na página 19.

3.  Devido às limitações do sistema operativo, o tamanho real da memória

pode ser inferior a 4 GB uma vez que uma parte desta está reservada

para utilização pelo sistema operativo no âmbito do Windows

®

7 /

Vista

TM

 / XP. No caso da CPU de 64 bits do Windows

®

 OS, esta limita-

ção não existe. Pode usar a função ASRock XFast RAM para utilizar a

memória que o Windows

®

 não pode utilizar.

4.  Apenas as ranhuras PCIE1 suportam a velocidade Gen 3. Para que a

placa PCI Express funcione à velocidade Gen 3, deve instalar a CPU Ivy

Bridge. Se instalar a CPU Sandy Bridge, a placa PCI Express apenas

funcionará à velocidade PCI Express Gen 2.

5.  O máximo tamanho de memória compartilhada é de

fi

 nido por vendedor

de chipset e é sujeito a mudar. Veri

fi

 que o Intel

®

 website para a última

informação.

6.  Pode optar por usar apenas dois dos três monitores. Os monitores DVI,

HDMI e DisplayPort não podem ser activados ao mesmo tempo. Para

além disso, com o adaptador DVI-para-HDMI a porta DVI pode suportar

as mesmas funções que a porta HDMI.

7.  As funções xvYCC e Deep Color (Profundidade da cor) apenas são su-

portadas no Windows

®

 7 64-bits / 7. O modo Deep Color (Profundidade

da cor) apenas será activado se o monitor suportar 12bpc em EDID. A

função HBR é suportada no Windows

®

 7 64-bits / 7 / Vista

TM

 64-bits /

Vista

TM

.

8.  Para a entrada de microfone, esta placa principal suporta os modos

estéreo e mono. Para a saída de áudio, esta placa principal suporta os

modos de 2 canais, 4 canais, 6 canais e 8 canais. Consulte a tabela na

página 4 para obter informações acerca das ligações mais adequadas.

9.  ASRock Extreme Tuning Utility (AXTU) é uma ferramenta completa para

ajustar diferentes funções do sistema através de uma interface fácil de

utilizar, que inclui o Monitor de Hardware, Controlo de Ventoinha, Over-

clocking, OC DNA e IES. O Monitor de Hardware, exibe as principais

informações do sistema. O Controlo de Ventoinha, permite ajustar a ve-

locidade da ventoinha e a temperatura. Em Overclocking, poderá ajustar

a frequência da CPU para melhorar o desempenho do sistema. Em OC

DNA, pode guardar as suas de

fi

 nições de OC como um per

fi

 l e partilhar

com os seus amigos. Os seus amigos poderão carregar o per

fi

 l de OC

nos seus sistemas para obter as mesmas de

fi

 nições de OC. Em IES

(Poupança de Energia Inteligente), o regulador de tensão pode reduzir o

número de fases de saída para aumentar a e

fi

 ciência quando os núcleos

de CPU estiverem inactivos sem diminuir o desempenho de processa

115

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

mento. Visite a nossa página Web para obter instruções acerca da

utilização do ASRock Extreme Tuning Utility (AXTU).

Página Web da ASRock: http://www.asrock.com

10.  ASRock Instant Flash est un utilitaire de

fl

 ash du BIOS

fl

 ash intégré dans

la ROM Flash. Cet outil pratique de mise à jour du BIOS vous permet de

mettre à jour le BIOS du système sans entrer d’abord dans un système

d’exploitation tel que MS-DOS ou Windows

®

. Avec cet utilitaire, vous

pouvez appuyer sur la touche <F6> pendant le POST ou sur la touche

<F2> durant le menu de con

fi

 guration du BIOS pour accéder à ASRock

Instant Flash. Lancez simplement cet outil etenregistrez le nouveau

fi

 chier BIOS sur votre lecteur

fl

 ash USB, sur une disquette ou un disque,

avant de pouvoir mettre à jour votre BIOS en quelques clics seulement,

sans préparer de disquette supplémentaire ni d’autre utilitaire

fl

 ash

compliqué. Veuillez noter que le lecteur

fl

 ash USB ou le disque dur doit

utiliser le système de

fi

 chiers FAT32/16/12.

11.  Se pretende carregar os seus dispositivos Apple, como o iPhone/iPad/

iPod Touch, de forma mais rápida e menos limitada, a ASRock preparou

para si uma solução fantástica, o ASRock APP Charger. Instale o contro-

lador APP Charger para que o seu iPhone carregue mais rapidamente a

partir do computador, até 40% mais rápido do que antes. O ASRock APP

Charger permite-lhe carregar rapidamente vários dispositivos Apple em

simultâneo e suporta até o carregamento quando o seu PC entrar em

modo de Espera (S1), Suspensão (S3), Hibernação (S4) ou desligado

(S5). Com o controlador APP Charger instalado, poderá desfrutar facil-

mente da melhor experiência de carregamento.

Web site da ASRock: http://www.asrock.com/Feature/AppCharger/index.

asp

12.  O SmartView, uma nova função para navegadores de Internet, é uma

página inicial inteligente para o IE que combina os seus sites mais

visitados, o seu histórico, os seus amigos do Facebook e o seu feed de

notícias em tempo real numa página avançada para oferecer uma expe-

riência de Internet mais pessoal. As placas principais da ASRock estão

equipadas exclusivamente com o utilitário SmartView que lhe permite

manter-se facilmente em contacto com os seus amigos. Para utilizar a

funcionalidade SmartView, certi

fi

 que-se de que a sua versão de SO é

Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

 64 bit, e que a versão do seu

navegador é IE8.

Página Web da ASRock: http://www.asrock.com/Feature/SmartView/

index.asp

13.  O ASRock XFast USB pode aumentar a velocidade dos dispositivos de

armazenamento USB. A velocidade poderá depender das propriedades

dos dispositivos.

14.  O ASRock XFast LAN proporciona um acesso à Internet mais rápido,

que inclui os benefícios abaixo. Prioritização de Aplicações LAN: O

utilizador pode con

fi

 gurar a prioridade da aplicação de forma ideal e/ou

pode adicionar novos programas. Menor Latência nos Jogos: Depois de

116

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

 de

fi

 nir maior prioridade para o jogo on-line, pode baixar a latência no

 jogo.

Traf

fi

 c Shaping: Pode assistir a vídeos do Youtube em HD e trans-

ferir

fi

 cheiros em simultâneo. Análise em tempo real dos seus dados:

Com a janela de estado, pode reconhecer facilmente os

fl

 uxos de dados

das suas transferências actuais.

15.  ASRock XFast RAM é uma nova função incluída ao utilitário ASRock Ex-

treme Tuning Utility (AXTU). Esta função utiliza totalmente o espaço de

memória que não pode ser utilizado pela CPU no SO Windows

®

 OS de

32 bits. A função ASRock XFast RAM diminui o tempo de carregamento

de Web sites visitados anteriormente, tornando a navegação na Internet

mais rápida. E aumenta 5 vezes a velocidade do Adobe Photoshop. Out-

ra vantagem da função ASRock XFast RAM é a redução da frequência

de acesso aos SSD ou HDD aumentando assim a sua duração.

16. O ASRock Crashless BIOS permite que os utilizadores actualizem a

sua BIOS sem receio de falhas. Se ocorrer uma interrupção de energia

durante o processo de actualização da BIOS, o ASRock Crashless BIOS

retoma automaticamente o processo de actualização da BIOS após o

restabelecimento da energia. Tenha em atenção que será necessário co-

locar os

fi

 cheiros da BIOS no directório de raiz do seu disco USB. Esta

funcionalidade apenas é suportada em portas USB 2.0.

17.  Através do OMG os administradores podem interditar ou impedir o

acesso à internet em horários especí

fi

 cos. É possível escolher entre

[Todos os dias], [Dia útil] ou [Dias úteis e

fi

 ns-de-semana] e depois

agendar as horas de início e

fi

 m do acesso à Internet concedido a outros

utilizadores. Para impedir que os utilizadores contornem o OMG, são

necessárias contas de convidado sem permissão para modi

fi

 car a hora

do sistema.

18.  O Internet Flash procura actualizações do

fi

 rmware UEFI disponíveis

nos nossos servidores. Por outras palavras, o sistema é capaz de

detectar automaticamente o UEFI mais recente nos nossos servidores

e actualizá-lo sem entrar no SO Widows. Tenha em atenção que deverá

estar a utilizar um computador con

fi

 gurado com DHCP para activar esta

função.

19.  A tecnologia VIRTU Universal MVP inclui as funções básicas da tecno-

logia Virtu Universal a qual permite virtualizar a GPU integrada e a GPU

discreta para que seja possível desfrutar do que de melhor ambas têm

para oferecer. Esta tecnologia inclui também a tecnologia Virtual Vsync™

a qual proporciona uma qualidade visual sem compromissos. Graças às

vantagens proporcionadas pela tecnologia HyperFormance, a tecnologia

VIRTU Universal MVP melhora o desempenho ao nível dos jogos através

da redução inteligente das tarefas de rendering entre a CPU, a GPU e o

monitor.

20.  Embora esta placa principal ofereça controlo contínuo, não recomenda-

mos que aumente a velocidade do processador. Outras frequências dife-

rentes das frequências de barramento da CPU recomendadas poderão

causar instabilidade no sistema ou dani

fi

 car a CPU.

117

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

21.  Assim que se detecta um superaquecimento na CPU, o sistema se

desliga automaticamente e o botão de energia do chassis

fi

 ca inativo.

Cheque o ventilador da CPU na placa–mãe, para veri

fi

 car se está funcio-

nando corretamente antes de religar o sistema.  Para melhorar a dissipa-

ção de calor, lembre-se de aplicar o material de interface térmica entre o

processador e o dissipador de calor.

22.  ASRock XFast RAM não é suportada nos sistemas operativos Microsoft

®

Windows

®

 XP / XP de 64 bits. A tecnologia Smart Connect da Intel

®

 e

portas USB 3.0 da Intel

®

 não é suportada nos sistemas operativos Micro-

soft

®

 Windows

®

 Vista

TM

 / Vista

TM

 de 64 bits / XP / XP de 64 bits.

23.  EuP, que signi

fi

 ca Energy Using Product (Produto que Utiliza Energia),

foi uma provisão regulada pela União Europeia para de

fi

 nir o consumo

de energia para o sistema concluído. De acordo com a EuP, a corrente

AC total do sistema concluído deverá ser inferior a 1.00W no estado de

modo desligado. Para satisfazer a norma EuP, é necessário uma placa-

mãe e uma fonte de alimentação eléctrica que estejam em conformidade

com a norma EuP. De acordo com a sugestão da Intel, a fonte de alimen-

tação em conformidade com a norma EuP deve satisfazer o padrão, isto

é, a e

fi

 ciência energética de reserva de 5v deve ser superior a 50% com

um consumo de corrente de 100 mA. Para selecção da fonte de alimen-

tação em conformidade com a norma EuP, recomendamos que con

fi

 rme

com o fabricante da fonte de alimentação para mais detalhes.

118

ASRock  Z77E-ITX  Motherboard

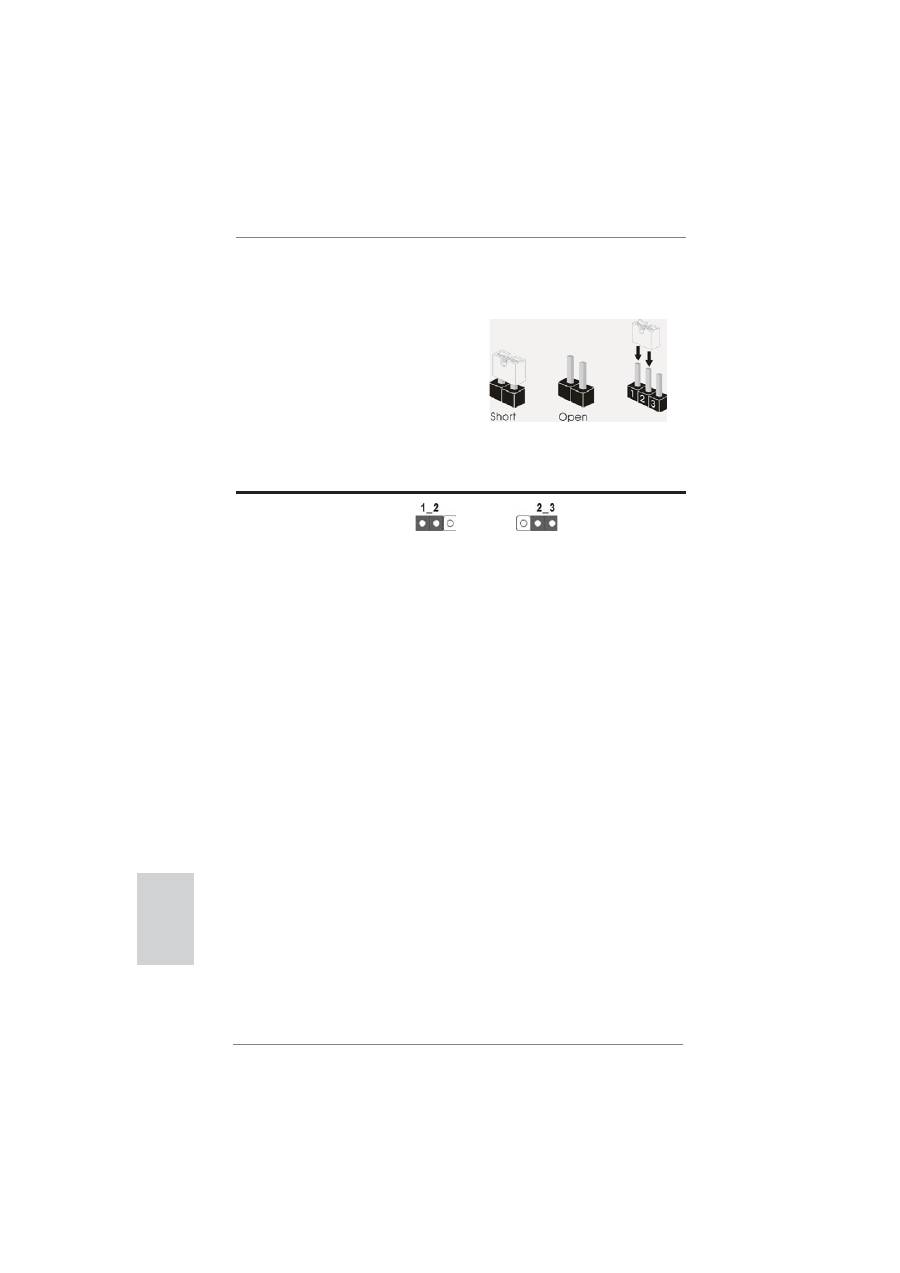

1.3  Configuração dos Jumpers

A ilustração mostra como os jumpers são

con

fi

 gurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper

                Con

fi

 guração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2,  No. 11)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da con

fi

 guração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da con

fi

 guração do sistema. Para

limpar e recon

fi

 gurar os parámetros do sistema a con

fi

 guração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper  depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

Con

fi

 guração-padrão

Limpar o CMOS

Po

rtuguês

119

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

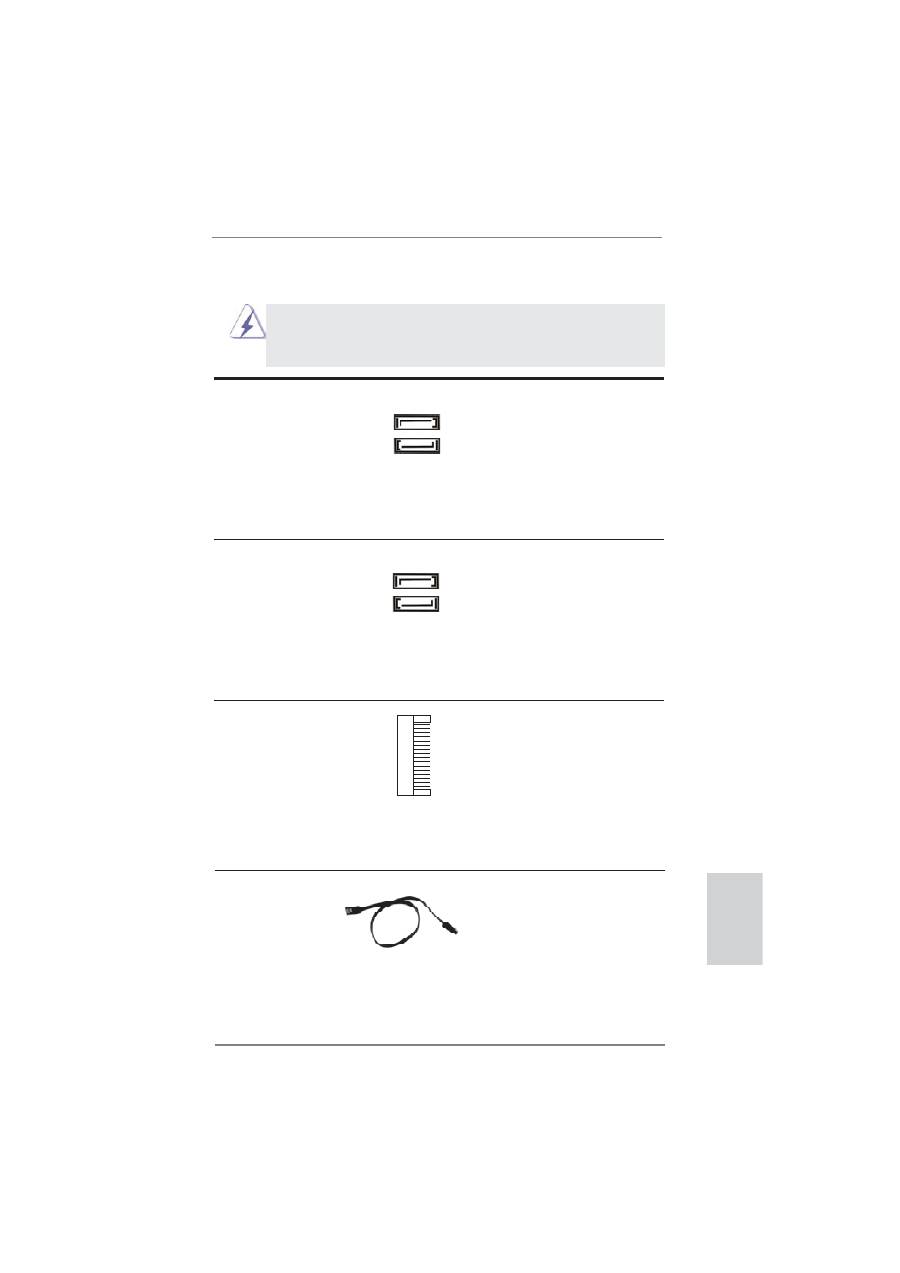

Conectores ATA2 Serial

Estes dois conectores Serial

(SATA_2: veja a folha 2, No. 4)

ATA (SATA2) suportam

(SATA_3: veja a folha 2, No. 1)

unidades de disco rígido SATA

ou SATA2 como dispositivos de

 armazenamento

internos.

A

atual interface SATA2 permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Conectores ATA3 Serial

Estes dois conectores Serial

(SATA3_0: veja a folha 2, No. 3)

ATA (SATA3) suportam

(SATA3_1: veja a folha 2, No. 2)

unidades de disco rígido SATA

ou SATA3 como dispositivos de

 armazenamento

internos.

A

atual interface SATA3 permite

uma taxa de transferência de

dados de até 6.0 Gb/s.

Cabo de dados

Tanto a saída do cabo de Serial

ATA (SATA)

dados SATA pode ser

(opcional)

conectado ao disco rígido SATA

/ SATA2 / SATA3 quanto o

conector SATA2 / SATA3 na

 placa

mãe.

1.4  Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

SATA_3

SATA_2

Conector mSATA

Este conector mSATA pode ser

(veja a folha 3,  No. 23)

usado para conectar uma

Unidade de Estado Sólido

(SSD) para um dispositivo de

 armazenamento

interno.

A

interface mSATA actual permite

uma taxa de transferência de

dados até 3.0 Gb/s.

SATA3_1

SATA3_0

120

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

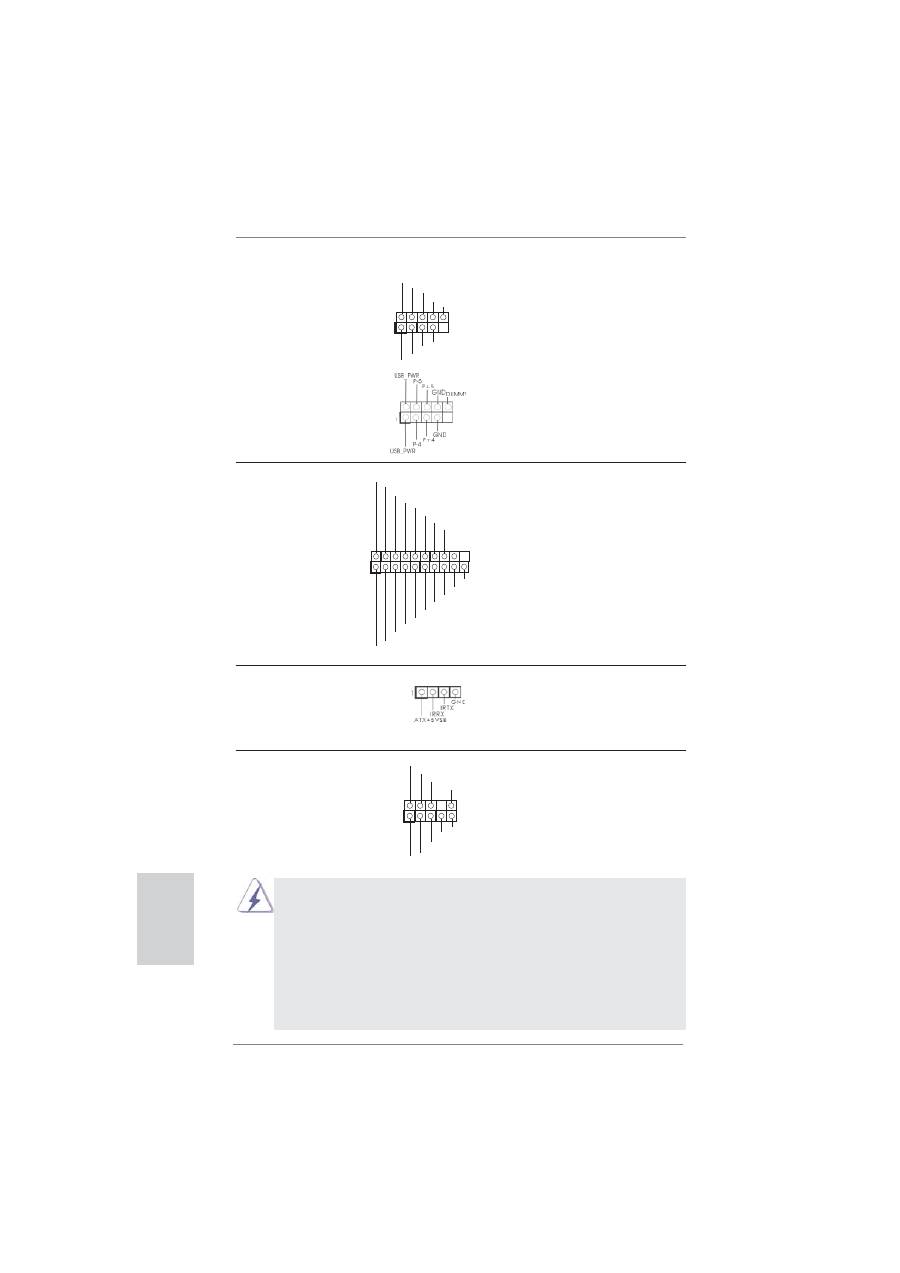

Cabezal USB 3.0

Além das quatro portas USB 3.0

(USB3_3_4 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 8)

entrada/saída, há um ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

Conector do módulo de

Este conector pode ser utilizado

infravermelhos

para ligar o receptor do controlo

(CIR1 de 4 pinos)

 remoto.

(veja a folha 2,  No. 7)

Conector Áudio do painel

Esta é uma interface para o

frontal

cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 19)

controle convenientes dos

dispositivos de áudio.

1

DUMMY

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P0_D+

IntA_P0_D-

GND

IntA_P0_SSTX+

IntA_P0_SSTX-

GND

IntA_P0_SSRX+

IntA_P0_SSRX-

Vbus

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. Áudio de elevada de

fi

 nição que suporta a sensibilidade da tomada,

    mas o

fi

 o do painel existente no chassis tem de suportar HDA para

    funcionar correctamente. Siga s instruções que aparecem no manual

    e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

    do painel frontal, como a

fi

 gura abaixo mostra:

    A. Ligue o Mic_IN (MIC) ao MIC2_L.

    B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

    C. Ligue o Ground (GND) ao Ground (GND).

Cabezal USB 2.0

Além das dois portas USB 2.0

(USB2_3 de 9 pinos)

por defeito no painel de

(veja a folha 2, No. 5)

entrada/saída, há dois ligações

USB 2.0 nesta placa-mãe.

Cada ligação USB 2.0 pode

suportar dois portas USB 2.0.

(USB4_5 de 9 pinos)

(veja a folha 2, No. 6)

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

121

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

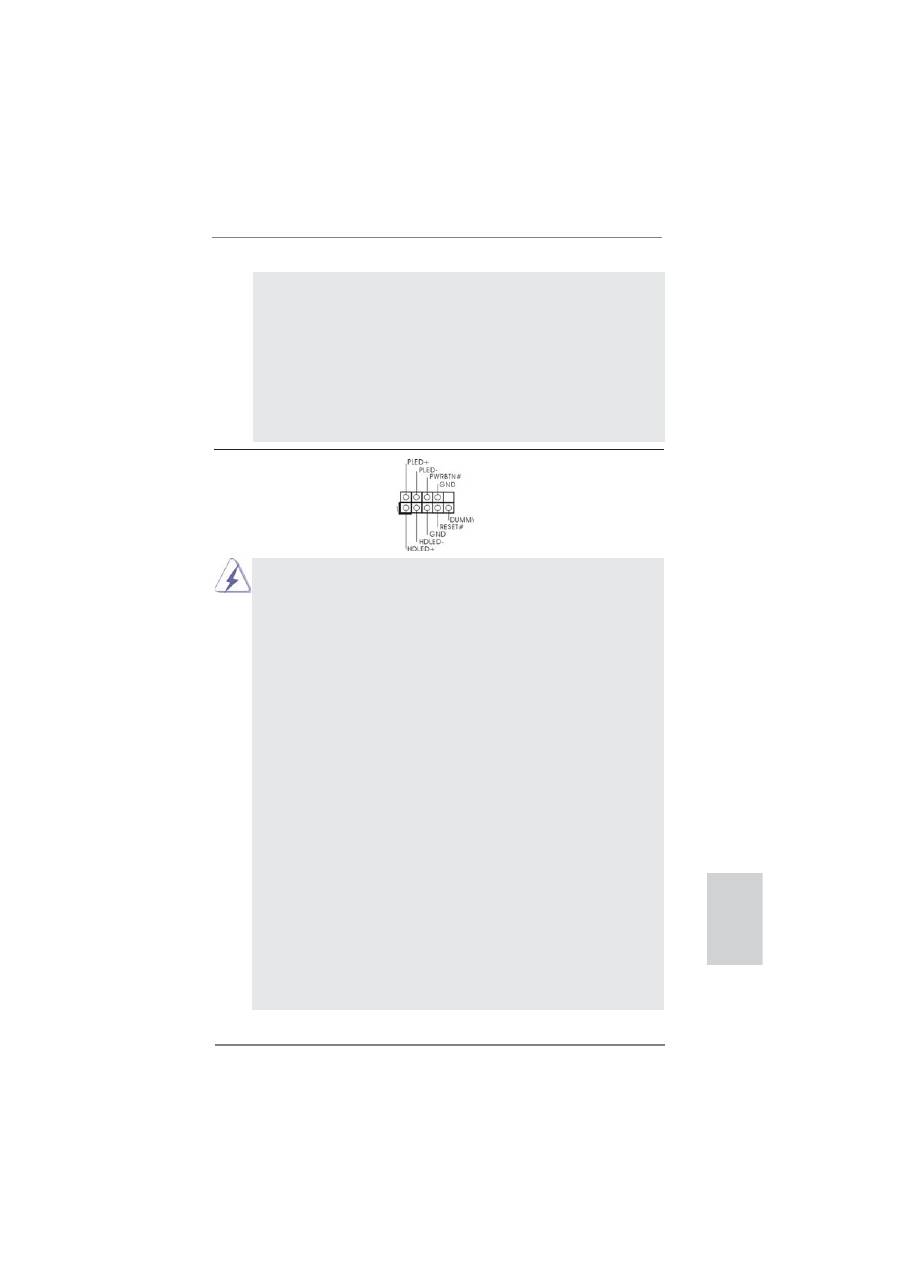

Conector do painel do sistema

Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 17)

 sistema.

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode con

fi

 gu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED

fi

 cará acesso quando o sistema estiver em funcionamento. O LED

fi

 cará intermitente quando o sistema estiver no estado de suspensão S1/

S3. O LED

fi

 cará desligado quando o sistema estiver nos estados de sus-

pensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED

fi

 cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certi

fi

 que-se que os

fi

 os e os pinos têm

uma correspondência exacta.

    D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

        necessita de os ligar para o painel de áudio AC’97.

    E. Para activar o microfone frontal.

         Para os Sistemas Operativos Windows

®

 XP / XP 64 bits:

        Seleccione “Misturador”. Seleccione “Gravador”. Depois clique

         em “Microfone frontal”.

              Para os Sistemas Operativos Windows

®

 7 / 7 64-bit / Vista

TM

 /

              Vista

TM

 64-bit:

              Aceda ao separador “Microfone frontal” no painel de Controlo

              Realtek. Ajuste o “Volume de gravação”.

122

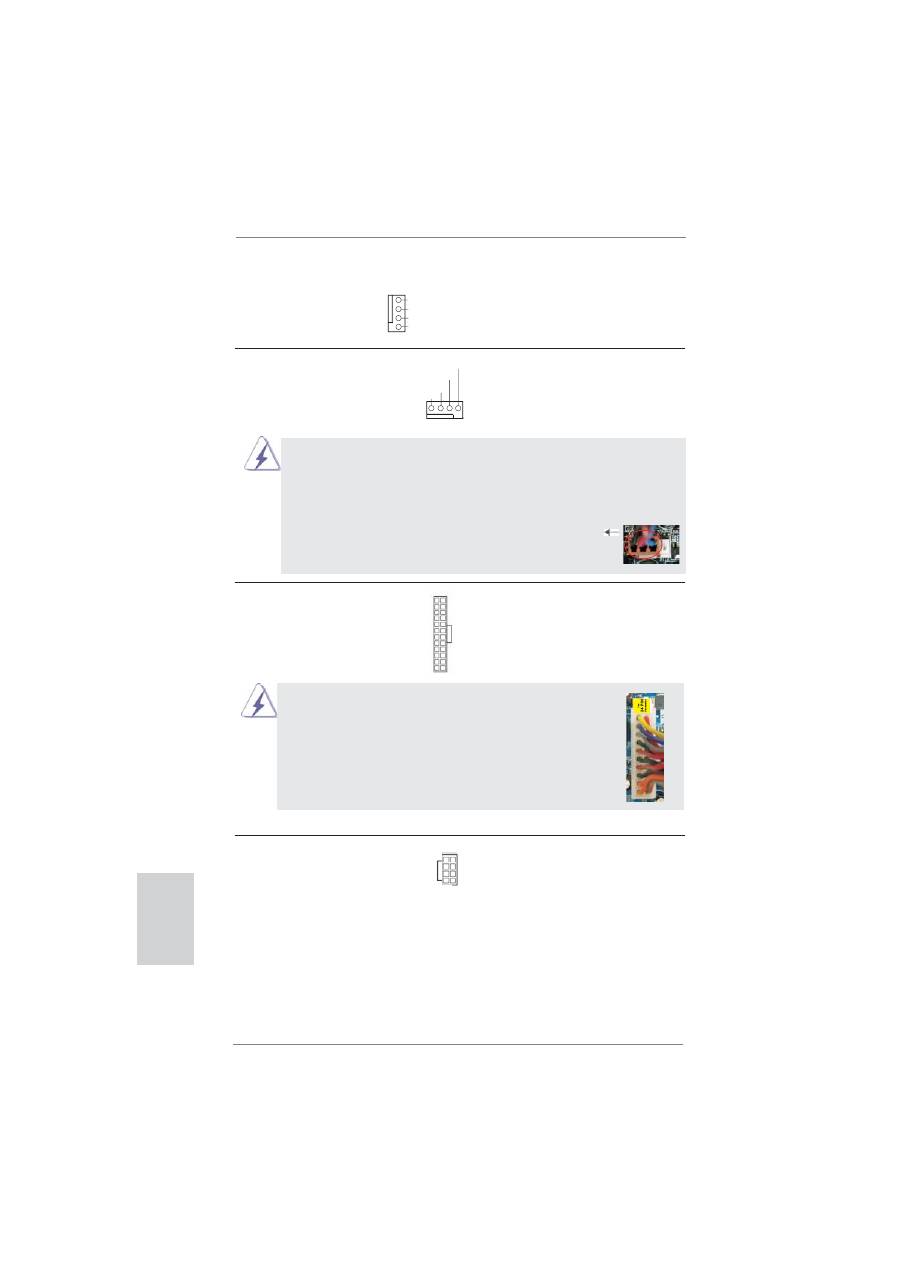

ASRock  Z77E-ITX  Motherboard

Po

rtuguês

Conector do ventilador da

Ligue o cabo do ventilador da

CPU

CPU, coincidindo o

fi

 o preto

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

(veja a folha 2, No. 10)

       Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

    (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

    mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

    uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

    placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

Conector de força do ATX

Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 16)

Instalação da Fonte de alimentação ATX de 20 Pinos

       Embora esta placa-mãe providencie um conector de energia ATX

     de 24 pinos, pode apesar disso funcionar com a adapta-ção de

     uma fonte de energia tradicional de 20 pinos. Para usar a fonte

     de alimentação de 20 pinos, por favor ligue a sua fonte de

     alimentação com o Pino 1 e o Pino 13.

Conector de força do ATX 12V

Ligue a fonte de alimentação

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 22)

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

5              1

8              4

12

 1

24

13

12

 1

24

13

Conector do ventilador do chassis

Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o

fi

 o

(veja a folha 2, No. 13)

preto com o pino de aterramen

 to.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL
