ASRock Z77E-ITX: 1. 主機板簡介

179

ASRock  Z77E-ITX  Motherboard

繁體中文

ASRock提醒您

ASRock提醒您...

若要在Windows

®

7 / 7 64位元 / Vista

TM

/ Vista

TM

64位元中發揮更好的效

能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊，請參閱支援光碟中的「使用者手冊」。

1.  主機板簡介

謝謝你採用了華擎

Z77E-ITX

主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定性

好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。您

可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1  包裝盒內物品

華擎

Z77E-ITX

主機板

(Mini-ITX 規格 : 6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分 )

華擎

Z77E-ITX

快速安裝指南

華擎

Z77E-ITX

支援光碟

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一個華擎WiFi 2.4GHz天線(選配)

一個DVI轉D-Sub轉接頭(選配)

一塊 I/O 擋板

180

ASRock  Z77E-ITX  Motherboard

1.2  主機板規格

 架構

- Mini-ITX 規格 :

  6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分

- 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

  容器）

 處理器

- 支援第三代和二代 Intel

®

 Core

TM

 i7 / i5 / i3 處理器

  (LGA1155 腳位 )

- Digi 電源設計

- 6 + 2 電源相位設計

- 支援 Intel

®

 Turbo Boost 2.0 技術

- 支援 K 系列解除鎖定 CPU

- 支援 Hyper-Threading 技術（詳見警告 1）

- 支持 Intel

®

 Ivy Bridge CPU 的 Intel

®

快速啟動技術和

  Intel

®

智能連接技術

 晶片組

- Intel

®

 Z77

 系統記憶體

- 支援雙通道 DDR3 記憶體技術（見警告 2）

- 2 個 DDR3 DIMM 插槽

- 支援 DDR3 2800+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866

  ( 超頻 )/1600/1333/1066 non-ECC、un-buffered 記憶體

- 最高支援 16GB 系統容量（見警告 3）

- 支援 Intel

®

 Extreme Memory Profile(XMP)1.3/1.2

 擴充插槽

- 1 x PCI Express 3.0 x16 插槽 (PCIE1:x16 模式 )（見警告 4）

  * PCIE 3.0 僅適用 Intel

®

 Ivy Bridge CPU。Intel

®

 Sandy

    Bridge CPU 僅支援 PCIE 2.0。

- 1 x mini-PCI Express 插槽：適用 WiFi 模組

 內建顯示

* 只有整合 GPU 的處理器才支援 Intel

®

 HD Graphics 內建視覺

  技術 (Built-in Visuals) 與 VGA 輸出。

- 支援 Intel

®

 HD Graphics 內建視覺技術 (Built-in

  Visuals)：Intel

®

 Quick Sync Video 2.0、Intel

®

 InTru

TM

  3D、Intel

®

 Clear Video HD Technology、Intel

®

  Insider

TM

、Intel

®

 HD Graphics 2500/4000

- Intel

®

 Ivy Bridge CPU 支援 Pixel Shader 5.0、DirectX 11

  技術。Intel

®

 Sandy Bridge CPU 支援 Pixel Shader 4.1、

  DirectX 10.1 技術

- 最大共享記憶體 1760MB（見警告 5）

- 透過 DVI 轉 D-Sub 轉接頭支援多個 VGA 輸出選項 :DVI、

  HDMI、DisplayPort 和 D-Sub（見警告 6）

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 DVI, 最高解析度達 1920x1200 @ 60Hz

- 支援 DisplayPort, 最高解析度達 2560x1600 @ 60Hz

繁體中文

181

ASRock  Z77E-ITX  Motherboard

繁體中文

- 支援 D-Sub, 最高解析度達 2048x1536 @ 75Hz

- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、

  xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )

  ( 詳見警告 7）

- DVI、HDMI 和 DisplayPort 接口支援 HDCP 功能

- DVI、HDMI 和 DisplayPort 接口可播放 1080p 藍光光碟 (BD)

  / HD-DVD 光碟

 音效

- 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC898 音

  效編解碼器 )

- 支援高級藍光音效

- 支援 THX TruStudio

TM

 網路功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支援網路喚醒（Wake-On-LAN）

- 支援 Energy Efficient Ethernet 802.3az

- 支援 PXE

 無線區域網路

WiFi-802.11n 模組

-

300Mbps IEEE 802.11n/54Mbps IEEE 802.11g/11Mbps IEEE

802.11b

-

支援工作站模式（基礎結構模式和臨機操作模式）

 Rear Panel

I/O 界面

 I/O

- 2 個天線連接埠

 ( 後背板輸入 /

- 1 個 PS/2 鍵盤 / 滑鼠接口

 輸出接口 )

- 1 個 DVI-I 接口

- 1 個 HDMI 接口

- 1 個 DisplayPort 接口

- 1 個光纖 SPDIF 輸出接口

- 2 個可直接使用的 USB 2.0 接口

- 1 個 eSATA2 接口

- 4 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

  LED)

- 1 個 LED CMOS 數據清除開關

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

  / 前置喇叭 / 麥克風 ( 見警告 8)

 SATA3

- 2 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1,

  RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart

  Response 技術 ), NCQ, AHCI 和熱插拔功能

 USB 3.0

- 2 x Intel

®

 Z77 的後置 USB 3.0 接頭，支援 USB 1.0/2.0/3.0

  到 5Gb/s

- 2 x ASMedia ASM1042 的後置 USB 3.0 接頭，支援

  USB 1.0/2.0/3.0 到 5Gb/s

182

ASRock  Z77E-ITX  Motherboard

繁體中文

- 1 x Intel

®

 Z77 的前置 USB 3.0 接頭 ( 支援 2 個 USB 3.0 接

  頭 )，支援 USB 1.0/2.0/3.0 到 5Gb/s

 接頭

- 2 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1, RAID

  5, RAID 10, Intel Rapid Storage 和 Intel Smart Response

  技術 ), NCQ, AHCI 和熱插拔功能

- 1 x mSATA 3.0 Gb/s 接頭（固態硬碟連接器）, 支援 RAID (RAID

  0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage 和

  Intel Smart Response 技術 ), NCQ, AHCI 功能和全尺寸

  mini-PCI Express 模組

- 2 x SATA3 6.0Gb/s 接頭

- 1 x 消費性紅外線模組插座

- CPU/ 機箱風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音效接頭

- 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

 BIOS

- 64Mb AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, VCCSA 電壓多功能調節

 支援光碟

- 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒體套餐 - OEM

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 9）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 10）

- 華擎 APP Charger（見警告 11）

- 華擎 SmartView（見警告 12）

- 華擎 XFast USB（見警告 13）

- 華擎 XFast LAN（見警告 14）

- 華擎 XFast RAM（見警告 15）

- 華擎 Crashless BIOS（見警告 16）

- 華擎 OMG (Online Management Guard)（見警告 17）

- 華擎 ASRock Internet Flash（見警告 18）

- Lucid Virtu Universal MVP（見警告 19）

  * 只有整合 GPU 的處理器才支援 Lucid Virtu Universal

   MVP。

- Hybrid Booster( 安心超頻技術 ):

  - 支援 CPU 無級頻率調控（見警告 20）

  - ASRock U-COP（見警告 21）

183

ASRock  Z77E-ITX  Motherboard

繁體中文

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

    警告！

1、 關於“Hyper-Threading Technology＂的設置，請參考 CD 光碟中的“User

Manual＂第 47 頁。

2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 19 頁的記憶體安裝指南。

3、 由於作業系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際記憶體容量可能小於 4GB。對於 Windows

®

作業系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。您可以透過華擎 XFast  RAM 來利用 Windows

®

無法使

用的記憶體。

4、 僅 PCIE1 插槽可支援 Gen 3 速度。若要以 Gen 3 速度執行 PCI Express，

請務必安裝 Ivy Bridge CPU。如果安裝 Sandy Bridge CPU，則僅會以 PCI

Express Gen 2 速度執行 PCI Express。

5、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel

®

網站

了解最新訊息。

6、 您只能從三種銀幕中選擇兩種使用。DVI、HDMI 與 DisplayPort 銀幕不能同

時使用。此外 , 使用 DVI 轉 HDMI 轉接頭 , 可使 DVI 接口具有與 HDMI 接口一

樣的功能。

7、 只有 Windows

®

  7  64 位元 /7 可支持 xvYCC 與 Deep  Color。只有當銀幕在

EDID 中支援 12bpc 時 ,Deep  Color 模式才會被開啟。只有 Windows

®

  7  64

位元 /7/Vista

TM

64 位元 /Vista

TM

支援 HBR。

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 晚安 LED 指示燈

 硬體監控

- CPU 溫度偵測

- 主機板溫度偵測

- 機箱風扇轉速計

- 機箱風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

  度 )

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

 操作系統

- Microsoft

®

 Windows

®

 7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元（見警告 22）

 認證

- FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

 （見警告 23）

 * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

184

ASRock  Z77E-ITX  Motherboard

繁體中文

8、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音效

輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請

參閱第 4 頁的表格瞭解正確的連接方式。

9、 ASRock  Extreme  Tuning  Utility  (AXTU) 是一款多合一的工具，易於操

作的使用者介面便於微調不同的系統功能（例如：Hardware  Monitor、

Fan  Control、Overclocking、OC  DNA 及 IES）。Hardware  Monitor 可顯

示系統的主要讀數；Fan  Control 可顯示並可供您調整風扇速度及溫度；

Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，

您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設

定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intelligent

Energy Saver)，當 CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量

以改善效率，並可兼顧運算效能。有關 ASRock  Extreme  Tuning  Utility

(AXTU) 的操作程序說明，請造訪 ASRock 網站。

華擎網站：http://www.asrock.com

10、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開機自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程式。啟動這一

程式後 , 只需把新的 BIOS 文件保存在隨身碟、磁盤或硬碟中 , 輕鬆點選

滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其他複雜的

更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。

11、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod  touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。只需安

裝 APP  Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP  Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可以在電腦

進入待命 (S1)、待命 (S3)、休眠 (S4) 或關機 (S5) 模式下持續為設備充電。

只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的充電體驗。

12、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合

了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全

數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功

能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友

保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為

Windows

®

  7  /  7  64 位元  /  Vista

TM

  /  Vista

TM

  64 位元，而且您的瀏覽器

版本是 IE8。

ASRock 網站：http://www.asrock.com/Feature/SmartView/index.asp

13、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。

14、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

15、 華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項

新功能。它能充分利用 Windows

®

操作系統 32-bit CPU 無法使用的記憶體空

間。華擎 XFast RAM 可縮短之前訪問過的網站的讀取時間，從而加快網路瀏

覽速度。此外，它還能提升 Adobe Photoshop 執行的速度高達五倍之多。華

擎 XFast RAM 的另一項優勢是它能減少使用 SSD 或 HDD 的頻率，從而延長它

門的使用壽命。

185

ASRock  Z77E-ITX  Motherboard

繁體中文

16、 華擎 Crashless BIOS 能讓使用者安心地更新他們的 BIOS，而不用擔心發生

故障。如果在 BIOS 更新過程中斷電，華擎 Crashless BIOS 會在電源恢復後

自動完成 BIOS 更新程序。請注意，BIOS 文件需存放在 USB 的根目錄中。此

功能只支援 USB2.0 插槽。

17、 系統管理員能夠透過 OMG 制定網際網路的限制使用時間，或限制只可在規定

的時間存取網際網路。您可從 [ 每日 ]、[ 星期幾 ] 或 [ 工作日與週末 ] 中

選擇，排程授予其他使用者進行網際網路存取的開始與結束時間。為防止使

用者規避 OMG 的限制，必須新增無權更改系統時間的訪客帳號。

18、 Internet  Flash 在線升級功能會從我們的伺服器搜尋可用的 UEFI 韌體。

也就是說，系统可以自動從我們的伺服器上偵測到最新的 U E F I 檔案，且

不需要進入 W i n d o w s 操作系统即可進行更新。請注意：您需要使用 D H C P

設定下的電腦以啟用此功能。

19、 VIRTU  Universal  MVP 包括 Virtu 通用技術的基本功能，可虛擬化整合式

GPU 和獨立式 GPU，使 Breed 功能達到最佳效果。此外，它還採用 Virtual

Vsync

TM

技術，提供優良的視覺效果。利用 HyperFormance 技術所帶來的優

勢，VIRTU Universal MVP 透過智慧地減少 CPU、GPU 和顯示器之間數據流

的冗餘渲染任務，提高遊戲效能。

20、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準

C P U 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 C P U 和

主機板。

21、 當檢測到 C P U 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 C P U 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

22、 Microsoft

®

  Windows

®

  XP  /  XP  64-bit 系統不支援華擎 XFast  RAM。Mi-

crosoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit 系統不

支援 Intel

®

智能連接技術和 Intel

®

 USB 3.0 接頭。

23、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

支援 EuP 的電源供應器。根據 Intel

®

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

186

ASRock  Z77E-ITX  Motherboard

繁體中文

默認設置

清除 CMOS

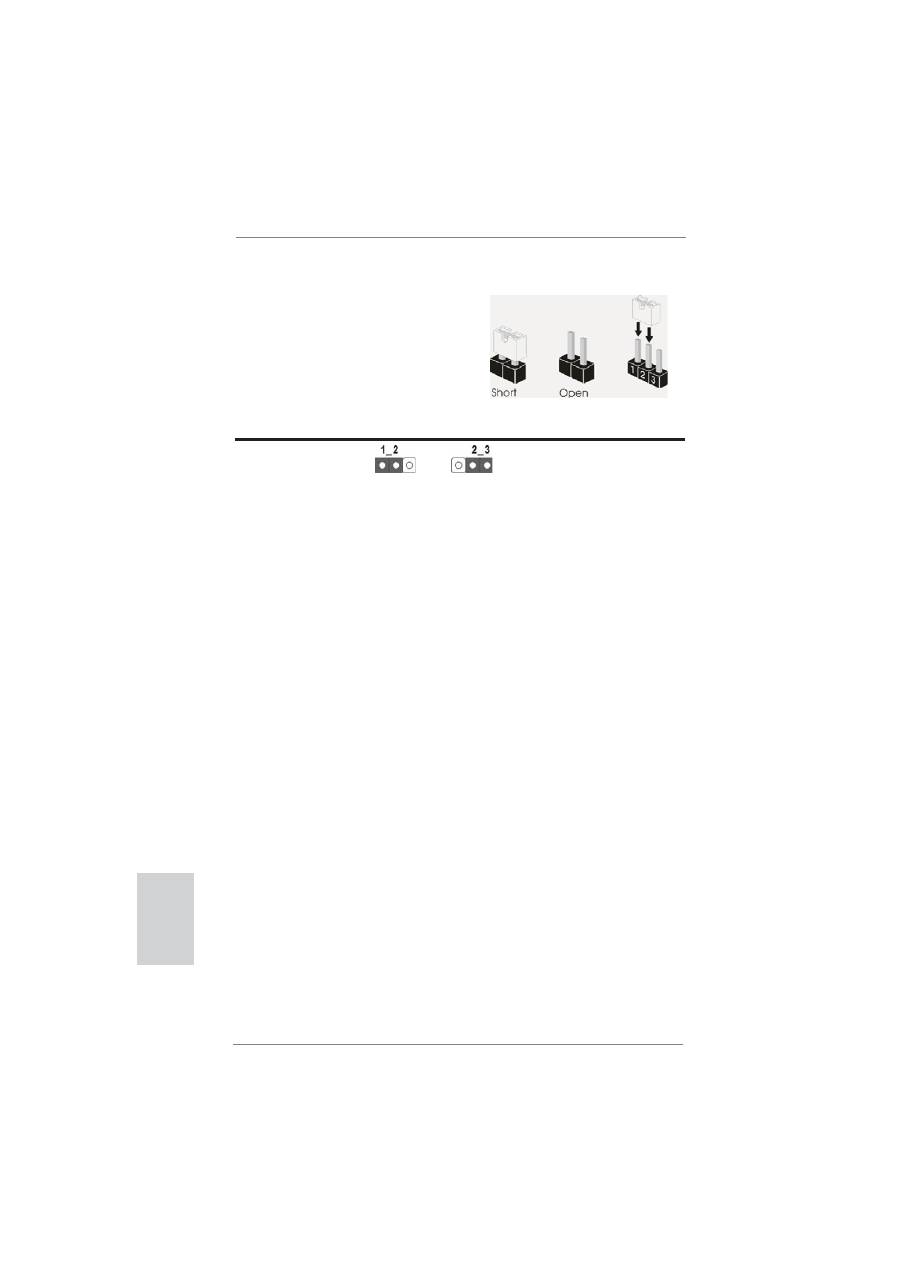

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接＂。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路＂。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接＂。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 11 項 )

註：

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

187

ASRock  Z77E-ITX  Motherboard

繁體中文

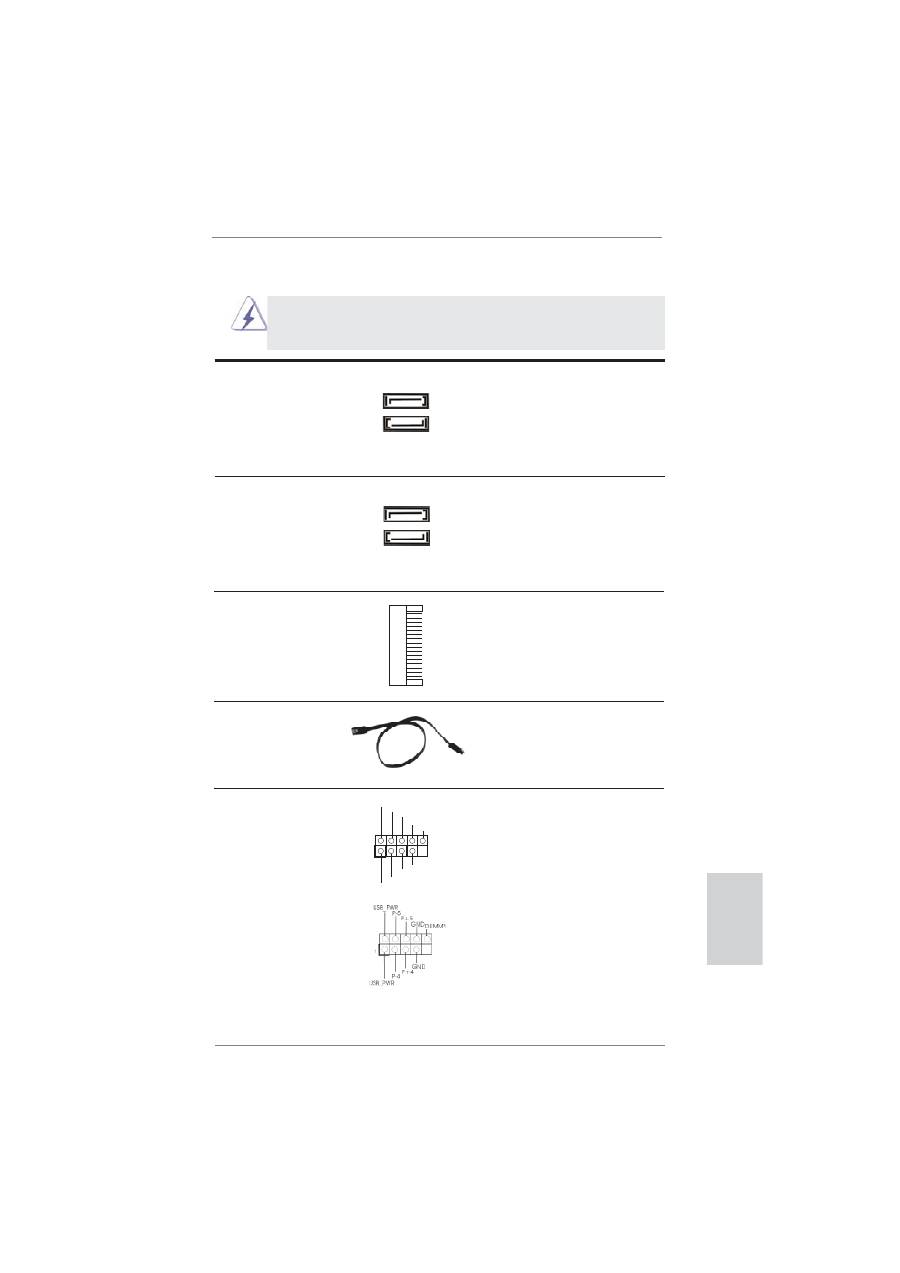

Serial ATA (SATA)

SATA 數據線的任意一端均可連

數據線

接 SATA/SATA2/SATA3 硬碟或者

( 選配 )

主機板上的 SATA2/SATA3 接口。

Serial ATA2 接口

這裡有兩組 Serial ATA2

(SATA_2: 見第 2 頁第 4 項 )

(SATA2) 接口支援 SATA 數據線

(SATA_3: 見第 2 頁第 1 項 )

作為內部儲存設置。目前 SATA2

界面理論上可提供高達 3.0Gb/s

的數據傳輸速率。

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA3_0: 見第 2 頁第 3 項 )

(SATA3) 接口支援 SATA 數據線

(SATA3_1: 見第 2 頁第 2 項 )

作為內部儲存設置。目前 SATA3

界面理論上可提供高達 6.0Gb/s

的數據傳輸速率。

1.4  接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

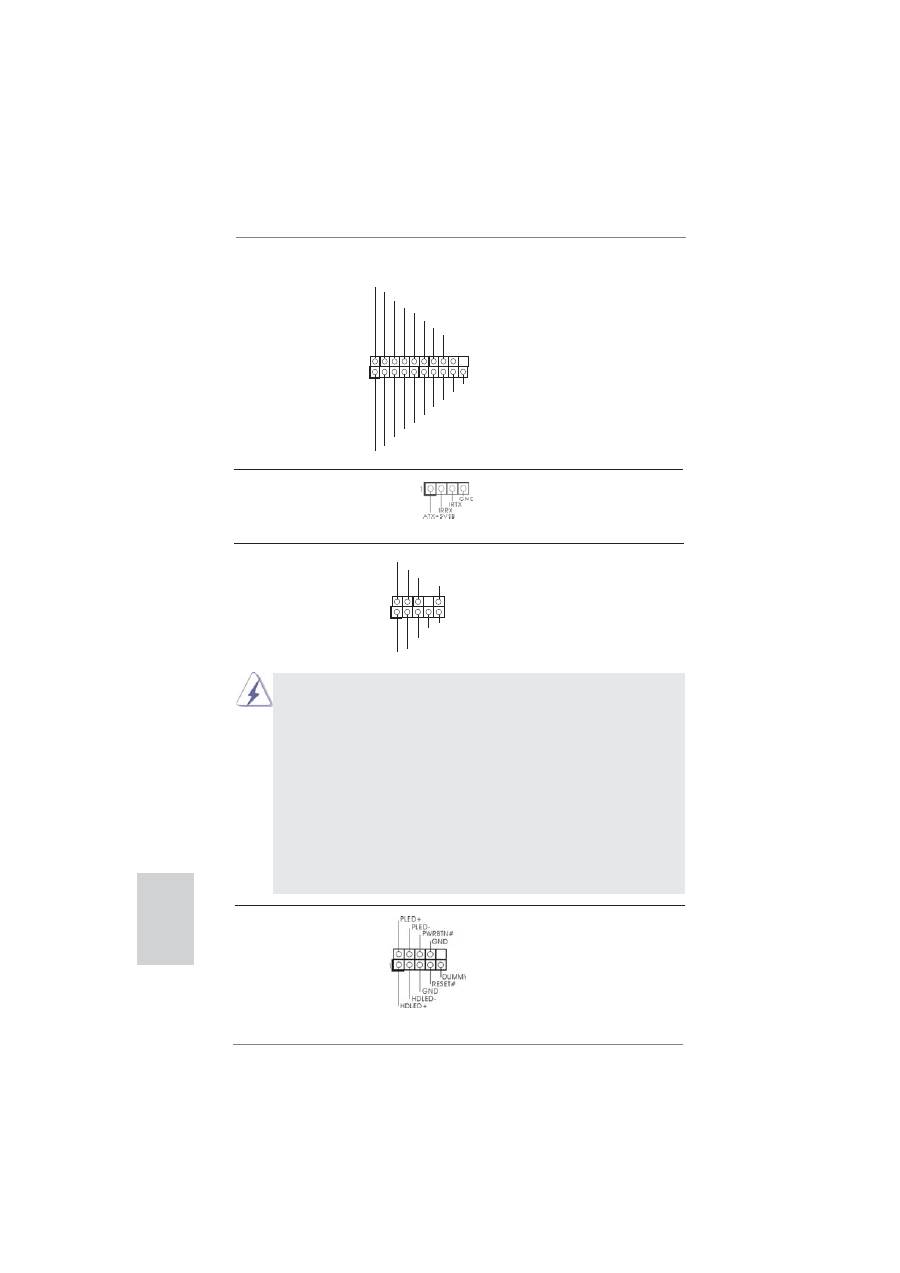

USB 2.0 擴充接頭

除了位於 I/O 面板的兩個 USB

(9 針 USB2_3)

2.0 接口之外，這款主機板有兩

( 見第 2 頁第 5 項 )

組 USB 2.0 接針。每組 USB 2.0

接針可以支援兩個 USB 2.0 接

口。

(9 針 USB4_5)

( 見第 2 頁第 6 項 )

SATA_3

SATA_2

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

mATA3 接口

mSATA 接口可連接作為內建儲存

( 見第 3 頁第 23 項 )

裝置的固態硬碟（SSD）。目前

mSATA 介面最高可達 3.0Gb/s 的

數據傳輸速率。

SATA3_1

SATA3_0

188

ASRock  Z77E-ITX  Motherboard

繁體中文

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 19 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack

   Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

   和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

   A. 將 Mic_IN(MIC) 連接到 MIC2_L。

   B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

   C. 將 Ground(GND) 連接到 Ground(GND)。

   D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到 AC＇97 音效面板。

   E. 開啟前置麥克風。

      在 Windows

®

 XP / XP 64 位元作業系統中 :

      選擇＂Mixer＂。選擇＂Recorder＂。接著點選＂FrontMic＂。

      在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系統中 :

      在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording Volume＂。

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 7 項 )

系統面板接頭

可接各種不同燈，電源開關及重

(9 針 PANEL1)

啟鍵等各種連線。

( 見第 2 頁第 17 項 )

USB 3.0 擴充接頭

除了位於 I/O 面板的四個 USB

(19 針 USB3_3_4)

3.0 接口之外，這款主機板有一

( 見第 2 頁第 8 項 )

組 USB 3.0 接針。這組 USB 3.0

接針可以支援兩個 USB 3.0 接

口。

1

DUMMY

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P0_D+

IntA_P0_D-

GND

IntA_P0_SSTX+

IntA_P0_SSTX-

GND

IntA_P0_SSRX+

IntA_P0_SSRX-

Vbus

189

ASRock  Z77E-ITX  Motherboard

繁體中文

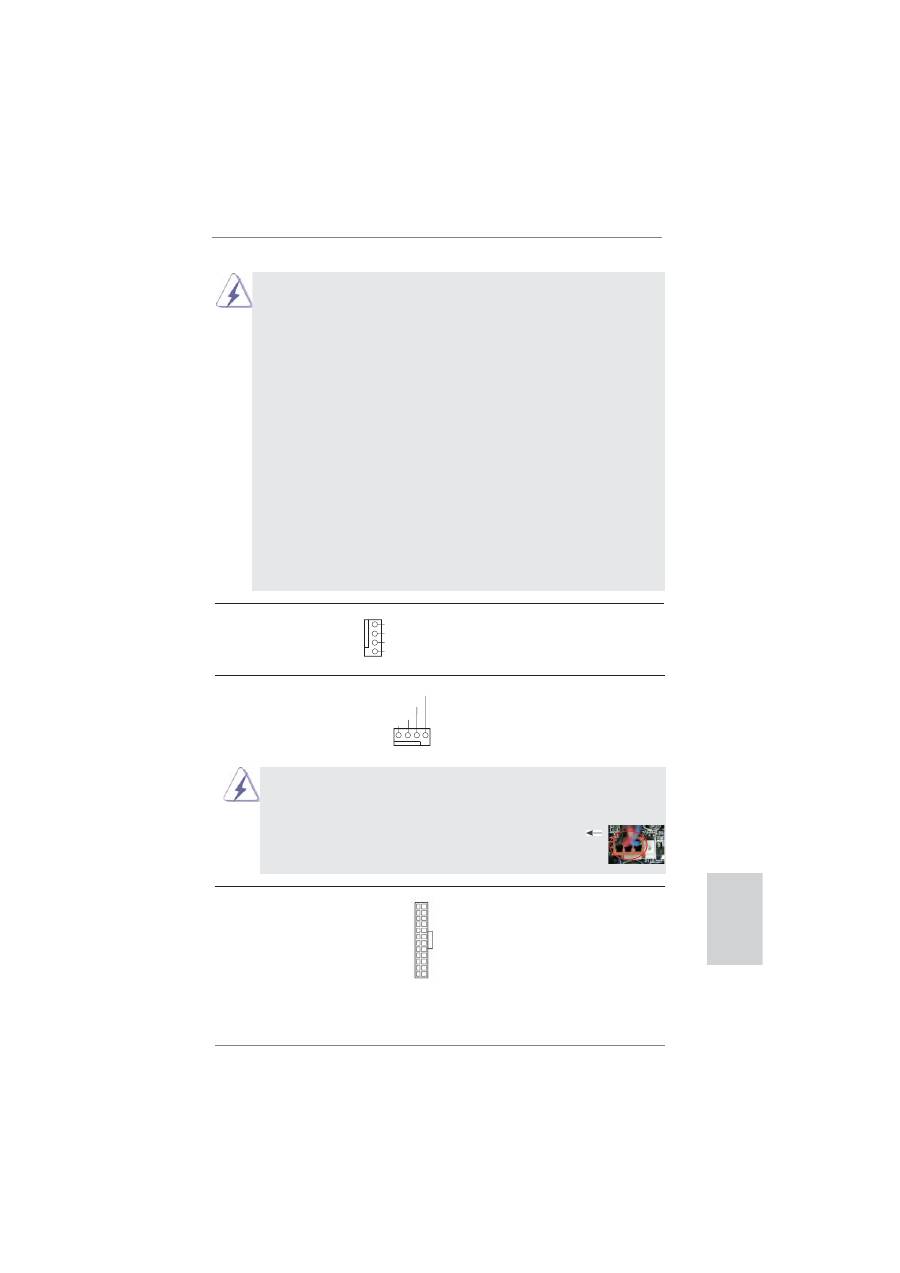

機箱風扇接頭

請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 2 頁第 13 項 )

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

CPU 風扇接頭

請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，並讓黑線與接地的針腳相接

( 見第 2 頁第 10 項 )

。

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

ATX 電源接頭

請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 16 項 )

12

 1

24

13

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開

關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接

到此接頭時 , 請確認連接線與針腳上的說明相對應。

190

ASRock  Z77E-ITX  Motherboard

繁體中文

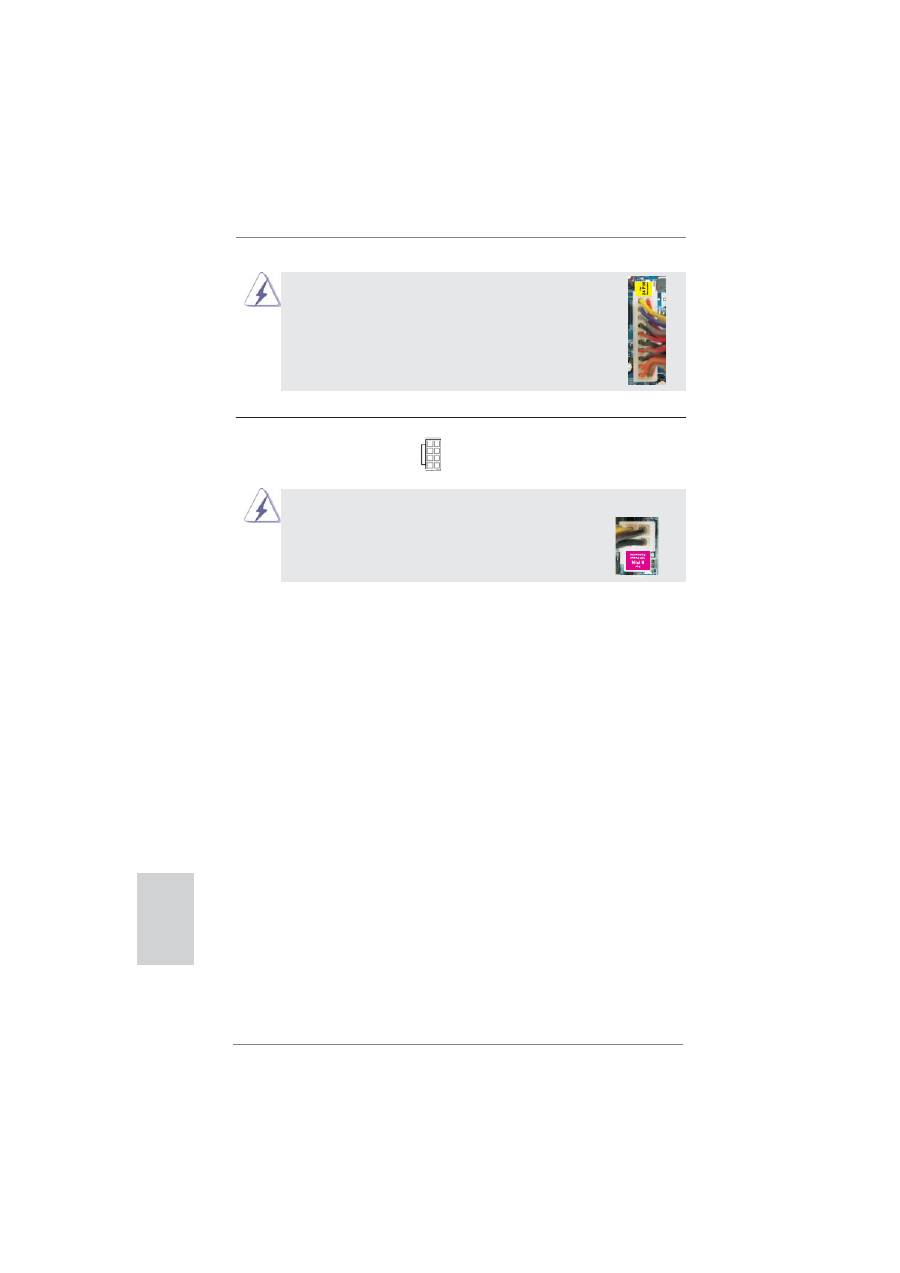

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口

請將 ATX 12V 電源供應器連接到

(8 針 ATX12V1)

這個接頭。

( 見第 2 頁第 22 項 )

5              1

8              4

5                        1

8                        4

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13
