ASRock Z77E-ITX: 1. Einführung

34

ASRock  Z77E-ITX  Motherboard

ASRock erinnert...

Zur besseren Leistung unter Windows

®

7 / 7, 64 Bit / Vista

TM

/ Vista

TM

64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

1.  Einführung

Wir danken Ihnen für den Kauf des ASRock

Z77E-ITX

Motherboard, ein zuverlässig-

es Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock

gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß

der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnellinstalla-

tionsanleitung führt in das Motherboard und die schrittweise Installation ein. Details

über das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Gra

fi

 kkarten und unterstützten CPUs sind auch auf der ASRock-

 Website

aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

Z77E-ITX

 Motherboard

(Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll)

ASRock

Z77E-ITX

 Schnellinstallationsanleitung

ASRock

Z77E-ITX

 Support-CD

Zwei Serial ATA (SATA) -Datenkabel (optional)

Ein ASRock 2,4 GHz-Wi-Fi-Antenne (optional)

Ein DVI-zu-D-Sub-Umwandler (optional)

Ein I/O Shield

Deutsch

35

ASRock  Z77E-ITX  Motherboard

Deutsch

1.2  Spezifikationen

 Plattform

- Mini-ITX-Formfaktor: 17.0 cm x 17.0 cm; 6.7 Zoll x 6.7 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

  japanische Fertigung leitfähiger Polymerkondensatoren)

CPU

- Unterstützt Intel

®

 Core

TM

 i7- / i5- / i3-Prozessoren der 3ten

  und 2ten Generation im LGA1155-Package

- Digi Power-Design

- 6 + 2-Stromphasendesign

- Unterstützt Intel

®

 Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

  (siehe

VORSICHT 1

)

- Unterstützt Intel

®

 Rapid Start Technology und Smart

  Connect Technology mit Intel

®

 Ivy Bridge-Prozessor

 Chipsatz

- Intel

®

 Z77

 Speicher

- Dual-Kanal DDR3 Speichertechnologie (siehe

VORSICHT 2

)

- 2 x Steckplätze für DDR3

- Unterstützt DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

  (OC)/1600/1333/1066 no

n-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 16GB

  (siehe

VORSICHT 3

)

- Unterstützt Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

 Erweiterungs-

- 1 x PCI Express 3.0 x16-Steckplätze (PCIE1: x16-Modus)

steckplätze

  (siehe

VORSICHT 4

)

  * PCIE 3.0 wird nur mit Intel

®

 Ivy Bridge-Prozessor

    unterstützt. Mit Intel

®

 Sandy Bridge-Prozessor wird nur

    PCIE 2.0 unterstützt.

- 1 x mini-PCI-Express-Steckplatz: Für Wi-Fi-Modul

 Onboard-VGA

* Integrierte Intel

®

 HD-Gra

fi

 kdarstellungen und die VGA-

  Ausgänge können nur durch GPU-integrierte Prozessoren

  unterstützt werden.

- Unterstützt hochau

fl

 ösende integrierte Intel

®

-Gra

fi

 klösungen:

  Intel

®

 Quick-Sync-Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear-

  Video-Technik (HD), Intel

®

 Insider

TM

, Intel

®

 HD Graphics

  2500/4000

- Pixel Shader 5.0, DirectX 11 mit Intel

®

 Ivy Bridge-Prozessor,

  Pixel Shader 4.1, DirectX 10.1 mit Intel

®

 Sandy Bridge-

  Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

  (siehe

VORSICHT 5

)

36

ASRock  Z77E-ITX  Motherboard

Deutsch

- Multi VGA-Ausgangsoptionen: DVI, HDMI, DisplayPort

  sowie D-Sub mit DVI-zu-D-Sub-Konverter

  (siehe

VORSICHT 6

)

- Unterstützt HDMI 1.4a mit einer maximalen Au

fl

 ösung von

  1920 x 1200 bei 60 Hz

- Unterstützt DVI mit einer maximalen Au

fl

 ösung von 1920 x

  1200 bei 60 Hz

- Unterstützt DisplayPort mit einer maximalen Au

fl

 ösung von

  2560 x 1600 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Au

fl

 ösung von

  2048 x 1536 bei 75 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

  HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI-

  Bildschirm erforderlich) (siehe

VORSICHT 7

)

- Unterstützt HDCP-Funktion mit DVI-, HDMI- und

  DisplayPort-Ports

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

  DVI-, HDMI- und DisplayPort-Ports

 Audio

 -

7.1

CH HD Audio mit dem Inhalt Schutz

  (Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

- Unterstützt THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

- Unterstützt PXE

 Wireless LAN

 802.11n-Wi-Fi-Modul

- 300 MBit/s – IEEE 802.11n / 54 MBit/s – IEEE 802.11g /

  11 MBit/s – IEEE 802.11b

- Unterstützt Stationsmodus (Infrastruktur- und Ad-hoc-

  Modus)

 E/A-Anschlüsse

I/O Panel

 an der

Rückseite

- 2 x Antennenports

- 1 x PS/2-Tastaturanschluss/Mausanschluss

- 1 x DVI-I port

- 1 x HDMI port

- 1 x DisplayPort

- 1 x optischer SPDIF-Ausgang

- 2 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA2-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

37

ASRock  Z77E-ITX  Motherboard

Deutsch

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- 1 x CMOS löschen-Schalter mit LED

- HD Audiobuchse: Lautsprecher hinten / Mitte / Bass /

  Audioeingang / Lautsprecher vorne / Mikrofon

  (siehe

VORSICHT 8

)

 SATA3

- 2 x SATA 3-Anschlüsse (6,0 Gb/s); unterstützt RAID- (RAID 0,

  RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel

  Smart Response-Technologie), NCQ-, AHCI-und Hot Plug

  Funktionen

 USB3.0

- 2 x USB 3.0-Ports an der Rückseite durch Intel

®

 Z77,

  unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 2 x USB 3.0-Ports an der Rückseite durch ASMedia

  ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an

  der Vorderseite durch Intel

®

 Z77, unterstützt USB 1.0/2.0/3.0

  mit bis zu 5 Gb/s

 Anschlüsse

- 2 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

  0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel

  Smart Response-Technologie), NCQ-, AHCI-und Hot Plug

  Funktionen

- 1 x 3 GB/s-mSATA-Anschluss (Solid-State Drive-Anschluss),

  unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage und Intel Smart Response Technology),

  NCQ-, AHCI-Funktionen und Full-size mini-PCI-Express-

  Modul

- 2 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Consumer Infrared-Modul-Header

- CPU/Gehäuse lüfter-Anschluss

 -

24-pin

ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- Anschluss für Audio auf der Gehäusevorderseite

- 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher

  USB 3.0-Anschlüsse)

BIOS

- 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Modus

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, VCCSA Stromspannung

38

ASRock  Z77E-ITX  Motherboard

Deutsch

  Multianpassung

 CD d’assistance

- Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

  CyberLink MediaEspresso 6.5-Testversion, ASRock

  MAGIX-Multimedia-Suite - OEM

 Einzigartige

- ASRock Extreme Tuning Utility (AXTU) (siehe

VORSICHT 9

)

 Eigenschaft

 -

ASRock

Sofortstart

- ASRock Instant Flash (siehe

VORSICHT 10

)

- ASRock APP Charger (siehe

VORSICHT 11

)

- ASRock SmartView (siehe

VORSICHT 12

)

- ASRock XFast USB (siehe

VORSICHT 13

)

- ASRock XFast LAN (siehe

VORSICHT 14

)

- ASRock XFast RAM (siehe

VORSICHT 15

)

- ASRock Crashless BIOS (siehe

VORSICHT 16

)

- ASRock OMG (Online Management Guard)

  (siehe

VORSICHT 17

)

- ASRock Internet Flash (siehe

VORSICHT 18

)

- Lucid Virtu Universal MVP (siehe

VORSICHT 19

)

  * Lucid Virtu Universal MVP kann nur durch GPU-integrierte

    Prozessoren unterstützt werden.

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle

  (siehe

VORSICHT 20

)

- ASRock U-COP (siehe

VORSICHT 21

)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Gute Nacht-LED

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

- Drehzahlmessung für CPU lüfter

- Drehzahlmessung für Gehäuse lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

  tomatische Anpassung der Gehäuselüftergeschwindigkeit

  durch CPU-Temperatur)

 -

Mehrstu

fi

 ge Geschwindigkeitssteuerung für CPU/Gehäuse

  lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 / 7 64-Bit / Vista

TM

 /

  Vista

TM

64-Bit / XP / XP 64-Bit (siehe

VORSICHT 22

)

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

  gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

  (siehe

VORSICHT 23

)

39

ASRock  Z77E-ITX  Motherboard

Deutsch

 WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

 VORSICHT!

1.  Die Einstellung der “Hyper-Threading Technology”,

fi

 nden Sie auf Seite

47 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2.  Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In-

stallationsanleitung für die Speichermodule auf Seite 19 zwecks richtiger

Installation gelesen haben.

3.  Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

®

 7 / Vista™  / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

 Windows

®

 OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

®

nicht verwenden kann, einsetzen.

4.  Unterstützt nur der PCIE1-Steckplatz Geschwindigkeiten der 3ten Gene-

ration. Damit Sie PCI Express mit der Geschwindigkeit der 3ten Genera-

tion nutzen können, müssen Sie einen Ivy Bridge-Prozessor installieren.

Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express

nur bei der Geschwindigkeit der 2ten Generation.

5.  Die Maximalspeichergröße ist von den Chipshändler de

fi

 niert und umge-

tauscht. Bitte überprüfen Sie Intel

®

 website für die neuliche Information.

6.  Sie können nur die Nutzung von zwei von drei Bildschirmen auswählen.

Die DVI-, HDMI- und DisplayPort-Bildschirme können nicht gleichzeitig

aktiviert werden. Zudem kann der DVI-Port mit DVI-zu-HDMI-Adapter

dieselben Funktionen wie der HDMI-Port unterstützen.

7.  xvYCC und Deep Color werden nur unter Windows

®

 7 64-Bit / 7 unter-

stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm

12bpc in EDID unterstützt. HBR wird unter Windows

®

 7 64 Bit / 7 / Vista

TM

64 Bit / Vista

TM

 unterstützt.

8.  Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 4 her.

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

40

ASRock  Z77E-ITX  Motherboard

Deutsch

9.  ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Pro

fi

 l, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Pro

fi

 l dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

 der

Ef

fi

 zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

fi

 nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

10.  ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

®

 aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

11.  Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au

fl

 adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Au

fl

 adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.

com/Feature/AppCharger/index.asp

41

ASRock  Z77E-ITX  Motherboard

Deutsch

12.  SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

mit den Windows

®

-Betriebssystemen 7 / 7, 64 Bit / Vista

TM

 / Vista

TM

 64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

13.  ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

14.  ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi

 gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

15.  ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

zung des Speicherplatzes, der unter Windows

®

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häu

fi

 gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän

gerung deren Lebenszeit.

16.  ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

17. Mit OMG können Administratoren den Internetzugriff zu bestimmten

Zeiten sperren oder einschränken. Sie können zwischen [Täglich],

[Wochentag] und [Wochentage und Wochenende] auswählen, dann

legen Sie die Anfangs- und Endzeiten fest, zu denen anderen Nutzern

der Internetzugang gewährt werden soll. Damit OMG nicht von Nutzern

umgangen werden kann, dürfen Gästekonten keine Rechte zur Änderung

der Systemzeit eingeräumt werden.

42

ASRock  Z77E-ITX  Motherboard

Deutsch

18.  Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf un-

seren Servern. Mit anderen Worten: Das System erkennt aktuellste UEFI-

Firmware auf unseren Servern automatisch und aktualisiert die Geräte-

Firmware ohne Zutun von Windows. Bitte beachten Sie, dass diese

Funktion nur mit DHCP-kon

fi

 gurierten Computern möglich ist.

19.  Virtu Universal MVP beinhaltet die Basisfunktionen der Virtu Universal-

Technologie, die integrierte GPU und separate GPU zur Erzielung opti-

maler Funktionalität virtualisiert. Verfügt zudem über Virtual Vsync

TM

 für

kompromisslose visuelle Qualität. Dank der zusätzlichen Vorzüge der

HyperFormance-Technologie verbessert Virtu Universal MVP die Spiel-

leistung durch intelligente Reduzierung redundanter Rendering-Aufgaben

im Fluss zwischen CPU, GPU und Anzeigegerät.

20. Durch die ASRock ein/aus-Wiedergabetechnologie können Sie großar-

tige Klangerlebnisse von portablen Audiogeräten, wie z. B. MP3-Playern

oder Mobiltelefonen, an Ihrem PC genießen – selbst wenn der PC ausge-

schaltet ist (oder sich im ACPI S5-Modus be

fi

 ndet)! Dieses Motherboard

wird zudem mit einem kostenlosen Audiokabel (3,5 mm, Klinke) (optional)

geliefert, was eine IT-Umgebung von höchster Benutzerfreundlichkeit

gewährleistet.

21.  Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen

Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um

die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel-

eitpaste zwischen CPU und Kühlkörper zu sprühen.

22.  ASRock XFast RAM wird von Microsoft

®

 Windows

®

 XP / XP 64 Bit nicht

unterstützt. Intel

®

 Smart Connect-Technologie und Intel

®

 USB 3.0-Ports

wird von Microsoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64 Bit / XP / XP 64 Bit

nicht unterstützt.

23.  EuP steht für Energy Using Product und kennzeichnet die Ökodesign-

Richtlinie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschaltet

sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Mo-

therboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer

Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard

entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA

die 5-Volt-Standby-Energieef

fi

 zienz höher als 50% sein sollte. Für die Wahl

einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details

beim Hersteller der Stromversorgung abzufragen.

43

ASRock  Z77E-ITX  Motherboard

Deutsch

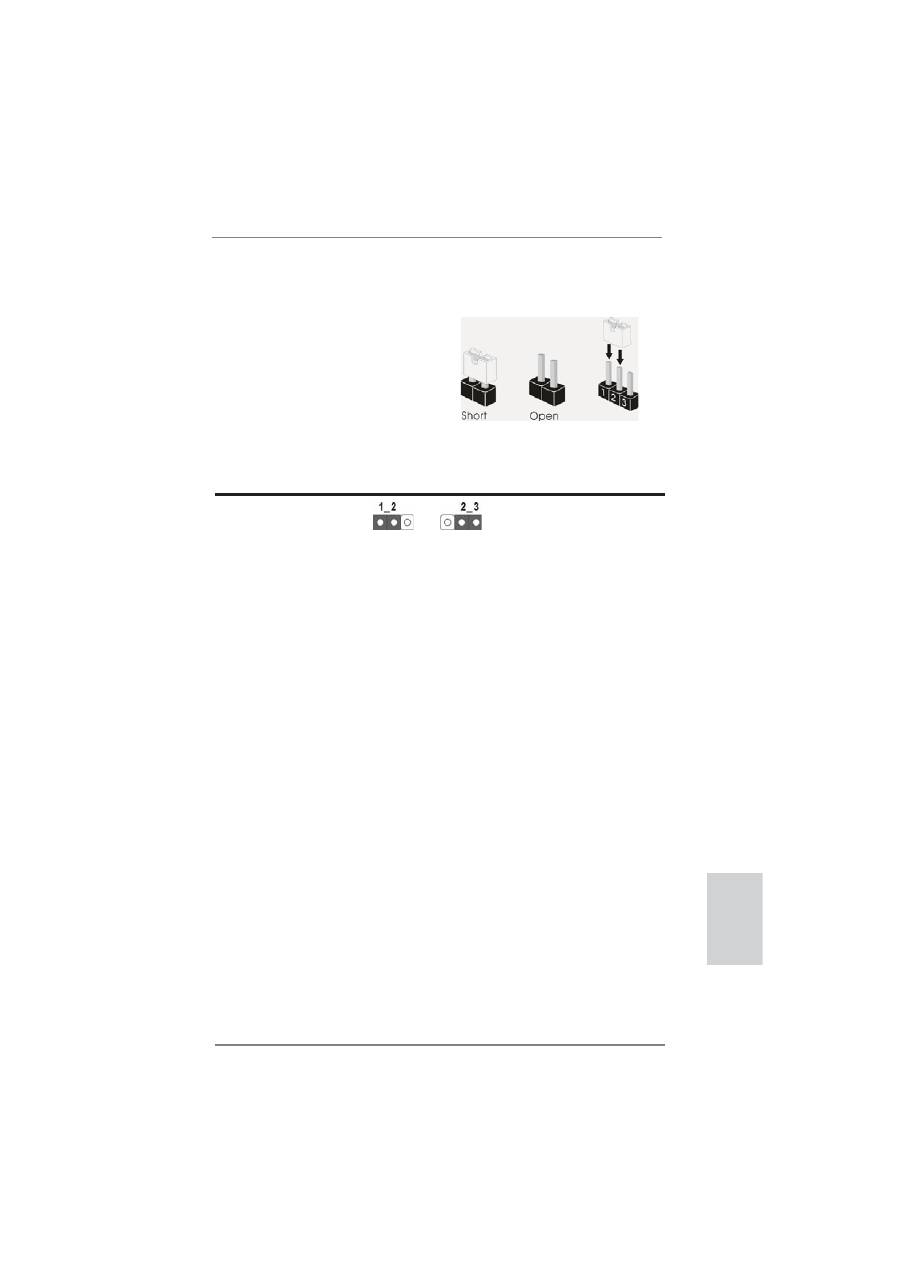

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 11)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

44

ASRock  Z77E-ITX  Motherboard

Deutsch

Seriell-ATA2-Anschlüsse

Diese zwei Serial ATA2-

(SATA_2: siehe S.2 - No. 4)

 (SATA2-)Verbínder

(SATA_3: siehe S.2 - No. 1)

 unterstützten

SATA-Datenkabel

 für

interne

 Massenspeichergeräte.

Die

aktuelle SATA2- Schnittstelle

 ermöglicht

eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Seriell-ATA3-Anschlüsse

Diese zwei Serial ATA3-

(SATA3_0: siehe S.2 - No. 3)

 (SATA3-)Verbínder

(SATA3_1: siehe S.2 - No. 2)

 unterstützten

SATA-Datenkabel

 für

interne

 Massenspeichergeräte.

Die

aktuelle SATA3- Schnittstelle

 ermöglicht

eine

Datenübertragungsrate bis 6,0

 Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

 Hauptplatine

angeschlossen

 werden.

1.4  Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

SATA_3

SATA_2

mSATA-Anschluss

Dieser mSATA-Anschluss kann

(siehe S.3 - No. 23)

zum Anschließen einer Solid-

State Drive (SSD) als internes

Speichergerät genutzt werden.

Die aktuelle mSATA-Schnitt-

stelle erlaubt Datentransfer-

raten bis 3,0 Gb/s.

SATA3_1

SATA3_0

45

ASRock  Z77E-ITX  Motherboard

Deutsch

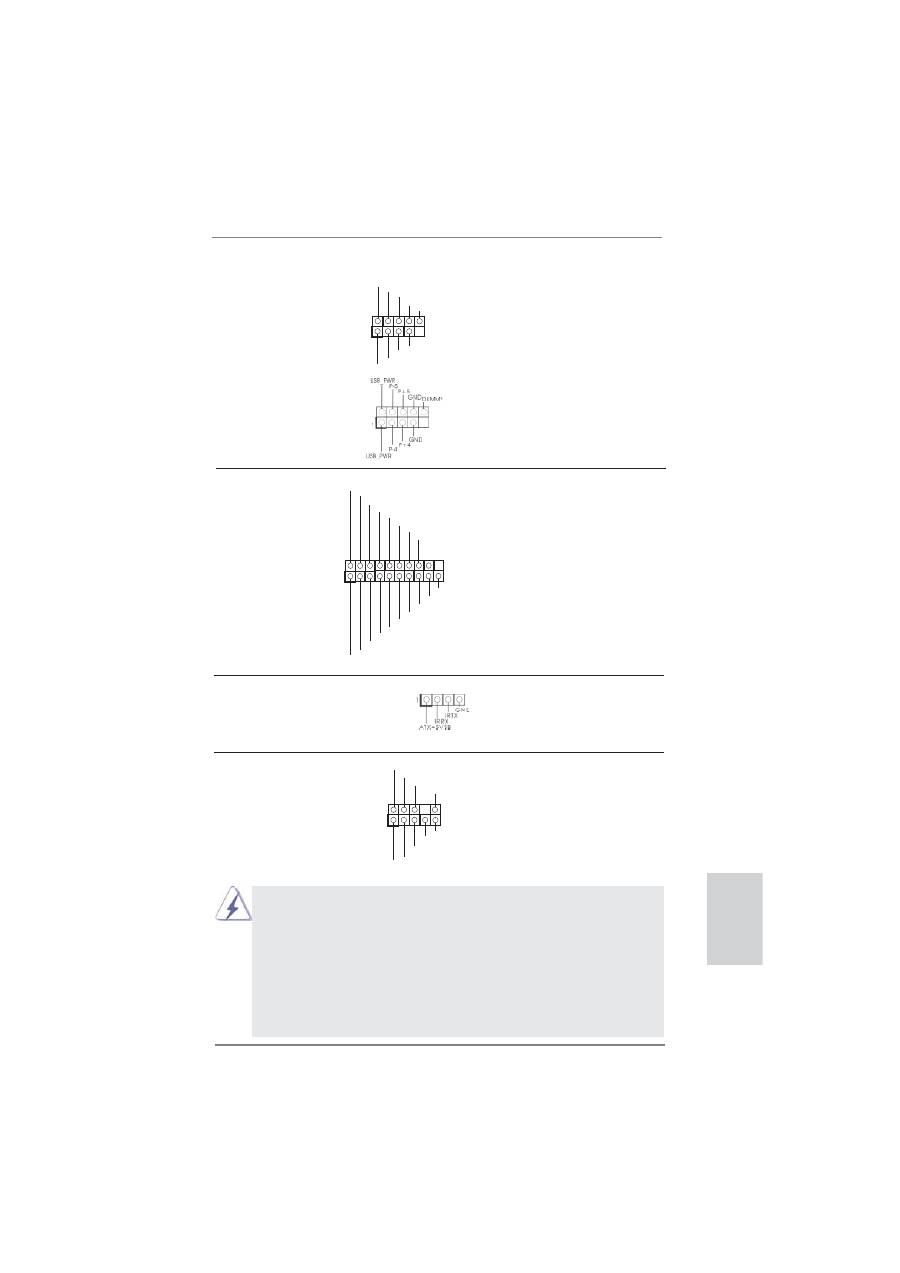

USB 3.0-Header

Neben vier Standard-USB

(19-pol. USB3_3_4)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 8)

 be

fi

 ndet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

 Ports

unterstützen.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 19)

ermöglicht Ihnen eine bequeme

 Anschlussmöglichkeit

und

 Kontrolle

über

Audio-Geräte.

1

DUMMY

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P0_D+

IntA_P0_D-

GND

IntA_P0_SSTX+

IntA_P0_SSTX-

GND

IntA_P0_SSRX+

IntA_P0_SSRX-

Vbus

Consumer Infrared-Modul-Header

Dieser Header kann zum

(4-pin CIR1)

 Anschließen

Remote-

(siehe S.2 - No. 7)

 Empfänger.

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung falsch

    angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

    HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

    Installation im System die Anweisungen in unserem Handbuch und im

    Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

USB 2.0-Header

Zusätzlich zu den zwei

(9-pol. USB2_3)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 5)

 I/O-Anschlüssen

be

fi

 nden sich

zwei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB4_5)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 6)

46

ASRock  Z77E-ITX  Motherboard

Deutsch

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 17)

 Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

    C. Schließen Sie Ground (GND) an Ground (GND) an.

    D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

         Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

         „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

47

ASRock  Z77E-ITX  Motherboard

Deutsch

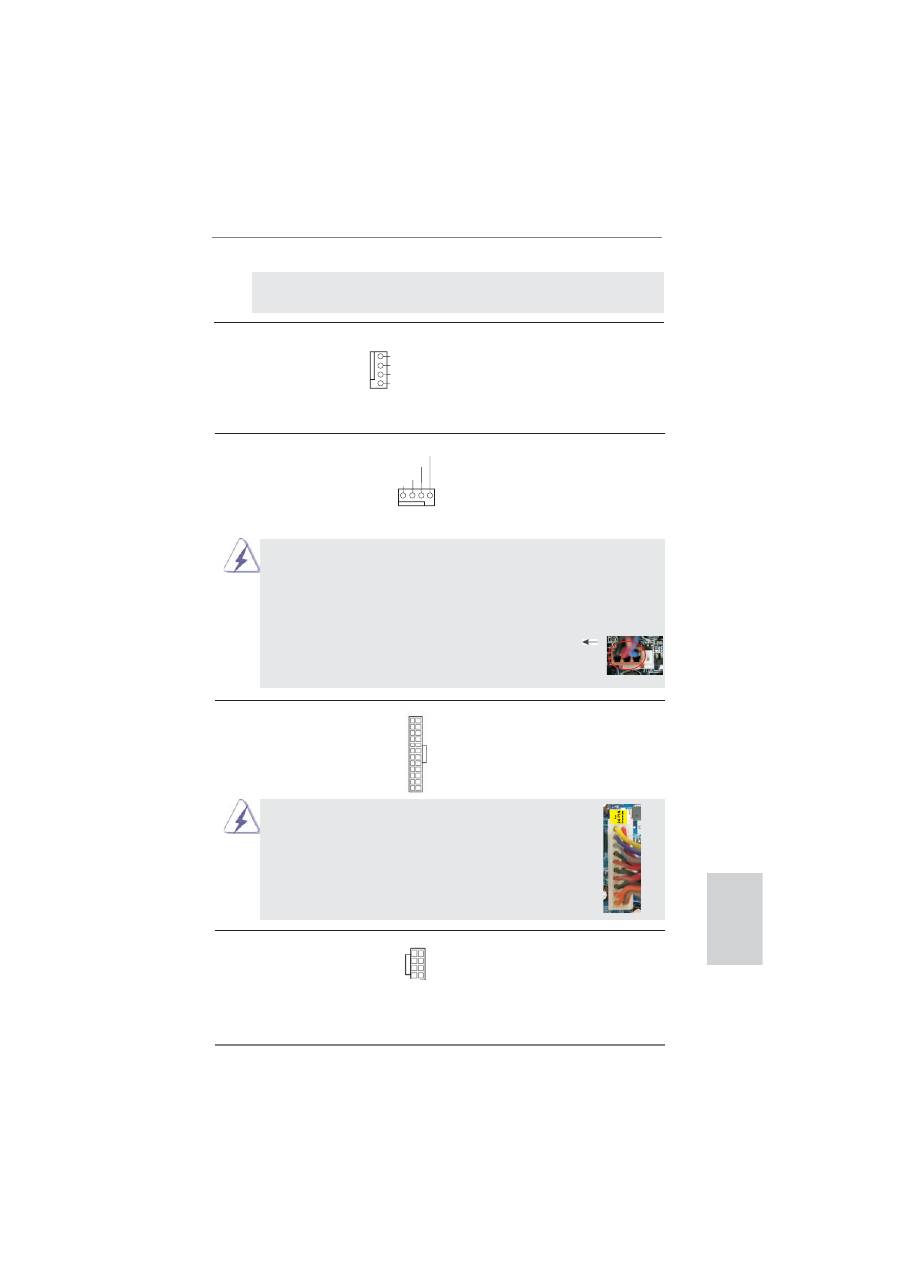

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 10)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 16)

 Header.

12

 1

24

13

24

13

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 22)

 Stromversorgung

an.

5              1

8              4

Gehäuse lüfteranschlüsse

Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 13)

wobei der schwarze Draht an

den

Schutzleiterstift

angeschlossenwird.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.
