ASRock Z77E-ITX: 1. 主板簡介

165

ASRock  Z77E-ITX  Motherboard

簡體中文

1.  主板簡介

謝謝你采用了華擎

Z77E-ITX

主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 ,

能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參

看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另行

通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找到最新

的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1  包裝盒內物品

華擎

Z77E-ITX

主板

(Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 )

華擎

Z77E-ITX

快速安裝指南

華擎

Z77E-ITX

支持光盤

兩條 Serial ATA(SATA) 數據線 ( 選配 )

一個華擎 WiFi 2.4GHz 天線 ( 選配 )

一個 DVI 轉 HDMI 轉接器 ( 選配 )

一塊 I/O 擋板

ASRock提醒您

ASRock提醒您

...

為了在 Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit 系統中取得

更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項

設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”

以了解相詳細信息。

166

ASRock  Z77E-ITX  Motherboard

簡體中文

1.2  主板規格

 架构

- Mini-ITX 規格 :

  6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米

- 优質鍍金電容設計（100% 日制高品質高傳導性固態電容）

 處理器

- 支持第三代和二代 Intel

®

Core

TM

 i7 / i5 / i3 處理器

  (LGA1155 針腳 )

- Digi 電源設計

- 6 + 2 電源相位設計

- 支持 Intel

®

 Turbo Boost 2.0 技術

- 支持 K- 系列解鎖的 CPU

- 支持 Hyper-Threading 超線程技術（詳見警告 1）

- 支持 Intel

®

 Ivy Bridge CPU 的 Intel

®

快速啟動技術和

  Intel

®

智能連接技術

 芯片組

- Intel

®

Z77

 系統內存

- 支持雙通道 DDR3 內存技術（見警告 2）

- 配備兩個 DDR3 DIMM 插槽

- 支持 DDR3 2800+( 超頻 )/2400( 超頻 )/2133( 超頻 )/1866

  ( 超頻 )/1600/1333/1066 non-ECC、un-buffered 內存

- 最高支持 16GB 系統容量（見警告 3）

- 支持 Intel

®

 Extreme Memory Profile(XMP)1.3/1.2

 擴展插槽

- 1 x PCI Express 3.0 x16 插槽 (PCIE1: x16 模式 )（見警告 4）

  * 使用 Intel

®

 Ivy Bridge CPU 方可支持 PCIE 3.0。若使用

   Intel

®

 Sandy Bridge CPU，僅支持 PCIE 2.0。

- 1 x mini-PCI Express 插槽：供 WiFi 模塊使用

 板載顯卡

* 僅內置 GPU 的處理器可支持 Intel

®

 HD Graphics 內置視覺特

  性与 VGA 輸出。

- 支持 Intel

®

 HD Graphics 內置視覺特性 :Intel

®

 Quick Sync

  Video 2.0、Intel

®

 InTru

TM

 3D、Intel

®

 Clear Video HD 技術、

  Intel

®

 Insider

TM

、Intel

®

 HD Graphics 2500/4000

- Intel

®

 Ivy Bridge CPU 支持 Pixel Shader 5.0、DirectX 11

  技術

。

Intel

®

 Sandy Bridge CPU 支持 Pixel Shader 4.1、

  DirectX 10.1 技術

- 最大共享內存 1760MB（見警告 5）

- 通過 DVI 轉 D-Sub 轉接器支持多個 VGA 輸出選項 :DVI、

  HDMI、DisplayPort 和 D-Sub（見警告 6）

- 支持 HDMI 1.4a, 最高分辨率達 1920x1200 @ 60Hz

- 支持 DVI, 最高分辨率達 1920x1200 @ 60Hz

- 支持 DisplayPort, 最高分辨率達 2560x1600 @ 60Hz

- 支持 D-Sub, 最高分辨率達 2048x1536 @ 75Hz

- 支持 HDMI, 可支持 Auto Lip Sync、Deep Color (12bpc)、

167

ASRock  Z77E-ITX  Motherboard

簡體中文

  xvYCC 與 HBR( 高位速音頻 )( 需配備兼容 HDMI 的顯示器 )

  ( 詳見警告 7）

- 通過 DVI、HDMI 和 DisplayPort 接口支持 HDCP 功能

- 通過 DVI、HDMI 和 DisplayPort 接口可播放 1080 線藍光光

  盤 (BD) / HD-DVD 光盤

 音效

- 7.1 聲道高保真音頻 , 支持內容保護功能

  (Realtek ALC898 音頻編解碼器 )

- 支持優質藍光音效

- 支持 THX TruStudio

TM

 板載 LAN 功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支持网路喚醒（Wake-On-LAN）

- 支持 Energy Efficient Ethernet 802.3az

- 支持 PXE

 無線 LAN

WiFi-802.11n 模塊

    - 300Mbps IEEE 802.11n / 54Mbps IEEE 802.11g / 11Mbps

      IEEE 802.11b

    - 支持工作站模式（基礎結构模式和 Ad-hoc 模式）

 Rear Panel

I/O 界面

 I/O

- 2 個天線端口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤 / 鼠標接口

 輸出接口 )

- 1 個 DVI-I 接口

- 1 個 HDMI 接口

- 1 個 DisplayPort 接口

- 1 個光纖 SPDIF 輸出接口

- 2 個可直接使用的 USB 2.0 接口

- 1 個 eSATA2 接口

- 4 個可直接使用的 USB 3.0 接口

- 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED

  LED)

- 1 個帶 LED 的 CMOS 數據清除開關

- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入

  / 前置喇叭 / 麥克風 ( 見警告 8)

 SATA3

- 2 x SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

  RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart

  Response 技術 ), NCQ, AHCI 和熱插拔功能

 USB 3.0

- 2 x Intel

®

Z77 的后置 USB 3.0 連接頭，支持 USB 1.0/2.0/3.0

  到 5Gb/s

- 2 x ASMedia ASM1042 的后置 USB 3.0 連接頭，支持

  USB 1.0/2.0/3.0 到 5Gb/s

- 1 x Intel

®

Z77 的前置 USB 3.0 連接頭 ( 支持 2 個 USB 3.0 接

  口 )，支持 USB 1.0/2.0/3.0 到 5Gb/s

168

ASRock  Z77E-ITX  Motherboard

簡體中文

 連接頭

- 2 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

  RAID 5, RAID 10, Intel Rapid Storage 和 Intel Smart

  Response 技術 ), NCQ, AHCI 和熱插拔功能

- 1 x mSATA 3.0Gb/s 連接頭（固態硬盤接口）, 支持 RAID

  (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage

  和 Intel Smart Response 技術 ), NCQ, AHCI 功能和全尺寸

  mini-PCI Express 模塊

- 2 x SATA3 6.0Gb/s 連接頭

- 1 x 消費類紅外線模塊接頭

- CPU/ 機箱風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- 前置音頻面板接頭

- 2 x USB 2.0 接針 ( 可支持 4 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接針 ( 可支持 2 個額外的 USB 3.0 接口 )

 BIOS

- 64Mb AMI UEFI Legal BIOS, 支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持 jumperfree 免跳線模式

- 支持 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, VCCSA 電壓多功能調節器

 支持光盤

-

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎 MAGIX 多媒体套件 - OEM

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 9）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 10）

- 華擎 APP Charger（見警告 11）

- 華擎 SmartView（見警告 12）

- 華擎 XFast USB（見警告 13）

- 華擎 XFast LAN（見警告 14）

- 華擎 XFast RAM（見警告 15）

- 華擎 Crashless BIOS（見警告 16）

- 華擎 OMG (Online Management Guard)（見警告 17）

- 華擎云升級（見警告 18）

- Lucid Virtu Universal MVP（見警告 19）

  * 僅內置 GPU 的處理器可支持 Lucid Virtu Universal MVP。

- Hybrid Booster( 安心超頻技術 ):

  - 支持 CPU 無級頻率調控（見警告 20）

  - 華擎 U-COP（見警告 21）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術）

- 晚安指示燈

169

ASRock  Z77E-ITX  Motherboard

簡體中文

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

    警告！

1、 關于“Hyper-Threading  Technology”（超線程技術）的設置，請參考 CD

光盤中的“User Manual”第 47 頁。

2、 這款主板支援雙通道內存技術。在您實現雙通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 19 頁的內存模組安裝指南。

3、 由于操作系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際內存容量可能小于 4GB。對於 Windows

®

 操作系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。您可以通過華擎 XFast RAM 來利用 Windows

®

無法使

用的內存。

4、 只有 PCIE1 插槽支持 Gen  3 速度。若要使 PCI  Express 運行于 Gen  3 速

度，您必須安裝 Ivy Bridge CPU。若您安裝了 Sandy Bridge CPU，則 PCI

Express 只能運行于 Gen 2 速度。

5、 最大共享內存大小由芯片組廠商定義並且可以更改。請查閱 I n t e l

®

網站

了解最新資訊。

6、 您只能從三種顯示器中選擇兩種使用。DVI、HDMI 與 DisplayPort 顯示器

不能同時使用。此外 ,  使用 DVI  轉 HDMI  轉接器 ,  可使 DVI  端口具備與

HDMI 端口一樣的功能。

7、 只有 Windows

®

  7  64 位元 /7 可支持 xvYCC 與 Deep  Color。只有當顯示器

在 EDID 中支持 12bpc 時 ,Deep  Color 模式才會被開啟。只有 Windows

®

  7

64 位元 /7/Vista

TM

64 位元 /Vista

TM

支持 HBR。

8、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱

第 4 頁的表格瞭解正確的連接方式。

 硬件監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU 風扇轉速計

- 機箱風扇轉速計

- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

  度）

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

操作系統

- Microsoft

®

Windows

®

7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元适用于此主板（見警告 22）

 認證

- FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

  （見警告 23）

 * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

170

ASRock  Z77E-ITX  Motherboard

簡體中文

9、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶

友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C

DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。

在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。

在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。

在 OC  DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共

享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同

的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減

少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock  Extreme

Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

10、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程序。啟動這一

程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

11、 若您想要更快速、更自由地為您的蘋果設備 , 如 iPhone/iPad/iPod  touch

充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。只需安

裝 APP  Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快 40%。華

擎 APP  Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以在電腦進

入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續為設

備充電。只需安裝了 APP  Charger 驅動程序 , 您立刻就能擁有非凡的充電

體驗。

12、 S m a r t V i e w 是 I n t e r n e t 瀏覽器的一項新功能，它作為 I E 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨

時与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元，瀏覽器的版本是

IE8。

華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

13、 華擎 XFast  USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

14、 華擎 XFast  LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。

15、華擎 XFast RAM 是 ASRock Extreme Tuning Utility (AXTU) 中加入的一項

新功能。它能充分利用 Windows

®

操作系統 32-bit  CPU 無法使用的內存空

間。華擎 XFast  RAM 可縮短之前訪問過的网站的加載時間，從而加快网絡

衝浪速度。此外，它還能提升 Adobe Photoshop 運行的速度高達五倍之多。

華擎 XFast  RAM 的另一項优勢是它能減少訪問 SSD 或 HDD 的頻次，從而延

長它門的使用壽命。

171

ASRock  Z77E-ITX  Motherboard

簡體中文

16、華擎 Crashless  BIOS 能讓用戶安心地更新他們的 BIOS，而不用擔心發生

故障。如果在 BIOS 更新過程中斷電，華擎 Crashless  BIOS 會在電源恢复

后自動完成 BIOS 更新過程。請注意，BIOS 文件需存放在 USB 盤的根目錄中。

此功能只支持 USB2.0 端口。

17、 管理員可通過 O M G 對指定的時間段對互聯网設置禁用或限制訪問。您可以

選擇 [Everyday]（每天）, [Day of the week]（指定星期几）或 [Weekdays

and  weekends]（指定工作日或周末），然后設置授權允許其他用戶訪問

互聯网的起始時間和結束時間。為防止用戶繞過 O M G 的管控，必須新增無

權更改系統時間的訪客帳戶。

18、 云升級在線升級功能會從我們的服務器搜索可用的 UEFI 固件。也就是說，

系統可以自動從我們的服務器上偵測到最新的 U E F I 文件，且不需要進入

Windows 操作系統即可進行更新。請注意：您需要使用 DHCP 配置的電腦以

啟用此功能。

19、 VIRTU  Universal  MVP 包括 Virtu 通用技術的基本功能，可虛擬化集成的

GPU 和离散 GPU，使 Breed 功能達到最佳效果。此外，它還采用 Virtual

Vsync

TM

技術，提供优异的視覺效果。利用 HyperFormance 技術所帶來的优

點，VIRTU Universal MVP 通過智能地減少 CPU、GPU 和顯示器之間數据流

的冗余渲染任務，提高游戲性能。

20、 盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准 C P U

總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主板。

21、 當檢測到 CPU  過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

22、 Microsoft

®

  Windows

®

  XP  /  XP  64-bit 系統不支持華擎 XFast  RAM。Mi-

crosoft

®

 Windows

®

 Vista

TM

 / Vista

TM

 64-bit / XP / XP 64-bit 系統不

支持 Intel

®

智能連接技術和 Intel

®

 USB 3.0 連接頭。

23、 EuP, 全稱 Energy  Using  Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 E u P 標準 , 您需要同時具備支持 E u P 的主

板和支持 EuP 的電源供應器。根據 Intel

®

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

172

ASRock  Z77E-ITX  Motherboard

簡體中文

默認設置

清除 CMOS

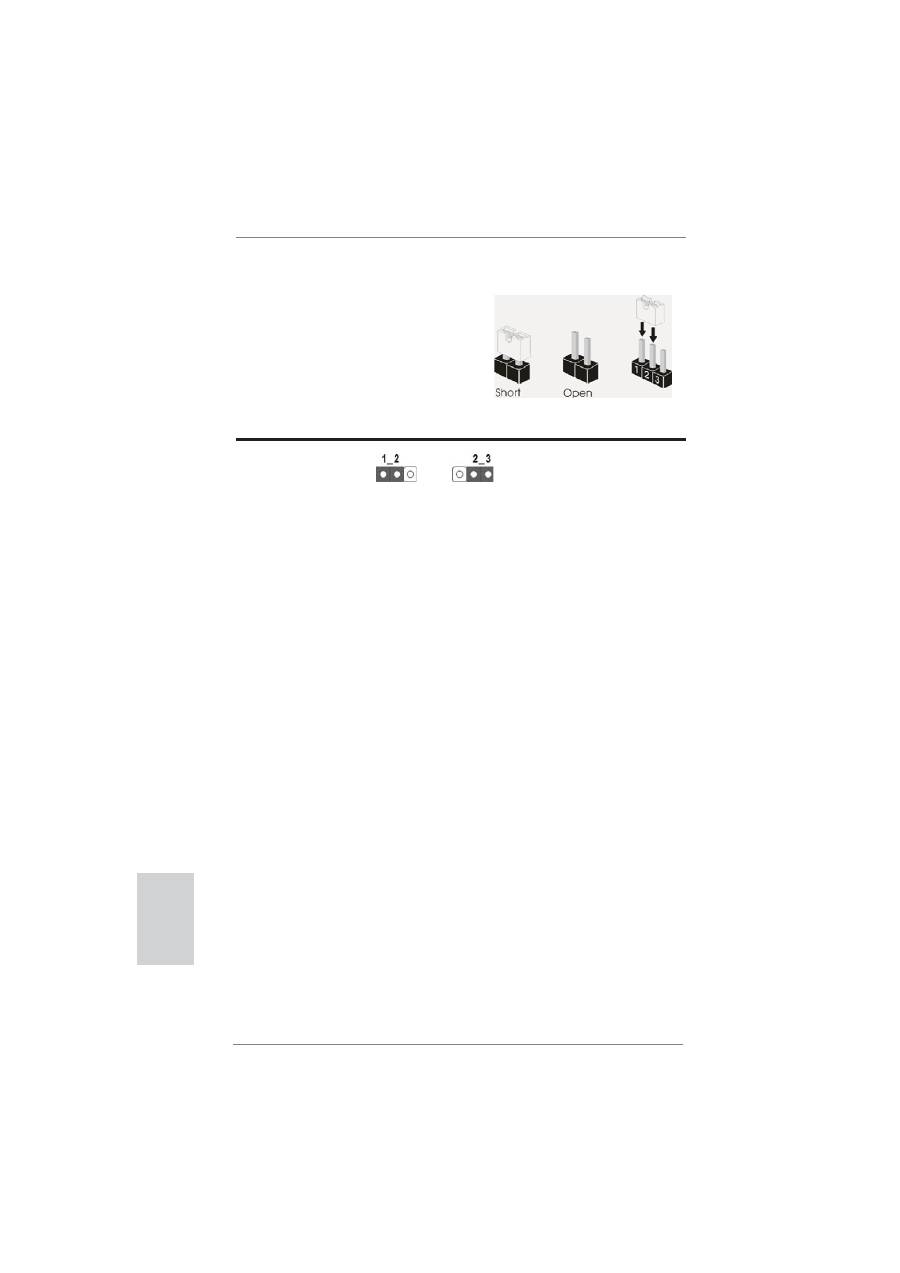

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 11 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

173

ASRock  Z77E-ITX  Motherboard

簡體中文

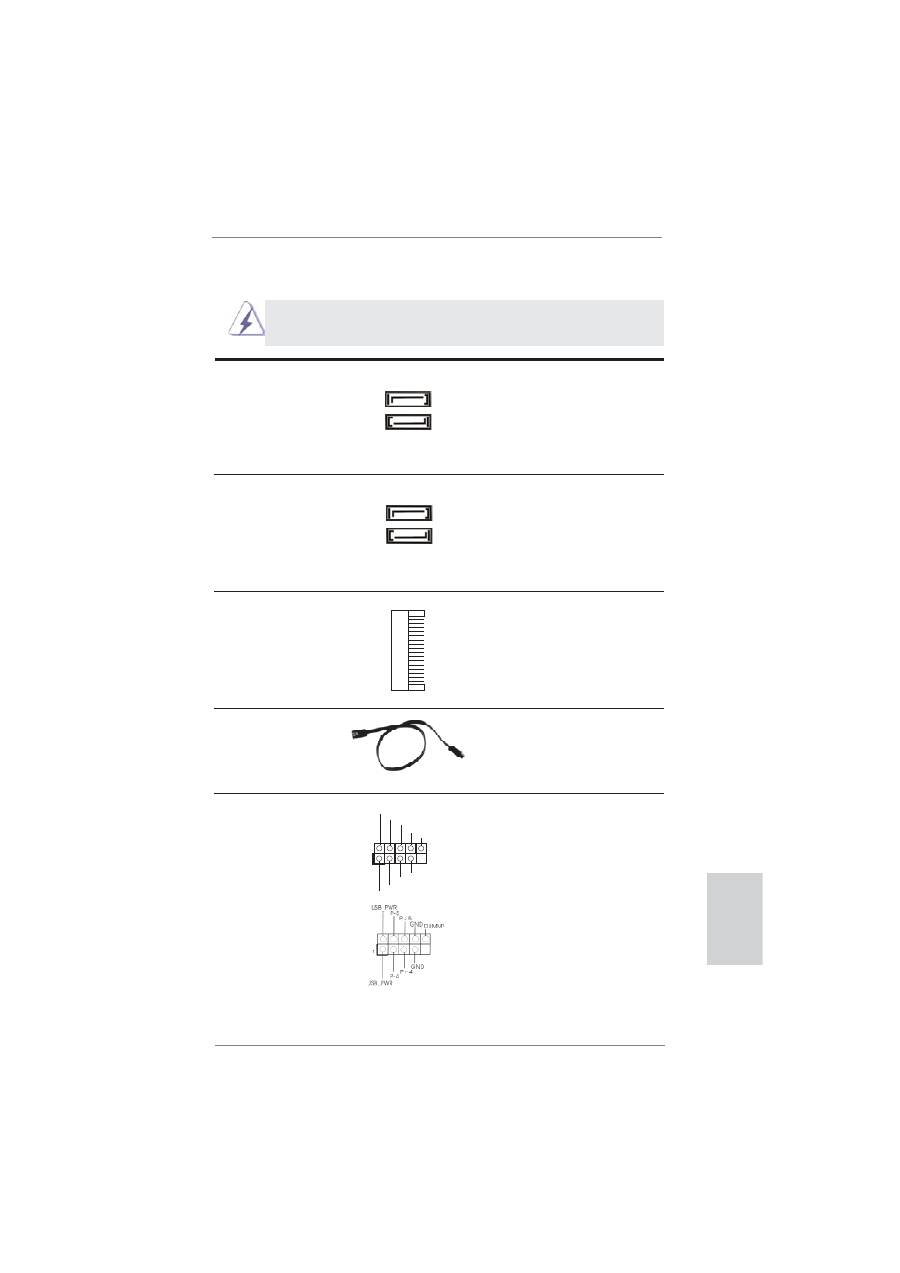

Serial ATA (SATA)

SATA 數據線的任意一端均可連

數據線

( 選配 )

接 SATA/SATA2/SATA3 硬盤或者

主板上的 SATA2/SATA3 接口。

Serial ATA3 接口

這裡有兩組 Serial ATA3

(SATA3_0: 見第 2 頁第 3 項 )

(SATA3) 接口支持 Serial (SATA)

(SATA3_1: 見第 2 頁第 2 項 )

數據線作為內部儲存設置。目前

SATA3 界面理論上可提供高達

6.0Gb/s 的數據傳輸速率。

1.4  板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA2 接口

這裡有兩組 Serial ATA2

(SATA_2: 見第 2 頁第 4 項 )

(SATA2) 接口支持 Serial (SATA)

(SATA_3: 見第 2 頁第 1 項 )

數據線作為內部儲存設置。目前

SATA2 界面理論上可提供高達

3.0Gb/s 的數據傳輸速率。

USB 2.0 擴展接頭

除了位於 I/O 面板的兩個默認

(9 針 USB2_3)

USB 2.0 接口之外，這款主板有

( 見第 2 頁第 5 項 )

兩組 USB 2.0 接針。每組 USB 2.0

接針可以支持兩個 USB 2.0 接

口。

(9 針 USB4_5)

( 見第 2 頁第 6 項 )

SATA_3

SATA_2

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

mSATA 接口

此 mSATA 接口可用于連接固態硬

( 見第 3 頁第 23 項 )

盤作為內部儲存設置。目前的

mSATA 接口最高支持 3.0Gb/s 的

數據傳輸速率。

SATA3_1

SATA3_0

174

ASRock  Z77E-ITX  Motherboard

簡體中文

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 19 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack

   Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我們提供的手冊

   和機箱手冊上的使用說明安裝您的系統。2. 如果您使用 AC’97 音頻面板 , 請按

   照下面的步驟將它安裝到前面板音頻接針 :

   A. 將 Mic_IN(MIC) 連接到 MIC2_L。

   B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

   C. 將 Ground(GND) 連接到 Ground(GND)。

   D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。

   E. 開啟前置麥克風。

      在 Windows

®

 XP / XP 64 位元操作系統中 :

      選擇”Mixer”。選擇”Recorder”。接著點擊”FrontMic”。

      在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系統中 :

      在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

消費類紅外線模塊接頭

此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 7 項 )

系統面板接頭

這個接頭提供數個系統前面板功

(9 針 PANEL1)

能。

( 見第 2 頁第 17 項 )

USB 3.0 擴展接頭

除了位於 I/O 面板的四個默認

(19 針 USB3_3_4)

USB 3.0 接口之外，這款主板有

( 見第 2 頁第 8 項 )

一組 USB 3.0 接針。這組 USB 3.0

接針可以支持兩個 USB 3.0 接

口。

1

DUMMY

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P0_D+

IntA_P0_D-

GND

IntA_P0_SSTX+

IntA_P0_SSTX-

GND

IntA_P0_SSRX+

IntA_P0_SSRX-

Vbus

175

ASRock  Z77E-ITX  Motherboard

簡體中文

機箱風扇接頭

請將風扇連接線接到這個接頭，

(4 針 CHA_FAN1)

並讓黑線與接地的針腳相接。

( 見第 2 頁第 13 項 )

CPU 風扇接頭

請將 CPU 風扇連接線接到這個接

(4 針 CPU_FAN1)

頭，讓黑線與接地的針腳相接。

( 見第 2 頁第 10 項 )

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

ATX 電源接頭

請將 ATX 電源供應器連接到這個

(24 針 ATXPWR1)

接頭。

( 見第 2 頁第 16 項 )

12

 1

24

13

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態指示燈

到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可按下

重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處于 S1/S3 待機模式時 , 此指示燈保持閃爍。當系統處于 S4 待機模式

或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指

示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、重啟開

關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機箱前面板連接

到此排針時 , 請確認連接線與針腳上的說明相對應。

176

ASRock  Z77E-ITX  Motherboard

簡體中文

5              1

8              4

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭

請將一個 ATX 12V 電源供應器接

(8 針 ATX12V1)

到這個接頭。

( 見第 2 頁第 22 項 )

5                        1

8                        4

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13
