ASRock Z77 WS: 1. Introduzione

81

ASRock  Z77 WS  Motherboard

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

1.  Introduzione

Grazie per aver scelto una scheda madre ASRock

Z77 WS

, una scheda madre af-

fi

 dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti

e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e

della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono essere

aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre, visitare

il nostro sito per informazioni speci

fi

 che sul modello che si sta usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

Z77 WS

(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Guida di installazione rapida ASRock

Z77 WS

CD di supporto ASRock

Z77 WS

Sei cavi dati Serial ATA (SATA) (opzionali)

Un cavi di alimentazione HDD Serial ATA (SATA) (opzionali)

Un I/O Shield

Due scheda ASRock SLI_Bridge

Un scheda ASRock SLI_Bridge_3S

Un scheda Bridge ASRock 3-Way SLI

Italiano

82

ASRock  Z77 WS  Motherboard

1.2  Speci

fi

 che

 Piattaforma

- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Design Premium Gold Capacitor (condensatori a polimeri

  conduttivi di altissima qualità 100% made in Japan)

 Processore

- Supporta Intel

®

 Core

TM

 i7 / i5 / i3 di 3a e 2a generazione in un

  pacchetto LGA1155

- Design Digi Power

- Struttura di fase con alimentazione 8 + 4

- Supporto della tecnologia Intel

®

 Turbo Boost 2.0

- Supporta CPU unlocked serie K

Chipset

- Intel

®

 Z77

- Supporta tecnologia Intel

®

 Rapid Start Technology e Smart

  Connect Technology

Memoria

- Supporto tecnologia Dual Channel Memory

- 4 x slots DDR3 DIMM

- Supporto DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)/

  1600/1333/1066 non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 32GB

- Supporto di Intel

®

 XMP (Extreme Memory Pro

fi

 le)1.3/1.2

Slot di

- 5 x Alloggio PCI Express 3.0 x16 (PCIE2 : modalità x16 o

espansione

  PCIE1/PCIE3/PCIE5/PCIE7 : modalità x16/0/16/0 o modalità

  x8/8/8/8)

  * PCIE 3.0 è supportato soltanto con la CPU Intel

®

 Ivy Bridge.

    Con la CPU Intel

®

 Sandy Bridge, supporta solamente PCIE

    2.0.

- 1 x Alloggio PCI Express 2.0 x16 (PCIE4 : modalità x4)

- 1 x Alloggio PCI Express 2.0 x1

- Supporto di AMD Quad CrossFireX

TM

, 4-Way CrossFireX

TM

,

  3-Way CrossFireX

TM

 e CrossFireX

TM

- Supporto di NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way SLI

TM

 e

  SLI

TM

VGA su scheda

* Le uscite Intel

®

 HD Graphics Built-in Visuals e VGA possono

  essere supportate solo con processori dotati di GPU

  integrata.

- Supporta Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick Sync

  Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD Technology,

  Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 con CPU Intel

®

 Ivy Bridge, Pixel

  Shader 4.1, DirectX 10.1 con CPU Intel

®

 Sandy Bridge

- Memoria massima condivisa 1760MB

Italiano

83

ASRock  Z77 WS  Motherboard

- Supporta HDMI 1.4a con risoluzione massima

fi

 no a

  1920x1200 @ 60Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

  xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario

  un monitor compatibile HDMI)

- Supporto della funzione HDCP con le porta HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

  porta HDMI

 Audio

- 7.1 CH HD Audio con protezioni contenuti

  (Realtek ALC898 Audio Codec)

- Supporto audio Blu-ray Premium

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Supporta Wake-On-LAN

- Supporto di Energy Ef

fi

 cient Ethernet 802.3az

- Supporto di Dual LAN con funzione Teaming

- Supporta PXE

 Storage

- 2 x Connettori SATA3 6,0Gb/s Z77 Intel

®

, supporto RAID

  (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e

  tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI

  e “Hot Plug”

- 4 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto

  delle funzioni NCQ, AHCI e “Hot Plug” (il connettore

  SATA3_A4 è condiviso con la porta eSATA3)

- 4 x Connettori SATA2 3,0Gb/s Z77 Intel

®

, supporto RAID

  (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e

  tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI

  e “Hot Plug”

Pannello

 I/O

Panel

posteriore I/O

- 1 x porta PS/2 per tastiera/mouse

- 1 x Porta HDMI

- 1 x Porta ottica SPDIF Out

- 2 x porte USB 2.0 già integrate

- 1 x Connettore eSATA3

- 8 x porte USB 3.0 già integrate

- 2 x porte LAN RJ-45 con LED (LED azione/collegamento e

  LED velocità)

- 1 x porte IEEE 1394

- 1 x interruttore di pulizia CMOS con LED

- Connettore HD Audio: cassa posteriore / cassa centrale /

  bassi / ingresso linea / cassa frontale / microfono

Italiano

84

ASRock  Z77 WS  Motherboard

 USB 3.0

- 4 x porte USB 3.0 posteriori amministrate dal controller

  Intel

®

 Z77, supporto di USB 1.0/2.0/3.0

fi

 no a 5Gb/s

- 4 x porte USB 3.0 posteriori amministrate dal controller

  Etron EJ188, supporto di USB 1.0/2.0/3.0

fi

 no a 5Gb/s

- 2 x header USB 3.0 frontale (supporta 4 porte USB 3.0)

  amministrato dal controller Etron EJ188, supporto di

  USB 1.0/2.0/3.0

fi

 no a 5Gb/s

 Connettori

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x collettore IEEE 1394

- 1 x LED di accensione

- 2 x Connettore CPU Alimentazione ventola

  (1 x 4-pin, 1 x 3-pin)

- 3 x Connettore Chassis Alimentazione ventola

  (1 x 4-pin, 2 x 3-pin)

- 1 x Connettore potenza Alimentazione ventola (3-pin)

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Collettore alimentazione SLI/XFIRE

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

- 2 x Collettore USB 3.0 (supporta 4 porte USB 3.0)

- 1 x Dr. Debug (LED debug con 7 segmenti)

- 1 x interruttore di alimentazione con LED

- 1 x interruttore di reset con LED

- 1 x interruttore pulizia CMOS con LED

 BIOS

- 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, 1.8V

  PLL, VTT, VCCSA

 CD di

- Driver, Utilità, Software AntiVirus (versione di prova),

 supporto

  CyberLink MediaEspresso 6.5 Trial, Suite multimediale

  ASRock MAGIX - OEM

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/potenza

Alimentazione

Italiano

85

ASRock  Z77 WS  Motherboard

- Ventola CPU/Chassis silenziosa (permette la regolazione

  automatica della ventola dello chassis in base alla temperatura

  della CPU)

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibilità

- Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit / XP /

 SO

  XP 64 bit

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

  predisposta per il sistema ErP/EuP)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

Italiano

86

ASRock  Z77 WS  Motherboard

1.3

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2  Nr. 22)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del

jumper Clear CMOS.

Italiano

87

ASRock  Z77 WS  Motherboard

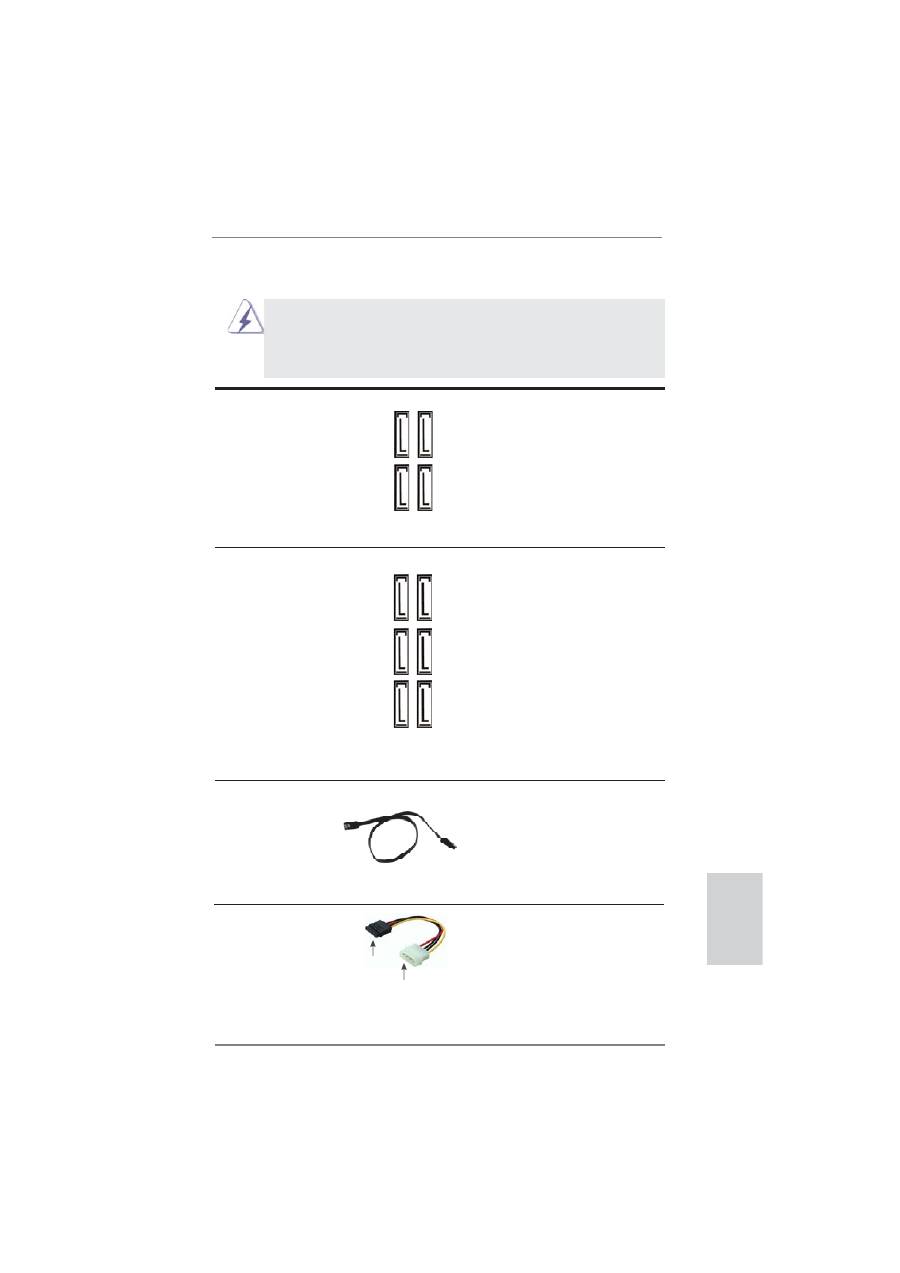

1.4  Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA2

Questi quattro connettori Serial

(SATA2_2_3: vedi p.2  Nr. 15)

ATA2 (SATA2) supportano cavi

(SATA2_4_5: vedi p.2  Nr. 16)

dati SATA per dispositivi di

 immagazzinamento

interni.

L’interfaccia SATA2 attuale

permette velocità di

 trasferimento

dati

fi

 no a 3.0

 Gb/s.

Serial ATA3 Connectors

Questi sei connettori Serial

(SATA3_A1_A2: vedi p.2  Nr. 12)

ATA3 (SATA3) supportano cavi

(SATA3_A3_A4: vedi p.2  Nr. 13)

dati SATA per dispositivi di

(SATA3_0_1: vedi p.2  Nr. 14)

 immagazzinamento

interni.

L’interfaccia SATA3 attuale

permette velocità di

 trasferimento

dati

fi

 no a 6.0

Gb/s. Se si installa l’HD

sulla porta eSATA3 con la

connessione I/O sul retro, il

SATA3_A4 interno non

 funziona.

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

 cartolina

base.

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

Connettere

all’ailmentazione

dei dischi SATA

Connettere al gruppo

di alimentazione

Cavo d’alimentazione

Collegare l’estremità nera de

Serial ATA (SATA)

cavo di alimentazione SATA al

(Opzionale)

connettore di alimentazione del

drive. Poi connettete l’estremità

bianca del cavo di alimentazio

ne SATA al connettore power

 dell’alimentatore.

Italiano

88

ASRock  Z77 WS  Motherboard

Collettore USB 2.0

Oltre alle due porte USB 2.0

(9-pin USB2_3)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 25)

scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

(9-pin USB4_5)

due porte USB 2.0.

(vedi p.2  Nr. 26)

(9-pin USB6_7)

(vedi p.2  Nr. 27)

Collettore USB 3.0

Oltre alle otto porte USB 3.0

(19-pin USB3_9_10)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 10)

scheda madre dispone di due

intestazioni USB 3.0. Ciascuna

intestazione USB 3.0 supporta

due porte USB 3.0.

(19-pin USB3_11_12)

(vedi p.2  Nr. 9)

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2  Nr. 32)

la trasmissione e la ricezione

 senza

fi

 li.

1

IRTX

+5VSB

DUMMY

IRRX

GND

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2  Nr. 28)

ricevitore remoto.

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

Italiano

89

ASRock  Z77 WS  Motherboard

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

    (High De

fi

 nition Audio) per far sì che questa operi in modo corretto. Attenersi alle

    istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

    pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

    E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 20)

 pannello

frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 35)

dei dispositivi audio.

Italiano

90

ASRock  Z77 WS  Motherboard

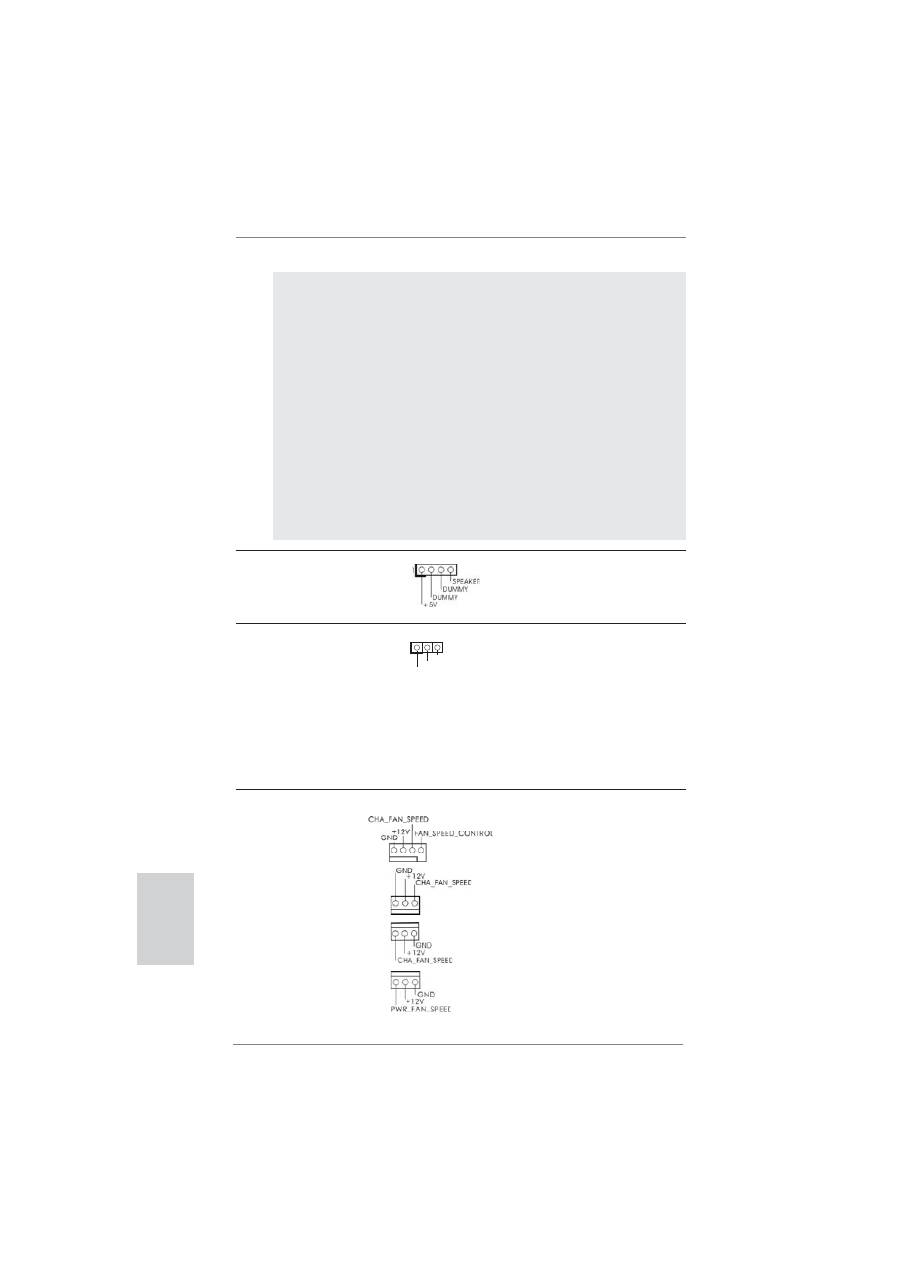

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 21)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 19)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti

connettori

(vedi p.2  Nr. 30)

facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

CHA_FAN1,

CHA_FAN2

(vedi p.2  Nr. 29)

e CHA_FAN3 supportano la

funzione Fan Control.

(3-pin CHA_FAN3)

(vedi p.2  Nr. 44)

(3-pin PWR_FAN1)

(vedi p.2  Nr. 3)

Italiano

91

ASRock  Z77 WS  Motherboard

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

       Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4

     piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare

     anche senza la funzione di controllo della velocità della ventola. Se si intende

     collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa

     scheda madre, collegarla ai piedini 1-3.

(3-pin CPU_FAN2)

(vedi p.2  Nr. 5)

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 8)

 connettore.

12

 1

24

13

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

12

 1

24

13

Connettore ATX 12 V

Collegare un alimentatore ATX

(8-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 1)

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX 12V,

l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una fornitura elettrica

tradizionale a  4-pin ATX 12V. Per usare tale fornitura elettrica 4-pin ATX 12V,

prego collegare la presa elettrica al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

8

   5

4

   1

8                  5

4                  1

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 4)

 combaciare

il

fi

 lo nero al pin

 terra.

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

Italiano

92

ASRock  Z77 WS  Motherboard

Header HDMI_SPDIF

Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2  Nr. 34)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

SPDIFOUT

GND

1

Collettore porta COM

Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2  Nr. 33)

modulo porta COM.

Intestazione IEEE 1394

Accanto alla porta di default

(9-pin FRONT_1394)

IEEE 1394 sul pannello I/O, e‘

(vedi p.2  Nr. 31)

presente un‘intestazione IEEE

1394 (FRONT_1394) sulla

scheda madre. Questa

intestazione IEEE 1394 puo‘

supportare una porta IEEE

 1394.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

Connettore alimentazione SLI/XFIRE

Non è necessario usare questo

(4-pin SLI/XFIRE_POWER1)

connettore, però deve essere

(vedi p.2  Nr. 43)

collegatoad un connettore

d’alimentazione disco rigido

quando sulla scheda madre

 sono

installate

 contemporaneamente

due

 schede

video.

Italiano

93

ASRock  Z77 WS  Motherboard

1.5

Interruttori rapidi

Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut-

tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere /

spegnere rapidamente o cancellare i valori CMOS.

Interruttore

(PWRBTN)

(vedi p.2  Nr. 18)

L’interruttore di pulizia CMOS è

un interruttore rapido che

consente agli utenti di cancellare

velocemente i valori CMOS.

Interruttore di reset

(RSTBTN)

(vedi p.2  Nr. 17)

Interruttore pulizia CMOS

(CLRCBTN)

(vedi p.3  Nr. 17)

L’interruttore di alimentazione è

un interruttore rapido che

consente agli utenti di

accendere/spegnere

rapidamente il sistema.

L’interruttore di reset è un

interruttore rapido che consente

agli utenti di resettare

rapidamente il sistema.

Italiano
