ASRock  Z77 WS  Motherboard

1.  Introduction

Merci pour votre achat d’une carte mère ASRock

Z77 WS

, une carte mère très

fi

 -

able produite selon les critères de qualité rigoureux de ASRock. Elle offre des per-

formances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans noti

fi

 cation. Au

cas où n’importe qu’elle modi

fi

 cation intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

Z77 WS

(Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm)

Guide d’installation rapide ASRock

Z77 WS

CD de soutien ASRock

Z77 WS

Six câbles de données de série ATA (SATA) (en option)

Un câble d’alimentation de série ATA (SATA) HDD (en option)

Un I/O Panel Shield

Deux carte Pont_ASRock SLI

Un carte 3S_Pont_ASRock SLI

Un carte pont à trois voies SLI ASRoc

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

7 / 7 64 bits

/ Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer l'option BIOS

dans Con

fi

 guration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

68

ASRock  Z77 WS  Motherboard

1.2  Spéci

fi

 cations

 Format

- Facteur de forme ATX:

  12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Design de condensateur Premium Gold (condensateurs

  polymère conducteur de qualité supérieure 100% fabriqués

  au Japon)

 CPU

- Prend en charge les processeurs Intel

®

 Core

TM

 i7 / i5 / i3

  2ème et 3ème génération sur socket LGA1155

- Conception Digi Power

- 8 + 4 Power Phase conception

- Prend en charge la technologie Intel

®

 Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

  série K

 Chipsets

- Intel

®

 Z77

- Prend en charge les technologies Intel

®

 Rapid Start et Smart

  Connect

 Mémoire

- Compatible avec la Technologie de Mémoire à Canal

  Double

- 4 x slots DIMM DDR3

- Supporter DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)

  /1600/1333/1066 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 32GB

- Prend en charge le pro

fi

 l de mémoire extrême Intel

®

 (XMP)

  1.3/1.2

 Slot d’extension

- 5 x slots PCI Express 3.0 x16 (PCIE2 : mode x16 ou

  PCIE1/PCIE3/PCIE5/PCIE7 : mode x16/0/16/0 ou mode

  x8/8/8/8)

  * PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

®

    Ivy Bridge. Avec le processeur Intel

®

 Sandy Bridge, seul

    PCIE 2.0 est pris en charge.

- 1 x slot PCI Express 2.0 x16 (PCIE4 : mode x4)

- 1 x slot PCI Express 2.0 x1

- Prend en charge AMD Quad CrossFireX

TM

, 4-Way

  CrossFireX

TM

, 3-Way CrossFireX

TM

 et CrossFireX

TM

- Prend en charge NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way

  SLI

TM

 et SLI

TM

 VGA sur carte

 *

Intel

®

 HD Graphics avec visuels intégrés (Built-in Visuals) et

  les sorties VGA sont uniquement pris en charge par les

  processeurs à GPU intégré.

Français

69

ASRock  Z77 WS  Motherboard

- Supporte Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick

  Sync Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 avec CPU Intel

®

 Ivy Bridge,

  Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

®

 Sandy

  Bridge

- Mémoire partagée max 1760MB

- Prend en charge le HDMI 1.4a avec une résolution

  maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

  HBR (High Bit Rate Audio : Audio à haut débit binaire) avec

  HDMI (Moniteur compatible HDMI requis)

- Prise en charge de la fonction HDCP avec port HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

  port HDMI

 Audio

- 7,1 CH HD Audio avec protection de contenu

  (Realtek ALC898 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Support du Wake-On-LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

- Prend en charge le protocole double LAN avec fonction

  pairage

- Supporte PXE

 Stockage

- 2 x connecteurs SATA3 6,0 Gb/s par Intel

®

 Z77, prennent en

  charge les fonctions RAID (RAID 0, RAID 1, RAID 5,

  RAID 10, Intel Rapid Storage et Intel Smart Response),

  NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

- 4 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061,

  prennent en charge les fonctions NCQ, AHCI et « Hot

  Plug » (Branche ment à chaud) (le connecteur SATA3_A4

  est partagé avec le port eSATA3)

- 4 x connecteurs SATA2 3,0 Gb/s par Intel

®

 Z77, prennent en

  charge les fonctions RAID (RAID 0, RAID 1, RAID 5,

  RAID 10, Intel Rapid Storage et Intel Smart Response),

  NCQ, AHCI et « Hot Plug » (Branche ment à chaud)

 Panneau arrière

I/O Panel

- 1 x port clavier/souris PS/2

- 1 x port HDMI

Français

70

ASRock  Z77 WS  Motherboard

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 8 x ports USB 3.0 par défaut

- 2 x ports LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE

  et LED VITESSE)

- 1 x port IEEE 1394

- 1 x interrupteur d’effacement du CMOS avec LED

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

  Entrée Ligne / Haut-parleur frontal / Microphone

 USB 3.0

- 4 x ports USB3.0 à l’arrière par Intel

®

 Z77, prennent en

  charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 4 x ports USB3.0 à l’arrière par Etron EJ188, prennent en

  charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 2 x barrette USB3.0 en façade (prend en charge 4 ports

  USB 3.0) par Etron EJ188, prend en charge USB 1.0/2.0/3.0

  jusqu’à 5 Gb/s

 Connecteurs

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x connecteur IEEE 1394

- 1 x Connecteur de LED d’alimentation

- 2 x Connecteur pour ventilateur de CPU Ventilateur

  (1 x br. 4, 1 x br. 3)

- 3 x Connecteur pour ventilateur de Châssis Ventilateur

  (1 x br. 4, 2 x br. 3)

- 1 x Connecteur pour ventilateur de pouvoir Ventilateur (br. 3)

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

  supplémentaires)

- 2 x En-tête USB 3.0 (prendre en charge 4 ports USB 3.0

  supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

- 1 x interrupteur d’effacement du CMOS avec LED

 BIOS

- 64Mb AMI UEFI Legal BIOS avec support GUI

Français

71

ASRock  Z77 WS  Motherboard

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

  Multi-ajustement

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite multimédia

  ASRock MAGIX - OEM

 Surveillance

- Détection de la température de l’UC

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/pouvoir

  ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

  réglage automatique de la vitesse du ventilateur pour

  châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis à plusieurs

  vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

  / XP / XP 64-bit

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

Français

72

ASRock  Z77 WS  Motherboard

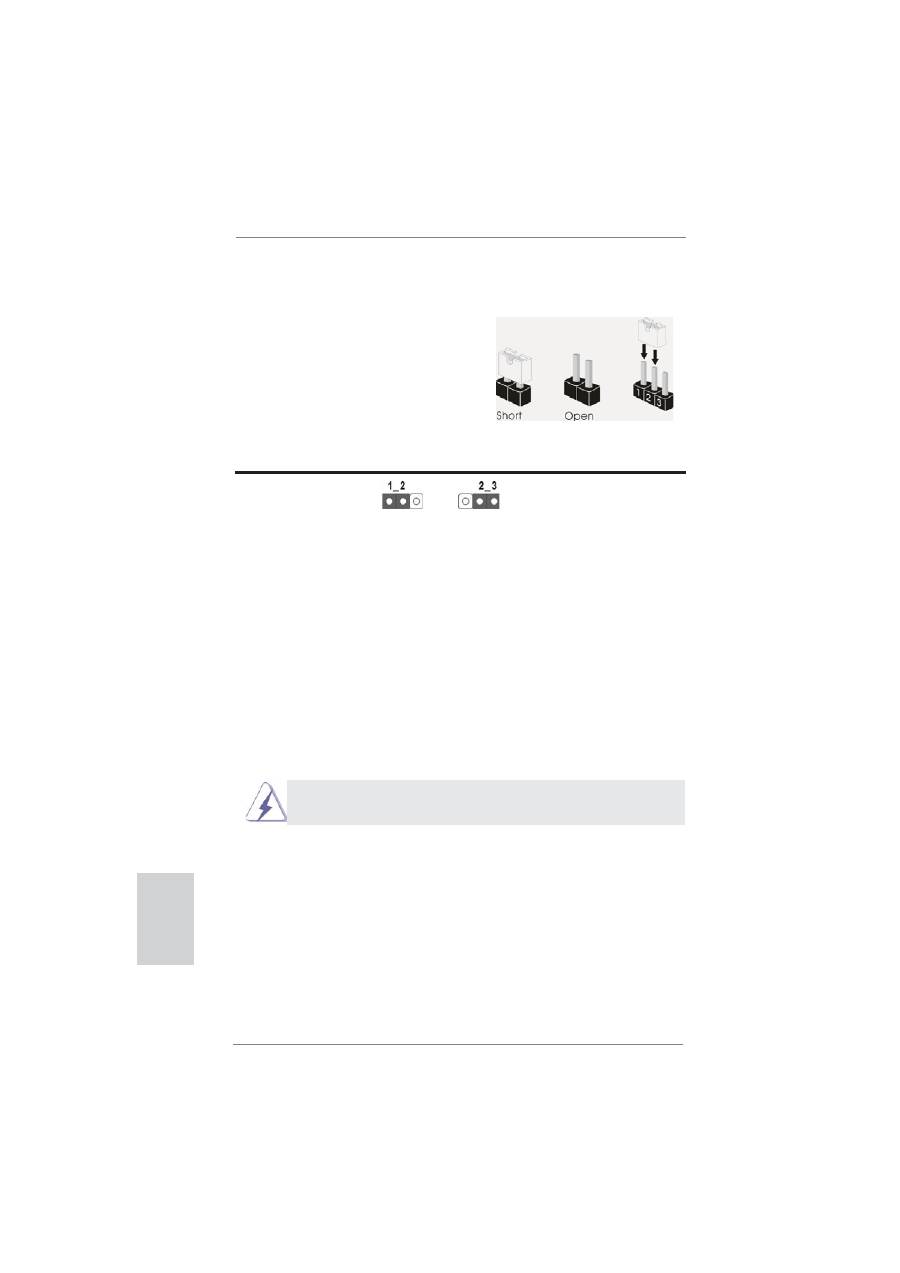

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 22)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

73

ASRock  Z77 WS  Motherboard

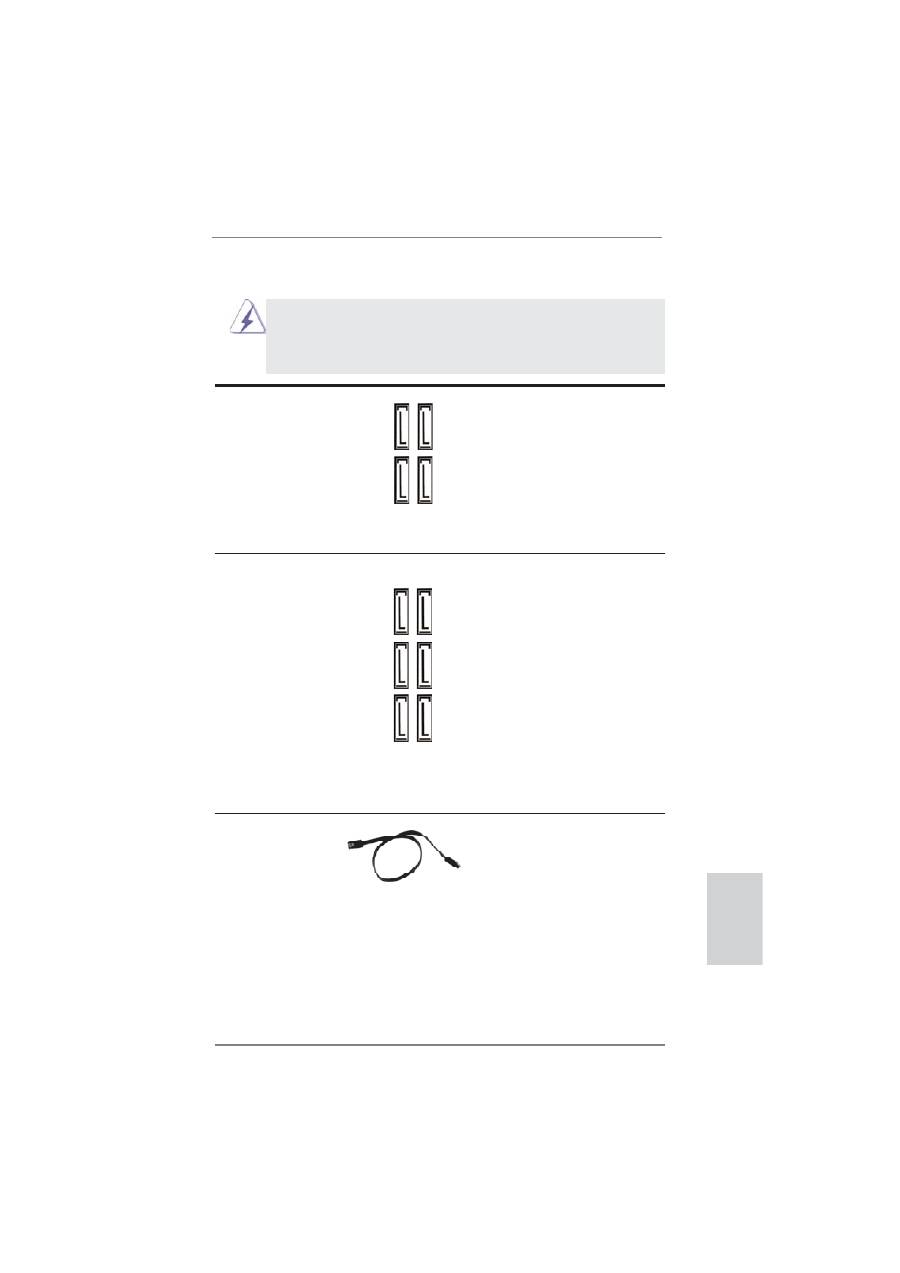

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte

 mere.

Connecteurs Série ATA2

Ces quatre connecteurs Série

(SATA2_2_3: voir  p.2  No. 15)

ATA2 (SATA2) prennent en

(SATA2_4_5: voir  p.2  No. 16)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces six connecteurs Série

(SATA3_A1_A2: voir  p.2  No. 12)

ATA3 (SATA3) prennent en

(SATA3_A3_A4: voir  p.2  No. 13)

charge les câbles SATA pour

(SATA3_0_1: voir  p.2  No. 14)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s. Si vous

installez le disque dur sur le

port eSATA3 sur le panneau

E/S arrière, le connecteur

SATA3_A4 interne ne

 fonctionne

pas.

1.4  En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

Français

74

ASRock  Z77 WS  Motherboard

En-tête USB 3.0

En plus des huit ports USB

(USB3_9_10 br.19)

3.0 par défaut sur le panneau

(voir  p.2  No. 10)

E/S, il y a deux barrette USB 3.0

sur la carte mère. Chaque

embase USB 3.0 peut prendre

en charge 2 ports USB 3.0.

(USB3_11_12 br.19)

(voir  p.2  No. 9)

En-tête USB 2.0

A côté des deux ports USB 2.0

(USB2_3 br. 9)

par défaut sur le panneau E/S,

(voir  p.2  No. 25)

il y a trois embases USB 2.0

sur cette carte mère. Chaque

embase USB 2.0 peut prendre

(USB4_5 br. 9)

en charge 2 ports USB 2.0.

(voir  p.2  No. 26)

(USB6_7 br. 9)

(voir  p.2  No. 27)

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

Cordon d’alimentation

Veuillez connecter l’extrémité

Série ATA (SATA)

noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon

d’alimentation SATA sur le

connecteur d’alimentation de

l’unité d’alimentation électrique.

c o n n e c t e r   à

l’unité

d’alimentation

électrique

connecter au connecteur

d’alimentation du disque

dur SATA

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

Français

75

ASRock  Z77 WS  Motherboard

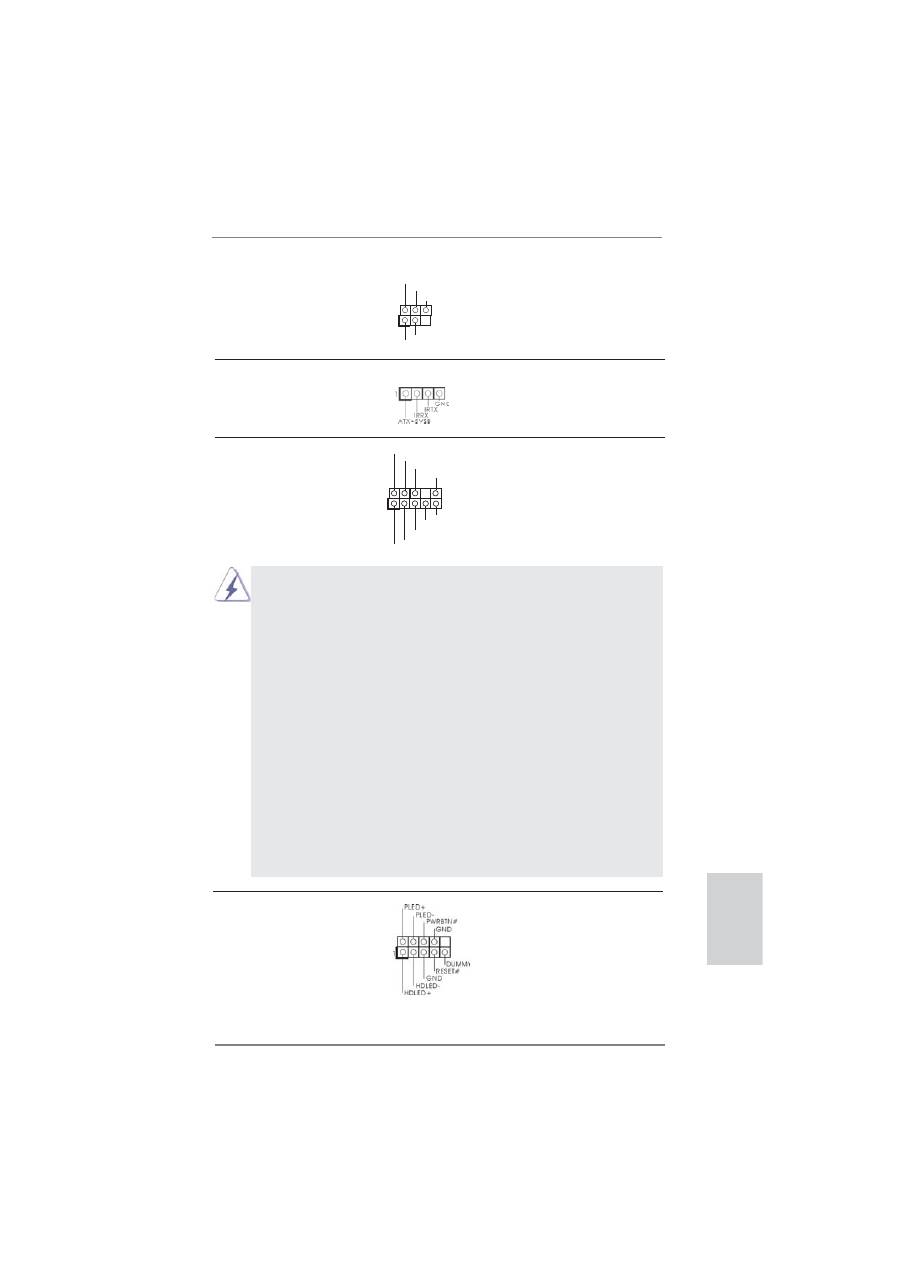

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che, mais le

fi

 l

    de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

    correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

    châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous:

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1 br. 9)

plusieurs fonctions du panneau

(voir  p.2  No. 20)

 système

frontal.

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1 br. 5)

infrarouge optionnel de transfert

(voir  p.2  No. 32)

et de réception sans

fi

 l.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connecteur audio panneau

C’est une interface pour un

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir  p.2  No. 35)

permet le branchement et le

contrôle commodes de

 périphériques

audio.

1

IRTX

+5VSB

DUMMY

IRRX

GND

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2  No. 28)

Français

76

ASRock  Z77 WS  Motherboard

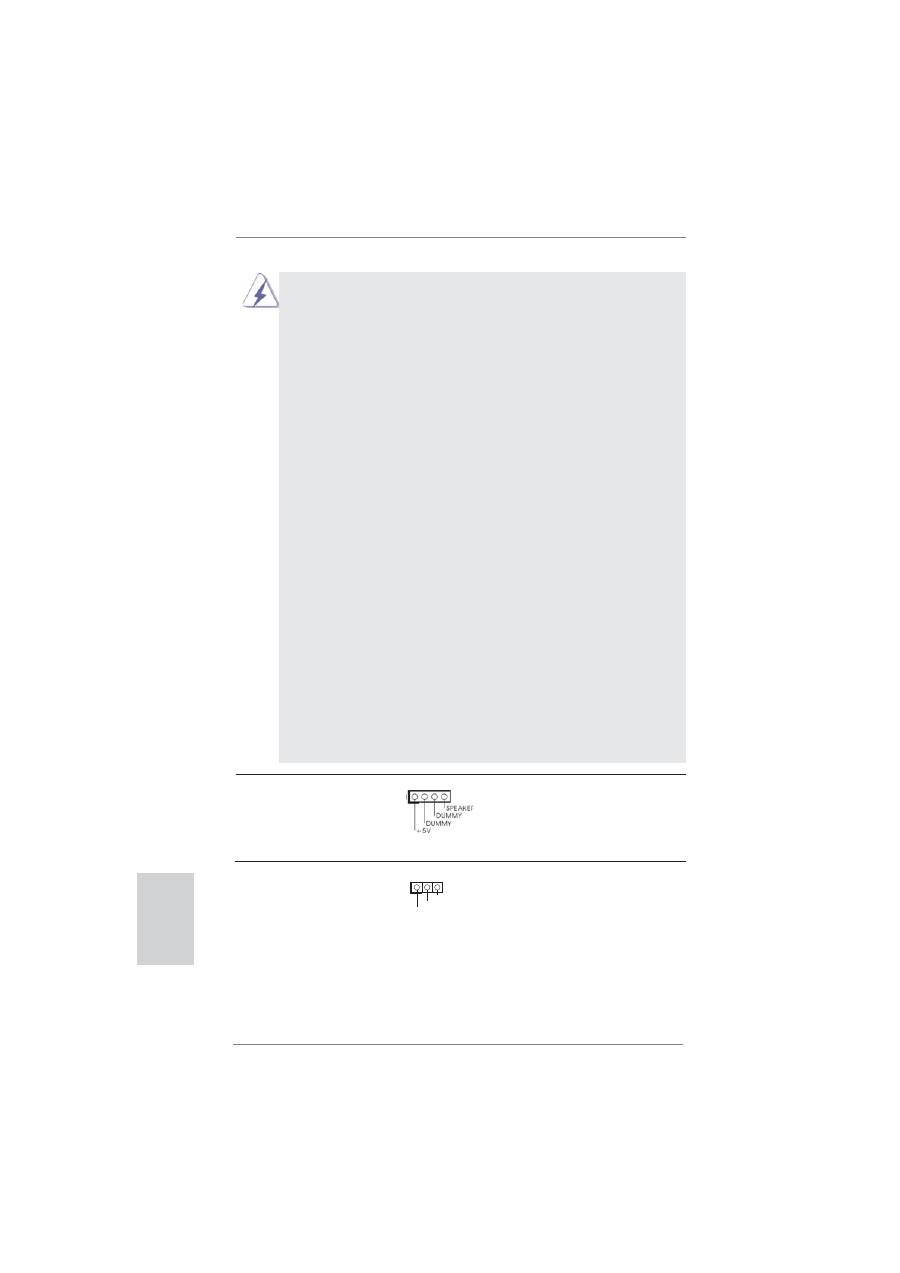

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

 en-tête.

(voir  p.2  No. 21)

LED di accensione

Collegare il LED di accensione

(PLED1 br. 3)

chassi per indicare lo stato di

(voir  p.2  Nr. 19)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

Français

77

ASRock  Z77 WS  Motherboard

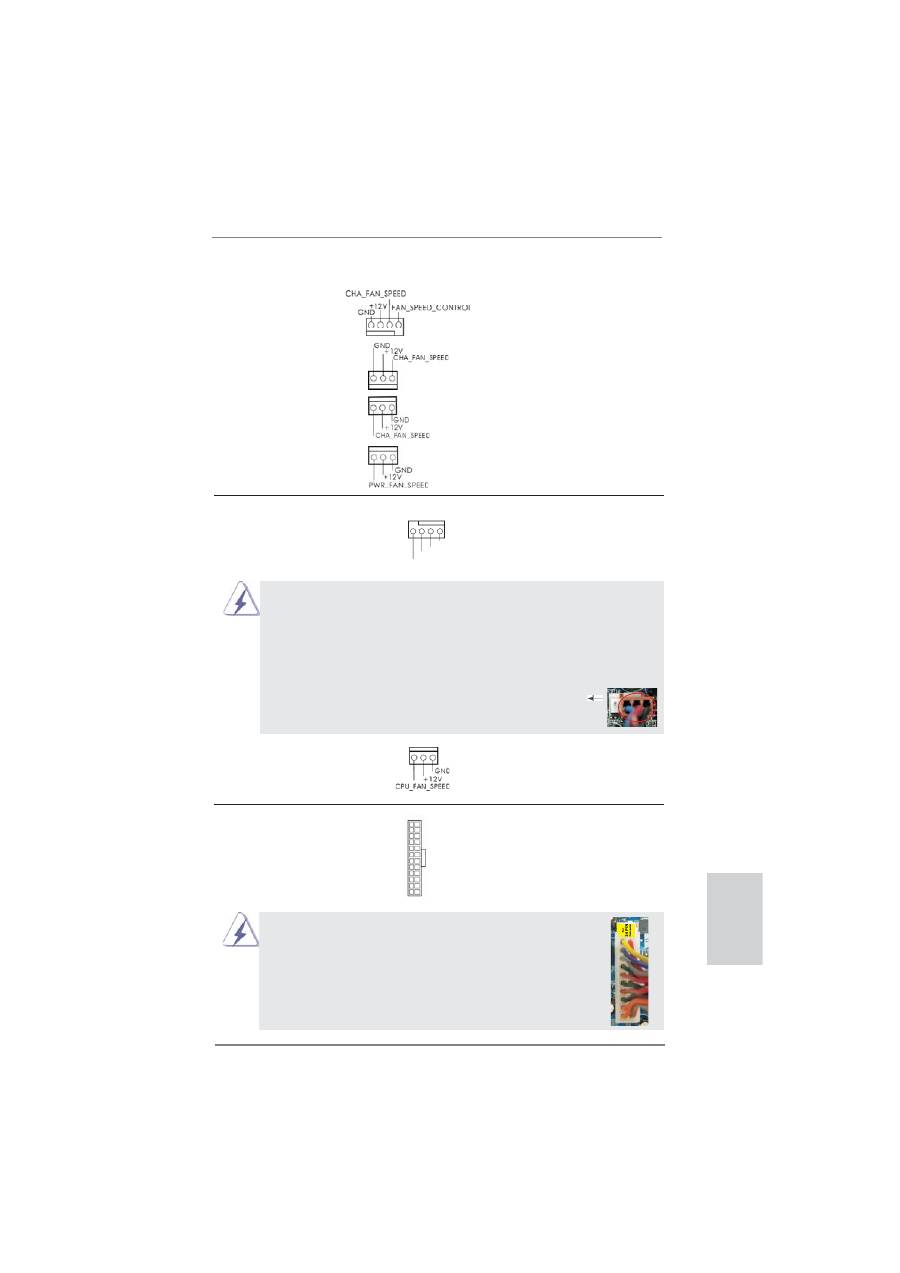

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

(CPU_FAN2 br. 3)

(voir  p.2  No. 5)

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 8)

 tête.

12

 1

24

13

12

 1

24

13

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 4)

noir sur la broche de terre.

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

(voir  p.2  No. 30)

pour ventilateur et faites

correspondre

le

fi

 l noir à la

(CHA_FAN2 br. 3)

broche de terre. CHA_FAN1,

(voir  p.2  No. 29)

CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3)

contrôle du ventilateur.

(voir  p.2  No. 44)

(PWR_FAN1 br. 3)

(voir  p.2  No. 3)

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

Français

78

ASRock  Z77 WS  Motherboard

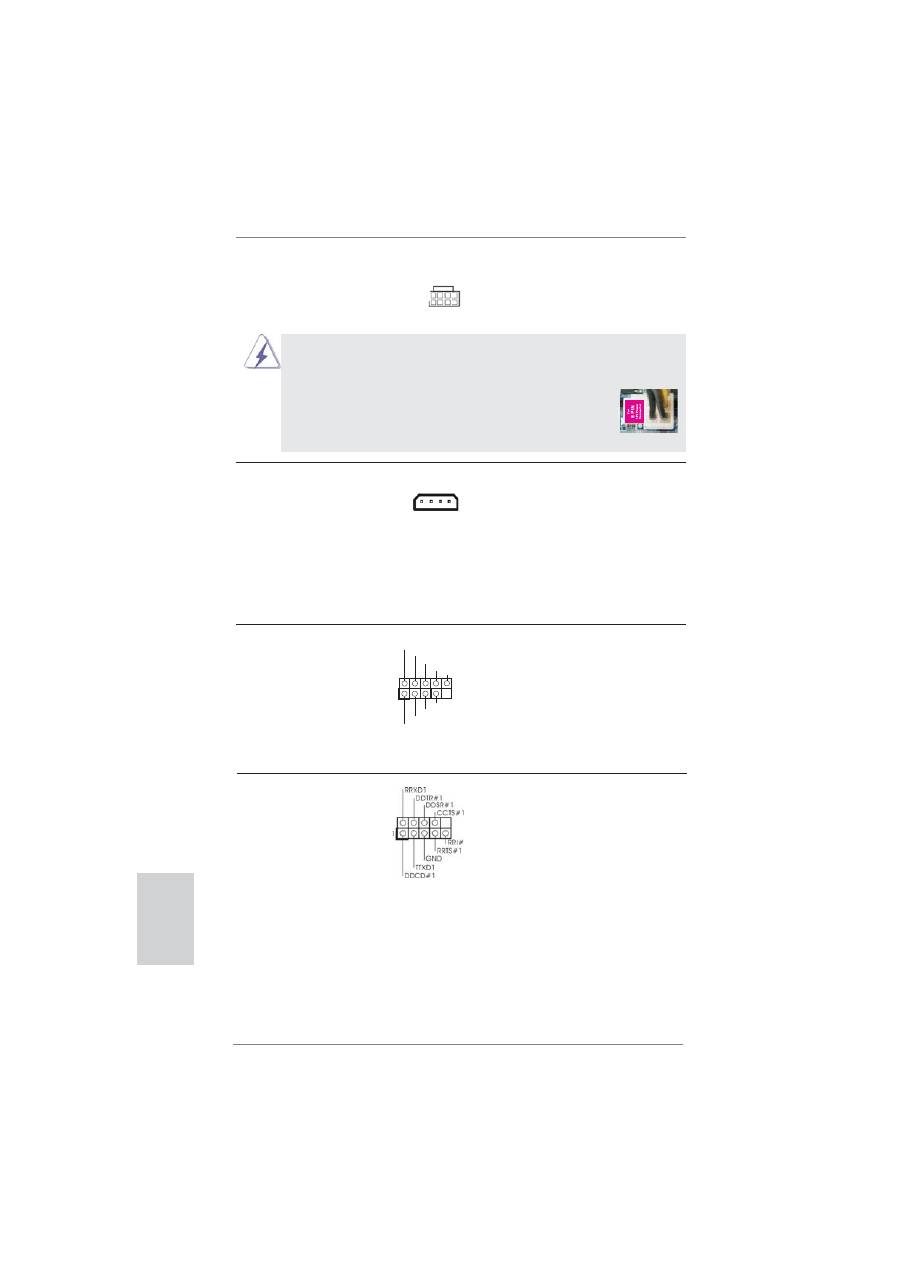

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 33)

un module de port COM.

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

 d’alimentation

électrique

ATX

(voir  p.2  No. 1)

12V sur ce connecteur.

8                  5

4                  1

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

  la

broche

5.

4-Installation d’alimentation à 4 broches ATX 12V

8

   5

4

   1

Connecteur d’alimentation SLI/XFIRE

Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER1 br. 4)

ce connecteur, mais veuillez le

(voir  p.2  No. 43)

brancher avec un connecteur

d’alimentation pour disques

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

 temps.

Header de IEEE 1394

Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir  p.2  No. 31)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

 1394.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

Français

79

ASRock  Z77 WS  Motherboard

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.2  No. 17)

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.

L’interrupteur d’effacement de

CMOS est un interrupteur rapide

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Interrupteur d’effacement de CMOS

(CLRCBTN)

(voir  p.3  No. 17)

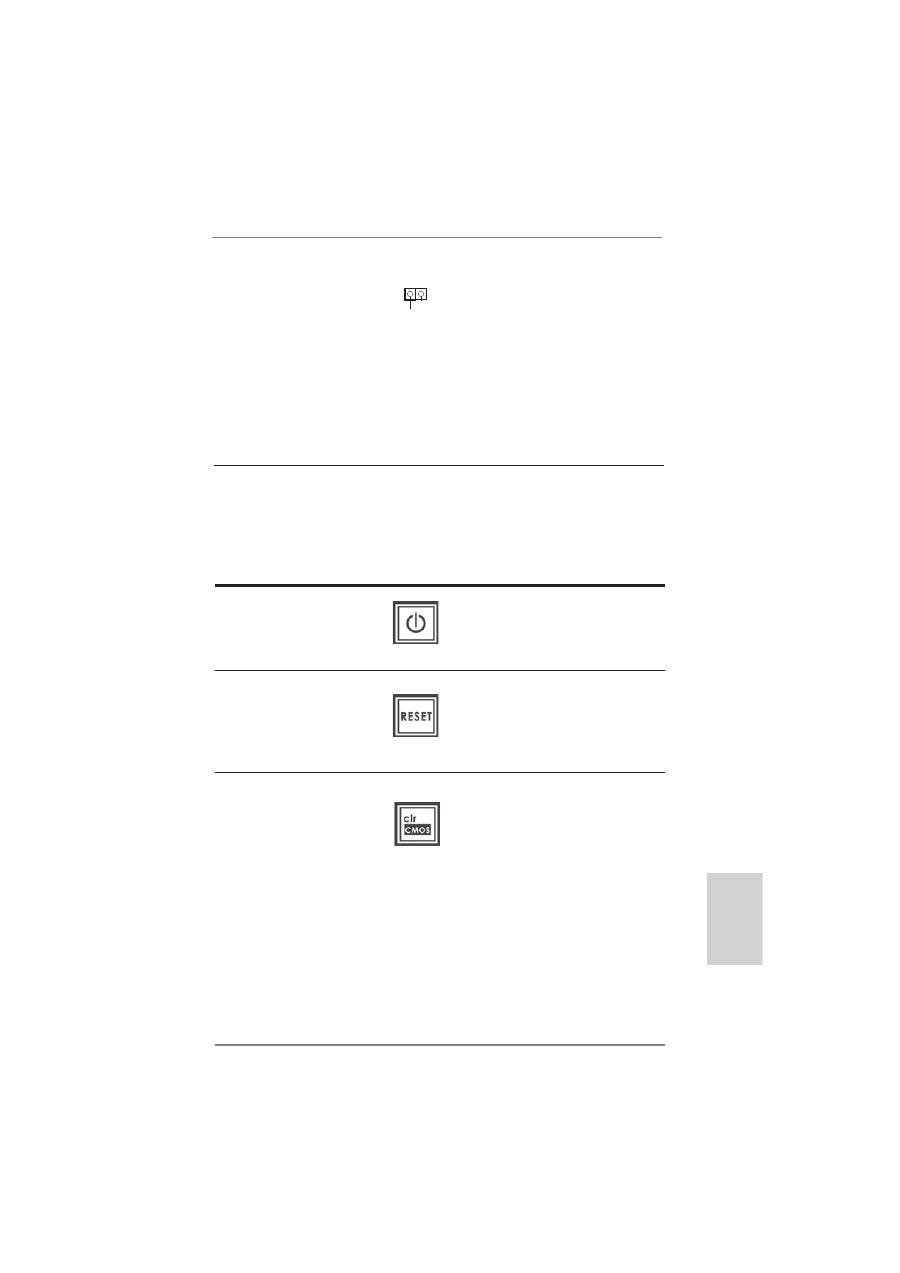

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.2  No. 18)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.2  No. 34)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

SPDIFOUT

GND

1

Français
