ASRock Z77 WS: 1. Introdução

122

ASRock  Z77 WS  Motherboard

Português

1.  Introdução

Gratos por comprar nossa placa–mãe

Z77 WS

 um produto con

fi

 ável feito com AS-

Rock um estrito controle de qualidade consistente. Com um excelente desempenho,

essa placa é dotada de um projeto robusto que atende a ASRock de compromisso

com a qualidade e durabilidade.

Este Guia de Instalação Rápida apresenta a placa-mãe e o guia de instalação pas-

so a passo. Mais informações detalhadas sobre a placa-mãe podem ser encontra-

das no manual do usuário do CD de suporte.

Porque as especi

fi

 cações da placa mãe e o software de BIOS poderiam

ser atualizados, o conteúdo deste manual pode ser cambiado sem aviso.

Em caso de qualquer modi

fi

 cação deste manual, a versão atualizada

estará disponível no website de ASRock sem prévio aviso. Pode também

encontrar as listas das mais recentes placas VGA e das CPUs suportadas

no site da web da ASRock.

Website de ASRock    http://www.asrock.com

Se precisar de apoio técnico em relação a este placa-mãe, por favor visite

o nosso sítio da internet para informação especí

fi

 ca acerca do modelo que

está a utilizar.

 www.asrock.com/support/index.asp

1.1  Este pacote contém

Placa-mãe ASRock

Z77 WS

(Formato ATX: 12,0 pol. x 9,6 pol., 30,5 cm x 24,4 cm)

Guia de instalação rápida da ASRock

Z77 WS

CD de suporte da placa ASRock

Z77 WS

Seis cabo de dados ATA Serial (SATA) (Opcional)

Um cabo de alimentação da unidade de disco rígido ATA Serial (SATA) (Opcional)

Uma proteção I/O

Dois Placa Bridge_SLI ASRock

Um Placa 3S_Bridge_SLI ASRock

Um Placa Bridge_SLI 3-Way ASRock

A ASRock recorda-lhe...

Para obter melhor desempenho em Windows

®

 7 / 7 64-bit / Vista

TM

 /

Vista

TM

 64-bit, recomendamos que de

fi

 na a opção Con

fi

 guração  de Ar-

mazenamento na BIOS para o modo AHCI. Para mais detalhes acerca

da con

fi

 guração da BIOS consulte o “Manual de utilizador” no nosso CD

de suporte.

123

ASRock  Z77 WS  Motherboard

Português

1.2  Especi

fi

 cações

 Plataforma

- Formato ATX: 12,0 pol. x 9,6 pol., 30,5 cm x 24,4 cm

- Design de condensadores banhados a ouro de alta qualidade

  (Condensadores de polímeros condutores de alta qualidade

  100% fabricados no Japão)

CPU

- Suporta Intel

®

 Core

TM

 i7 / i5 / i3 de 3ª e 2ª geração no pacote

  LGA1155

- Design de Poder Digital

- Alimentação de 8 + 4 fases

- Suporta a tecnologia Intel

®

 Turbo Boost 2.0

- Suporta K-Series desbloqueado CPU

Chipsets

- Intel

®

 Z77

- Suporta a tecnologia Rapid Start da Intel

®

 e a tecnologia

  Smart Connect

Memória

- Suporte à tecnologia de memória de duplo canal

- 4 x slots de DDR3 DIMM

- Suporta memória DDR3 3000+(OC)/2400(OC)/2133(OC)/1866

  (OC)/1600/1333/1066, não ECC, sem tampão

- Capacidade máxima de memória do sistema: 32GB

- Suporta Extreme Memory Pro

fi

 le (XMP)1.3/1.2 da Intel

®

 Slots de

-

5 x slots de PCI Express 3.0 x16 (PCIE2: versão x16 ou

Expansão

  PCIE1/PCIE3/PCIE5/PCIE7: x16/0/16/0 ou versão x8/8/8/8)

  * O modo PCIE 3.0 apenas é suportado com a CPU Ivy Bridge

    da Intel

®

 A CPU Sandy Bridge da Intel

®

 apenas suporta o

    modo PCIE 2.0.

-

1 x slot de PCI Express 2.0 x16 (PCIE4 modo @ x4)

- 1 x slot de PCI Express 2.0 x1

- Suporta Quad CrossFireX

TM

, 4-Way CrossFireX

TM

, 3-Way

  CrossFireX

TM

 e CrossFireX

TM

 da AMD

- Suporta Quad SLI

TM

, 4-Way SLI

TM

, 3-Way SLI

TM

 e SLI

TM

 da

NVIDIA

®

VGA integrado

* As saídas Intel

®

 HD Graphics Built-in Visuals e VGA são

  suportadas apenas por processadores com GPU integrada.

- Suporta Intel

®

 HD Graphics Embutido Visuals: Intel

®

 Quick

  Sync Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 com Intel

®

 Ivy Bridge CPU, Pixel

  Shader 4.1, DirectX 10.1 com processadores Intel

®

 Sandy

  Bridge CPU

- Memória partilhada máxima 1760MB

124

ASRock  Z77 WS  Motherboard

Português

- Suporta HDMI 1.4a Tecnologia com resolução máxima até

  1920x1200 @ 60Hz

- Suporta as funções Auto Lip Sync (Sincronização automática

  do som), Deep Color (Profundidade da cor) (12bpc), xvYCC e

  HBR (áudio de taxa de bits elevada) com HDMI (é necessário

  um monitor compatível com a norma HDMI)

- Suporta função HDCP com portas HDMI

- Suporta a norma Blu-ray de alta de

fi

 nição 1080p (BD) / e a

  reprodução de DVDs de alta de

fi

 nição com portas HDMI

Áudio

- Áudio HD de 7.1 canais com protecção de conteúdo

  (Realtek ALC898 Audio Codec)

- Suporte áudio Blu-ray superior

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Suporta Wake-On-LAN

- Suporta Ethernet com E

fi

 ciência Energética 802.3az

- Suporta LAN duplo com Teaming função

- Suporta PXE

 Armazenamento

- 2 x conectores SATA3 a 6,0 Gb/s através Z77 da Intel

®

, com

  suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage e Intel Smart Response Technology), NCQ,

  AHCI e funções Hot Plug

- 4 x conectores SATA3 a 6,0 Gb/s através de ASM1061 da

  ASMedia, com suporte para NCQ, AHCI e funções Hot Plug

  (O conector SATA3_A4 é partilhado com a porta eSATA3)

- 4 x conectores SATA2 a 3,0 Gb/s através Z77 da Intel

®

, com

  suporte para RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage e Intel Smart Response Technology), NCQ,

  AHCI e funções Hot Plug

Entrada/Saída

I/O

Panel

pelo painel

- 1 x porta para teclado/mouse PS/2

- 1 x porta HDMI

- 1 x Porta de saída SPDIF óptica

- 2 x porta USB 2.0 padrão

- 1 x Conector eSATA3

- 8 x portas USB 3.0 padrão

- 2 x porta LAN RJ-45 com LED (LED ACT/LIG e LED

  VELOCIDADE)

- 1 x porta IEEE 1394

- 1 x Interruptor para limpar o CMOS com LED

- Ficha de áudio HD: Altifalante traseiro/Central/Baixos/Entrada

  de linha/Altifalante frontal/Microfone

125

ASRock  Z77 WS  Motherboard

Português

 USB3.0

- 4 x Portas USB 3.0 traseiras através de Z77 da Intel

®

, com

  suporte para USB 1.0/2.0/3.0 até 5Gb/s

- 4 x Portas USB 3.0 traseiras através de EJ188 da Etron, com

  suporte para USB 1.0/2.0/3.0 até 5Gb/s

- 2 x Conector USB 3.0 frontal (suporta 4 portas USB 3.0)

  através de EJ188 da Etron, com suporte para USB 1.0/2.0/3.0

  até 5Gb/s

 Conectores

- 1 x Conector do módulo de infravermelho

- 1 x Conector CIR

- 1 x conector de porta COM

- 1 x Conector HDMI_SPDIF

- 1 x Conector IEEE 1394

- 1 x Conector para LED de alimentação

- 2 x Conector do ventilador da CPU (1 x 4 pinos, 1 x 3 pinos)

- 3 x Conector do ventilador da chassis

  (1 x 4 pinos, 2 x 3 pinos)

- 1 x Conector do ventilador da energia (3 pinos)

- Conector de força do ATX de 24 pinos

- Conector ATX 12 V de 8 pinos

- Conector de alimentação SLI/XFire

- Conector Áudio do painel frontal

- 3 x cabezal USB 2.0 (suporta 6 portas USB 2.0)

- 2 x cabezal USB 3.0 (suporta 4 portas USB 3.0)

- 1 x Dr. Debug com LED

- 1 x Interruptor de alimentação LED

- 1 x Interruptor de reposição LED

- 1 x Interruptor para limpar o CMOS com LED

BIOS

- 64Mb BIOS UEFI o

fi

 cial da AMI com suporte para GUI

- Suporta dispositivos “Plug and Play”

- ACPI 1.1 atendendo a eventos de “wake up”

- Suporta dispositivos sem jumper

- Suporte para SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage

  Multi-adjustment

 CD de suporte

- Controladores, utilitários, software antivírus (Experimentacao

  Versao), CyberLink MediaEspresso 6.5 versão de

  demonstração, ASRock MAGIX Multimedia Suite - OEM

Monitor do HW

- Sensores de temperature do procesador

- Medição de temperatura da placa-mãe

- Tacômetros de ventilador do Processador/chassis/energia

- Ventoinha silenciosa para a CPU/chassis (Permitir velocidade

  Chassis Auto-Ajuste de temperatura da CPU)

126

ASRock  Z77 WS  Motherboard

Português

- CPU/Chassis Fan Controle Multi-Velocidade

- Monitoramento de voltagem : +12 V, +5 V, +3.3 V, Vcore

Sistema

- Microsoft

®

 Windows

®

 7 / 7 de 64 bits / Vista

TM

/ Vista

TM

de 64

Operacional

  bits / XP / XP de 64 bits

 Certi

fi

 cações

- FCC, CE, WHQL

- “ErP/EuP Ready” (é necessária alimentação eléctrica “ErP/

   EuP Ready”)

* Para informações mais detalhadas por favor visite o nosso sítio Web: http://www.asrock.com

127

ASRock  Z77 WS  Motherboard

Português

1.3  Con

fi

 guração dos Jumpers

A ilustração mostra como os jumpers são

con

fi

 gurados. Quando há uma capa de

jumpers sobre os pinos, diz–se que o jump-

er está “curto”. Não havendo capa sobre os

pinos, o jumper está “aberto”. A ilustração

mostra um jumper de 3 pinos em que os

pinos 1 e 2 están “curtos” quando a capa

de jumper estiver colocada sobre esses 2

pinos.

Jumper

                Con

fi

 guração

Restaurar CMOS

(CLRCMOS1, jumper de 3 pinos)

(veja a folha 2,  No. 22)

Nota: CLRCMOS1 permite você limpar os dados em CMOS. Os dados em CMOS

incluem informações da con

fi

 guração do sistema como: por exemplo a senha

do sistema, data, tempo, e os parámetros da con

fi

 guração do sistema. Para

limpar e recon

fi

 gurar os parámetros do sistema a con

fi

 guração inicial da fá-

brica, por favor desligue o cabo de força, ponha em curto–circuito os pin 2 e

pin 3 de CLRCMOS1 por mais de 5 segundos para limpar o CMOS usando

um jumper. Por favor lembrese de remover o jumper  depois de limpar o

COMS. Se precisar limpar o CMOS ao concluir a atualização do BIOS, de-

verá reiniciar o sistema primeiro e, em seguida, desligá-lo antes de executar

a ação de limpeza o CMOS. Tenha em atenção que a palavra-passe, data,

hora, perfil predefinido de utilizador, 1394 GUID e endereço MAC apenas

serão limpos se a bateria do CMOS for retirada.

Con

fi

 guração-padrão

Limpar o CMOS

O Interruptor para limpar o CMOS tem a mesma função do Jumper

para limpar o CMOS.

128

ASRock  Z77 WS  Motherboard

Português

Conectores ATA2 Serial

Estes quatro conectores Serial

(SATA2_2_3: veja a folha 2, No. 15)

ATA (SATA2) suportam

(SATA2_4_5: veja a folha 2, No. 16)

unidades de disco rígido SATA

ou SATA2 como dispositivos de

 armazenamento

internos.

A

atual interface SATA2 permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Conectores ATA3 Serial

Estes seis conectores Serial

(SATA3_A1_A2:

ATA (SATA3) suportam

veja a folha 2, No. 12)

unidades de disco rígido SATA

(SATA3_A3_A4:

ou SATA3 como dispositivos de

veja a folha 2, No. 13)

 armazenamento

internos.

A

(SATA3_0_1:

atual interface SATA3 permite

veja a folha 2, No. 14)

uma taxa de transferência de

dados de até 6.0 Gb/s. Se tiver

ligado a porta eSATA3 no painel

de entrada/saída existente na

parte de trás, a função

SATA3_A4 interna não

 funcionará.

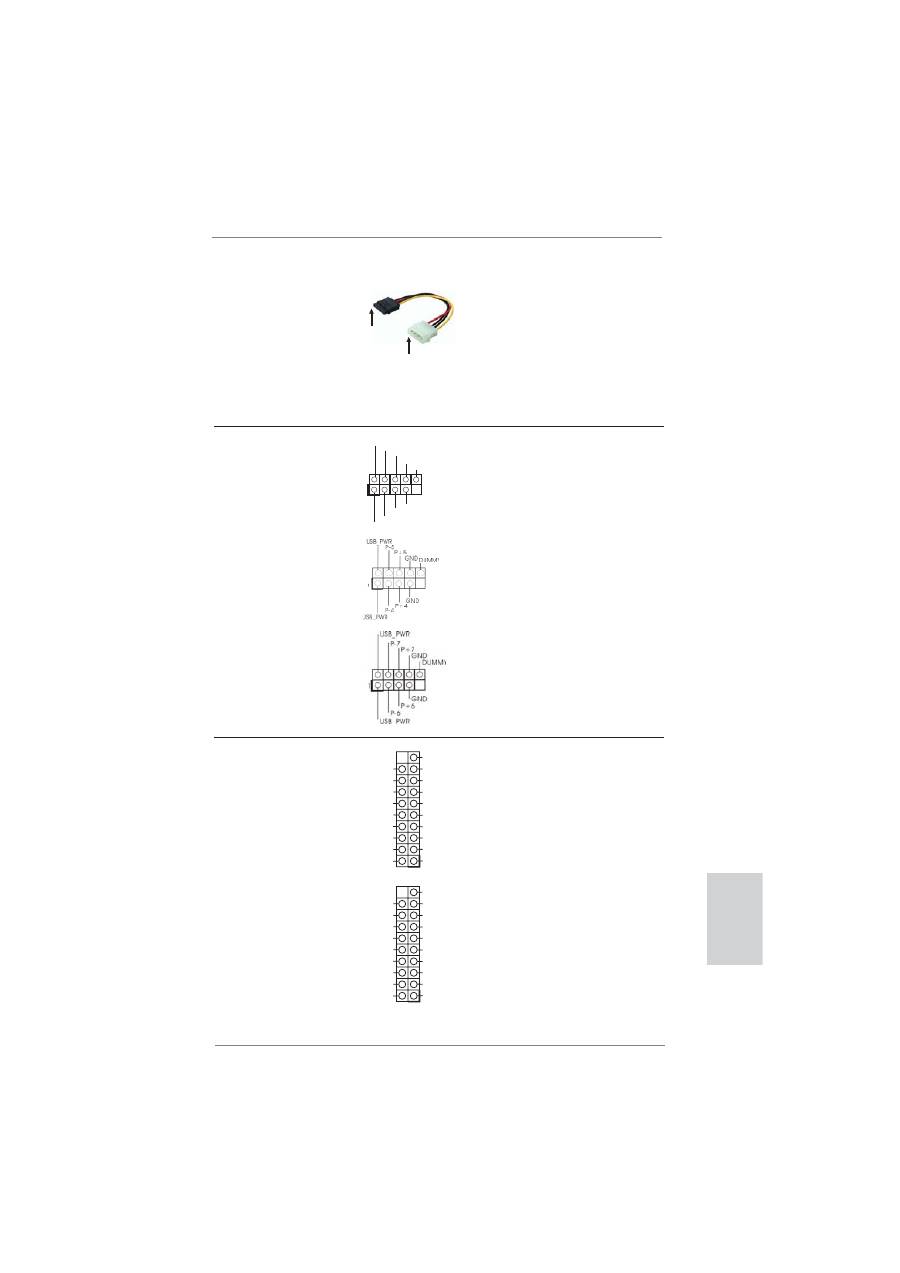

Cabo de dados

Tanto a saída do cabo de Serial

ATA (SATA)

dados SATA pode ser

(opcional)

conectado ao disco rígido SATA

/ SATA2 / SATA3 quanto o

conector SATA2 / SATA3 na

 placa

mãe.

1.4  Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper

sobre estes conectores. A colocação de pontos de jumper sobre os

conectores causará danos irreversíveis à placa-mãe.

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

129

ASRock  Z77 WS  Motherboard

Português

Cabezal USB 2.0

Além das dois portas USB 2.0

(USB2_3 de 9 pinos)

por defeito no painel de

(veja a folha 2, No. 25)

entrada/saída, há três ligações

USB 2.0 nesta placa-mãe.

Cada ligação USB 2.0 pode

suportar dois portas USB 2.0.

(USB4_5 de 9 pinos)

(veja a folha 2, No. 26)

(USB6_7 de 9 pinos)

(veja a folha 2, No. 27)

Cabezal USB 2.0

Além das oito portas USB 3.0

(USB3_9_10 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 10)

entrada/saída, há dois ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

(USB3_11_12 de 19 pinos)

(veja a folha 2, No. 9)

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

Cabo de Alimentação

Conecte a saída de cor preta

ATA (SATA)

do cabo de alimentação SATA

(opcional)

ao conector de alimentação

em cada acionador. Em

seguida, conecte a saída

branca do cabo de alimentação

SATA ao conector de

alimentação da fonte.

Ligue no conector de

alimentação SATA HDD

Conecte a

fonte

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

130

ASRock  Z77 WS  Motherboard

Português

Conector do painel do sistema

Este conector acomoda várias

(PANEL1 de 9 pinos)

funções do painel frontal do

(veja a folha 2, No. 20)

 sistema.

Conector do módulo de

Este conector pode ser utilizado

infravermelhos

para ligar o receptor do controlo

(CIR1 de 4 pinos)

 remoto.

(veja a folha 2,  No. 28)

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Conector Áudio do painel

Esta é uma interface para o

frontal

cabo de áudio no painel frontal,

(HD_AUDIO1 de 9 pinos)

que permite uma conexão e

(veja a folha 2, No. 35)

controle convenientes dos

dispositivos de áudio.

1. Áudio de elevada de

fi

 nição que suporta a sensibilidade da tomada,

    mas o

fi

 o do painel existente no chassis tem de suportar HDA para

    funcionar correctamente. Siga s instruções que aparecem no manual

    e no manual do chassis para instalar o sistema.

2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio

    do painel frontal, como a

fi

 gura abaixo mostra:

    A. Ligue o Mic_IN (MIC) ao MIC2_L.

    B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.

    C. Ligue o Ground (GND) ao Ground (GND).

    D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não

        necessita de os ligar para o painel de áudio AC’97.

    E. Para activar o microfone frontal.

         Para os Sistemas Operativos Windows

®

 XP / XP 64 bits:

        Seleccione “Misturador”. Seleccione “Gravador”. Depois clique

         em “Microfone frontal”.

         Para os Sistemas Operativos Windows

®

 7 / 7 64-bit / Vista

TM

 /

         Vista

TM

 64-bit:

         Aceda ao separador “Microfone frontal” no painel de Controlo

         Realtek. Ajuste o “Volume de gravação”.

1

ATX+5VSB

IRTX

GND

IRRX

Conector do módulo

Este conector suporta um

de infravermelho

módulo de infravermelho para

(IR1 de 5 pinos)

transmissão e recepção sem

(veja a folha 2, No. 32)

fi

 o, opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

131

ASRock  Z77 WS  Motherboard

Português

Ligue o botão de alimentação, o botão de reposição e o indicador do

estado do sistema no chassis a este conector de acordo com a descrição

abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os

cabos.

PWRBTN (Botão de alimentação):

Ligue ao botão de alimentação no painel frontal do chassis. Pode con

fi

 gu-

rar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reposição):

Ligue ao botão de reposição no painel frontal do chassis. Prima o botão

de reposição para reiniciar o computador caso este bloqueie e não seja

possível reiniciar normalmente.

PLED (LED de alimentação do sistema):

Ligue ao indicador do estado da alimentação no painel frontal do chassis.

O LED

fi

 cará acesso quando o sistema estiver em funcionamento. O LED

fi

 cará intermitente quando o sistema estiver no estado de suspensão S1/

S3. O LED

fi

 cará desligado quando o sistema estiver nos estados de sus-

pensão S4 ou desligado (S5).

HDLED (LED de actividade do disco rígido):

Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O

LED

fi

 cará acesso quando o disco rígido estiver a ler ou a escrever dados.

O design do painel frontal poderá variar dependendo do chassis. Um

módulo de painel frontal consiste principalmente em um botão de alimen-

tação, um botão de reposição, um LED de alimentação, um LED de acti-

vidade do disco rígido, um altifalante, etc. Ao ligar o seu módulo de painel

frontal do chassis a este conector, certi

fi

 que-se que os

fi

 os e os pinos têm

uma correspondência exacta.

Conector do alto-falante

Ligue o alto-falante do chassi

do chassi

neste conector.

(SPEAKER1 de 4 pinos)

(veja a folha 2, No. 21)

+5V

D

UMM

Y

D

UMM

Y

SPEA

K

ER

1

Conector do LED de alimentação

Ligue o LED de alimentação do

(PLED1 de 3 pinos)

chassis a este conector para

 (veja a folha 2,  No. 19)

indicar o estado de alimentação

do sistema. O LED

fi

 cará

acesso quando o sistema

estiver em funcionamento. O

LED

fi

 ca intermitente no estado

S1/S3. O LED

fi

 ca desligado

nos estados S4 ou no estado

S5

(desligado).

1

PLED+

PLED+

PLED-

132

ASRock  Z77 WS  Motherboard

Português

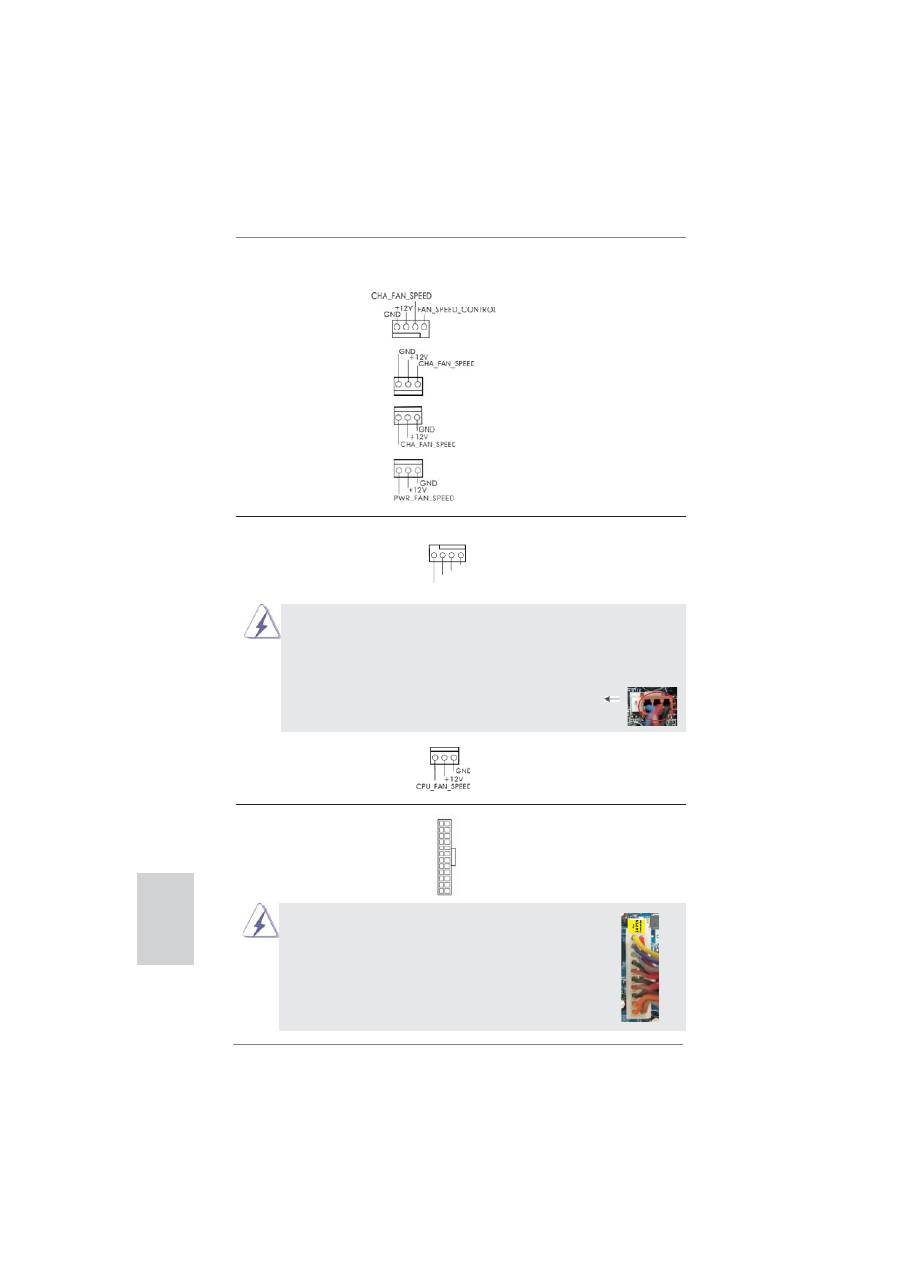

Conector do ventilador do chassis/energia

Ligue o cabo do ventilador

(CHA_FAN1 de 4 pinos)

neste conector, coincidindo o

fi

 o

(veja a folha 2, No. 30)

preto com o pino de aterramen

to. CHA_FAN1, CHA_FAN2 e

(CHA_FAN2 de 3 pinos)

CHA_FAN3 suportam a função

(veja a folha 2,  No. 29)

de Controlo de Ventoinha.

(CHA_FAN3 de 3 pinos)

(veja a folha 2,  No. 44)

(PWR_FAN1 de 3 pinos)

(veja a folha 2,  No. 3)

Conector do ventilador da

Ligue o cabo do ventilador da

CPU

CPU, coincidindo o

fi

 o preto

(CPU_FAN1 de 4 pinos)

com o pino de aterramento.

(veja a folha 2, No. 4)

       Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU

    (Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar

    mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar

    uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta

    placa-mãe, por favor, ligue-a aos pinos 1-3.

Instalação de Ventoinha de 3 pinos

Pinos 1-3 ligados

(CPU_FAN2 de 3 pinos)

(veja a folha 2,  No. 5)

Conector de força do ATX

Ligue a fonte de alimentação

(ATXPWR1 de 24 pinos)

ATX neste conector.

(veja a folha 2, No. 8)

12

 1

24

13

Instalação da Fonte de alimentação ATX de 20 Pinos

12

 1

24

13

Embora esta placa-mãe providencie um conector de

energia ATX de 24 pinos, pode apesar disso funcionar

com a adapta-ção de uma fonte de energia tradicional

de 20 pinos. Para usar a fonte de alimentação de 29

pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 13.

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

133

ASRock  Z77 WS  Motherboard

Português

Conector de porta de série

Este conector COM1 suporta

(COM1 de 9 pinos)

um módulo de porta de série.

(veja a folha 2,  No. 33)

Conector de força do ATX 12V

Ligue a fonte de alimentação

(ATX12V1 de 8 pinos)

ATX 12V neste conector.

(veja a folha 2, No. 1)

Embora esta placa-mãe providencie um conector de energia ATX 12V

de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma

fonte de energia tradicional de 4 pinos. Para usar a fonte de

alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com

o Pino 1 e o Pino 5.

Instalação da Fonte de alimentação ATX 12V de 4 Pinos

Conector HDMI_SPDIF

O conector HDMI_SPDIF, que

(HDMI_SPDIF1 de 2 pinos)

oferece saída de áudio SPDIF

(veja a folha 2,  No. 34)

para placas VGA HDMI, permite

ligar televisores digitais/

projectores/LCD com entrada

HDMI ao sistema. Ligue o

conector HDMI_SPDIF da placa

VGA HDMI a este conector.

8                  5

4                  1

SPDIFOUT

GND

1

Conector de alimentação SLI/XFIRE

Não é necessário utilizar este

(SLI/XFIRE_PWR1 de 4 pinos)

conector, mas deverá ligá-lo a

(veja a folha 2,  No. 43)

um conector de alimentação de

disco rígido quando estiver a

utilizar duas placas grá

fi

 cas

com esta placa principal.

8

   5

4

   1

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

Cabezal IEEE 1394

Além das uns portas IEEE 1394

(FRONT_1394 de 9 pinos)

por defeito no painel de

(veja a folha 2, No. 31)

entrada/saída, há uns ligações

IEEE 1394 nesta placa-mãe.

Cada ligação IEEE 1394 pode

suportar dois portas IEEE 1394.

134

ASRock  Z77 WS  Motherboard

Português

Interruptor de alimentação

O interruptor de alimentação é

(PWRBTN)

um interruptor inteligente, que

(veja a folha 2, No. 18)

permite aos utilizadores ligar/

desligar o sistema rapidamente.

Interruptor de reposição

O interruptor de reposição é um

(RSTBTN)

interruptor inteligente, que

(veja a folha 2, No. 17)

permite aos utilizadores repor o

sistema

rapidamente.

Interruptor para limpar o CMOS

O interruptor para limpar o

(CLRCBTN)

CMOS é um interruptor

(veja a folha 3, No. 17)

inteligente, que permite aos uti

lizadores limpar os valores

CMOS

rapidamente.

1.5  Interruptores inteligentes

A placa principal tem três interruptores inteligentes: interruptor de alimentação, in-

terruptor de reposição e interruptor para limpar o CMOS, que permitem aos utiliza-

dores ligar/desligar ou repor o sistema e limpar os valores CMOS rapidamente.

RESET

clr

CMOS
