ASRock  Z77 WS  Motherboard

1.  Introducción

Gracias por su compra de ASRock

Z77 WS

 placa madre, una placa de con

fi

 anza

producida bajo el control de calidad estricto y persistente. La placa madre provee

realización excelente con un diseño robusto conforme al compromiso de calidad y

resistencia de ASRock.

Esta Guía rápida de instalación contiene una introducción a la placa base y una

guía de instalación paso a paso. Puede encontrar una información más detallada

sobre la placa base en el manual de usuario incluido en el CD de soporte.

Porque las especi

fi

 caciones de la placa madre y el software de BIOS

podrían ser actualizados, el contenido de este manual puede ser cambiado

sin aviso. En caso de cualquier modi

fi

 cación de este manual, la versión

actualizada estará disponible en el website de ASRock sin previo aviso.

También encontrará las listas de las últimas tarjetas VGA y CPU soportadas

en la página web de ASRock.

Website de ASRock    http://www.asrock.com

Si necesita asistencia técnica en relación con esta placa base, visite nuestra

página web con el número de modelo especí

fi

 co de su placa.

 www.asrock.com/support/index.asp

1.1  Contenido de la caja

Placa base ASRock

Z77 WS

(Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”)

Guía de instalación rápida de ASRock

Z77 WS

CD de soporte de ASRock

Z77 WS

Seis cables de datos Serial ATA (SATA) (Opcional)

Una cables de alimentación HDD Serial ATA (SATA) (Opcional)

Una protección I/O

Dos tarjeta ASRock SLI_Bridge

Una tarjeta ASRock SLI_Bridge_3S

Una tarjeta SLI Bridge de 3 direcciones de ASRock

ASRock le recuerda...

Para mejorar el rendimiento en Windows

®

7 / 7 64 bits / Vista

TM

/ Vista

TM

64 bits,  es recomendable establecer la opción del BIOS de la con

fi

 gura-

ción de almacenamiento en el modo AHCI. Para obtener detalles sobre

la con

fi

 guración del BIOS, consulte el “Manual del usuario” que se en-

cuentra en nuestro CD de soporte.

Español

96

ASRock  Z77 WS  Motherboard

1.2  Especi

fi

 cación

 Plataforma

- Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”

- Diseño de condensadores de oro de calidad superior

  (condensadores de polímero conductor de alta calidad de

  fabricación 100% japonesa)

 Procesador

- Admite procesadores Intel

®

 Core

TM

 i7 / i5 / i3 de la 3ª y 2ª

  generación en el paquete LGA1155

- Diseño de alimentación digital

- Diseño de fases de potencia 8 + 4

- Admite la tecnología Intel

®

 Turbo Boost 2.0 Technology

- Admite procesador desbloqueado de la serie K

 Chipset

 -

Intel

®

 Z77

- Admite las tecnologías Intel

®

 Rapid Start y Smart Connect

 Memoria

- Soporte de Tecnología de Memoria de Doble Canal

- 4 x DDR3 DIMM slots

- Apoya DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)/

  1600/1333/1066 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 32GB

- Compatible con Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

Ranuras de

- 5 x ranuras PCI Express 3.0 x16 (PCIE2: modo x16 o PCIE1/

Expansión

  PCIE3/PCIE5/PCIE7: modo x16/0/16/0 o modo x8/8/8/8)

  * PCIE 3.0 solamente se admite con una CPU Intel

®

 Ivy

    Bridge. Con una CPU Intel

®

 Sandy Bridge, solamente

    admite PCIE 2.0.

- 1 x ranura PCI Express 2.0 x16 (PCIE4: modo x4)

- 1 x ranura PCI Express 2.0 x1

- Compatible con AMD Quad CrossFireX

TM

, 4-Way

  CrossFireX

TM

, 3-Way CrossFireX

TM

 y CrossFireX

TM

- Compatible con NVIDIA

®

 Quad SLI

TM

, 4-Way SLI

TM

, 3-Way

  SLI

TM

 y SLI

TM

VGA OnBoard

* Los efectos visuales incorporados con grá

fi

 cos de alta

  de

fi

 nición Intel

®

 y las salidas VGA sólo se soportan con

  procesadores con GPU integrada.

 -

Admite

Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick Sync

  Video 2.0, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 Insider

TM

, Intel

®

 HD Graphics 2500/4000

- Pixel Shader 5.0, DirectX 11 con CPU Intel

®

 Ivy Bridge, Pixel

  Shader 4.1, DirectX 10.1 con CPU Intel

®

 Sandy Bridge

- 1760MB de Memoria máxima compartida

Español

97

ASRock  Z77 WS  Motherboard

- Admite HDMI 1.4a con una resolución máxima de 1920x1200

  a 60 Hz

- Admite Sincronización automática entre audio y vídeo, Deep

  Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con

  HDMI (se necesita un monitor compatible con HDMI)

- Admite la función HDCP con puerto HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

  con puerto HDMI

Audio

- 7.1 CH HD Audio con Protección de Contenido

  (Realtek ALC898 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Soporta Wake-On-LAN

- Compatible con Ethernet 802.3az de bajo consumo

  energético

- Admite LAN dual con la función de trabajo en equipo

- Compatible con PXE

 Almacenamiento

  - 2 x conectores SATA3 de 6,0 Gb/s con chip Intel

®

 Z77 con

  funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage y tecnología Intel Smart Response), NCQ,

  AHCI y de “Hot Plug” (conexión en caliente)

- 4 x conectores SATA3 de 6,0 Gb/s con chip ASMedia

  ASM1061 con funciones NCQ, AHCI y de “Hot Plug” (conexión

  en caliente) (los puertos SATA3_A4 y eSATA3 son

  compartidos)

- 4 x conectores SATA2 de 3,0 Gb/s con chip Intel

®

 Z77 con

  funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

  Rapid Storage y tecnología Intel Smart Response), NCQ,

  AHCI y de “Hot Plug” (conexión en caliente)

Entrada/Salida

de

I/O Panel

 Panel Trasero

- 1 x puerto de teclado/ratón PS/2

- 1 x puerto HDMI

- 1 x puerto de salida óptica SPDIF

- 2 x puertos USB 2.0 predeterminados

- 1 x Conector eSATA3

- 8 x puertos USB 3.0 predeterminados

- 2 x puertos LAN RJ-45 con LED (LED de ACCIÓN/ENLACE

  y LED de VELOCIDAD)

- 1 x puerto IEEE 1394

- 1 x conmutador de borrado de memoria CMOS con

  indicador LED

Español

98

ASRock  Z77 WS  Motherboard

- Conexión de audio: Altavoz trasero / Central / Bajos /

  Entrada de línea / Altavoz frontal / Micrófono

 USB 3.0

- 4 x puertos USB 3.0 traseros de Intel

®

 Z77, compatible con

  USB 1.0/2.0/3.0 de hasta 5 GB/s

- 4 x puertos USB 3.0 traseros de Etron EJ188 compatible con

  USB 1.0/2.0/3.0 de hasta 5 GB/s

- 2 x cabecera USB 3.0 delantera (compatible con 4 puertos

  USB 3.0) de Etron EJ188, compatible con USB 1.0/2.0/3.0

  de hasta 5 GB/s

Conectores

- 1 x Cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

  consumidor

- 1x En-tête de port COM

- 1 x cabecera HDMI_SPDIF

- 1 x cabecera IEEE 1394

- 1 x cabecera de indicador LED de encendido

- 2 x Conector de ventilador de CPU (1 x 4-pin, 1 x 3-pin)

- 3 x Conector de ventilador de chasis (1 x 4-pin, 2 x 3-pin)

- 1 x Conector de ventilador de alimentación (3-pin)

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power

- Cabezal de alimentación SLI/XFIRE

- Conector de audio de panel frontal

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)

- 2 x Cabezal USB 3.0 (admite 4 puertos USB 3.0 adicionales)

- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

- 1 x conmutador de encendido con indicador LED

- 1 x conmutador de reinicio con indicador LED

- 1 x conmutador de borrado de memoria CMOS con

  indicador LED

 BIOS

- 64Mb AMI BIOS legal UEFI AMI compatible con GUI

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

  VCCSA Voltage

 CD de soport

- Controladores, utilidades, software de antivirus (versión de

  prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto

  multimedia ASRock MAGIX - OEM

Español

99

ASRock  Z77 WS  Motherboard

Monitor

- Sensibilidad a la temperatura del procesador

Hardware

- Sensibilidad a la temperatura de la placa madre

- Taquímetros de los ventiladores del procesador y del CPU /

  chasis / alimentación

- Ventilador silencioso del procesador y el chasis (ajuste

  automático de la velocidad del ventilador del chasis en

  función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

  chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

OS

- En conformidad con

Microsoft

®

 Windows

®

 7 / 7 64 bits /

  Vista

TM

 / Vista

TM

 64 bits / XP / XP 64 bits

Certi

fi

 caciones

- FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

  alimentación que cumpla con la directiva ErP/EuP)

 * Para más información sobre los productos, por favor visite nuestro sitio web:

    http://www.asrock.com

Español

100

ASRock  Z77 WS  Motherboard

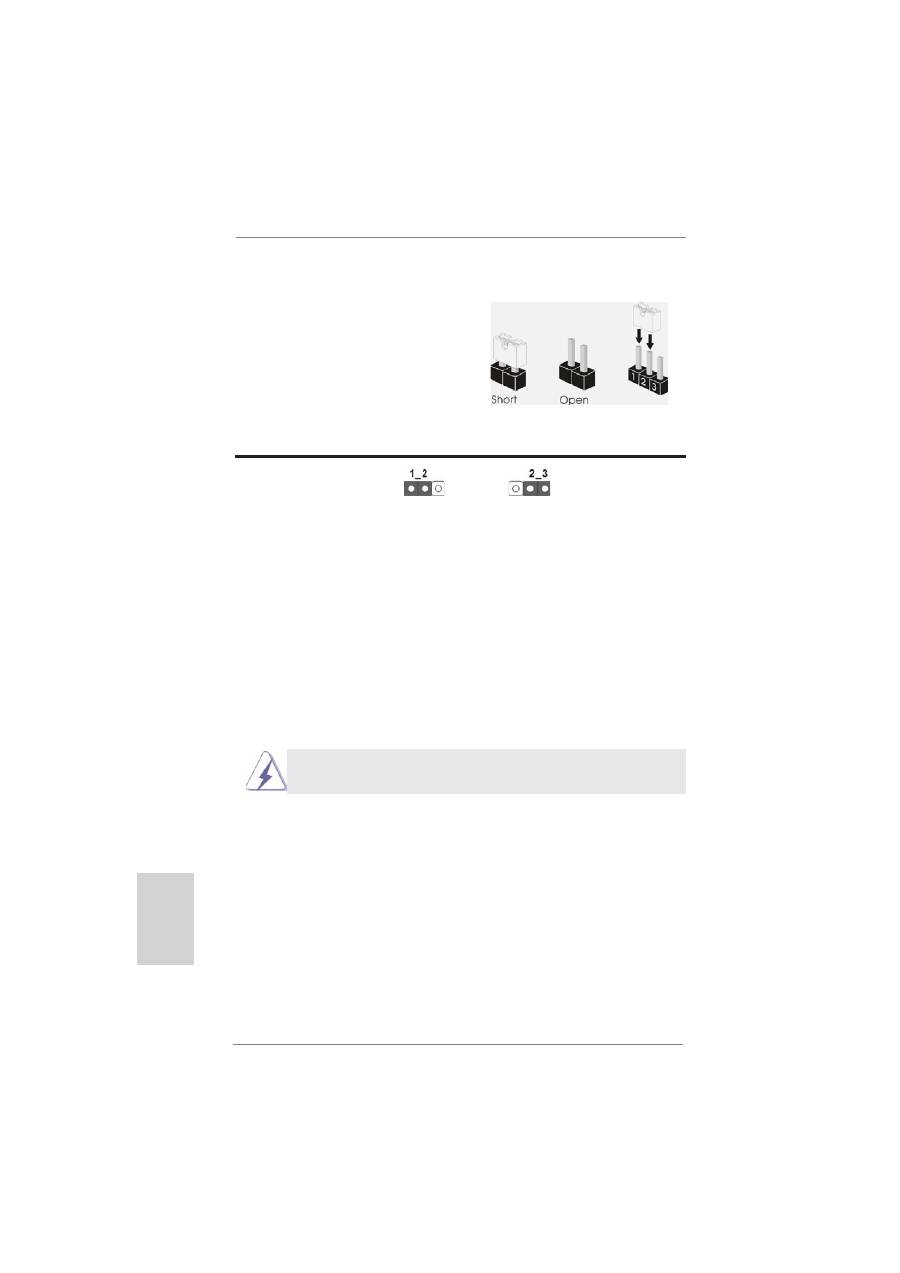

1.3  Setup de Jumpers

La ilustración muestra como los jumpers

son con

fi

 gurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper

   Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver  p.2,  N. 22)

Nota:  CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la con

fi

 guración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el per

fi

 l

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

Valor  predetermi-

nado

Restablecimiento de

la CMOS

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

101

ASRock  Z77 WS  Motherboard

1.4  Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

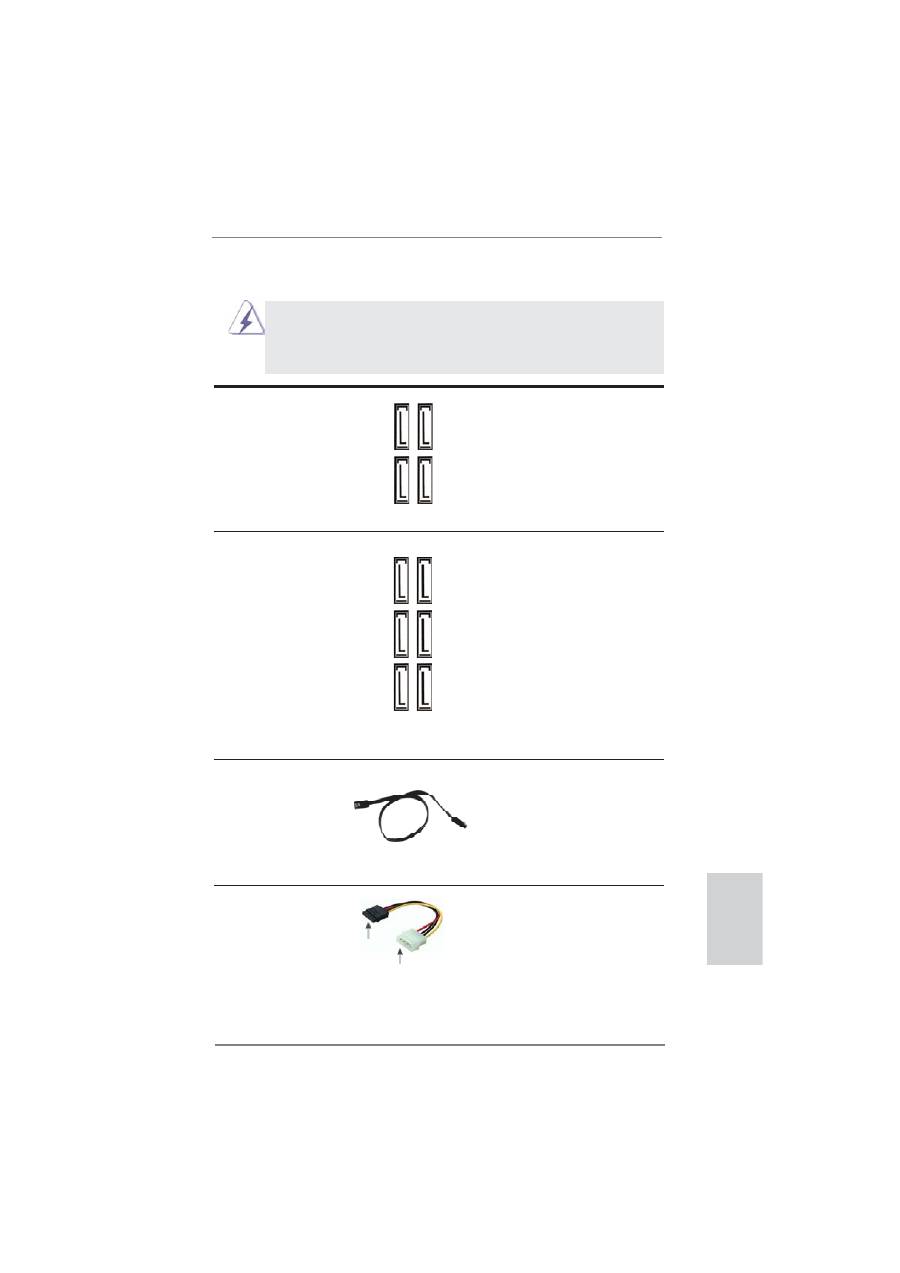

Conexiones de serie ATA2

Estas cuatro conexiones de

(SATA2_2_3: vea  p.2,  N. 15)

serie ATA2 (SATA2) admiten

(SATA2_4_5: vea  p.2,  N. 16)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 actual permite

una velocidad de transferencia

de 3.0 Gb/s.

Conexiones de serie ATA3

Estas seis conexiones de

(SATA3_A1_A2: vea  p.2,  N. 12)

serie ATA3 (SATA3) admiten

(SATA3_A3_A4: vea  p.2,  N. 13)

cables SATA para dispositivos

(SATA3_0_1: vea  p.2,  N. 14)

de almacenamiento internos. La

interfaz SATA2 / SATA3 actual

permite una velocidad de

transferencia de 6.0 Gb/s. Si

instala la unidad de disco duro

en el puerto eSATA3 situado en

la E/S posterior, el conector

SATA3_A4 interno no funciona

 rá.

Cable de datos de

Cualquier extremo del cable de

serie ATA (SATA)

los datos de SATA puede ser

(Opcional)

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

en esta placa base.

SA

TA2_3

SA

TA2_2

SA

TA2_5

SA

TA2_4

SA

TA3_A4

SA

TA3_A3

SA

TA3_1

SA

TA3_0

SA

TA3_A2

SA

TA3_A1

Connettere all’ailmentazione

dei dischi SATA

Connettere al gruppo

di alimentazione

Cable de alimentación

Conecte el extremo negro del

de serie ATA (SATA)

cable de SATA al conector de

(Opcional)

energía de la unidad. A

continuación, conecte el

extremo blanco del cable de

alimentación SATA a la

conexión de alimentación de la

fuente de alimentación.

Español

102

ASRock  Z77 WS  Motherboard

Cabezal USB 2.0

Además de dos puertos USB

(9-pin  USB2_3)

2.0 predeterminados en el

(vea  p.2,  N. 25)

panel de E/S, hay tres bases de

conexiones USB 2.0 en esta

placa base. Cada una de estas

bases de conexiones admite

(9-pin  USB4_5)

dos puertos USB 2.0.

(vea  p.2,  N. 26)

(9-pin  USB6_7)

(vea  p.2,  N. 27)

Cabezal USB 3.0

Además de ocho puertos USB

(19-pin  USB3_9_10)

3.0 predeterminados situados

(vea  p.2,  N. 10)

en el panel E/S, hay dos bases

de conexiones USB 3.0 en esta

placa base. Cada una de estas

bases de conexiones admite

dos puertos USB 3.0.

(19-pin  USB3_11_12)

(vea  p.2,  N. 9)

Cabezal de Módulo Infrarrojos

Este cabezal soporta un módulo

(5-pin IR1)

infrarrojos de transmisión y

(vea  p.2,  N. 32)

recepción wireless opcional.

1

IRTX

+5VSB

DUMMY

IRRX

GND

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

Base de conexiones del módulo de

Esta base de conexiones se

infrarrojos para el consumidor

puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea  p.2,  N. 28)

IntA_P5_D+

DUMMY

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

Español

103

ASRock  Z77 WS  Motherboard

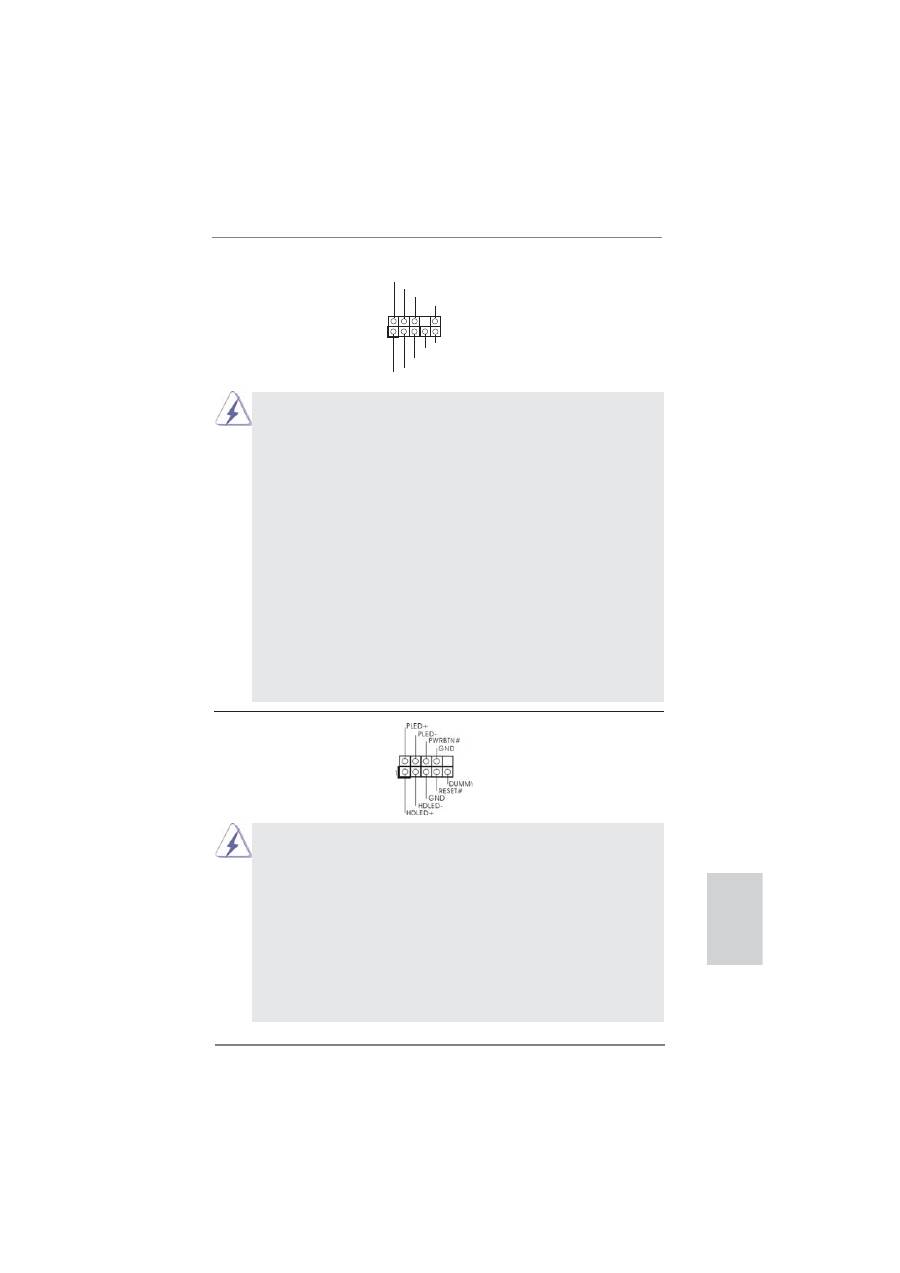

Cabezal de panel de sistema

Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea  p.2,  N. 20)

 sistema.

1. El Audio de Alta De

fi

 nición soporta la detección de conector, pero el

    cable de panel en el chasis debe soportar HDA para operar

    correctamente. Por favor, siga las instrucciones en nuestro manual y

    en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

    del panel frontal de la siguiente manera:

    A. Conecte Mic_IN (MIC) a MIC2_L.

    B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

    C. Conecte Ground (GND) a Ground (GND).

    D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

         necesitará conectarlos al panel de sonido AC’97.

    E. Activación del micrófono frontal.

    En sistemas operativos Windows

®

 XP / XP 64-bit:

    Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

    A continuación, haga clic en “FrontMic” (Micrófono frontal).

    En sistemas operativos Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Acceda a la

fi

 cha “FrontMic” (Micrófono frontal) del panel de control

    Realtek. Ajuste la posición del control deslizante “Recording Volume”

    (Volumen de grabación).

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

atención a los contactos positivos y negativos antes de conectar los

  cables.

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede con

fi

 gurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Conector de audio de

Este es una interface para

panel frontal

cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea  p.2,  N. 35)

conveniente de apparatos de

 Audio.

Español

104

ASRock  Z77 WS  Motherboard

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1/S3. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo

datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

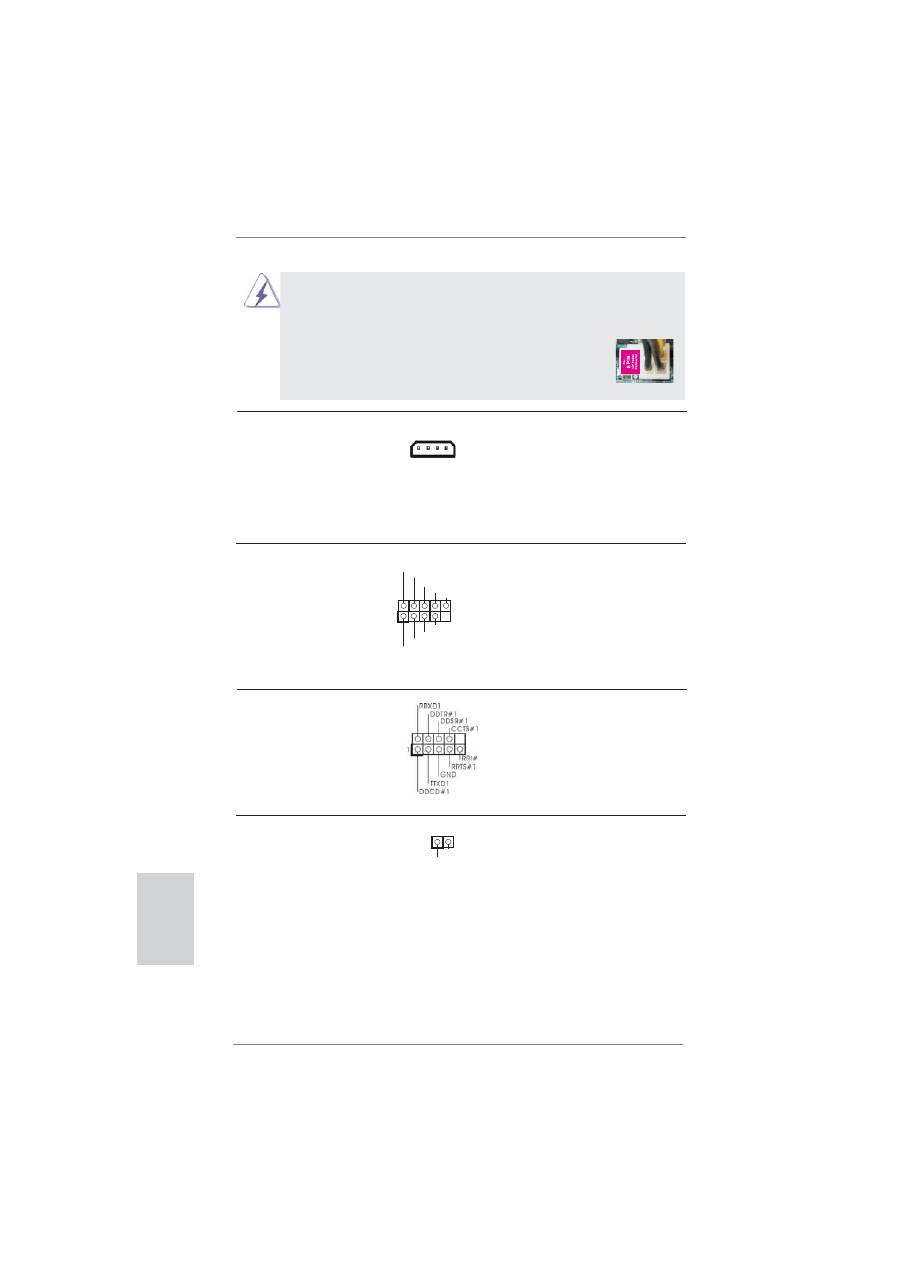

Cabezal del altavoz del chasis

Conecte el altavoz del chasis a

(4-pin SPEAKER1)

 su

cabezal.

(vea  p.2,  N. 21)

Cabecera de indicador

Conecte el indicador LED de

LED de encendido

encendido del chasis a esta

(3-pin PLED1)

cabecera para conocer el

(vea  p.2,  N. 19)

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1/S3. El indicador

LED se apagará en los estados

S4 o S5 (apagado).

1

PLED+

PLED+

PLED-

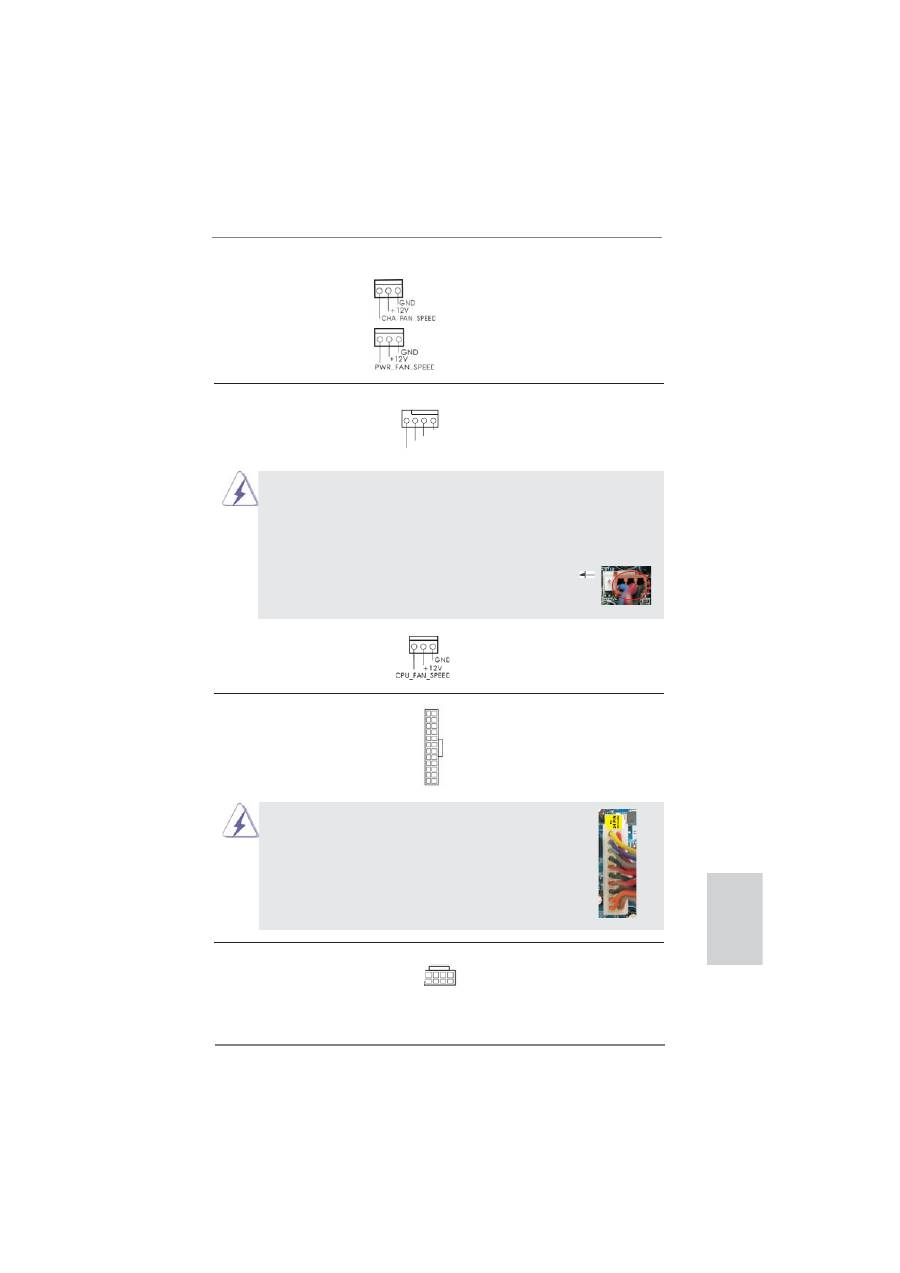

Conectores de ventilador de

Por favor, conecte los cables

chasis / alimentación

del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea  p.2,  N. 30)

el cable negro con la patilla de

masa. CHA_FAN1, CHA_FAN2

(3-pin CHA_FAN2)

y CHA_FAN3 admiten control

(vea  p.2,  N. 29)

de

ventilador.

Español

105

ASRock  Z77 WS  Motherboard

       Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

      de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

      funcionando correctamente incluso sin la función de control de velocidad de

      ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

      conector del ventilador de procesador de esta placa base, conéctelo al contacto

      1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

(3-pin CPU_FAN2)

(vea  p.2,  N. 5)

Cabezal de alimentación ATX

Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea  p.2,  N. 8)

12

 1

24

13

Conector del ventilador

Conecte el cable del ventilador

de la CPU

de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea  p.2,  N. 4)

con el conector de tierra.

Instalación de una Fuente de Alimentación ATX de 20 Pins

A pesar de que esta placa base incluye in conector

de alimentación ATX de 24 pins, ésta puede funcionar

incluso si utiliza una fuente de alimentación ATX de

20 pins tradicional. Para usar una fuente de

alimentación ATX de 20 pins, por favor, conecte su

fuente de alimentación usando los Pins 1 y 13.

12

 1

24

13

Cabezal de alimentación ATX 12V

Conecte la fuente de

(8-pin  ATX12V1)

alimentación ATX 12V a su

(vea  p.2,  N. 1)

cabezal.

8                  5

4                  1

(3-pin CHA_FAN3)

(vea  p.2,  N. 44)

(3-pin PWR_FAN1)

(vea  p.2,  N. 3)

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

Español

106

ASRock  Z77 WS  Motherboard

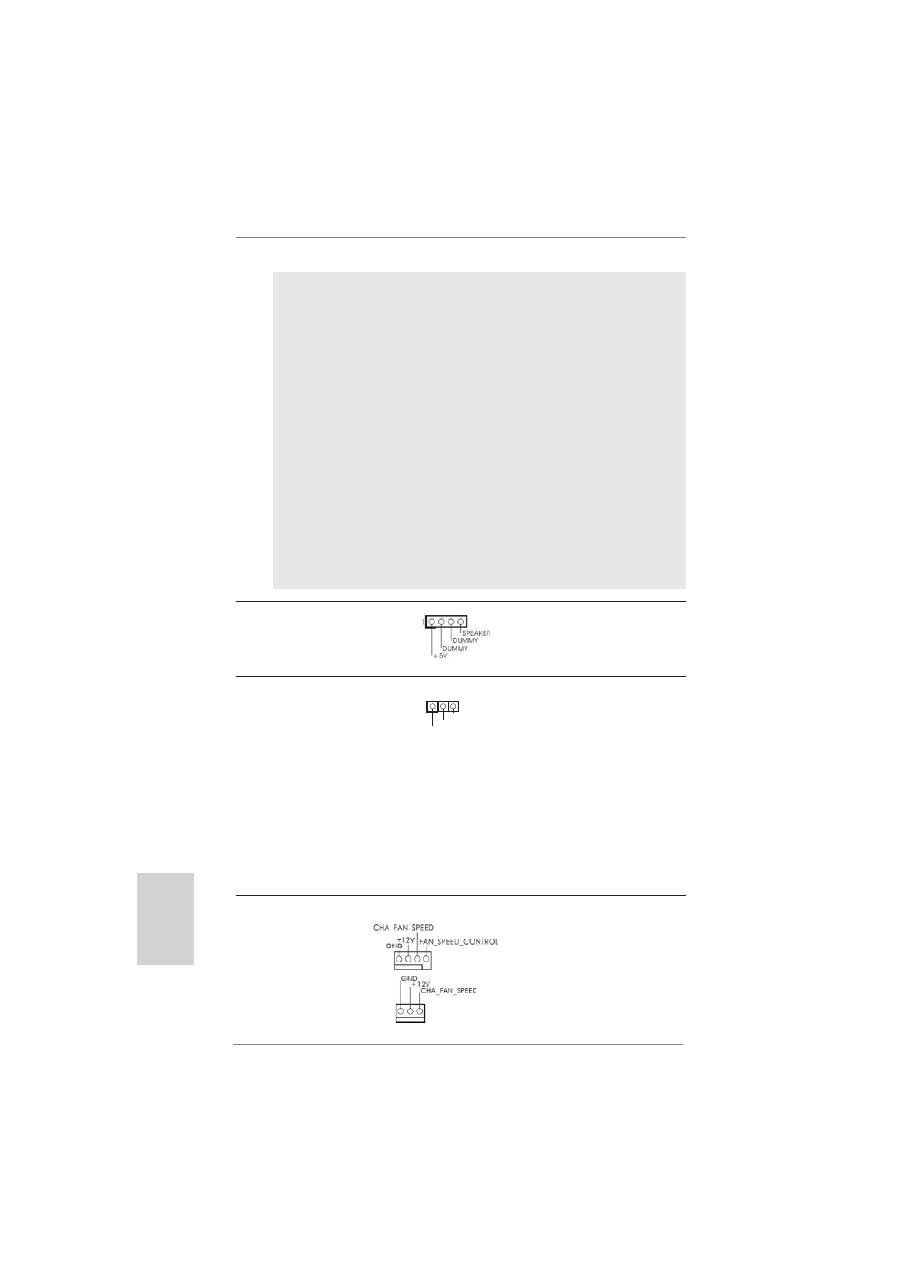

Cabezal del puerto COM

Este cabezal del puerto COM

(9-pin COM1)

se utiliza para admitir un

(vea  p.2,  N. 33)

módulo de puerto COM.

Cabecera HDMI_SPDIF

Cabecera HDMI_SPDIF. Ofrece

(HDMI_SPDIF1 de 2 pin)

una salida SPDIF la tarjeta

(vea  p.2,  N. 34)

VGA HDMI, permite al sistema

conectarse a dispositivos de

TV Digital HDMI / proyectores /

Dispositivos LCD. Conecte el

conector HDMI_SPDIF de la

tarjeta VGA HDMI a esta

 cabecera.

SPDIFOUT

GND

1

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,

puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin

ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte

su fuente de energía junto con Pin 1 y Pin 5.

Instalación de Fuente de Energía de 4-Pin ATX 12V

8

   5

4

   1

Conector de alimentaciónSLI/XFIRE

No es necesario utilizar este

(4-pin SLI/XFIRE_POWER1)

conector. Conéctelo al conector

(vea  p.2,  N. 43)

de alimentación del disco duro

     cuando

se

conecten

dos

tarjetas

grá

fi

 cas a esta placa base al

     mismo

tiempo.

Jefe de IEEE 1394

Además de un puerto de IEEE

(9-pin FRONT_1394)

1394 del defecto en el panel de

(ver  p.2,  N. 31)

I/O, hay un jefe de IEEE 1394

(FRONT_1394) en esta placa

base. Este jefe de IEEE 1394

puede apoyar un puerto de

 IEEE

1394.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

SLI/XFIRE_POWER1

Español

107

ASRock  Z77 WS  Motherboard

1.5

Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen-

dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos

conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien

borrar el contenido de la memoria CMOS.

Conmutador de encendido

(PWRBTN)

(vea p.2, N. 18)

Conmutador de reinicio

(RSTBTN)

(vea p.2, N. 17)

El conmutador de borrado de

memoria CMOS es un

conmutador rápido que permite

al usuario borrar rápidamente el

contenido de la memoria CMOS.

El conmutador de reinicio es un

conmutador rápido que permite

al usuario reiniciar rápidamente

el sistema.

El conmutador de encendido es

un conmutador rápido que

permite al usuario encender /

apagar rápidamente el sistema.

Conmutador de borrado de memoria CMOS

(CLRCBTN)

(vea p.3, N. 17)

Español
