1. Penjelasan

Terima kasih telah membeli motherboard ASRock Z77 Extreme6/TB4, motherboard

andal yang diproduksi berdasarkan kontrol kualitas tinggi ASRock secara konsisten.

Motherboard ini memberikan performa terbaik dengan desain yang kokoh sesuai

komitmen ASRock untuk kualitas dan daya tahan.

Panduan Pemasangan Ringkas ini berisi pendahuluan tentang motherboard dan

panduan pemasangan langkah demi langkah. Informasi lengkap lainnya tentang

motherboard ini tersedia di buku panduan yang diberikan bersama Support CD (CD

Pendukung).

Karena spesikasi papan induk dan software BIOS barangkali dapat diperbarui, isi

dalam buku pedoman ini akan mengikuti perubahan tanpa peringatan. Dalam

kondisi terjadinya modikasi buku pedoman ini, versi baru akan diperlihatkan dalam

website ASRock tanpa peringatan lebih. Anda dapat mendapatkan kartu- kartu yang

paling baru dan daftar bantuan CPU pada website ASRock.

Website ASRock http://www.asrock.com

1.1 Isi Paket

Papan Induk Z77 Extreme6/TB4 ASRock

(Faktor Form ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Pemimpin Instalasi Cepat Z77 Extreme6/TB4 ASRock

Support CD Z77 Extreme6/TB4 ASRock

6 x Kabel satu serial Data ATA (SATA) (bebas-pilih)

1 x Satu Pelindung I/O

1 x Kartu ASRock SLI_Bridge_2S

Bahasa Indonesia

197

ASRock Z77 Extreme6/TB4 Motherboard

1.2 Spesikasi

Podium - Faktor Form ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Desain Kapasitor Warna Emas Premium (100% Kapasitor

Polimer Konduktif buatan Jepang berkualitas tinggi)

®

TM

CPU - Mendukung Intel

Core

i7 / i5 / i3 Generasi Ke-3 dan Ke-2

dalam Paket LGA1155

- Digi Power Desain

- Desain daya 8+4 fase

®

- Menggunakan Teknologi Intel

Turbo Boost 2.0

- Mendukung CPU K-Series jenis “unlocked”

- Menggunakan Teknologi Hyper-Threading

®

Grup Chip - Intel

Z77

®

- Mendukung Intel

Rapid Start Technology dan Smart

Connect Technology

Ingatan - Teknologi ingatan DDR3 dwisaluran

- 4 x Alur DDR3 DIMM

- Mendukung memori DDR3 2800+(OC)/2400(OC)/2133(OC)/

1866(OC)/1600/1333/1066 non-ECC yang tidak di-buffer

- Kapasitas paling banyak: 32GB

®

- Mendukung Intel

Extreme Memory Prole (XMP)1.3/1.2

Alur Ekspansi - 2 x PCI Express 3.0 x16 slots (PCIE2/PCIE4: tunggal pada

mode x16 (PCIE2) / x8 (PCIE4) atau ganda pada mode

x8/x8)

®

* PCIE 3.0 hanya didukung dengan Intel

Ivy Bridge CPU.

®

Dengan Intel

Sandy Bridge CPU, hanya PCIE 2.0 yang

didukung.

- 2 x PCI Express 2.0 x1 slots

- 2 x PCI slots

TM

TM

- Mendukung AMD Quad CrossFireX

dan CrossFireX

®

TM

TM

- Mendukung NVIDIA

Quad SLI

dan SLI

®

Diagram * Intel

HD Graphics Built-in Visual dan output VGA hanya

dapat didukung dengan prosesor yang mengintegrasikan

Bahasa Indonesia

GPU.

®

®

- Mendukung Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

dan Intel

HD Graphics

2500/4000

®

- Pixel Shader 5.0, DirectX 11 dengan Intel

Ivy Bridge CPU,

®

Pixel Shader 4.1, DirectX 10.1 dengan Intel

Sandy Bridge

CPU

198

ASRock Z77 Extreme6/TB4 Motherboard

- Ingatan sama Max. 1760MB

- Tiga pilihan VGA Output: D-Sub, HDMI dan Thunderbolt

- Mendukung HDMI 1.4a Technology dengan resolusi

maksimal hingga 1920x1200 @ 60Hz

- Mendukung D-Sub dengan resolusi maksimal hingga

2048x1536 @ 75Hz

- Mendukung Thunderbolt dengan resolusi maksimal hingga

2560x1600 @ 60Hz

- Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC dan

HBR (High Bit Rate Audio) dengan HDMI

- Mendukung HDCP dengan port HDMI

- Mendukung pemutaran 1080p Blu-ray (BD) / HD-DVD

dengan port HDMI

- Mendukung kecepatan transfer data hingga 10Gbps dengan

port Thunderbolt

- Mendukung Daisy-chain hingga 6 perangkat Thunderbolt

Audio - 7.1 CH HD Audio dengan Content Protection

(Realtek ALC898 Audio Codec)

- Menggunakan Premium Blu-ray audio

TM

- Menggunakan THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Menggunakan Wake-On-LAN

- Mendukung Energy Efcient Ethernet 802.3az

- Mendukung PXE

Papan Belakang - 1 x Port Mouse/Keyboard PS/2

I/O - 1 x Port D-Sub

- 1 x Port HDMI

- 1 x Input Displayport untuk port Thunderbolt (TBT2)(Hanya

untuk tes)

- 2 x Port Thunderbolt

- 1 x Port Keluaran Optical SPDIF

- 2 x Port USB 2.0 siap-dipakai

- 1 x Port eSATA3

- 4 x Port USB 3.0 siap-dipakai

- 1 x RJ-45 LAN Port LED (ACT/LINK LED dan SPEED LED)

- 1 x Port IEEE 1394

- 1 x Tombol Clear CMOS dengan LED

Bahasa Indonesia

- HD Audio Jack: Penyuara Belakang/Pusat/Bass/Line in/

Penyuara Depan/mikropon

®

SATA3 - 2 x penghubung Intel

Z77 SATA3 6.0Gb/s, dapat digunakan

199

ASRock Z77 Extreme6/TB4 Motherboard

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

Storage dan Intel Smart Response Technology), NCQ, AHCI

dan Hot Plug

- 2 x penghubung ASMedia ASM1061 SATA3 6.0Gb/s, dapat

digunakan NCQ, AHCI dan Hot Plug (konektor SATA3_A2

dibagi dengan port eSATA)

®

USB 3.0 - 2 x Port Belakang USB 3.0 dari Intel

, mendukung USB

1.1/2.0/3.0 hingga 5Gb/s

- 2 x Port Belakang USB 3.0 dari ASMedia ASM1042,

mendukung USB 1.1/2.0/3.0 hingga 5Gb/s

®

- 1 x Depan USB 3.0 header dari Intel

(menggunakan 2 port

USB 3.0), mendukung USB 1.1/2.0/3.0 hingga 5Gb/s

Penghubung - 4 x penghubung SATA2 3.0Gb/s, dapat menggunakan RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage dan

Intel Smart Response Technology), NCQ, AHCI dan Hot

Plug

- 4 x penghubung SATA3 6.0Gb/s

- 1 x IR header

- 1 x CIR header

- 1 x port header COM

- 1 x HDMI_SPDIF header

- 1 x IEEE 1394 header

- 1 x header power LED

- 2 x penghubung KIPAS CPU (1 x 4 pin, 1 x 3 pin)

- 3 x penghubung KIPAS casis (1 x 4 pin, 2 x 3 pin)

- 1 x penghubung KIPAS Power (3 pin)

- Penghubung power 24 pin ATX

- Penghubung power 8 pin 12V

- Penghubung power SLI/XFire

- Penghubung audio panel dapan

- 3 x USB 2.0 header (menggunakan 6 port USB 2.0)

- 1 x USB 3.0 header (menggunakan 2 port USB 3.0)

- 1 x Dr. Debug

Bahasa Indonesia

- 1 x kuasa beralih LED

- 1 x ulang beralih LED

- 1 x Clear CMOS LED

Ciri-ciri BIOS - 64Mb AMI UEFI Legal BIOS dengan dukungan GUI

- Menggunakan “Plug and Play”

- ACPI 1.1 Compliance Wake Up Events

- Menggunakan jumperfree

- Penyokong AMBIOS 2.3.1

200

ASRock Z77 Extreme6/TB4 Motherboard

- Penyesuaian berbagai tegangan CPU Core, IGPU, DRAM,

1.8V PLL, VTT, VCCSA

Sokongan CD - Driver, Utilitas, Perangkat Lunak Antivirus (Versi

Percobaan), CyberLink MediaEspresso 6.5 Versi

Percobaan, ASRock MAGIX Multimedia Suite - OEM,

Browser Google Chrome dan Toolbar

Penjaga - Perasa Suhu CPU/Casis

Hardware - Pengukur Kipas CPU/casis/power

- Kipas CPU/Sasis Senyap (Kecepatan Kipas Sasis Otomatis

Disesuaikan Berdasarkan Temperatur CPU)

- Kontrol Multi-Kecepatan Kipas CPU/casis

- Penjagaan voltasi: +12V, +5V, +3.3V, Vcore

®

®

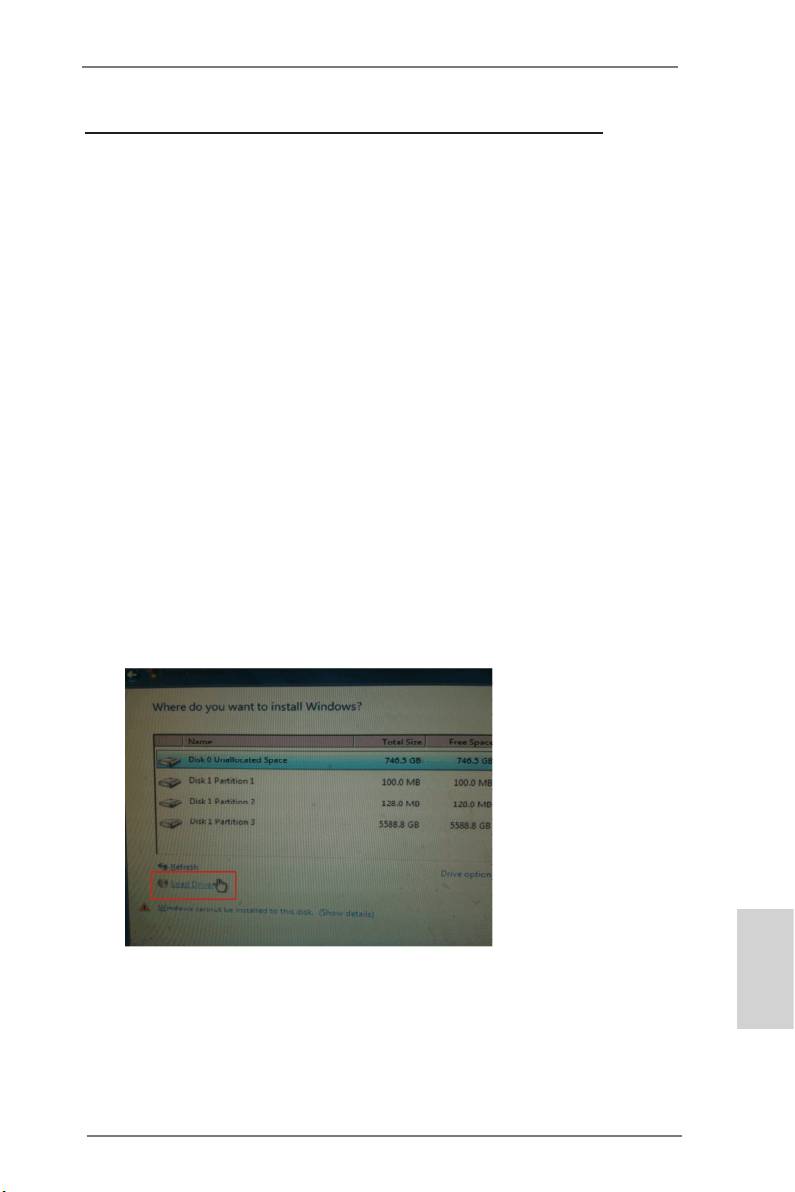

OS - Dapat digunakan Microsoft

Windows

8 / 8 64-bit / 7 / 7

TM

TM

64-bit / Vista

/ Vista

64-bit / XP / XP 64-bit

Sertikasi - FCC, CE, WHQL

- ErP/EuP Ready (memerlukan catu daya ErP/EuP ready)

* Untuk informasi rinci, silakan kunjungi website kami: http://www.asrock.com
