1. Introduction

Merci pour votre achat d’une carte mère ASRock Z77 Extreme6/TB4, une carte

mère très able produite selon les critères de qualité rigoureux de ASRock. Elle

offre des performances excellentes et une conception robuste conformément à

l’engagement d’ASRock sur la qualité et la abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le

contenu de ce manuel est sujet à des changements sans notication. Au

cas où n’importe qu’elle modication intervenait sur ce manuel, la version

mise à jour serait disponible sur le site web ASRock sans nouvel avis.

Vous trouverez les listes de prise en charge des cartes VGA et CPU

également sur le site Web ASRock.

Site web ASRock, http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples informations

particulières au modèle que vous utilisez.

www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock Z77 Extreme6/TB4

(Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm)

Guide d’installation rapide ASRock Z77 Extreme6/TB4

CD de soutien ASRock Z77 Extreme6/TB4

Six câbles de données de série ATA (SATA) (en option)

Un I/O Panel Shield

Un carte 2S_Pont_ASRock SLI

Français

65

ASRock Z77 Extreme6/TB4 Motherboard

1.2 Spécications

Format - Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5

cm x 24.4 cm

- Design de condensateur Premium Gold (condensateurs

polymère conducteur de qualité supérieure 100% fabriqués

au Japon)

®

TM

CPU - Prend en charge les processeurs Intel

Core

i7 / i5 / i3

2ème et 3ème génération sur socket LGA1155

- Conception Digi Power

- 8 + 4 Power Phase conception

®

- Prend en charge la technologie Intel

Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

série K

- Prise en charge de la technologie Hyper-Threading

®

Chipsets - Intel

Z77

®

- Prend en charge les technologies Intel

Rapid Start et Smart

Connect

Mémoire - Compatible avec la Technologie de Mémoire à Canal

Double

- 4 x slots DIMM DDR3

- Supporter DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)

/1600/1333/1066 non-ECC, sans amortissement mémoire

- Capacité maxi de mémoire système: 32GB

®

- Prend en charge le prol de mémoire extrême Intel

(XMP)

1.3/1.2

Slot d’extension - 2 x slots PCI Express 3.0 x16 (PCIE2/PCIE4 : simple à x16

(PCIE2) / x8 (PCIE4) ou double en mode x8/x8)

®

* PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

®

Ivy Bridge. Avec le processeur Intel

Sandy Bridge, seul

PCIE 2.0 est pris en charge.

- 2 x slot PCI Express 2.0 x1

- 2 x slots PCI

Français

TM

TM

- Prend en charge AMD Quad CrossFireX

et CrossFireX

®

TM

TM

- Prend en charge NVIDIA

Quad SLI

et SLI

®

VGA sur carte * Intel

HD Graphics avec visuels intégrés (Built-in Visuals) et

les sorties VGA sont uniquement pris en charge par les

processeurs à GPU intégré.

®

®

- Supporte Intel

HD Graphics Built-in Visuals: Intel

Quick

®

TM

®

Sync Video 2.0, Intel

InTru

3D, Intel

Clear Video HD

®

TM

®

Technology, Intel

Insider

et Intel

HD Graphics 2500/4000

66

ASRock Z77 Extreme6/TB4 Motherboard

®

- Pixel Shader 5.0, DirectX 11 avec CPU Intel

Ivy Bridge,

®

Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

Sandy

Bridge

- Mémoire partagée max 1760MB

- Trois options de sortie VGA: D-Sub, HDMI et Thunderbolt

- Prend en charge le HDMI 1.4a avec une résolution

maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

jusqu’à 2048x1536 @ 75Hz

- Prend en charge le Thunderbolt avec une résolution

maximale jusqu’à 2560x1600 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

HBR (Audio à haut débit binaire) avec HDMI

- Prise en charge HDCP par HDMI

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

HDMI

- Prend en charge le transfert de données jusqu’à 10Gbps via

port Thunderbolt

- Prend en charge jusqu’à 6 appareils Thunderbolt via

connexion en guirlande

Audio - 7,1 CH HD Audio avec protection de contenu

(Realtek ALC898 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

TM

- Prend en charge THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Support du Wake-On-LAN

- Prend en charge la norme Energy Efcient Ethernet

(Ethernet à efcacité énergétique) 802.3az

- Supporte PXE

Panneau arrière - 1 x port souris/clavier PS/2

- 1 x port D-Sub

- 1 x port HDMI

- 1 x Entrée DisplayPort pour port Thunderbolt (TBT2)(Pour le

test)

- 2 x ports Thunderbolt

- 1 x Port de sortie optique SPDIF

Français

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 4 x ports USB 3.0 par défaut

- 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et

67

ASRock Z77 Extreme6/TB4 Motherboard

LED VITESSE)

- 1 x port IEEE 1394

- 1 x interrupteur d’effacement du CMOS

- Prise HD Audio: Haut-parleur arrière / Central /Basses /

Entrée Ligne / Haut-parleur frontal / Microphone

®

SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intel

Z77, prennent en

charge RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

Storage et Intel Smart Response), NCQ, AHCI et Hot Plug

- 2 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061,

prennent en charge NCQ, AHCI et Hot Plug (le connecteur

SATA3_A2 est partagé avec le port eSATA)

®

USB 3.0 - 2 x ports USB3.0 à l’arrière par Intel

Z77, prennent en

charge USB 1.1/2.0/3.0 jusqu’à 5Gb/s

- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,

prennent en charge USB 1.1/2.0/3.0 jusqu’à 5Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

®

USB 3.0) par Intel

Z77, prend en charge USB 1.1/2.0/3.0

jusqu’à 5Gb/s

Connecteurs - 4 x connecteurs SATA2 3,0 Gb/s, prennent en charge RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et

Intel Smart Response), NCQ, AHCI et Hot Plug

- 4 x connecteurs SATA3 6,0 Gb/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x connecteur IEEE 1394

- 1 x Connecteur de LED d’alimentation

- 2 x Connecteurs pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

- 3 x Connecteurs pour ventilateur de Châssis (1 x br. 4, 2 x

br. 3)

- 1 x Connecteur pour ventilateur de pouvoir (br. 3)

- br. 24 connecteur d’alimentation ATX

Français

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

68

ASRock Z77 Extreme6/TB4 Motherboard

- 1 x interrupteur d’effacement du CMOS avec LED

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension

Multi-ajustement

CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

CyberLink MediaEspresso 6.5 Trial, Suite multimédia

ASRock MAGIX - OEM, Navigateur et barre d’outils Google

Chrome

Surveillance - Détection de la température de l’UC/châssis

système - Tachéomètre ventilateur processeur/châssis/pouvoir

ventilateur

- Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour

châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis à plusieurs

vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

®

®

TM

OS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit / XP / XP 64-bit

Certications - FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

* Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

http://www.asrock.com

ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

Français

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

69

ASRock Z77 Extreme6/TB4 Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le cavalier Description

Effacer la CMOS

(CLRCMOS1)

(voir p.2 g. 21)

Paramètres

Effacer la

par défaut

CMOS

Remarque :

CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la conguration originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

a

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

70

ASRock Z77 Extreme6/TB4 Motherboard

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

Connecteurs Série ATA2 Ces quatre connecteurs Série

(SATA2_2_3: voir p.2 No. 13)

ATA2 (SATA2) prennent en

(SATA2_4_5: voir p.2 No. 14)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

SATA2_4 SATA2_2

SATA2_5 SATA2_3

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3 Ces quatre connecteurs Série

(SATA3_A0_A1: voir p.2 No. 11)

ATA3 (SATA3) prennent en

(SATA3_0_1: voir p.2 No. 12)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2

transferts de données pouvant

aller jusqu’à 6,0 Gb/s. Si le port

eSATA sur le panneau E/S

arrière est utilisé, le SATA3_A2

interne ne fonctionnera pas.

Câble de données Toute cote du cable de data

Série ATA (SATA) SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur SATA2

/ SATA3 sur la carte mere.

Français

71

ASRock Z77 Extreme6/TB4 Motherboard

En-tête USB 2.0 A côté des deux ports USB 2.0

(USB_2_3 br. 9)

par défaut sur le panneau E/S,

(voir p.2 No. 25)

il y a trois embases USB 2.0

sur cette carte mère. Chaque

embase USB 2.0 peut prendre

en charge 2 ports USB 2.0.

(USB_4_5 br. 9)

(voir p.2 No. 26)

(USB_6_7 br. 9)

(voir p.2 No. 27)

En-tête USB 3.0 En plus des quatre ports USB

(USB3_4_5 br. 19)

3.0 par défaut sur le panneau

(voir p.2 No. 8)

E/S, il y a une barrette USB 3.0

sur la carte mère. Cette barrette

USB 3.0 peut prendre en

charge deux ports USB 3.0.

En-tête du module infrarouge Cet en-tête supporte un module

(IR1 br. 5)

infrarouge optionnel de transfert

(voir p.2 No. 30)

et de réception sans l.

Français

Barrette pour module à infrarouges grand public Cette barrette peut être utilisée

(CIR1 br.4)

pour connecter des récepteur.

(voir p.2 No. 28)

72

ASRock Z77 Extreme6/TB4 Motherboard

Connecteur audio panneau C’est une interface pour un

(HD_AUDIO1 br. 9)

câble avant audio en façade qui

(voir p.2 No. 32)

permet le branchement et le

contrôle commodes de

périphériques audio.

1. L’audio à haute dénition (HDA) prend en charge la détection de che, mais le l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner

correctement. Veuillez suivre les instructions dans notre manuel et le manuel de

châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous:

A. Connectez Mic_IN (MIC) à MIC2_L.

B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

C. Connectez Ground (GND) à Ground (GND).

D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

n’avez pas besoin de les connecter pour le panneau audio AC’97.

E. Pour activer le micro avant.

®

Pour les systèmes d’exploitation Windows

XP / XP 64 bits :

Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

cliquez sur “FrontMic” (Micro avant).

®

Pour les systèmes d’exploitation Windows

8 / 8 64 bits / 7 / 7 64

TM

TM

bits / Vista

/ Vista

64 bits :

Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de

contrôle Realtek. Ajustez “Recording Volume” (Volume

d’enregistrement).

En-tête du panneau système Cet en-tête permet d’utiliser

(PANEL1 br. 9)

plusieurs fonctions du panneau

(voir p.2 No. 20)

système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

Français

73

ASRock Z77 Extreme6/TB4 Motherboard

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez congurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du

châssis. Ce voyant DEL est allumé lorsque le système est en marche.

Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le

voyant DEL est éteint lorsque le système est en mode veille S4 ou

lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, vériez

bien à faire correspondre les ls et les broches.

En-tête du haut-parleur Veuillez connecter le

de châssis haut-parleur de châssis sur cet

(SPEAKER1 br. 4)

en-tête.

(voir p.2 No. 22)

LED di accensione Collegare il LED di accensione

(PLED1 br. 3)

chassi per indicare lo stato di

Français

(voir p.2 Nr. 18)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

74

ASRock Z77 Extreme6/TB4 Motherboard

Connecteur pour châssis et ventilateur Branchez les câbles du

(CHA_FAN1 br. 4)

ventilateur aux connecteurs

(voir p.2 No. 23)

pour ventilateur et faites

correspondre le l noir à la

(CHA_FAN2 br. 3)

broche de terre. CHA_FAN1,

(voir p.2 No. 41)

CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3)

contrôle du ventilateur.

(voir p.2 No. 24)

(PWR_FAN1 br. 3)

(voir p.2 No. 9)

Connecteur du ventilateur Veuillez connecter le câble de

de l’UC ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le l

(voir p.2 No. 3)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

(CPU_FAN2 br. 3)

(voir p.2 No. 4)

12

24

En-tête d’alimentation ATX Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir p.2 No. 7)

tête.

1

13

75

ASRock Z77 Extreme6/TB4 Motherboard

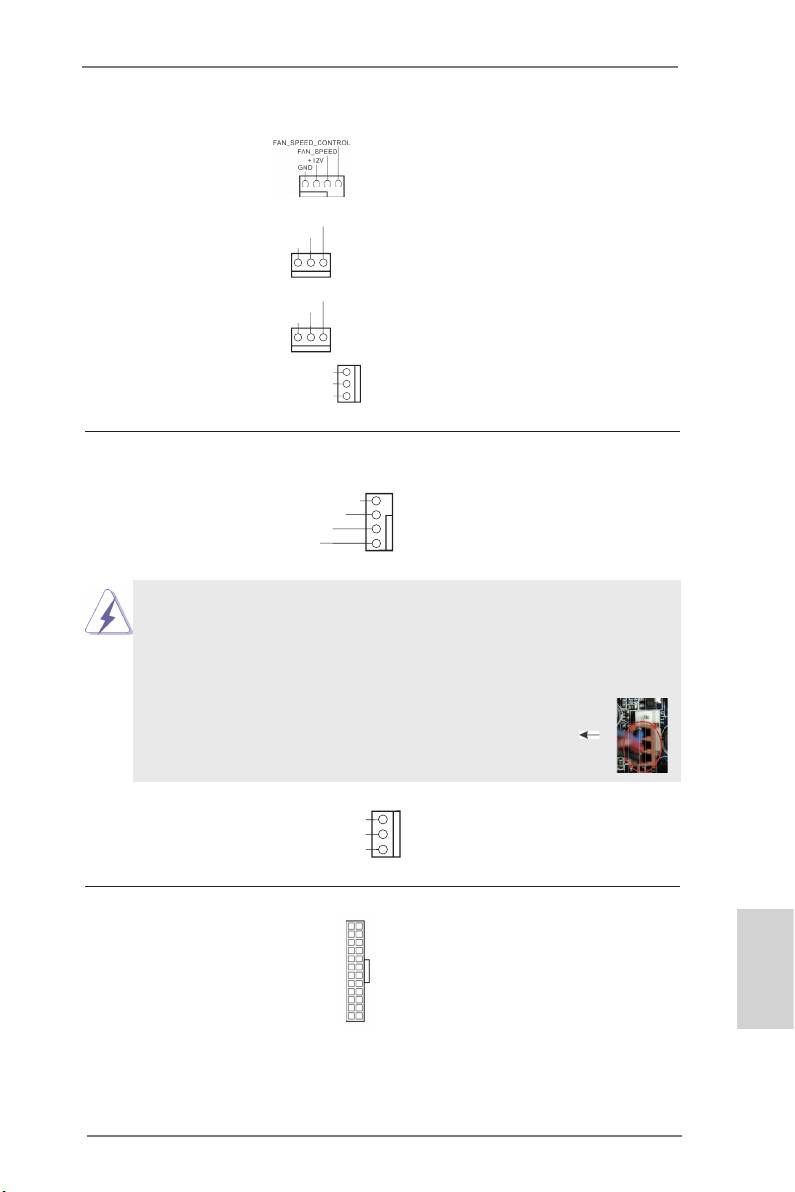

FAN_SPEED

+12V

GND

FAN_SPEED

+12V

GND

FA N_SPEED

+ 12V

GND

FAN_SPEED

+12V

GND

FAN_SPEED_CONTROL

4

FAN_SPEED

3

+12V

2

GND

1

Français

Bien que cette carte mère fournisse un connecteur de

12

24

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

1

13

20-Installation de l’alimentation électrique ATX

8 5

Connecteur ATX 12V Veuillez connecter une unité

(ATX12V1 br.8)

d’alimentation électrique ATX

(voir p.2 No. 1)

12V sur ce connecteur.

4 1

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation.

8 5

Pour utiliser l’alimentation des 4 broches ATX,

branchez votre alimentation avec la broche 1 et

la broche 5.

4 1

4-Installation d’alimentation à 4 broches ATX 12V

Connecteur d’alimentation SLI/XFIRE Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER1 br. 4)

ce connecteur, mais veuillez le

(voir p.2 No. 40)

brancher avec un connecteur

d’alimentation pour disques

SLI/XFIRE_POWER1

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

temps.

Header de IEEE 1394 Sauf un port de default IEEE

Français

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.2 No. 19)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

1394.

76

ASRock Z77 Extreme6/TB4 Motherboard

En-tête de port COM Cette en-tête de port COM est

(COM1 br.9)

utilisée pour prendre en charge

(voir p.2 No. 31)

un module de port COM.

Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir p.2 No. 33)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

Français

77

ASRock Z77 Extreme6/TB4 Motherboard

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

L’interrupteur d’alimentation est

(PWRBTN)

un interrupteur rapide, qui

(voir p.2 No. 17)

permet à l’utilisateur d’allumer/

éteindre rapidement le système.

Interrupteur de réinitialisation

L’interrupteur de réinitialisation

(RSTBTN)

est un interrupteur rapide, qui

(voir p.2 No. 16)

permet à l’utilisateur de réinitia-

liser rapidement le système.

Interrupteur d’effacement de CMOS

L’interrupteur d’effacement de

(CLRCBTN)

CMOS est un interrupteur

(voir p.3 No. 18)

rapide qui permet à l’utilisateur

d’effacer rapidement les valeurs

du CMOS.

Français

78

ASRock Z77 Extreme6/TB4 Motherboard
