ASRock Z77 Extreme6__TB4: 1. Giriş

NCQ, AHCI ve Sistem Açıkken Bileşen Takma

(SATA3_A2 konektörü eSATA portuyla paylaşılır)

®

USB 3.0 - Intel

tarafından 2 x Arka USB 3.0 bağlantı noktası, 5Gb/s’ye

kadar USB 1.1/2.0/3.0

- ASMedia ASM1042 tarafından 2 x Arka USB 3.0 bağlantı

noktası, 5Gb/s’ye kadar USB 1.1/2.0/3.0

®

- Intel

tarafından 1 x Ön USB 3.0 bağlantısı (2 USB 3.0

bağlantı noktasını destekler), 5Gb/s’ye kadar USB 1.1/2.0/3.0

Konektör - 4 x SATA2 3,0Gb/sn, donanım RAID (RAID 0, RAID 1, RAID 5,

RAID 10, Intel Rapid Storage ve Intel Smart Response

Teknolojisini), NCQ, AHCI ve Sistem Açıkken Bileşen Takma

- 4 x SATA3 6.0 Gb/sn konektör

- 1 x KÖ şi

- 1 x Kullanıcı Kızılötesi Modül Bağlantısı

- 1 x COM portu şi

- 1 x HDMI_SPDIF şi

- 1 x IEEE 1394 şi

- 1 x Güç LED’i şi

- 2 x CPU FAN konektörü (1 x 4 pin, 1 x 3 pin)

- 3 x Kasa FAN konektörü (1 x 4 pin, 2 x 3 pin)

- 1 x Gьз FAN konektörü (3 pin)

- 24 pin ATX güç konektörü

- 8 pin 12V güç konektörü

- SLI/XFire güç konektörü

- Ön panel ses konektörü

- 3 x USB 2.0 ş (6 USB 2.0 portu destekler)

- 1 x USB 3.0 ş (2 USB 3.0 portu destekler)

- 1 x Dr. Debug (7 Segmentli Hata Ayıklama LED’i)

- 1 x LED’li Güç Anahtarı

- 1 x LED’li Sıfırlama Anahtarı

- 1 x LED’li CMOS’u Temizleme Anahtarı

BIOS Özelliği - 64 Mb GUI destekli AMI UEFI Geçerli BIOS

- “Tak Çalıştır”ı destekler

- ACPI 1.1 Uyumlu Uyandırma Olayları

Türkçe

- Jumpersız ayarlamayı destekler

- SMBIOS 2.3.1 Desteği

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltaj Çoklu

ayarı

Destek CD’si - Sürücüler, Yardımcı Programlar, AntiVirüs Yazılımı (Deneme

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

ASRock MAGIX Multimedya Seti - OEM, Google Chrome

128

ASRock Z77 Extreme6/TB4 Motherboard

Tarayıcı ve Araç Çubuğu

Donanım - CPU/Kasa Sıcaklık Duyarlılığı

Monitör - CPU/Kasa/Güç Fan Takometresi

- İşlemci/Kasa Sessiz Fanı (Kasa Fan Hızı’nın İşlemci sıcaklığı

ile Otomatik Ayar’ına izin verir)

- CPU/Kasa Fan Çoklu-Hız Kontrolü

- Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

®

®

TM

TM

İS - Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit / XP / XP 64-bit uyumlu

Sertikalar - FCC, CE, WHQL

- ErP/EuP Hazır (ErP/EuP hazır güç kaynağı gerekli)

* Ayrıntılı ürün bilgileri için lütfen web sitemizi ziyaret edin: http://www.asrock.com

UYARI

Lütfen, ayarı BIOS'da ayarlama, Untied Overclocking Teknolojisi'ni uygulama veya

üçüncü taraf aşırı hızlandırma araçlarını kullanma gibi durumlarda aşırı hızlandırmayla

ilgili risk olduğunu unutmayın. Aşırı hızlandırma sisteminizin kararlılığını etkiler veya

hatta sisteminizin bileşenlerini ve cihazlarına zarar verebilir. Bu risk size aittir ve zararı

siz ödersiniz. Aşırı hızlandırmadan kaynaklanan olası zarardan sorumlu değiliz.

Türkçe

129

ASRock Z77 Extreme6/TB4 Motherboard

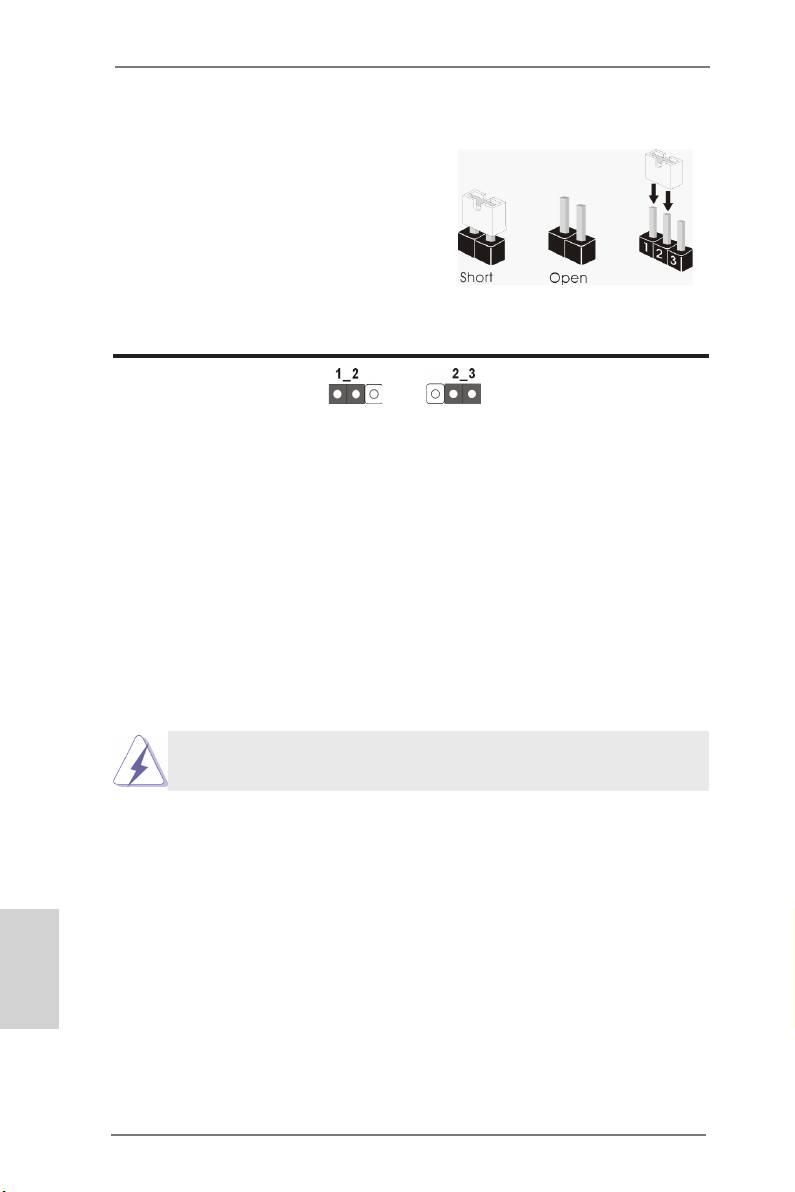

1.3 Jumper'ların Ayarı

Şekilde jumper'ların nasıl ayarlandıkları

gösterilmektedir. Jumper kapağı pinler üzerine

yerleştirildiğinde jumper "Kapalı" dır. Jumper

kapağı pinler üzerindeyken jumper "Açık" tır.

Şekilde pin1 ve pin2'si "Kapalı" olan jumper

kapağı bu 2 pine yerleştirilmiş 3-pinli jumper

gösterilmektedir.

Jumper Ayar

CMOS’u temizleme

(CLRCMOS1, 3-pinli jumper)

(bkz. s.2 No. 21)

Clear CMOSDefault

Not:

CLRCMOS1, CMOS’daki verilerinizi temizlemenize olanak sağlar. Sistem

parametrelerini temizlemek ve varsayılan ayara sıfırlamak için lütfen bilgisayarı

kapatın ve güç kablosunun şini güç kaynağından çekin. 15 saniye bekledikten

sonra, pin2 ve pin3‘ü CLRCMOS1’de 5 saniye kısaltmak için bir atlatıcı şapkası

kullanın. Ancak, BIOS’u güncelledikten hemen sonra lütfen CMOS’u temizlemeyin.

BIOS’u güncellemeyi tamamladığınızda CMOS’u temizlemeniz gerekirse,

ilk olarak sistemi başlatmanız ve ardından CMOS temizleme işlemini

gerçekleştirmeden önce kapatmanız gereklidir. Parola, tarih, saat, kullanıcı

varsayılan proli, 1394 GUID ve MAC adresinin yalnızca CMOS pili çıkarıldığında

temizleneceğini lütfen aklınızda bulundurunuz.

CMOS Devresini Temizle, CMOS Ayarı'nı Temizle ile aynı işleve

sahiptir.

Türkçe

130

ASRock Z77 Extreme6/TB4 Motherboard

1.4 Yerleşik Fişler ve Konektörler

Yerleşik şler ve konektörler jumper DEĞİLDİR. Bu şlerin ve konektörlerin üzerine

jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper

kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

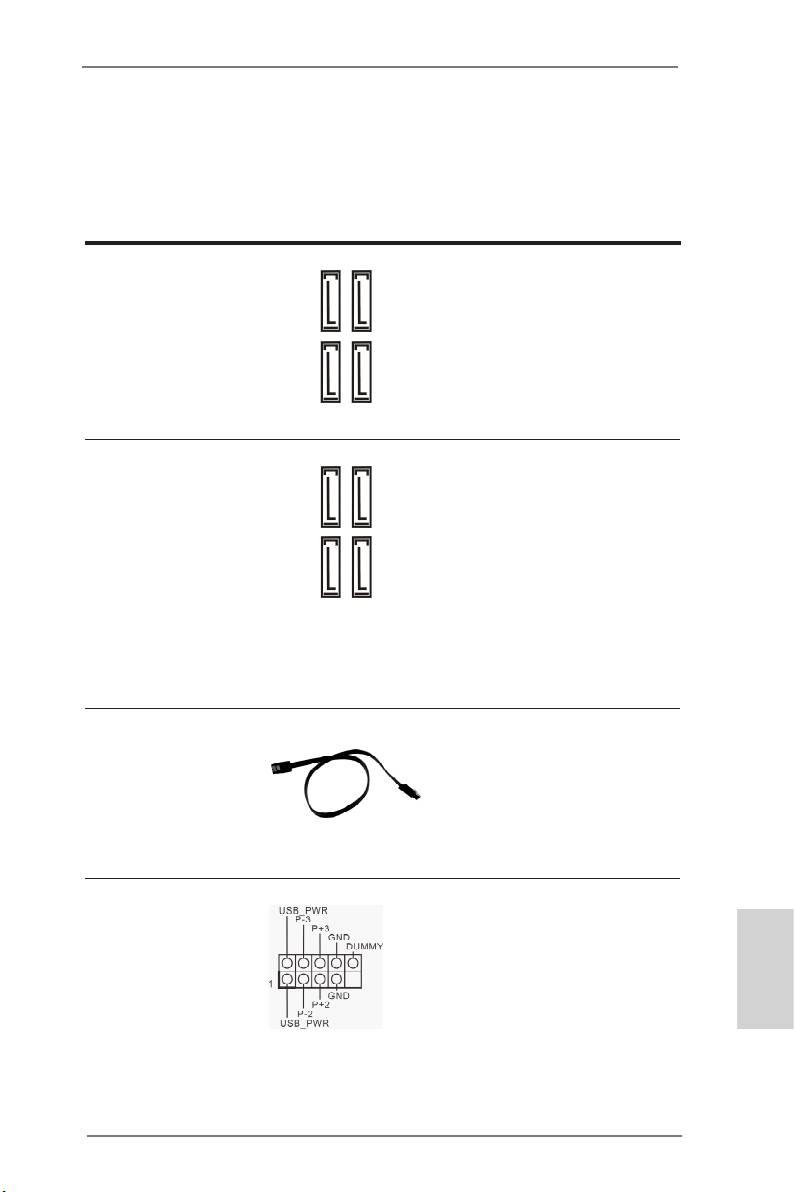

Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)

(SATA2_2_3: bkz. s.2, No. 13)

konektör, dahili depolama

(SATA2_4_5: bkz. s.2, No. 14)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA2 arayüzü 3,0 Gb/sn veri

aktarım hızına izin verir.

SATA2_4 SATA2_2

SATA2_5 SATA2_3

Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)

(SATA3_A1_A2: bkz. s.2, No. 11)

konektör, dahili depolama

(SATA3_0_1: bkz. s.2, No. 12)

cihazları için SATA veri

kablolarını destekler. Geçerli

SATA3 arayüzü 6,0 Gb/sn veri

aktarım hızına izin verir. Arka

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2

G/Ç’deki eSATA bağlantı

noktasında bağlantı varsa, iç

SATA3_A2 çalışmayacaktır.

Seri ATA (SATA) SATA veri kablosunu her iki ucu

Veri Kablosu da SATA / SATA2 / SATA3 sabit

(İsteğe bağlı)

diskine veya anakarttaki

SATA2 / SATA3 konektörüne

bağlanabilir.

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki

(9-pinli USB_2_3)

USB 2.0 portundan başka, bu

(bkz. s.2 No. 25)

anakartta üç USB 2.0 şi

bulunur. Her USB 2.0 şi iki

Türkçe

USB 2.0 portunu destekler.

131

ASRock Z77 Extreme6/TB4 Motherboard

(9-pinli USB_4_5)

(bkz. s.2 No. 26)

(9-pinli USB_6_7)

(bkz. s.2 No. 27)

USB 3.0 Fişleri I/O panelinde bulunan dört adet

(19-pinli USB3_4_5)

varsayılan USB 3.0 bağlantı

(bkz. s.2 No. 8)

noktasının yanı sıra, bu ana

kart üzerinde bir adet USB 3.0

bağlantısı bulunur. Bu USB 3.0

bağlantısı iki adet USB 3.0

bağlantı noktasını

destekleyebilir.

Kızılötesi Modülü Fişi Bu ş, isteğe bağlı bir kablosuz

(5-pinli IR1)

aktarma ve alma kızılötesi

(bkz. s.2 No. 30)

modülünü destekler.

Kullanıcı Kızılötesi Modül Bağlantısı Bu ş, uzaktan kumanda alıcısı

(4-pinli CIR1)

destekler.

(bkz. s.2 No. 28)

Türkçe

Ön Panel Ses Fişi Bu, panel ses kablosu için

(9-pinli HD_AUDIO1)

uygun bağlantı sağlayan ve

(bkz. s.2 No. 32)

ses cihazlarını kontrol etmeyi

sağlayan bir arayüzdür.

132

ASRock Z77 Extreme6/TB4 Motherboard

1. Yükse Tanımlı Ses Jak Duyarlılığını destekler, ancak kasadaki panel kablosunun

HDA'nın düzgün çalışmasını desteklemesi gerekir. Lütfen sisteminizi yüklemek

için kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.

2. AC'97 ses paneli kullanıyorsanız, lütfen ön panel ses şine aşağıdaki gibi takın:

A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.

B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.

C. Ground'u (GND) Ground'a (GND) bağlayın.

D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. Bunları AC’97 ses

paneli için bağlamanız gerekmez.

E. Ön mikrofonu etkinleştirmek için

®

Windows

XP / XP 64-bit İS için:

“Karıştırıcı”yı seçin. “Kaydedici”yi seçin. Sonra “Ön Mikrofon”u tıklatın.

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit İS için:

Realtek Kontrol panelinde “Ön Mikrofon” Sekmesine gidin. “Kayıt Ses

Seviyesi”ni ayarlayın.

Sistem Paneli Fişi Bu ş, birçok sistem ön paneli

(9-pinli PANEL1)

işlevini barındırır.

(bkz. s.2 No. 20)

Kasa üzerindeki güç anahtarını, sıfırlama anahtarını ve sistem durumu

göstergesini aşağıdaki pin atamalarına göre bu bağlantıya bağlayın.

Kabloları bağlamadan önce pozitif ve negatif pinlere dikkat edin.

PWRBTN (Güç Anahtarı):

Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını

kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.

RESET (Sıfırlama Anahtarı):

Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar

donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,

bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.

PLED (Sistem Gücü LED’i):

Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem

çalışırken LED yanar. Sistem S1/S3 uyku modunda iken LED yanıp sön

meye devam eder. Sistem S4 uyku modunda veya kapalı (S5) iken

LED söner.

Türkçe

HDLED (Sabit Disk Çalışma LED’i):

Kasa üzerindeki sabit disk çalışma LED’ini ön panele bağlayın. Sabit

disk veri okurken veya yazarken LED yanar.

133

ASRock Z77 Extreme6/TB4 Motherboard

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel

modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,

sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel

modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin

atamalarının doğru biçimde eşleştirildiğinden emin olun.

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu şe

(4-pinli SPEAKER1)

bağlayın.

(bkz. s.2 No. 22)

Güç LED’i Fişi Sistem gücü durumunu

(3-pinli PLED1)

belirtmek için lütfen kasa güç

(bkz. s.2 No. 18)

LED’ini bu şe bağlayın. Sistem

çalışırken LED açıktır. LED S1/

S3 durumunda yanıp sönmeye

devam eder. LED S3/S4

durumunda veya S5 durumun

da (güç kapalı) kapalıdır.

Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını

(4-pinli CHA_FAN1)

fanına bu konektöre bağlayın

(bkz. s.2 No. 23)

ve siyah kabloyu toprak pinine

bağlayın. CHA_FAN1,

(3-pinli CHA_FAN2)

CHA_FAN2 ve CHA_FAN3

(bkz. s.2 No. 41)

destekli Fan Denetimi.

(3-pinli CHA_FAN3)

(bkz. s.2 No. 24)

(3-pinli PWR_FAN1)

(bkz. s.2 No. 9)

134

ASRock Z77 Extreme6/TB4 Motherboard

FA N_SPEED

+ 12V

GND

CPU Fan Konektörü Lütfen fan kablolarını CPU

4-pinli CPU_FAN1)

fanına bu konektöre bağlayın ve

(bkz. s.2 No. 3)

siyah kabloyu toprak pinine

bağlayın.

Türkçe

Bu anakart 4-Pinli CPU fan (Sessiz Fan) desteği sağlasa da, 3-Pinli CPU

fan hızı kontrol işlevi olmadan bile hala başarılı bir şekilde çalışabilir.

3-Pinli CPU fanı bu konektördeki CPU fan konektörüne bağlamayı

planlıyorsanız, lütfen Pin 1-3'e bağlayın.

Pin 1-3 Bağlı

3-Pinli Fanı Takma

(3-pinli CPU_FAN2)

FAN_SPEED

(bkz. s.2 No. 4)

+12V

GND

12

24

ATX Güç Konektörü Lütfen bir ATX güç kaynağını

(24-pinli ATXPWR1)

bu konektöre bağlayın.

(bkz. s.2 No. 7)

1

13

Bu anakart 24-pinli ATX güç konektörü sağlasa da

12

24

geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da

çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,

lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.

20-Pinli ATX Güç Kaynağını Takma

1

13

8 5

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç

(8-pinli ATX12V1)

kaynağını bu konektöre

(bkz. s.2 No. 1)

bağlayın.

4 1

Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir

4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç

kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte

takın.

8 5

4-Pinli ATX 12V Güç Kaynağını Takma

Türkçe

4 1

135

ASRock Z77 Extreme6/TB4 Motherboard

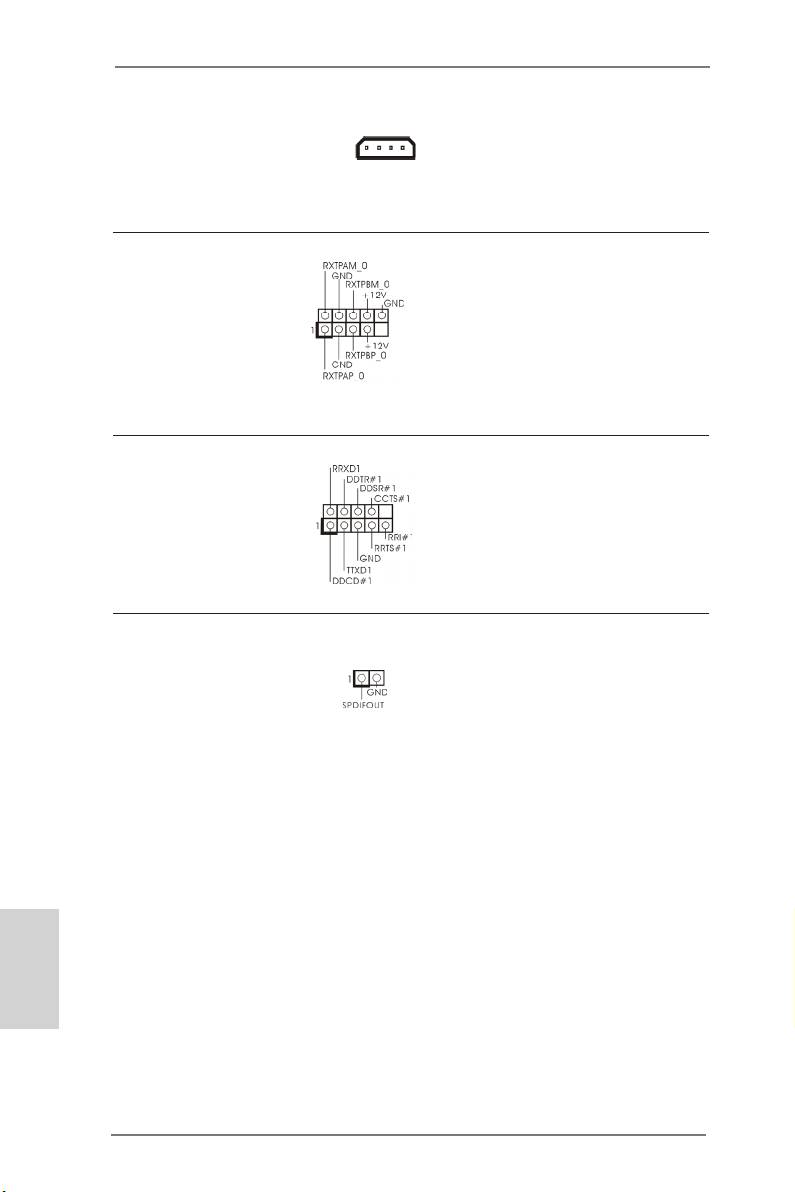

SLI/XFIRE Güç Konektörü Lütfen bir SLI/XFIRE güç

(4-pinli SLI/XFIRE_PWR1)

kaynağını bu konektöre

(bkz. s.2 No. 40)

bağlayın.

SLI/XFIRE_POWER1

IEEE 1394 Fişi Bu anakartta G/Ç panelindeki

(9-pinli FRONT_1394)

bir varsayılan IEEE 1394 portu

(bkz. s.2 No. 19)

nun yanı sıra, bir IEEE 1394 ş

(FRONT_1394) de bulunur. Bu

IEEE 1394 şi bir IEEE 1394

portunu destekler.

Seri port Fişi Bu COM1 şi bir seri port

(9-pinli COM1)

modülünü destekler.

(bkz. s.2 No. 31)

HDMI_SPDIF Fişi HDMI_SPDIF şi, SPDIF ses

(2-pinli HDMI_SPDIF1)

çıkışını HDMI VGA kartına

(bkz. s.2 No. 33)

sağlar, sistemin HDMI Dijital

TV/projektör/LCD cihazlarını

bağlamasına izin verir. Lütfen

HDMI VGA kartının

HDMI_SPDIF konektörünü bu

şe bağlayın.

Türkçe

136

ASRock Z77 Extreme6/TB4 Motherboard

1.5 Akıllı Anahtarlar

Bu anakartta üç akıllı anahtar bulunur: güç anahtarı, sıfırlama anahtarı ve CMOS'u

temizleme anahtarı; bunlar kullanıcıların hızlı bir şekilde sistemi açıp kapatmalarını

veya CMOS değerlerini temizlemelerini sağlar.

Güç Anahtarı Güç Anahtarı, kullanıcıların hızlı

(PWRBTN)

bir şekilde sistemi açıp

(bkz. s.2 No.17)

kapatmalarını sağlayan akıllı bir

anahtardır.

Sıfırlama Anahtarı Sıfırlama Anahtarı, kullanıcıların

(RSTBTN)

hızlı bir şekilde sistemi

(bkz. s.2 No.16)

sıfırlamalarını sağlayan akıllı bir

anahtardır.

CMOS'u Temizleme Anahtarı CMOS'u Temizleme Anahtarı,

(CLRSBTN)

kullanıcıların hızlı bir şekilde

(bkz. s.3 No.18)

CMOS değerlerini

temizlemelerini sağlayan akıllı

bir anahtardır.

Türkçe

137

ASRock Z77 Extreme6/TB4 Motherboard
