ASRock Z77 Extreme6__TB4: 1. Einführung

1. Einführung: ASRock Z77 Extreme6__TB4

1. Einführung

Wir danken Ihnen für den Kauf des ASRock Z77 Extreme6/TB4 Motherboard, ein

zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrol-

len von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes

Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese

Schnellinstallationsanleitung führt in das Motherboard und die schrittweise Instal-

lation ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf

der Support-CD.

Da sich Motherboard-Spezikationen und BIOS-Software verändern können,

kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für

den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue

Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein.

Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-

Website aufgelistet.

ASRock-Website: http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite:

www.asrock.com/support/index.asp

1.1 Kartoninhalt

ASRock Z77 Extreme6/TB4 Motherboard

(ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll)

ASRock Z77 Extreme6/TB4 Schnellinstallationsanleitung

ASRock Z77 Extreme6/TB4 Support-CD

Sechs Serial ATA (SATA) -Datenkabel (optional)

Ein I/O Shield

Ein ASRock SLI_Bridge_2S-Karte

Deutsch

50

ASRock Z77 Extreme6/TB4 Motherboard

1.2 Spezikationen

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

japanische Fertigung leitfähiger Polymerkondensatoren)

®

TM

CPU - Unterstützt Intel

Core

i7- / i5- / i3-Prozessoren der 3ten

und 2ten Generation im LGA1155-Package

- Digi Power-Design

- 8 + 4-Stromphasendesign

®

- Unterstützt Intel

Turbo Boost 2.0-Technologie

- Unterstützt freigegebene CPU der K-Serie

- Unterstützt Hyper-Threading-Technologie

®

Chipsatz - Intel

Z77

®

- Unterstützt Intel

Rapid Start Technology und Smart

Connect Technology

Speicher - Dual-Kanal DDR3 Speichertechnologie

- 4 x Steckplätze für DDR3

- Unterstützt DDR3 2800+(OC)/2400(OC)/2133(OC)/1866

(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher

- Max. Kapazität des Systemspeichers: 32GB

®

- Unterstützt Intel

Extreme Memory Prole (XMP)1.3/1.2

Erweiterungs- - 2 x PCI Express 3.0 x16-Steckplätze (PCIE2/PCIE4: Einzeln

steckplätze bei x16 (PCIE2) / x8 (PCIE4) oder dual im x8/x8-Modus)

®

* PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor

®

unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur

PCIE 2.0 unterstützt.

- 2 x PCI Express 2.0 x1-Steckplätze

- 2 x PCI -Steckplätze

TM

TM

TM

- Unterstützt AMD

Quad CrossFireX

und CrossFireX

®

TM

TM

- NVIDIA

Quad SLI

und SLI

®

Onboard-VGA * Integrierte Intel

HD-Grakdarstellungen und die VGA-

Ausgänge können nur durch GPU-integrierte Prozessoren

unterstützt werden.

®

- Unterstützt hochauösende integrierte Intel

-Graklösungen:

®

®

TM

®

Intel

Quick-Sync-Video 2.0, Intel

InTru

3D, Intel

Clear-

®

TM

®

Video-Technik (HD), Intel

Insider

und Intel

HD Graphics

2500/4000

Deutsch

®

- Pixel Shader 5.0, DirectX 11 mit Intel

Ivy Bridge-Prozessor,

®

Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge-

Prozessor

- Maximal gemeinsam genutzter Speicher 1760MB

51

ASRock Z77 Extreme6/TB4 Motherboard

- Drei VGA-Ausgangsoptionen: D-Sub, HDMI sowie

Thunderbolt

- Unterstützt HDMI 1.4a mit einer maximalen Auösung von

1920 x 1200 bei 60 Hz

- Unterstützt D-Sub mit einer maximalen Auösung von 2048

x 1536 bei 75 Hz

- Unterstützt Thunderbolt mit einer maximalen Auösung von

2560 x 1600 bei 60 Hz

- Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und

HBR (High Bit Rate-Audio) mit HDMI

- Unterstützt HDCP mit HDMI

- Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit

HDMI

- Unterstützt Datentransferraten bis 10 Gb/s per Thunderbolt

Port

- Unterstützt Daisy-Chain-Verbindungen mit bis zu 6

Thunderbolt-Geräten

Audio - 7.1

CH HD Audio mit dem Inhalt Schutz

(Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

TM

- Unterstützt THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieefzientes Ethernet 802.3az

- Unterstützt PXE

E/A-Anschlüsse - 1 x PS/2-Mausanschluss/Tastaturanschluss

an der Rückseite - 1 x D-Sub port

- 1 x HDMI port

- 1 x DisplayPort-Eingang für Thunderbolt-Port (TBT2)(Nur

zum Testen)

- 2 x Thunderbolt ports

- 1 x optischer SPDIF-Ausgang

- 2 x Standard-USB 2.0-Anschlüsse

Deutsch

- 1 x eSATA3-Anschluss

- 4 x Standard-USB 3.0-Anschlüsse

- 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

LED)

- 1 x IEEE 1394 Port

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher hinten / Mitte / Bass /

52

ASRock Z77 Extreme6/TB4 Motherboard

Audioeingang / Lautsprecher vorne / Mikrofon

®

SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

Z77;

unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage und Intel Smart Response-Technologie),

NCQ-, AHCI-und Hot Plug

- 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia

ASM1061; unterstützt NCQ-, AHCI-und Hot Plug

(SATA3_A2-Anschluss wird mit dem eSATA-Port geteilt)

®

USB3.0 - 2 x USB 3.0-Ports an der Rückseite durch Intel

Z77,

unterstützt USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

- 2 x USB 3.0-Ports an der Rückseite durch ASMedia

ASM1042, unterstützt USB 1.1/2.0/3.0 mit bis zu 5 Gb/s

- 1 x USB 3.0-Header (unterstützt zwei USB 3.0-Ports) an der

®

Vorderseite durch Intel

Z77, unterstützt USB 1.1/2.0/3.0 mit

bis zu 5 Gb/s

Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel

Smart Response-Technologie), NCQ-, AHCI-und Hot Plug

- 4 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x IEEE 1394-Anschluss

- 1 x Betriebs-LED-Header

- 2 x CPUlüfter-Anschlüsse (1 x 4-pin, 1 x 3-pin)

- 3 x Gehäuselüfter-Anschlüsse (1 x 4-pin, 2 x 3-pin)

- 1 x Stromlüfter-Anschluss (3-pin)

- 24-pin ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

- SLI/XFIRE-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB

2.0-Anschlüsse)

- 1 x USB 3.0-Anschlüsse (Unterstützung 2 zusätzlicher USB

3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

Deutsch

- 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED

BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

53

ASRock Z77 Extreme6/TB4 Motherboard

- Unterstützung für “Plug and Play”

- ACPI 1.1-Weckfunktionen

- JumperFree-Modus

- SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

Stromspannung Multianpassung

CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

CyberLink MediaEspresso 6.5-Testversion, ASRock MAGIX-

Multimedia-Suite - OEM, Google Chrome-Browser und

Toolbar

Hardware Monitor

- Überwachung der CPU/Gehäuse Temperatur

- Drehzahlmessung für CPU/Gehäuse/Strom lüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die

automatische Anpassung der Gehäuselüftergeschwindigkeit

durch CPU-Temperatur)

- Mehrstuge Geschwindigkeitssteuerung für CPU/Gehäuse/

lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

®

®

Betriebssysteme - Unterstützt Microsoft

Windows

8 / 8 64-bit / 7 / 7 64-Bit /

TM

TM

Vista

/ Vista

64-Bit / XP / XP 64-Bit

Zertizierungen - FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung

gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich)

* Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

http://www.asrock.com

WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

Deutsch

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

54

ASRock Z77 Extreme6/TB4 Motherboard

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2 “Ge-

brückt” sind, bzw. es bendet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2 - No. 21)

Default-

CMOS

Einstellung

löschen

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

Deutsch

55

ASRock Z77 Extreme6/TB4 Motherboard

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Seriell-ATA2-Anschlüsse Diese vier Serial ATA2-

(SATA2_2_3: siehe S.2 - No. 13)

(SATA2-)Verbínder

(SATA2_4_5: siehe S.2 - No. 14)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA2- Schnittstelle

SATA2_4 SATA2_2

SATA2_5 SATA2_3

ermöglicht eine

Datenübertragungsrate bis

3,0 Gb/s.

Seriell-ATA3-Anschlüsse Diese vier Serial ATA3-

(SATA3_A1_A2: siehe S.2 - No. 11)

(SATA3-)Verbínder

(SATA3_0_1: siehe S.2 - No. 12)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2

ermöglicht eine

Datenübertragungsrate bis 6,0

Gb/s. Falls der eSATA-Port an

der Rückblende verbunden

wurde, funktioniert der interne

SATA3_A2-Anschluss nicht.

Deutsch

Serial ATA- (SATA-) SJedes Ende des SATA

Datenkabel Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf dieser

Hauptplatine angeschlossen

werden.

56

ASRock Z77 Extreme6/TB4 Motherboard

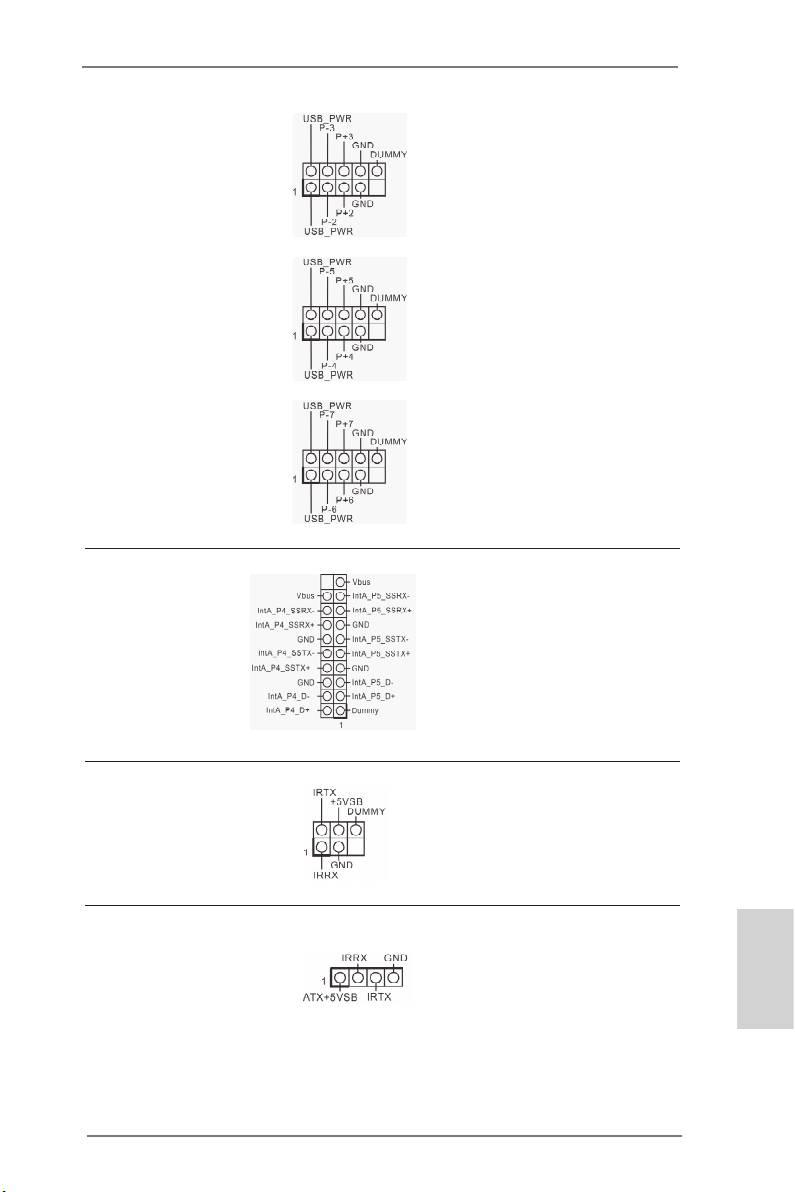

USB 2.0-Header Zusätzlich zu den zwei üblichen

(9-pol. USB_2_3)

USB 2.0-Ports an den

(siehe S.2 - No. 25)

I/O-Anschlüssen benden sich

drei USB 2.0- Anschlussleisten

am Motherboard. Pro USB 2.0-

Anschlussleiste werden zwei

(9-pol. USB_4_5)

USB 2.0-Ports unterstützt.

(siehe S.2 - No. 26)

(9-pol. USB_6_7)

(siehe S.2 - No. 27)

USB 3.0-Header Neben vier Standard-USB

(19-pol. USB3_4_5)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 8)

bendet sich ein USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

Ports unterstützen.

Infrarot-Modul-Header Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 30)

und Empfangs-Infrarotmodul.

Consumer Infrared-Modul-Header Dieser Header kann zum

(4-pin CIR1)

Anschließen Remote-

(siehe S.2 - No. 28)

Empfänger.

Deutsch

57

ASRock Z77 Extreme6/TB4 Motherboard

Anschluss für Audio auf Dieses Interface zu einem

der Gehäusevorderseite Audio-Panel auf der Vorder

(9-Pin HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 32)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

Kontrolle über Audio-Geräte.

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse

HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der

Installation im System die Anweisungen in unserem Handbuch und im

Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste:

A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

C. Schließen Sie Ground (GND) an Ground (GND) an.

D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

E. So aktivieren Sie das Mikrofon an der Vorderseite.

®

Bei den Betriebssystemen Windows

XP / XP 64 Bit:

Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf

„FrontMic“ (Vorderes Mikrofon).

®

TM

TM

Bei den Betriebssystemen Windows

8 / 8 64 Bit / 7 / 7 64 Bit / Vista

/ Vista

64 Bit:

Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an.

System Panel-Header Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 20)

Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Deutsch

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kongurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

58

ASRock Z77 Extreme6/TB4 Motherboard

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu starten.

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1/S3 bendet. Die LED

schaltet sich aus, wenn sich das System in den Modi S4 bendet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

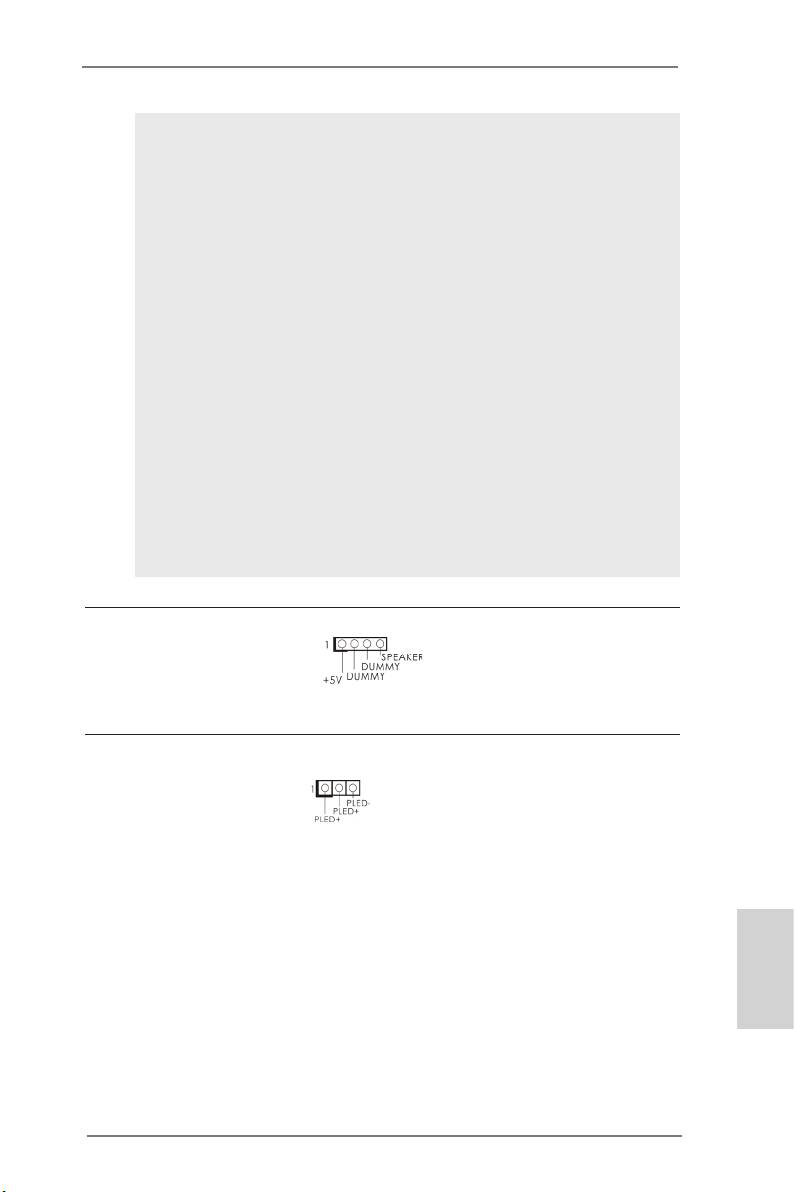

Gehäuselautsprecher-Header Schließen Sie den

(4-pin SPEAKER1)

Gehäuselautsprecher an

(siehe S.2 - No. 22)

diesen Header an.

Betriebs-LED-Header Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 18)

zur Anzeige des

Systembetriebsstatus an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1/S3-Zustand. Im S4- oder

S5-Zustand (ausgeschaltet)

leuchtet die LED nicht.

Deutsch

59

ASRock Z77 Extreme6/TB4 Motherboard

Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 23)

wobei der schwarze Draht an

den Schutzleiterstift

(3-pin CHA_FAN2)

angeschlossenwird.

(siehe S.2 - No. 41)

CHA_FAN1-, CHA_FAN2- und

CHA_FAN3- unterstützen

(3-pin CHA_FAN3)

Lüftersteuerung.

(siehe S.2 - No. 24)

(3-pin PWR_FAN1)

(siehe S.2 - No. 9)

CPU-Lüfteranschluss Verbinden Sie das CPU -

(4-pin CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 3)

Anschluss und passen Sie den

schwarzen Draht dem

Erdungsstift an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

60

ASRock Z77 Extreme6/TB4 Motherboard

FAN_SPEED

+12V

GND

FAN_SPEED

+12V

GND

FA N_SPEED

+ 12V

GND

(3-pin CPU_FAN2)

FA N_SPEED

+ 12V

(sieche S.2 - No. 4)

GND

12

24

ATX-Netz-Header Verbinden Sie die ATX

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 7)

Header.

1

13

FAN_SPEED_CONTROL

4

FAN_SPEED

3

+12V

2

GND

1

Deutsch

Obwohl dieses Motherboard einen 24-pol. ATX-

12

24

24

Stromanschluss bietet, kann es auch mit einem

modizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

Installation eines 20-pol. ATX-Netzteils

1

13

13

8 5

ATX 12V Anschluss Bitte schließen Sie an diesen

(8-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 1)

Stromversorgung an.

4 1

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen

4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX

Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

8 5

Installation der 4-Pin ATX 12V Energieversorgung

4 1

SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss

(4-pin SLI/XFIRE_PWR1)

nicht zwingend verwenden.

(siehe S.2 - No. 40)

Wenn allerdings zwei

Grakkarten gleichzeitig am

SLI/XFIRE_POWER1

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss bitte mit einem

Festplatten-Stromversorgungs-

stecker.

Deutsch

61

ASRock Z77 Extreme6/TB4 Motherboard

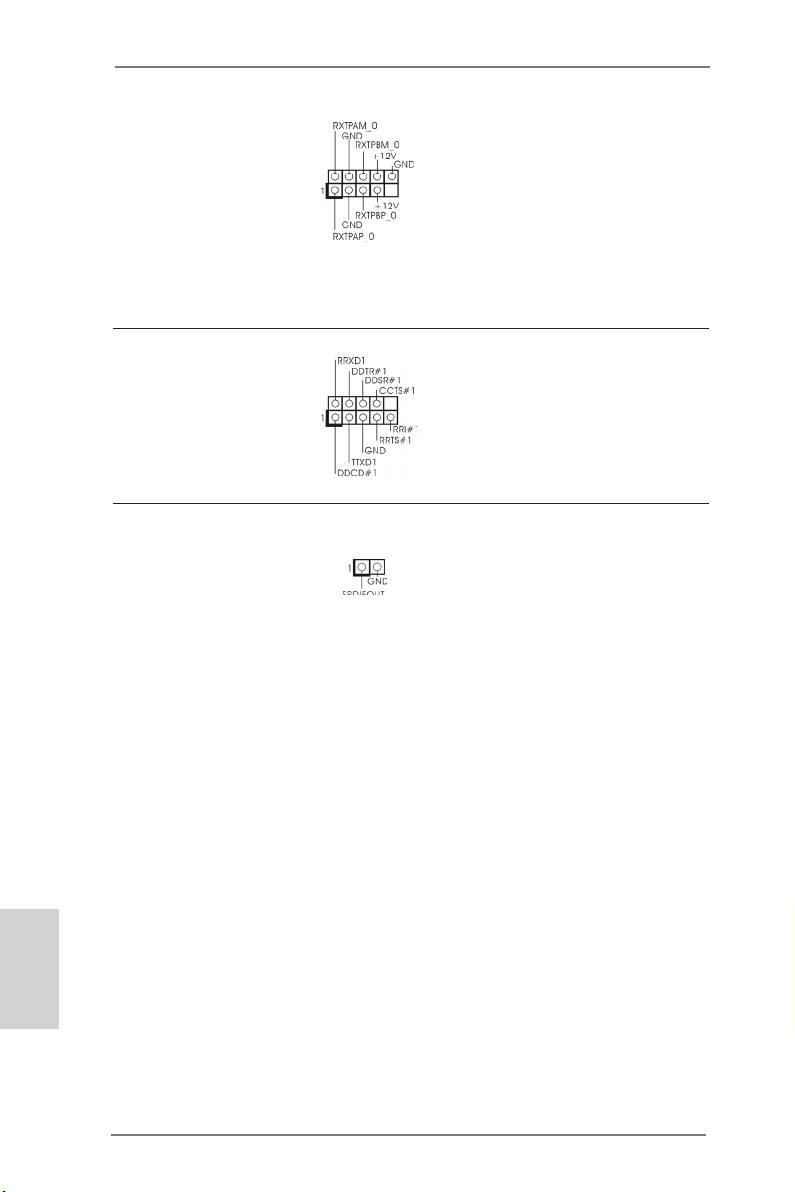

IEEE-1394 Header Außer einem vorgegebenem

(9-pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

(siehe S.4 - No. 19)

Ausgabe Paneel, gibt es einen

IEEE-1394 Header

(FRONT_1394) auf dieser

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

Port unterstützen.

COM-Anschluss-Header Dieser COM-Anschluss- Header

(9-pin COM1)

wird verwendet, um ein

(siehe S.2 - No. 31)

COM-Anschlussmodul zu

unterstützen.

HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.2 - No. 33)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

Anschluss.

Deutsch

62

ASRock Z77 Extreme6/TB4 Motherboard

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.2 - No. 17)

Benutzer das System schnell

ein-/ausschalten können.

Rücksetzschalter (Reset) Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.2 - No. 16)

Benutzer das System schnell

zurücksetzen können.

CMOS löschen-Schalter Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.3 - No. 18)

Benutzer die CMOS-Werte

schnell löschen können.

Deutsch

63

ASRock Z77 Extreme6/TB4 Motherboard
