ASRock Z77 Extreme6__TB4: 1. Introduzione

1. Introduzione

Grazie per aver scelto una scheda madre ASRock Z77 Extreme6/TB4, una scheda

madre afdabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni

eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

Le speciche della scheda madre e il software del BIOS possono essere

aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

modicato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre, visitare

il nostro sito per informazioni speciche sul modello che si sta usando.

www.asrock.com/support/index.asp

1.1 Contenuto della confezione

Scheda madre ASRock Z77 Extreme6/TB4

(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Guida di installazione rapida ASRock Z77 Extreme6/TB4

CD di supporto ASRock Z77 Extreme6/TB4

Sei cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

Un scheda ASRock SLI_Bridge_2S

Italiano

80

ASRock Z77 Extreme6/TB4 Motherboard

1.2 Speciche

Piattaforma - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Design Premium Gold Capacitor (condensatori a polimeri

conduttivi di altissima qualità 100% made in Japan)

®

TM

Processore - Supporta Intel

Core

i7 / i5 / i3 di 3a e 2a generazione in un

pacchetto LGA1155

- Design Digi Power

- Struttura di fase con alimentazione 8 + 4

®

- Supporto della tecnologia Intel

Turbo Boost 2.0

- Supporta CPU unlocked serie K

- Supporto tecnologia Hyper Threading

®

Chipset - Intel

Z77

®

- Supporta tecnologia Intel

Rapid Start Technology e Smart

Connect Technology

Memoria - Supporto tecnologia Dual Channel Memory

- 4 x slots DDR3 DIMM

- Supporto DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/

1600/1333/1066 non-ECC, momoria senza buffer

- Capacità massima della memoria di sistema: 32GB

®

- Supporto di Intel

XMP (Extreme Memory Prole)1.3/1.2

Slot di - 2 x Alloggio PCI Express 3.0 x16 (PCIE2/PCIE4: singolo in

espansione modalità x16 (PCIE2) / x8 (PCIE4) o doppio in modalità x8/x8)

®

* PCIE 3.0 è supportato soltanto con la CPU Intel

Ivy Bridge.

®

Con la CPU Intel

Sandy Bridge, supporta solamente PCIE

2.0.

- 2 x Alloggio PCI Express 2.0 x1

- 2 x Alloggio PCI

TM

TM

- Supporto di AMD Quad CrossFireX

e CrossFireX

®

TM

TM

- Supporto di NVIDIA

Quad SLI

e SLI

®

VGA su scheda * Le uscite Intel

HD Graphics Built-in Visuals e VGA possono

essere supportate solo con processori dotati di GPU integrata.

®

®

- Supporta Intel

HD Graphics Built-in Visuals: Intel

Quick Sync

®

TM

®

Video 2.0, Intel

InTru

3D, Intel

Clear Video HD Technology,

®

TM

®

Intel

Insider

e Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 con CPU Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 con CPU Intel

Sandy Bridge

Italiano

- Memoria massima condivisa 1760MB

- Tre opzioni d’output VGA: D-Sub, HDMI e Thunderbolt

- Supporta HDMI 1.4a con risoluzione massima no a

1920x1200 @ 60Hz

81

ASRock Z77 Extreme6/TB4 Motherboard

- Supporta D-Sub con risoluzione massima no a 2048x1536 @

75Hz

- Supporta Thunderbolt con risoluzione massima no a

2560x1600 @ 60Hz

- Supporto Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR

(High Bit Rate Audio) con HDMI

- Supporto HDCP con le porte HDMI

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

porte HDMI

- Supporta velocità di trasferimento dati no a 10Gbp con porta

Thunderbolt

- Supporta collegamenti a margherita no a un massimo di 6

dispositivi Thunderbolt

Audio - 7.1 CH HD Audio con protezioni contenuti

(Realtek ALC898 Audio Codec)

- Supporto audio Blu-ray Premium

TM

- Supporto THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Supporta Wake-On-LAN

- Supporto di Energy Efcient Ethernet 802.3az

- Supporta PXE

Pannello - 1 x porta PS/2 per mouse/tastiera

posteriore I/O - 1 x porta D-Sub

- 1 x porta HDMI

- 1 x Ingresso porta di visualizzazione per porta Thunderbolt

(TBT2)(Solo le per prove)

- 2 x porteThunderbolt

- 1 x porta ottica SPDIF Out

- 2 x porte USB 2.0 già integrate

- 1 x connettore eSATA3

- 4 x porte USB 3.0 già integrate

- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e

LED velocità)

Italiano

- 1 x porte IEEE 1394

- 1 x interruttore di pulizia CMOS

- Connettore HD Audio: cassa posteriore / cassa centrale /

bassi / ingresso linea / cassa frontale / microfono

®

SATA3 - 2 x Connettori SATA3 6,0Gb/s Z77 Intel

, supporto RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage e

tecnologia Intel Smart Response), NCQ, AHCI e Hot Plug

82

ASRock Z77 Extreme6/TB4 Motherboard

- 2 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto

NCQ, AHCI e Hot Plug (il connettore SATA3_A2 è condiviso

con la porta eSATA)

®

USB 3.0 - 2 x porte USB 3.0 posteriori amministrate dal controller Z77

,

supporto di USB 1.1/2.0/3.0 no a 5Gb/s

- 2 x porte USB 3.0 posteriori amministrate dal controller

ASMedia ASM1042, supporto di USB 1.1/2.0/3.0 no a 5Gb/s

- 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0)

®

amministrato dal controller Z77

, supporto di USB 1.1/2.0/3.0

no a 5Gb/s

Connettori - 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage e tecnologia Intel Smart

Response), NCQ, AHCI e Hot Plug

- 4 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x Collettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x collettore IEEE 1394

- 1 x LED di accensione

- 2 x connettori CPU ventola (1 x 4-pin, 1 x 3-pin)

- 3 x connettori Chassis ventola (1 x 4-pin, 2 x 3-pin)

- 1 x connettore Alimentazione ventola (3-pin)

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Collettore alimentazione SLI/XFIRE

- Connettore audio sul pannello frontale

- 3 x Collettore USB 2.0 (supporta 6 porte USB 2.0)

- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)

- 1 x Dr. Debug (LED debug con 7 segmenti)

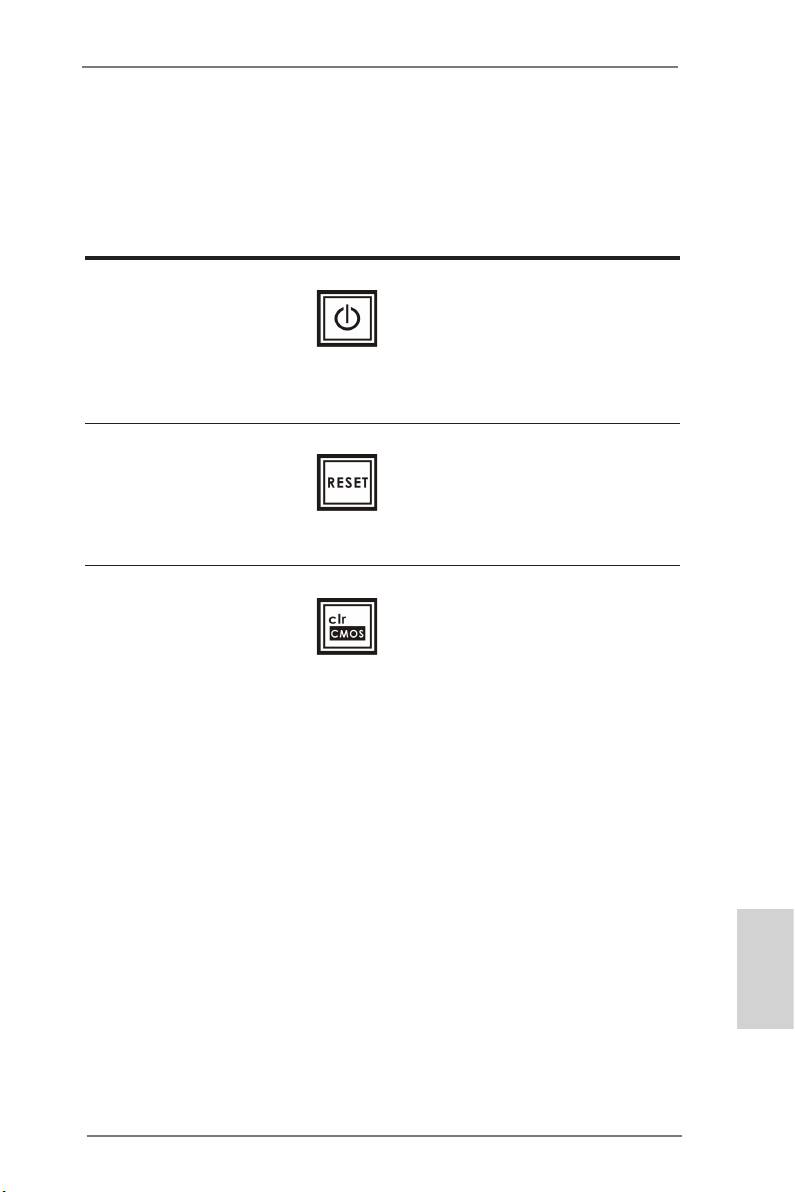

- 1 x interruttore pulizia CMOS con LED

- 1 x interruttore di alimentazione con LED

- 1 x interruttore di reset con LED

BIOS - 64Mb AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

Italiano

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, 1.8V

PLL, VTT, VCCSA

CD di - Driver, Utilità, Software AntiVirus (versione di prova),

83

ASRock Z77 Extreme6/TB4 Motherboard

supporto CyberLink MediaEspresso 6.5 Trial, Suite multimediale

ASRock MAGIX - OEM, Browser e barra degli strumenti

Google Chrome

Monitoraggio - Sensore per la temperatura del processore/Chassis

Hardware - Indicatore di velocità per la ventola del CPU/Chassis/potenza

Alimentazione

- Ventola CPU/Chassis silenziosa (permette la regolazione

automatica della ventola dello chassis in base alla temperatura

della CPU)

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

®

®

TM

TM

Compatibilità - Microsoft

Windows

8 / 8 64 bit / 7 / 7 64 bit / Vista

/ Vista

SO 64 bit / XP / XP 64 bit

Certicazioni - FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

predisposta per il sistema ErP/EuP)

* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può inuenzare la stabilità del sistema, ed anche provocare

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

Italiano

84

ASRock Z77 Extreme6/TB4 Motherboard

1.3 Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 Nr. 21)

Impostazione

Azzeramen-

predenita

to CMOS

Nota:

CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i

parametri del sistema sulla congurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare il

sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. Notare

che password, data, ore, prolo utente predenito, 1394 GUID e indirizzo MAC

saranno cancellati solo se è rimossa la batteria della CMOS.

L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del

jumper Clear CMOS.

Italiano

85

ASRock Z77 Extreme6/TB4 Motherboard

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

Connettori Serial ATA2 Questi quattro connettori Serial

(SATA2_2_3: vedi p.2 Nr. 13)

ATA2 (SATA2) supportano cavi

(SATA2_4_5: vedi p.2 Nr. 14)

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA2 attuale

permette velocità di

SATA2_4 SATA2_2

SATA2_5 SATA2_3

trasferimento dati no a 3.0

Gb/s.

Serial ATA3 Connectors Questi quattro connettori Serial

(SATA3_A1_A2: vedi p.2 Nr. 11)

ATA3 (SATA3) supportano cavi

(SATA3_0_1: vedi p.2 Nr. 12)

dati SATA per dispositivi di

immagazzinamento interni.

L’interfaccia SATA3 attuale

permette velocità di

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2

trasferimento dati no a 6.0

Gb/s. Se si è collegata la porta

eSATA sull’I/O posteriore, la

SATA3_A2 interna non

funziona.

Cavi dati Serial ATA (SATA) Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

Italiano

SATA2 / SATA3 o al connettore

di SATA2 / SATA3 su questa

cartolina base.

86

ASRock Z77 Extreme6/TB4 Motherboard

Collettore USB 2.0 Oltre alle due porte USB 2.0

(9-pin USB_2_3)

predenite nel pannello I/O, la

(vedi p.2 Nr. 25)

scheda madre dispone di tre

intestazioni USB 2.0. Ciascuna

intestazione USB 2.0 supporta

due porte USB 2.0.

(9-pin USB_4_5)

(vedi p.2 Nr. 26)

(9-pin USB_6_7)

(vedi p.2 Nr. 27)

Collettore USB 3.0 Oltre alle quattro porte USB 3.0

(19-pin USB3_4_5)

standard del pannello I/O,

(vedi p.2 Nr. 8)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

Collettore modulo infrarossi Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional per

(vedi p.2 Nr. 30)

la trasmissione e la ricezione

senza li.

Connettore modulo infrarosso consumer Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

Italiano

(vedi p.2 Nr. 28)

ricevitore remoto.

87

ASRock Z77 Extreme6/TB4 Motherboard

Connettore audio sul È un’interfaccia per il cavo del

pannello frontale pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2 Nr. 32)

dei dispositivi audio.

1. La caratteristica HDA (High Denition Audio) supporta il rilevamento dei

connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA

(High Denition Audio) per far sì che questa operi in modo corretto. Attenersi alle

istruzioni del nostro manuale e del manuale del telaio per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio del

pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.

B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

C. Collegare Ground (GND) a Ground (GND).

D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

necessario collegarli per il pannello audio AC’97.

E. Per attivare il microfono frontale.

®

Sistema operativo Windows

XP / XP 64-bit:

Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi,

fare clic su “FrontMic” (Microfono frontale).

®

TM

Sistema operativo Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/

TM

Vista

64-bit:

Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

controllo Realtek. Regolare la voce “Recording Volume” (Volume

registrazione).

Collettore pannello di sistema Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2 Nr. 20)

pannello frontale.

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

Italiano

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin denita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può congurare il modo in

cui si spegne il sistema.

88

ASRock Z77 Extreme6/TB4 Motherboard

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1/S3. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un

pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei li e dei pin sia fatta

corrispondere in modo appropriato.

Collettore casse telaio Collegare le casse del telaio a

(4-pin SPEAKER1)

questo collettore.

(vedi p.2 Nr. 22)

LED di accensione Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2 Nr. 18)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1/S3. Il

LED è spento in stato S4 o S5

(spegnimento).

Italiano

89

ASRock Z77 Extreme6/TB4 Motherboard
