ASRock Z77 Extreme6__TB4: 1. Introducción

1.2 Especicación

Plataforma - Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”

- Diseño de condensadores de oro de calidad superior

(condensadores de polímero conductor de alta calidad de

fabricación 100% japonesa)

®

TM

Procesador - Admite procesadores Intel

Core

i7 / i5 / i3 de la 3ª y 2ª

generación en el paquete LGA1155

- Diseño de alimentación digital

- Diseño de fases de potencia 8 + 4

®

- Admite la tecnología Intel

Turbo Boost 2.0 Technology

- Admite procesador desbloqueado de la serie K

- Admite tecnología Hyper Threading

®

Chipset - Intel

Z77

®

- Admite las tecnologías Intel

Rapid Start y Smart Connect

Memoria - Soporte de Tecnología de Memoria de Doble Canal

- 4 x DDR3 DIMM slots

- Apoya DDR3 2800+(OC)/2400(OC)/2133(OC)/1866(OC)/

1600/1333/1066 non-ECC, memoria de un-buffered

- Máxima capacidad de la memoria del sistema: 32GB

®

- Compatible con Intel

Extreme Memory Prole (XMP)1.3/1.2

Ranuras de - 2 x ranuras PCI Express 3.0 x16 (PCIE2/PCIE4: único a x16

Expansión (PCIE2) / x8 (PCIE4) o dual en modo x8/x8)

®

* PCIE 3.0 solamente se admite con una CPU Intel

Ivy

®

Bridge. Con una CPU Intel

Sandy Bridge, solamente

admite PCIE 2.0.

- 2 x ranuras PCI Express 2.0 x1

- 2 x ranuras PCI

TM

TM

- Compatible con AMD Quad CrossFireX

y CrossFireX

®

TM

TM

- Compatible con NVIDIA

Quad SLI

y SLI

VGA OnBoard * Los efectos visuales incorporados con grácos de alta

®

denición Intel

y las salidas VGA sólo se soportan con

procesadores con GPU integrada.

®

®

Español

- Admite Intel

HD Graphics Built-in Visuals: Intel

Quick Sync

®

TM

®

Video, Intel

InTru

3D, Intel

Clear Video HD Technology,

®

TM

®

Intel

Insider

y Intel

HD Graphics 2500/4000

®

- Pixel Shader 5.0, DirectX 11 con CPU Intel

Ivy Bridge, Pixel

®

Shader 4.1, DirectX 10.1 con CPU Intel

Sandy Bridge

- 1760MB de Memoria máxima compartida

- Tres opciones de salida VGA: D-Sub, HDMI y Thunderbolt

- Admite HDMI 1.4a con una resolución máxima de 1920x1200

96

ASRock Z77 Extreme6/TB4 Motherboard

a 60 Hz

- Admite D-Sub con una resolución máxima de 2048x1536 a

75 Hz

- Admite Thunderbolt con una resolución máxima de

2560x1600 a 60 Hz

- Admite Sincronización automática entre audio y vídeo, Deep

Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con

HDMI

- Admite HDCP con puerto HDMI

- Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD

con puerto HDMI

- Admite tasas de transferencia de datos de hasta 10 Gbps

con puerto Thunderbolt

- Admite conguración en cadena de hasta 6 dispositivos

Thunderbolt

Audio - 7.1 CH HD Audio con Protección de Contenido

(Realtek ALC898 Audio Codec)

- Compatible con audio Blu-ray de alta calidad

TM

- Compatible con THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Soporta Wake-On-LAN

- Compatible con Ethernet 802.3az de bajo consumo

energético

- Compatible con PXE

Entrada/Salida de - 1 x puerto de ratón/teclado PS/2

Panel Trasero - 1 x puerto D-Sub

- 1 x puerto HDMI

- 1 x Entrada DisplayPort para puerto Thunderbolt (TBT2)(Para

la prueba)

- 2 x puertos Thunderbolt

- 1 x puerto de salida óptica SPDIF

- 2 x puertos USB 2.0 predeterminados

- 1 x Conector eSATA3

- 4 x puertos USB 3.0 predeterminados

- 1 x Puerto LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y

LED de VELOCIDAD)

Español

- 1 x puerto IEEE 1394

- 1 x conmutador de borrado de memoria CMOS

- Conexión de audio: Altavoz trasero / Central / Bajos /

Entrada de línea / Altavoz frontal / Micrófono

97

ASRock Z77 Extreme6/TB4 Motherboard

®

SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con chip Intel

Z77

soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

Storage y tecnología Intel Smart Response), NCQ, AHCI y

de Hot Plug

- 2 x conectores SATA3 de 6,0 Gb/s con chip ASMedia

ASM1061 soporta NCQ, AHCI y de Hot Plug (los puertos

SATA3_A2 y eSATA son compartidos)

®

USB 3.0 - 2 x puertos USB 3.0 traseros de Intel

Z77, compatible con

USB 1.1/2.0/3.0 de hasta 5 GB/s

- 2 x puertos USB 3.0 traseros de ASMedia ASM1042,

compatible con USB 1.1/2.0/3.0 de hasta 5 GB/s

- 1 x cabecera USB 3.0 delantera (compatible con 2 puertos

®

USB 3.0) de Intel

Z77, compatible con USB 1.1/2.0/3.0 de

hasta 5 GB/s

®

Conectores - 4 x conectores SATA2 de 3,0 Gb/s con chip Intel

Z77

soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

Storage y tecnología Intel Smart Response), NCQ, AHCI y

de Hot Plug

- 4 x conectores SATA3 de 6,0 Gb/s

- 1 x cabezal de Módulo Infrarrojos

- 1 x Base de conexiones del módulo de infrarrojos para el

consumidor

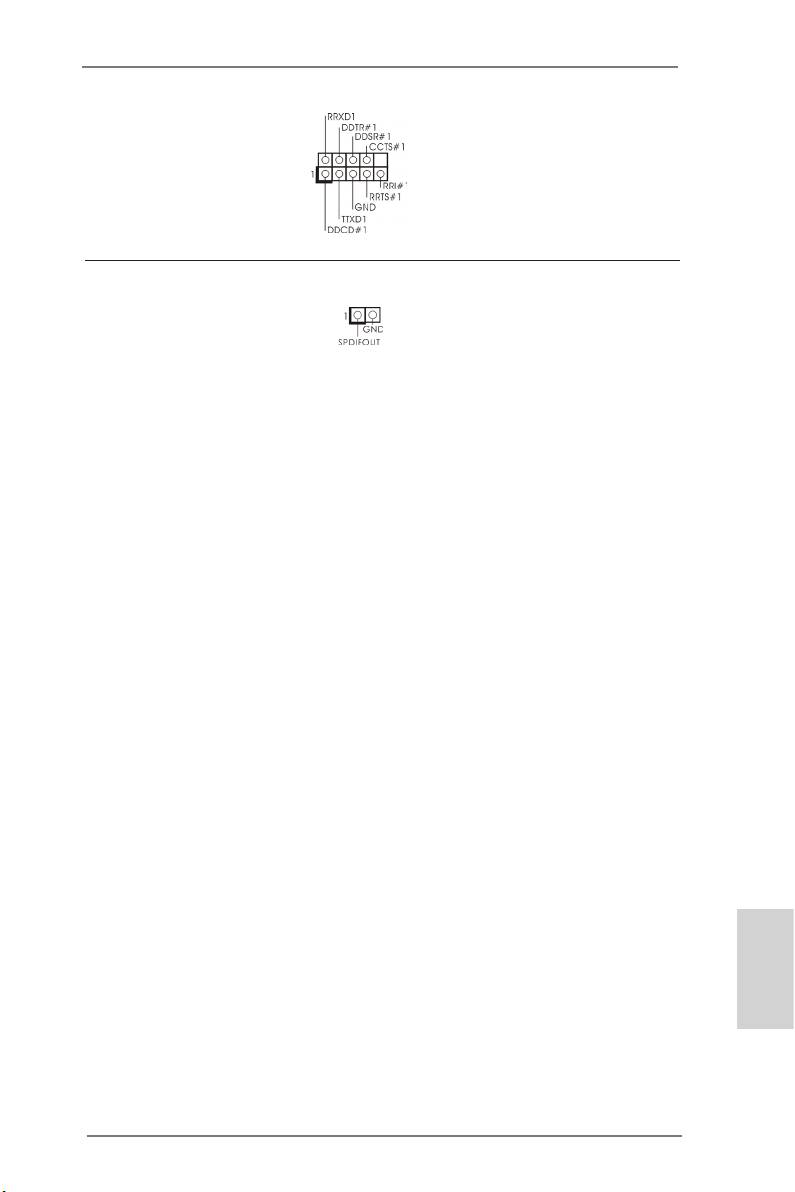

- 1x En-tête de port COM

- 1 x cabecera HDMI_SPDIF

- 1 x cabecera IEEE 1394

- 1 x cabecera de indicador LED de encendido

- 2 x conectores de ventilador de CPU (1 x 4-pin, 1 x 3-pin)

- 3 x conectores de ventilador de chasis (1 x 4-pin, 2 x 3-pin)

- 1 x conector de ventilador de alimentacion (3-pin)

- 24-pin cabezal de alimentación ATX

- 8-pin conector de ATX 12V power

- Cabezal de alimentación SLI/XFIRE

- Conector de audio de panel frontal

- 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales)

Español

- 1 x Cabezal USB 3.0 (admite 2 puertos USB 3.0 adicionales)

- 1 x Dr. Debug (indicador LED de avería de 7 segmentos)

- 1 x conmutador de encendido con indicador LED

- 1 x conmutador de reinicio con indicador LED

- 1 x conmutador de borrado de memoria CMOS con

indicador LED

BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI

98

ASRock Z77 Extreme6/TB4 Motherboard

- Soporta “Plug and Play”

- ACPI 1.1 compliance wake up events

- Soporta “jumper free”

- Soporta SMBIOS 2.3.1

- Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT,

VCCSA Voltage

CD de soport - Controladores, utilidades, software de antivirus (versión de

prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto

multimedia ASRock MAGIX - OEM, Explorador y barra de

herramientas Google Chrome

Monitor - Sensibilidad a la temperatura del procesador/chasis

Hardware - Taquímetros de los ventiladores del procesador y del CPU /

chasis / alimentación

- Ventilador silencioso del procesador y el chasis (ajuste

automático de la velocidad del ventilador del chasis en

función de la temperatura del procesador)

- Control de ajuste de la velocidad del ventilador de la CPU /

chasis

- Monitor de Voltaje: +12V, +5V, +3.3V, Vcore

®

®

OS - En conformidad con Microsoft

Windows

8 / 8 64 bits / 7 / 7

TM

TM

64 bits / Vista

/ Vista

64 bits / XP / XP 64 bits

Certicaciones - FCC, CE, WHQL

- Cumple con la directiva ErP/EuP (se requiere una fuente de

alimentación que cumpla con la directiva ErP/EuP)

* Para más información sobre los productos, por favor visite nuestro sitio web:

http://www.asrock.com

ADVERTENCIA

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento

de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de

aumento de velocidad liberada o utilizando las herramientas de aumento de

velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la

Español

estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema.

Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir

los costos. No asumimos ninguna responsabilidad por los posibles daños causados

por el aumento de la velocidad del reloj.

99

ASRock Z77 Extreme6/TB4 Motherboard

1.3 Setup de Jumpers

La ilustración muestra como los jumpers

son congurados. Cuando haya un jumper-

cap sobre los pins, se dice gue el jumper

está “Short”. No habiendo jumper cap sobre

los pins, el jumper está “Open”. La ilus-

tración muesta un jumper de 3 pins cuyo

pin 1 y pin 2 están “Short”.

Jumper Setting

Limpiar CMOS

(CLRCMOS1, jumper de 3 pins)

(ver p.2, N. 21)

Valor predetermi-

Restablecimiento de

nado

la CMOS

Nota:

CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los

parámetros del sistema y restablecer la conguración predeterminada de los mismos,

apague el equipo y desenchufe el cable de alimentación de la toma de corriente

eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente

para

cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre

la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar

la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero

el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de

dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perl

predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se

borrará si la batería CMOS se quita.

El conmutador Borrar CMOS tiene la misma función que el puente

Borrar CMOS.

Español

100

ASRock Z77 Extreme6/TB4 Motherboard

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque

las cubiertas de los puentes sobre estos cabezales y conectores. El

colocar cubiertas de puentes sobre los conectores y cabezales provo-

cará un daño permanente en la placa base.

Conexiones de serie ATA2 Estas cuatro conexiones de

(SATA2_2_3: vea p.2, N. 13)

serie ATA2 (SATA2) admiten

(SATA2_4_5: vea p.2, N. 14)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 actual permite

una velocidad de transferencia

SATA2_4 SATA2_2

SATA2_5 SATA2_3

de 3.0 Gb/s.

Conexiones de serie ATA3 Estas cuatro conexiones de

(SATA3_A1_A2: vea p.2, N. 11)

serie ATA3 (SATA3) admiten

(SATA3_0_1: vea p.2, N. 12)

cables SATA para dispositivos

de almacenamiento internos. La

interfaz SATA2 / SATA3 actual

permite una velocidad de

SATA3_0 SATA3_A1

SATA3_1 SATA3_A2

transferencia de 6.0 Gb/s. Si el

puerto eSATA situado en el

panel de E/S posterior se ha

conectado, el SATA3_A2

interno no funcionará.

Cable de datos de Cualquier extremo del cable de

serie ATA (SATA) los datos de SATA puede ser

(Opcional)

conectado con el disco duro de

SATA / SATA2 / SATA3 o el

conectador de SATA2 / SATA3

en esta placa base.

Español

101

ASRock Z77 Extreme6/TB4 Motherboard

Cabezal USB 2.0 Además de dos puertos USB

(9-pin USB_2_3)

2.0 predeterminados en el

(vea p.2, N. 25)

panel de E/S, hay tres bases de

conexiones USB 2.0 en esta

placa base. Cada una de estas

bases de conexiones admite

(9-pin USB_4_5)

dos puertos USB 2.0.

(vea p.2, N. 26)

(9-pin USB_6_7)

(vea p.2, N. 27)

Cabezal USB 3.0 Además de cuatro puertos 3.0

(19-pin USB3_4_5)

predeterminados situados en el

(vea p.2, N. 8)

panel E/S, encontrará una

cabecera USB 3.0 en esta

placa base. Esta cabecera USB

3.0 admiten dos puertos USB

3.0.

Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo

(5-pin IR1)

infrarrojos de transmisión y

(vea p.2, N. 30)

recepción wireless opcional.

Español

Base de conexiones del módulo de Esta base de conexiones se

infrarrojos para el consumidor puede utilizar para conectar

(4-pin CIR1)

receptor remoto.

(vea p.2, N. 28)

102

ASRock Z77 Extreme6/TB4 Motherboard

Conector de audio de Este es una interface para

panel frontal cable de audio de panel frontal

(9-pin HD_AUDIO1)

que permite conexión y control

(vea p.2, N. 32)

conveniente de apparatos de

Audio.

1. El Audio de Alta Denición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar

correctamente. Por favor, siga las instrucciones en nuestro manual y

en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera:

A. Conecte Mic_IN (MIC) a MIC2_L.

B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.

C. Conecte Ground (GND) a Ground (GND).

D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No

necesitará conectarlos al panel de sonido AC’97.

E. Activación del micrófono frontal.

®

En sistemas operativos Windows

XP / XP 64-bit:

Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora).

A continuación, haga clic en “FrontMic” (Micrófono frontal).

®

TM

En sistemas operativos Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

TM

/ Vista

64-bit:

Acceda a la cha “FrontMic” (Micrófono frontal) del panel de control

Realtek. Ajuste la posición del control deslizante “Recording

Volume” (Volumen de grabación).

Cabezal de panel de sistema Este cabezar acomoda varias

(9-pin PANEL1)

dunciones de panel frontal de

(vea p.2, N. 20)

sistema.

Conecte el interruptor de alimentación, el interruptor de restablecimiento

y el indicador de estado del sistema situados en el chasis con esta

cabecera en función de las siguientes asignaciones de contacto. Preste

Español

atención a los contactos positivos y negativos antes de conectar los

cables.

103

ASRock Z77 Extreme6/TB4 Motherboard

PWRBTN (interruptor de alimentación):

Conecte el interruptor de encendido situado en el panel frontal del

chasis. Puede congurar la forma de apagar su sistema mediante el

interruptor de alimentación.

RESTABLECER (interruptor de restablecimiento):

Conecte el interruptor de restablecimiento situado en el panel frontal del

chasis. Pulse el interruptor de restablecimiento para restablecer el

equipo si se bloquea y no se reinicia con normalidad.

PLED (LED de alimentación del sistema):

Conecte el indicador de estado de alimentación situado en el panel

frontal del chasis. El LED se enciende cuando el sistema esté en

funcionamiento. El LED parpadea cuando el sistema se encuentre en

estado de suspensión S1/S3. El LED se apaga cuando el sistema se

encuentre en estado de suspensión S4 o se apaga (S5).

HDLED (LED de actividad del disco duro):

Conecte el LED de actividad de disco duro situado en el panel frontal

del chasis. El LED se enciende cuando el disco duro esté leyendo o

escribiendo datos.

Es posible que el diseño del panel frontal varíe en función del chasis. Un

módulo del panel frontal consiste principalmente de interruptor de

alimentación, interruptor de restablecimiento, LED de alimentación, LED

de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel

frontal del chasis a esta cabecera, asegúrese de que las asignaciones

de cables y las asignaciones de contactos coincidan correctamente.

Cabezal del altavoz del chasis Conecte el altavoz del chasis a

(4-pin SPEAKER1)

su cabezal.

(vea p.2, N. 22)

Cabecera de indicador Conecte el indicador LED de

LED de encendido encendido del chasis a esta

(3-pin PLED1)

cabecera para conocer el

Español

(vea p.2, N. 18)

estado de encendido del

sistema. El indicador LED se

encenderá si el sistema se

encuentra en funcionamiento.

El indicador LED parpadeará

en el estado S1/S3. El indicador

LED se apagará en los estados

S4 o S5 (apagado).

104

ASRock Z77 Extreme6/TB4 Motherboard

Conectores de ventilador de Por favor, conecte los cables

chasis / alimentación del ventilador a los conectores

(4-pin CHA_FAN1)

de ventilador, haciendo coincidir

(vea p.2, N. 23)

el cable negro con la patilla de

masa. CHA_FAN1, CHA_FAN2

(3-pin CHA_FAN2)

y CHA_FAN3 admiten control

(vea p.2, N. 41)

de ventilador.

(3-pin CHA_FAN3)

(vea p.2, N. 24)

(3-pin PWR_FAN1)

(vea p.2, N. 9)

Conector del ventilador Conecte el cable del ventilador

de la CPU de la CPU a este conector y

(4-pin CPU_FAN1)

haga coincidir el cable negro

(vea p.2, N. 3)

con el conector de tierra.

Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)

de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá

funcionando correctamente incluso sin la función de control de velocidad de

ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el

conector del ventilador de procesador de esta placa base, conéctelo al contacto

1-3.

Contacto 1-3 conectado

Instalación del ventilador de 3 contactos

105

ASRock Z77 Extreme6/TB4 Motherboard

FA N_SPEED

+ 12V

GND

(3-pin CPU_FAN2)

FAN_SPEED

(vea p.2, N. 4)

+12V

GND

12

24

Cabezal de alimentación ATX Conecte la fuente de

(24-pin ATXPWR1)

alimentación ATX a su cabezal.

(vea p.2, N. 7)

1

13

Español
