1. はじめに

ASRock

Z77 Extreme11

マザーボードをお買い上げいただきありがとうござ

います。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。

本製品は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により

優れた性能を実現します。このクイックインストレーションガイドには、マザーボー

ドの説明および段階的に説明したインストレーションの手引きが含まれています。

マザーボードに関するさらに詳しい情報は、「サポート CD」のユーザーマニュア

ルを参照してください。

マザーボードの仕様および BIO S ソフトウェアは、アップデートされる

ことが有りますので、マニュアルの内容は、予告なしに変更されるこ

とがあります。本マニュアルに変更が有った場合は、弊社のウェブサ

日本語

イトに通告なしに最新版のマニュアルが掲載されます。最新の V G A

カードおよび CPU サポートリストもウェブサイトでご覧になれます

ASRock 社ウェブサイト: http://www.asrock.com

このマザーボードに関連する技術サポートが必要な場合、当社の

Web サイトにアクセスし、使用しているモデルについての特定情報を

見つけてください。 www.asrock.com/support/index.asp

1.1 パッケージ内容

ASRock

Z77 Extreme11

マザーボード:

(EATX フォームファクター : 12.0-in x 10.5-in, 30.5 cm x 26.7

cm)

ASRock

Z77 Extreme11

クイックインストレーションガイド

ASRock

Z77 Extreme11

サポート CD

8 x シリアル ATA (SATA) データケーブル

2 x シリアル l ATA (SATA) HDD 用電源変換ケーブル

1 x I/O パネルシールド

1 x ASRock SLI_Bridge_3S カード

1 x ASRock 3-Way SLI Bridge カード

1 x ASRock Wi-SB ボックス

12 x ねじ

189

ASRock Z77 Extreme11 Motherboard

1.2 仕様

プラットフ - EATX フォームファクター : 12.0-in x 10.5-in, 30.5

ォーム cm x 26.7 cm

- 銅 2 オンス PCB

- プレミアムゴールド固体コンデンサ設計 ( 日本製高品質

100% 導電性高分子コンデンサ )

CPU - LGA1155 パッケージで、第三世代および第二世代

®

TM

Intel

Core

i7 / i5 / i3 をサポートします

- デジタル電源設計

日本語

- 8 + 4 電源位相設計

- デュアルスタック MOSFET (DSM)

®

- Intel

Turbo 2.0 ブーストテクノロジをサポート

- K シリーズのアンロック CPU

- ハイパースレッドテクノロジをサポート

®

ヱップセット - Intel

Z77

®

- Intel

Rapid Start テクノロジおよび Smart

Connect テクノロジをサポートします

メモリー - デュアルチャネル DDR3 メモリ技術

- DDR3 DIMM スロット x 4

- DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)/

1600/1333/1066 non-ECC, un-buffered メモリー

に対応

- システムメモリの最大容量 : 32GB

®

- Intel

Extreme Memory Profile (XMP) 1.3/1.2

をサポート

拡張スロット - 3 x PCI Express 3.0 x16 スロット (PCIE1/PCIE5:

シングルモード時 x16 (PCIE1) / x8 (PCIE5) または

デユアルモード時 x8/x8; PCIE3: x8 モード )

®

* PCIE 3.0 は、Intel

Ivy Bridge CPU でのみサポー

®

トされます。 Intel

Sandy Bridge CPU では、PCIE

2.0 のみをサポートします。

- 1 x PCI Express 2.0 x16 スロット (PCIE7: x4ード )

- 3 x PCI Express 2.0 x1 スロット

- 1 x mini-PCI Express スロット : WiFi + BT モジュー

ルの場合

- PLX PEX 8747 および PLX PEX 8608 内蔵

190

ASRock Z77 Extreme11 Motherboard

TM

TM

- AMD Quad CrossFireX

、4-Way CrossFireX

TM

TM

3-Way CrossFireX

および CrossFireX

をサポー

®

TM

TM

TM

- NVIDIA

Quad SLI

、3-Way SLI

および SLI

をサ

ポート

®

グラフィック * Intel

HD Graphics Built-in Visuals および VGA

出力に対応するのは、GPU が内蔵されているプロセッサ

を使用する場合だけです。

®

- Intel

HD グラフィックス・ビルトイン・ビジュアル機能に

®

®

対応 : Intel

クイック・シンク・ビデオ 2.0、Intel

TM

®

InTru

3D、Intel

クリアー・ビデオ HD テクノロジー、

®

TM

®

Intel

Insider

、Intel

HD グラフィックス 2500/

®

4000、Intel

Ivy Bridge CPU 搭載

日本語

®

- Intel

HD グラフィックス・ビルトイン・ビジュアル機能に対

®

®

TM

: Intel

クイック・シンク・ビデオ、Intel

InTru

3D、

®

®

Intel

クリアー・ビデオ HD テクノロジー、Intel

HD グ

®

ラフィックス 2000/3000、Intel

アドバンスド・ベクター・

®

エクステンション(AVX)、Intel

Sandy Bridge CPU 搭

®

- Intel

Ivy Bridge CPU を搭載した DirectX 11、

®

Pixel Shader 5.0。 Intel

Sandy Bridge CPU

搭載した DirectX 10.1、Pixel Shader 4.1

®

- Intel

Ivy Bridge CPU を搭載し最大の共有メモリ

®

1760MB。 Intel

Sandy Bridge CPU を搭載し最大の

共有メモリ 1759MB。

- 1920x1200@60Hz の最大解像度で HDMI 1.4a をサポー

- オート・リップシンク、ディープカラー(12bpc)、xvYCC、HBR

(High Bit Rate)オーディオ、HDMI をサポート

- HDCP、HDMI ポートをサポート

- 1080p Blu-ray (BD) / HD-DVD 再生サポート、HDMI

ポートをサポート

オーディオ - 7.1 CH HD オーディオ ( コンテンツ保護付 ) (Realtek

ALC898 オーディオ Codec)

- Premium Blu-ray オーディオのサポー

TM

- THX TruStudio

をサポート

LAN - 2 x PCIE x1 Gigabit LAN 10/100/1000 Mb/s

191

ASRock Z77 Extreme11 Motherboard

- Intel 82579V, Intel 82583V

- Wake-On-LAN をサポート

- チーミング機能によるデュアル LAN をサポートします

- PXE をサポート

ワイヤレス LAN - IEEE 802.11a/b/g/n をサポート

- Dual-Band (2.4/5 GHz) をサポート

- 最大 300Mbps の高速ワイヤレス接続に対応

- 2 本のアンテナで 2 ( 送信 ) x 2 ( 受信 ) MIMO テク

ノロジーに対応

- Bluetooth 4.0 に対応クラス II

日本語

リアパネル

- PS/2 マウス / キーボードポート x 1

I/O - HDMI ポート x 1

- 光学 SPDIF 出力ポート x 1

- Ready-to-Use USB 2.0 ポート x 2

- eSATA3 コネクタ x 1

- Ready-to-Use USB 3.0 ポート x 8

- LED(ACT/LINK LED および SPEED LED)付き

RJ-45 LAN ポート x 2

- IEEE 1394 ポート x 1

- クリア CMOS スイッヱ x 1

- オーディオジャック: 後部スピーカー、中央、低音、入力、前

部スピーカー、マイク入力

®

SAS2/SATA3 - Intel

Z77 SATA3 6.0Gb/ 秒 コネクタ x 2 ハードウェ

RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel

Rapid Storage および Intel Smart Response技術 )

をサポート , NCQ, AHCI および

Hot Plug (SATA3_1

コネクタは eSATA ポートと共有 )

- 8 x SAS2/SATA3 6.0 Gb/s コネクタ(LSI SAS2308

PCIe 3.0 x8 コントローラ経由)RAID(RAID 0、RAID 1、

RAID 1E および RAID 10)、MegaRAID ユーティリティ、

NCQ および Hot Plug

®

USB 3.0 - 4 x リア USB 3.0 ポート (Intel

)、USB 1.1/2.0/3.0

に最高 5Gb/s まで対応

- 4 x リア USB 3.0 ポート (Etron EJ188)、USB 1.1/2.0/

3.0 に最高 5Gb/s まで対応

- 2 x フロント USB 3.0 ヘッダ (USB 3.0 ポート 4 基対応 )

(Etron EJ188)、USB 1.1/2.0/3.0 に最高 5Gb/s まで

192

ASRock Z77 Extreme11 Motherboard

対応

コネクター - 4 x SATA2 3.0Gb/ 秒コネクタが、RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Rapid Storage

および Intel Smart Response 技術 ) をサポート ,

NCQ, AHCI および

Hot Plug

- 2 x SATA3 6.0Gb/ 秒コネクタが

- 8 x SAS2/SATA3 6.0Gb/ 秒コネクタが

- IR ヘッダー x 1

- コンシューマー赤外線モジュールヘッダー x 1

- COM ポートヘッダ x 1

- HDMI_SPDIF ヘッダー x 1

- IEEE 1394 ヘッダー x 1

- 電源 LED ヘッダー x 1

日本語

- CPU ファンコネクタ x 2 (1 x 4 ピン , 1 x 3 ピン )

- シャーシファンコネクタ x 3 (1 x 4 ピン , 2 x 3 ピン )

- 電源ファンコネクタ x 1 (3 ピン )

- SB ファンコネクタ x 1 (3 ピン )

- 24 ピン ATX 電源コネクター

- 8 ピン 12V 電源コネクター

- SLI/XFIRE 電源コネクター

- フロントパネルオーディオコネクター

- USB2.0 ヘッダー (USB2.0 6 ポートをサポート ) x 3

- 1 x 垂直タイプ A USB

- USB3.0 ヘッダー (USB3.0 2 ポートをサポート ) x 1

- 1 x Dr. Debug (7- セグメント Debug LED)

- 1 x 電源スイッチ(LED 付き)

- 1 x リセットスイッヱ(LED 付き)

BIOS 関連機能 - 64Mb AMI UEFI Legal BIOS(GUI サポート)

- プラグ&プレイをサポート

- ACPI 1.1 準拠ウェイクアップイベント

- jumperfree モードサポート

- SMBIOS 2.3.1 サポート

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA

電圧のマルチ調整

サポート CD - ドライバ、ユーティリティ、AntiVirus ソフトウェア ( 試用バー

ジョン )、 CyberLink MediaEspresso 6.5 試用版、

GoogleChrome

193

ASRock Z77 Extreme11 Motherboard

ブラウザとツールバー

モニター - CPU/ シャーシ /SB 温度検知

- CPU/ シャーシ / 電源 /SB ファンタコメータ

- CPU/ シャーシ静音ファン

- CPU/ シャーシファンマルチ速度制御

- 電源モニター : +12V, +5V, +3.3V, Vcore

®

®

OS - Microsoft

Windows

8 / 8 64-bit / 7 / 7

TM

TM

64-bit / Vista

/ Vista

64-bit

®

認証 - FCC, CE, Microsoft

WHQL 認証済み

- ErP/EuP 対応(ErP/EuP 対応の電源装置が必要です)

日本語

* 製品の詳細については、http://www.asrock.com を御覧なさい。

警告

オーバークロック(BI OS 設定の調整、アンタイド・オーバークロック・テ

クノロジーの適用、第三者のオーバークロックツールの使用など)は

リスクを伴いますのでご注意ください。オーバークロックするとシステ

ムが不安定になったり、システムのコンポーネントやデバイスが破損

することがあります。ご自分の責任で行ってください。弊社では、オー

バークロックによる破損の責任は負いかねますのでご了承ください。

194

ASRock Z77 Extreme11 Motherboard

1.3 オンボードのヘッダとコネクタ類

オンボードのヘッダとコネクタ類はジャンパではありません。それ

らのヘッダやコネクタにジャンパキャップをかぶせないでください

ヘッダやコネクタにジャンパキャップをかぶせると、マザーボードに

深刻な影響を与える場合があります。

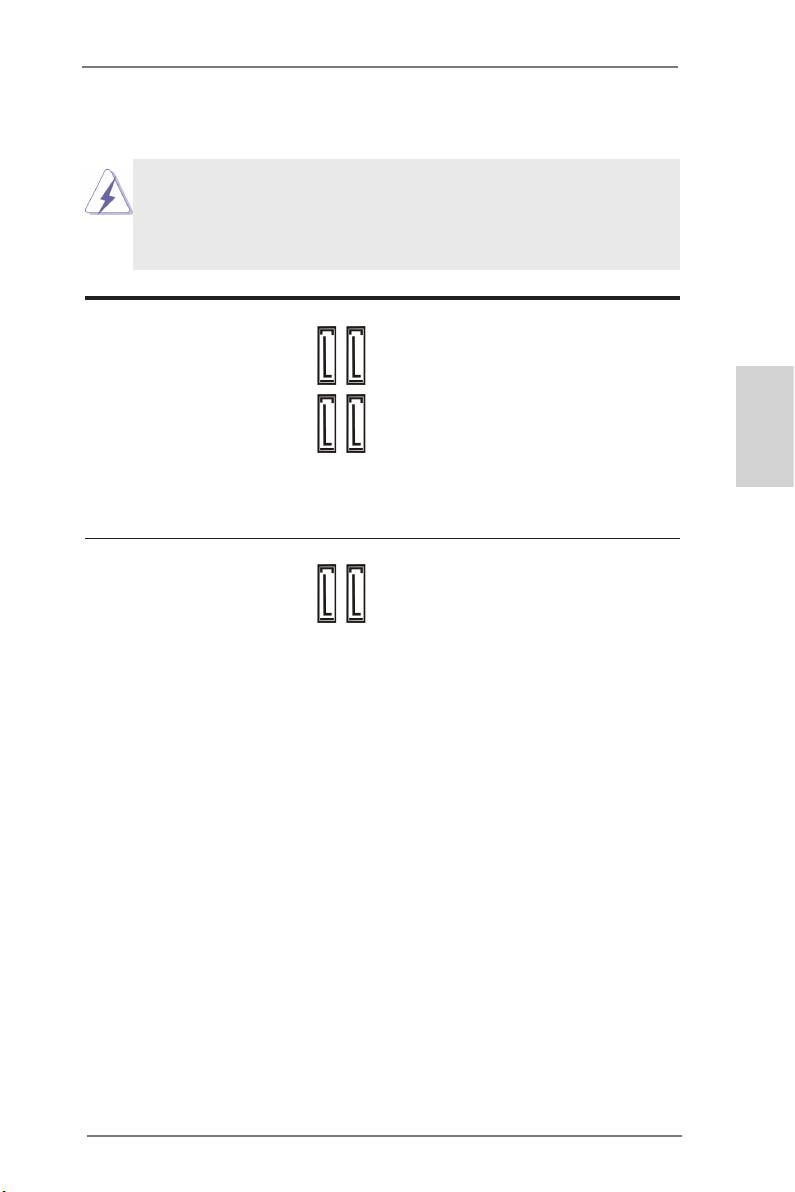

シリアル ATA2 コネクタ

これら 4 本のシリアル ATA2

SATA2_2_3: ページ 2,

(SATA2)コネクタは内蔵ス

SATA2_3SATA2_5

SATA2_2SATA2_4

アイテム 14 を参照

トレーデバイスに使用する

SATA2_4_5: ページ 2,

SATA データケーブルに対応

アイテム 15 を参照

しています。現在の SATA2

日本語

ンタフェースの最大データ転

送速度は 3.0Gb/s です。

シリアル ATA3 コネクタ

SATA3_0_1: ページ 2,

SATA3_1

SATA3_0

アイテム 13 を参照

これら 2 本のシリアル ATA3 (SATA3)コネクタは内蔵ストレーデバイスに使用

する SATA データケーブルに対応しています。現在の SATA3 インタフェースの

最大データ転送速度は 6.0Gb/s です。 背面入出力上の eSATA ポートが接

続されている場合、内部 SATA3_1 は機能しません。

195

ASRock Z77 Extreme11 Motherboard

シリアル ATA3 コネクタ

これら 8 本の SAS2/ シリア

SAS_0_1: ページ 2,

ATA3 (SATA3)コネクタは

SAS_1SAS_5 SAS_3SAS_7

SAS_0SAS_4 SAS_2SAS_6

アイテム 16 を参照

内蔵ストレーデバイスに使用

SAS_2_3: ページ 2,

する SAS/SATA データケー

アイテム 17 を参照

ブルに対応しています。現在

SAS_4_5: ページ 2,

SAS2/SATA3 インタフェー

アイテム 18 を参照

スの最大データ転送速度は

SAS_6_7: ページ 2,

6.0Gb/s です。ODD 用には

アイテム 19 を参照

®

SAS ポートではなく Intel

Z77 SATA2 ポートを使用す

日本語

ることを推奨します。SAS デー

タケーブルの販売代理店まで

お問い合わせください。

USB 2.0 ヘッダ

出入力パネル上の 2 個のデ

(9 ピン USB2_3)

フォルト USB 2.0 ポートに加

ページ2, アイテム 29 を参照

えて、このマザーボードには、

(9 ピン USB2_3)

3 個の USB 2.0 ヘッダーと

ページ2, アイテム 30 を参照

1 個の USB ポートが装備さ

(9 ピン USB2_3)

れています。それぞれの USB

ページ2, アイテム 31 を参照

2.0 ヘッダーは 2 個の USB

2.0 ポートに対応できます。

(USB8)

ページ2, アイテム 28 を参照

USB 3.0 ヘッダ

I/O パネルには、デフォルトの

(19 ピン USB3_11_12)

8 つの USB 3.0 ポート以外

ページ2, アイテム 9 を参照

に、このマザーボードに 2 つの

(19 ピン USB3_9_10)

USB 3.0 ヘッダが搭載されて

ページ2, アイテム 10 を参照

います。それぞれの USB 3.0

ヘッダは 2 つの USB 3.0 ポー

トをサポートできます。

196

ASRock Z77 Extreme11 Motherboard

USB_PWR

-B

+B

GND

1

GND

+A

-A

USB_PWR

VbusVbus

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

IntA_PA_SSRX+

GND

GND

IntA_PB_SSTX-

IntA_PA_SSTX-

IntA_PB_SSTX+

IntA_PA_SSTX+

GND

GND

IntA_PB_D-

IntA_PA_D-

IntA_PB_D+

IntA_PA_D+

Dummy

1

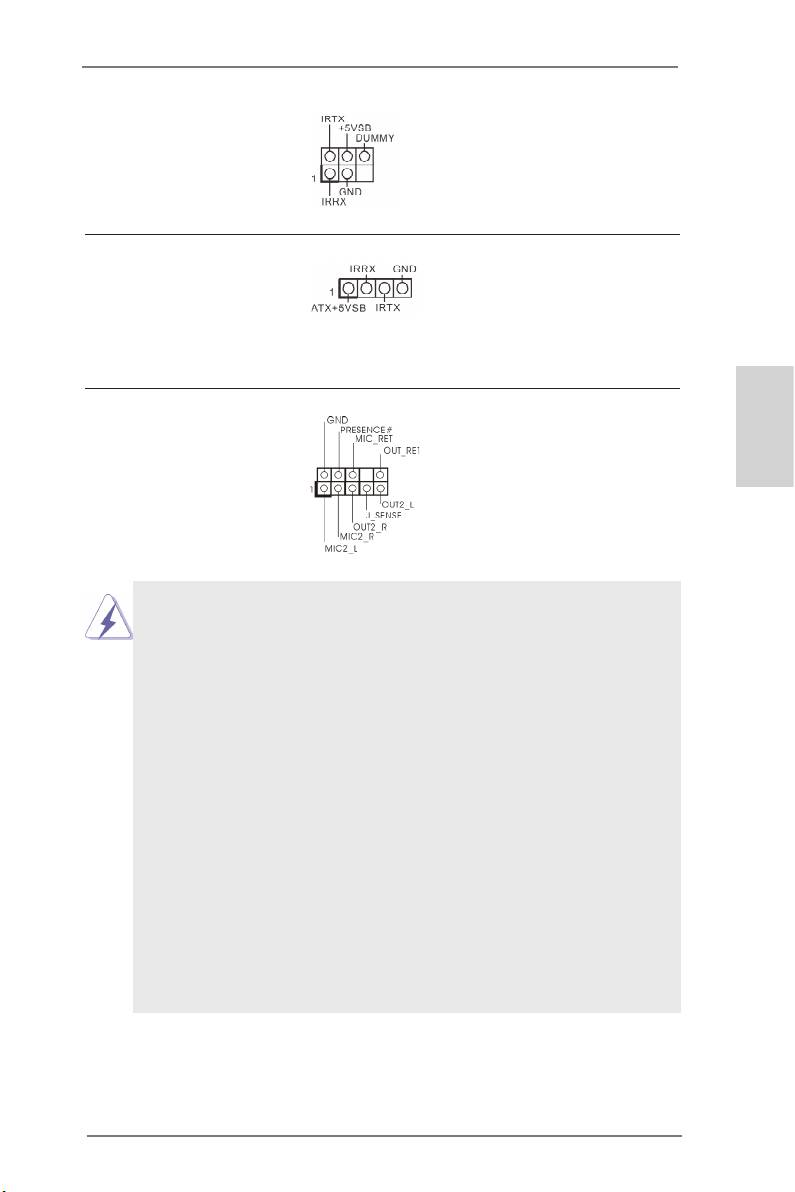

赤外線モジュールコネクタ

このコネクタは赤外線の無線

(5 ピン IR1)

送受信モジュールに対応しま

ページ2, アイテム 37 を参照

す。

コンシューマー赤外線

このヘッダーは、リモコン受光

モジュールヘッダー

部の接続に使用することがで

(4 ピン CIR1)

きます。

ページ2, アイテム 32 を参照

フロントオーディオパネ

このコネクタは、オーディオ機

ルコネクタ

器との便利な接続とコントロー

日本語

(9 ピン HD_AUDIO1)

ルを可能にするフロンとオー

ページ2, アイテム 38 を参照

ディオパネルのためのイン

ターフェイスです。

1. ハイディフィニションオーディオはジャックセンシングをサポートしますが、正し

く機能するためにシャーシのパネルワイヤが HDA をサポートする必要があ

ります。このマニュアルとシャーシのマニュアルの指示に従って、システムを

取り付けてください。

2. AC’97 オーディオパネルを使用する場合、次のように前面パネルのオーディ

オヘッダに取り付けてください。

A. Mic_IN (MIC) MIC2_L に接続します。

B. Audio_R (RIN) OUT2_R に、Audio_L (LIN) OUT2_L に接続し

ます。

C. Ground (GND) Ground (GND) に接続します。

D. MIC_RET OUT_RET はオーディオパネル専用です。AC’97 オーディオ

パネルに接続する必要はありません。

E. フロントマイクを有効化するには。

®

TM

TM

Windows

8 / 8 64-bit / 7 / 7 64-bit / Vista

/ Vista

64-bit OS の場合 :

Realtek コントロールパネルから

FrontMic

( フロントマイク ) タブを

開きます。

Recording Volume

( 録音音量 ) を調整します。

197

ASRock Z77 Extreme11 Motherboard

PLED+

システムパネルコネクタ

このコネクタは数種類のシス

PLED-

PWRBTN#

(9 ピン PANEL1)

GND

テムフロントパネルの機能を

ページ2, アイテム 20 を参照

提供します。

1

GND

R ESET#

GND

HDLED-

HDLED+

シャーシに付いている電源スイッチ、リセットスイッチ、システムステータスインジ

ケータを下記のピン割り当て指示に従ってこのヘッダに接続します。ケーブル

を接続する前にピンの正負極性にご注意ください。

日本語

PWRBTN ( 電源スイッチ ):

前面パネルに付いている電源スイッチに接続します。電源スイッチによるシステ

ム電源オフ方法を設定して変更することも可能です。

RESET ( リセットスイッヱ ):

シャーシの前面パネルに付いているリセットスイッチに接続します。コンピュータ

がフリーズし、正常な再起動をしない場合は、リセットスイッチを押してコンピュー

タを再起動します。

PLED ( システム電源 LED):

シャーシの前面パネルに付いている電源ステータスインジケータに接続します。

LED は、システムが動作しているときに点灯します。LED はシステムが S1/S3

スリープ状態のときに点滅します。システムが S4 スリープ状態になるか、電源

オフ (S5) になると、LED は消灯します。

HDLED ( ハードドライブアクティビティ LED):

シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続し

ます。LED は、ハードドライブがデータの読み込みまたは書き込み動作をして

いるときに点灯します。

前面パネルのデザインはシャーシによって異なります。前面パネルモジュールは、

主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ LED

、スピーカーなどから構成されています。シャーシの前面パネルモジュールをこ

のヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応していることを

確認してください。

DUMMY

SPEAKER

シャーシスピーカーヘッダ

シャーシのスピーカーとこの

1

(4 ピン SPEAKER1)

ヘッダを接続してください。

+5V

DUMMY

ページ2, アイテム 23 を参照

198

ASRock Z77 Extreme11 Motherboard

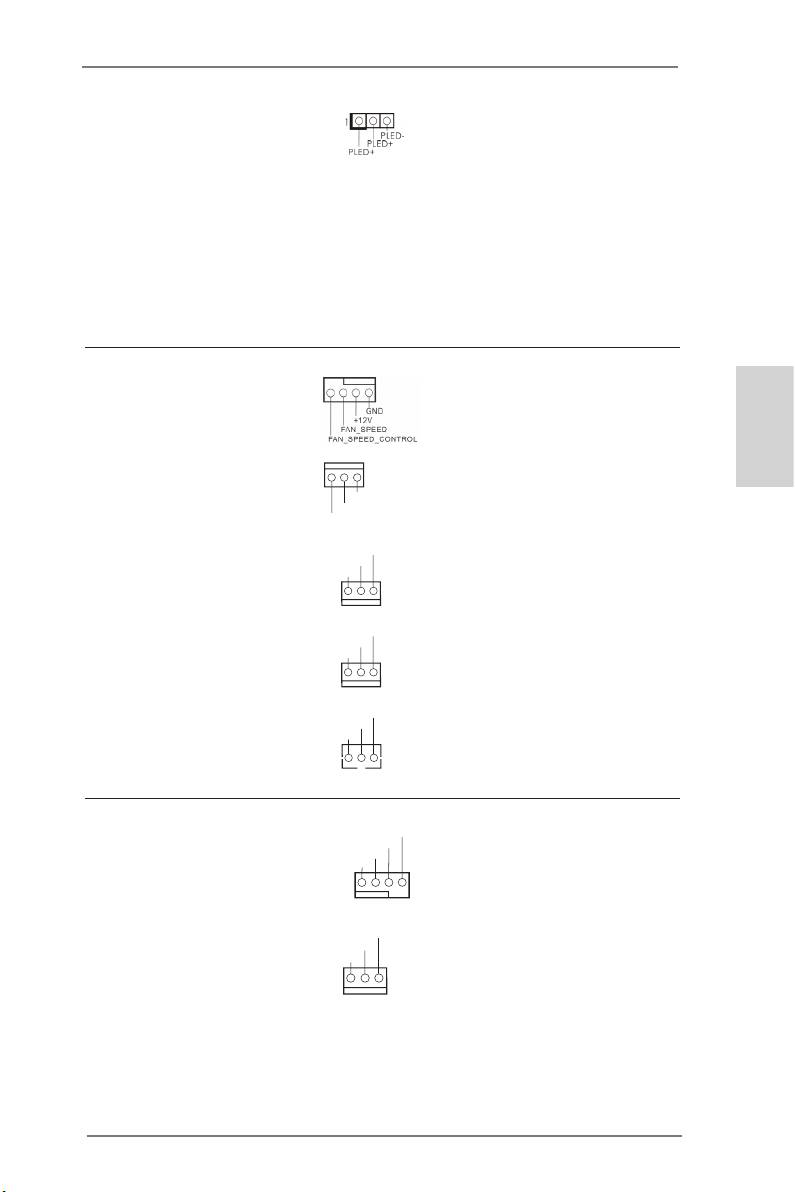

電源 LED ヘッダー

(3 ピン PLED1)

ページ2, アイテム 22 を参照

シャーシ電源 LED をこのヘッダーに接続し、システム電源ステータスを示すよ

うにしてください。LED はシステムが動作中の際にオンになります。S1 ステータ

スでは LED は点滅し続けます。S3/S4 ステータス、または S5 ステータス (

源オフ ) の場合、LED は消灯します。

シャーシ /SB/ 電源

ファンケーブルをファンコネク

ファンコネクタ

タに接続し、黒いワイヤをアー

(4 ピン CHA_FAN1)

スピンに合わせてください。

日本語

ページ2, アイテム 34 を参照

(3 ピン CHA_FAN2)

ページ2, アイテム 33 を参照

(3 ピン CHA_FAN3)

ページ2, アイテム 49 を参照

(3 ピン PWR_FAN1)

ページ2, アイテム 7 を参照

(3 ピン SB_FAN1)

ページ2, アイテム 11 を参照

CPU ファンコネクタ

このマザーボードでは 4 ピン

(4 ピン CPU_FAN1)

CPU ファン ( クワイエットファン )

ページ2, アイテム 4 を参照

がサポートされていますが、

ファン速度コントロール機能が

(3 ピン CPU_FAN2)

ない場合でも、3 ピン CPU ファ

ページ2, アイテム 3 を参照

ンは正常に作動します。3 ピ

ン CPU ファンを接続する場

合は、ピン 1-3 に接続してく

ださい。

199

ASRock Z77 Extreme11 Motherboard

GND

+12V

FAN_SPEED

FAN_SPEED

+12V

GND

FAN_SPEED

+12V

GND

FAN_SPEED

+12V

GND

FAN_SPEED

+12V

GND

FAN_SPEED_CONTROL

FAN_SPEED

+12V

GND

1234

12

24

ATX パワーコネクタ

このマザーボードには 24

(24 ピン ATXPWR1)

ATX 電源コネクタが装備さ

ページ2, アイテム 8 を参照

れており、従来の 20 ピン ATX

電源装置を採用している場合

1

13

でも作動します。20 ピン ATX

電源を使用するには、ピン 1

およびピン 13 と共に電源装

置にプラグを差し込みます。

日本語

8 5

ATX 12V コネクタ

(8 ピン ATX12V1)

ページ2, アイテム 1 を参照

4 1

このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の

4-pin ATX 12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、

電源を Pin 1 と Pin 5 とともに差し込んでください。

SLI/XFIRE 電源コネクタ

このコネクタを使用する必要は

(4 ピン SLI/XFIRE_PWR1)

ありませんが、2 つのグラフィック

ページ 2, アイテム 48 を参照

スカードがこのマザーボードに同

時に差し込まれているとき、ハー

ドディスクの電源コネクタに接続

してください。

IEEE 1394 ヘッダ

I/O パネルには、デフォルトの 1 つの IEEE

1394 ポート以外に、このマザーボードに 1

(9 ピン FRONT_1394)

つの IEEE 1394 ヘッダが搭載されてい

ページ 2, アイテム 35 を参照

ます。それぞれの IEEE 1394 ヘッダは 1

つの IEEE 1394 ポートをサポートできま

す。

200

ASRock Z77 Extreme11 Motherboard

RRXD1

シリアルポートヘッダ

DDTR#1

この COM1 ヘッダは、シリアルポー

DDSR#1

CCTS#1

(9 ピン COM1)

トモジュールをサポートします。

ページ2, アイテム 36 を参照

1

RRI#1

RRTS#1

GND

TTXD1

DDCD#1

HDMI_SPDIF ヘッダ

(2- ピン HDMI_SPDIF1)

ページ2, アイテム 39 を参照

HDMI_SPDIF ヘッダは、SPDIF 音声出力を HDMI VGA カードに提供し、シス

テムで HDMI デジタル TV/ プロジェクタ /LCD デバイスに接続できるように

します。HDMI VGA カードの HDMI_SPDIF コネクタを、このヘッダに接続してくだ

日本語

さい。

201

ASRock Z77 Extreme11 Motherboard

1.4 ジャンパ設定

右の図はジャンパがどのように設定されてい

るかを示します。ジャンパキャップがピンに置

かれている場合、ジャンパは“ショート” にな

ります。ジャンパキャップがピンに置かれてい

ない場合、ジャンパ は “オープン”になりま

す。右の図で、3ピンジャンパで、1-2 ピンを

“ショート”の場合、これらの2つのピンにジャン

パキャップを置きます。

日本語

CMOS の消去ジャンパ

(CLRCMOS1)

( ページ2, アイテム 24 参照)

デフォルト設定

CMOS の消去

CLRCMOS1 により、CMOS のデータをクリアできます。システムパラメータをクリアし

デフォルト設定にリセットするには、コンピュータの電源をオフにし、電源装置から電源

コードを抜いてください。15 秒待ってから、ジャンパキャップを使用して CLR CM OS1

のピン 2 とピン 3 5 秒間ショートしてください。ただしBIOS 更新の後すぐには

CMOS をクリアしないでください。BIOS の更新の終了後直ちに CMOS をクリアする必

要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アク

ションを実行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロ

ファイルを忘れずにメモしてください。1394 GUID MAC アドレスは、CMOS バッテリ

を取り外した場合のみ消去されます。

クリア CMOS スイッチには、クリア CMOS ジャンパと同じ機能があります。

202

ASRock Z77 Extreme11 Motherboard

1.5 クイックスイッヱ

マザーボードには、電源スイッチ、リセットスイッチ、および CMOS スイッチをクリ

アする 3 つのスマートスイッチがあり、ユーザーは、素早く電源のオン / オフ、シ

ステムのリセット、または、CMOS 値のクリアを行うことができます。

電源スイッチ

電源スイッチはクイックスイッチ

(PWRBTN)

Power

で、システム電源のオン / オフ

ページ2, アイテム 25 を参照

を素早く切り替えることができま

す。

日本語

リセットスイッヱ

リセットスイッヱはクイックスイッヱ

(RSTBTN)

で、システムを素早くリセットする

Reset

ページ2, アイテム 26 を参照

ことができます。

クリア CMOS スイッヱ

クリア CMOS スイッヱはクイックス

(CLRCBTN)

イッヱで、CMOS 値を素早くクリア

ページ 4, アイテム 17 を参照

できます。

203

ASRock Z77 Extreme11 Motherboard
