ASRock Z77 Extreme11: 1. 主機板簡介

- 1 個光纖 SPDIF 輸出接口

- 2 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 8 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

繁體中文

SPEED LED)

- 1 個 IEEE 1394 接口

- 1 個 CMOS 數據清除開關

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 /

音效輸入 / 前置喇叭 / 麥克風

®

SAS2/SATA3 - 2 x Intel

Z77 的 SATA3 6.0Gb/s 接頭，支援 RAID

(RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid

Storage 和 Intel Smart Response 技術 ), NCQ, AHCI

和熱插拔

- 8 x LSI SAS2308 PCIe 3.0 x8 控制器的 SAS2/SATA3

6.0 Gb/s 接頭，支援 RAID (RAID 0、RAID 1、RAID

1E 和 RAID 10)、MegaRAID 公用程式、NCQ 及熱插拔

®

USB 3.0 - 4 x Intel

的後置USB 3.0接口，支援USB 1.1/2.0/3.0

到 5Gb/s

- 4 x by Etron EJ188 的後置 USB 3.0 接口，支援 USB

1.1/2.0/3.0 到 5Gb/s

®

- 2 x Intel

的前置 USB 3.0 接頭 ( 支援 4 個 USB 3.0

接口 )，支援 USB 1.1/2.0/3.0 到 5Gb/s

接頭 - 4 x SATA2 3.0Gb/s接頭,支援RAID (RAID 0, RAID 1,

RAID 5, RAID 10, Intel Rapid Storage 和 Intel

Smart Response 技術 ), NCQ, AHCI 和熱插拔功能

- 2 x SATA3 6.0Gb/s 接頭

- 8 x SAS2/SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 序列埠

- 1 x HDMI_SPDIF 接頭

- 1 x IEEE 1394 接頭

- 1 x 電源指示燈接頭

- 2 x CPU 風扇接頭 (1 x 4 針、1 x 3 針 )

- 3 x 機箱風扇接頭 (1 x 4 針、2 x 3 針 )

- 1 x 電源風扇接頭 (3 針 )

224

ASRock Z77 Extreme11 Motherboard

- 1 x 南橋風扇接頭 (3 針 )

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- SLI/XFire 電源接頭

- 前置音效接頭

- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 6.0 接口 )

- 1 個 Type A 垂直 USB

- 2 x USB 3.0 接頭 ( 可支援 4 個額外的 USB 3.0 接口 )

- 1 x Dr. Debug (7 段顯示器偵錯 LED)

繁體中文

- 1 個 LED 電源開關

- 1 個 LED 重置開關

BIOS - 64Mb AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援 jumperfree 免跳線模式

- 支援 SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA 電壓

多功能調節

支援光碟 - 驅動程式,工具軟體,防毒軟體（試用版本),CyberLink

MediaEspresso 6.5 試用版 ,Google Chrome

瀏覽器和工具列

硬體監控 - CPU/ 主機板 / 南橋溫度偵測

- CPU/ 機箱 / 電源 / 南橋風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的

風扇速度 )

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

®

®

操作系統 - Microsoft

Windows

8/8 64 位元 /7/7 64 位元 /

TM

TM

Vista

/Vista

64 位元

認證 - FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應

器 )

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

225

ASRock Z77 Extreme11 Motherboard

警告

請了解超頻具有不可避免的風險,這些超頻包括調節 BIOS 設置、

運用非同步超頻技術或使用第三方超頻工具。超頻可能會影響您

的系統穩定性 , 甚至會導致系統組件和設備的損壞。這種風險和

代價須由您自己承擔 , 我們對超頻可能導致的損壞不承擔責任。

繁體中文

226

ASRock Z77 Extreme11 Motherboard

1.3 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

Serial ATA2 接口

這裡有四組 Serial ATA2

(SATA2_2_3:

(SATA2) 接口支援 SATA 數據

SATA2_3SATA2_5

SATA2_2SATA2_4

見第2頁第14項)

線作為內部儲存設置。目前

繁體中文

(SATA2_4_5:

SATA2 界面理論上可提供高

見第2頁第15項)

達3.0Gb/s的數據傳輸速率。

Serial ATA3 接口

(SATA3_0_1:

SATA3_1

SATA3_0

見第2頁第13項)

這裡有兩組Serial ATA3 (SATA3) 接口支援 SATA數據線作為內部儲存設置。

目前 SATA3 界面理論上可提供高達 6.0Gb/s 的數據傳輸速率。如果後面 I/O

上的 eSATA 端口已連接，内部 SATA3_1 將不起作用。

Serial ATA3 接口

這裡有八組 SAS2/Serial

(SAS_0_1:

ATA3 (SATA3) 接口支援 SAS/

SAS_1SAS_5 SAS_3SAS_7

SAS_0SAS_4 SAS_2SAS_6

見第2頁第16項)

SATA 數據線作為內部儲存設

(SAS_2_3:

置。目前 SAS2/SATA3 界面理

見第2頁第17項)

論上可提供高達 6.0Gb/s 的

(SAS_4_5:

數據傳輸速率。建議您使用

見第2頁第18項)

Intel Z77 SATA2 接口而不

(SAS_6_7:

是 SAS 接口連接光碟機。若

見第2頁第19項)

要連接 SAS 硬碟請聯絡 SAS

數據線經銷商。

227

ASRock Z77 Extreme11 Motherboard

USB_PWR

USB 2.0 擴充接頭

-B

除了位於 I/O 面板的兩個

+B

GND

(9 針 USB2_3)

DUMMY

USB 2.0 接口之外，這款主

(見第2頁第29項)

機板有三組 USB 2.0 接針和

1

(9 針 USB4_5)

GND

一個接口。每組 USB 2.0 接

+A

(見第2頁第30項)

-A

USB_PWR

針可以支援兩個 USB 2.0 接

(9 針 USB6_7)

繁體中文

口。

(見第2頁第31項)

(USB8)

(見第2頁第28項)

VbusVbus

USB 3.0 擴充接頭

除了位於 I/O 面板的八個

Vbus

IntA_PB_SSRX-

IntA_PA_SSRX-

IntA_PB_SSRX+

(19 針 USB3_11_12)

IntA_PA_SSRX+

GND

USB 3.0 接口之外，這款主

GND

IntA_PB_SSTX-

(見第2頁第9項)

IntA_PA_SSTX-

IntA_PB_SSTX+

機板有兩組 USB 3.0 接針。

IntA_PA_SSTX+

GND

(19 針 USB3_9_10)

GND

IntA_PB_D-

每組 USB 3.0 接針可以支援

IntA_PA_D-

IntA_PB_D+

(見第2頁第10項)

IntA_PA_D+

Dummy

兩個 USB 3.0 接口。

1

紅外線模組接頭

這個接頭支援一個選配的模

(5 針 IR1)

組 , 可用來無線傳輸和接收

(見第2頁第37項)

紅外線。

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

(見第2頁第32項)

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

(見第2頁第38項)

228

ASRock Z77 Extreme11 Motherboard

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功

能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。

請按我們提供的手冊和機箱手冊上的使用說明安裝您的系統。

2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音

效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC’97 音效面板。

E. 開啟前置麥克風。

繁體中文

®

TM

TM

在 Windows

8 / 8 64 位元 / 7 / 7 64 位元 / Vista

/ Vista

64 位元作業系統中 :

在 Realtek 控制面板中點選”FrontMic”。調整”Recording

Volume”。

PLED+

系統面板接頭

可接各種不同燈，電源開關

PLED-

PWRBTN#

(9 針 PANEL1)

GND

及重啟鍵等各種連線。

(見第2頁第20項)

1

GND

R ESET#

GND

HDLED-

HDLED+

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀態指示

燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可按下

重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。當系

統處於 S1/S3 待命模式時 , 此指示燈保持閃爍。當系統處於 S4 待命模式或

關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指

示燈亮起。

229

ASRock Z77 Extreme11 Motherboard

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、重開開關、

電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機箱前面板連接到此

接頭時 , 請確認連接線與針腳上的說明相對應。

繁體中文

DUMMY

SPEAKER

機箱喇叭接頭

請將機箱喇叭連接到這個接

1

(4 針 SPEAKER1)

頭。

+5V

DUMMY

(見第2頁第23項)

電源指示燈接頭

請將機箱電源指示燈連接到

(3 針 PLED1)

此接頭，以指示系統電源狀

(見第2頁第22項)

態。當系統正在運行時，LED

指示燈亮。在S1/S3 模式下，

LED 指示燈會不停閃爍。在

S4或S5模式(關機)下，

LED 指示燈會熄滅。

機箱/電源/南橋

請將風扇連接線接到這個接

風扇接頭

頭，並讓黑線與接地的針腳

(4 針 CHA_FAN1)

相接。

(見第2頁第34項)

(3 針 CHA_FAN2)

(見第2頁第33項)

(3 針 CHA_FAN3)

(見第2頁第49項)

(3 針 PWR_FAN1)

(見第2頁第7項)

(3 針 SB_FAN1)

(見第2頁第11項)

230

ASRock Z77 Extreme11 Motherboard

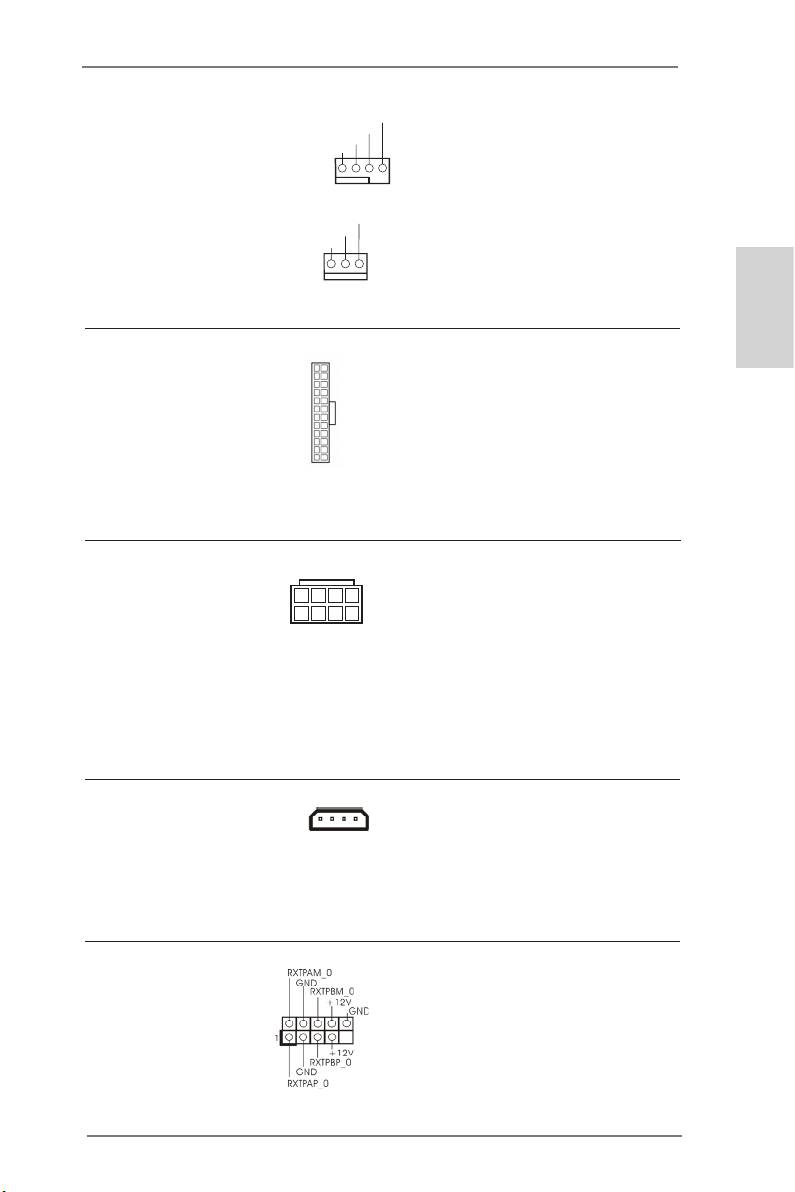

CPU 風扇接頭

雖然此主板支持 4-Pin CPU

(4 針 CPU_FAN1)

風扇 (Quiet Fan, 靜音風

(見第2頁第4項)

扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在

(3 針 CPU_FAN2)

此主板上正常運行。如欲連

(見第2頁第3項)

接 3 針腳 CPU 風扇，請將

風扇連接至針腳 1-3。

繁體中文

雖然此主機板提供 24-pin

ATX 電源接口 , 但是您仍然

可以使用傳統的 20-pin ATX

電源。為了使用 20-pin ATX

電源 , 請順著 Pin 1 和 Pin

13 插上電源接頭。

雖然此主機板提供 8-pin

ATX 12V 電源接口 , 但是您

仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用

4-pin ATX 12V 電源 , 請順

著 Pin 1 和 Pin 5 插上電源

接頭。

SLI/XFIRE 電源接頭

一般不需要使用這個接頭，

(4 針 SLI/XFIRE_POWER1)

但是如果主機板上同時插入

(見第2頁第48項)

兩張顯示卡時，請將它連接

到硬碟電源接口。

IEEE 1394 接口

除了位於 I/O 面板的一個默

(9 針 FRONT_1394)

認 IEEE 1394 接口之外，這

(見第2頁第35項)

款主機板有一組 IEEE 1394

接針。這組 IEEE 1394 接針

可支援一個IEEE 1394接口。

231

ASRock Z77 Extreme11 Motherboard

12

24

ATX 電源接頭

(24 針 ATXPWR1)

(見第2頁第8項)

1

13

8 5

ATX 12V 電源接口

(8 針 ATX12V1)

4 1

(見第2頁第1項)

RRXD1

序列埠

DDTR#1

這個序列埠 COM1 支援一個序

DDSR#1

CCTS#1

(9 針 COM1)

列埠的裝置。

(見第2頁第36項)

1

RRI#1

RRTS#1

GND

TTXD1

DDCD#1

繁體中文

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供

(2 針 HDMI_SPDIF1)

SPDIF 音效輸出至 HDMI 顯

(見第2頁第39項)

示卡，支援將電腦連接至帶

HDMI 的數位電視 / 投影機 /

液晶銀幕等設備。請將 HDMI

顯示卡的 HDMI_SPDIF 接口連

接到這個接頭。

232

ASRock Z77 Extreme11 Motherboard

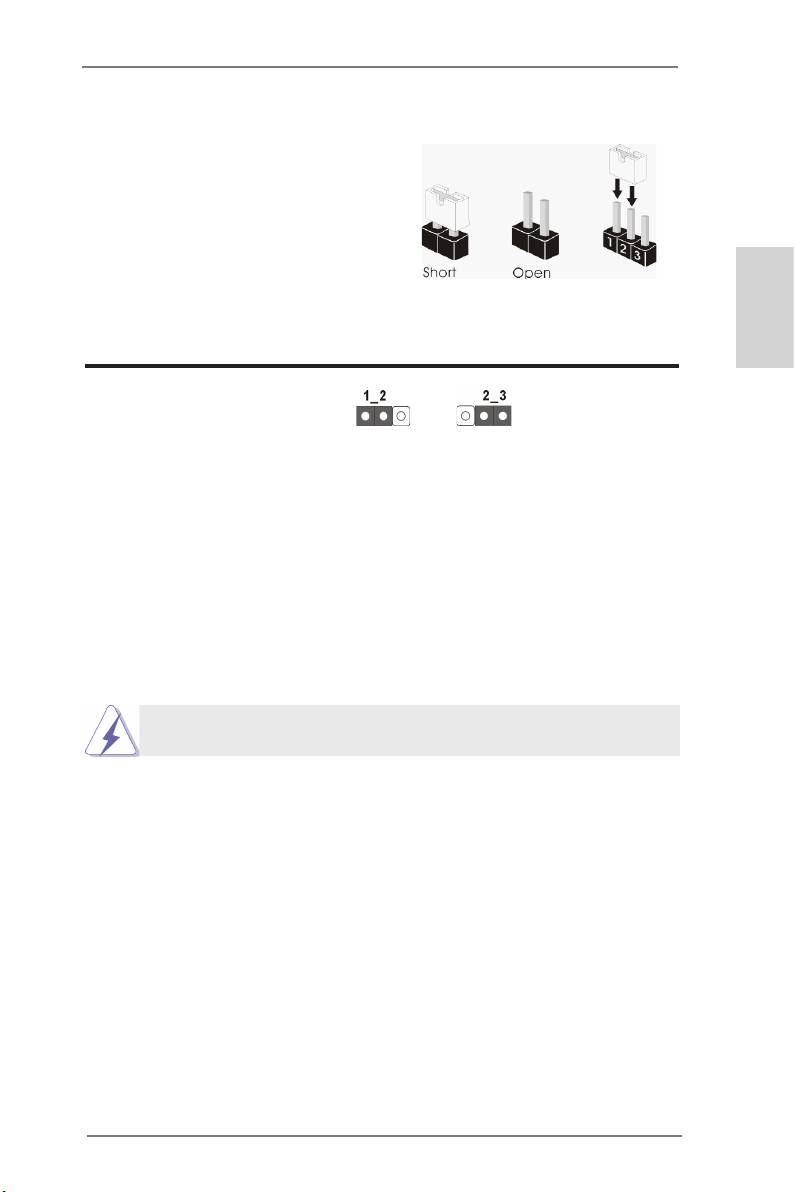

1.4 跳線設置

插圖所示的就是設置跳線的方法。當

跳線帽放置在針腳上時, 這個跳線就

是“短接”。如果針腳上沒有放置跳

線帽 , 這個跳線就是“開路”。插圖

顯示了一個3針腳的跳線 , 當跳線帽

放置在針腳1和針腳2之間時就是“短

接”。

繁體中文

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

默認設置

清除 CMOS

(見第2頁第21項)

CLRCMOS1 可供您清除 CMOS 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用

跳線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立

即清除 CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後

再執行 CMOS 清除操作。請注意，只有在移除 CMOS 電池的情況下，密碼、日期、

時間、使用者預設設定檔、1394 GUID 及 MAC 位址才會清除。

Clear CMOS開關的功能與Clear CMOS跳線相同。

233
