ASRock Z68 Extreme7 Gen3: 1. Introduzione

96

ASRock  Z68 Extreme7 Gen3  Motherboard

1. Introduzione

Grazie per aver scelto una scheda madre ASRock

Z68 Extreme7 Gen3

, una sche-

da madre af

fi

 dabile prodotta secondo i severi criteri di qualità ASRock. Le prestazi-

oni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca

della qualità e della resistenza.

Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la

guida passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si

possono trovare nel manuale per l’utente presente nel CD di supporto.

 Le

speci

fi

 che della scheda madre e il software del BIOS possono

essere aggiornati, pertanto il contenuto di questo manuale può subire

variazioni senza preavviso. Nel caso in cui questo manuale sia

 modi

fi

 cato, la versione aggiornata sarà disponibile sul sito di ASRock

senza altro avviso. Sul sito ASRock si possono anche trovare le più

recenti schede VGA e gli elenchi di CPU supportate.

ASRock website    http://www.asrock.com

Se si necessita dell’assistenza tecnica per questa scheda madre,

visitare il nostro sito per informazioni speci

fi

 che sul modello che si

 sta

usando.

 www.asrock.com/support/index.asp

1.1  Contenuto della confezione

Scheda madre ASRock

Z68 Extreme7 Gen3

(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)

Guida di installazione rapida ASRock

Z68 Extreme7 Gen3

CD di supporto ASRock

Z68 Extreme7 Gen3

Sei cavi dati Serial ATA (SATA) (opzionali)

Due cavi di alimentazione HDD Serial ATA (SATA) (opzionali)

Un cavo audio da 3,5 mm (opzionali)

Un I/O Shield

Un porta USB 3.0 sul pannello frontale

Quattro HDD viti

Sei telaio viti

Un supporto USB 3.0 posteriore

Un scheda ASRock SLI_Bridge_2S

Un scheda Bridge ASRock 3-Way SLI-2S2S

Un mouse/tastiera PS/2 + staffa per USB 2.0

ASRock vi ricorda...

Per ottenere migliori prestazioni in Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

64-bit, si consiglia di impostare l'opzione BIOS in Storage Con

fi

 guration

(Con

fi

 gurazione di archiviazione) sulla modalità AHCI. Per l'impostazione

BIOS, fare riferimento a “User Manual” (Manuale dell'utente) nel CD di

supporto per dettagli.

Italiano

97

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

1.2 Specifiche

 Piattaforma

- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- Design Premium Gold Capacitor (condensatori a polimeri

  conduttivi di altissima qualità 100% made in Japan)

 Processore

- Supporta Intel

®

 Core

TM

 i7 / i5 / i3 di seconda generazione in

  pacchetto in LGA1155

- Struttura di fase con alimentazione V8 + 4 avanzata

- Supporto della tecnologia Intel

®

 Turbo Boost 2.0

- Supporta CPU unlocked serie K

- Supporto tecnologia Hyper Threading (vedi

ATTENZIONE 1

)

Chipset

- Intel

®

 Z68

Memoria

- Supporto tecnologia Dual Channel Memory

  (vedi

ATTENZIONE 2

)

- 4 x slot DDR3 DIMM

- Supporto DDR3 2133(OC)/1866(OC)/1600/1333/1066

  non-ECC, momoria senza buffer (vedi

ATTENZIONE 3

)

- Capacità massima della memoria di sistema: 32GB

  (vedi

ATTENZIONE 4

)

- Supporto di Intel

®

 XMP (Extreme Memory Pro

fi

 le)

Slot di

- 5 x PCI Express x 16 slot (singolo per modalità PCIE 3.0* x16

espansione

  (PCIE2), doppio per modalità PCIE 2.0 x16 (PCIE1) / PCIE

  2.0 x16 (PCIE4) o triplo per modalità PCIE 2.0 x16 (PCIE1) /

  PCIE 2.0 x8 (PCIE4) / PCIE 2.0 x8 (PCIE6); PCIE5: PCIE 2.0

  x4) (vedi

ATTENZIONE 5

)

  * PCIE 3.0 è supportato soltanto con la CPU Intel

®

 Ivy Bridge.

    Con la CPU Intel

®

 Sandy Bridge, supporta solamente PCIE

    2.0.

- 1 x Alloggi PCI Express 2.0 x1

- 1 x Alloggi PCI

- Supporto di AMD Quad CrossFireX

TM

, 3-Way CrossFireX

TM

 e

  CrossFireX

TM

- Supporto di NVIDIA

®

 Quad SLI

TM

, 3-Way SLI

TM

 e SLI

TM

VGA su scheda

- Supporta Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick Sync

  Video, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD Technology,

  Intel

®

 HD Graphics 2000/3000, Intel

®

 Advanced Vector

  Extensions (AVX)

- Pixel Shader 4.1, DirectX 11 con CPU Intel

®

 Ivy Bridge,

  DirectX 10.1 con CPU Intel

®

 Sandy Bridge

- Pixel Shader 4.1, DirectX 10.1

- Memoria massima condivisa 1759MB (vedi

ATTENZIONE 6

)

98

ASRock  Z68 Extreme7 Gen3  Motherboard

- Quattro opzioni d’output VGA: D-Sub, DVI-D, HDMI e

  DisplayPort (vedi

ATTENZIONE 7

)

- Supporta HDMI 1.4a con risoluzione massima

fi

 no a

  1920x1200 @ 60Hz

- Supporta DVI con risoluzione massima

fi

 no a 1920x1200 @

  60Hz

- Supporta D-Sub con risoluzione massima

fi

 no a 2048x1536 @

  75Hz

- Supporta DisplayPort con risoluzione massima

fi

 no a

  2560x1600 @ 60Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc),

  xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario

  un monitor compatibile HDMI) (vedi

ATTENZIONE 8

)

- Supporto della funzione HDCP con le porte DVI, HDMI e

  DisplayPort

- Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le

  porte DVI, HDMI e DisplayPort

 Audio

- 7.1 CH HD Audio con protezioni contenuti

  (Realtek ALC892 Audio Codec)

- Supporto audio Blu-ray Premium

- Supporto THX TruStudio

TM

LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Supporta Wake-On-LAN

- Supporto di Energy Ef

fi

 cient Ethernet 802.3az

 -

Supporta Dual LAN con funzione teaming

  -

Supporta

PXE

Pannello

 I/O

Panel

posteriore I/O

- 1 x Porta D-Sub

- 1 x Porta DVI-D

- 1 x Porta HDMI

- 1 x DisplayPort

- 1 x Porta ottica SPDIF Out

- 2 x porte USB 2.0 già integrate

- 1 x Connettore eSATA3

- 4 x porte USB 3.0 già integrate

- 2 x porte LAN RJ-45 con LED (LED azione/collegamento e

  LED velocità)

- 1 x porte IEEE 1394

- Connettore HD Audio: cassa posteriore / cassa centrale /

  bassi / ingresso linea / cassa frontale / microfono

                                (vedi

ATTENZIONE 9

)

Italiano

99

ASRock  Z68 Extreme7 Gen3  Motherboard

 SATA3

- 2 x Connettori SATA3 6,0Gb/s Z68 Intel

®

, supporto RAID

  (RAID 0, RAID 1, RAID 10, RAID 5, Intel Rapid Storage e

  tecnologia Intel Smart Response) e delle funzioni NCQ, AHCI

  e “Hot Plug”

- 4 x Connettori SATA3 6,0Gb/s ASM1061 ASMedia, supporto

  delle funzioni NCQ, AHCI e “Hot Plug”

  (il connettore SATA3_A4 è condiviso con la porta eSATA3)

 USB 3.0

- 4 x porte USB 3.0 posteriori amministrate dal controller

  ASMedia ASM1042, supporto di USB 1.0/2.0/3.0

fi

 no a 5Gb/s

- 1 x header USB 3.0 frontale (supporta 2 porte USB 3.0)

  amministrato dal controller ASMedia ASM1042, supporto di

  USB 1.0/2.0/3.0

fi

 no a 5Gb/s

Connettori

- 4 x connettori SATA2 3.0Go/s, sopporta RAID (RAID 0,

  RAID 1, RAID 10, RAID 5, Intel Rapid Storage e tecnologia

  Intel Smart Response) e delle funzioni NCQ, AHCI e “Hot Plug”

- 6 x connettori SATA3 6.0Go/s

- 1 x Collettore modulo infrarossi

- 1 x Connettore modulo infrarosso consumer

- 1 x collettore porta COM

- 1 x connettore HDMI_SPDIF

- 1 x collettore IEEE 1394

- 1 x LED di accensione

- 1 x collettore PS2

- Connettore CPU/Chassis/Alimentazione ventola

- 24-pin collettore alimentazione ATX

- 8-pin connettore ATX 12V

- Collettore alimentazione SLI/XFIRE

- Connettore audio sul pannello frontale

- 4 x Collettore USB 2.0 (supporta 8 porte USB 2.0)

- 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0)

- 1 x Dr. Debug (LED debug con 7 segmenti)

 Interruttore

- 1 x interruttore pulizia CMOS con LED

rapido

- 1 x interruttore di alimentazione con LED

- 1 x interruttore di reset con LED

 BIOS

- 64Mb AMI BIOS

- AMI UEFI Legal BIOS con interfaccia di supporto

- Supporta “Plug and Play”

- Compatibile con ACPI 1.1 wake up events

- Supporta jumperfree

- Supporta SMBIOS 2.3.1

- Regolazione multi-voltaggio CPU Core, IGPU, DRAM, PCH,

  CPU PLL, VTT, VCCSA

Italiano

100

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

 CD di

- Driver, Utilità, Software AntiVirus (versione di prova),

 supporto

  CyberLink MediaEspresso 6.5 Trial, Suite software ASRock

  (Suite CyberLink DVD OEM e Versione demo; Suite

  multimediale ASRock MAGIX - OEM)

Caratteristica

- ASRock Extreme Tuning Utility (AXTU)

speciale

  (vedi

ATTENZIONE 10

)

- ASRock Instant Boot

- ASRock Instant Flash (vedi

ATTENZIONE 11

)

- Caricatore ASRock APP Charger (vedi

ATTENZIONE 12

)

- ASrock SmartView (vedi

ATTENZIONE 13

)

- ASRock XFast USB (vedi

ATTENZIONE 14

)

- ASRock XFast LAN (vedi

ATTENZIONE 15

)

- ASRock XFast Charger (vedi

ATTENZIONE 16

)

- Lucid Virtu

(vedi

ATTENZIONE 17

)

- Tecnologia ASRock On/Off Play (vedi

ATTENZIONE 18

)

- Booster ibrido:

- Stepless control per frequenza del processore

      (vedi

ATTENZIONE 19

)

- ASRock U-COP (vedi

ATTENZIONE 20

)

- Boot Failure Guard (B.F.G.)

- Opzione C.C.O. (Combo Cooler Option)

  (vedi

ATTENZIONE 21

)

- LED notturno

Monitoraggio

- Sensore per la temperatura del processore

Hardware

- Sensore temperatura scheda madre

- Indicatore di velocità per la ventola del CPU/Chassis/

Alimentazione

- Ventola CPU/Chassis silenziosa (permette la regolazione

  automatica della ventola dello chassis in base alla

  temperatura della CPU)

- Ventola CPU/chassis con controllo di varie velocità

- Voltaggio: +12V, +5V, +3.3V, Vcore

Compatibi-

 -

Microsoft

®

 Windows

®

 7 / 7 64 bit / Vista

TM

 / Vista

TM

64 bit / XP /

 lità SO

  XP 64 bit

 Certi

fi

 cazioni

- FCC, CE, WHQL

- Predisposto ErP/EuP (è necessaria l’alimentazione

  predisposta per il sistema ErP/EuP) (vedi

ATTENZIONE 22

)

 * Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com

101

ASRock  Z68 Extreme7 Gen3  Motherboard

ATTENZIONE!

1.  Per il settaggio della “Tecnologia Hyper-Threading”, per favore controllare

pagina 72 del Manuale dell’utente all’interno del CD di supporto.

2.  Questa scheda madre supporta la tecnologia Dual Channel Memory. Prima

di implementare la tecnologia Dual Channel Memory, assicurarsi di leggere

la guida all’installazione dei moduli di memoria, a pagina 16, per seguire

un’installazione appropriata.

3.  Le opzioni di frequenza DDR3 possono dipendere dal processore. Solo le

CPU serie K possono supportare l’overclocking DDR3 su 2133 e 1866.

4.  A causa delle limitazioni del sistema operativo, le dimensioni effettive della

memoria possono essere inferiori a 4GB per l’accantonamento riservato

all’uso del sistema sotto Windows

®

7 / Vista

TM

 / XP. Per Windows

®

 OS con

CPU 64-bit, non c’è tale limitazione.

5.  Se si vuole installare una sola scheda gra

fi

 ca, suggeriamo di installarla

nello slot PCIE2; in tal caso gli slot PCIE1, PCIE4 e PCIE6 verranno disatti-

vati. Inoltre, solo lo slot PCIE2 supporta velocità

fi

 no a Gen 3. Per utilizzare

PCI Express a velocità Gen 3, bisogna installare la CPU Ivy Bridge. Se si

installa la CPU Sandy Bridge, PCI Express opererà soltanto a velocità Gen

2 PCI Express. Fare riferimento a pagina 18 per la corretta installazione.

6.  La dimensione massima della memoria condivisa viene stabilita dal ven-

ditore del chipset ed e‘ soggetta a modi

fi

 cazioni. Prego fare riferimento al

sito internet Intel

®

 per le ultime informazioni.

7.  Si può solo scegliere di usare due dei quattro monitor. I monitor D-Sub,

DVI-D, HDMI e DisplayPort non possono essere abilitati contempora-

neamente. Inoltre, usando l’adattatore DVI a HDMI la porta DVI-D può

supportare le stesse funzioni della porta HDMI.

8.  Le funzioni xvYCC e Deep Color sono supportate solo sotto Windows

®

7 64-bit / 7. La modalità Deep Color sarà abilitata solo se lo schermo

supporta la funzione 12bpc in EDID. La funzione HBR è supportata sotto

Windows

®

 7 64-bit / 7 / Vista

TM

 64-bit / Vista

TM

.

9.  Questa scheda madre supporta l’ingresso stereo e mono per il microfono.

Questa scheda madre supporta le modalità 2 canali, 4 canali, 6 canali e

8 canali per l’uscita audio. Controllare la tavola a pagina 3 per eseguire il

collegamento appropriato.

Italiano

 AVVISO

Si prega di prendere atto che la procedura di overclocking implica dei rischi, come

anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia

Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da

terzi. L’overclocking può in

fl

 uenzare la stabilità del sistema, ed anche provocare

danni ai componenti ed alle periferiche del sistema. La procedura è eseguita a pro

prio rischio ed a proprie spese. Noi non possiamo essere ritenuti responsabili per

possibili danni provocati dall’overclocking.

102

ASRock  Z68 Extreme7 Gen3  Motherboard

10.  L’utilità AXTU (ASRock Extreme Tuning Utility) è uno strumento tutto

in uno per regolare varie funzioni del sistema in un’interfaccia facile da

usare che include monitoraggio hardware, controllo ventola, overclocking,

OC DNA ed IES. Hardware Monitor (Monitoraggio hardware) mostra le

letture principali del sistema. Fan Control (Controllo ventola) mostra la

velocità e la temperatura che possono essere regolate. Overclocking

permette di eseguire l’overclocking della frequenza della CPU per

ottenere le prestazioni ottimali del sistema. OC DNA permette di salvare

le impostazioni OC come un pro

fi

 lo da condividere con gli amici! Gli amici

possono scaricare il pro

fi

 lo OC sul loro sistema operativo per ottenere le

stesse impostazioni OC Il regolatore di tensione di IES (Intelligent Energy

Saver) può ridurre il numero di fasi d’uscita per migliorare l’ef

fi

 cienza

quando i core CPU sono inattivi senza sacri

fi

 care le prestazioni di

computazione. Vistare il nostro per informazioni sulle procedure operative

dell’utilità AXTU (ASRock Extreme Tuning Utility).

 Sito

ASRock:

http://www.asrock.com

11.  ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.

Questo comodo strumento d’aggiornamento del BIOS permette di aggior-

nare il sistema BIOS senza accedere a sistemi operativi come MS-DOS

or Windows

®

. Con questa utilità, si può premere il tasto <F6> durante il

POST, oppure il tasto <F2> nel menu BIOS per accedere ad ASRock In-

stant Flash. Avviare questo strumento e salvare il nuovo

fi

 le BIOS nell’unità

Flash USB, dischetto (disco

fl

 oppy) o disco rigido; poi si può aggiornare il

BIOS con pochi clic, senza preparare altri dischetti (dischi

fl

 oppy) o altre

complicate utilità Flash. Si prega di notare che l’unità Flash USB o il disco

rigido devono usare il File System FAT32/16/12.

12.  Se vuoi un modo rapido e indipendente per caricare i dispositivi Apple,

come iPhone/iPod/iPad Touch, ASRock ha preparato una soluzione

meravigliosa: ASRock APP Charger. Basta installare il driver APP Char-

ger per caricare l’iPhone più rapidamente rispetto al computer, con una

velocità maggiore del 40%. ASRock APP Charger permette di caricare

simultaneamente molti dispositivi Apple in modo rapido e supporta anche il

caricamento continuato quando il PC accede alla modalità di Standby (S1),

Sospensione su RAM (S3), Ibernazione (S4) o Spegnimento (S5). Una

volta installato il driver APP Charger si otterranno prodigi e comodità mai

avuti prima.

 Sito

ASRock:

http://www.asrock.com/Feature/AppCharger/index.asp

13.  SmartView, una nuova funzione di browser Internet, è la pagina iniziale

intelligente di IE che unisce i siti web più visitati, la cronologia, gli amici di

Facebook e il newsfeed in tempo reale in una visione migliorata per una

esperienza Internet più personale. Le schede madri ASRock sono dotate

in modo esclusivo dell’utility SmartView, che consente di mantenersi

sempre in contatto con gli amici. Per utilizzare la funzione SmartView, as-

sicurarsi che la versione del sistema operativo sia Windows

®

 7 / 7 64 bit

/ Vista

TM

 / Vista

TM

 64 bit e che la versione del browser sia IE8. Sito web

ASRock: http://www.asrock.com/Feature/SmartView/index.asp

Italiano

103

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

14.  ASRock XFast USB può accelerare le prestazioni del dispositivo

d’archiviazione USB. Le prestazioni dipendono dalle proprietà del

 dispositivo.

15.  ASRock XFast LAN offre un accesso a Internet più veloce, che compren-

de i seguenti bene

fi

 ci. Priorità alle applicazioni LAN: è possibile con

fi

 gu-

rare la priorità assegnata alle applicazioni in modo ideale e/o aggiungere

nuovi programmi. Minore latenza nei giochi: dopo avere impostato la

priorità dei giochi su un livello più alto, la latenza dei giochi può essere

minore. Con

fi

 gurazione del traf

fi

 co: è possibile seguire video HD su

Youtube e scaricare

fi

 le contemporaneamente. Analisi in tempo reale dei

dati: grazie alla

fi

 nestra di stato, è possibile riconoscere con facilità quali

dati si stanno trasferendo in streaming.

16.  ASRock XFast Charger è la tecnologia migliore e più rapida per caricare

i propri dispositivi mobili da PC. Grazie alla straordinaria porta USB di

XFast Charger, gli utenti sono sicuri di poter godere di un’esperienza

di carica rapida coinvolgente in qualsiasi momento. Oltre ai dispositivi

Apple, è anche in grado di caricare dispositivi smart con standard BC 1.1.

Per maggiori informazioni fare riferimento a pagina 36.

17.  Grazie alla tecnologia Lucid Virtu, è possibile godere dei bene

fi

 ci della

prestazione 3D e del discreto GPU, nonché delle caratteristiche multime-

diali avanzate delle gra

fi

 che 3D Intel

®

.

18.  La tecnologia ASRock On/Off Play consente agli utenti di godere di una

esperienza audio eccezionale tramite i dispositivi audio portatili come i

lettori MP3 o il cellulare sul proprio PC, anche quando il PC è spento (op-

pure in modalità ACPI S5)! Questa scheda madre fornisce inoltre un cavo

audio libero da 3,5 mm (opzionale) che garantisce agli utenti l’ambiente

di elaborazione più comodo.

19.  Anche se questa motherboard offre il controllo stepless, non si consiglia

di effettuare l’overclocking. Frequenze del bus del processore diverse da

quelle raccomandate possono causare instabilità al sistema o danni al

processore e alla scheda madre.

20.  Se il processore si surriscalda, il sistema si chiude automaticamente. Pri-

ma di riavviare il sistema, assicurarsi che la ventolina CPU della scheda

madre funzioni correttamente; scollegare e ricollegare il cavo d’alimen-

tazione. Per migliorare la dissipazione del calore, ricordare di applicare

l’apposita pasta siliconica tra il processore e il dissipatore quando si

installa il sistema.

21.  L’opzione C.C.O. (Combo Cooler Option) fornisce la

fl

 essibilità di impie-

gare tre tipi diversi di dispersori di calore CPU, Socket LGA 775, LGA

1155 e LGA 1156. Notare che non possono essere usate tutte le ventole

CPU 775 e 1156.

22.  EuP, che sta per Energy Using Product (Prodotto che consuma energia) ,

era una normativa emanata dall’Unione Europea che de

fi

 niva il consumo

energetico del sistema completo. In base all’EuP, l’alimentazione totale

del sistema completo deve essere inferiore a 1,00 W quando è spento.

Per soddisfare la norma EuP sono necessari un alimentatore e una sche-

da elettrica predisposti EuP. In base ai suggerimenti Intel l’alimenta

104

ASRock  Z68 Extreme7 Gen3  Motherboard

1.3

Setup dei Jumpers

L’illustrazione mostra come sono settati i jump-

er. Quando il ponticello è posizionato sui pin,

il jumper è “CORTOCIRCUITATO”. Se sui pin

non ci sono ponticelli, il jumper è “APERTO”.

L’illustrazione mostra un jumper a 3 pin in cui il

pin1 e il pin2 sono “CORTOCIRCUITATI” quan-

do il ponticello è posizionato su questi pin.

Jumper

Settaggio del Jumper

Resettare la CMOS

(CLRCMOS1)

(vedi p.2 item 19)

Nota:  CLRCMOS1 permette si azzerare i dati nella CMOS. Per cancellare e ripristinare

i parametri del sistema sulla con

fi

 gurazione iniziale, spegnere il computer e

scollegare il cavo d’alimentazione dalla presa di corrente. Attendere 15 secondi,

poi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su

CLRCMOS1 per 5 secondi. Tuttavia, si consiglia di non cancellare la CMOS

subito dopo avere aggiornato il BIOS. Se si deve azzerare la CMOS quando si

è completato l’aggiornamento del BIOS, è necessario per prima cosa avviare

il sistema e poi spegnerlo prima di eseguire l’azzeramento della CMOS. No-

tare che password, data, ore, pro

fi

 lo utente prede

fi

 nito, 1394 GUID e indirizzo

MAC saranno cancellati solo se è rimossa la batteria della CMOS.

Azzeramen-

to CMOS

Impostazione

prede

fi

 nita

L’interruttore Clear CMOS (Cancella CMOS) ha la stessa funzione del

jumper Clear CMOS.

Italiano

tore predisposto EuP deve soddisfare lo standard secondo cui l’ef

fi

 cienza

energetica in standby di 5 v è più alta del 50% con un consumo di corren-

te di 100 mA. Per la scelta di un’alimentatore predisposto EuP consiglia-

mo di veri

fi

 care ulteriori dettagli con il produttore.

1.4

Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON instal-

lare cappucci per jumper su questi collettori e connettori. L’installazione

di cappucci per jumper su questi collettori e connettori provocherà

danni permanenti alla scheda madre!

105

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

Connettori Serial ATAII

Questi quattro connettori Serial

(SATA2_2_3: vedi p.2  Nr. 13)

ATAII (SATAII) supportano cavi

(SATA2_4_5: vedi p.2  Nr. 14)

dati SATA per dispositivi di

 immagazzinamento

interni.

ATAII (SATAII) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATAII

attuale permette velocità di

 trasferimento

dati

fi

 no a

 3.0

Gb/s.

Connettori Serial ATA3

Questi sei connettori Serial

(SATA3_0_1: vedi p.2  Nr. 12)

ATA3 (SATA3) supportano cavi

(SATA3_A1_A2: vedi p.2  Nr. 10)

dati SATA per dispositivi di

(SATA3_A3_A4: vedi p.2  Nr. 11)

 immagazzinamento

interni.

ATA3 (SATA3) supportano cavi

SATA per dispositivi di memoria

interni. L’interfaccia SATA3

attuale permette velocità di

 trasferimento

dati

fi

 no a

6.0 Gb/s. Se si installa l’HD

sulla porta eSATA con la

connessione I/O sul retro, il

SATA3_A4 interno non

 funziona.

Cavi dati Serial ATA (SATA)

Una o altra estremità del cavo

(Opzionale)

di dati SATA può essere

collegata al disco rigido SATA /

SATAII / SATA3 o al connettore

di SATAII / SATA3 su questa

 cartolina

base.

SA

TA2_5       SA

TA2_3

SA

TA2_4       SA

TA2_2

SA

TA3_1     SA

TA3_A4      SA

TA3_A2

SA

TA3_0     SA

TA3_A3     SA

TA3_A1

Cavo d’alimentazione

Collegare l’estremità nera de

Serial ATA (SATA)

cavo di alimentazione SATA al

(Opzionale)

connettore di alimentazione del

drive. Poi connettete l’estremità

bianca del cavo di alimentazio

ne SATA al connettore power

 dell’alimentatore.

Connettere all’ailmentazio-

ne

dei dischi SATA

Connettere al grup-

po

di alimentazione

106

ASRock  Z68 Extreme7 Gen3  Motherboard

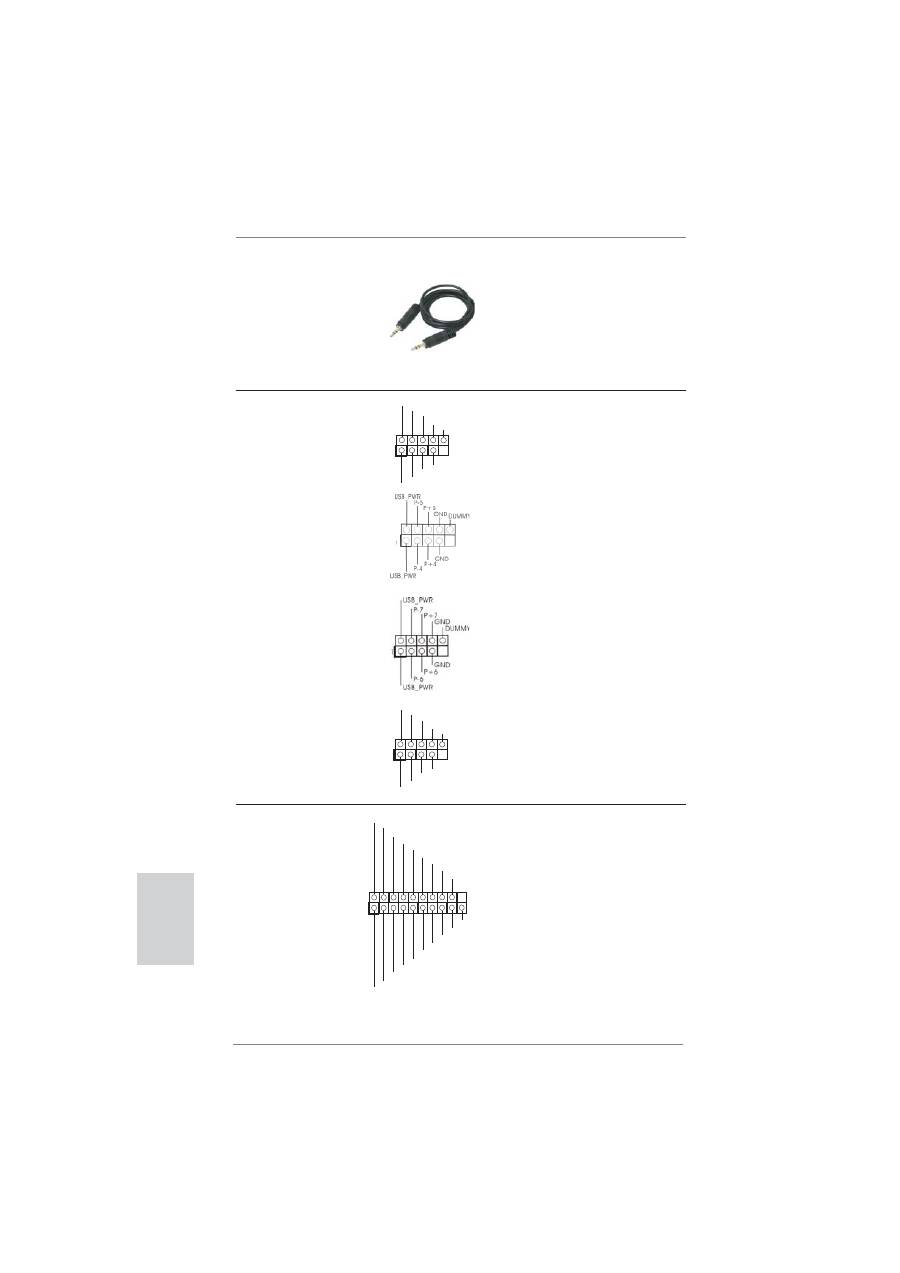

Collettore USB 2.0

Oltre alle due porte USB 2.0

(9-pin USB2_3)

 prede

fi

 nite nel pannello I/O, la

(vedi p.2  Nr. 25)

scheda madre dispone di

quattro intestazioni USB 2.0.

Ciascuna intestazione USB 2.0

supporta due porte USB 2.0.

(9-pin USB4_5)

(vedi p.2  Nr. 26)

(9-pin USB6_7)

(vedi p.2  Nr. 27)

(9-pin USB8_9)

(vedi p.2  Nr. 29)

Collettore USB 3.0

Oltre alle quattro porte USB 3.0

(19-pin USB3_5_6)

standard del pannello I/O,

(vedi p.2  Nr. 9)

questa scheda madre è dotata

di un header USB 3.0 che

supporta due porte USB 3.0.

1

ID

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

Italiano

Cavo audio da 3,5 mm

Una delle estremità del cavo

(Opzionale)

audio da 3,5 mm può essere

collegata ai dispositivi audio

portatili come lettori MP3 o

cellulari, oppure alla porta

Line-in del computer.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

107

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

1. La caratteristica HDA (High De

fi

 nition Audio) supporta il rilevamento dei

    connettori, però il pannello dei cavi sul telaio deve supportare la funzione

    HDA (High De

fi

 nition Audio) per far sì che questa operi in modo corretto.

    Attenersi alle istruzioni del nostro manuale e del manuale del telaio per

    installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio

    del pannello anteriore, come indicato di seguito:

    A. Collegare Mic_IN (MIC) a MIC2_L.

    B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.

    C. Collegare Ground (GND) a Ground (GND).

    D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è

        necessario collegarli per il pannello audio AC’97.

    E. Per attivare il microfono frontale.

    Sistema operativo Windows

®

 XP / XP 64-bit:

    Selezionare “Mixer”. Selezionare “Recorder” (Registratore). Poi, fare

    clic su “FrontMic” (Microfono frontale).

    Sistema operativo Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

 64-bit:

    Andare alla scheda “FrontMic” (Microfono frontale) del pannello di

    controllo Realtek. Regolare la voce “Recording Volume” (Volume

    registrazione).

Connettore audio sul

È un’interfaccia per il cavo del

pannello frontale

pannello audio. Che consente

(9-pin HD_AUDIO1)

connessione facile e controllo

(vedi p.2  Nr. 36)

dei dispositivi audio.

Collettore pannello di sistema

Questo collettore accomoda

(9-pin PANEL1)

diverse funzioni di sistema

(vedi p.2  Nr. 21)

 pannello

frontale.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

ATX+5VSB

IRTX

GND

IRRX

Connettore modulo infrarosso consumer

Questo connettore può essere

(4-pin CIR1)

utilizzato per collegare

(vedi p.2  Nr. 28)

ricevitore remoto.

Collettore modulo infrarossi

Questo collettore supporta

(5-pin IR1)

moduli ad infrarossi optional

(vedi p.2  Nr. 34)

per la trasmissione e la

 ricezione

senza

fi

 li.

1

IRTX

+5VSB

DUMMY

IRRX

GND

108

ASRock  Z68 Extreme7 Gen3  Motherboard

Collettore casse telaio

Collegare le casse del telaio a

(4-pin SPEAKER1)

 questo

collettore.

(vedi p.2  Nr. 22)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

Collegare l’interruttore d’alimentazione, l’interruttore di ripristino,

l’indicatore di stato del sistema del pannello frontale del telaio a questo

header in base all’assegnazione dei pin de

fi

 nita di seguito. Determinare i

pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore d’alimentazione):

Va collegato all’interruttore d’alimentazione del pannello frontale del

telaio. Usando l’interruttore d’alimentazione si può con

fi

 gurare il modo in

cui si spegne il sistema.

RESET (interruttore di ripristino):

Va collegato all’interruttore di ripristino del pannello frontale del telaio.

Premere l’interruttore di ripristino per riavviare il sistema se il computer si

blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all’indicatore di stato d’alimentazione del pannello frontale

del telaio. Il LED è acceso quando il sistema è operativo. Il LED continua

a lampeggiare quando il sistema è in stato di standby S1. Il LED è

spento quando il sistema è in stato di sospensione /ibernazione S3/S4

oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il

LED è acceso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di

un pannello frontale può consistere di: interruttore d’alimentazione,

interruttore di ripristino, LED d’alimentazione, LED attività disco rigido,

casse, eccetera. Quando si collega il modulo del pannello frontale a

questo header, assicurarsi che l’assegnazione dei

fi

 li e dei pin sia fatta

  corrispondere

in

modo

appropriato.

1

PLED+

PLED+

PLED-

Italiano

109

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

Installazione dell’alimentatore ATX a 20 pin

Con questa scheda madre, c’è in dotazione un

connettore elettrico ATX a 24 pin, ma può funzionare lo

stesso se si adotta un alimentatore ATX a 20 pin. Per

usare l’alimentatore ATX a 20 pin, collegare l’alimentatore

con il Pin 1 e il Pin 13.

Connettore alimentazione ATX

Collegare la sorgente

(24-pin  ATXPWR1)

d’alimentazione ATX a questo

(vedi p.2  Nr. 8)

 connettore.

Connettore ventolina CPU

Collegare il cavo della ventolina

(4-pin CPU_FAN1)

CPU a questo connettore e far

(vedi p.2  Nr. 4)

 combaciare

il

fi

 lo nero al pin

 terra.

Sebbene la presente scheda madre disponga di un supporto per ventola

CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in

grado di funzionare anche senza la funzione di controllo della velocità

della ventola. Se si intende collegare la ventola CPU a 3 piedini al

connettore della ventola CPU su questa scheda madre, collegarla ai

  piedini

1-3.

Piedini 1-3 collegati

Installazione della ventola a 3 piedini

Collettori Chassis ed alimentazione ventola

Collegare i cavi della ventola ai

(4-pin CHA_FAN1)

corrispondenti connettori

(vedi p.2  Nr. 31)

facendo combaciare il cavo

nero col pin di terra.

(3-pin CHA_FAN2)

(vedi p.2  Nr. 30)

(3-pin CHA_FAN3)

(vedi p.2  Nr. 46)

(3-pin PWR_FAN1)

(vedi p.2  Nr. 3)

12

 1

24

13

12

 1

24

13

(3-pin CPU_FAN2)

(vedi p.2  Nr. 5)

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

110

ASRock  Z68 Extreme7 Gen3  Motherboard

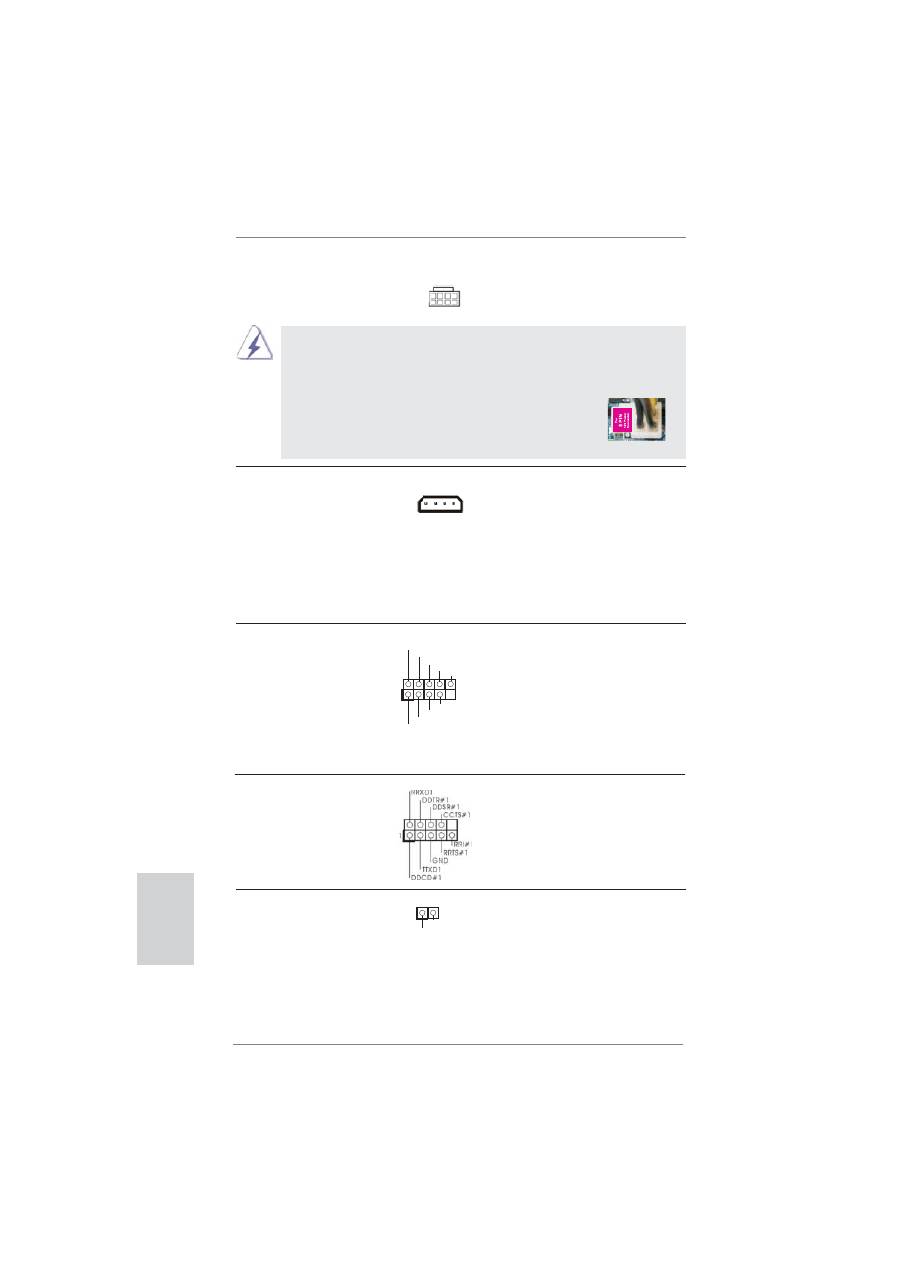

Header HDMI_SPDIF

Header HDMI_SPDIF, con

(2-pin HDMI_SPDIF1)

uscita audio SPDIF su scheda

(vedi p.2  Nr. 37)

HDMI VGA, consente al

sistema di collegare dispositivi

per TV digitale HDMI/proiettori/

LCD . Collegare il connettore

HDMI_SPDIF della scheda

VGA HDMI a questo header.

Collettore porta COM

Questo collettore porta COM è

(9-pin COM1)

utilizzato per supportare il

(vedi p.2  Nr. 35)

modulo porta COM.

Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX

12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una

fornitura elettrica tradizionale a  4-pin ATX 12V. Per usare tale fornitura

elettrica 4-pin ATX 12V, prego collegare la presa elettrica

al Pin 1 e Pin 5.

Installazione elettrica 4-Pin ATX 12V

Connettore ATX 12 V

Collegare un alimentatore ATX

(8-pin  ATX12V1)

12 V a questo connettore.

(vedi p.2  Nr. 1)

8                  5

4                  1

8

        5

4

        1

Intestazione IEEE 1394

Accanto alla porta di default

(9-pin FRONT_1394)

IEEE 1394 sul pannello I/O, e‘

(vedi p.2  Nr. 32)

presente un‘intestazione IEEE

1394 (FRONT_1394) sulla

scheda madre. Questa

intestazione IEEE 1394 puo‘

supportare una porta IEEE

 1394.

Non è necessario usare questo

connettore, però deve essere

collegatoad un connettore

d’alimentazione disco rigido

quando sulla scheda madre

sono installate

contemporaneamente due

schede video.

Connettore alimentazione SLI/XFIRE

(4-pin  SLI/XFIRE_POWER1)

(voir  p.2  Nr. 45)

SPDIFOUT

GND

1

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

Italiano

SLI/XFIRE_POWER1

111

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

1

DATA

CLK

PWR(+5VSB)

GND

PS2 Header

L’header PS2 è utilizzato per

(5-pin SP2_1)

collegare il connettore a 5 pin

(vedi p.2  Nr. 33)

sul cavo del mouse/tastiera

PS/2 + staffa USB 2.0 per

supportare una porta per

 mouse/tastiera

PS/2.

Mouse/tastiera PS/2 + staffa USB 2.0

Questo mouse/tastiera PS/2

+ staffa USB 2, è in grado

di supportare una porta per

mouse/tastiera PS/2 e due por

te USB 2.0 aggiuntive oltre

al pannello I/O. Collegare il

connettore a 5 pin sul cavo

della staffa all’header PS2,

quindi collegare il

connettore a 9 pin sul cavo

della staffa all’header USB 2.0

(USB2_3, USB4_5, USB6_7 o

 USB8_9)

e

fi

 ssare la staffa allo

chassis con le apposite viti.

112

ASRock  Z68 Extreme7 Gen3  Motherboard

Italiano

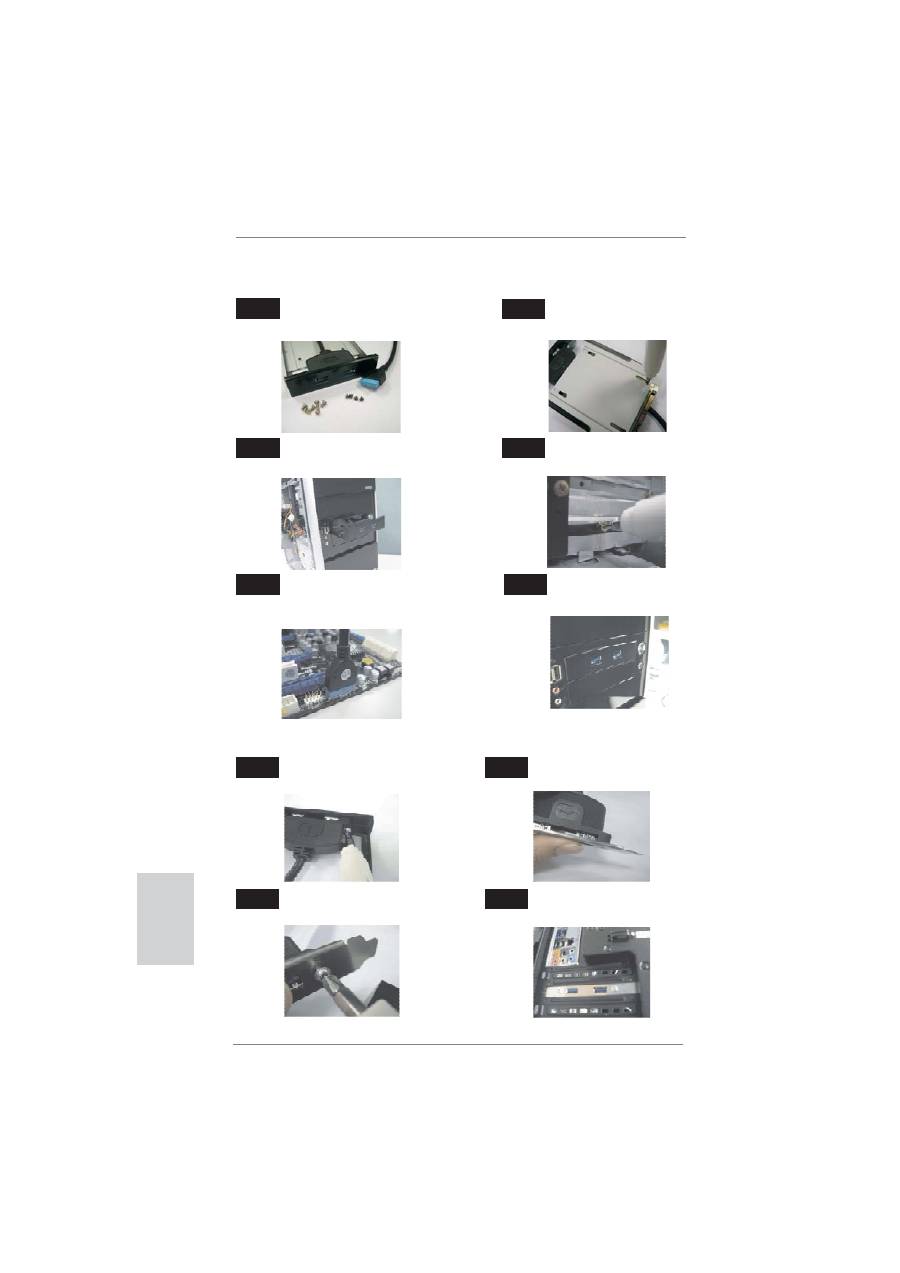

Guida di installazione del supporto USB 3.0 posteriore

Collegare il cavo USB 3.0 e il

supporto USB 3.0 posteriore.

Svitare le due viti dal pannello USB 3.0

anteriore.

Inserire il supporto USB 3.0

posteriore nel telaio.

Avvitare le due viti nel supporto USB 3.0

posteriore.

Punto

1

Punto

4

Punto

2

Punto

3

Guida all’installazione del pannello frontale USB 3.0

Installare il pannello frontale USB 3.0

nell’alloggio unità 2,5” del telaio.

Il pannello frontale USB 3.0 è pronto

all’uso.

Collegare il cavo del pannello frontale

USB 3.0 al connettore USB 3.0 (USB3_5_6)

della scheda madre.

Fissare il pannello frontale USB 3.0

all’alloggio unità usando sei viti telaio.

Preparare il pannello frontale USB 3.0 fornito

in dotazione, quattro viti HDD e sei viti telaio.

Punto

1

Fissare l’unità HDD/SSD 2,5” al pannello

frontale USB 3.0 usando quattro viti HDD.

Punto

3

Punto

5

Punto

2

Punto

4

Punto

6

113

ASRock  Z68 Extreme7 Gen3  Motherboard

1.5

Interruttori rapidi

Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione, interrut-

tore di reset e interruttore pulizia CMOS, che consentono agli utenti di accendere /

spegnere rapidamente o cancellare i valori CMOS.

Interruttore

(PWRBTN)

(vedi p.2  Nr. 17)

L’interruttore di pulizia CMOS è

un interruttore rapido che

consente agli utenti di cancellare

velocemente i valori CMOS.

Interruttore di reset

(RSTBTN)

(vedi p.2  Nr. 16)

Interruttore pulizia CMOS

(CLRCBTN)

(vedi p.2  Nr. 23)

L’interruttore di alimentazione è

un interruttore rapido che

consente agli utenti di

accendere/spegnere

rapidamente il sistema.

L’interruttore di reset è un

interruttore rapido che consente

agli utenti di resettare

rapidamente il sistema.

RESET

clr

CMOS

Italiano

o

D.
