ASRock Z68 Extreme7 Gen3: 1. 主機板簡介

227

ASRock  Z68 Extreme7 Gen3  Motherboard

1. 主機板簡介

謝謝你採用了華擎 Z68 Extreme7 Gen3 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 ,

穩定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指

導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。

由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另

行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最

新的顯示卡和 CPU 支援列表。

華擎網址：http://www.asrock.com

如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用

機種的規格訊息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎 Z68 Extreme7 Gen3 主機板

(ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 )

華擎 Z68 Extreme7 Gen3 快速安裝指南

華擎 Z68 Extreme7 Gen3 支援光碟

六條 Serial ATA(SATA) 數據線 ( 選配 )

兩條 Serial ATA(SATA) 硬碟電源線 ( 選配 )

一條 3.5mm 音訊線（選配）

一塊 I/O 擋板

一個前置 USB 3.0 面板

四個硬碟螺絲

六個機殼螺絲

一個後USB 3.0托架

一張華擎 SLI_Bridge_2S 卡

一張華擎 3-Way SLI-2S2S Bridge 卡

一張 PS/2 滑鼠／鍵盤 + USB 2.0 Bracket

ASRock提醒您

ASRock提醒您...

若要在Windows

®

7 / 7 64位元 / Vista

TM

/ Vista

TM

64位元中發揮更好的效

能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的

詳細資訊，請參閱支援光碟中的「使用者手冊」。

繁體中文

228

ASRock  Z68 Extreme7 Gen3  Motherboard

1.2 主機板規格

 架構

- ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 公分 X 24.4 公分

- 頂級黃金電容器設計（百分百日本製造的高品質導電高分子電

  容器）

 處理器

- 支援第二代 Intel

®

 Core

TM

 i7 / i5 / i3 處理器 (LGA1155 腳位 )

- 高級 V8 + 4 電源相位設計

- 支援 Intel

®

 Turbo Boost 2.0 技術

- 支援 K 系列解除鎖定 CPU

- 支援 Hyper-Threading 技術（詳見警告 1）

 晶片組

- Intel

®

 Z68

 系統記憶體

- 支援雙通道 DDR3 記憶體技術（見警告 2）

- 4 個 DDR3 DIMM 插槽

- 支援 DDR3 2133( 超頻 )/1866( 超頻 )/1600/1333/1066

  non-ECC、un-buffered 記憶體（見警告 3）

- 最高支援 32GB 系統容量（見警告 4）

- 支援 Intel

®

 Extreme Memory Profile(XMP)

 擴充插槽

- 5 x PCI Express x16 個插槽（PCIE 3.0* x16 (PCIE2) 單

  通道模式，PCIE 2.0 x16 (PCIE1) / PCIE 2.0 x16 (PCIE4)

  雙通道模式，或 PCIE 2.0 x16 (PCIE1) / PCIE 2.0 x8

  (PCIE4) / PCIE 2.0 x8 (PCIE6) 三通道模式；PCIE5： PCIE

  2.0 x4 模式）( 見警告 5）

  * PCIE 3.0 僅適用 Intel

®

 Ivy Bridge CPU。 Intel

®

 Sandy

    Bridge CPU 僅支援 PCIE 2.0。

- 1 x PCI Express x1 插槽

- 1 x PCI 插槽

- 支援 AMD Quad CrossFireX

TM

, 3-Way CrossFireX

TM

和

  CrossFireX

TM

技術

- 支援 NVIDIA

®

 Quad SLI

TM

, 3-Way SLI

TM

和 SLI

TM

技術

 內建顯示

- 支援 Intel

®

 HD Graphics 內建視覺技術 (Built-in

  Visuals)：Intel

®

 Quick Sync Video、Intel

®

 InTru

TM

 3D、

  Intel

®

 Clear Video HD Technology、Intel

®

 HD Graphics

  2000/3000、Intel

®

 Advanced Vector Extensions (AVX)

- Pixel Shader 4.1 技術、Intel

®

 Ivy Bridge CPU 支援

  DirectX 11、Intel

®

 Sandy Bridge CPU 支援 DirectX 10.1

- 最大共享記憶體 1759MB（見警告 6）

- 支援四個 VGA 輸出選項 :D-Sub、DVI-D、HDMI 和 DisplayPort

  ( 詳見警告 7）

- 支援 HDMI 1.4a, 最高解析度達 1920x1200 @ 60Hz

- 支援 DVI, 最高解析度達 1920x1200 @ 60Hz

- 支援 D-Sub, 最高解析度達 2048x1536 @ 75Hz

- 支援 DisplayPort, 最高解析度達 2560x1600 @ 60Hz

繁體中文

229

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

- 支援 HDMI, 可支援 Auto Lip Sync、Deep Color (12bpc)、

  xvYCC 與 HBR( 高位元率音效 )( 需具備相容 HDMI 的銀幕 )

  ( 詳見警告 8）

- DVI、HDMI 和 DisplayPort 接口支援 HDCP 功能

- DVI、HDMI 和 DisplayPort 接口可播放 1080p 藍光光碟 (BD) /

  HD-DVD 光碟

 音效

- 7.1 聲道高清晰音效 , 支援內容保護功能

  (Realtek ALC892 音效編解碼器 )

- 支援高級藍光音效

- 支援 THX TruStudio

TM

 網路功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支援網路喚醒（Wake-On-LAN）

- 支援 Energy Efficient Ethernet 802.3az

- 具備網路彙整 (Teaming) 功能 , 支援雙網路 (Dual LAN)

- 支援 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 D-Sub 接口

 ( 後背板輸入 /

- 1 個 DVI-D 接口

 輸出接口 )

- 1 個 HDMI 接口

- 1 個 DisplayPort 接口

- 1 個光纖 SPDIF 輸出接口

- 2 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 4 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 1 個 IEEE 1394 接口

- 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入

  / 前置喇叭 / 麥克風 ( 見警告 9)

 SATA3

- 2 x Intel

®

 Z68 的 SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0,

  RAID 1, RAID 10, RAID 5, Intel Rapid Storage 和 Intel

  Smart Response 技術 ), NCQ, AHCI 和熱插拔功能

- 4 x ASMedia ASM1061 的 SATA3 6.0Gb/s 接頭，支援 NCQ,

  AHCI 和熱插拔功能 (SATA3_A4 接頭和 eSATA3 接口共享資源 )

 USB 3.0

- 4 x ASMedia ASM1042 的後置 USB 3.0 接頭，支援 USB 1.0

　/2.0/3.0 到 5Gb/s

- 1 x ASMedia ASM1042 的前置 USB 3.0 接頭 ( 支援 2 個

  USB 3.0 接頭 )，支援 USB 1.0/2.0/3.0 到 5Gb/s

 接頭

- 4 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1,

  RAID 10, RAID 5, Intel Rapid Storage 和 Intel Smart

  Response 技術 ), NCQ, AHCI 和熱插拔功能

230

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

- 6 x SATA3 6.0Gb/s 接頭

- 1 x 紅外線模組接頭

- 1 x 消費性紅外線模組插座

- 1 x 序列埠

- 1 x HDMI_SPDIF 接頭

- 1 x IEEE 1394 接頭

- 1 x 電源指示燈接頭

- 1 x PS2 接頭

- CPU/ 機箱 / 電源風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- SLI/XFire 電源接頭

- 前置音效接頭

- 4 x USB 2.0 接頭 ( 可支援 8 個額外的 USB 2.0 接口 )

- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )

- 1 x Dr. Debug (7 段顯示器偵錯 LED)

 快速開關

- 1 個 LED CMOS 數據清除開關

- 1 個 LED 電源開關

- 1 個 LED 重置開關

 BIOS

- 64Mb AMI BIOS

- AMI UEFI Legal BIOS ( 支援 GUI)

- 支援即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支援喚醒功能

- 支援 jumperfree 免跳線模式

- CPU 核心、IGPU、DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功

  能調節

 支援光碟

- 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎軟體套餐 (CyberLink DVD

  Suite - OEM 試用版 ; 華擎 MAGIX 多媒體套餐 - OEM)

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 10）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 11）

- 華擎 APP Charger（見警告 12）

- 華擎 SmartView（見警告 13）

- 華擎 XFast USB（見警告 14）

- 華擎 XFast LAN（見警告 15）

- 華擎 XFast 充電器 ( 見警告 16）

- Lucid Virtu（見警告 17）

- 華擎 On/Off Play 技術（見警告 18）

- Hybrid Booster( 安心超頻技術 ):

  - 支援 CPU 無級頻率調控（見警告 19）

  - ASRock U-COP（見警告 20）

231

ASRock  Z68 Extreme7 Gen3  Motherboard

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步

超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會

導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻

可能導致的損壞不承擔責任。

    警告！

1、 關於“Hyper-Threading Technology＂的設置，請參考 CD 光碟中的“User

Manual＂( 使用手冊 , 英文版 ) 第 72 頁。

2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為

能正確安裝，請確認您已經閱讀了第 16 頁的記憶體安裝指南。

3、 DDR3 頻率選項取決於處理器。只有 K 系列 CPU 能夠支援 DDR3 超頻至 2133

及 1866。

4、 由於作業系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際記憶體容量可能小於 4GB。對於 Windows

®

 作業系統搭配 64 位元  C P U

來說 , 不會存在這樣的限制。

5、 如果您只打算安裝一張圖形卡，建議將其安裝在  P C I E2  插槽，在此情況

下，PCIE1、PCIE4、PCIE6  插槽都會停用。  此外，僅  PCIE2  插槽可支援

Gen  3  速度。  若要以  Gen  3  速度執行  PCI  Express，請務必安裝  Ivy

Bridge CPU。 如果安裝 Sandy Bridge CPU，則僅會以 PCI Express Gen

2 速度執行 PCI Express。 如需正確安裝方式，請參閱第 18 頁。

6、 最大共享記憶體大小由晶片組廠商定義並且可能更改。請查閱 Intel

®

網站

了解最新訊息。

7、 您只能從四種銀幕中選擇兩種使用。D-Sub、DVI-D、HDMI 與 DisplayPort

銀幕不能同時使用。此外 , 使用 D V I 轉 H D M I 轉接頭 , 可使 D V I - D 接口具

有與 HDMI 接口一樣的功能。

繁體中文

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 組合散熱片選項 (C.C.O.)（見警告 21）

- 晚安 LED 指示燈

 硬體監控

- CPU 溫度偵測

- 主機板溫度偵測

- CPU/ 機箱 / 電源風扇轉速計

- CPU/ 機箱靜音風扇 ( 可透過 CPU 溫度自動調節機箱的風扇速

  度 )

- CPU/ 機箱風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

 操作系統

- Microsoft

®

 Windows

®

 7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元

 認證

- FCC, CE, WHQL

- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

 （見警告 22）

 * 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

232

ASRock  Z68 Extreme7 Gen3  Motherboard

8、 只有 Windows

®

  7  64 位元 /7 可支持 xvYCC 與 Deep  Color。只有當銀幕在

EDID 中支援 12bpc 時 ,Deep  Color 模式才會被開啟。只有 Windows

®

  7  64

位元 /7/Vista

TM

64 位元 /Vista

TM

支援 HBR。

9、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音

效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。

請參閱第 3 頁的表格瞭解正確的連接方式。

10、 ASRock  Extreme  Tuning  Utility  (AXTU) 是一款多合一的工具，易於操

作的使用者介面便於微調不同的系統功能（例如：Hardware  Monitor、

Fan  Control、Overclocking、OC  DNA 及 IES）。Hardware  Monitor 可顯

示系統的主要讀數；Fan  Control 可顯示並可供您調整風扇速度及溫度；

Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，

您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設

定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intelligent

Energy Saver)，當 CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量

以改善效率，並可兼顧運算效能。有關 ASRock  Extreme  Tuning  Utility

(AXTU) 的操作程序說明，請造訪 ASRock 網站。

華擎網站：http://www.asrock.com

11、 華擎 Instant  Flash 是一個內建於 Flash  ROM 的 BIOS 更新工具程式。這

個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或

Windows

®

) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或

在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程式。

啟動這一程式後 , 只需把新的 B I O S 文件保存在隨身碟、磁盤或硬碟中 ,

輕鬆點選滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其

他複雜的更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。

12、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP  Charger。

只需安裝 APP  Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP  Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可

以在電腦進入待命 ( S1)、待命 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續

為設備充電。只需安裝了 APP  Charger 驅動程式 , 您立刻就能擁有非凡的

充電體驗。

13、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合

了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全

數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功

能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友

保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為

Windows

®

  7  /  7  64 位元  /  Vista

TM

  /  Vista

TM

  64 位元，而且您的瀏覽器

版本是 IE8。ASRock 網站：http://www.asrock.com/Feature/SmartView/

index.asp

14、 華擎 XFast USB 可提升 USB 儲存裝置的效能（效能可能須視裝置特性而定）。

15、 華擎 XFast LAN 可提供更快的互聯網連接，包含以下諸多優勢。局域網優先

應用：您可以設置理想的優先應用程式，並可以添加新程式。減少遊戲延遲：

在設置優先級更高的網路遊戲時，可降低遊戲中的延遲。流量定形：您可以

在觀看 Youtube 高解析影片的同時還進行文件下載。及時分析您的數據：透

過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數據流。

繁體中文

233

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

16、 ASRock XFast 充電器是兼具充電效率與速度的科技產品，可協助您透過電

腦為行動裝置充電。 採用一流的 XFast 充電器 USB 連接埠，保證使用者

隨時都能體驗充電的極速快感。 除了 Apple 設備外，同時也可為 BC 1.1

標準智慧型裝置充電。 如需詳細資訊，請參閱第 36 頁。

17、 藉由 Lucid Virtu 技術，可同時享有獨立 GPU 顯卡所帶來的 3D 效能，以及

Intel

®

 HD 圖形的先進媒體功能。

18、 華擎 On/Off  Play 技術可讓使用者享受攜帶式音訊裝置的絕妙音訊體驗，

例如連接至 PC 的 MP3 播放機或手機，甚至在 PC 關機時（或在 ACPI S5 模式）

也能享受！此主機板亦提供免費的 3.5m m 音訊線（選購），以確保使用者

身處於最便利的運算環境內。

19、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準

C P U 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 C P U 和

主機板。

20、 當檢測到 C P U 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主機板上的 C P U 風扇是否正常運轉並拔出電源線，然後再將它插回。

為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。

21、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的

CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的

775 和 1156 CPU 風扇都支援此功能。

22、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗

電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗

必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和

支援 EuP 的電源供應器。根據 Intel

®

的建議 , 支援 EuP 的電源供應器必須

符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供

應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。

234

ASRock  Z68 Extreme7 Gen3  Motherboard

默認設置

清除 CMOS

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接＂。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路＂。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接＂。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 19 項 )

註：

C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設

定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳

線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除

CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS

清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者

預設設定檔、1394 GUID 及 MAC 位址才會清除。

Clear CMOS開關的功能與Clear CMOS跳線相同。

繁體中文

235

ASRock  Z68 Extreme7 Gen3  Motherboard

Serial ATA (SATA)

請將 SATA 電源線黑色的一端

電源線

連接到 SATA 驅動器的電源接

( 選配 )

口。然後將 SATA 電源線白色

的一端連接到電源適配器的

電源接口。

3.5mm 音訊線

您可選擇 3.5mm 音訊線的任一端

( 選配 )

接至攜帶式音訊裝置，例如 MP3

播放機及行動電話，或 PC 的線

路輸入 (Line-in) 連接埠。

繁體中文

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATAII/SATA3 硬

( 選配 )

碟或者主機板上的 SATAII/

SATA3 接口。

Serial ATAII 接口

這裡有四組 Serial ATAII

(SATA2_2_3: 見第 2 頁第 13 項 )

(SATAII) 接口支援 SATA 數據

(SATA2_4_5: 見第 2 頁第 14 項 )

線作為內部儲存設置。

目前 SATAII 界面理論上

可提供高達 3.0Gb/s 的數據

傳輸速率。

Serial ATA3 接口

這裡有六組 Serial ATA3

(SATA3_0_1: 見第 2 頁第 12 項 )

(SATA3) 接口支援 SATA 數據

(SATA3_A1_A2: 見第 2 頁第 10 項 )

線作為內部儲存設置。

(SATA3_A3_A4: 見第 2 頁第 11 項 )

目前 SATA3 界面理論上

可提供高達 6.0Gb/s 的數據傳輸

速率。若在後方 I/O 的 eSATA

連接埠安裝硬碟，內部

SATA3_A4 將失去作用。

1.4 接頭

此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。

跳線帽不正確的放置將會導致主機板的永久性損壞 !

接頭

圖示

說明

連接到電源

適配器

連接到 SATA 硬碟

電源接口

SA

TA2_5       SA

TA2_3

SA

TA2_4       SA

TA2_2

SA

TA3_1     SA

TA3_A4      SA

TA3_A2

SA

TA3_0     SA

TA3_A3     SA

TA3_A1

236

ASRock  Z68 Extreme7 Gen3  Motherboard

消費性紅外線模組插座

此插座可用於連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 28 項 )

繁體中文

USB 2.0 擴充接頭

除了位於 I/O 面板的兩個

(9 針 USB2_3)

USB 2.0 接口之外，這款

( 見第 2 頁第 25 項 )

主機板有四組 USB 2.0 接

針。每組 USB 2.0 接針可以

支援兩個 USB 2.0 接口。

(9 針 USB4_5)

( 見第 2 頁第 26 項 )

(9 針 USB6_7)

( 見第 2 頁第 27 項 )

(9 針 USB8_9)

( 見第 2 頁第 29 項 )

USB 3.0 擴充接頭

除了位於 I/O 面板的四個

(19 針 USB3_5_6)

USB 3.0 接口之外，這款

( 見第 2 頁第 9 項 )

主機板有一組 USB 3.0 接

針。這組 USB 3.0 接針可以

支援兩個 USB 3.0 接口。

紅外線模組接頭

這個接頭支援一個選配的模

(5 針 IR1)

組 , 可用來無線傳輸和接收紅

( 見第 2 頁第 34 項 )

外線。

1

ID

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

237

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

系統面板接頭

可接各種不同燈，電源開關及

(9 針 PANEL1)

重啟鍵等各種連線。

( 見第 2 頁第 21 項 )

前置音效接頭

可以方便連接音效設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 36 項 )

          1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到

AC＇97 音效面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元作業系統中 :

選擇＂Mixer＂。選擇＂Recorder＂

。接著點選＂FrontMic＂。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元作業系

統中 :

在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording

Volume＂。

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀

態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。

RESET( 重開開關 ):

連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可

按下重開開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待

命模式或關機 (S5) 模式時 , 此指示燈熄滅。

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

238

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 22 項 )

機箱 , 電源風扇接頭

請將風扇連接線接到這個接

(4 針 CHA_FAN1)

頭， 並 讓 黑 線 與 接 地 的 針 腳

( 見第 2 頁第 31 項 )

相接。

(3 針 CHA_FAN2)

( 見第 2 頁第 30 項 )

(3 針 CHA_FAN3)

( 見第 2 頁第 46 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 3 項 )

電源指示燈接頭

請將機箱電源指示燈連接到

(3 針 PLED1)

此接頭，以指示系統電源狀

( 見第 2 頁第 20 項 )

態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 4 項 )

相接。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

HD LED( 硬碟活動指示燈 ):

連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模組一般由電源開關、

重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機

箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

1

PLED+

PLED+

PLED-

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

239

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

SLI/XFIRE 電源接頭

一般不需要使用這個接頭，

(4 針 SLI/XFIRE_POWER1)

但是如果主機板上同時插入兩

( 見第 2 頁第 45 項 )

張顯示卡時，請將它連接到硬

碟電源接口。

IEEE 1394 接口

除了位於 I/O 面板的一個默

(9 針 FRONT_1394)

認 IEEE 1394 接口之外，這

( 見第 2 頁第 32 項 )

款主機板有一組 IEEE 1394

接針。這組 IEEE 1394 接針

可支援一個 IEEE 1394 接口。

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 8 項 )

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使

用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順

著 Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的

4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請

順著 Pin 1 和 Pin 5 插上電源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 電源接口

請注意，必需將帶有 ATX 12V

(8 針 ATX12V1)

插頭的電源供應器連接到這個

( 見第 2 頁第 1 項 )

插座，這樣就可以提供充足的

電力。如果不這樣做，就會導

致供電故障。

12

 1

24

13

12

 1

24

13

8                  5

4                  1

8

        5

4

        1

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

(3 針 CPU_FAN2)

( 見第 2 頁第 5 項 )

SLI/XFIRE_POWER1

240

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

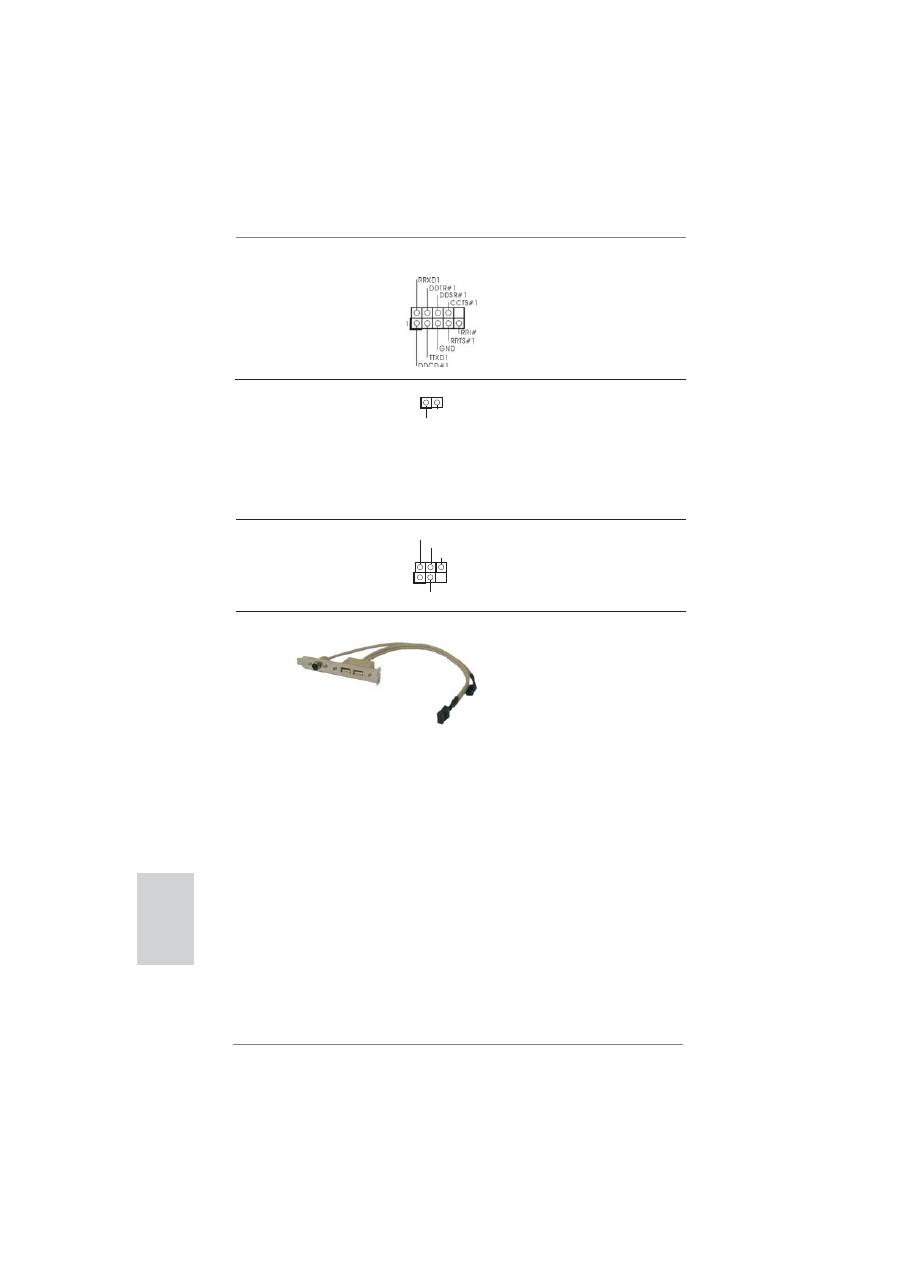

序列埠

這個序列埠 COM1 支援一個序

(9 針 COM1)

列埠的裝置。

( 見第 2 頁第 35 項 )

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音 效 輸 出 至 H D M I 顯 示 卡， 支

( 見第 2 頁第 37 項 )

援將電腦連接至帶 HDMI 的數

位電視 / 投影機 / 液晶銀幕等

設備。請將 HDMI 顯示卡的

HDMI_SPDIF 接口連接到這個

接頭。

SPDIFOUT

GND

1

1

DATA

CLK

PWR(+5VSB)

GND

PS2 插座

PS2 插座可連接 PS/2 滑鼠／鍵

(5 針 PS2_1)

盤 + USB 2.0 Bracket 纜線上

( 見第 2 頁第 33 項 )

的 5 針腳接頭，並支援一個

PS2 滑鼠／鍵盤連接埠。

PS/2 滑鼠／鍵盤 + USB 2.0 Bracket

除 I/O 面板外，此 PS/2 滑鼠

／鍵盤 + USB 2.0 Bracket 可

多支援一個 PS2 滑鼠／鍵盤連

接埠及二個額外的 USB 2.0 連

接埠。 請將背板纜線上的 5

針腳接頭連接至 PS2 插座，

並將背板纜線上的 9 針腳接頭

連接到 USB 2.0 插座（USB2_3、

USB4_5、USB6_7 或 USB8_9），

然後使用螺絲將背板固定在機殼

上。

241

ASRock  Z68 Extreme7 Gen3  Motherboard

繁體中文

前USB 3.0面板安裝指南

將前USB 3.0面板裝入底座的 2.5 吋磁碟機槽

中。

步驟

步驟 3

步驟

步驟 4

前USB 3.0面板隨即可供使用。

將前USB 3.0纜線插入主機板上的USB 3.0座

(USB3_5_6)。

步驟

步驟 5

步驟

步驟 6

用六顆機殼螺絲，將 USB 3.0

前面板鎖至硬碟槽內。

備妥搭售的 USB 3.0 前面板、四顆硬碟螺絲

及六顆機殼螺絲。

用四顆硬碟螺絲，將 2.5＂硬碟／

固態硬碟鎖至 USB 3.0 前面板上。

步驟

步驟 1

步驟

步驟 2

將後USB 3.0托架放入底座中。

將兩顆螺絲鎖回後USB 3.0托架。

步驟

步驟 3

步驟

步驟 4

後USB 3.0托架安裝指南

將USB 3.0纜線和後USB 3.0托

架放在一起。

鬆開前USB 3.0面板上的兩顆螺絲。

步驟

步驟 1

步驟

步驟 2

242

ASRock  Z68 Extreme7 Gen3  Motherboard

1.5 快速開關

本主機板有三個快速開關 : 電源開關 , 重置開關與 C M O S 數據清除開關 , 可讓用戶快

速開啟 / 關閉或重置系統 , 或者清除 CMOS 中的數據。

電源開關

電源開關是一種快速開關 , 可

(PWRBTN)

讓用戶快速開啟 / 關閉系

( 見第 2 頁第 17 項 )

統。

重置開關

重置開關是一種快速開關 , 可

(RSTBTN)

讓用戶快重置系統。

( 見第 2 頁第 16 項 )

CMOS 數據清除開關

CMOS 數據清除開關是一種快

(CLRCBTN)

速開關 , 可讓用戶快速清除

( 見第 2 頁第 23 項 )

CMOS 中的數據。

RESET

clr

CMOS

繁體中文
