ASRock Z68 Extreme7 Gen3: 1. Introduction

77

ASRock  Z68 Extreme7 Gen3  Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock

Z68 Extreme7 Gen3

, une carte

mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle

offre des performances excellentes et une conception robuste conformément à

l’engagement d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

 noti

fi

 cation. Au cas où n’importe qu’elle modi

fi

 cation intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock,   http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

Z68 Extreme7 Gen3

(Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm)

Guide d’installation rapide ASRock

Z68 Extreme7 Gen3

CD de soutien ASRock

Z68 Extreme7 Gen3

Six câbles de données de série ATA (SATA) (en option)

Deux câble d’alimentation de série ATA (SATA) HDD (en option)

Un Câble audio 3,5mm (en option)

Un I/O Panel Shield

Un panneau avant USB 3.0

Quatre HDD vis

Six châssis vis

Un support arrière USB 3.0

Un carte 2S_Pont_ASRock SLI

Un carte pont à trois voies SLI-2S2S ASRock

Un support pour souris/clavier PS/2 + USB 2.0

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

7 / 7 64 bits

/ Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer l'option BIOS

dans Con

fi

 guration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

78

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

1.2 Spécifications

 Format

- Facteur de forme ATX:

  12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Design de condensateur Premium Gold (condensateurs

  polymère conducteur de qualité supérieure 100% fabriqués

  au Japon)

 CPU

- Prend en charge les processeurs Intel

®

 Core

TM

 i7 / i5 / i3 de

  deuxième génération dans l’ensemble LGA1155

- Conception avancée V8 + 4 Power Phase

- Prend en charge la technologie Intel

®

 Turbo Boost 2.0

- Prise en charge des unités centrales non verrouillées de

  série K

- Prise en charge de la technologie Hyper-Threading

  (voir

ATTENTION 1

)

 Chipsets

- Intel

®

 Z68

 Mémoire

- Compatible avec la Technologie de Mémoire à Canal

  Double (voir

ATTENTION 2

)

    - 4 x slots DIMM DDR3

- Supporter DDR3 2133(OC)/1866(OC)/1600/1333/1066

  non-ECC, sans amortissement mémoire (voir

ATTENTION 3

)

- Capacité maxi de mémoire système: 32GB

  (voir

ATTENTION 4

)

- Prend en charge le pro

fi

 l de mémoire extrême Intel

®

 (XMP)

 Slot d’extension

- 5 x emplacements PCI Express x16 (unique en mode PCIE

  3.0* x16 (PCIE 2.0), double en mode PCIE 2.0 x16 (PCIE1)

  / PCIE 2.0 x16 (PCIE4), ou triple en mode PCIE 2.0 x16

  (PCIE1) / PCIE 2.0 x8 (PCIE4) / PCIE 2.0 x8 (PCIE6) ;

  PCIE5 : mode PCIE 2.0 x4) (voir

ATTENTION 5

)

  * PCIE 3.0 n’est pris en charge qu’avec le processeur

    Intel

®

 Ivy Bridge. Avec le processeur Intel

®

 Sandy Bridge, s

    eul PCIE 2.0 est pris en charge.

- 1 x slot PCI Express 2.0 x1

- 1 x slot PCI

- Prend en charge AMD Quad CrossFireX

TM

, 3-Way

  CrossFireX

TM

 et CrossFireX

TM

- Prend en charge NVIDIA

®

 Quad SLI

TM

, 3-Way SLI

TM

 et SLI

TM

 VGA sur carte

- Supporte Intel

®

 HD Graphics Built-in Visuals: Intel

®

 Quick

  Sync Video, Intel

®

 InTru

TM

 3D, Intel

®

 Clear Video HD

  Technology, Intel

®

 HD Graphics 2000/3000, Intel

®

 Advanced

  Vector Extensions (AVX)

79

ASRock  Z68 Extreme7 Gen3  Motherboard

- Pixel Shader 4.1, DirectX 11 avec CPU Intel

®

 Ivy Bridge,

  DirectX 10.1 avec CPU Intel

®

 Sandy Bridge

- nuanceur de pixels 4.1, DirectX 10.1

- mémoire partagée max 1759MB (voir

ATTENTION 6

)

 -

Quatre options de sortie VGA: D-Sub, DVI-D, HDMI et

  DisplayPort (voir

ATTENTION 7

)

- Prend en charge le HDMI 1.4a avec une résolution

  maximale jusqu’à 1920x1200 @ 60Hz

- Prend en charge le DVI avec une résolution maximale

  jusqu’à 1920x1200 @ 60Hz

- Prend en charge le D-Sub avec une résolution maximale

  jusqu’à 2048x1536 @ 75Hz

- Prend en charge le DisplayPort avec une résolution

  maximale jusqu’à 2560x1600 @ 60Hz

- Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et

  HBR (High Bit Rate Audio : Audio à haut débit binaire) avec

  HDMI (Moniteur compatible HDMI requis)

  (voir

ATTENTION 8

)

- Prise en charge de la fonction HDCP avec ports DVI, HDMI

  et DisplayPort

- Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec

  ports DVI, HDMI et DisplayPort

 Audio

- 7,1 CH HD Audio avec protection de contenu

  (Realtek ALC892 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Support du Wake-On-LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

 -

Prend en charge le Dual LAN avec la fonction Teaming

  (pairage)

- Supporte PXE

 Panneau arrière

I/O Panel

- 1 x port D-Sub

- 1 x port DVI-D

- 1 x port HDMI

- 1 x DisplayPort

- 1 x Port de sortie optique SPDIF

- 2 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

Français

80

ASRock  Z68 Extreme7 Gen3  Motherboard

- 4 x ports USB 3.0 par défaut

- 2 x ports LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE

  et LED VITESSE)

- 1 x port IEEE 1394

- Prise HD Audio: Haut-parleur arrière / Central / Basses /

  Entrée Ligne / Haut-parleur frontal / Microphone

  (voir

ATTENTION 9

)

 SATA3

- 2 x connecteurs SATA3 6,0 Gb/s par Intel

®

 Z68, prennent en

  charge les fonctions RAID (RAID 0, RAID 1, RAID 10, RAID 5,

  Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et

  « Hot Plug » (Branche ment à chaud)

- 4 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061,

  prennent en charge les fonctions NCQ, AHCI et « Hot

  Plug » (Branche ment à chaud)

  (le connecteur SATA3_A4 est partagé avec le port eSATA3)

 USB 3.0

- 4 x ports USB3.0 à l’arrière par ASMedia ASM1042,

  prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 1 x barrette USB3.0 en façade (prend en charge 2 ports

  USB 3.0) par ASMedia ASM1042, prend en charge USB

  1.0/2.0/3.0 jusqu’à 5 Gb/s

 Connecteurs

- 4 x connecteurs SATA2, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 3.0Go/s,

  supporte RAID (RAID 0, RAID 1, RAID 10, RAID 5, Intel

  Rapid Storage et Intel Smart Response), NCQ, AHCI et

  « Hot Plug » (Branche ment à chaud)

- 6 x connecteurs SATA3, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x Connecteur IEEE 1394

- 1 x Connecteur de LED d’alimentation

- 1 x Connecteur de PS2

- Connecteur pour processeur/châssis/ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

- 4 x En-tête USB 2.0 (prendre en charge 8 ports USB 2.0

  supplémentaires)

- 1 x En-tête USB 3.0 (prendre en charge 2 ports USB 3.0

  supplémentaires)

Français

81

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

- 1 x Dr. Debug (LED de débogage à 7 segments)

 Interrupteur

- 1 x interrupteur d’effacement du CMOS avec LED

rapide

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

 BIOS

- 64Mb AMI BIOS

- AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU Core, IGPU, DRAM, PCH, CPU PLL, VTT, VCCSA

  Tension Multi-ajustement

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock

  (CyberLink DVD Suite et Version OEM et d’essai; Suite

  multimédia ASRock MAGIX - OEM)

 Caractéristique

-

Utilitaire ASRock Extreme Tuning (AXTU)

unique

  (voir

ATTENTION 10

)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir

ATTENTION 11

)

- Chargeur ASRock APP (voir

ATTENTION 12

)

- ASRock SmartView (voir

ATTENTION 13

)

- ASRock XFast USB (voir

ATTENTION 14

)

- ASRock XFast LAN (voir

ATTENTION 15

)

- Chargeur XFast ASRock (voir

ATTENTION 16

)

- Lucid Virtu (voir

ATTENTION 17

)

- Technologie Lecture Marche/Arrêt ASRock

  (voir

ATTENTION 18

)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

  (voir

ATTENTION 19

)

- ASRock U-COP (voir

ATTENTION 20

)

- Garde d’échec au démarrage (B.F.G.)

- Combo Cooler Option (C.C.O.)

(voir

ATTENTION 21

)

- DEL veilleuse

 Surveillance

- Contrôle de la température CPU

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/ventilateur

 -

Ventilateur silencieux pour unité centrale/châssis (permet le

réglage automatique de la vitesse du ventilateur pour châs-

sis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/boîtier à plusieurs vitesses

82

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

ATTENTION!

1.  En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 72 du manuel de l’utilisateur sur le CD tech-

nique.

2.  Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez-

vous de bien lire le guide d’installation des modules mémoire en page 16

pour réaliser une installation correcte.

3.  Les options de fréquence DDR3 peuvent dépendre du processeur.

Seules les unités centrales de série K prennent en charge le surcaden-

çage DDR3 de 2133 et 1866.

4.  Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

®

7 /

Vista

TM

 / XP. Avec Windows

®

 OS avec CPU 64 bits, il n’y a pas ce genre

de limitation.

5.  Si vous voulez installer une carte graphique seulement, nous vous re-

commandons de l’installer dans l’emplacement PCIE2 ; dans ce cas, les

emplacements PCIE1, PCIE4 et PCIE6 sont désactivés. En outre, l’em-

placement PCIE2 prend en charge une vitesse pouvant atteindre Gen 3.

Pour pouvoir utiliser PCI Express en vitesse Gen 3, vous devez installer

le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge,

PCI Express ne fonctionnera qu’en vitesse PCI Express Gen 2. Pour

l’installation correcte, veuillez vous reporter à la page 18.

6.  La dimension maximum du memoire partage est de

fi

 nie par le vendeur

de jeu de puces et est sujet de changer. Veuillez veri

fi

 er la Intel

®

 website

pour les informations recentes SVP.

 ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

  / XP / XP 64-bit

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

  (voir

ATTENTION 22

)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

83

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

7.  Vous pouvez choisir de n’utiliser que deux moniteurs sur quatre. Les

moniteurs D-Sub, DVI-D, HDMI et DisplayPort ne peuvent pas être

activés en même temps. En outre, avec l’adaptateur DVI-HDMI, le port

DVI-D peut prendre en charge les mêmes fonctions que le port HDMI.

8.  xvYCC et Deep Color ne sont pris en charge que sous Windows

®

 7 64-

bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en

charge 12bpc en EDID. HBR est pris en charge sous Windows

®

 7 64-bit /

7 / Vista

TM

 64-bit / Vista

TM

.

9.  Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les

modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

10.  ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une

interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du

ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de

périphériques, il af

fi

 che les valeurs principales de votre système.

Dans Contrôle du ventilateur, il af

fi

 che la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

 un

pro

fi

 l et les partager avec vos amis. Vos amis pourront alors installer

 le

pro

fi

 l OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU

ne sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

11.  O ASRock Instant Flash é um utilitário de

fl

 ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

sistemas operativos, como o MS-DOS ou o Windows

®

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de con

fi

 guração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo

fi

 cheiro de BIOS numa unidade

fl

 ash USB, numa

disquete ou num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de

fl

 ash. Note que a unidade

fl

 ash USB ou a unidade de

disco rígido devem utilizar o sistema de

fi

 cheiros FAT32/16/12.

12.  Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPod/iPad Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suf

fi

 t d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

84

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

13.  SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en ex-

clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact

avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez

vous assurez que votre version de système d’exploitation est Windows

®

7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits, et que vous utilisez le navigateur

 IE8.

Site Internet ASRock : http://www.asrock.com/Feature/SmartView/

index.asp

14.  ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

15.  ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez con

fi

 gurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du tra

fi

 c : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des

fi

 chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les

fl

 ux

de données que vous êtes en train de transférer.

16.  Le chargeur XFast ASRock apporte la technologie la meilleure et la plus

rapide pour recharger vos appareils mobiles via PC. Avec le superbe

port USB du chargeur XFast, vous êtes assuré de pouvoir avoir à tout

moment les charges les plus rapides. En plus des appareils Apple, il est

aussi capable de recharger les appareils intelligents à la norme BC 1.1.

Pour plus de détails, veuillez vous reporter à la page 36.

17.  Avec la technologie Lucid Virtu, vous pouvez regarder les performances

3D du GPU discret et les fonctions multimédia avancées des graphiques

Intel

®

 HD.

18. La Technologie Lecture Marche/Arrêt ASRock permet aux utilisateurs

d’expériencer l’audio incroyable à partir d’appareils audio portables

comme un lecteur MP3 ou un téléphone portable, sur votre PC, même

lorsque le PC est éteint (ou en mode ACPI S5)! Cette carte mère fournie

aussi un câble audio 3,5mm gratuit (optionnel) qui facilite beaucoup dans

les environnements informatiques.

85

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

19.  Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

20.  Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez véri

fi

 er  que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

21.  Le Combo Cooler Option (C.C.O.) offre un choix

fl

 exible pour adopter

trois types différents de refroidisseur sde CPU, les sockets LGA 775,

LGA 1155 et LGA 1156. Veuillez noter que tous les ventilateurs de CPU

775 et 1156 ne peuvent pas être utilisés.

22.  EuP, qui signi

fi

 e Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dé

fi

 nir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’ef

fi

 cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

86

ASRock  Z68 Extreme7 Gen3  Motherboard

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 19)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

Français

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

87

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

Connecteurs Série ATAII

Ces quatre connecteurs Série

(SATA2_2_3: voir  p.2  No. 13)

ATAII (SATAII) prennent en

(SATA2_4_5: voir  p.2  No. 14)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATAII

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces six connecteurs Série

(SATA3_0_1: voir  p.2  No. 12)

ATA3 (SATA3) prennent en

(SATA3_A1_A2: voir  p.2  No. 10)

charge les câbles SATA pour

(SATA3_A3_A4: voir  p.2  No. 11)

les périphériques de stockage

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s. Si vous

installez le disque dur sur le

port eSATA sur le panneau E/S

arrière, le connecteur

SATA3_A4 interne ne

 fonctionne

pas.

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATAII /

SATA3 ou au connecteur

SATAII / SATA3 sur la carte

 mere.

Cordon d’alimentation

Veuillez connecter l’extrémité

Série ATA (SATA)

noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon

d’alimentation SATA sur le

connecteur d’alimentation de

l’unité d’alimentation électrique.

c o n n e c t e r   à

l’unité

d’alimentation

électrique

connecter au connec-

teur

d’alimentation du

disque

dur SATA

SA

TA2_5       SA

TA2_3

SA

TA2_4       SA

TA2_2

SA

TA3_1     SA

TA3_A4      SA

TA3_A2

SA

TA3_0     SA

TA3_A3     SA

TA3_A1

88

ASRock  Z68 Extreme7 Gen3  Motherboard

En-tête USB 2.0

A côté des deux ports

(USB2_3 br.9)

USB 2.0 par défaut sur le

(voir  p.2  No. 25)

panneau E/S, il y a quatre

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB4_5 br.9)

charge 2 ports USB 2.0.

(voir  p.2  No. 26)

(USB6_7 br.9)

(voir  p.2  No. 27)

(USB8_9 br.9)

(voir  p.2  No. 29)

En-tête USB 3.0

En plus des quatre ports

(USB3_5_6 br.19)

USB 3.0 par défaut sur le

(voir  p.2  No. 9)

panneau E/S, il y a une barrette

USB 3.0 sur la carte mère.

Cette barrette USB 3.0 peut

prendre en charge deux ports

 USB

3.0.

1

ID

IntA_P1_D+

IntA_P1_D-

GND

IntA_P1_SSTX+

IntA_P1_SSTX-

GND

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

IntA_P2_D+

IntA_P2_D-

GND

IntA_P2_SSTX+

IntA_P2_SSTX-

GND

IntA_P2_SSRX+

IntA_P2_SSRX-

Vbus

Français

Câble audio 3,5mm

L’une des extrémités du câble

(en option)

audio 3,5mm peut être

branchée sur des appareils

audio portatifs comme un

lecteur MP3 ou un téléphone

portable, ou le port Entrée Ligne

de votre PC.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB_PWR

P-2

GND

DUMMY

USB_PWR

P+2

GND

P-3

P+3

89

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2  No. 36)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2  No. 21)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

ATX+5VSB

IRTX

GND

IRRX

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des récepteur

(voir  p.2  No. 28)

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.2  No. 34)

transfert et de réception sans

fi

 l.

1

IRTX

+5VSB

DUMMY

IRRX

GND

90

ASRock  Z68 Extreme7 Gen3  Motherboard

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.2  No. 22)

Connecteur pour châssis et ventilateur

(CHA_FAN1 br. 4)

(voir  p.2  No. 31)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 20)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

1

PLED+

PLED+

PLED-

Branchez les câbles du

ventilateur aux connecteurs pour

ventilateur et faites correspondre

le

fi

 l noir à la broche de terre.

Français

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

91

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

Installation de ventilateur à 3 broches

Broches 1-3 connectées

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

d’alimentation électrique ATX

(voir  p.2  No. 1)

12V sur ce connecteur.

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 8)

 tête.

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 4)

noir sur la broche de terre.

(CHA_FAN2 br. 3)

(voir  p.2  No. 30)

(CHA_FAN3 br. 3)

(voir  p.2  No. 46)

(PWR_FAN1 br. 3)

(voir  p.2  No. 3)

12

 1

24

13

12

 1

24

13

8                  5

4                  1

(CPU_FAN2 br. 3)

(voir  p.2  No. 5)

4  3  2  1

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

92

ASRock  Z68 Extreme7 Gen3  Motherboard

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.2  No. 37)

SPDIF vers la carte VGA HDMI,

et permettant au système

de se connecter au un

téléviseur numérique HDMI /un

projecteur / un périphérique

LCD. Veuillez brancher le

connecteur HDMI_SPDIF de la

carte VGA HDMI sur ce

 connecteur.

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 35)

un module de port COM.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser

l’alimentation des 4 broches ATX, branchez votre alimentation

avec la broche 1 et la broche 5.

4-Installation d’alimentation à 4 broches ATX 12V

8

        5

4

        1

SPDIFOUT

GND

1

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0

Connecteur d’alimentation SLI/XFIRE

(SLI/XFIRE_POWER1 br. 4)

(voir  p.2  No. 45)

Il n’est pas nécessaire d’utiliser

ce connecteur, mais veuillez le

brancher avec un connecteur

d’alimentation pour disques durs

quand deux cartes graphiques

sont branchées sur cette carte

mère en même temps.

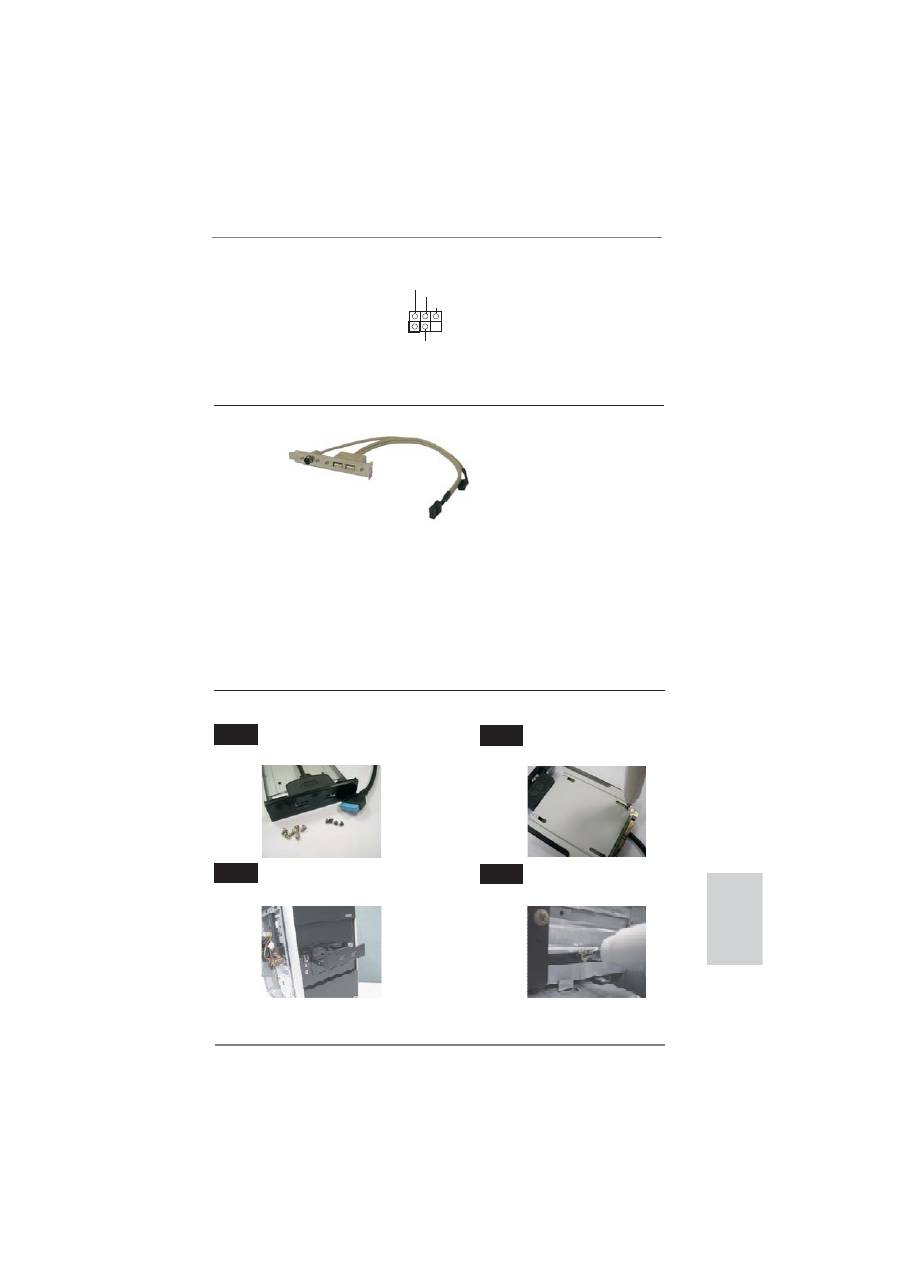

Header de IEEE 1394

Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.2 No. 32)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

 1394.

Français

SLI/XFIRE_POWER1

93

ASRock  Z68 Extreme7 Gen3  Motherboard

Français

Le Guide d’installation du panneau USB 3.0 frontal

Installez le panneau USB 3.0 frontal dans la

baie de disque 2,5” du châssis.

Etape

3

Etape

4

Vissez le panneau USB 3.0 frontal dans la

baie de disque avec les six vis de châssis.

Préparez le panneau USB 3.0 frontal fourni,

quatre vis HDD et six vis de châssis.

Etape

1

Etape

2

Vissez le HDD/SSD 2,5” sur le panneau

USB 3.0. frontal avec les quatre vis HDD.

1

DATA

CLK

PWR(+5VSB)

GND

Embase PS2

L’embase PS2 est utilisée pour

(PS2_1  br.5)

connecter le connecteur à 5

(voir  p.2  No. 33)

broches du câble du support de

souris/clavier PS/2 + USB 2.0

de façon à pouvoir prendre en

charge un port souris/clavier

 PS2.

Support de souris/clavier PS/2 + USB 2.0

Ce support de souris/clavier

PS/2 + USB 2.0 peut prendre

en charge un port souris/cla

vier PS2 et deux ports USB

2.0 supplémentaires en plus

du panneau E/S. Veuillez

connecter le connecteur 5

broches du câble du support

sur l’embase PS2, puis

connecter le connecteur 9

broches du câble du support

sur l’embase USB 2.0 (USB2_3,

USB4_5, USB6_7 ou USB8_9)

 et

fi

 xer le support au châssis

avec des vis.

94

ASRock  Z68 Extreme7 Gen3  Motherboard

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.2  No. 17)

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.2  No. 16)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.

RESET

Français

Le Guide d'installation du Support arrière USB 3.0

Assemblez le câble USB 3.0 et le

support arrière USB 3.0.

Dévissez les deux vis du panneau

avant USB 3.0.

Placez le support arrière USB 3.0

dans le châssis.

Vissez les deux vis dans le support

arrière USB 3.0.

Étape

3

Étape

4

Étape

2

Étape

1

Le panneau USB 3.0 frontal peut

maintenant être utilisé.

Branchez le câble USB 3.0 dans le

connecteur USB 3.0 (USB3_5_6) de la carte

mère.

Etape

5

Etape

6
