ASRock  X79  Extreme7  Motherboard

1. Introduction

Merci pour votre achat d’une carte mère ASRock

X79 Extreme7

, une carte mère

très

fi

 able produite selon les critères de qualité rigoureux de ASRock. Elle offre des

performances excellentes et une conception robuste conformément à l’engagement

d’ASRock sur la qualité et la

fi

 abilité au long terme.

Ce Guide d’installation rapide présente la carte mère et constitue un guide

d’installation pas à pas. Des informations plus détaillées concernant la carte

mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD

d’assistance.

 Les

spéci

fi

 cations de la carte mère et le BIOS ayant pu être mis à

jour, le contenu de ce manuel est sujet à des changements sans

 noti

fi

 cation. Au cas où n’importe qu’elle modi

fi

 cation intervenait sur ce

manuel, la version mise à jour serait disponible sur le site web

ASRock sans nouvel avis. Vous trouverez les listes de prise en

charge des cartes VGA et CPU également sur le site Web ASRock.

Site web ASRock,   http://www.asrock.com

Si vous avez besoin de support technique en relation avec cette carte

mère, veuillez consulter notre site Web pour de plus amples

informations particulières au modèle que vous utilisez.

 www.asrock.com/support/index.asp

1.1  Contenu du paquet

Carte mère ASRock

X79 Extreme7

(Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm)

Guide d’installation rapide ASRock

X79 Extreme7

CD de soutien ASRock

X79 Extreme7

Six câbles de données de série ATA (SATA) (en option)

Deux câble d’alimentation de série ATA (SATA) HDD (en option)

Un I/O Panel Shield

Un panneau avant USB 3.0

Quatre HDD vis

Six châssis vis

Un support arrière USB 3.0

Un carte 2S_Pont_ASRock SLI

Un carte pont à trois voies SLI-2S1S ASRock

ASRock vous rappelle...

Pour béné

fi

 cier des meilleures performances sous Windows

®

7 / 7 64 bits

/ Vista

TM

/ Vista

TM

 64 bits, il est recommandé de paramétrer l'option BIOS

dans Con

fi

 guration de stockage en mode AHCI. Pour plus de détails sur

l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup-

port.

Français

73

ASRock  X79  Extreme7  Motherboard

Français

1.2 Spécifications

 Format

- Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x

  24.4 cm

- Design de condensateur Premium Gold (condensateurs

  polymère conducteur de qualité supérieure 100% fabriqués

  au Japon)

 CPU

- Pend en charge les processeurs de la gamme Intel

®

 Core

TM

  i7-39xx & 38xx sur Socket LGA 2011

- Conception Digi Power

- Conception avancée V12 + 2 Power Phase

- Prend en charge la technologie Intel

®

 Turbo Boost 2.0

- Prise en charge de la technologie Hyper-Threading

  (voir

ATTENTION 1

)

- Prend en charge la technologie Untied Overclocking

 Chipsets

- Intel

®

 X79

 Mémoire

- Technologie de mémoire quadri-canal DDR3

  (voir

ATTENTION 2

)

    - 6 x slots DIMM DDR3 (voir

ATTENTION 3

)

- Supporter DDR3 2400+(OC)/1600/1333/1066/800

  non-ECC, sans amortissement mémoire

- Pend en charge la mémoire sans tampon DDR3 CCE, avec

  processeurs de la gamme Intel

®

 Workstation 1S Xeon

®

 E5

  2xxx & 4xxx sur socket LGA 2011

- Capacité maxi de mémoire système: 48GB

  (voir

ATTENTION 4

)

- Prend en charge le pro

fi

 l de mémoire extrême Intel

®

 (XMP)

  1.3/1.2

 Slot d’extension

- 5 x slots PCI Express 3.0 x16 (PCIE1/PCIE2/PCIE3/PCIE4/

  PCIE5: mode x8/8/8/8/8 ou mode x16/0/16/0/8)

  (voir

ATTENTION 5

)

- 1 x slot PCI

- Prend en charge AMD Quad CrossFireX

TM

, 3-Way

  CrossFireX

TM

 et CrossFireX

TM

- Prend en charge NVIDIA

®

 Quad SLI

TM

, 3-Way SLI

TM

 et SLI

TM

 Audio

- 7,1 CH HD Audio avec protection de contenu

  (Realtek ALC898 Audio Codec)

- Prise en charge de l’audio Premium Blu-ray

- Prend en charge THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

74

ASRock  X79  Extreme7  Motherboard

- Support du Wake-On-LAN

- Prend en charge la norme Energy Ef

fi

 cient Ethernet

  (Ethernet à ef

fi

 cacité énergétique) 802.3az

 -

Prend en charge le Dual LAN avec la fonction Teaming

  (pairage)

- Supporte PXE

 Panneau arrière

I/O Panel

- 1 x port souris PS/2

- 1 x port clavier PS/2

- 1 x Port de sortie coaxial SPDIF

- 1 x Port de sortie optique SPDIF

- 6 x ports USB 2.0 par défaut

- 1 x Connecteur eSATA3

- 2 x ports USB 3.0 par défaut

- 2 x ports LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE

  et LED VITESSE)

- 1 x port IEEE 1394

- 1 x interrupteur d’effacement du CMOS

- Prise HD Audio: Haut-parleur latéral / Haut-parleur arrière /

  Central /Basses / Entrée Ligne / Haut-parleur frontal /

  Microphone (voir

ATTENTION 6

)

 SATA3

- 2 x connecteurs SATA3 6,0 Gb/s par Intel

®

 X79, prennent en

  charge les fonctions RAID (RAID 0, RAID 1, RAID 5, RAID

  10 et Intel Rapid Storage 3.0), NCQ, AHCI et « Hot Plug »

  (Branchement à chaud)

- 2 x connecteurs SATA3 6,0 Gb/s par Marvell SE9182,

  prennent en charge les fonctions RAID (RAID 0 et RAID 1),

  NCQ, AHCI et « Hot Plug » (Branchement à chaud)

- 3 x connecteurs SATA3 6,0 Gb/s par Marvell SE9172,

  prennent en charge les fonctions RAID (RAID 0 et RAID 1),

  NCQ, AHCI et « Hot Plug » (Branchement à chaud)

 USB 3.0

- 2 x ports USB3.0 à l’arrière par ASMedia ASM1042,

  prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s

- 2 x barrette USB3.0 en façade (prend en charge 4 ports

  USB 3.0) par TI

®

, prend en charge USB 1.0/2.0/3.0 jusqu’à

  5 Gb/s

 Connecteurs

- 4 x connecteurs SATA2, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 3.0Go/s,

  supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10 et Intel

  Rapid Storage 3.0), NCQ, AHCI et « Hot Plug »

  (Branchement à chaud)

Français

75

ASRock  X79  Extreme7  Motherboard

Français

- 7 x connecteurs SATA3, prennent en charge un taux de

  transfert de données pouvant aller jusqu’à 6.0Go/s

- 1 x En-tête du module infrarouge

- 1 x Barrette pour module à infrarouges grand public

- 1 x En-tête de port COM

- 1 x Connecteur HDMI_SPDIF

- 1 x Connecteur IEEE 1394

- 1 x Connecteur de LED d’alimentation

- Connecteur pour ventilateur de CPU/Châssis/pouvoir/SB

  Ventilateur

- br. 24 connecteur d’alimentation ATX

- br. 8 connecteur d’alimentation 12V ATX

- Connecteur d’alimentation SLI/XFIRE

- Connecteur audio panneau avant

- 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0

  supplémentaires)

- 2 x En-tête USB 3.0 (prendre en charge 4 ports USB 3.0

  supplémentaires)

- 1 x Dr. Debug (LED de débogage à 7 segments)

 Interrupteur

- 1 x interrupteur d’effacement du CMOS avec LED

rapide

- 1 x interrupteur d’alimentation avec LED

- 1 x interrupteur de réinitialisation avec LED

 BIOS

- 64Mb AMI UEFI Legal BIOS avec support GUI

- Support du “Plug and Play”

- Compatible pour événements de réveil ACPI 1.1

- Gestion jumperless

- Support SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

  Tension Multi-ajustement

 CD d’assistance

- Pilotes, utilitaires, logiciel anti-virus (version d’évaluation),

  CyberLink MediaEspresso 6.5 Trial, Suite logicielle ASRock

  (Suite multimédia ASRock MAGIX - OEM)

 Caractéristique

-

Utilitaire ASRock Extreme Tuning (AXTU)

unique

  (voir

ATTENTION 7

)

- ASRock l’Instant Boot

- ASRock Instant Flash (voir

ATTENTION 8

)

- Chargeur ASRock APP (voir

ATTENTION 9

)

- ASRock SmartView (voir

ATTENTION 10

)

- ASRock XFast USB (voir

ATTENTION 11

)

- ASRock XFast LAN (voir

ATTENTION 12

)

- Chargeur XFast ASRock (voir

ATTENTION 13

)

76

ASRock  X79  Extreme7  Motherboard

- ASRock XFast RAM (voir

ATTENTION 14

)

- ASRock X-FAN (voir

ATTENTION 15

)

- ASRock Crashless BIOS (voir

ATTENTION 16

)

- L’accélérateur hybride:

- Contrôle direct de la fréquence CPU

  (voir

ATTENTION 17

)

- ASRock U-COP (voir

ATTENTION 18

)

- Garde d’échec au démarrage (B.F.G.)

- DEL veilleuse

 Surveillance

- Détection de la température de l’UC

système

- Mesure de température de la carte mère

- Tachéomètre ventilateur processeur/châssis/pouvoir/SB

  ventilateur

 -

Ventilateur silencieux pour unité centrale/châssis (permet le

  réglage automatique de la vitesse du ventilateur pour

  châssis, selon la température de l’unité centrale)

- Commande de ventilateur CPU/Châssis/SB à plusieurs

  vitesses

- Monitoring de la tension: +12V, +5V, +3.3V, Vcore

OS

 -

Microsoft

®

 Windows

®

 7 / 7 64-bit / Vista

TM

 / Vista

TM

64-bit

  / XP / XP 64-bit (voir

ATTENTION 19

)

Certi

fi

 cations

- FCC, CE, WHQL

- Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)

  (voir

ATTENTION 20

)

 * Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web:

   http://www.asrock.com

 ATTENTION

Il est important que vous réalisiez qu’il y a un certain risque à effectuer

l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie

Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking

peut affecter la stabilité de votre système, ou même causer des dommages aux

composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et

vos propres risques. Nous ne sommes pas responsables des dommages possibles

causés par l’overclocking.

Français

77

ASRock  X79  Extreme7  Motherboard

Français

ATTENTION!

1.  En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 68 du manuel de l’utilisateur sur le CD tech-

nique.

2.  Cette carte mère supporte la technologie de mémoire quadri-canal

DDR3. Avant d’intégrer la technologie de mémoire quadri-canal DDR3,

assurez- vous de bien lire le guide d’installation des modules mémoire en

page 16 pour réaliser une installation correcte.

3.  Grâce aux spéci

fi

 cations du processeur Intel

®

, le système ne démarrera

pas si seules deux DIMM sont installées dans les fentes DDR3_B2 et

DDR3_D2. Veuillez tout d’abord installer les modules mémoire dans les

fentes DDR3_B1 and DDR3_D1 a

fi

 n que les fentes DDR3_B2 et DDR3_

D2 puissent fonctionner correctement.

4.  Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

®

7 /

Vista

TM

 / XP. Avec Windows

®

 OS avec CPU 64 bits, il n’y a pas ce genre

de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la

mémoire que Windows

®

 ne peut pas utiliser.

5.  Actuellement, le processeur Intel

®

 Socket 2011 Sandy Bridge-E ne prend

pas en charge le standard PCIE 3.0, mais cette carte-mère est d’ores

et déjà prête à accueillir les équipements PCIE 3.0. Tout dépend de

l’activation du PCIE 3.0 par les processeurs Intel. Veuillez consulter le

site Internet de Intel pour plus d’informations sur les futures mises à jour

et disponibilités des processeurs.

6.  Pour l’entrée microphone, cette carte mère supporte les deux modes sté

réo et mono. Pour la sortie audio, cette carte mère supporte les modes

2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer

au tableau en page 3 pour effectuer la bonne connexion.

7.  ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un

qui permet de régler précisément différentes fonctions du système,

via une interface facile à utiliser, incluant Moniteur de périphériques,

Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur

de périphériques, il af

fi

 che les valeurs principales de votre système.

Dans Contrôle du ventilateur, il af

fi

 che la vitesse du ventilateur et la

température, que vous pouvez ajuster. Dans Overclocking, vous pouvez

overclocker la fréquence du CPU pour améliorer les performances du

système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans

un pro

fi

 l et les partager avec vos amis. Vos amis pourront alors installer

 le

pro

fi

 l OC sur leur système pour utiliser les mêmes réglages OC.

Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie

d’énergie), le contrôleur de la tension peut réduire le nombre de phases

de sortie pour améliorer le fonctionnement lorsque les cores du CPU

ne sont pas utilisées, sans diminuer les performances de l’ordinateur.

Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des

fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU).

Site Web de ASRock : http://www.asrock.com

78

ASRock  X79  Extreme7  Motherboard

8.  O ASRock Instant Flash é um utilitário de

fl

 ash do BIOS incorporado na

memória Flash ROM. Esta prática ferramenta de actualização do BIOS

permite-lhe actualizar o BIOS do sistema sem necessitar de entrar nos

sistemas operativos, como o MS-DOS ou o Windows

®

. Com este

utilitário, poderá premir a tecla <F6> durante o teste de arranque POST

ou premir a tecla <F2> para exibir o menu de con

fi

 guração do BIOS para

aceder ao ASRock Instant Flash. Execute esta ferramenta para guardar

o novo

fi

 cheiro de BIOS numa unidade

fl

 ash USB, numa disquete ou

num disco rígido, em seguida, poderá actualizar o BIOS com

apenas alguns cliques sem ter de utilizar outra disquete ou outro compli-

cado utilitário de

fl

 ash. Note que a unidade

fl

 ash USB ou a unidade de

disco rígido devem utilizar o sistema de

fi

 cheiros FAT32/16/12.

9.  Si vous désirez un moyen plus rapide et moins contraignant de recharger

vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé

pour vous la solution idéale - le chargeur ASRock APP. Il suf

fi

 t d’installer

le pilote du chargeur APP, et vous pourrez recharger rapidement votre

iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le

chargeur ASRock APP vous permet de charger rapidement et simultané-

ment plusieurs appareils Apple, et le chargement continu est même

pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la

RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du

chargeur APP est installé, vous découvrez un mode de mise en charge

tout à fait inédit.

Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

10.  SmartView, une nouvelle fonction du navigateur Internet, est une page

de démarrage intelligente de IE, comportant à la fois vos sites Internet

les plus visités, votre historique, vos amis Facebook et l’actualité en

temps réel, le tout sur une vue optimisée pour une expérience de l’Internet

encore plus personnelle. Les cartes mères ASRock sont équipées en ex

clusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact

avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez

vous assurez que votre version de système d’exploitation est Windows

®

7 / 7 64 bits / Vista

TM

 / Vista

TM

 64 bits, et que vous utilisez le navigateur

IE8.

Site Internet ASRock : http://www.asrock.com/Feature/SmartView/index.

asp

11.  ASRock XFast USB permet d’améliorer les performances de votre

périphérique de stockage USB. Les performances réelles dépendent des

propriétés du périphérique.

Français

79

ASRock  X79  Extreme7  Motherboard

12.  ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez con

fi

 gurer

votre priorité d’application idéalement et/ou ajouter des nouveaux pro-

grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité

de jeux en ligne plus haute, cela peut réduire la latence dans les jeux.

Forme du tra

fi

 c : Vous pouvez regarder des vidéos HD YouTube et té-

lécharger simultanément des

fi

 chiers. Analyse en temps réel de vos don-

nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les

fl

 ux

de données que vous êtes en train de transférer.

13.  Le chargeur XFast ASRock apporte la technologie la meilleure et la plus

rapide pour recharger vos appareils mobiles via PC. Avec le superbe

port USB du chargeur XFast, vous êtes assuré de pouvoir avoir à tout

moment les charges les plus rapides. En plus des appareils Apple, il est

aussi capable de recharger les appareils intelligents à la norme BC 1.1.

Pour plus de détails, veuillez vous reporter à la page 32.

14.  ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire AS-

Rock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité l’espace

mémoire que les processeurs du système d’exploitation Windows

 OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue le temps

de chargement des sites Internet précédemment visités, rendant la navi-

gation sur le web plus rapide que jamais. Il rend également l’utilisation

de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de

ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou

 HDD

a

fi

 n d’accroitre leur durée de vie utile.

15.  ASRock X-FAN sera automatiquement activé uniquement lorsque le

système atteindra une certaine température en cas de surcharge ou de

surcadençage. Sous des conditions normales, ASRock X-FAN restera

désactivé pour une utilisation confortable et silencieuse. La température

cible et la vitesse du ventilateur sont des paramètres pouvant être réglés

via l’utilitaire de con

fi

 guration UEFI.

16.  ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si

l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-

Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS

une fois le courant rétabli. Veuillez noter que les

fi

 chiers BIOS doivent

être placés dans le répertoire racine de votre disque USB. Seuls les

ports USB2.0 sont compatibles avec cette fonction.

17.  Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU

autres que celles recommandées risquent de rendre le système instable

ou d’endommager le CPU et la carte mère.

18.  Lorsqu’une surchauffe du CPU est détectée, le système s’arrête

automatiquement. Avant de redémarrer le système, veuillez véri

fi

 er  que

le ventilateur d’UC sur la carte mère fonctionne correctement et débran-

chez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dis-

sipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre

le CPU le dissipateur lors de l’installation du PC.

Français

80

ASRock  X79  Extreme7  Motherboard

Français

19.  Intel Rapid Storage Technology enterprise 3.0 n’est pas pris en charge

par Microsoft

®

 Windows

®

 XP / XP 64-bit.

20.  EuP, qui signi

fi

 e Energy Using Product (Produit Utilisant de l’Energie),

est une disposition établie par l’Union Européenne pour dé

fi

 nir la con-

sommation de courant pour le système entier. Conformément à la norme

EuP, le courant CA total du système entier doit être inférieur à 1 W en

mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP

et une alimentation EuP sont requises. Selon les suggestions d’Intel’,

l’alimentation électrique EuP doit correspondre à la norme, qui est que

l’ef

fi

 cacité électrique de 5v en mode de veille doit être supérieure à 50%

pour 100 mA de consommation de courant. Pour choisir une alimentation

électrique conforme à la norme EuP, nous vous recommandons de con-

sulter votre fournisseur de courant pour plus de détails.

81

ASRock  X79  Extreme7  Motherboard

Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava-

liers. Quand un capuchon est placé sur les

broches, le cavalier est « FERME ». Si au-

cun capuchon ne relie les broches,le cava-

lier est « OUVERT ». L’illustration montre un

cavalier à 3 broches dont les broches 1 et 2

sont  « FERMEES » quand le capuchon est

placé sur ces 2 broches.

Le

cavalier

  Description

Effacer la CMOS

(CLRCMOS1)

(voir  p.2

fi

 g. 32)

Remarque :   CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer

et réinitialiser les paramètres du système à la con

fi

 guration  originale,

veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de

la prise de courant. Après 15 secondes, utilisez un couvercle de jumper

pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant 5

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

après avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS

après avoir mis à jour le BIOS, vous devez allumer en premier le

système, puis l’éteindre avant de continuer avec l’opération d’effacement

du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le pro

fi

 l

par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés

seulement si la batterie du CMOS est enlevée.

Effacer la

CMOS

Paramètres

par défaut

Le commutateur Effacer CMOS présente la même fonction que le

cavalier Effacer CMOS.

82

ASRock  X79  Extreme7  Motherboard

Français

Câble de données

Toute cote du cable de data

Série ATA (SATA)

SATA peut etre connecte au

(en option)

disque dur SATA / SATA2 /

SATA3 ou au connecteur

SATA2 / SATA3 sur la carte

 mere.

Connecteurs Série ATA2

Ces quatre connecteurs Série

(SATA2_0_1: voir  p.2  No. 19)

ATA2 (SATA2) prennent en

(SATA2_2_3: voir  p.2  No. 18)

charge les câbles SATA pour

les périphériques de stockage

internes. L’interface SATA2

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 3,0 Gb/s.

Connecteurs Série ATA3

Ces sept connecteurs Série

(SATA3_0_1: voir  p.2  No. 20)

ATA3 (SATA3) prennent en

(SATA3_M0_M1: voir  p.2  No. 22)

charge les câbles SATA pour

(SATA3_M2_M3: voir  p.2  No. 21)

les périphériques de stockage

(SATA3_M4: voir  p.2  No. 15)

internes. L’interface SATA3

actuelle permet des taux

transferts de données pouvant

aller jusqu’à 6,0 Gb/s.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.

NE PAS placer les capuchons de cavalier sur ces en-têtes et con-

necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes

et connecteurs causera à la carte mère des dommages irréversibles!

SA

TA2_0      SA

TA2_2

SA

TA2_1      SA

TA2_3

SA

TA3_M0   SA

TA3_M2   SA

TA3_0

SA

TA3_M1   SA

TA3_M3   SA

TA3_1

SATA3_M4

Cordon d’alimentation

Veuillez connecter l’extrémité

Série ATA (SATA)

noire du cordon d’alimentation

(en option)

SATA sur le connecteur

d’alimentation sur chaque unité.

Connectez ensuite l’extrémité

blanche du cordon

d’alimentation SATA sur le

connecteur d’alimentation de

l’unité d’alimentation électrique.

c o n n e c t e r   à

l’unité

d’alimentation

électrique

connecter au connec-

teur

d’alimentation du

disque

dur SATA

83

ASRock  X79  Extreme7  Motherboard

Français

En-tête USB 3.0

En plus des deux ports

(USB3_2_3 br.19)

USB 3.0 par défaut sur le

(voir  p.2  No. 14)

panneau E/S, il y a deux

barrette USB 3.0 sur la carte

mère. Cette barrette USB 3.0

peut prendre en charge deux

ports USB 3.0.

(USB3_4_5 br.19)

(voir  p.2  No. 13)

En-tête du module infrarouge

Cet en-tête supporte un module

(IR1  br.5)

infrarouge optionnel de

(voir  p.2  No. 39)

transfert et de réception sans

fi

 l.

Barrette pour module à infrarouges grand public

Cette barrette peut être utilisée

(CIR1  br.4)

pour connecter des modules

(voir  p.2  No. 37)

à infrarouges grand public,

comme chaînes hi-

fi

 ,

 décodeurs,

etc.

En-tête USB 2.0

A côté des six ports

(USB_6_7 br.9)

USB 2.0 par défaut sur le

(voir  p.2  No. 36)

panneau E/S, il y a trois

embases USB 2.0 sur cette

carte mère. Chaque embase

USB 2.0 peut prendre en

(USB_8_9 br.9)

charge 2 ports USB 2.0.

(voir  p.2  No. 35)

(USB_10_11 br.9)

(voir  p.2  No. 34)

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

IntA_P3_D+

ID

IntA_P3_D-

GND

IntA_P3_SSTX+

GND

IntA_P3_SSTX-

IntA_P3_SSRX+

IntA_P3_SSRX-

Vbus

Vbus

Vbus

IntA_P2_SSRX-

IntA_P2_SSRX+

GND

IntA_P2_SSTX-

IntA_P2_SSTX+

GND

IntA_P2_D-

IntA_P2_D+

1

IntA_P5_D+

ID

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

84

ASRock  X79  Extreme7  Motherboard

Français

1. L’audio à haute dé

fi

 nition (HDA) prend en charge la détection de

fi

 che,

    mais le

fi

 l de panneau sur le châssis doit prendre en charge le HDA pour

    fonctionner correctement. Veuillez suivre les instructions dans notre

    manuel et le manuel de châssis a

fi

 n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

    du panneau avant conformément à la procédure ci-dessous :

    A. Connectez Mic_IN (MIC) à MIC2_L.

    B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.

    C. Connectez Ground (GND) à Ground (GND).

    D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous

         n’avez pas besoin de les connecter pour le panneau audio AC’97.

    E. Pour activer le micro avant.

    Pour les systèmes d’exploitation Windows

®

 XP / XP 64 bits :

    Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis

    cliquez sur “FrontMic” (Micro avant).

    Pour les systèmes d’exploitation Windows

®

 7 / 7 64 bits / Vista

TM

 /

    Vista

TM

 64 bits :

    Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle

    Realtek. Ajustez “Recording Volume” (Volume d’enregistrement).

En-tête du panneau système

Cet en-tête permet d’utiliser

(PANEL1  br.9)

plusieurs fonctions du

(voir  p.2  No. 29)

panneau système frontal.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et

l’indicateur d’état du système du châssis sur cette barrette en respectant

l’affectation des broches décrite ci-dessous. Faites attention aux broches

positives et négatives avant de connecter les câbles.

PWRBTN (Interrupteur d’alimentation):

Connectez ici le connecteur d’alimentation sur le panneau avant du

châssis. Vous pouvez con

fi

 gurer la façon de mettre votre système hors

tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation):

Connectez ici le connecteur de réinitialisation sur le panneau avant du

châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer

l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Connecteur audio panneau

C’est une interface pour

(HD_AUDIO1 br. 9)

un câble avant audio en façade

(voir p.2  No. 42)

qui permet le branchement et

le contrôle commodes de

 périphériques

audio.

85

ASRock  X79  Extreme7  Motherboard

Français

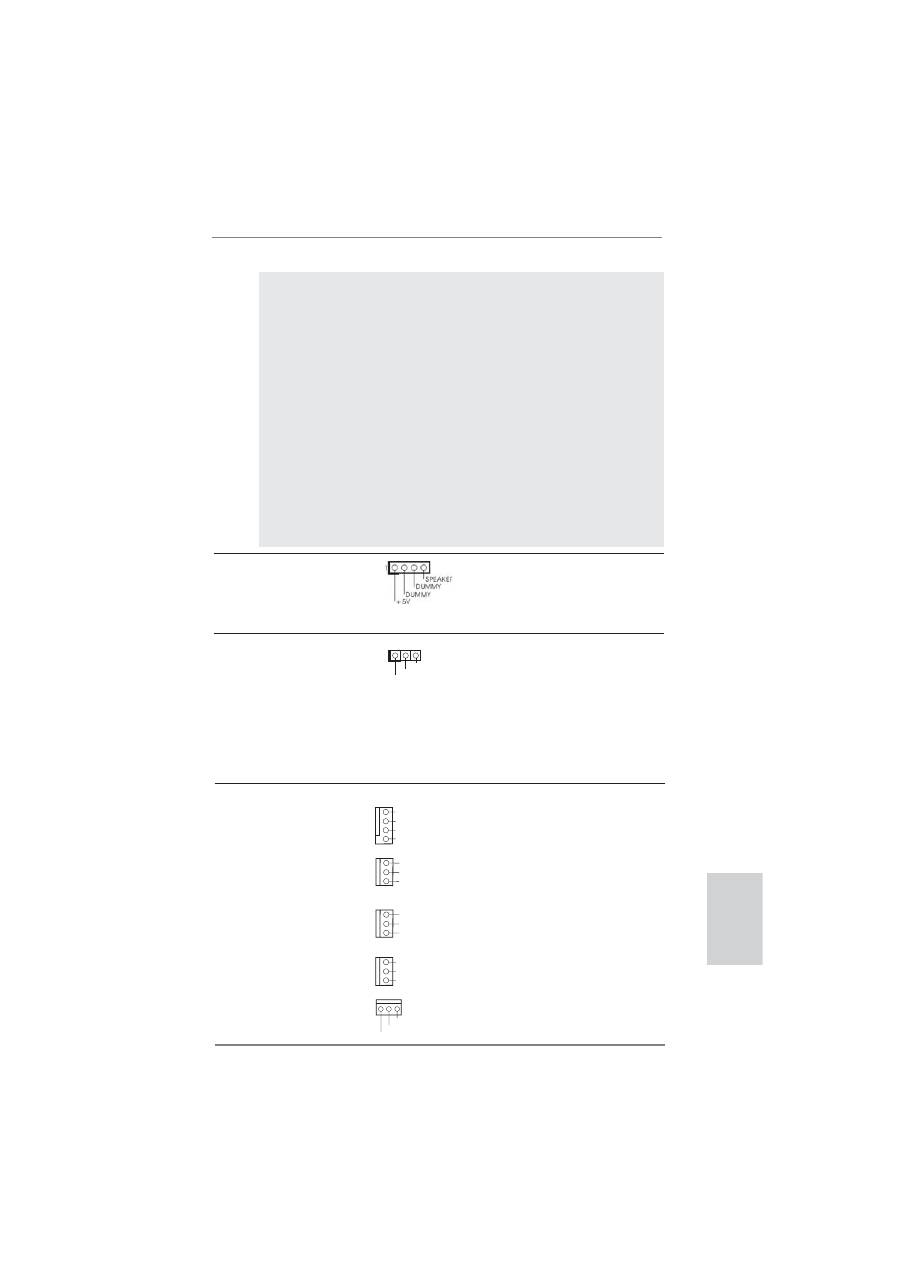

PLED (DEL alimentation système):

Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant

du châssis. Ce voyant DEL est allumé lorsque le système est en

marche. Le voyant DEL clignote lorsque le système est en mode veille

S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/

S4 ou lorsqu’il est éteint (S5).

HDLED (DEL activité du disque dur):

Connectez ici le voyant DEL d’activité du disque dur sur le panneau

avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en

train de lire ou d’écrire des données.

Le design du panneau avant peut varier en fonction du châssis. Un

module de panneau avant consiste principalement en : interrupteur

d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation,

voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous

connectez le panneau avant de votre châssis sur cette barrette, véri

fi

 ez

bien à faire correspondre les

fi

 ls et les broches.

En-tête du haut-parleur

Veuillez connecter le

de châssis

haut-parleur de châssis sur

(SPEAKER1 br. 4)

 cet

en-tête.

(voir  p.2  No. 28)

LED di accensione

Collegare il LED di accensione

(3-pin PLED1)

chassi per indicare lo stato di

(vedi p.2  Nr. 30)

alimentazione del sistema. Il

LED è acceso quando il sistema

è in funzione. Il LED continua a

lampeggiare in stato S1. Il LED

è spento in stato S3/S4 o S5

 (spegnimento).

1

PLED+

PLED+

PLED-

Connecteur pour châssis et ventilateur

Branchez les câbles du

(CHA_FAN1 br.4)

ventilateur aux connecteurs

(voir  p.2  No. 16)

pour ventilateur et faites

correspondre

le

fi

 l noir à la

(CHA_FAN2 br. 3)

broche de terre. CHA_FAN1,

(voir  p.2  No. 25)

CHA_FAN2 et CHA_FAN3

prennent en charge la fonction

(CHA_FAN3 br. 3)

contrôle du ventilateur.

(voir  p.2  No. 23)

SB_FAN1 prend en charge la

fonction ventilateur silencieux.

(PWR_FAN1 br. 3)

(voir  p.2  No. 11)

(SB_FAN1 br. 3)

(voir  p.2  No. 17)

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

PWR_FAN_SPEED

GND

+12V

GND

+12V

SB_FAN_SPEED

86

ASRock  X79  Extreme7  Motherboard

Français

Connecteur du ventilateur

Veuillez connecter le câble de

de l’UC

ventilateur d’UC sur ce

(CPU_FAN1 br. 4)

connecteur et brancher le

fi

 l

(voir  p.2  No. 4)

noir sur la broche de terre.

Bien que cette carte mère offre un support de (Ventilateur silencieux

ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut

bien fonctionner même sans la fonction de commande de vitesse du

ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3

broches au connecteur du ventilateur de CPU sur cette carte mère,

veuillez le connecter aux broches 1-3.

(CPU_FAN2 br. 3)

(voir  p.2  No. 10)

Installation de ventilateur à 3 broches

Broches 1-3 connectées

En-tête d’alimentation ATX

Veuillez connecter l’unité

(ATXPWR1 br. 24)

d’alimentation ATX sur cet en-

(voir  p.2  No. 12)

 tête.

12

 1

24

13

12

 1

24

13

Bien que cette carte mère fournisse un connecteur de

courant ATX 24 broches, elle peut encore fonctionner

si vous adopter une alimentation traditionnelle ATX 20

broches. Pour utiliser une alimentation ATX 20 broches,

branchez à l’alimentation électrique ainsi qu’aux

broches 1 et 13.

20-Installation de l’alimentation électrique ATX

Connecteur ATX 12V

Veuillez connecter une unité

(ATX12V1  br.8)

d’alimentation électrique ATX

(voir  p.2  No. 6)

12V sur ce connecteur.

Bien que cette carte mère possède 8 broches connecteur d’alimentation

ATX 12V, il peut toujours travailler si vous adoptez une approche

traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l’alimenta-

tion des 4 broches ATX, branchez votre alimentation avec la broche 1 et

  la

broche

5.

4-Installation d’alimentation à 4 broches ATX 12V

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

CPU_FAN_SPEED

8                  5

4                  1

8

        5

4

        1

87

ASRock  X79  Extreme7  Motherboard

Français

En-tête de port COM

Cette en-tête de port COM est

(COM1  br.9)

utilisée pour prendre en charge

(voir  p.2  No. 38)

un module de port COM.

Connecteur d’alimentation SLI/XFIRE

Il n’est pas nécessaire d’utiliser

(SLI/XFIRE_POWER1 br. 4)

ce connecteur, mais veuillez le

(voir  p.2  No. 49)

brancher avec un connecteur

d’alimentation pour disques

durs quand deux cartes

graphiques sont branchées sur

cette carte mère en même

 temps.

SLI/XFIRE_POWER1

Header de IEEE 1394

Sauf un port de default IEEE

(FRONT_1394 br. 9)

1394 sur le panel I/O, il y a un

(voir p.2 No. 40)

header de IEEE1394

(FRONT_1394) sur cette carte

mere. Le header de IEEE 1394

peut supporter un port de IEEE

 1394.

+12V

GND

+12V

1

RXTPBM_

0

GND

RXTPAM_

0

RXTPBP_

0

GND

RXTPAP_

0

Connecteur HDMI_SPDIF

Connecteur HDMI_SPDIF,

(HDMI_SPDIF1 2-pin)

fournissant une sortie audio

(voir  p.2  No. 41)

SPDIF vers la carte VGA HDMI,

et permettant au système de se

connecter au un téléviseur

numérique HDMI /un projecteur

/ un périphérique LCD. Veuillez

brancher le connecteur

HDMI_SPDIF de la carte VGA

HDMI sur ce connecteur.

SPDIFOUT

GND

1

88

ASRock  X79  Extreme7  Motherboard

Français

Le Guide d'installation du Support arrière USB 3.0

Assemblez le câble USB 3.0 et le

support arrière USB 3.0.

Dévissez les deux vis du panneau

avant USB 3.0.

Placez le support arrière USB 3.0

dans le châssis.

Vissez les deux vis dans le support

arrière USB 3.0.

Étape

3

Étape

4

Étape

2

Étape

1

Le Guide d’installation du panneau USB 3.0 frontal

Installez le panneau USB 3.0 frontal dans la

baie de disque 2,5” du châssis.

Etape

3

Etape

4

Le panneau USB 3.0 frontal peut maintenant

être utilisé.

Branchez le câble USB 3.0 dans le

connecteur USB 3.0 (USB3_2_3 ou

USB3_4_5) de la carte mère.

Etape

5

Etape

6

Vissez le panneau USB 3.0 frontal dans la

baie de disque avec les six vis de châssis.

Préparez le panneau USB 3.0 frontal fourni,

quatre vis HDD et six vis de châssis.

Etape

1

Etape

2

Vissez le HDD/SSD 2,5” sur le panneau

USB 3.0. frontal avec les quatre vis HDD.

89

ASRock  X79  Extreme7  Motherboard

Français

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta-

tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per-

mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système,

ainsi que d’effacer les valeurs du CMOS.

Interrupteur d’alimentation

(PWRBTN)

(voir  p.2  No. 27)

L’interrupteur d’effacement de

CMOS est un interrupteur rapide

qui permet à l’utilisateur d’effacer

rapidement les valeurs du CMOS.

Interrupteur de réinitialisation

(RSTBTN)

(voir  p.2  No. 26)

Interrupteur d’effacement de CMOS

(CLRCBTN)

(voir  p.3  No. 18)

L’interrupteur d’alimentation est

un interrupteur rapide, qui permet

à l’utilisateur d’allumer/éteindre

rapidement le système.

L’interrupteur de réinitialisation

est un interrupteur rapide, qui

permet à l’utilisateur de

réinitialiser rapidement le

système.

RESET

clr

CMOS
