ASRock X79 Extreme7: 1. Einführung

54

ASRock  X79  Extreme7  Motherboard

1. Einführung

Wir danken Ihnen für den Kauf des ASRock

X79 Extreme7

 Motherboard, ein zu-

verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von

ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design,

gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel-

linstallationsanleitung führt in das Motherboard und die schrittweise Installation

ein. Details über das Motherboard

fi

 nden Sie in der Bedienungsanleitung auf der

Support-CD.

Da sich Motherboard-Spezi

fi

 kationen und BIOS-Software verändern

können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert

werden. Für den Fall, dass sich Änderungen an diesem Handbuch

ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere

Ankündigung, verfügbar sein. Die neuesten Gra

fi

 kkarten und unterstützten

CPUs sind auch auf der ASRock-Website aufgelistet.

ASRock-Website:    http://www.asrock.com

Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezi

fi

 sche

Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere

 Webseite:

 www.asrock.com/support/index.asp

1.1  Kartoninhalt

ASRock

X79 Extreme7

 Motherboard

(ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll)

ASRock

X79 Extreme7

 Schnellinstallationsanleitung

ASRock

X79 Extreme7

 Support-CD

Sechs Serial ATA (SATA) -Datenkabel (optional)

Zwei Serial ATA (SATA) -Festplattenstromkabel (optional)

Ein I/O Shield

Ein USB 3.0-Frontblende

Vier Festplatte Schrauben

Sechs Gehäuses Schrauben

Ein USB 3.0-Blech an der Rückwand

Ein ASRock SLI_Bridge_2S-Karte

Ein ASRock 3-Wege-SLI-2S1S-Brücke-Karte

ASRock erinnert...

Zur besseren Leistung unter Windows

®

7 / 7, 64 Bit / Vista

TM

/ Vista

TM

64 Bit empfehlen wir, die Speicherkon

fi

 guration im BIOS auf den AHCI-

Modus einzustellen. Hinweise zu den BIOS-Einstellungen

fi

 nden Sie in

der Bedienungsanleitung auf der mitgelieferten CD.

Deutsch

55

ASRock  X79  Extreme7  Motherboard

Deutsch

1.2 Spezifikationen

 Plattform

- ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll

- Hochwertiges Gold-Kondensatordesign (100 % hochwertige

  japanische Fertigung leitfähiger Polymerkondensatoren)

CPU

- Unterstützt in Sockel LGA 2011 Prozessoren der

  Intel

®

 Core

TM

 i7-39xx- & 38xx-Serie

- Digi Power-Design

- Erweitertes V12 + 2-Stromphasendesign

- Unterstützt Intel

®

 Turbo Boost 2.0-Technologie

- Unterstützt Hyper-Threading-Technologie

  (siehe

VORSICHT 1

)

- Unterstützt Untied-Übertaktungstechnologie

 Chipsatz

- Intel

®

 X79

 Speicher

- Vierkanal-DDR3-Speichertechnologie

 (siehe

VORSICHT 2

)

- 6 x Steckplätze für DDR3 (siehe

VORSICHT 3

)

- Unterstützt DDR3 2400+(OC)/1600/1333/1066/800

  no

n-ECC, ungepufferter Speicher

- Unterstützt in DDR3 ECC (ungepufferten Speicher) mit

  Prozessoren der Intel

®

 Workstation 1S Xeon

®

 E5 2xxx- &

  4xxx-Serie in Sockel LGA 2011

- Max. Kapazität des Systemspeichers: 48GB

  (siehe

VORSICHT 4

)

- Unterstützt Intel

®

 Extreme Memory Pro

fi

 le (XMP)1.3/1.2

 Erweiterungs-

- 5 x PCI-Express-3.0-x16-Steckplätze (PCIE1/PCIE2/

steckplätze

  PCIE3/PCIE4/PCIE5: x8/8/8/8/8-Modus oder x16/0/16/0/8-

  Modus)(siehe

VORSICHT 5

)

- 1 x PCI -Steckplätze

- Unterstützt AMD

TM

 Quad CrossFireX

TM

, 3-Way CrossFireX

TM

  und CrossFireX

TM

 -

NVIDIA

®

 Quad SLI

TM

, 3-Way SLI

TM

 und SLI

TM

 Audio

 -

7.1

CH HD Audio mit dem Inhalt Schutz

  (Realtek ALC898 Audio Codec)

- Premium Blu-ray-Audio-Unterstützung

- Unterstützt THX TruStudio

TM

 LAN

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- Unterstützt Wake-On-LAN

- Unterstützt energieef

fi

 zientes Ethernet 802.3az

 -

Unterstützt duales LAN mit Teamfunktion

56

ASRock  X79  Extreme7  Motherboard

Deutsch

- Unterstützt PXE

 E/A-Anschlüsse

I/O Panel

 an der

- 1 x PS/2-Mausanschluss

Rückseite

- 1 x PS/2-Tastaturanschluss

- 1 x Koaxial-SPDIF-Ausgang

- 1 x optischer SPDIF-Ausgang

- 6 x Standard-USB 2.0-Anschlüsse

- 1 x eSATA3-Anschluss

- 2 x Standard-USB 3.0-Anschlüsse

- 2 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED

  LED)

- 1 x IEEE 1394 Port

- 1 x CMOS löschen-Schalter

- HD Audiobuchse: Lautsprecher seitlich / Lautsprecher

  hinten / Mitte/Bass / Audioeingang/ Lautsprecher vorne /

  Mikrofon (siehe

VORSICHT 6

)

 SATA3

- 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

®

 X79;

  unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10 und

  Intel Rapid Storage 3.0), NCQ-, AHCI-und „Hot Plug“-

  Funktionen

- 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Marvell SE9182;

  unterstützt RAID- (RAID 0 und RAID 1), NCQ-, AHCI-und

  „Hot Plug“- Funktionen

- 3 x SATA 3-Anschlüsse (6,0 Gb/s) durch Marvell SE9172;

  unterstützt RAID- (RAID 0 und RAID 1), NCQ-, AHCI-und

  „Hot Plug“- Funktionen

 USB3.0

-

2 x USB 3.0-Ports an der Rückseite durch ASMedia

  ASM1042, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s

- 2 x USB 3.0-Header (unterstützt vier USB 3.0-Ports) an der

  Vorderseite durch TI

®

, unterstützt USB 1.0/2.0/3.0 mit bis zu

  5 Gb/s

 Anschlüsse

- 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID

  0, RAID 1, RAID 5, RAID 10 und Intel Rapid Storage 3.0),

  NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen

- 7 x SATA3 6,0 GB/s-Anschlüsse

- 1 x Infrarot-Modul-Header

- 1 x Consumer Infrared-Modul-Header

- 1 x COM-Anschluss-Header

- 1 x HDMI_SPDIF-Anschluss

- 1 x IEEE 1394-Anschluss

- 1 x Betriebs-LED-Header

- CPU/Gehäuse/Strom/SB lüfter-Anschluss

57

ASRock  X79  Extreme7  Motherboard

Deutsch

 -

24-pin

ATX-Netz-Header

- 8-pin anschluss für 12V-ATX-Netzteil

 -

SLI/XFIRE-Netz-Header

- Anschluss für Audio auf der Gehäusevorderseite

- 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher

  USB 2.0-Anschlüsse)

- 2 x USB 3.0-Anschlüsse (Unterstützung 4 zusätzlicher

  USB 3.0-Anschlüsse)

- 1 x Dr. Debug (Debug-LED mit 7 Segmenten)

 Schnellschalter

- 1 x CMOS löschen-Schalter mit LED

- 1 x Netzschalter mit LED

- 1 x Rücksetzschalter (Reset) mit LED

BIOS

- 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

- Unterstützung für “Plug and Play”

 -

ACPI

1.1-Weckfunktionen

 -

JumperFree-Modus

- SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

  Stromspannung Multianpassung

 CD d’assistance

- Treiber, Dienstprogramme, Antivirussoftware (Probeversion),

  CyberLink MediaEspresso 6.5-Testversion, ASRock

  Software-Suite (ASRock MAGIX-Multimedia-Suite - OEM)

 Einzigartige

- ASRock Extreme Tuning Utility (AXTU) (siehe

VORSICHT 7

)

 Eigenschaft

 -

ASRock

Sofortstart

- ASRock Instant Flash (siehe

VORSICHT 8

)

- ASRock APP Charger (siehe

VORSICHT 9

)

- ASRock SmartView (siehe

VORSICHT 10

)

- ASRock XFast USB (siehe

VORSICHT 11

)

- ASRock XFast LAN (siehe

VORSICHT 12

)

- ASRock XFast-Ladegerät (siehe

VORSICHT 13

)

- ASRock XFast RAM (siehe

VORSICHT 14

)

- ASRock X-FAN (siehe

VORSICHT 15

)

- ASRock Crashless BIOS (siehe

VORSICHT 16

)

- Hybrid Booster:

- Schrittloser CPU-Frequenz-Kontrolle

     (siehe

VORSICHT 17

)

- ASRock U-COP (siehe

VORSICHT 18

)

- Boot Failure Guard (B.F.G. – Systemstartfehlerschutz)

- Gute Nacht-LED

Hardware Monitor

  - Überwachung der CPU-Temperatur

 -

Motherboardtemperaturerkennung

58

ASRock  X79  Extreme7  Motherboard

Deutsch

- Drehzahlmessung für CPU/Gehäuse/Strom/SBlüfter

- Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au

  tomatische Anpassung der Gehäuselüftergeschwindigkeit

  durch CPU-Temperatur)

 -

Mehrstu

fi

 ge Geschwindigkeitssteuerung für CPU/Gehäuse/

  Strom lüfter

- Spannungsüberwachung: +12V, +5V, +3.3V, Vcore

 Betriebssysteme

- Unterstützt Microsoft

®

Windows

®

 7 / 7 64-Bit / Vista

TM

 /

  Vista

TM

64-Bit / XP / XP 64-Bit (siehe

VORSICHT 19

)

Zerti

fi

 zierungen

- FCC, CE, WHQL

- Gemäß Ökodesign-Richtlinie (ErP/EuP)

  Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP)

  erforderlich) (siehe

VORSICHT 20

)

 * Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website:

   http://www.asrock.com

 WARNUNG

Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS,

Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-

Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann

sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten

und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und

auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die

aufgrund von Overclocking verursacht wurden.

 VORSICHT!

1.  Die Einstellung der “Hyper-Threading Technology”,

fi

 nden Sie auf Seite

68 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie-

ben.

2.  Dieses Motherboard unterstützt vierkanal-DDR3-Speichertechnologie.

Vor Implementierung der vierkanal-DDR3-Speichertechnologie müssen

Sie die Installationsanleitung für die Speichermodule auf Seite 16 zwecks

richtiger Installation gelesen haben.

3.  Aufgrund der De

fi

 nition der Intel

®

-Prozessorspezi

fi

 kationen fährt das Sys-

tem nicht hoch, wenn nur zwei DIMM in den Steckplätzen DDR3_B2 und

DDR3_D2 installiert sind. Bitte installieren Sie die Speichermodule zuerst

in den Steckplätzen DDR3_B1 und DDR3_D1, damit die Steckplätze

DDR3_B2 und DDR3_D2 richtig funktionieren.

4.  Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

®

 7 / Vista™  / XP

etwas Speicher zur Nutzung durch das System reserviert wird. Unter

Windows

®

 OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie

können ASRock XFast RAM zur Nutzung des Speichers, den Windows

®

nicht verwenden kann, einsetzen.

59

ASRock  X79  Extreme7  Motherboard

Deutsch

5.  Aktuell unterstützt der Intel

®

 Sandy Bridge-E-Sockel-2011-Prozessor

PCIE 3.0 nicht; dieses Motherboard basiert jedoch bereits auf PCIE

3.0-Hardware. Die Aktivierung von PCIE 3.0 ist von der Intel-CPU ab-

hängig. Bitte suchen Sie auf der Intel-Webseite nach Informationen zu

künftigen CPU-Aktualisierungen und -Veröffentlichungen.

6.  Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-,

4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung

anhand der Tabelle auf Seite 3 her.

7.  ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an

einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware-

Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die

Hardware-Überwachung können Sie die Hauptsystemdaten einsehen.

Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit

und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz

zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht

Ihnen die Speicherung Ihrer OC-Einstellungen als Pro

fi

 l, welches Sie

mit Freunden teilen können. Ihre Freunde können das OC-Pro

fi

 l dann

in ihrem System laden und so die gleichen OC-Einstellungen erzielen.

Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei

Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung

 der

Ef

fi

 zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen.

Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU)

fi

 nden Sie auf unserer Webseite.

ASRock-Webseite: http://www.asrock.com

8.  ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs

können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs-

systeme wie MS-DOS oder Windows

®

 aufrufen zu müssen. Mit diesem

Programm bekommen Sie durch Drücken der <F6>-Taste während des

POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup-

Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug

einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash-

Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon

können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung

einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro-

gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk

oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

9.  Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Au

fl

 adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch)

suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock

APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber;

dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer-

auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP

Charger ermöglicht Ihnen die schnelle Au

fl

 adung mehrerer Apple-Geräte

gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC

60

ASRock  X79  Extreme7  Motherboard

Deutsch

den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo-

dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des

APP Charger-Treibers können Sie im Handumdrehen das großartigste

Ladeerlebnis überhaupt genießen.

 ASRock-Webseite:

http://www.asrock.com/Feature/AppCharger/index.

asp

10.  SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE-

Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf,

Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert:

In einer speziellen Ansicht, die das Internet noch angenehmer und aufre-

gender macht. ASRock-Motherboards werden exklusiv mit der Smart-

View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren

Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie

mit den Windows

®

-Betriebssystemen 7 / 7, 64 Bit / Vista

TM

 / Vista

TM

 64 Bit

und dem Internet Explorer ab Version 8 nutzen.

ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

11.  ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des

Gerätes variieren.

12.  ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon-

fi

 gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen

neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel-

lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei

Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können

Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen.

Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell

ermitteln, welche Datenströme zur Zeit übertragen werden.

13.  Das ASRock XFast-Ladegerät bietet die beste und schnellste Technolo-

gie zur Au

fl

 adung Ihrer mobilen Geräte via PC. Über den USB-Port des

XFast-Ladegerätes können Sie Ihre Geräte jederzeit in kürzester Zeit

au

fl

 aden. Zusätzlich zu Apple-Geräten kann es auch intelligente Geräte

mit dem BC 1.1-Standard au

fl

 aden. Hinweise

fi

 nden Sie auf Seite 32.

14.  ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut-

zung des Speicherplatzes, der unter Windows

®

-Betriebssystemen mit

32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt

die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet

mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt

fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der

Reduzierung der Häu

fi

 gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän-

gerung deren Lebenszeit.

15.  ASRock X-FAN wird nur dann automatisch aktiviert, wenn das System

bei hoher Last oder Übertaktung eine bestimmte Temperatur erreicht.

Normalerweise bleibt ASRock X-FAN deaktiviert, damit Benutzer eine

möglichst geräuscharme Computererfahrung genießen können. Ziel-

temperatur und Lüftergeschwindigkeitseinstellungen können im UEFI-

Einrichtungsprogramm kon

fi

 guriert werden.

61

ASRock  X79  Extreme7  Motherboard

Deutsch

16.  ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS-

Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS

die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung

wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst

im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen.

Diese Funktion wird nur von USB 2.0-Ports unterstützt.

17.  Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen

Prozessor vorgesehenen liegen, können das System instabil werden

lassen oder die CPU beschädigen.

18.  Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten,

prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und

stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die

Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmeleit-

paste zwischen CPU und Kühlkörper zu sprühen.

19.  Intel Rapid Storage Technology enterprise 3.0 wird von Microsoft

®

 Win-

dows

®

 XP / XP 64 Bit nicht unterstützt.

20.  EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener-

gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß

dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch

von vollständigen Systemen unter 1,00 Watt liegen,

wenn sie ausgeschaltet sind. Um dem EuP-Standard zu entsprechen,

sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung

erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige

Stromversorgung dem Standard entsprechen, was bedeutet, dass bei

einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieef

fi

 zienz

höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung

empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung

abzufragen.

62

ASRock  X79  Extreme7  Motherboard

Deutsch

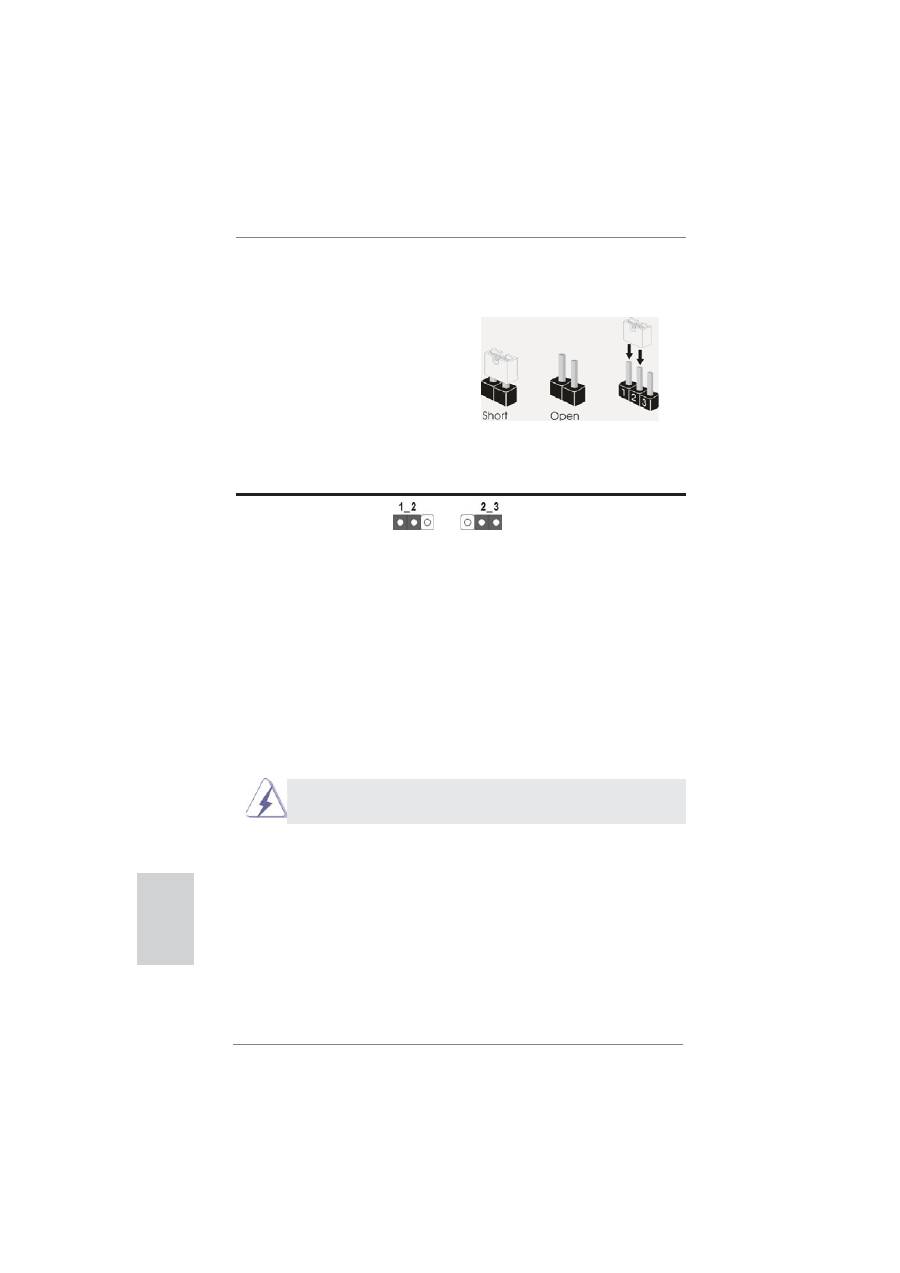

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper

gesetzt werden. Werden Pins durch

Jumperkappen verdeckt, ist der Jumper

“Gebrückt”. Werden keine Pins durch

Jumperkappen verdeckt, ist der Jumper

“Offen”. Die Abbildung zeigt einen 3-Pin

Jumper dessen Pin1 und Pin2  “Ge-

brückt” sind, bzw. es be

fi

 ndet sich eine

Jumper-Kappe auf diesen beiden Pins.

Jumper Einstellun

Beschreibung

CMOS löschen

(CLRCMOS1, 3-Pin jumper)

(siehe S.2, No. 32)

Hinweis:

CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum

Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung

schalten Sie den Computer bitte aus und trennen das Netzkabel von der

Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und

Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie

sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung

löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung

löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann

vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort,

Datum, Uhrzeit, benutzerde

fi

 niertes  Pro

fi

 l, 1394 GUID und MAC-Adresse

nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

CMOS

löschen

Default-

Einstellung

Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS

löschen-Jumper.

63

ASRock  X79  Extreme7  Motherboard

Deutsch

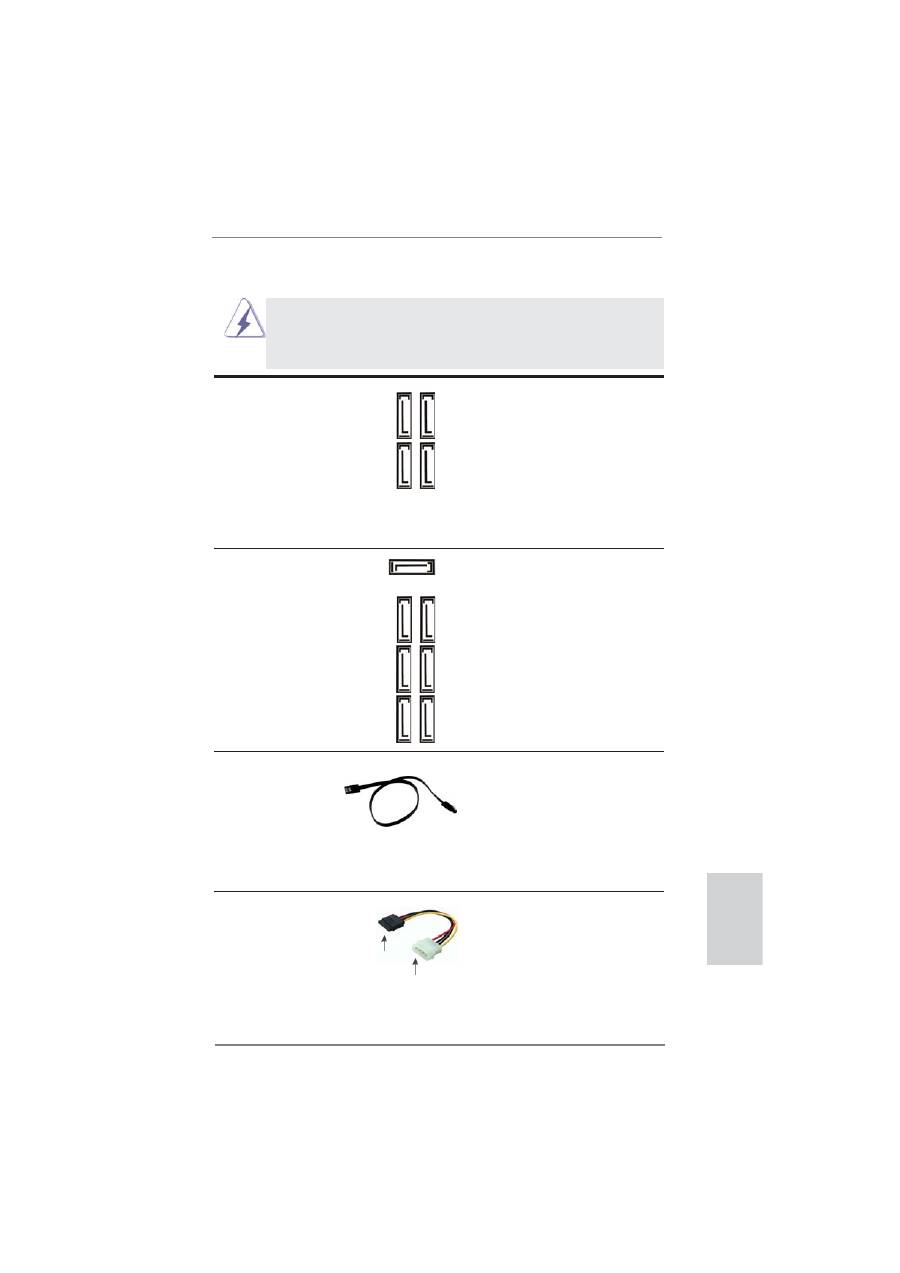

Seriell-ATA2-Anschlüsse

Diese vier Serial ATA2-

(SATA2_0_1: siehe S.2 - No. 19)

 (SATA2-)Verbínder

(SATA2_2_3: siehe S.2 - No. 18)

unterstützten SATA-Datenkabel

für interne

Massenspeichergeräte. Die

aktuelle SATA2-Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 3,0

Gb/s.

Seriell-ATA3-Anschlüsse

Diese sieben Serial ATA3-

(SATA3_0_1: siehe S.2 - No. 20)

 (SATA3-)Verbínder

(SATA3_M0_M1: siehe S.2 - No. 22)

unterstützten SATA-Datenkabel

(SATA3_M2_M3: siehe S.2 - No. 21)

für interne

(SATA3_M4: siehe S.2 - No. 15)

Massenspeichergeräte. Die

aktuelle SATA3- Schnittstelle

ermöglicht eine

 Datenübertragungsrate

bis

 6,0

Gb/s.

Serial ATA- (SATA-)

SJedes Ende des SATA

Datenkabel

Datenkabels kann an die SATA

(Option)

/ SATA2 / SATA3 Festplatte

oder das SATA2 / SATA3

Verbindungsstück auf

dieser Hauptplatine

 angeschlossen

werden.

1.4  Onboard Headers and Connectors

SA

TA2_0      SA

TA2_2

SA

TA2_1      SA

TA2_3

SA

TA3_M0   SA

TA3_M2   SA

TA3_0

SA

TA3_M1   SA

TA3_M3   SA

TA3_1

SATA3_M4

Serial ATA- (SATA-)

Verbinden Sie das schwarze

Stromversorgungskabel

Ende des SATA-Netzkabels mit

(Option)

dem Netzanschluss am

Laufwerk. Verbinden Sie dann

das weiße Ende des SATA-

Stromversorgungskabels mit

dem Stromanschluss des

 Netzteils.

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-

INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-

erkappen auf Header und Anschlüsse setzen, wird das Motherboard

unreparierbar beschädigt!

Verbindung zum

Netzteil

Verbindung zum

SATA-HDD-Stromanschluss

64

ASRock  X79  Extreme7  Motherboard

Deutsch

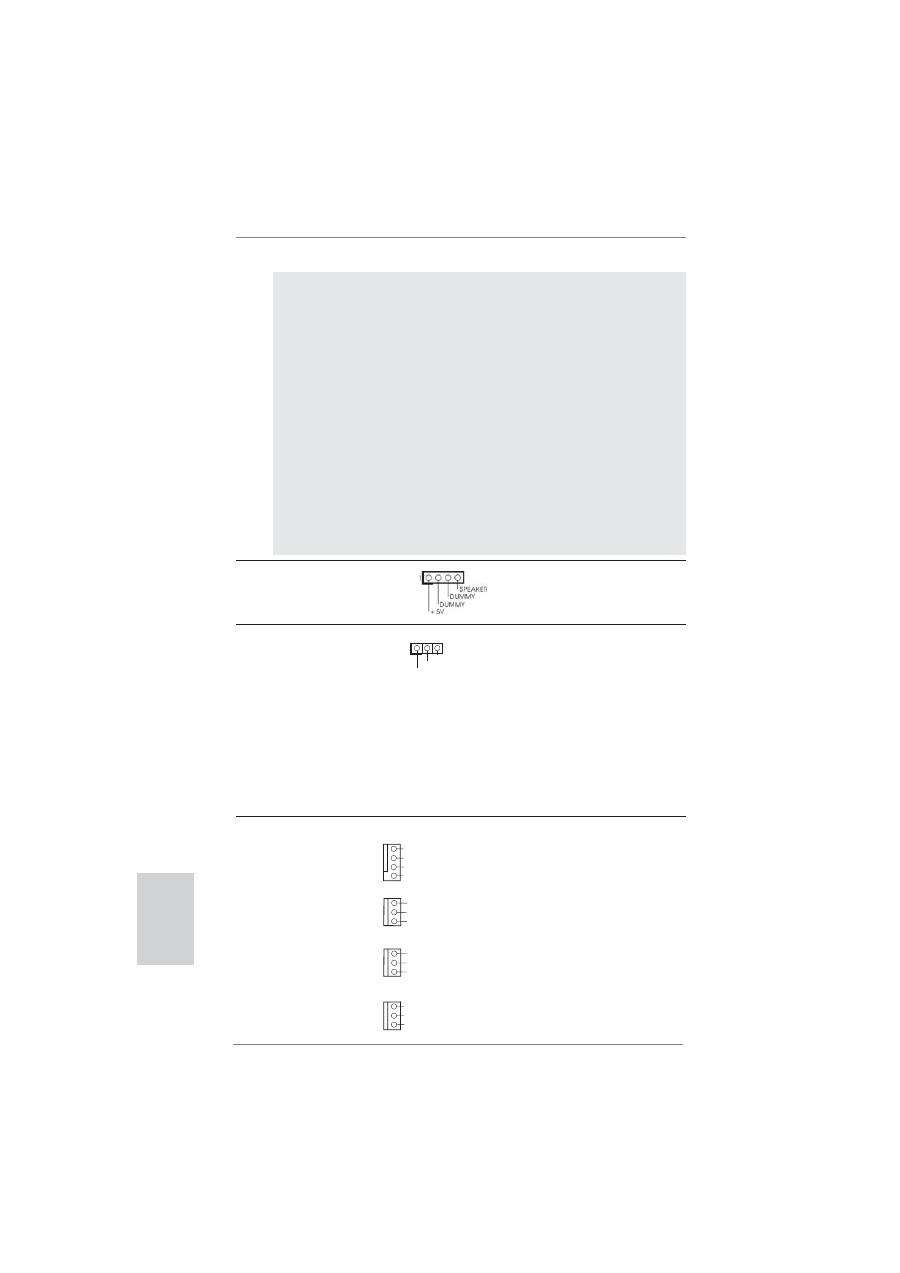

USB 2.0-Header

Zusätzlich zu den sechs

(9-pol. USB_6_7)

üblichen USB 2.0-Ports an den

(siehe S.2 - No. 36)

 I/O-Anschlüssen

be

fi

 nden sich

drei USB 2.0-

Anschlussleisten am

Motherboard. Pro USB 2.0-

(9-pol. USB_8_9)

Anschlussleiste werden zwei

(siehe S.2 - No. 35)

USB 2.0-Ports unterstützt.

(9-pol. USB_10_11)

(siehe S.2 - No. 34)

Infrarot-Modul-Header

Dieser Header unterstützt ein

(5-pin IR1)

optionales, drahtloses Sende-

(siehe S.2 - No. 39)

 und

Empfangs-Infrarotmodul.

USB 3.0-Header

Neben zwei Standard-USB

(19-pol. USB3_2_3)

3.0-Ports am E/A-Panel

(siehe S.2 - No. 14)

 be

fi

 ndet sich zwei USB 3.0-

Header an diesem

Motherboard. Dieser USB 3.0-

Header kann zwei USB 3.0-

 Ports

unterstützen.

(19-pol. USB3_4_5)

(siehe S.2 - No. 13)

Consumer Infrared-Modul-Header

Dieser Header kann zum

(4-pin CIR1)

 Anschließen

Remote-

(siehe S.2 - No. 37)

 Empfänger.

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

IntA_P3_D+

ID

IntA_P3_D-

GND

IntA_P3_SSTX+

GND

IntA_P3_SSTX-

IntA_P3_SSRX+

IntA_P3_SSRX-

Vbus

Vbus

Vbus

IntA_P2_SSRX-

IntA_P2_SSRX+

GND

IntA_P2_SSTX-

IntA_P2_SSTX+

GND

IntA_P2_D-

IntA_P2_D+

1

IntA_P5_D+

ID

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

65

ASRock  X79  Extreme7  Motherboard

Deutsch

1. High De

fi

 nition Audio unterstützt Jack Sensing (automatische Erkennung

    falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung

    am Gehäuse HDA unterstützen muss, um richtig zu funktionieren.

    Beachten Sie bei der Installation im System die Anweisungen in unserem

    Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

    nachstehend beschrieben an der Front-Audioanschlussleiste:

    A. Schließen Sie Mic_IN (MIC) an MIC2_L an.

    B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an.

    C. Schließen Sie Ground (GND) an Ground (GND) an.

      D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese

          Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden.

    E. So aktivieren Sie das Mikrofon an der Vorderseite.

         Bei den Betriebssystemen Windows

®

 XP / XP 64 Bit:

         Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann

         auf „FrontMic“ (Vorderes Mikrofon).

         Bei den Betriebssystemen Windows

®

 7 / 7 64 Bit / Vista

TM

 / Vista

TM

 64 Bit:

         Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-

         Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke)

         an.

System Panel-Header

Dieser Header unterstützt

(9-pin PANEL1)

mehrere Funktion der

(siehe S.2 - No. 29)

 Systemvorderseite.

Schließen Sie die Ein-/Austaste, die Reset-Taste und die

Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie

dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die

positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter):

Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu

ses. Sie können kon

fi

 gurieren, wie das System mit Hilfe des

Ein-/Ausschalters ausgeschaltet werden können soll.

RESET (Reset-Taste):

Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses.

Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes

neu

starten.

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

Anschluss für Audio auf

Dieses Interface zu einem

der Gehäusevorderseite

Audio-Panel auf der Vorder

(9-Pin  HD_AUDIO1)

seite Ihres Gehäuses,

(siehe S.2 - No. 42)

ermöglicht Ihnen eine bequeme

Anschlussmöglichkeit und

 Kontrolle

über

Audio-Geräte.

66

ASRock  X79  Extreme7  Motherboard

PLED (Systembetriebs-LED):

Zum Anschließen der Betriebsstatusanzeige an der Frontblende des

Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED

blinkt, wenn sich das System im Ruhezustand S1 be

fi

 ndet. Die LED

schaltet sich aus, wenn sich das System in den Modi S3/S4 be

fi

 ndet

oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des

Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder

schreibt.

Das Design der Frontblende kann je nach Gehäuse variiere. Ein

Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer

Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED,

Lautsprechern, etc. Stellen Sie beim Anschließen des

Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die

Kabel- und Pinbelegung korrekt übereinstimmen.

Deutsch

Gehäuselautsprecher-Header

Schließen Sie den

(4-pin SPEAKER1)

 Gehäuselautsprecher

an

(siehe S.2 - No. 28)

diesen Header an.

Betriebs-LED-Header

Bitte schließen Sie die

(3-pin PLED1)

Betriebs-LED des Gehäuses

(siehe S.2 - No. 30)

zur Anzeige des

 Systembetriebsstatus

an

diesem Header an. Die LED

leuchtet, wenn das System in

Betrieb ist. Die LED blinkt im

S1-Zustand. Im S3-/S4- oder

 S5-Zustand

(ausgeschaltet)

leuchtet die LED nicht.

1

PLED+

PLED+

PLED-

Gehäuse, Strom und SB lüfteranschlüsse

Verbinden Sie die Lüfterkabel

(4-pin CHA_FAN1)

mit den Lüfteranschlüssen,

(siehe S.2, No. 16)

wobei der schwarze Draht an

den

Schutzleiterstift

(3-pin CHA_FAN2)

angeschlossenwird. CHA_

(siehe S.2 - No. 25)

FAN1/2/3-Lüftergeschwindigkeit

kann über UEFI oder AXTU

(3-pin CHA_FAN3)

gesteuert werden. CHA_FAN1-,

(siehe S.2 - No. 23)

CHA_FAN2- und CHA_FAN3-

unterstützen

Lüftersteuerung.

(3-pin PWR_FAN1)

SB_FAN1

unterstützt

(siehe S.2 - No. 11)

geräuscharmen

Lüfter.

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

PWR_FAN_SPEED

GND

+12V

67

ASRock  X79  Extreme7  Motherboard

Deutsch

(3-pin SB_FAN1)

(siehe S.2 -  No. 17)

CPU-Lüfteranschluss

Verbinden Sie das CPU -

(4-pin  CPU_FAN1)

Lüfterkabel mit diesem

(siehe S.2 - No. 4)

Anschluss und passen Sie den

schwarzen Draht dem

 Erdungsstift

an.

Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss

(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss

angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn

Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses

Motherboards anschließen möchten, verbinden Sie ihn bitte mit den

Pins 1 – 3.

(3-pin CPU_FAN2)

(sieche S.2 - No. 10)

Pins 1–3 anschließen

Lüfter mit dreipoligem Anschluss installieren

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin  ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 12)

 Header.

12

 1

24

13

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

  modi

fi

 zierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

  Pin

13

ein.

12

 1

24

13

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin  ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 6)

 Stromversorgung

an.

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

SB_FAN_SPEED

8                  5

4                  1

GND

+12V

CPU_FAN_SPEED

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung

stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V

Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu

verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem

Pin 1 und Pin 5 ein.

8

        5

4

        1

68

ASRock  X79  Extreme7  Motherboard

Deutsch

SLI/XFIRE-Stromanschluss

Sie müssen diesen Anschluss

(4-pin  SLI/XFIRE_PWR1)

nicht zwingend verwenden.

(siehe S.2 - No. 49)

Wenn allerdings zwei

Gra

fi

 kkarten gleichzeitig am

Motherboard angeschlossen

sind, verbinden Sie diesen

Anschluss

bitte

mit

einem

Festplatten-Stromversorgungs-

stecker.

COM-Anschluss-Header Dieser

COM-Anschluss-

(9-pin COM1)

Header wird verwendet, um

(siehe S.2 - No. 38)

ein COM-Anschlussmodul zu

 unterstützen.

IEEE-1394 Header

Außer einem vorgegebenem

(9-pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

(siehe S.2 - No. 40)

Ausgabe Paneel, gibt es einen

IEEE-1394 Header

(FRONT_1394) auf dieser

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

 Port

unterstützen.

+12V

GND

+12V

1

RXTPBM_

0

GND

RXTPAM_

0

RXTPBP_

0

GND

RXTPAP_

0

SLI/XFIRE_POWER1

HDMI_SPDIF-Anschluss

Der HDMI_SPDIF-Anschluss

(2-pin HDMI_SPDIF1)

stellt einen SPDIF-

(siehe S.2 - No. 41)

Audioausgang für eine HDMI-

VGA-Karte zur Verfügung und

ermöglicht den Anschluss von

HDMI-Digitalgeräten wie

Fernsehgeräten, Projektoren,

LCD-Geräten an das System.

Bitte verbinden Sie den

HDMI_SPDIF-Anschluss der

HDMI-VGA-Karte mit diesem

 Anschluss.

SPDIFOUT

GND

1

69

ASRock  X79  Extreme7  Motherboard

Deutsch

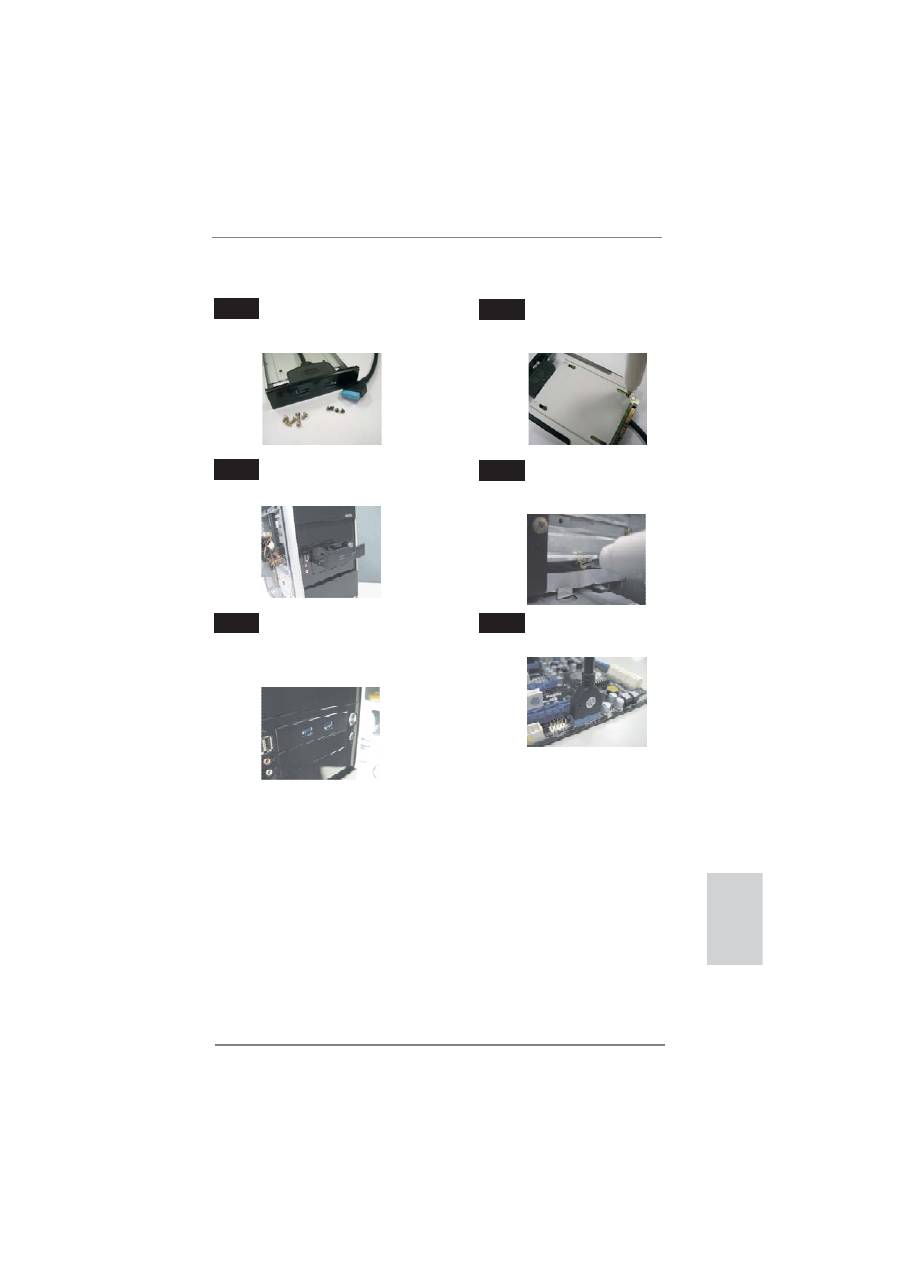

Installationsanleitung der USB 3.0-Frontblende

Installieren Sie die USB 3.0-Frontblende im

2,5 Zoll-Festplatteneinschub des Gehäuses.

Schritt

3

Schritt

4

Die USB 3.0-Frontblende ist nun

einsatzbereit.

Schließen Sie das Kabel der

USB 3.0-Frontblende am USB 3.0-Header

(USB3_2_3 oder USB3_4_5) am

Motherboard an.

Schritt

5

Schritt

6

Montieren Sie die USB 3.0-Frontblende

mit sechs Gehäuseschrauben am

Festplatteneinschub.

Schritt

1

Schritt

2

Halten Sie die mitgelieferte USB 3.0-

Frontblende, vier Festplattenschrauben

und sechs Gehäuseschrauben bereit.

Montieren Sie die 2,5 Zoll-HDD/SSD

mit vier Festplattenschrauben an der

USB 3.0-Frontblende.

70

ASRock  X79  Extreme7  Motherboard

1.5 Schnellschalter

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter

(Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/

ausschalten oder zurücksetzen oder die CMOS-Werte löschen können.

Netzschalter

Der Netzschalter ist ein

(PWRBTN)

Schnellschalter, mit dem

(siehe S.2 - No. 27)

Benutzer das System schnell

 ein-/ausschalten

können.

Rücksetzschalter (Reset)

Der Rücksetzschalter (Reset)

(RSTBTN)

ist ein Schnellschalter, mit dem

(siehe S.2 - No. 26)

Benutzer das System schnell

 zurücksetzen

können.

CMOS löschen-Schalter

Der CMOS löschen-Schalter ist

(CLRCBTN)

ein Schnellschalter, mit dem

(siehe S.3 - No. 18)

Benutzer die CMOS-Werte

schnell löschen können.

Deutsch

Installationsanleitung zum USB 3.0-Blech an der Rückwand

Schließen Sie das USB 3.0-Kabel an

das USB 3.0-Blech an.

Lösen Sie die beiden Schrauben am

USB 3.0-Panel.

Setzen Sie das USB 3.0-Blech an

der Rückwand des Gehäuses ein.

Fixieren Sie das USB 3.0-Blech mit

Schrauben an der Rückwand.

Schritt

1

Schritt

3

Schritt

2

Schritt

4

RESET

clr

CMOS
