ASRock X79 Extreme7: 1. 主板簡介

197

ASRock  X79  Extreme7  Motherboard

1. 主板簡介

謝謝你采用了華擎

X79 Extreme7

主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性

好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息

可參看驅動光盤的用戶手冊。

由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另

行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找

到最新的顯卡和 CPU 支持表。

華擎网址：http://www.asrock.com

如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機

種的規格信息。

www.asrock.com/support/index.asp

1.1 包裝盒內物品

華擎

X79 Extreme7

主板

(ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米 )

華擎

X79 Extreme7

快速安裝指南

華擎

X79 Extreme7

支持光盤

六條 Serial ATA(SATA) 數據線 ( 選配 )

兩條 Serial ATA(SATA) 硬盤電源線 ( 選配 )

一塊 I/O 擋板

一個前置 USB 3.0 面板

四個硬盤螺絲

六個機箱螺絲

一個后部 USB 3.0 面板

一個華擎 SLI_Bridge_2S 橋接卡

一個華擎 3-Way SLI-2S1S 橋接卡

ASRock提醒您

ASRock提醒您

...

為了在 Windows

®

7 / 7 64-bit / Vista

TM

/ Vista

TM

 64-bit 系統中取得

更好的性能，建議您在BIOS中將Storage Configuration（存儲配置）選項

設成AHCI模式。關于BIOS設置程序，請參見支持光盤中的“User Manual”

以了解相詳細信息。

簡體中文

198

ASRock  X79  Extreme7  Motherboard

簡體中文

1.2 主板規格

 架构

- ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 厘米 X 24.4 厘米

- 优質鍍金電容設計（100% 日制高品質高傳導性固態電容）

 處理器

- 支持 Intel

®

 Core

TM

 i7-39xx 和 38xx 系列處理器（LGA 2011

  接口）

- Digi 電源設計

- 高級 V12 + 2 電源相位設計

- 支持 Intel

®

 Turbo Boost 2.0 技術

- 支持 Hyper-Threading 超線程技術（詳見警告 1）

- 支持異步超頻技術

 芯片組

- Intel

®

X79

 系統內存

- 支持四通道 DDR3 內存技術（見警告 2）

- 配備六個 DDR3 DIMM 插槽（見警告 3）

- 支持 DDR3 2400+( 超頻 )/1600/1333/1066/800

  non-ECC、un-buffered 內存

- Intel

®

 Workstation 1S Xeon

®

 處理器 E5 2xxx 和 4xxx 系

  列（LGA 2011 接口）支持 DDR3 ECC 無緩存內存

- 最高支持 48GB 系統容量（見警告 4）

- 支持 Intel

®

 Extreme Memory Profile(XMP)1.3/1.2

 擴展插槽

- 5 x PCI Express 3.0 x16 插槽 (PCIE1/PCIE2/PCIE3/PCIE4/

  PCIE5: x8/8/8/8/8 模式或 x16/0/16/0/8 模式 )（見警告 5）

- 1 x PCI 插槽

- 支持 AMD 4 路 CrossFireX

TM

,3 路 CrossFireX

TM

和

  CrossFireX

TM

技術

- 支持 NVIDIA

®

 4 路 SLI

TM

,3 路 SLI

TM

和 SLI

TM

技術

 音效

- 7.1 聲道高保真音頻 , 支持內容保護功能

  (Realtek ALC898 音頻編解碼器 )

- 支持優質藍光音效

- 支持 THX TruStudio

TM

 板載 LAN 功能

- PCIE x1 Gigabit LAN 10/100/1000 Mb/s

- Broadcom BCM57781

- 支持网路喚醒（Wake-On-LAN）

- 支持 Energy Efficient Ethernet 802.3az

- 支持雙 LAN 整合功能

- 支持 PXE

 Rear Panel

I/O 界面

 I/O

- 1 個 PS/2 鼠標接口

 ( 后面板輸入 /

- 1 個 PS/2 鍵盤接口

 輸出接口 )

- 1 個同軸 SPDIF 輸出接口

- 1 個光纖 SPDIF 輸出接口

199

ASRock  X79  Extreme7  Motherboard

簡體中文

- 6 個可直接使用的 USB 2.0 接口

- 1 個 eSATA3 接口

- 2 個可直接使用的 USB 3.0 接口

- 2 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和

  SPEED LED)

- 1 個 IEEE 1394 接口

- 1 個 CMOS 數據清除開關

- 高保真音頻插孔：側置喇叭 / 后置喇叭 / 中置喇叭 /

 低音喇叭 / 音頻輸入 / 前置喇叭 / 麥克風 ( 見警告 6)

 SATA3

- 2 x Intel

®

X79 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID (RAID 0,

  RAID 1, RAID 5, RAID 10 和 Intel Rapid Storage 3.0),

  NCQ, AHCI 和熱插拔功能

- 2 x Marvell SE9182 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID

  (RAID 0 和 RAID 1), NCQ, AHCI 和熱插拔功能

- 3 x Marvell SE9172 的 SATA3 6.0Gb/s 連接頭 , 支持 RAID

  (RAID 0 和 RAID 1), NCQ, AHCI 和熱插拔功能

 USB 3.0

- 2 x ASMedia ASM1042 的后置 USB 3.0 連接頭，支持

  USB 1.0/2.0/3.0 到 5Gb/s

- 2 x TI

®

的前置 USB 3.0 連接頭 ( 支持 4 個 USB 3.0 接口 )，

  支持 USB 1.0/2.0/3.0 到 5Gb/s

 連接頭

- 4 x SATA2 3.0Gb/s 連接頭 , 支持 RAID (RAID 0, RAID 1,

  RAID 5, RAID 10 和 Intel Rapid Storage 3.0), NCQ, AHCI

  和熱插拔功能

- 7 x SATA3 6.0Gb/s 連接頭

- 1 x 紅外線模塊接頭

- 1 x 消費類紅外線模塊接頭

- 1 x 串行接口

- 1 x HDMI_SPDIF 接頭

- 1 x IEEE 1394 接頭

- 1 x 電源指示燈連接排針

- CPU/ 機箱 / 電源 /SB 風扇接頭

- 24 針 ATX 電源接頭

- 8 針 12V 電源接頭

- SLI/XFire 電源接頭

- 前置音頻面板接頭

- 3 x USB 2.0 接口 ( 可支持 6 個額外的 USB 2.0 接口 )

- 2 x USB 3.0 接口 ( 可支持 4 個額外的 USB 3.0 接口 )

- 1 x Dr. Debug (7 段調試 LED)

 快速開關

- 1 個帶 LED 的 CMOS 數據清除開關

- 1 個帶 LED 的電源開關

- 1 個帶 LED 的復位開關

200

ASRock  X79  Extreme7  Motherboard

簡體中文

 BIOS

- 64Mb AMI UEFI Legal BIOS, 支持 GUI

- 支持即插即用（Plug and Play,PnP）

- ACPI 1.1 電源管理

- 支持 jumperfree 免跳線模式

- 支持 SMBIOS 2.3.1

- CPU, VCCSA, DRAM, VTT, CPU PLL, PCH1.1V, PCH1.5V

  電壓多功能調節器

 支持光盤

-

驅動程序 , 工具軟件 , 殺毒軟件（測試版本 ),CyberLink

  MediaEspresso 6.5 試用版 , 華擎軟件套裝 ( 華擎 MAGIX 多媒

  体套件 - OEM)

 獨家功能

- ASRock Extreme Tuning Utility (AXTU)（詳見警告 7）

- 華擎即時開機功能

- 華擎 Instant Flash（見警告 8）

- 華擎 APP Charger（見警告 9）

- 華擎 SmartView（見警告 10）

- 華擎 XFast USB（見警告 11）

- 華擎 XFast LAN（見警告 12）

- 華擎 XFast Charger（見警告 13）

- 華擎 XFast RAM（見警告 14）

- 華擎 X-FAN（見警告 15）

- 華擎 Crashless BIOS（見警告 16）

- Hybrid Booster( 安心超頻技術 ):

  - 支持 CPU 無級頻率調控（見警告 17）

  - ASRock U-COP（見警告 18）

  - Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )

- 晚安指示燈

 硬件監控器

- CPU 溫度偵測

- 主板溫度偵測

- CPU/ 機箱 / 電源 /SB 風扇轉速計

- CPU/ 机箱靜音風扇（允許根据 CPU 溫度自動調整机箱風扇速

  度）

- CPU/ 機箱 /SB 風扇多速控制

- 電壓範圍：+12V, +5V, +3.3V, 核心電壓

操作系統

- Microsoft

®

Windows

®

7/7 64 位元 /Vista

TM

/Vista

TM

64 位元 /

  XP/XP 64 位元适用于此主板（見警告 19）

 認證

- FCC, CE, WHQL

- 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

  ( 見警告 20）

 * 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

201

ASRock  X79  Extreme7  Motherboard

簡體中文

警告

請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用異步超

頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會導

致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻可

能導致的損壞不承擔責任。

    警告！

1、 關于“Hyper-Threading  Technology”（超線程技術）的設置，請參考 CD

光盤中的“User Manual”第 68 頁。

2、 這款主板支援四通道內存技術。在您實現四通道內存技術之前，為能正確

安裝，請確認您已經閱讀了第 16 頁的內存模組安裝指南。

3、 依照 Intel

®

 CPU 的規范定義，如果只是在 DDR3_B2 和 DDR3_D2 插槽中安裝

兩個 DIMM，系統將不會引導。請先在 DDR3_B1 和 DDR3_D1 插槽中安裝內存

模塊，之后 DDR3_B2 和 DDR3_D2 插槽方能正常工作。

4、 由于操作系統的限制，在 Windows

®

 7 / Vista

TM

/ XP 下，供系統使用的實

際內存容量可能小于 4GB。對於 Windows

®

 操作系統搭配 64 位元 CPU 來說 ,

不會存在這樣的限制。您可以通過  ASRock  XFast  RAM  來利用  Windows

®

無法使用的內存。

5、 目前 Intel

®

 2011 接口 Sandy Bridge-E 處理器不支持 PCIE 3.0，但此

主板已做好支持  PCIE  3.0  硬件的准備。是否能啟用  PCIE  3.0  取決于

Intel 的 CPU。有關未來 CPU 更新和發布情況的信息，請訪問 Intel 网

站。

6、 在麥克風輸入方面，這款主板支持立體聲和單聲道這兩種模式。在音頻輸

出方面，這款主板支持 2 聲道、4 聲道、6 聲道以及 8 聲道模式。請查閱

第 3 頁的表格瞭解正確的連接方式。

7、 ASRock Extreme Tuning Utility (AXTU) 是一個多合一的工具，可在用戶

友好的界面中微調不同的系統功能，包括硬件監控、風扇控制、超頻、O C

DNA 和 IES。在 Hardware Monitor（硬件監控）中，顯示系統的主要參數。

在 Fan Control（風扇控制）中，顯示風扇速度和溫度，以便您進行調整。

在 Overclocking（超頻）中，您可以對 CPU 進行超頻，以优化系統性能。

在 OC  DNA 中，您可以將自己的 OC 設置保存為配置文件，并与您的朋友共

享。您的朋友可以將您的 O C 配置文件加載他們的系統中，從而得到相同

的 OC 設置。在 IES（智能節能）中，電壓調節器可以在 CPU 核心空閒時減

少輸出相位數，以提高效率且不影響運計算性能。關于 ASRock  Extreme

Tuning Utility (AXTU) 的操作步驟，請訪問我們的网站。

華擎網站：http://www.asrock.com

8、 華擎 Instant Flash 是一個內建于 Flash ROM 的 BIOS 更新工具程序。這個

方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或 Windows

®

)

即可進行 B I O S 的更新。在系統開机自檢過程中按下 < F6> 鍵或在 B I O S 設

置菜單中按下 <F2> 鍵即可進入華擎 Instant  Flash 工具程序。啟動這一

程序後 , 只需把新的 B I O S 文件保存在 U 盤、軟盤或硬盤中 , 輕鬆點擊鼠

標就能完成 B I O S 的更新 , 而不再需要準備額外的軟盤或其他複雜的更新

程序。請注意 :U 盤或硬盤必須使用 FAT32/64 文件系統。

202

ASRock  X79  Extreme7  Motherboard

簡體中文

9、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d

touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。

只需安裝 APP  Charger 驅動程序 , 用電腦為 iPhone 充電最多可比以往快

40%。華擎 APP Charger 允許您同時為多部蘋果設備快速充電 , 甚至可以

在電腦進入待機 ( S1)、掛起至內存 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下

持續為設備充電。只需安裝了 APP  Charger 驅動程序 , 您立刻就能擁有非

凡的充電體驗。

10、 S m a r t V i e w 是 I n t e r n e t 瀏覽器的一項新功能，它作為 I E 的智能起始頁

面，在一個增強的視圖中提供您經常訪問的网站、您的遊覽歷史記錄、

您的 F a c e b o o k 朋友、以及您的實時新聞來源，可為您提供更具個性化的

Internet 体驗。華擎主板專門配備 SmartView 應實用程序，可幫助您隨時

与朋友保持聯系。為使用 SmartView 功能，請确保您操作系統的版本是

Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元，瀏覽器的版本是

IE8。

華擎网站：http://www.asrock.com/Feature/SmartView/index.asp

11、 華擎 XFast  USB 可以提升 USB 存儲設備性能。性能可能因設備特性不同而

存在差异。

12、 華擎 XFast  LAN 可提供更快的网絡訪問，包括以下諸多好處。网絡應用程

序优先級：您可以設置理想的應用程序优先級，并可以添加新程序。游戲

更少延遲：將在線游戰設置為較高的优先級，可降低游戰中的延遲。流量

定形：您可以在觀看 Youtube 高清視頻的同時進行文件下載。實時分析您

的數据：通過狀態窗口，您可以清楚地看到目前正在傳輸的是哪個數据流。

13、 華擎 XFast  Charger 是一項可讓您通過 PC 對移動設備進行充電的最快最

好的技術。通過 XFast  Charger  USB 接口，用戶可在任何時間享受快速充

電体驗。除了苹果設備外，該技術也可為符合 B C  1.1 標准的智能設備充

電。詳情請參考第 32 頁的說明。

14、ASRock  XFast  RAM  是  ASRock  Extreme  Tuning  Utility  (AXTU)  中加入

的一項新功能。它能充分利用 Windows

®

 操作系統 32-bit CPU 無法使用

的內存空間。ASRock  XFast  RAM  可縮短之前訪問過的网站的加載時間，

從而加快网絡衝浪速度。此外，它還能提升 Adobe  Photoshop 運行的速度

高達五倍之多。ASRock XFast RAM 的另一項优勢是它能減少訪問 SSD 或

HDD 的頻次，從而延長它門的使用壽命。

15、ASRock  X-FAN  僅當系統在重負載或超頻情況下溫度升至特定值時自動激

活。在正常情況下，ASRock  X-FAN  始終保持非活動狀態，以便為用戶提

供安靜的計算体驗。目標溫度和風扇速度設置可以在  UEFI  設置實用程序

中進行配置。

16、ASRock Crashless BIOS 能讓用戶安心地更新他門的 BIOS，而不用擔心發

生故障。如果在 BIOS 更新過程中斷電，ASRock Crashless BIOS 會在電

源恢复后自動完成 BIOS 更新過程。請注意，BIOS 文件需存放在 USB 盤

的根目錄中。此功能只支持 USB2.0 端口。

17、 盡管本主板提供無級頻率調控 , 但不推荐用戶超頻使用。不同于標准 C P U

總線頻率的非標准頻率可能會使系統不穩定，甚至會損害 CPU 和主板。

18、 當檢測到 CPU 過熱問題時，系統會自動關機。在您重新啟動系統之前，請

檢查主板上的 C P U 風扇是否正常運轉並拔出電源線，然后再將它插回。為

了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間涂一層導熱膠。

203

ASRock  X79  Extreme7  Motherboard

簡體中文

19、Microsoft

®

 Windows

®

 XP / XP 64-bit 系統不支持 Intel Rapid Storage

Technology enterprise 3.0。

20、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統

耗電量的規定。根據 E u P 的規定 , 一個完整系統在關機模式下的交流電總

消耗必須在 1.00W 以下。為滿足 E u P 標準 , 您需要同時具備支持 E u P 的主

板和支持 EuP 的電源供應器。根據 Intel

®

的建議 , 支持 EuP 的電源供應器

必須滿足在 100m A 電流消耗時 ,5V s b 電源效率高于 50%。有關支持 E u P 的

電源供應器選擇方面的更多細節 , 我們建議您諮詢電源供應器的製作商。

204

ASRock  X79  Extreme7  Motherboard

簡體中文

默認設置

清除 CMOS

1.3 跳線設置

插圖所示的就是設置跳線的方法。當跳線

帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短

接”。如果針腳上沒有放置跳線帽 ,  這個

跳線就是“開路”。插圖顯示了一個 3 針

腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2

之間時就是“短接”。

接腳

設定

清除 CMOS

(CLRCMOS1, 3 針腳跳線 )

( 見第 2 頁第 32 項 )

注意：

C L R C M O S1 允 許 您 清 除 C M O S 中 的 數 据。 如 要 清 除 并 將 系 統 參 數 恢 复 至 默 認

設置，請關閉計算机，然后從電源插座上拔掉電源線。等待 15 秒后，使用跳

線帽將 C L R C M O S1 上的插針 2 和插針 3 短接 5 秒。但是，請勿在更新 B I O S 后

立即清除 C M O S。如果需要在更新 B I O S 后立即清除 C M O S，必須在執行 C M O S

清除操作之前，先啟動然后關閉系統。請注意，只有取出 C M O S 電池，密碼、

日期、時間、用戶默認配置文件、1394 GUID 和 MAC 地址才會被清除。

清除CMOS開關与清除CMOS跳線具有相同的功能。

205

ASRock  X79  Extreme7  Motherboard

簡體中文

Serial ATA (SATA)

SATA 數據線的任意一端均可

數據線

連接 SATA/SATA2/SATA3 硬盤

( 選配 )

或者主板上的 SATA2/SATA3 接

口。

Serial ATA3 接口

這裡有七組 Serial ATA3

(SATA3_0_1: 見第 2 頁第 20 項 )

(SATA3) 接口支持 Serial

(SATA3_M0_M1: 見第 2 頁第 22 項 )

(SATA) 數據線作為內部儲存

(SATA3_M2_M3: 見第 2 頁第 21 項 )

設置。目前 SATA3 界面理論

(SATA3_M4: 見第 2 頁第 15 項 )

上可提供高達 6.0Gb/s 的數

據傳輸速率。

USB 2.0 擴展接頭

除了位於 I/O 面板的六個默

(9 針 USB_6_7)

認 USB 2.0 接口之外，這款

( 見第 2 頁第 36 項 )

主板有三組 USB 2.0 接針。

這組 USB 2.0 接針可以支持

兩個 USB 2.0 接口。

1.4 板載接頭和接口

板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將

跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATA2 接口

這裡有四組 Serial ATA2

(SATA2_0_1: 見第 2 頁第 19 項 )

(SATA2) 接口支持 Serial

(SATA2_2_3: 見第 2 頁第 18 項 )

(SATA) 數據線作為內部儲存

設置。目前 SATA2 界面理論

上可提供高達 3.0Gb/s 的數

據傳輸速率。

SA

TA2_0      SA

TA2_2

SA

TA2_1      SA

TA2_3

SA

TA3_M0   SA

TA3_M2   SA

TA3_0

SA

TA3_M1   SA

TA3_M3   SA

TA3_1

SATA3_M4

Serial ATA (SATA)

請將 SATA 電源線黑色的一端

電源線

連接到 SATA 驅動器的電源接

( 選配 )

口。然后將 SATA 電源線白色

的一端連接到電源適配器的電源

接口。

連接到電源

適配器

連接到 SATA 硬盤

電源接口

206

ASRock  X79  Extreme7  Motherboard

簡體中文

消費類紅外線模塊接頭

此接口可以連接遙控器。

(4 針 CIR1)

( 見第 2 頁第 37 項 )

(9 針 USB_8_9)

( 見第 2 頁第 35 項 )

(9 針 USB_10_11)

( 見第 2 頁第 34 項 )

USB 3.0 擴展接頭

除了位於 I/O 面板的兩個默

(19 針 USB3_2_3)

認 USB 3.0 接口之外，這款

( 見第 2 頁第 14 項 )

主板有兩組 USB 3.0 接針。

這組 USB 3.0 接針可以支持

兩個 USB 3.0 接口。

(19 針 USB3_4_5)

( 見第 2 頁第 13 項 )

紅外線模塊接頭

這個接頭支持一個選配的無

(5 針 IR1)

線發送和接受紅外線的

( 見第 2 頁第 39 項 )

模塊。

前置音頻面板接頭

可以方便連接音頻設備。

(9 針 HD_AUDIO1)

( 見第 2 頁第 42 項 )

J_SENSE

OUT2_L

1

MIC_RET

PRESENCE#

GND

OUT2_R

MIC2_R

MIC2_L

OUT_RET

1

USB_PWR

P-8

GND

DUMMY

USB_PWR

P+8

GND

P-9

P+9

1

USB

_

P

W

R

P

-10

G

N

D

DU

MMY

USB

_

P

W

R

P

+10

G

N

D

P

-11

P

+11

1

IRTX

+5VSB

DUMMY

IRRX

GND

1

ATX+5VSB

IRTX

GND

IRRX

1

IntA_P3_D+

ID

IntA_P3_D-

GND

IntA_P3_SSTX+

GND

IntA_P3_SSTX-

IntA_P3_SSRX+

IntA_P3_SSRX-

Vbus

Vbus

Vbus

IntA_P2_SSRX-

IntA_P2_SSRX+

GND

IntA_P2_SSTX-

IntA_P2_SSTX+

GND

IntA_P2_D-

IntA_P2_D+

1

IntA_P5_D+

ID

IntA_P5_D-

GND

IntA_P5_SSTX+

GND

IntA_P5_SSTX-

IntA_P5_SSRX+

IntA_P5_SSRX-

Vbus

Vbus

Vbus

IntA_P4_SSRX-

IntA_P4_SSRX+

GND

IntA_P4_SSTX-

IntA_P4_SSTX+

GND

IntA_P4_D-

IntA_P4_D+

207

ASRock  X79  Extreme7  Motherboard

簡體中文

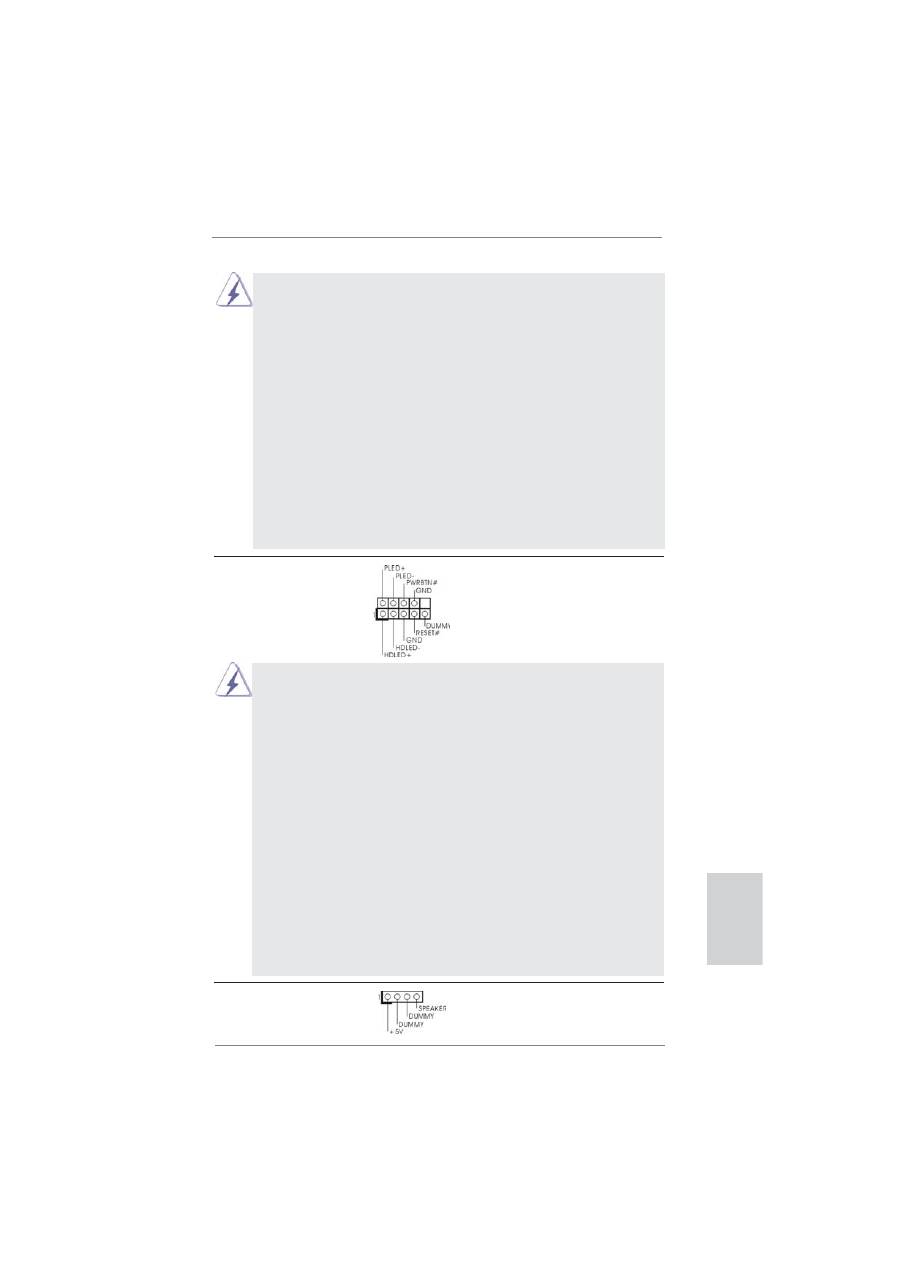

機箱喇叭接頭

請將機箱喇叭連接到這個接

(4 針 SPEAKER1)

頭。

( 見第 2 頁第 28 項 )

系統面板接頭

這個接頭提供數個系統前面

(9 針 PANEL1)

板功能。

( 見第 2 頁第 29 項 )

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態

指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ):

連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。

RESET( 重啟開關 ):

連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可

按下重啟開關重新啟動電腦。

PLED( 系統電源指示燈 ):

連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。

當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待

機模式或關機 (S5) 模式時 , 此指示燈熄滅。

HD LED( 硬盤活動指示燈 ):

連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 ,

此指示燈亮起。

前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、

重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機

箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

          1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能

             (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我

             們提供的手冊和機箱手冊上的使用說明安裝您的系統。

          2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 :

A. 將 Mic_IN(MIC) 連接到 MIC2_L。

B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到

OUT2_L。

C. 將 Ground(GND) 連接到 Ground(GND)。

D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到

AC’97 音頻面板。

E.  開啟前置麥克風。

在 Windows

®

 XP / XP 64 位元操作系統中 :

選擇”Mixer”。選擇”Recorder”

。接著點擊”FrontMic”。

在 Windows

®

 7 / 7 64 位元 / Vista

TM

 / Vista

TM

 64 位元操作系

統中 :

在 Realtek 控制面板中點擊”FrontMic”。調節”Recording

Volume”。

208

ASRock  X79  Extreme7  Motherboard

簡體中文

機箱 , 電源 ,SB 風扇接頭

請將風扇連接線接到這個

(4 針 CHA_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 16 項 )

相接。CHA_FAN1、CHA_FAN2 和

CHA_FAN3 支持風扇控制。

(3 針 CHA_FAN2)

SB_FAN1 支持靜音風扇。

( 見第 2 頁第 25 項 )

(3 針 CHA_FAN3)

( 見第 2 頁第 23 項 )

(3 針 PWR_FAN1)

( 見第 2 頁第 11 項 )

(3 針 SB_FAN1)

( 見第 2 頁第 17 項 )

CPU 風扇接頭

請將 CPU 風扇連接線接到這個

(4 針 CPU_FAN1)

接頭，並讓黑線與接地的針腳

( 見第 2 頁第 4 項 )

相接。

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的

3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇

連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。

3-Pin 風扇的安裝

Pin 1-3 連接

(3 針 CPU_FAN2)

( 見第 2 頁第 10 項 )

ATX 電源接頭

請將 ATX 電源供應器連接到這

(24 針 ATXPWR1)

個接頭。

( 見第 2 頁第 12 項 )

12

 1

24

13

電源指示燈連接排針

請將機箱電源指示燈連接到

(3 針 PLED1)

這一排針，以指示系統電源

( 見第 2 頁第 30 項 )

狀態。當系統正在運行時，

LED 指示燈亮。在 S1 模式

下，LED 指示燈會不停閃

爍。在 S3/S4 或 S5 模式 ( 關

機 ) 下，LED 指示燈會熄滅。

1

PLED+

PLED+

PLED-

GND

+12V

CPU_FAN_SPEED

FAN_SPEED_CONTROL

1  2  3  4

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

G

N

D

+1

2

V

C

HA_FAN_

SP

EE

D

GND

+12V

SB_FAN_SPEED

PWR_FAN_SPEED

GND

+12V

GND

+12V

CPU_FAN_SPEED

209

ASRock  X79  Extreme7  Motherboard

簡體中文

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用

傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著

Pin 1 和 Pin 13 插上電源接頭。

20-Pin ATX 電源安裝說明

12

 1

24

13

雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin

ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電

源接頭。

4-Pin ATX 12V 電源安裝說明

ATX 12V 接頭

請將一個 ATX 12V 電源供應

(8 針 ATX12V1)

器接到這個接頭。

( 見第 2 頁第 6 項 )

SLI/XFIRE 電源接頭

一般不需要使用這個接口，

(4 針 SLI/XFIRE_POWER1)

但是如果主板上同時插入兩塊

( 見第 2 頁第 49 項 )

顯卡時，請將它連接到硬盤

    電源接口。

IEEE 1394 接口

除了位於 I/O 面板的一個默

(9 針 FRONT_1394)

認 IEEE 1394 接口之外，這

( 見第 2 頁第 40 項 )

款主板有一組 IEEE 1394 接

針。這組 IEEE 1394 接針可

以支持一個 IEEE 1394 接口。

SLI/XFIRE_POWER1

+12V

GND

+12V

1

RXTPBM_

0

GND

RXTPAM_

0

RXTPBP_

0

GND

RXTPAP_

0

串行接口連接器

這個 COM1 端口支持一個串行

(9 針 COM1)

接口的外設。

( 見第 2 頁第 38 項 )

HDMI_SPDIF 接頭

HDMI_SPDIF 接頭，提供 SPDIF

(2 針 HDMI_SPDIF1)

音頻輸出至 HDMI 顯卡，支持

( 見第 2 頁第 41 項 )

將電腦連接至帶 HDMI 的數字

電視 / 投影儀 / 液晶顯示器等

設備。請將 HDMI 顯卡的

HDMI_SPDIF 接口連接到這個

接頭。

SPDIFOUT

GND

1

8                  5

4                  1

8

        5

4

        1

210

ASRock  X79  Extreme7  Motherboard

簡體中文

前部USB 3.0面板安裝指南

將前部USB 3.0面板裝入机箱的2.5”驅動器托

槽。

步驟

步驟 3

步驟

步驟 4

現在，即可使用USB 3.0面板

了。

將前部USB 3.0線插入主板上的USB 3.0接頭

(USB3_2_3或USB3_4_5)。

步驟

步驟 5

步驟

步驟 6

用六個機箱螺絲將前部USB

3.0面板裝入驅動器托槽并擰

上螺絲。

步驟

步驟 1

步驟

步驟 2

准備好隨附的前部 USB 3.0 面板、四個 HDD

螺絲、以及六個机箱螺絲。

用四個 HDD 螺絲將 2.5”HDD/SSD

裝到前部 USB 3.0 面板上。

后部USB 3.0面板安裝指南

將USB 3.0線連接到后部USB

3.0面板。

擰下前部USB 3.0面板上的兩個螺絲。

步驟

步驟 1

步驟

步驟 2

將后部USB 3.0面板裝到机箱

上。

將兩個螺絲擰入后部USB 3.0面板。

步驟

步驟 3

步驟

步驟 4
